ESR / LCR 錶

本帖最後由 Yuejing 於 2024-5-23 17:48 編輯

最近想買一個 ESR 錶 (in-circuit test) ，希望大家能給一點意見

這部 Peak Atlas ESR70 要 $770 我覺得有點兒貴
Peak Atlas ESR70
Peak Atlas ESR70.jpg

https://www.digikey.hk/zh/produc ... mited/ESR70/9687220

在Taobao 找到了這部（只量度ESR，沒有capacitance. 售價￥330）
晶研 MESR-100

https://detail.tmall.com/item.htm?id=586959612353

另外亦找到這部有ESR功能的 LCR meter

中創 ET430 （紅框）

https://item.taobao.com/item.htm?abbucket=18&id=645045914923

這部 ET430 的 LCR 錶，售價￥516。我覺得多付￥200 能買一部 LCR 錶，既可量度 ESR，亦有 LCR錶功能，性價比好像高一些？

請問大家，我的想法是否正確？
謝謝各位！

0

0

chingkit

進階會員

Rank: 3 Rank: 3 Rank: 3

2^#

發表於 2024-5-23 18:19 | 只看該作者

我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911

via HKEPC IR 5.1.14 - Android(5.1.2F)

TOP

hon829

進階會員

Rank: 3 Rank: 3 Rank: 3

3^#

發表於 2024-5-23 20:04 | 只看該作者

我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911

via HKEPC IR 5 ...
chingkit 發表於 2024-5-23 18:19

印象此錶沒量ESR值的

TOP

idolclub

特級會員

Rank: 4 Rank: 4 Rank: 4 Rank: 4

4^#

發表於 2024-5-23 23:53 | 只看該作者

最近想買一個 ESR 錶 (in-circuit test) ，希望大家能給一點意見

這部 Peak Atlas ESR70 要 $770 我覺得 ...
Yuejing 發表於 2024-5-23 17:46

想測電容、ESR等，還是買返一部正規既 LCR 錶比較實際。除了要有四線測試功能，還要有得調測試輸出電壓，如 0.1V 或 0.3Vrms 等。

ET430 都算 OK，100KHz 廠機 LCR 之中算佢最平，新版藍色外殼還可以調測試電壓，對在線測量有幫助，但最低只能調到 0.3Vrms。

TOP

vtrchan

進階會員

Rank: 3 Rank: 3 Rank: 3

5^#

發表於 2024-5-24 01:09 | 只看該作者

我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911

via HKEPC IR 5 ...
chingkit 發表於 2024-5-23 18:19

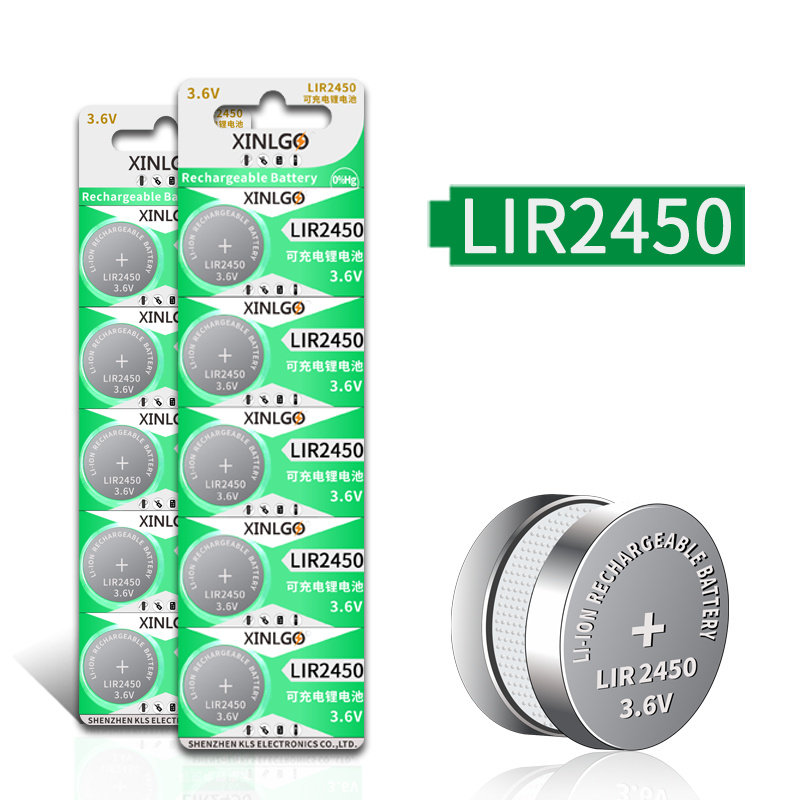

我都有用MS8911，做一般維修係好方便，仲要做到0.1Vrms level，除左可以度到AC-R之外，仲可以度埋DCR，一樣都係0.1V level，度in-circuit算唔錯選擇. 不過，依個錶最敗北嘅地方係佢要用特別嘅CR2450電，而且仲好鬼快就無電

，依家我都諗緊有無辦法解決。
樓主講果部ET430反而只做到0.3Vrms，個人認為做in-circuit就唔係好夠低。我平日如果在家用嘅話，通常會用nf嘅ZM2353, 而level就會set 50mVrms.

TOP

Yuejing

中級會員

Rank: 2 Rank: 2

6^#

發表於 2024-5-24 16:38 | 只看該作者

想測電容、ESR等，還是買返一部正規既 LCR 錶比較實際。除了要有四線測試功能，還要有得調測試輸出電壓， ...
idolclub 發表於 2024-5-23 23:53

現在考慮 ET430 或 ET431

ET431 貴一點 (~￥850)，test voltage可調到 0.1Vrms，標配亦已有 Kelvin clips。唯一缺點是沒有100kHz （最高10kHz）。

對比 osci，需用到 LCR 的機會較少。本來只是想買一個簡單 ESR 錶，現在又多個藉口多買一件玩具
