示波器測擴音機輸出問題

本帖最後由 pc1093 於 2022-2-20 04:02 編輯

用示波器測擴音機輸出有個問題

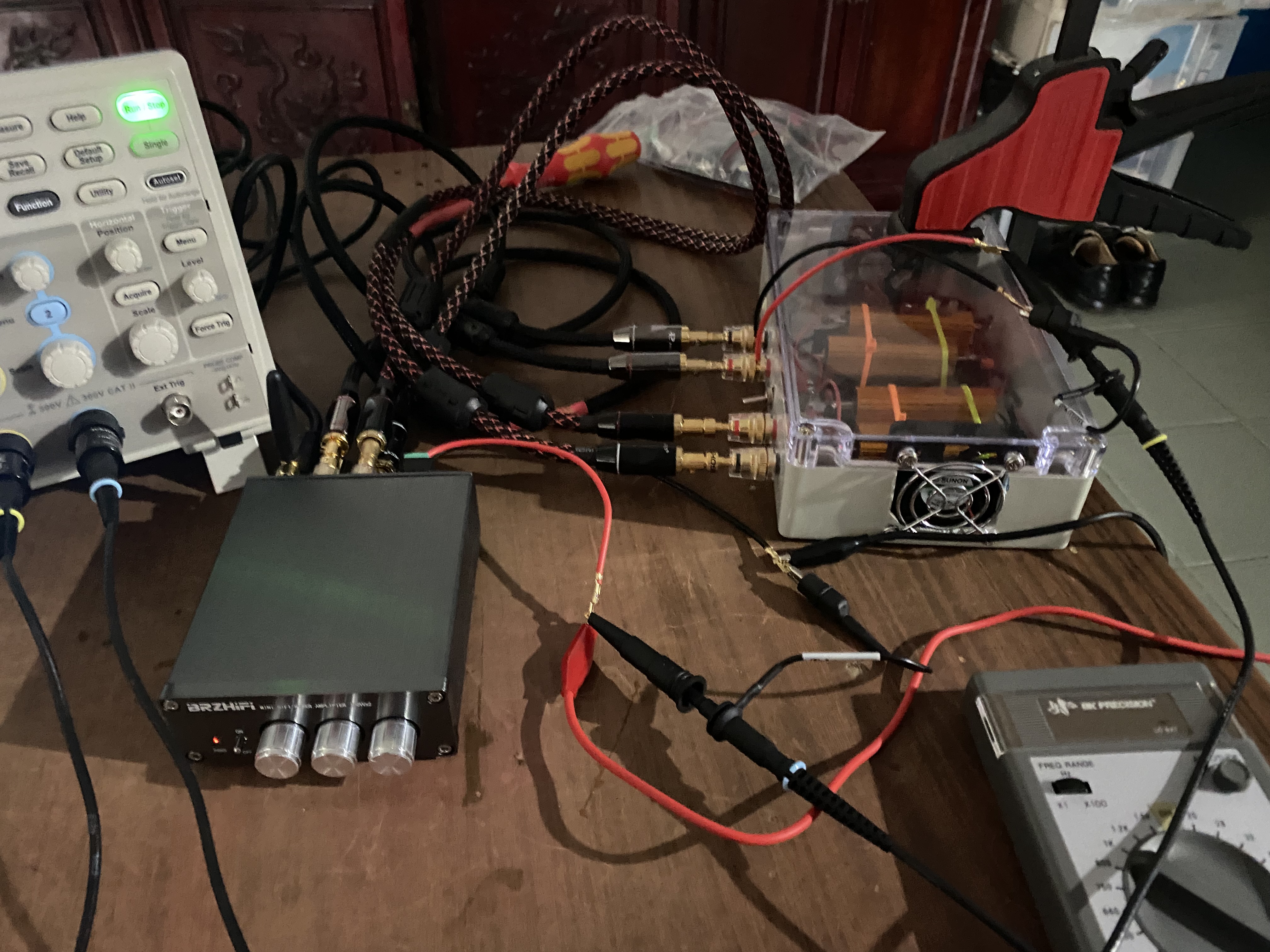

1.示波器 CH1 接信號產生器同輸入單一聲道

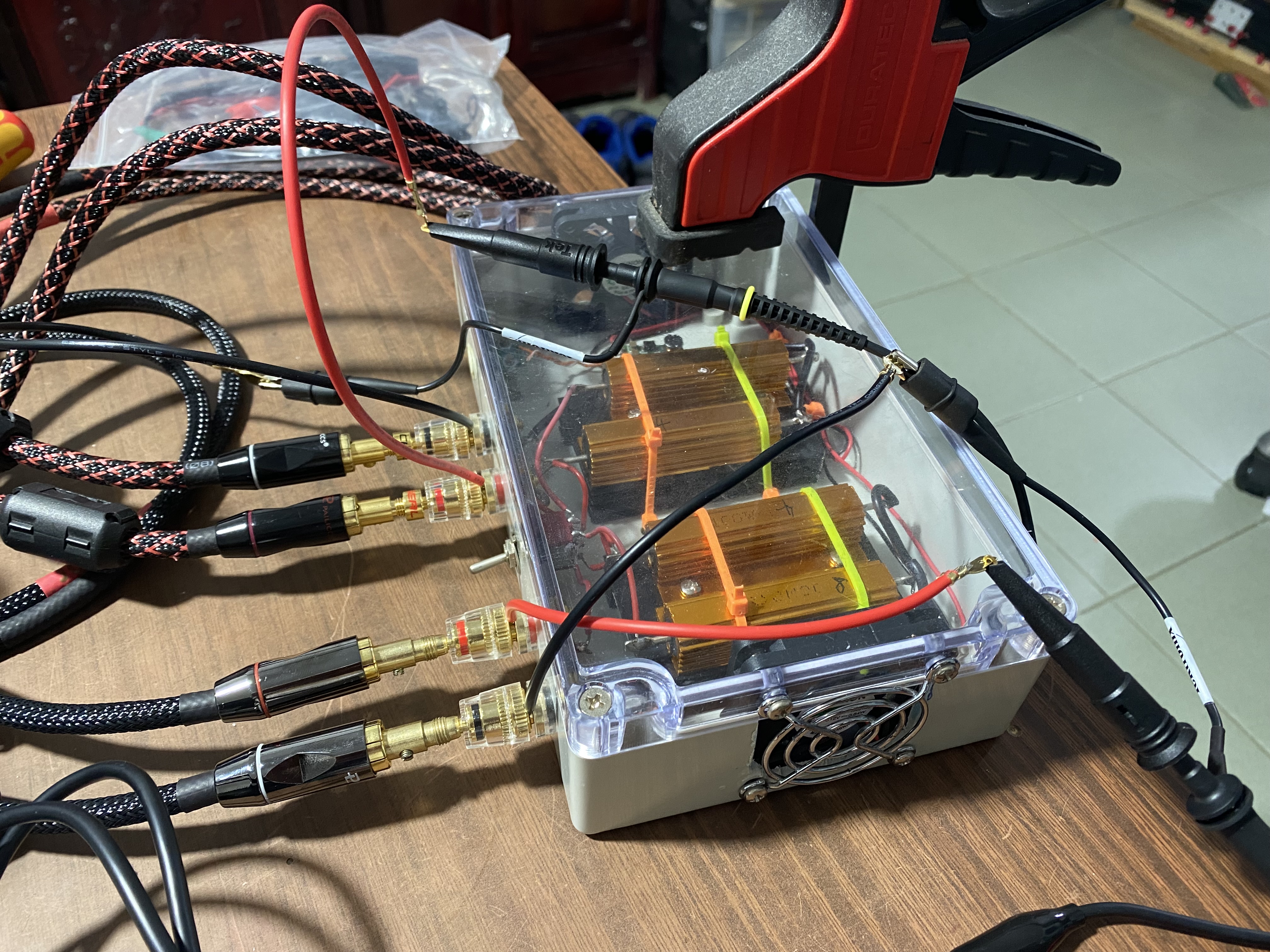

2.示波器 CH2 其一輸出及負載電阻

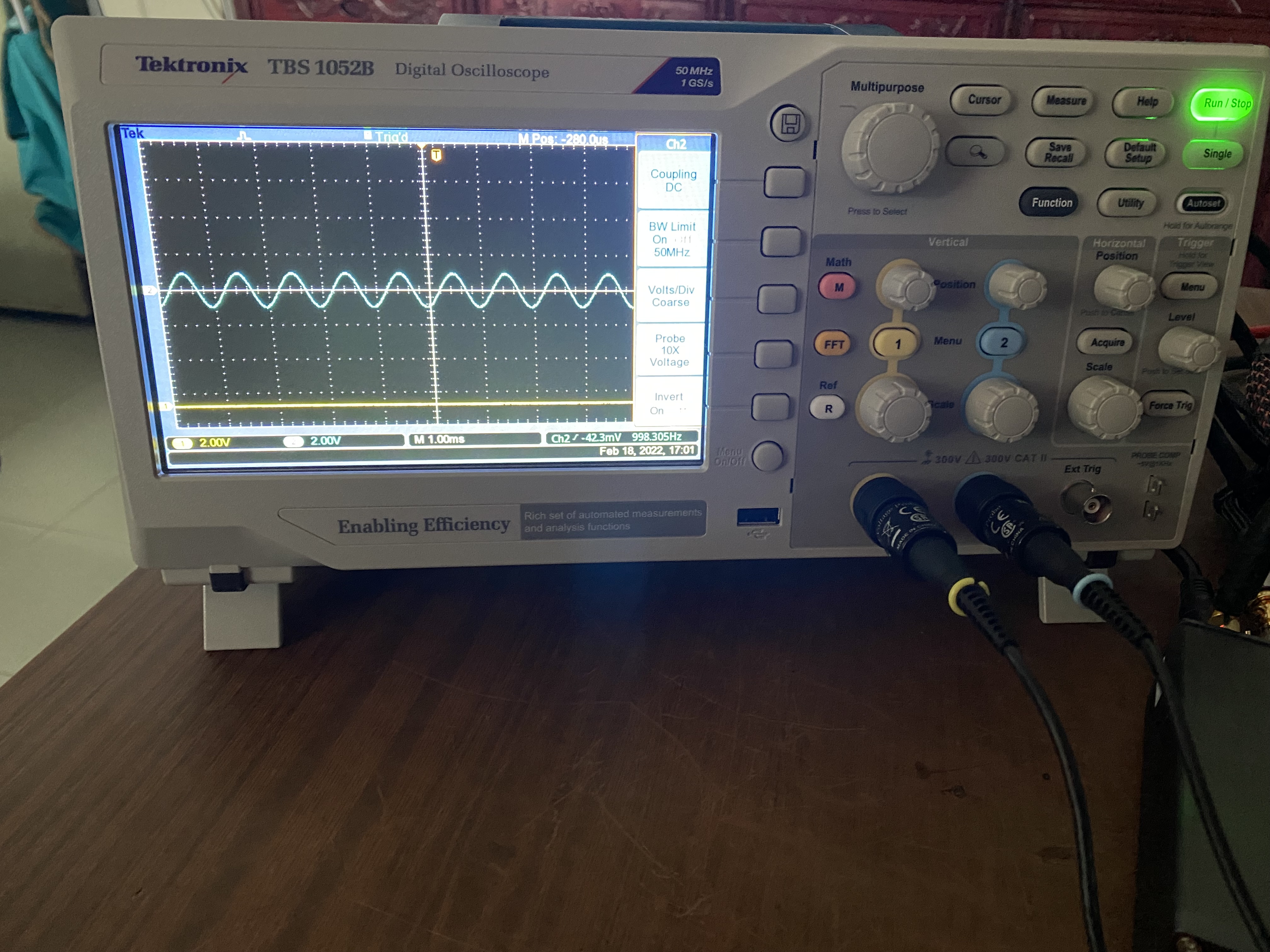

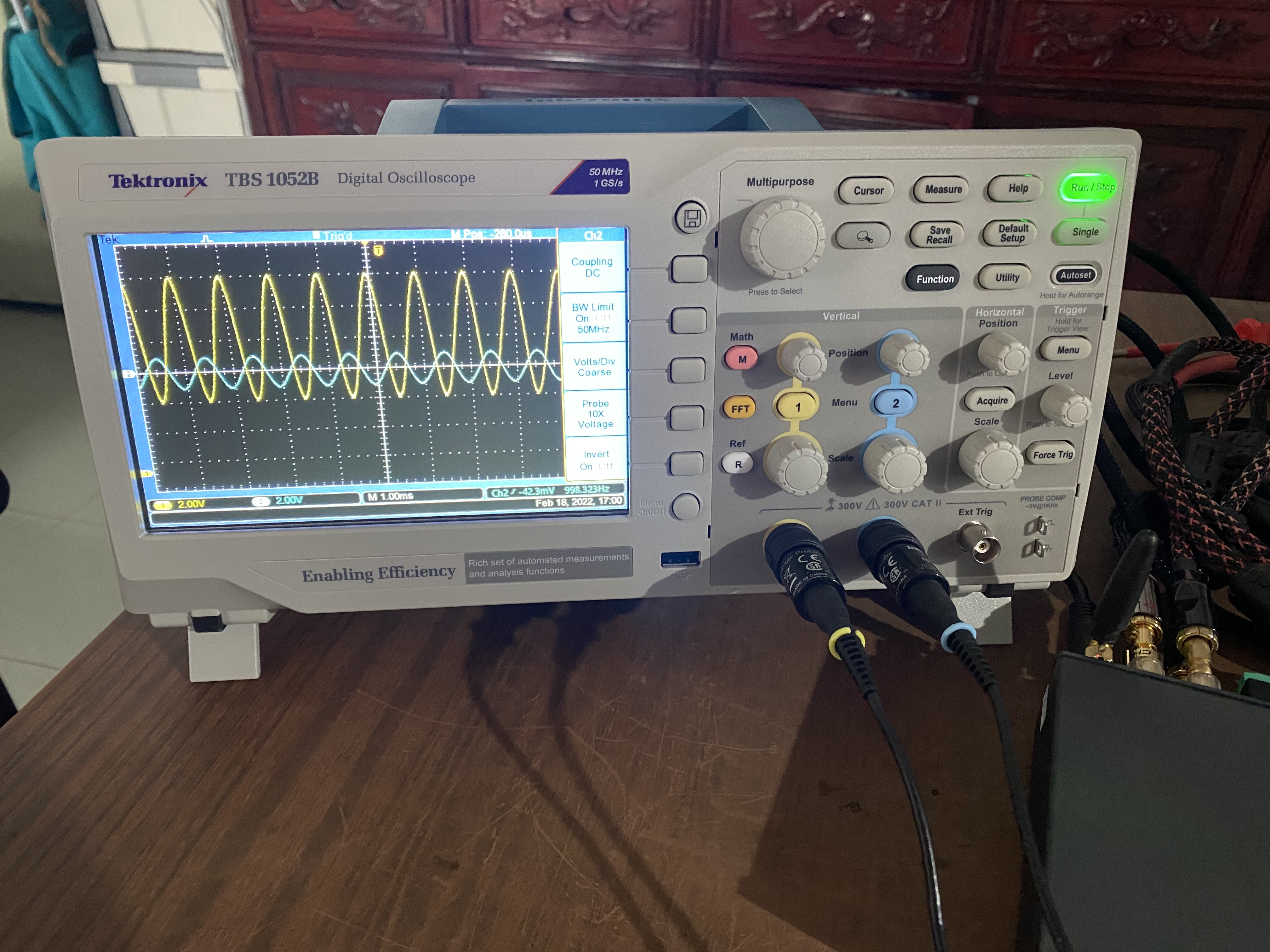

這樣接法，一邊輸出成組波型升高幾V，另一輸出就"撻撻"聲，波型無野睇

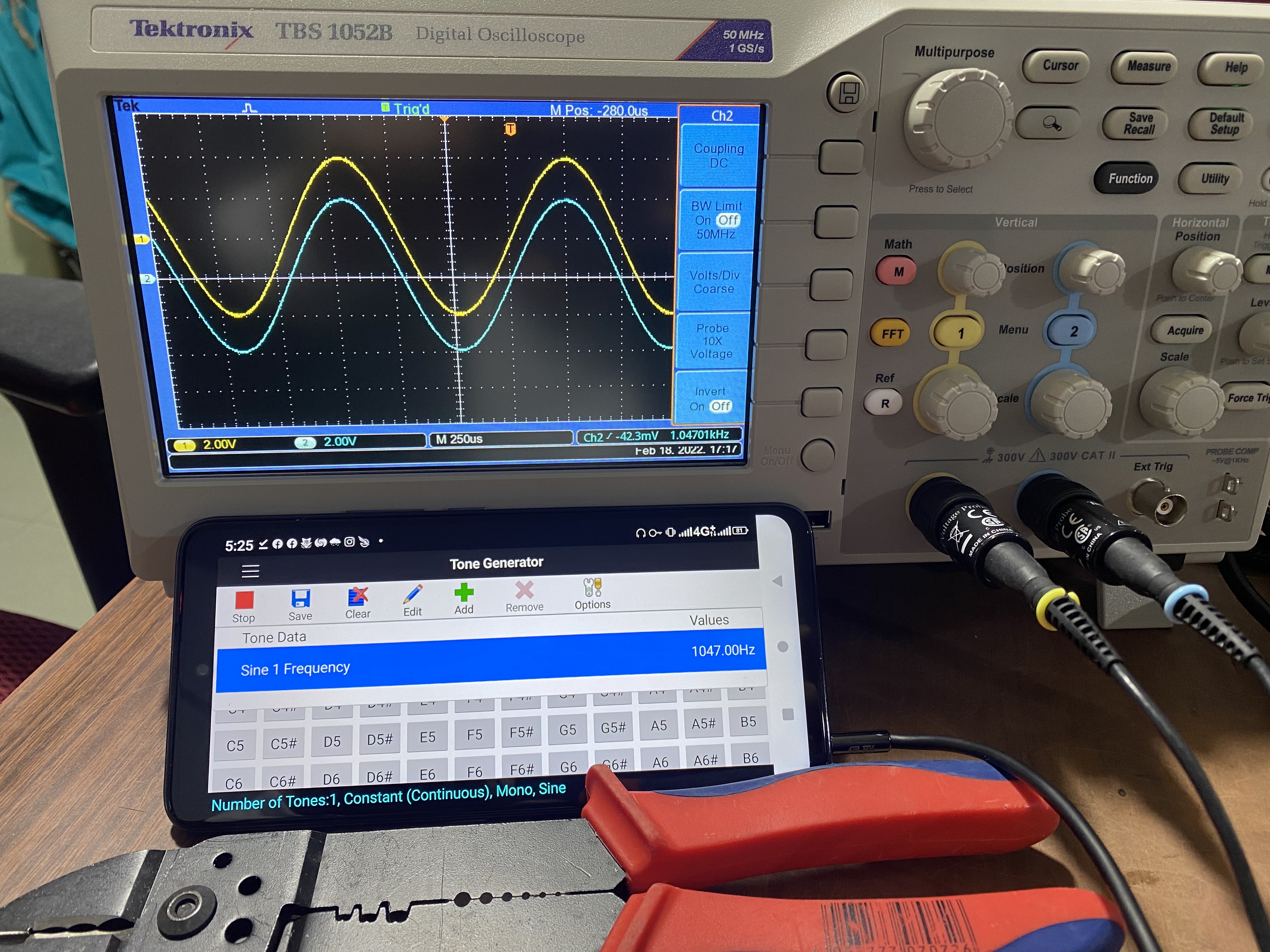

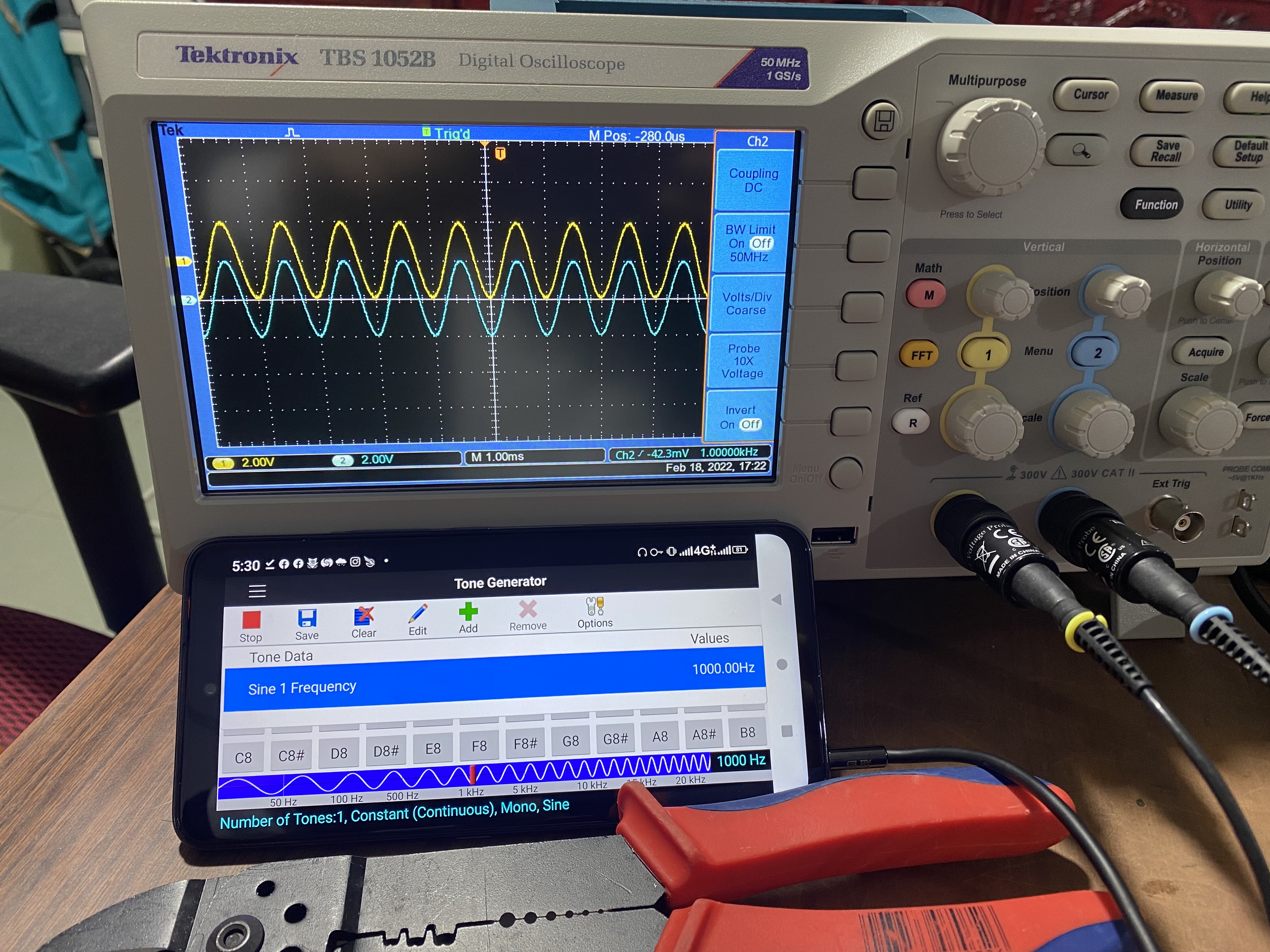

3. 如果直接手機信號產生器，輸入擴音機，輸入端無接示波器
示波器 CH1,CH2 接輸出左右
出嚟的波型無問題





請問係示波器接錯? 信號產生器 有問題?
信號產生器是bkprecision 3001 https://www.bkprecision.com/products/signal-generators/3001-audio-generator.html
收藏 分享

0

hon829

Rank: 3Rank: 3Rank: 3
2#
發表於 2022-2-18 20:01 | 只看該作者
點解手機輸出amplitude可以咁大  隻Amp.輸出又咁perfect

TOP

pc1093

Rank: 2Rank: 2
3#
發表於 2022-2-18 20:37 | 只看該作者
點解手機輸出amplitude可以咁大  隻Amp.輸出又咁perfect
hon829 發表於 2022-2-18 20:01


第二個唔係手機amplitude，輸入端無接示波器
CH1 係左輸出，CH2係右輸出

TOP

kwliu

Rank: 3Rank: 3Rank: 3
4#
發表於 2022-2-18 20:40 | 只看該作者
睇唔到圖
你個amp係咪class D? 有無橋接？輸出係咪reference to gnd?

TOP

Joe_Black

5#
發表於 2022-2-18 21:33 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

Joe_Black

6#
發表於 2022-2-18 21:41 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

pc1093

Rank: 2Rank: 2
7#
發表於 2022-2-20 04:10 | 只看該作者
AMP 係迷你石機，應該係D 類
有部膽機想測，怕整壞，所以搵部200元的石機試左先

示波器 ch1 gnd = ch2 gnd，咁係咪CH1 的-VE 同CH2的-VE 都係接輸入端的RCA的負極(信號產生器的負)?

TOP

ckshum

Rank: 3Rank: 3Rank: 3
8#
發表於 2022-2-20 05:53 | 只看該作者
示波器 ch1 gnd = ch2 gnd，咁係咪CH1 的-VE 同CH2的-VE 都係接輸入端的RCA的負極(信號產生器的負)?
pc1093 發表於 2022-2-20 04:10


兩個channel都只可接一個GND，通常係input嘅signal ground。第二支probe嘅ground lead應該懸空，或者拆走。

TOP
