[教學] UV LCD光敏3D Printer使用(手把手）Completed

Offer

首先 在未 介紹使用 光敏3d printer前 我想先講一講 呢種技術嘅 打印原理

將切片後的一片片圖案顯示在光固化樹脂上，一層固化完後就將物件稍微提高0.25mm~0.1mm，再次投射下一層的圖案在光固化樹脂上，如此反覆堆疊就會形成3D物件

下載 (25.02 KB)

2017-2-18 14:13

下載 (30.87 KB)

2017-2-18 14:13

下載 (29.26 KB)

2017-2-18 14:13

下載 (18.94 KB)

2017-2-18 14:13

下載 (12.23 KB)

2017-2-18 14:13

下載 (11.92 KB)

2017-2-18 14:13

下載 (11.99 KB)

2017-2-18 14:13

Offer

3D Printer Setup

Z Installation

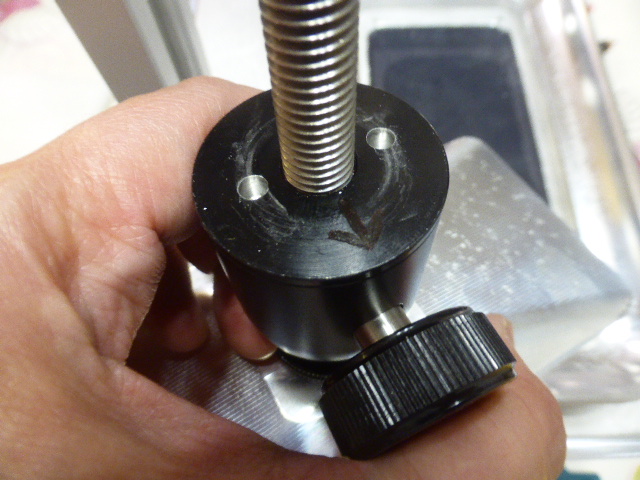

Please note the position
這位置有兩個孔是與Z橫臂前端下面的兩個凸出位置相應對的，它是有方向性的，如果試了不能成功卡住便要轉180度試另外一邊


Z home position tuning

下載 (155 KB)

2017-2-18 16:18

Install USB Cable

下載 (154.5 KB)

2017-2-18 16:22

Install Network Cable

下載 (156.5 KB)

2017-2-18 16:22

Install HDMI Cable

下載 (155.5 KB)

2017-2-18 16:22

Install AC Power Cable

下載 (155 KB)

2017-2-18 16:22

Install USB WiFi

下載 (142.5 KB)

2017-4-3 22:54

Turn ON the 3D Printer

下載 (153 KB)

2017-2-18 16:29

After 1 Min

下載 (150.5 KB)

2017-4-3 22:54

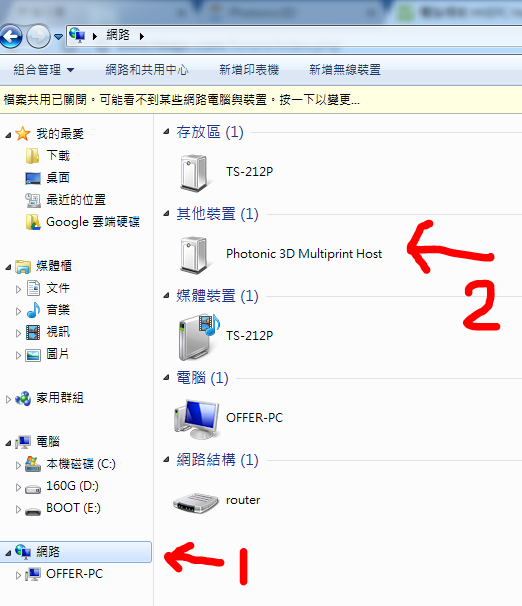

Got IP an address

下載 (147 KB)

2017-4-3 22:54

下載 (90.2 KB)

2017-2-18 16:28

下載 (28.83 KB)

2017-2-18 16:37

下載 (20.08 KB)

2017-2-18 16:37

下載 (30.94 KB)

2017-2-18 16:37

Offer

下載 (68.94 KB)

2017-3-1 23:42

下載 (104.4 KB)

2017-3-1 23:42

下載 (116.25 KB)

2017-3-1 23:42

下載 (127.12 KB)

2017-3-1 23:42

下載 (124.9 KB)

2017-3-1 23:42

下載 (105.05 KB)

2017-3-1 23:42

下載 (118.42 KB)

2017-3-1 23:42

下載 (106.43 KB)

2017-3-1 23:42

下載 (121.66 KB)

2017-3-1 23:42

下載 (112 KB)

2017-3-1 23:42

下載 (109.38 KB)

2017-3-1 23:42

下載 (108.58 KB)

2017-3-1 23:42

下載 (112.32 KB)

2017-3-1 23:42

下載 (27.22 KB)

2017-3-1 23:42

把成個Folder ZIP左佢便可以上傳打印了

http://www.hkepc.com/forum/redir ... 75&pid=36195546
因為Mac機本身build in compressor個format會有啲唔同，windows同其它platform會有compatible嘅問題，我喺app store裝咗個免費嘅壓縮app，叫WinArchiver Lite，用佢嚟zip就正常無問題，啱啱開始印

Offer

[attach]1984402[/attach]Remote控制打印編



https://wiki.photonic3d.com/doku.php

下載 (50.69 KB)

2017-4-4 08:14

下載 (40.27 KB)

2017-4-4 08:14

下載 (88.19 KB)

2017-4-4 08:14

下載 (108.64 KB)

2017-4-4 08:14

下載 (49.39 KB)

2017-4-4 08:14

下載 (42.78 KB)

2017-4-4 08:14

下載 (49.08 KB)

2017-4-4 08:14

下載 (92.51 KB)

2017-4-4 08:14

下載 (51.1 KB)

2017-4-4 08:14

下載 (52.96 KB)

2017-4-4 08:14

下載 (53.04 KB)

2017-4-4 08:14

下載 (70.95 KB)

2017-4-4 08:14

下載 (71.24 KB)

2017-4-4 08:14

下載 (43.88 KB)

2017-4-4 08:14

下載 (152 KB)

2017-4-4 08:14

下載 (152.5 KB)

2017-4-4 08:14

打印途中我們可以改變這三個設定

下載 (111.41 KB)

2017-5-22 11:37

Offer

光敏樹脂编

光敏樹脂是特定編配的，當他遇到相應波長的uv光源便會固化， 所以 我們應避免 令他受到紫外光 照射 ,我們所用的 波長 是 405nm 基本上 在室內燈光下 是不會對他有影響， 但由窗外照射入來的太陽光 裏面是包含強烈紫外光 這點應該要注意一下 ，在打印過程中最好把紅色外罩 長期蓋上 因為這個罩是很有效地阻擋紫外光， 另外 在處理光敏樹脂 最好戴上手套， 因為有部分人的皮膚比較敏感 接觸到未固化的樹脂時 可能會 有敏感 現象 ，但固化了的可用手觸摸，如果真是不小心接觸到液體樹脂 可用清水洗乾淨 ，另外 這些樹脂 是不能食用的 所以 打印好的 打印件 是不能 盛載食物 ，如果是製造 飾物配戴 固化後的打印件 亦不適宜 長期接觸皮膚 ，如果只是吊墜掛飾 是隔著衣服 外掛 當然是冇問題， 但不要 放入皮膚 和 最內層衣服之間。

光敏樹脂 原色是透明但 有少少黃色 ，當打印一些高精度細緻物件事 因為uv光 會散射到其他位置 所以出來的效果 會差一點 ,所以最好購買一些光敏樹脂用的 顏色 去改變它的顏色 ，例如紅色 綠色 橙色 這些是比較有效及理想 如果打印 figure公仔 可以考慮用淺灰色 有一點要注意的， 如果加了顏色 相應的每層曝光時間也會改變， 例如 透明時 你使用六秒 改用紅色後 可能要 用8秒 實際用多少 請自行測試 因為不同人 調色時所用的份量也有不同， 所以一定要自己試 ，建議份量 是 1000比1即大 約一瓶1kg加1ml顏色，不過 不要多過100比1, 為免每次調出的分量不同 建議每次 把整瓶樹脂調色 當得出你想的曝光時間後 便不用每次調色後 不斷再作測試 ，在香港購買 光敏樹脂、 丙醇及顏色的化工原料行資料 已經放在google drive 請自行參考選購




後記：溝好後试印層高0.1mm的物件由八秒加到十秒，颜色我覺得太深色下次再由0．4%减到0．2%再減到0.1%


再更新一下色漿比例:红色0.1%即1支加1ml色漿已经夠,效果不錯

Offer

Printing

Remote printing

下載 (151 KB)

2017-4-4 09:44

下載 (148 KB)

2017-4-4 09:44

Offer

二次固化編


光敏樹脂如果未完全固化便進行二次固化的話是很易出現白色乳化現象，所以現在小弟介紹我的方法，以下全無科學根據及物理和化學理據，如果有其他方法歡迎互相研究

　
打印完成後放至杯內並注入丙醇
把杯放入超聲波清洗機内隔水清洗五分鍾
從杯內取出印件並用風扇吹乾

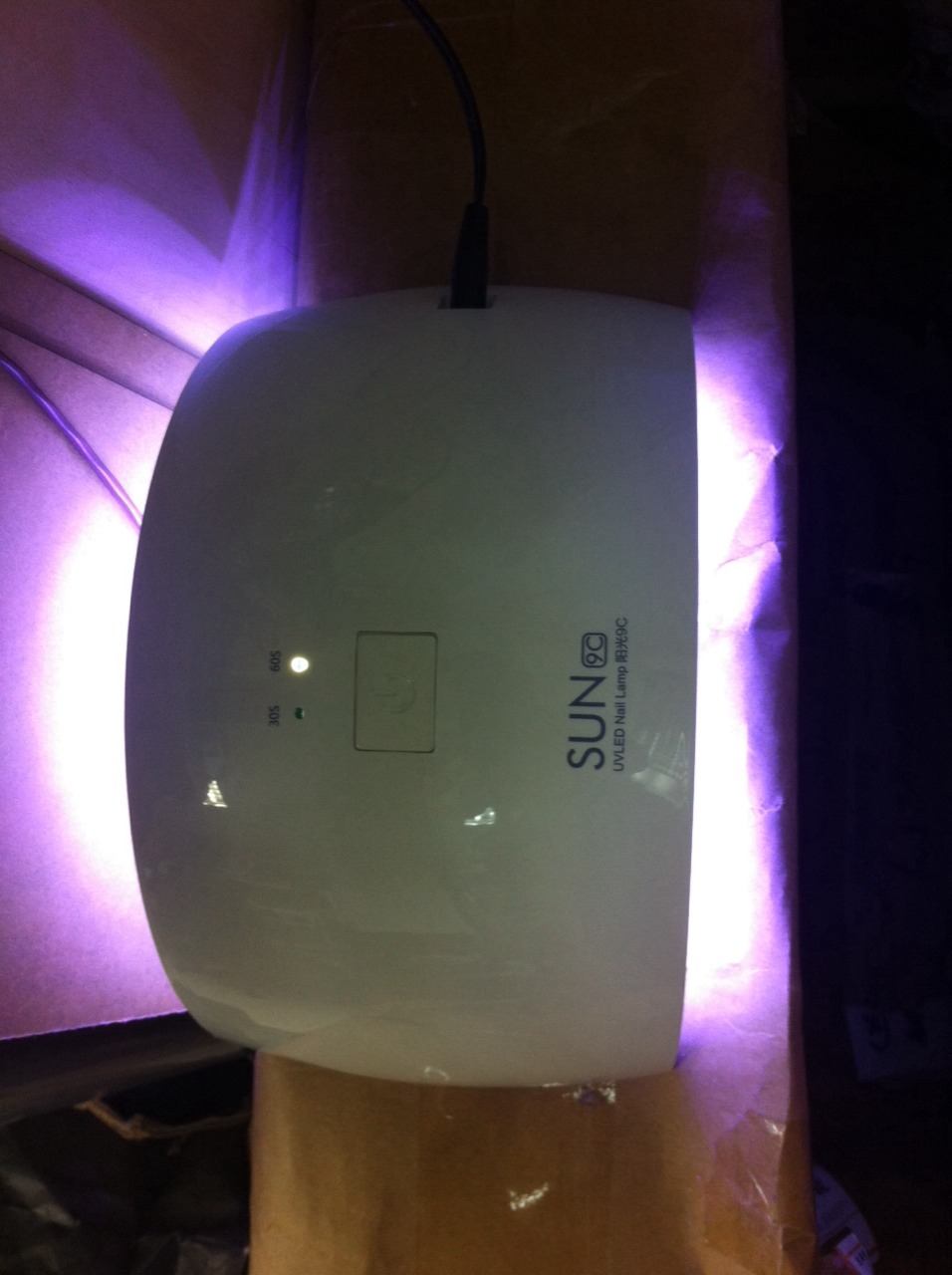

用365nm+405nm UV指甲燈二次固化，如果隔氧下進行只須三分鐘，如果就咁照燈就六分鍾
完成

Offer

清洗料槽編

使用99%丙醇清洗料槽

其實除了想轉換不同的光敏樹脂外，在打印完畢後只要把料槽蓋住，一兩星期不再打印也可以

Offer

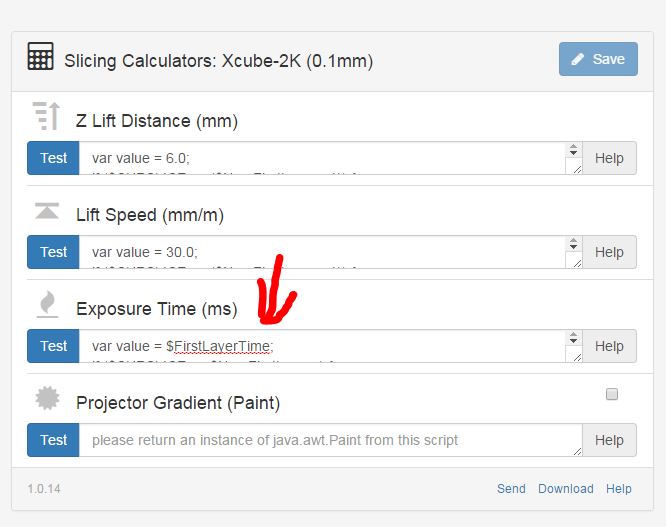

修改編

Incorrect

1. var value = $FirstLayerTime;

2. if ($CURSLICE >= 2) {

3.         value = $LayerTime

4. }

5. value

複製代碼

Correct

1. var value = $FirstLayerTime;

2. if ($CURSLICE >= $NumFirstLayers) {

3.         value = $LayerTime

4. }

5. value

複製代碼

Offer

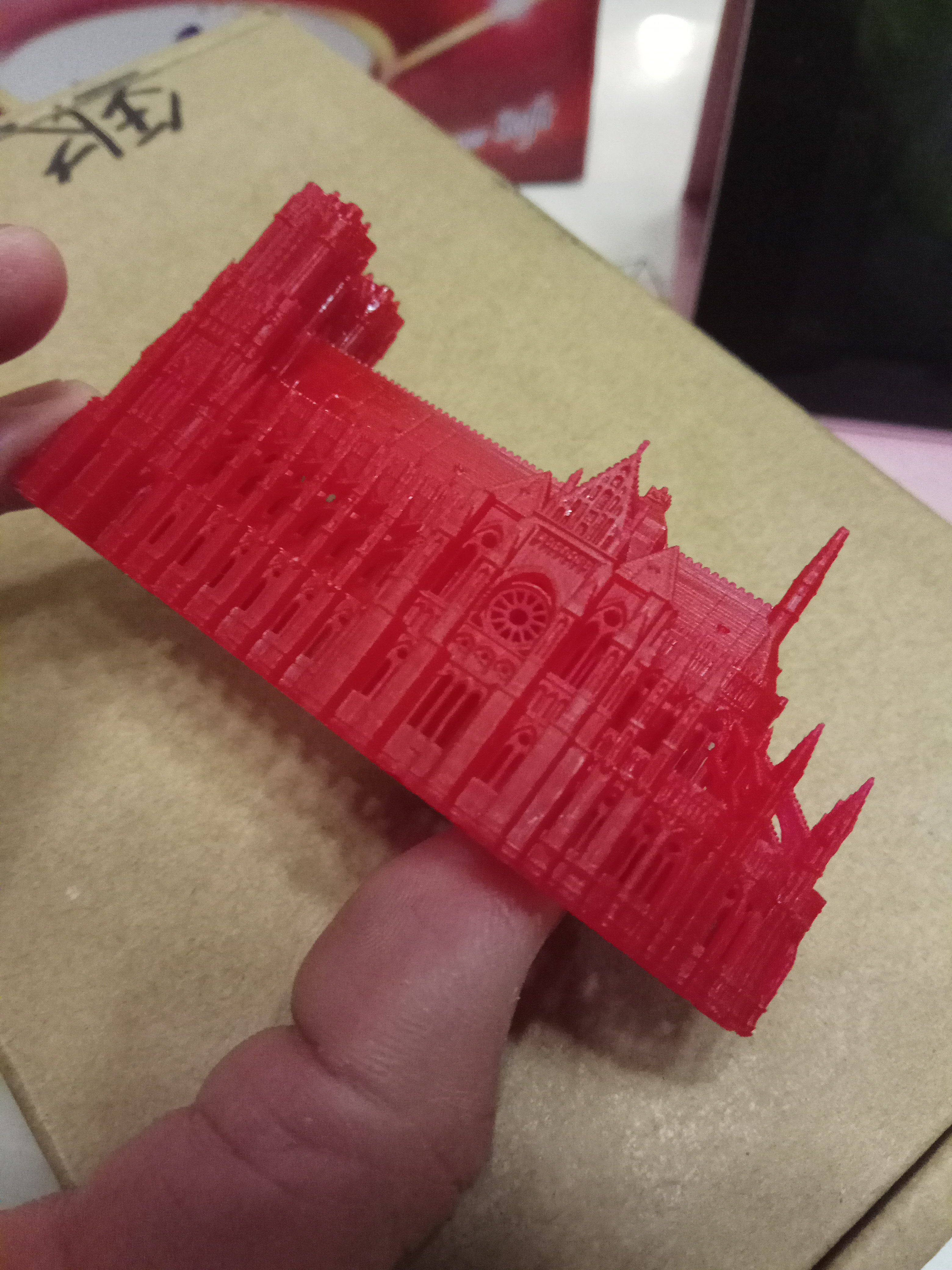

打印成品

下載 (65.11 KB)

2017-4-1 22:51

下載 (912.22 KB)

2017-4-7 07:19
