[教學] (原創經驗分享) 歷代打機咭皇 8800GTS復活記

ronald1982

(註：此乃技術性經驗分享，本人並不負責任何因本文章之任何內容而導致任何損傷或任何財物損失負責!請閱讀整遍教學方可進行實驗，留意溫度及時間!)

HKEPC會員試過用呢個方法係work的...(包括我自己) 繼續更新
ronald1982 @ 8800gts
buffaloxxx  @ 7300GT
superchris  @ GTX 8800 x2張
Midnighteye  @ 8800GT


2011-7-8 update
好開心，好多朋友都用呢個方法整返好自既張咭。又d人怕個侷爐侷完唔要得，其實侷既途中無味無煙，全張咭用錫紙包住，應該無大問題。咭既電路板唔會溶，只係留意如果咭既電容不耐熱，可能會大肚(對返 v/ uf 買返相同既型號就可以)。如果真係好擔心又毒或者會爆又或者覺得呢個做法太唔專業既師傅們，請提供更好更實際的方法吧

2011-7-1 update
發現好多又問題既卡都係N咭，G80 / G92系列的高階咭。
其實....係唔係n咭既制程有問題.. ><


前言：
8800GTS曾經是各爸打的夢中打機神器，售價足可買2部psp ~ 或nds ~ 但為求打機快感，n年前忍痛買下~
一直都玩得好開心 ，直至1年前我放左佢係廳部htpc度駁電視打機....一樣爽皮~ 但因為呢一年黎長開機原故，問題就發生了...
經過一番努力已經整好，所以想係度分享下，希望可以幫到有需要既兄弟!!
老外拍的YOUTUBE教學片..
http://www.youtube.com/watch?v=T7um_hZYom4
http://www.youtube.com/watch?v=Q89gvSr0SxY
http://www.youtube.com/watch?v=Q89gvSr0SxY

呢個PROJECT應用所謂" reflow soldering "
http://www.youtube.com/watch?v=N_195d7bP9M&feature=related
http://www.youtube.com/watch?v=FD-PQ85bGJQ&feature=related




註：純經驗分享，唔代表張張咭都可以用呢個方法整好，小弟亦親身試過係work的，如果你覺得我搞gag,
或者覺得跟本我係度9up , 唔緊要...你可以去各大外國display card 論壇睇完再返黎...
Anyway, 如果有咩意外，有咩問題，我係唔負責的，慎用!某部份圖片轉自網上

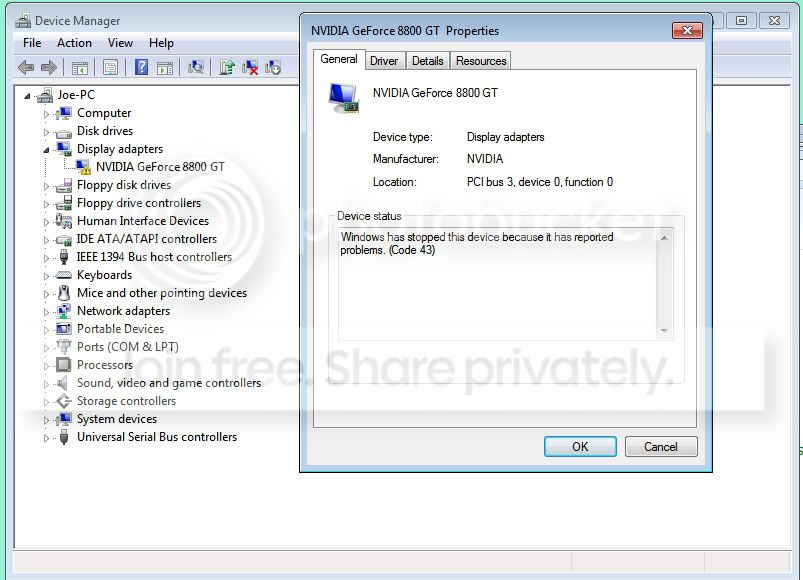

病徵： 開機花畫面(直間條，爛字)，可入windows ，但load唔到個driver~ 打唔到機...update driver無效，
插落第二部機無無效(排除psu, mother board  , windows , driver 問題)，update bios無效....即告陣亡....
(當時好down,所以無影相...當時太sad無影相...所以借圖)





心情好down....諗住上網睇下有咩新display card&價錢，諗住買張新咭換左算數，點知無喇喇係youtube見到段片....

http://www.youtube.com/watch?v=DmzGnjJNZrM&feature=related
Fix your 8800gtx Graphics Card (STEP by STEP) by Baking it in the OVEN.

裡面大約講到...因為制程/過熱問題，導致虛捍/gpu接觸不良，所以就導致死咭。
初頭都諗住係gag黎....但係側面見到好多類似教學... 心諗搞gag無理由有貢多人講....
所以決定研究一下，開工：





當然要拆張卡落黎先喇，甩開個heatsink
一定要清走晒所有散熱膏，散熱貼，你可以用火酒或dry contact cleanser~

羅傀bbq用既錫紙包實佢,普通錫紙就得，大前提就要包晒成張卡。

預熱個侷爐先，因為個侷爐太cheap...無得較溫度，所以羅個溫度他錶去度溫度。
預熱溫度係220'c ，係個鐵盆上用錫紙捽4粒波型，用黎墊住display card ，
唔好比佢直接放係個鐵盆底造成受熱唔balance. ~

夠溫度就放入去(慢慢小心辣手~)，
記住，留意侷爐溫度&張咭一定要gpu向下面!!, 220'c 侷佢10分鐘....
完成10分鐘後唔好羅出黎先，個重點就係度!!切記!!
開個侷爐門一條好細既罅位...等佢自然凍返... 約30分鐘後就可以。
呢個時候，你可以拆埋你個heatsink出黎，清下塵，加下潤滑油

凍晒後，羅出黎，加返散熱膏 (同你裝cpu一樣)，注意，原裝係散熱膠貼黎，如果無爛就可加返少少散熱膏係面
繼續用，千其唔好手多清晒個d散熱膠貼，如果唔係個heatsink就接觸唔到要散熱既位置(如gpu/ ram/ 電ic..)
如果已爛就請換新~ 呢度就唔多講...

ok...裝好後，著機....
哇，正呀畏.... 打返舖機先~


後記：請塵時發現，8800gts的heatsink通notebook既heatsink結構差唔多，裡面散熱管道好而積塵，
導致通風不良(overheat) ，我洗heatsink時真係戴晒mask，羅個吸塵機慢慢級乾淨....貢多塵，唔怪得知
張display card個風扇之前成日都100%喇...
另外，我發現N記的card好多都有類似問題，xbox 360 或ps3都有呢個問題，原因就可能係overheat ，導致脫悍，
用你個土炮方法就可解決....記住，留意侷爐溫度&張咭一定要gpu向下面&你唔好一邊侷display card一邊侷蛋糕~!!
第一次寫教學，希望各爸打受用... 歡迎留言討論~ 謝謝!!

qq1001

學到野....

YES_MAN

希望二手區果d 100% work既當年卡皇
唔係咁樣救番生當work賣
3舊幾買張咁既回魂卡

verynice

贊一個

wckwok99

高手, 無想過焗爐都可以整機, 又學到野.
下次試下用微波爐得唔得.

人中之龍

估計係有BGA焊點有虛焊了

ronald1982

估計係有BGA焊點有虛焊了
人中之龍 發表於 2011-6-29 20:36

    無錯，就係bga虛捍問題，但點解用用下會有呢個情況發生真係要問返nvidia先知.. ~
焊錫溶點約 200'c ，透過侷熱佢就可以張大部份斷捍既捍點重新接合，尤其係bga呢類複雜
既多層電路板...

Anyway, 係無專門機器，無專業技術底下，係DIYer既角度而言，呢個係最簡單而可行既方法...

ronald1982

回復 6# wckwok99



microwave係唔得的~ 亦不要試!

ronald1982

回復 4# verynice


    謝謝!!
