DIY 真正嘅Wattmeter

jwong852

修牛成日要mon住個input power, 之前買咗個brennenstuhl PM230 wattmeter, 壞都壞咗2次.

之前有人整個AC current meter 就以為係 wattmeter.

度power factor, brennenstuhl 成日都 show 0.99-1.00, 亂點一通, 求人不如求己. 終於用80C51 + 2粒 12-bit ADC整咗個wattmeter.:


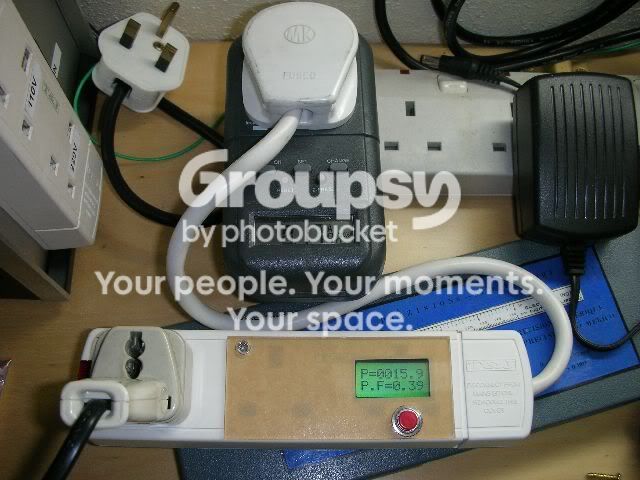

度notebook 嘅 power supply, 都無PFC,  brennenstuhl 都話Power Factory 係0.98, 我個就話係0.39嘞.

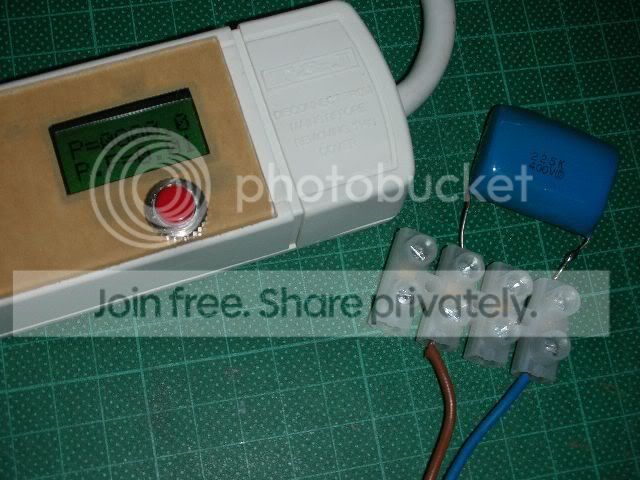

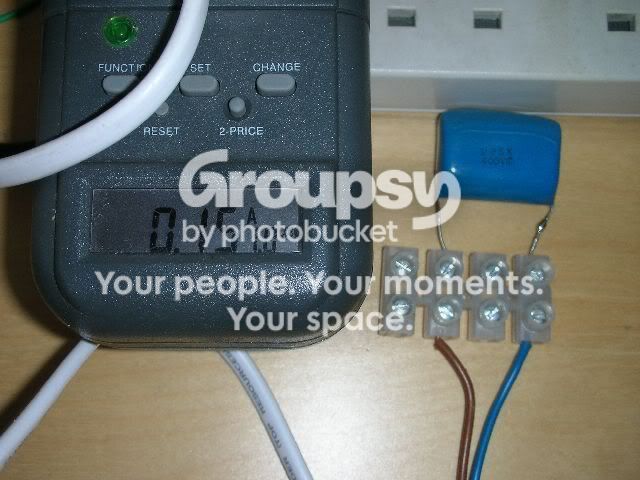

度一粒2.2uF電容接在AC line:

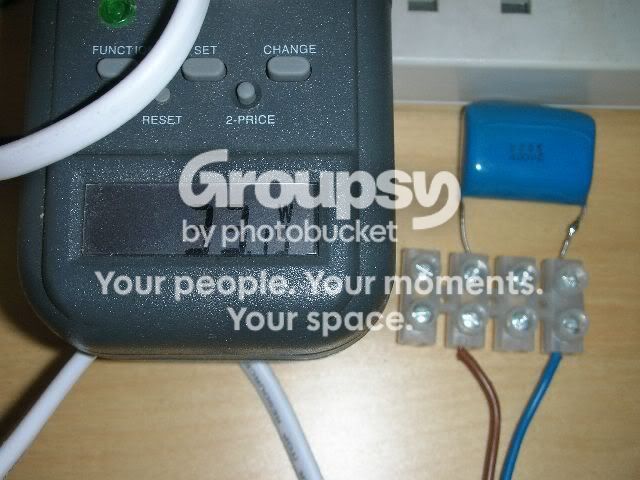

brennenstuhl 都話Power Factor 係1.0, 你地信唔信呀.


重話功耗33W !!!  都痴線, 係真嘅, 粒cap 都爆咗啦.


我個就話Power係0.0W, Power Factor 係0.01 嘞. 有1% resistive loss, Power <0.1W, show 唔到,  都合理啩.

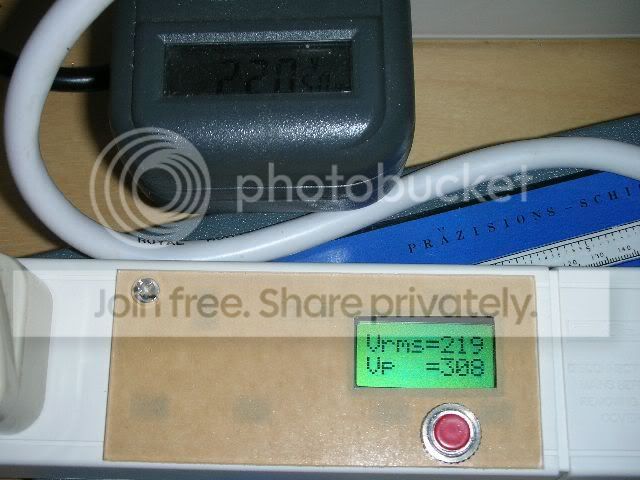

我個wattmeter有4個display mode, 睇AC Vrms, Vpeak:

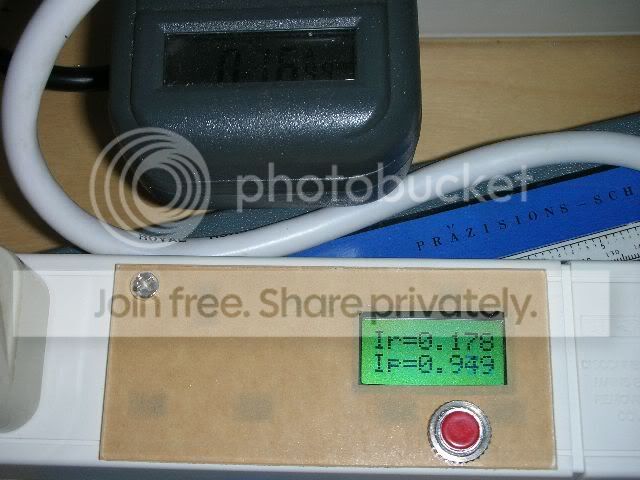

睇AC Irms, Ipeak:

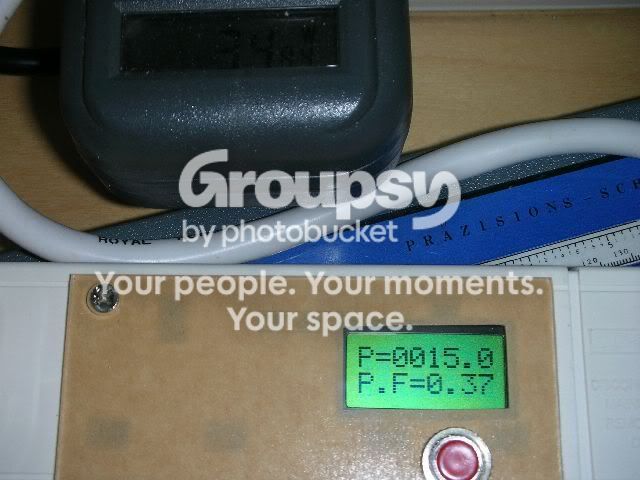

睇Power, Power Factor  :

計時, 計W-hour (>1W先計):


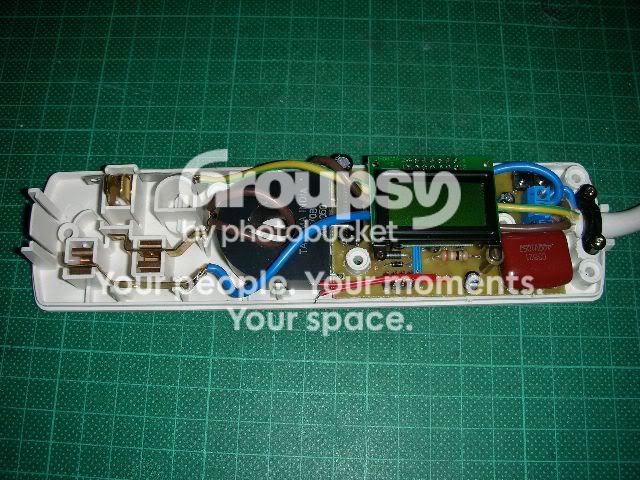

Wattmeter 內部:

brennenstuhl 用current shunt 黎測電流, 我用current  transformer, 唔洗加放大都出到+/-2Vp, 又無電壓降 , 呢隻current transformer 都大咗D, 係50A, 現在primary 用咗2圈. RS 都有細隻D 嘅20A current transformer 賣, 不過要買5隻起.

不過current  transformer度唔到電流嘅DC offset . 度switching power supply就無問題, 因為係全波整流, 無DC offset .

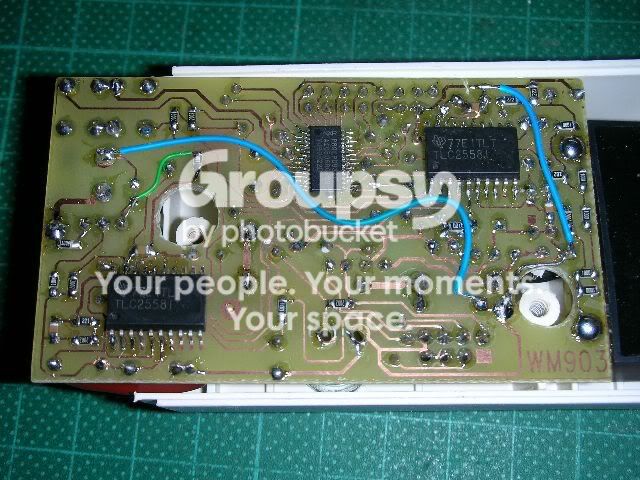

板後可見到心臟: NXP 嘅P89LPC934 (80C51 core) + 2隻TI 12-bit ADC TLC2558, 一 粒度電流, 一 粒度電壓, 要同步至度到true power:


多件武器, 修牛都爽D.

[ 本帖最後由 jwong852 於 2009-4-30 12:04 編輯 ]

rutellor

個current  transformer唔錯wo 可以做個簡單的故障燈

Offer

呢D先係波

porkchopforever

ching 軟硬都掂

jackli

又可以提精華喇
幾時量產?

[ 本帖最後由 jackli 於 2009-4-25 22:18 編輯 ]

dennix

原帖由 jackli 於 2009-4-25 22:16 發表
又可以提精華喇
幾時量產?

RS 都有細隻D 嘅20A current transformer 賣, 不過要買5隻起.
量產就可以買細d 20A

我等你…我要一部

jackli

原帖由 dennix 於 2009-4-25 22:21 發表

RS 都有細隻D 嘅20A current transformer 賣, 不過要買5隻起.
量產就可以買細d 20A

我等你…我要一部

唔係等我, 係等樓主
我都要一部

Moderator

之前有人整個AC current meter 就以為係 wattmeter.

果舊野係我整既
#1講到明度唔到power factor
而且我只用佢泥參考
除非好似你咁走去度粒電容，否則一般產品power factor都上到~0.8

dennix

原帖由 jackli 於 2009-4-25 22:23 發表


唔係等我, 係等樓主
我都要一部

其實係引用你段野去撐樓主量產
anyway…樓主…good job

jackli

原帖由 Moderator 於 2009-4-25 22:26 發表
之前有人整個AC current meter 就以為係 wattmeter.

果舊野係我整既
#1講到明度唔到power factor
而且我只用佢泥參考
除非好似你咁走去度粒電容，否則一般產品power factor都上到~0.8

你果個都好好牙
無論實功, 虛功, current都有參考價值
