morris

Rank: 3Rank: 3Rank: 3
11# 跳轉到 »
發表於 2010-4-28 16:40 | 只看該作者
本帖最後由 morris 於 2024-3-22 05:21 編輯

......

TOP

raymondchan338

Rank: 3Rank: 3Rank: 3
12#
發表於 2010-4-28 17:22 | 只看該作者
重本+好手功

咁有紀念價值,整番好佢喇。723線路唔難整。

TOP

nietzsche

13#
發表於 2010-4-28 18:18 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

jwong852

Rank: 3Rank: 3Rank: 3
14#
發表於 2010-4-28 18:35 | 只看該作者
本帖最後由 jwong852 於 2010-4-28 20:53 編輯

Quote :
我想講一講 , 請你唔好介意
你部 PS 加佐個數字顥示
無錯 , 比起指針錶頭真係會方便閱讀好多
但係咁樣 , 會唔會破壞佐部機既整體設計美感呢 ?
-----------------------------------------------------------------------
唔會介意噃, 我地呢D電子佬係唔識整靚佢, 淨係識實用.
我個POWER SUPPLY剛出世時都好簡潔, 後來越改越醜.

遲D改做uP CONTROL, 成個面板都會換過, 最好有人有CNC Milling, 咁我就用5mm厚鋁做面板, 再表面拉絲處理+anodizing就perfect. 機殼後部就唔換啦, 依家個size最fit我張枱.

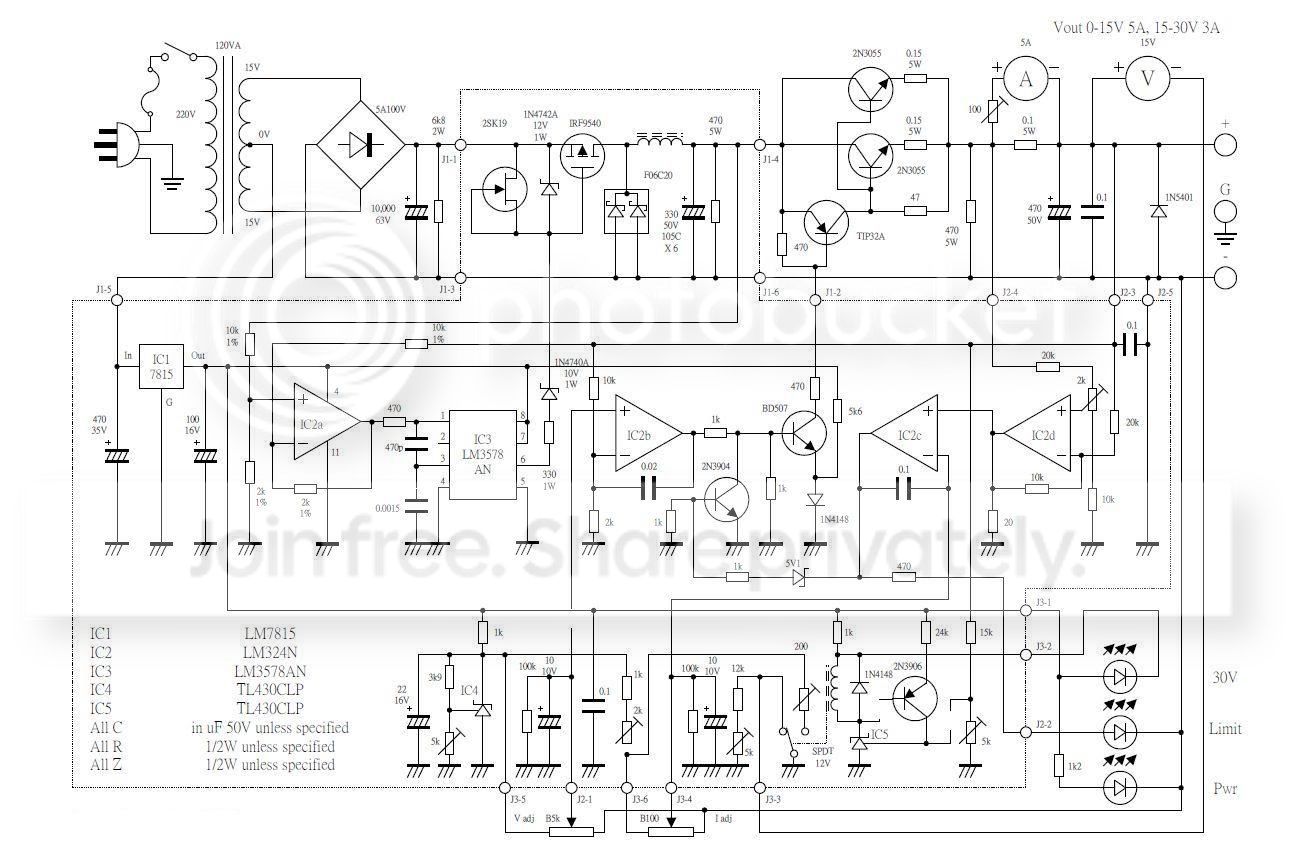

DC-DC 係用LM3578控IRF9540, 再用op-amp做voltage tracking, 保持linear部份有5V volt-drop. 都設計左十年了.



uP CONTROL POWER SUPPLY 嘅構思係:
1. 用多抽頭變壓器: 用回現有變壓器, 再加一變壓器成為多抽頭變壓器.
2. SCR + Optical Coupler 選擇輸入AC電壓. 唔用relay, 太嘈.
(今次唔用DC-DC, 太多noise).
3. 16 x 2 character LCM
4. Spec 照舊0-30V, 0-5A
5. Digital output V, I display.
6. V, I coarse/fine adjust
7. Remote voltage feedback sensing
8. Auxilary outputs : +12, -12V, +5V each 1A max output
9. Auto timeout power off
10. MCU 用NXP P89LPC934 (8051 family) + NS ADC78H90 10-bit ADC 8-ch ADC.

各位如有好提議, 歡迎提供.

TOP

funghome

Rank: 3Rank: 3Rank: 3
15#
發表於 2010-4-28 20:10 | 只看該作者
本帖最後由 funghome 於 2010-4-28 20:11 編輯

wow.....你個機箱點整到咁靚
求高清裸照

TOP

nietzsche

16#
發表於 2010-4-28 20:17 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

nietzsche

17#
發表於 2010-4-28 20:19 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

whisky1314

Rank: 2Rank: 2
18#
發表於 2010-4-28 20:52 | 只看該作者
回復 2# nietzsche


手工真係好好
成廿年仲咁靚仔

TOP

nietzsche

19#
發表於 2010-4-28 20:53 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

whisky1314

Rank: 2Rank: 2
20#
發表於 2010-4-28 20:59 | 只看該作者
回復 19# nietzsche


咁
真係好期待^^

吊頸都要抖下氣
雖然我唔應該呢一點
吊頸既目的就係唔想抖氣
不過形容到我依家
今日放鬆下^^

TOP
