[教學] 簡單磁臂製作法

本帖最後由 ustkl 於 2016-5-8 01:22 編輯

玩左咁耐Delta, 試過唔同嘅Joint, 都係磁臂最合心水。之前硏究左個比較簡單嘅製作方法和工具, 但固定長度只適合Phineas這類小型機用。
現在做了另一套tools, 做任何長度的臂也可以。使用方法如下。
http://www.thingiverse.com/thing:1543447

材料
10mm steel ball
M8X10強磁
10x8x25膠管
8x6 fiber tube

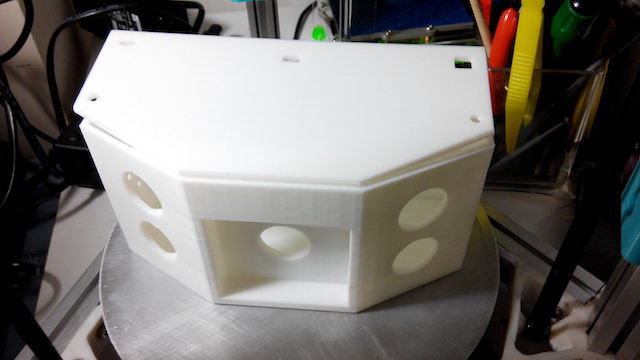

1. 如圖加上鋼珠, 將件上在1515或2020鋁條上, 不用上實

2. 調較定位件並上實, 距離是你想要的Delta Rod length 減鋼珠直徑(10mm)

3. 將有鋼珠的件如圖拍齊上實。

4. 將定位件拆下如圖拍齊鋼珠件上實

5. 放磁石入膠管, 推向鋼珠直至磁石膠管貼齊鋼珠。在內加兩滴AA膠, 固定後放手另一邊也做。

6. 鬆開一邊鋼珠件,中間套入fiber tube 拍齊上實 (fiber tube 長度約 Delta Rod length - 33mm)

7. 在膠管邊加幾滴AA膠, 待乾後完成

(由 HKEPC Android 手機版發出)


1

0

bam1a

進階會員

Rank: 3 Rank: 3 Rank: 3

2^#

發表於 2016-5-6 20:35 | 只看該作者

其實可以基於phineas仔個製作架上增加個加長件，感覺精準小小
不過呢個好處當然係夠彈性

TOP

ustkl

進階會員

Rank: 3 Rank: 3 Rank: 3

3^#

發表於 2016-5-6 21:35 | 只看該作者

本帖最後由 ustkl 於 2016-5-6 21:47 編輯

呢套印唔駛半個鐘phineas 果套要成三個鐘。其實同一個模逐條造會準D。

TOP

m8m8m8

初級會員

Rank: 1

4^#

發表於 2016-5-10 11:36 | 只看該作者

玩左咁耐Delta, 試過唔同嘅Joint, 都係磁臂最合心水。之前硏究左個比較簡單嘅製作方法和工具, 但固定長度只 ...
ustkl 發表於 2016-5-6 19:17

請問10x8x25膠管係邊種?
另 effector果邊又點做呢?

TOP

ustkl

進階會員

Rank: 3 Rank: 3 Rank: 3

5^#

發表於 2016-5-10 11:48 | 只看該作者

回覆 4# m8m8m8

10x8x25膠管係直身尼龍管, 要自己cut.
有3D printer 可以自己print 出來,不過PLA唔係好受AA膠。
effector thingiverse 有好多參考。一係用住Phineas仔果個先, 不過冇Autolevel。
滑車可以用 palpatrick ching 果個 http://www.thingiverse.com/thing:1507445

TOP
