[開箱] 100KHz 平價電橋 ZOYI ZT-DQ02 LCR + 電池內阻儀開箱測試

眾儀剛出來既 100KHz LCR:ZOYI ZT-DQ01,可算是第一間帶頭將 100KHz LCR 殺到落三百頭既廠家,比唔少 DIY 既 LCR 還要便宜。

同系另一款 ZOYI ZT-DQ02,就係 100KHz LCR + 電池內阻儀既二合一產品,多了內阻儀功能,個價就要貴幾十,去到四百幾。
























附件: 您需要登錄才可以下載或查看附件。沒有帳號?註冊

本帖最後由 idolclub 於 2025-4-12 08:38 編輯

由於 ZOYI 現時並沒有其它的 LCR 和內阻儀配件可供選擇,所以在開始測試前先準備了以下這些配件,可以令使用時更加順手。

其中的 Kelvin Clip 測試線可以直接使用另一 LCR 品牌"中創"的線;而電池測試架則可直接使用另一款內阻儀 YR1035+ 的配件。



另外 ZOYI LCR 原廠並沒有附送清零用的短路片,卻送了一片絕緣隔離片,即下圖中間的比較大的那一塊插片。
這塊絕緣隔離片的作用就是當要使用原廠的 4孔4線測試夾時,用來與夾片測試槽做絕緣隔離的,否則會達不到 4線測試的效果。
而下圖下方比較小的那一片金屬片才是用來短路清零的短路片,這夾片測試槽短路片也需要自備。



中創的 Kelvin Clip 測試線可以直接插到夾片測試槽中使用。



先測試 DQ02 才有的功能:電池內阻測試儀
這部 DQ02 就相當於是把 LCR 和電池內阻儀二部儀器黐埋一齊,共用屏幕,但彼此卻有著獨立的接口,互不從屬。
所以當要測電池內阻時,便要使用儀器上方的圓形內阻儀接口和配上內阻測試線。



接上測試線第一次使用前,最好先做一次短路清零,這對測少於 10mΩ 的低阻值可提高準確度。
這個清零動作只需要做一次便可,日後只要不更換其它規格的線,便不用每次都做。
成功清零後短接測試線,可以顯示 0.00mΩ。但實際上這不一定就是真正的 0.00mΩ,而是軟件把 0.05mΩ 以下強制顯示為 0.00mΩ 而已。
這個強制顯示 0.00mΩ 是由 Firmware v1.0.6 才開始的,原出廠 Firmware v1.0.5 時短接是可以真實顯示低至 0.01mΩ ~ 0.02mΩ 的數值。
還有一點要留意,就是 Kelvin Clip 的 4條線短接是有分順序的,必需按 V+、V-、I+、I- 的次序來短接。



另一點要留意的,就是原廠附送的這一條內阻測試線並沒有做成雙絞線,也沒有屏蔽層,而且線亦比較長,因此比較容易受干擾。
當你做完清零動作後,如果大幅改變這兩組線的擺放位置,便可能會引入大約 0.1mΩ 的干擾誤差,這在測只得幾 mΩ 的極低阻值時必須要注意。
做清零時這兩組線是如何擺放的,之後便盡量按照這個位置來擺放。解決方法就是更換為比較短的雙絞線。



正式開始測試,先測一個 1mΩ ± 0.5% 的四線電阻,ZOYI 測得阻值為 1.01mΩ,尾位數值會跳 1~2個字 (0.01mΩ ~ 0.02mΩ),結果已算不錯。



再測一個 2.2mΩ 的四線電阻,測得數值為 2.21mΩ,同樣尾位數值會跳 1~2個字,滿意收貨。



測 10mΩ 四線電阻,測得數值為 10.01mΩ



測 47mΩ 四線電阻,測得數值為 47.04mΩ



測 100mΩ 四線電阻,測得數值為 100.01mΩ。到現時為止,測 mΩ 級的低阻值精度都算不錯。



測 1Ω 電阻,測得數值為 0.9999 Ω。



測 10Ω 電阻,測得數值為 10.001 Ω。



測 100Ω 電阻,測得數值為 100.02 Ω。



同場加映測一個 1mm 厚的紫銅 UT 端子,測得阻值為 0.09mΩ。
測得的紫銅端子阻值是正確的,這亦差不多是 DQ02 能測到的最低阻值的極限了。



驗證了 DQ02 測電阻的能力後,現在開始正式測電池內阻。
測試會與 YR1035+ 做同場對比,同時亦會使用同一個 YR1035+ 所配的電池架,看看兩者的差距如何。
先測一個 Samsung 18650 動力電池,ZOYI 測得的電池內阻為 9.54mΩ,電壓為 3.7999 V。



YR1035+ 測得的 Samsung 電池內阻為 9.57mΩ,電壓為 3.7985 V。ZOYI 與 YR1035+ 所測得的數值非常接近,差距很少。



再測一個 Sony 18650 動力電池,ZOYI 測得的電池內阻為 12.97mΩ,電壓為 3.8023 V。



YR1035+ 測得的 Sony 電池內阻為 12.99mΩ,電壓為 3.8010 V。同樣地兩者的差距也很少。



跟著測 Eneloop AA Ni-MH 電池,ZOYI 測得的電池內阻為 19.65mΩ,電壓為 1.3106 V。



YR1035+ 測得的 Eneloop 電池內阻為 19.6mΩ,電壓為 1.3096 V。兩者結果幾乎一致。



測金霸王 AA 鹼性電池,ZOYI 測得的電池內阻為 86.62mΩ,電壓為 1.5219 V。



YR1035+ 測得金霸王內阻為 86.8mΩ,電壓為 1.5206 V。



最後再測一個 9V 鹼性電池,ZOYI 測得的電池內阻為 1.9799 Ω,電壓為 9.2127 V。



YR1035+ 測得 9V 電池內阻為 1.97 Ω,電壓為 9.2185 V。兩者差異非常少。
附件: 您需要登錄才可以下載或查看附件。沒有帳號?註冊

TOP

本帖最後由 idolclub 於 2025-4-15 08:23 編輯

測完電池內阻,再測 LCR 部份。
今次落場對陣的選手,就係已經雄霸最低價手持 100K LCR 寶座將近10年的"East Tester 中創"LCR。



測試電容前,先檢驗一下測量電阻的性能如何。
以下是電容、電阻的規格表,在 LCR 模式下測電阻的最高分辨率是不如電池內阻模式的。



電阻全都設定在 1KHz 頻率下進行測量。
測 10mΩ 四線電阻,測得數值為 0.0095 Ω (9.5mΩ)



測 47mΩ 四線電阻,測得數值為 0.0469 Ω (46.9mΩ)



測 100mΩ 四線電阻,測得數值為 0.0998 Ω (99.8mΩ)



測 10Ω 電阻,測得數值為 10.006 Ω



測 100Ω 電阻,測得數值為 100.08 Ω



測 1KΩ 電阻,測得數值為 1.0004 KΩ



測 10KΩ 電阻,測得數值為 10.004 KΩ



測 100KΩ 電阻,測得數值為 100.02 KΩ



測 1MΩ 電阻,測得數值為 0.999 MΩ




測量電容,將會使用內置的夾片插槽測試,並全程使用自動量程測量功能。
電容值由小到大,由 100pF 開始測起
在 100Hz 下,ZOYI 和 East Tester 測得的電容㥀和 D 值相約



在 1KHz 下,ZOYI 測得的 D 值偏大一點。這亦是 ZOYI 目前的一個 Bug,就是測小電容時容值正確但 D 值會稍為偏大一點。




在 10KHz 下,可看到 ZOYI 測得的電容值是正確的,但 D 值卻突然變大,這是測小電容的第二個 Bug,原因是自動量程選擇錯誤引起的。



這時可以把自動量程改為合適的手動量程,D 值便會回到正常水平。
以上兩個測小電容的 Bug,ZOYI 已經複現並開始著手解決,之後的新版本 Firmware 應該可以修正。



在 100KHz 時測得電容值和 D 值均正常。



測 100nF 的電容,100Hz 下兩款的電容值和 D 值非常接近。



在 1KHz 下兩款的電容值和 D 值亦相約。



在 10KHz 下 ZOYI 的 D 值偏大一點。



在 100KHz 下 ZOYI 的 D 值也是偏大,小電容 D 值問題都係要等升級新版 Firmware 去解決 。



測完小電容,再測 47μF 電解電容。測小電容用高頻,測大電解主要看中低頻。
先看 120Hz,兩款的電容值和 D 值幾乎一樣。



再測 1KHz,兩款的電容值和 D 值也非常接近。



10KHz 下兩款的電容值和 D 值差異也不太大。



測 2200μF 大電解電容。120Hz 下兩款的電容值和 D 值相約,差距很少。



1KHz 下兩款的電容值差不多,D 值有點差異。



測一個 22μF 無極性低 ESR 電解電容。120Hz 下兩款的電容值和 ESR 值非常接近。



1KHz 下兩款測得的電容值和 ESR 值也差不多。



10KHz 下 ZOYI 測得的 ESR 值要偏少一點。

附件: 您需要登錄才可以下載或查看附件。沒有帳號?註冊

TOP

本帖最後由 idolclub 於 2025-4-15 08:23 編輯

測 100μH 空心電感。100Hz 下兩款所測得的電感量和 Q 值十分接近。



1KHz 下兩款所測得的電感量和 Q 值幾乎一樣。



10KHz 下所測得的電感量和 Q 值亦相約。



100KHz 下兩款所測得的電感量也差不多,但 ZOYI 的 Q 值偏大。



測 330μH 磁環電感。同樣地在 100Hz 下兩款所測得的電感量和 Q 值相近。



1KHz 下測得的電感量和 Q 值亦很接近。



10KHz 測得的電感量相同,但 Q 值是 ZOYI 的比較高。



100KHz 測得的電感量亦差不多一樣,但 Q 值也是 ZOYI 的明顯偏高。
高頻下 Q 值偏高問題也是等更新 Firmware 來解決。

附件: 您需要登錄才可以下載或查看附件。沒有帳號?註冊

TOP

價錢係抵嘅,不過如果有埋SMD tweezers就好D.
Specification個表裡面寫ohm嘅單位寫錯左⋯⋯

TOP

價錢係抵嘅,不過如果有埋SMD tweezers就好D.
Specification個表裡面寫ohm嘅單位寫錯左⋯⋯ ...
vtrchan 發表於 2025-4-9 23:04

規格表內容經常都會有甩漏,已見怪不怪。佢已經執返正一部份,之前 m 同 M 都係錯既

現時佢既 LCR 及內阻表仍未有其它配件提供,還好佢既接口可以直接用到其它廠既現有配件,可以兼容互換。

TOP

眾儀剛出來既 100KHz LCR:ZOYI ZT-DQ01,可算是第一間帶頭將 100KHz LCR 殺到落三百頭既廠家,比唔少 DIY  ...
idolclub 發表於 2025-4-9 01:04


正呀,等睇報告,睇下買唔買得過。

内阻儀手上仲有兩部,如果呢部早 d出都算吸引,

TOP

價錢係抵嘅,不過如果有埋SMD tweezers就好D.
Specification個表裡面寫ohm嘅單位寫錯左⋯⋯ ...
vtrchan 發表於 2025-4-9 23:04

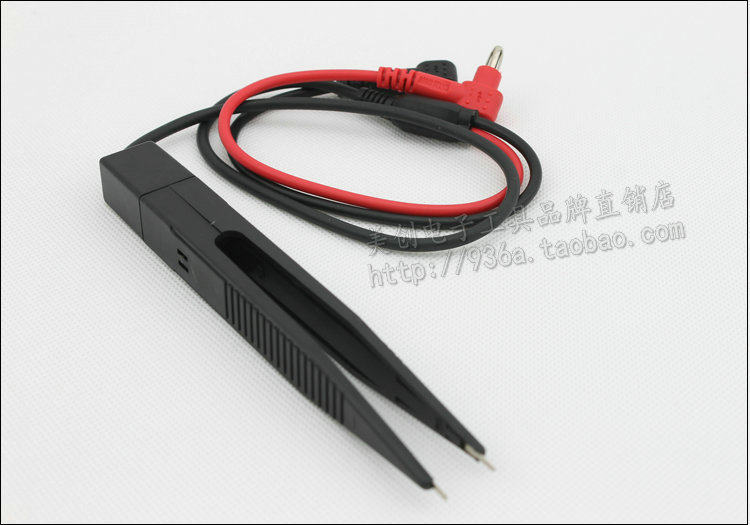

SMD tweezer 可以另購
