[零件配件] 我的閃猪改裝行動(完成)[一樓CAD分享]

mming1106

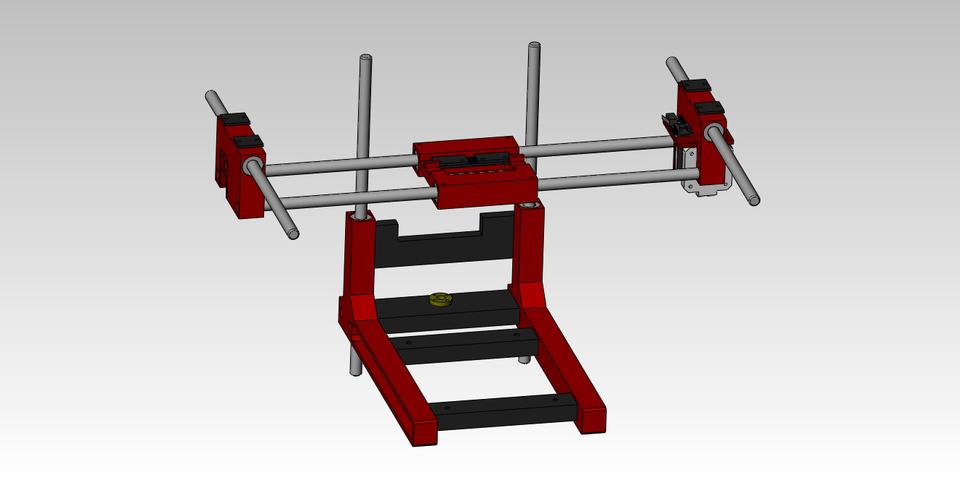

CAD分享
https://grabcad.com/library/repl ... num-upgrade-parts-1
今日小弟膽粗粗決定把自己的心愛玩具拆散了,
進行三樣改裝行動~
1.改噴頭設計(3mm PTFE料改做4mm PEEK-PVX料)<---測試失敗,改回PTFE料
2.改10mm直線軸承同10mm光軸(LM-08-S-UU改做LM-10-UU)
3.把原裝膠零件改做6061鋁配合新的10mm光軸&軸承

另外發現原裝國產的直線軸承同日本仔的暢順度差很遠....
以前用手輕按Z軸平台黑膠位置也可上下搖動1~2mm,
現在用力按平台金屬位動也不動~這才是我要的效果~
訂了滾珠絲杆預備改捚佢,但原裝絲杆是8mm螺距,滾珠絲杆是4mm....
未知要點改住,要再慢慢研究....
但現在需重新調機測試~

下載 (120.66 KB)

2013-12-14 02:24

下載 (105.61 KB)

2013-12-14 02:15

下載 (99.62 KB)

2013-12-14 02:15

下載 (131.34 KB)

2013-12-14 02:15

下載 (112.75 KB)

2013-12-14 02:15

下載 (121.46 KB)

2013-12-14 02:15

下載 (104.02 KB)

2013-12-14 02:15

下載 (124.03 KB)

2013-12-14 02:15

Super169

wah....非常唔簡單既改造...
希望 ching 早日成功!

Offer

今日小弟膽粗粗決定把自己的心愛玩具拆散了,
進行三樣改裝行動~
1.改噴頭設計(3mm PTFE料改做4mm PEEK-PVX ...
mming1106 發表於 2013-10-19 20:17

    呢尐工程要架生齊先做到，利害

andyngo

改埋金屬機箱會唔會好D

mming1106

回復 5# andyngo


其實機箱一早想改電木板或纖維板,防火材料,
鋁板一來怕重怕漏電,二來加工貴材料貴,
不過而家消化唔切....一歩一歩黎....

andyngo

我反而想切個金屬箱同換加熱平台個D膠做鋁，網上見有，but要成千蚊

asdasdhk2

CHING 連車床都出埋

架生好齊WOR

dtom

有工具有技巧！ 勁！
日本軸承係邊買，幾錢？

zetaho2003

如果師兄會量產金屬套件實支持
