作者: lamk12345    時間: 2023-4-9 22:15     標題: steam deck 改裝散熱+降壓+超頻+解tdp22w

月頭steam deck 9 折忍唔住買左 64g 版本,
呢部野抵玩可完全取代 ps4

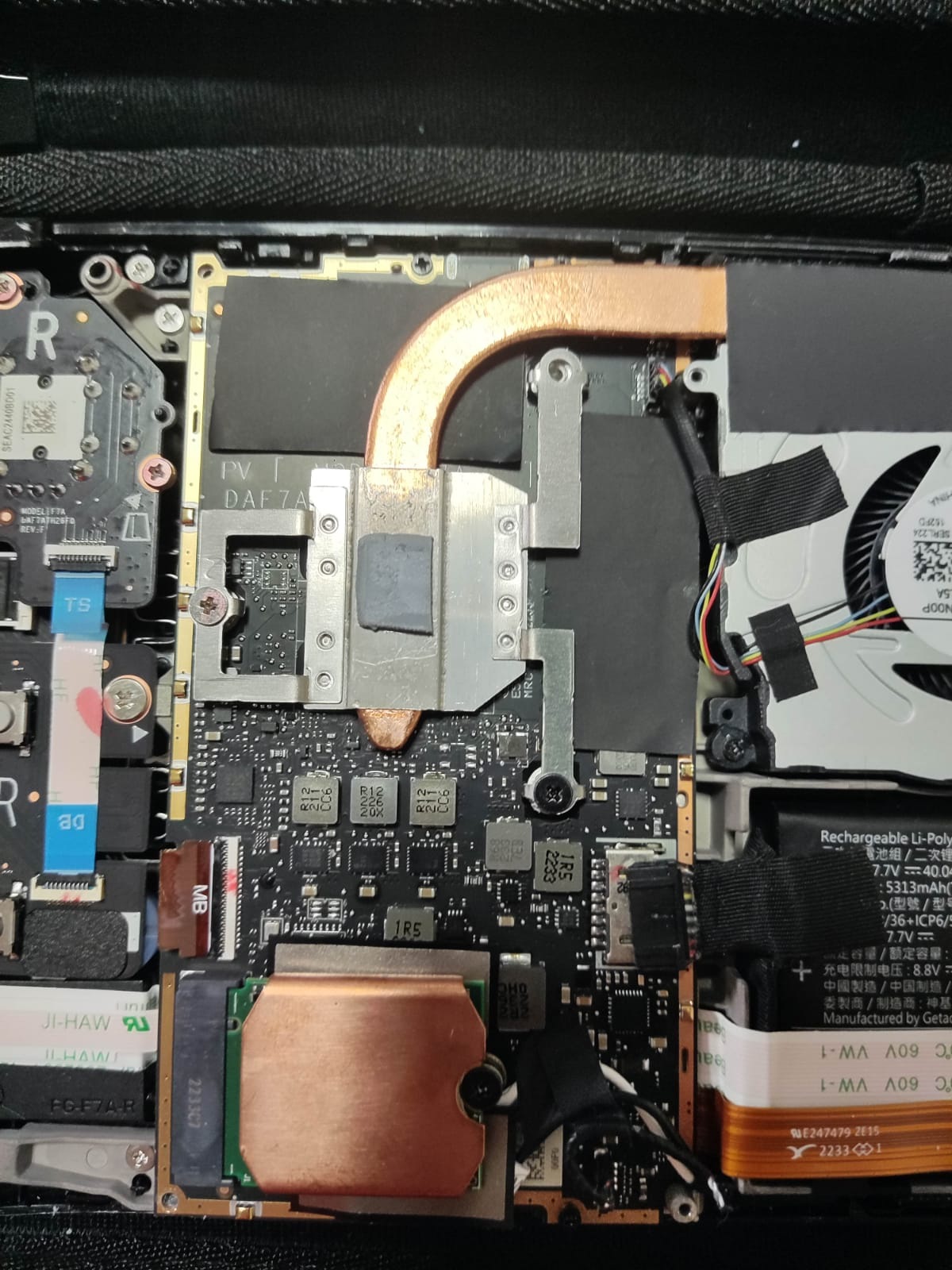

淘寶換ssd 係必須的,1tb 仲平過買sd 卡, 已預裝steam os 直接換就得



20 蚊換埋個銅散熱片



拆開唔好返手,換埋tfx 散熱膏



主角係呢個導熱後殼



圖片附件: IMG_20230323_215918.jpg (2023-4-9 22:05, 104.71 KB) / 下載次數 254
https://h0.hkepc.com/forum/attachment.php?aid=2367547&k=59f938d95f557afc8b440c673f9aefb6&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230327_214102.jpg (2023-4-9 22:07, 125.25 KB) / 下載次數 251
https://h0.hkepc.com/forum/attachment.php?aid=2367549&k=57a326dcc5b7a5e286fd25de4feee3ad&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230327_214419.jpg (2023-4-9 22:09, 73.95 KB) / 下載次數 318
https://h0.hkepc.com/forum/attachment.php?aid=2367550&k=74ea21fbdda5d92f4af090ca7c49cdf8&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230327_213139.jpg (2023-4-9 22:11, 62.26 KB) / 下載次數 275
https://h0.hkepc.com/forum/attachment.php?aid=2367551&k=217de6c507ef92463de754c75fa8f354&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230327_221140.jpg (2023-4-9 22:13, 131.59 KB) / 下載次數 258
https://h0.hkepc.com/forum/attachment.php?aid=2367552&k=d5d0d90cb892020e9e1b3b669c4917f4&t=1781359357&sid=57X5dtAIqo

---

作者: lamk12345    時間: 2023-4-9 22:42

呢個時候預設設定已經令溫度下降6-10 度



改裝前呢個位置82-85度

之後跟呢2個教學整usb 手指入隱藏bios 超頻

https://www.reddit.com/r/SteamDeck/comments/yq2yjl/how_to_overclock_your_steam_deck_fr/

降壓+解tdp22w

https://www.youtube.com/watch?v=8w-_3npyi0M&list=PLIFo6xj9tUlABx6O5qTPu8BDP40MzwEG0&index=10

bios set 完另外要裝多個power tool 先可以設定tdp

https://overkill.wtf/powertools-decky-quicklaunch/




超頻一定要加強散熱 m2 2280 散熱器好岩size, 手上有3條效果應該更好

簡單講下我設定, cpu 3800 gpu 1900 係最佳設定,  cpu 3900 係超熱超址電一過100 度就會reboot , 呢部野散熱越好先可以行得越快,
而gpu 1900 可以向skyirm 扯足 1900, 其他3d 大作頂盡去1700,

降壓設定 45 45 30 , 上網有人可以set 到 50 50 50 睇你好唔好運

成果



結論: 增加50 % tdp 及大量熱力換10-15 %效能, 玩下降壓 減溫度省電及超cpu 3800 加快load game 就得

圖片附件: IMG_20230403_221813.jpg (2023-4-9 22:18, 43.95 KB) / 下載次數 277
https://h0.hkepc.com/forum/attachment.php?aid=2367553&k=fb51e4ef3af75b5cde65eb7034138187&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230409_020639.jpg (2023-4-9 22:25, 49.43 KB) / 下載次數 221
https://h0.hkepc.com/forum/attachment.php?aid=2367554&k=c8ba754f40dcebd19677a04b6bb44469&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230409_020806.jpg (2023-4-9 22:25, 79.7 KB) / 下載次數 231
https://h0.hkepc.com/forum/attachment.php?aid=2367555&k=4000492ef70c512656993042248e4b5e&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230409_015426.jpg (2023-4-9 22:39, 55.75 KB) / 下載次數 222
https://h0.hkepc.com/forum/attachment.php?aid=2367557&k=75ff7df85e36a853309a20677d2f2a62&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230409_021049.jpg (2023-4-9 22:39, 73.67 KB) / 下載次數 219
https://h0.hkepc.com/forum/attachment.php?aid=2367558&k=6a86a938aa5c77ca75ccdfed0d88ad2c&t=1781359357&sid=57X5dtAIqo



圖片附件: IMG_20230409_105203.jpg (2023-4-9 22:39, 62.78 KB) / 下載次數 225
https://h0.hkepc.com/forum/attachment.php?aid=2367559&k=f2f6ec99204b108611b3f9e352abc0e3&t=1781359357&sid=57X5dtAIqo

---

作者: lamk12345    時間: 2023-4-9 23:34

解TDP 係不必的, V 社當初應該計盡了

---

作者: lamk12345    時間: 2023-4-10 07:36

本帖最後由 lamk12345 於 2023-5-5 07:44 編輯

最後仲有超ram 到3200mhz  , 呢個要先核查你自已部機用咩牌子 ram 先。

SteamOS Settings > System > Model/Serial numbers.

三星 ram soc 需要加電 不加電壓直接set 必死機， 美光ram 則可以直上

不過都係要睇硬件先作準， 好似我果隻三星ram 原生3200, 初初唔識死set咗減電壓都仲開到機。
https://semiconductor.samsung.co ... r5/k3lkbkb0bm-mgcp/

修改ram 只有 原廠2750 同 3200 2 種頻率， 錯誤設定直接變磚。
有講拆電五次有機會可以用原廠頻率開機一次， 但實際不得而知極少人超ram 死機。
我都係純好彩 亂咁搞死唔去

呢個琴晚搞左一晚， 最後 set 電cpu -30 soc +75 gpu -30
Men v 124
Fps 整體可以再多10 % 以上，
https://www.reddit.com/r/SteamDe ... _for_ram_overclock/

---

作者: longtimenoc    時間: 2023-4-10 13:27

有d犀利啊

---

作者: lamk12345    時間: 2023-4-11 10:08

不超ram 時cpu 可以-40 , men v 數字越底電壓越高預設134, 可試129 124 ， 三星ram 是要加壓的。
超ram 後效能提升比鈍超cpu gpu 高。

---

作者: akitohk    時間: 2023-4-20 19:31

唔知死三叔ram 上3200 磚左
(事前知道可以斷開電池，
再插usb hub供電同連住boot 機隻手指，第一次開機會著到機入到bootloader
要即刻boot 入去改返岩setting, 改錯都係斷usb 再重新駁再開機）

---

作者: INGRAMLI    時間: 2023-4-20 22:18

本帖最後由 INGRAMLI 於 2023-4-20 22:19 編輯


如果打算RAM上3200,記得入BIOS disable Power Down Enabled :

AMD CBS > UMC Common Options > DDR Common Options > DRAM Controller Configuration > DRAM Power Options > Power Down Enable: Disabled

我改左之後SoC唔加壓都穩定(都係三星k3lkbkb0bm-mgcp)

另外,如果3200唔穩定,
千祈唔好試其他頻率
千祈唔好試其他頻率
千祈唔好試其他頻率

有人因此直接變磚(3200只係唔穩定)

出處:
https://www.reddit.com/r/SteamDe ... _for_ram_overclock/

---

作者: lamk12345    時間: 2023-4-20 23:35

本帖最後由 lamk12345 於 2023-5-3 13:03 編輯




Men VDDQ Voltage set 去 124 即可,  玩左成個月 發現超完ram soc 電要加多啲，cpu -25 soc +35 gpu-25  穩定 了

---

作者: lamk12345    時間: 2023-4-20 23:38




最新研究 音量鍵 +,  ... 鍵 , 電源鍵

關機後3鍵齊按即可預設設定開機一次, 快趣改返即可

---

作者: 火雲耶神    時間: 2023-4-21 00:27

可以超頻

---

作者: rcbananahk    時間: 2023-4-21 16:40

咁拆仲有沒保養?

---

作者: rcbananahk    時間: 2023-4-21 16:41

我仲要為玩到PS4 GAME...

---

作者: akitohk    時間: 2023-4-21 17:52



thx
尋晚斷電改返好

今日再試下，ram 129起碼入到bootloader 唔會磚晒
124同119入到都係勉強load到入steam os 但開game未入main menu已好唔穩定會freeze/reboot
唔知114 實際即俾幾多電壓粒ram，唔試了
體質問題無得講

---

作者: INGRAMLI    時間: 2023-4-21 20:22


可以試下我上面提到的方法,
AMD CBS > UMC Common Options > DDR Common Options > DRAM Controller Configuration > DRAM Power Options > Power Down Enable: Disabled
我部機本來入game就crash,但disable左Power Down Enable,其他電壓唔使郁都穩定

---

作者: akitohk    時間: 2023-4-21 20:51



CBS入面兩個power down 我頭先都改晒disable 都係唔得

---

作者: INGRAMLI    時間: 2023-4-21 22:03


三星RAM如果part number同我地一樣(K3LKBKB0BM-MGCP),條RAM本身應該可以行到6400,剩返睇粒APU個memory controller的體質(我個粒之前行5500個陣SoC降到-70都仲未見到盡頭,仍然穩定,可能體質跑贏大市),體質差d既,或者SoC要俾多少少電都唔出奇

---

作者: 火雲耶神    時間: 2023-4-22 03:05




    唔超頻搞咁多都多餘。

---

作者: bobocar    時間: 2023-4-26 13:33

本身好快就無電!! 超左咪更快玩完 ?

---

作者: kelvinhin    時間: 2023-4-28 08:53



想慳電咪淨降壓

---

作者: lamk12345    時間: 2023-5-3 13:08

本帖最後由 lamk12345 於 2023-5-5 00:58 編輯



粒ram 本身支持呢個速度， 我發現係soc 問題。

Soc -10 彈， +10 彈少左， +25 再彈少左， 而家試 +40 原本彈果啲都唔彈， 試多幾日再上來講。

我用edf5 第38 關做測試， 因為好多game 可能對ram 要求唔高，-10 果陣都冇彈。

琴晚試到soc +55 單機玩左好耐冇彈， 之後試下online , online 玩左30 分鐘左右藍牙手制斷線，再玩多陣就彈了，藍牙斷線係警號。
今晚再試下soc+65 . 外國有人分享去到+75 先穩定。

Soc +65 玩online 彈左，試左晚soc+75 穩定度相當高打左一晚online 冇事，最後用dock 接電視玩有手制斷線hang 畫面 一下， 估計soc+80-85 應該可以100% 穩定。

---

作者: INGRAMLI    時間: 2023-5-4 21:24

https://www.stanto.com/games/unl ... -and-over-clocking/

AMD CBS > UMC Common > DDR Common > DRAM Controller > DRAM Power > Power Down Enable: Disabled

AMD CBS > UMC Debug > DDR Debug > DDR DRAM Controller > DDR DRAM Power > Power Down Enable: Disabled

SoC 1mv電都唔洗加都穩定...

---

作者: akitohk    時間: 2023-5-5 00:15

本帖最後由 akitohk 於 2023-5-5 00:18 編輯


只可以話體質差異好大
我DESKTOP zen4x3D 好彩抽到上上籤，
core, soc, io 都可以UV得比一般多而ram 同FCLK 上到好高

steam deck 行6400我ram +5同soc +10先入到bootloader 但load 唔到入OS
唔加直接要拔電
未詳細試穩唔穩， ram+5 後唔洗再加，SoC加40 先正常入到game

---

作者: lamk12345    時間: 2023-5-5 07:47




    打機打得耐先見真章， 我soc -10 都開到機入game 玩，但會不定時彈game, 有啲game 就打成個鐘都冇事。 最後玩到+soc 75 先見穩定。

---

作者: wunit    時間: 2023-5-7 16:17



佢玩的應該唔係遊戲, 而係部機本身

---

作者: lamk12345    時間: 2023-5-9 01:18

本帖最後由 lamk12345 於 2023-5-10 09:17 編輯

經我呢幾日研究，原來之前係咁加壓係錯的。
Ram 行3200 係要降壓
Men VDDQ Voltage 124 係會過熱關機， set 到120 玩幾分鐘就會關。

我而測試set 到 150終於可以好穩定咁燒哂成舊電冇彈。

Cpu -15 soc+45gpu -15
Men VDDQ Voltage 150

Cpu set 做3.2g,  cpu 行全速玩得耐都係會過熱， set 3.2g 留返啲位比gpu 行高啲。

原來set 3g 時 ram 速度會慢左， 唔怪得v 社請願行慢啲ram , 今晚試下幫啲ram 改裝加石墨散熱貼試下， 到時再貼相。

---

作者: lamk12345    時間: 2023-5-11 00:57

本帖最後由 lamk12345 於 2023-5-12 10:55 編輯






搞左咁耐終於搞掂， 好好地打左1 晚機了， 終於可以暫時結束搞機。

最終設定
Cpu 3600 gpu 1700
Cpu-30 soc +25 gpu-30

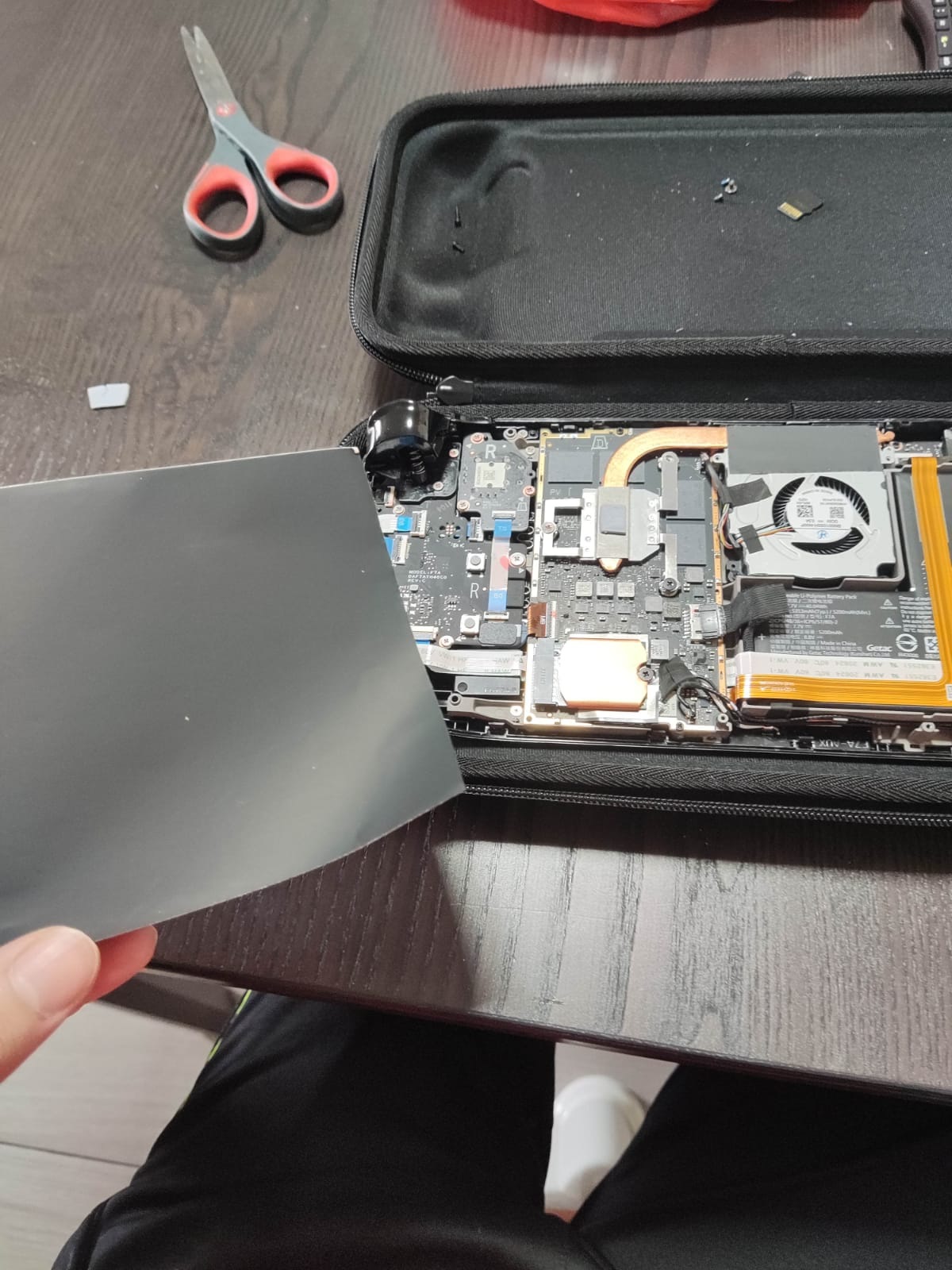

Men VDDQ Voltage 145 需加裝石墨散熱貼

---

作者: tommijai    時間: 2023-5-12 20:51

唉唔知檯機CPU內顯幾時先見得下啲3A GAME明明成塊底板咁多空位比CPU發揮
