作者: jwong852 時間: 2009-4-25 19:21 標題: DIY 真正嘅Wattmeter
修牛成日要mon住個input power, 之前買咗個brennenstuhl PM230 wattmeter, 壞都壞咗2次.
之前有人整個AC current meter 就以為係 wattmeter.
度power factor, brennenstuhl 成日都 show 0.99-1.00, 亂點一通, 求人不如求己. 終於用80C51 + 2粒 12-bit ADC整咗個wattmeter.:
度notebook 嘅 power supply, 都無PFC, brennenstuhl 都話Power Factory 係0.98, 我個就話係0.39嘞.
度一粒2.2uF電容接在AC line:
brennenstuhl 都話Power Factor 係1.0, 你地信唔信呀.
重話功耗33W !!!
都痴線, 係真嘅, 粒cap 都爆咗啦.
我個就話Power係0.0W, Power Factor 係0.01 嘞. 有1% resistive loss, Power <0.1W, show 唔到, 都合理啩.
我個wattmeter有4個display mode, 睇AC Vrms, Vpeak:
睇AC Irms, Ipeak:
睇Power, Power Factor :
計時, 計W-hour (>1W先計):
Wattmeter 內部:
brennenstuhl 用current shunt 黎測電流, 我用current transformer, 唔洗加放大都出到+/-2Vp, 又無電壓降
, 呢隻current transformer 都大咗D, 係50A, 現在primary 用咗2圈. RS 都有細隻D 嘅20A current transformer 賣, 不過要買5隻起. 不過current transformer度唔到電流嘅DC offset . 度switching power supply就無問題, 因為係全波整流, 無DC offset .
板後可見到心臟: NXP 嘅P89LPC934 (80C51 core) + 2隻TI 12-bit ADC TLC2558, 一 粒度電流, 一 粒度電壓, 要同步至度到true power:
多件武器, 修牛都爽D.
[ 本帖最後由 jwong852 於 2009-4-30 12:04 編輯 ]
作者: rutellor 時間: 2009-4-25 19:45
個current transformer唔錯wo
可以做個簡單的故障燈
作者: Offer 時間: 2009-4-25 22:01
呢D先係波
作者: porkchopforever 時間: 2009-4-25 22:05
ching 軟硬都掂
作者: jackli 時間: 2009-4-25 22:16
又可以提精華喇
幾時量產?
[ 本帖最後由 jackli 於 2009-4-25 22:18 編輯 ]
作者: dennix 時間: 2009-4-25 22:21
原帖由 jackli 於 2009-4-25 22:16 發表
又可以提精華喇
幾時量產?
RS 都有細隻D 嘅20A current transformer 賣, 不過要買5隻起. 量產就可以買細d 20A
我等你…我要一部
作者: jackli 時間: 2009-4-25 22:23
原帖由 dennix 於 2009-4-25 22:21 發表
RS 都有細隻D 嘅20A current transformer 賣, 不過要買5隻起.
量產就可以買細d 20A
我等你…我要一部
唔係等我, 係等樓主
我都要一部
作者: Moderator 時間: 2009-4-25 22:26
之前有人整個AC current meter 就以為係 wattmeter.
果舊野係我整既
#1講到明度唔到power factor
而且我只用佢泥參考
除非好似你咁走去度粒電容，否則一般產品power factor都上到~0.8
作者: dennix 時間: 2009-4-25 22:26
原帖由 jackli 於 2009-4-25 22:23 發表
唔係等我, 係等樓主
我都要一部
其實係引用你段野去撐樓主量產 anyway…樓主…good job
作者: jackli 時間: 2009-4-25 22:29
原帖由 Moderator 於 2009-4-25 22:26 發表
之前有人整個AC current meter 就以為係 wattmeter.
果舊野係我整既
#1講到明度唔到power factor
而且我只用佢泥參考
除非好似你咁走去度粒電容，否則一般產品power factor都上到~0.8
你果個都好好牙
無論實功, 虛功, current都有參考價值
作者: 右魚河 時間: 2009-4-26 00:24
正到賣都得
[ 本帖最後由 右魚河 於 2009-4-26 00:26 編輯 ]
作者: WLau 時間: 2009-4-26 00:37
It is a good idea.
作者: 某個阿水 時間: 2009-4-26 00:41
lee 隻8051 用咩機來燒code~?
作者: funghome 時間: 2009-4-26 00:53
很不錯
current transformer幾錢到?
之前係farnell搵過貴到hi一聲-_-''''''
作者: VATSHU 時間: 2009-4-26 10:07
勁呀!C hing有冇祥細知料呀,真係好有興趣整個.
作者: hknightlife 時間: 2009-4-26 10:35
請問前輩MCU及ADC的供電如何安排? 是取自被測量的電源嗎? 會否影響測量結果?
作者: jwong852 時間: 2009-4-26 10:53
原帖由 funghome 於 2009-4-26 00:53 發表
很不錯
current transformer幾錢到?
之前係farnell搵過貴到hi一聲-_-''''''

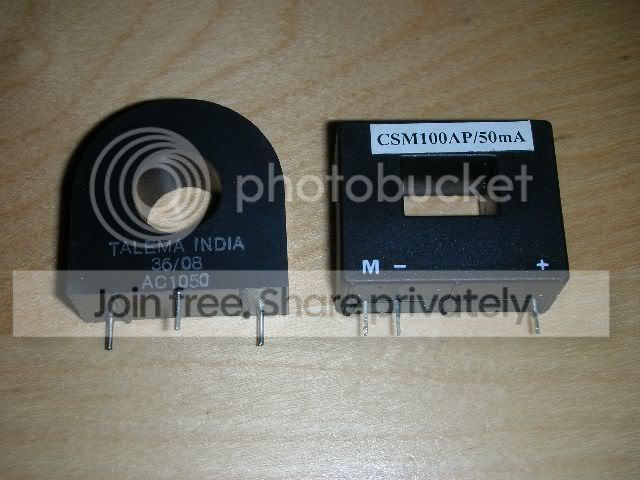

50A current transformer, RS 賣HK$33.2, 20A 賣HK$21.6/個 (in pack of 5) :
http://hongkong01.rs-online.com/web/search/searchBrowseAction.html?method=retrieveTfg&Ne=4294960157&N=4294898233+4294857296
係深圳重搵到個Active current transformer (右邊) , RMB60 :
用 Hall Effect sensor, 連DC 電流都度到, 不過要俾電+/- 15V, 最大食電50mA. 供電部份比我依家複雜, 又阻訂.
要做高精度就有用.
[ 本帖最後由 jwong852 於 2009-4-26 17:59 編輯 ]
作者: jwong852 時間: 2009-4-26 10:54
原帖由 某個阿水 於 2009-4-26 00:41 發表
lee 隻8051 用咩機來燒code~?
用ICP (in circuit programmer), 深圳賣RMB400.
[ 本帖最後由 jwong852 於 2009-4-26 11:04 編輯 ]
作者: jwong852 時間: 2009-4-26 11:00
原帖由 VATSHU 於 2009-4-26 10:07 發表
勁呀!C hing有冇祥細知料呀,真係好有興趣整個.

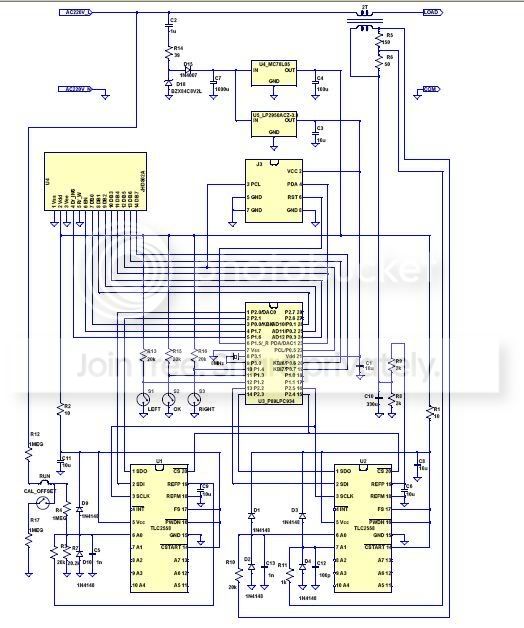

俾個線路吊下你引啦:
精華在software, 寫左6k assembly code.
作者: jwong852 時間: 2009-4-26 11:03
原帖由 hknightlife 於 2009-4-26 10:35 發表
請問前輩MCU及ADC的供電如何安排? 是取自被測量的電源嗎? 會否影響測量結果?
睇線路啦, current transformer 前取電, 唔會影響測量結果.
作者: cck888 時間: 2009-4-26 11:08
量產小小益下EPC會員
好想要一部
作者: sckds 時間: 2009-4-26 11:23
i want , too
作者: jwong852 時間: 2009-4-26 11:36
原帖由 Moderator 於 2009-4-25 22:26 發表
之前有人整個AC current meter 就以為係 wattmeter.
果舊野係我整既
#1講到明度唔到power factor
而且我只用佢泥參考
除非好似你咁走去度粒電容，否則一般產品power factor都上到~0.8
錯!!! 你屋企可能唔夠10%野power factor>0.8 :
PF>0.8 : 電水煲, 電熱水爐, 熨斗, 鎢絲炟, 有PFC o既電腦火牛
PF<0.8: 電視機, Hi-Fi, 所有AV 器材, 冷氣機, 風扇, 雪柜, 洗衣機, 光管(除非加左PFC cap), 慳電膽, 微波爐, 吸塵機, 所有無PFC o既linear 及 switching 火牛.
如果你部電腦火牛無PFC, 淨係度電流 X 電壓, 計出黎, 隨時俾佢嚇親.
作者: funghome 時間: 2009-4-26 11:44
原帖由 jwong852 於 2009-4-26 10:53 發表
50A current transformer, RS 賣HK$33.2, 20A 賣HK$21.6 (in pack of 5) :
http://hongkong01.rs-online.com/ ... 94898233+4294857296
係 ...
即係min 21.6x5?定21.6有5個?
之前想用ADE7753個d做wm
但個current transfromer貴下落唔到手
作者: jwong852 時間: 2009-4-26 12:18
原帖由 funghome 於 2009-4-26 11:44 發表
即係min 21.6x5?定21.6有5個?
之前想用ADE7753個d做wm
但個current transfromer貴下落唔到手
係21.6x5. $21.6/個, 最少買 HK$128.
作者: ～虎～ 時間: 2009-4-26 12:25
粒cap...PF=1.0
讀過AL Phys既都會笑
果隻野又貴又亂來 樓主果個勁
[ 本帖最後由 ～虎～ 於 2009-4-26 12:25 編輯 ]
作者: cli 時間: 2009-4-26 12:32
如果有量產我要兩部！
作者: poonpoon 時間: 2009-4-26 12:33
提示: 作者被禁止或刪除 內容自動屏蔽
作者: WLau 時間: 2009-4-26 12:42
原帖由 cli 於 2009-4-26 12:32 發表
如果有量產我要兩部！
Good!
Looking forward to hearing the good news.作者: 薯餅v.v 時間: 2009-4-26 13:28
原帖由 cck888 於 2009-4-26 11:08 發表
量產小小益下EPC會員
好想要一部
我都想買丫
一齊支持樓主~作者: pslleung 時間: 2009-4-26 13:42
Support
我要兩set。
作者: RaymondLok 時間: 2009-4-26 16:00
請問戈兩隻 12-bit ADC 個 sampling rate 幾多? c-hing
作者: foma 時間: 2009-4-26 16:20
我都想一部
作者: rossi_lao 時間: 2009-4-26 16:41
直流电流测唔测到
我系大陆，如果出成品，我可以帮到乜野手
作者: YES_MAN 時間: 2009-4-26 16:45
原帖由 rossi_lao 於 2009-4-26 16:41 發表
直流电流测唔测到
我系大陆，如果出成品，我可以帮到乜野手
直流电流Hall sensor先得
作者: porkchopforever 時間: 2009-4-26 17:12
用到 12-bit ADC，個 power supply 既 filtering 要求會唔會要好高 ？
作者: jwong852 時間: 2009-4-26 17:42
原帖由 RaymondLok 於 2009-4-26 16:00 發表
請問戈兩隻 12-bit ADC 個 sampling rate 幾多? c-hing
粒TLC2558自己最高可以行400ksps. 不過同我粒LPC934 o既 SPI mode 唔兼容, TLC2558係16-bit SPI, LPC934 係8-bit SPI, 所以用唔到o係公司project, 拿左黎做wattmeter, 依家推TLC係用software simulate 16-bit SPI, 所以幾慢, 我用4096sps, 加埋每個sample o既運算, 已經食左80% MCU (行8MHz) resource. 唔好浪費, 至用黎做wattmeter.
要量產wattmeter, 都唔會再用TLC2558, 又貴 (sample RMB80粒), 又唔兼容8-bit SPI. 所以呢個wattmeter 係自用, 唔會量產. 你地買隻好D o既大陸貨都係RMB200左右. 呢個料錢都唔止.
有興趣DIY o既就等我試埋隻ADC78H90, 如果行到8-bit SPI, sample rate 可以高好多, 又平D.
最初選TLC2558, 係貪佢有內置Vref, 電源noise要求低D. (呢果答埋樓上另一問題.)
[ 本帖最後由 jwong852 於 2009-4-26 17:56 編輯 ]
作者: BT 時間: 2009-4-26 18:27
唔會量產
作者: YES_MAN 時間: 2009-4-26 18:44
原帖由 jwong852 於 2009-4-26 17:42 發表
粒TLC2558自己最高可以行400ksps. 不過同我粒LPC934 o既 SPI mode 唔兼容, TLC2558係16-bit SPI, LPC934 係8-bit SPI, 所以用唔到o係公司project, 拿左黎做wattmeter, 依家推TLC係用software simulate 16-bit SPI, ...
一只ADC唔準咩，voltage assume 正弦波
因為line voltage一定係50Hz好準確，
detect voltage cross-over point, 用table乘個current reading
咁得唔得, 用少粒ADC
[ 本帖最後由 YES_MAN 於 2009-4-26 18:47 編輯 ]
作者: cck888 時間: 2009-4-26 19:35
原帖由 jwong852 於 2009-4-26 17:42 發表
粒TLC2558自己最高可以行400ksps. 不過同我粒LPC934 o既 SPI mode 唔兼容, TLC2558係16-bit SPI, LPC934 係8-bit SPI, 所以用唔到o係公司project, 拿左黎做wattmeter, 依家推TLC係用software simulate 16-bit SPI, ...
價錢唔係最主要
最主要真係好合用
整小量益下EPC網友
作者: OnlinePlayer 時間: 2009-4-26 19:38
樓主會唔會量產
平平地賣俾我地益下我地呢
作者: Offer 時間: 2009-4-26 19:52
I will use ADE7753 to build a A/C wattmeter
Apparent Energy, RMS Voltage & RMS Current
Active Energy
Reactive Energy
Power Quality Supervisory
[ 本帖最後由 Offer 於 2009-4-26 22:43 編輯 ]
作者: funghome 時間: 2009-4-26 20:17
搵下有冇5個人會DIY呢舊野
買個CIRCUIT TRAMSFORMER返黎分
作者: ktktkt 時間: 2009-4-26 20:46
相信樓主係唔會量產嘅
作者: 阿死 時間: 2009-4-26 21:12
支持本土原創
作者: jackli 時間: 2009-4-26 22:03
樓主, 兩隻唔該
作者: SilentAged 時間: 2009-4-26 22:25
重想要兩隻添。
作者: jwong852 時間: 2009-4-26 22:30
原帖由 YES_MAN 於 2009-4-26 18:44 發表
一只ADC唔準咩，voltage assume 正弦波
因為line voltage一定係50Hz好準確，
detect voltage cross-over point, 用table乘個current reading
咁得唔得, 用少粒ADC
呢個係"偷雞"o既做法, 你(好多大陸廠都習慣)要偷雞, 無話唔得. 不過誤差隨時>10%.
AC唔係100%正弦波, 失真隨時有10%, 一般削峰好嚴重, 因為整流電路都在Vpeak時取電.
用示波器睇下AC波型, 就知有幾差. 我要求係誤差<1%. 無法唔用2粒ADC.
作者: Offer 時間: 2009-4-26 22:42
原帖由 jwong852 於 2009-4-26 22:30 發表
呢個係"偷雞"o既做法, 你(好多大陸廠都習慣)要偷雞, 無話唔得. 不過誤差隨時>10%.
AC唔係100%正弦波, 失真隨時有10%, 一般削峰好嚴重, 因為整流電路都在Vpeak時取電.
用示波器睇下AC波型, 就知有幾差. 我要求係誤差
如果用ADE7753加埋好D的CT可以做到Class 1 合IEC要求,好多電力公司D電錶都係用佢
[ 本帖最後由 Offer 於 2009-4-26 22:45 編輯 ]
作者: jwong852 時間: 2009-4-26 22:46
原帖由 Offer 於 2009-4-26 19:52 發表
I will use AD7753 to build a A/C wattmeter
Apparent Energy, RMS Voltage & RMS Current
Active Energy
Reactive Energy
Power Quality Supervisory
YES, ADE7753 is a good and professional single phase metering IC and is quite cheap, <RMB20 from Shenzhen.
My project is not for commercial production, just use on-hand ready available components. If I will develop a commercial wattmeter, ADE7753 is a good candidate.
作者: Offer 時間: 2009-4-26 23:03
原帖由 jwong852 於 2009-4-26 22:46 發表
YES, ADE7753 is a good and professional single phase metering IC and is quite cheap,
我以前想過用ADE7753做Power Quality Monitor及駁電腦on line經Web睇Loadprofile 同理remote 開關,後來仲想加入DLT645-1997(國標電度表規約）通訊協定,不過後來有好多野未想通,結果
...........
[ 本帖最後由 Offer 於 2009-4-26 23:08 編輯 ]
作者: jackli 時間: 2009-4-26 23:09
原帖由 Offer 於 2009-4-26 23:03 發表
我以前想過用ADE7753做Power Quality Monitor及駁電腦on line經Web睇Loadprofile 同理remote 開關,後來仲想加入DLT645-1997(國標電度表規約）通訊協定,不過後來有好多野未想通,結果
...........
嘩, 你講果D野, 賣好貴嫁喎
作者: poonpoon 時間: 2009-4-26 23:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: rossi_lao 時間: 2009-4-26 23:24
睇唔明ade7753个datasheet
小弟English太差
作者: Offer 時間: 2009-4-26 23:31
原帖由 rossi_lao 於 2009-4-26 23:24 發表
睇唔明ade7753个datasheet
小弟English太差
如果只看Watt AD7755會簡單好多
因為只有脈沖輸出數下佢便有結果,初學8051都ok作者: Offer 時間: 2009-4-26 23:32
原帖由 poonpoon 於 2009-4-26 23:09 發表
唔通係咁.....勁~~~
http://www.trj-china.com/cn/client/productView.asp?id=785
ADE7753跟本就係電錶用
作者: poonpoon 時間: 2009-4-26 23:47
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 扣肉6600 時間: 2009-4-27 01:03
小弟需要一個師傅
因為小弟唔係學EE出身
作者: d7llmh 時間: 2009-4-27 22:47
純粹討論
個電源部分估計如下圖
R1=39R 1W
C1=1uF 400Vdc
C2,C4,C5,C6=None
D2=10V 1W zener diode
D1=1N4007
C3=C7=6u8 25V
LM317 用 78L05
意見一
用1uF HV cap 由220V降壓,
1uF 會限流去到6xmA,
zener用去1xmA, 79L05用去1xmA,
成個線路得3xmA用，得唔得呀？
意見二
1uF 400V MPE load 1.5W,
MTBF會好差
粒R1作用為fuse
死HV cap之後，燒zener之前，
粒R1應該燒斷先,
粒R1 正路揀1/2W fuse MOF
意見三
個線路屬Hot chassis,
隻手掂任何一點都觸電
對新手DIYer好危險
建議用回9V linear 牛仔
無6XmA之限制又安全
作者: poonpoon 時間: 2009-4-28 00:26
提示: 作者被禁止或刪除 內容自動屏蔽
作者: jwong852 時間: 2009-4-28 09:53
原帖由 d7llmh 於 2009-4-27 22:47 發表
純粹討論
個電源部分估計如下圖
R1=39R 1W
C1=1uF 400Vdc
C2,C4,C5,C6=None
D2=10V 1W zener diode
D1=1N4007
C3=C7=6u8 25V
LM317 用 78L05
意見一
用1uF HV cap 由220V降壓,
1uF 會限流去到6xmA,
zener用去1xmA, ...
1. 成個線路用 <25mA, 如果唔係, 又點行到俾你睇?
2. 我都有UL X2 1uF 250VAC cap, 不過放唔落, 至用住呢D唔係UL qualified cap. 自己用無所謂啦.
3. 就算用降壓牛, 都要hot chasis啦, 唔通又加多隻牛黎度AC電壓.
有本事玩得呢D project 都唔可以係新手啦, 我要求起馬EE year 2 以上程度, 唔識8051都玩唔掂啦.
作者: rutellor 時間: 2009-4-28 10:14
有無analog方法?
作者: d7llmh 時間: 2009-4-28 14:29
原帖由 jwong852 於 2009-4-28 09:53 發表
1. 成個線路用 <25mA, 如果唔係, 又點行到俾你睇?
2. 我都有UL X2 1uF 250VAC cap, 不過放唔落, 至用住呢D唔係UL qualified cap. 自己用無所謂啦.
3. 就算用降壓牛, 都要hot chasis啦, 唔通又加多隻牛黎度AC電壓
唔好話轉用VFD,
點多粒LED做LCD backlight或power indicator都可能唔得
講開hot chassis, 唔係知就無事，
我識人一時大意，夾oscope個GND落hot chassis 個GND去度waveform,
睇住佢一夾果下，火光四濺，佢傻左咁唔識反應，
真係呆若木雞。
Hot chassis一定要用isolation transformer先好玩。
作者: poonpoon 時間: 2009-4-28 16:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: edwardfcy 時間: 2009-4-28 20:36 標題: 回覆 64# 的帖子
我相信松下(M嘜)的出品應該得囉
作者: jwong852 時間: 2009-4-29 18:23
deleted
[ 本帖最後由 jwong852 於 2009-4-30 12:07 編輯 ]
作者: kongisp 時間: 2009-4-29 19:37
tatal成本要幾多到？
作者: dick_lai 時間: 2009-4-29 19:45
有咩用?
作者: free888368 時間: 2009-4-29 23:23
我都想要一部
作者: GhosTLW 時間: 2009-4-30 00:03
樓主真強
作者: morris 時間: 2009-4-30 03:25
本帖最後由 morris 於 2024-3-22 00:08 編輯
......
作者: YES_MAN 時間: 2009-4-30 03:47
原帖由 jwong852 於 2009-4-29 18:23 發表
個brennenstuhl PM230 wattmeter依家放HK100, PM快者得:
http://www.hkepc.com/forum/viewt ... e%3D1&frombbs=1
PM快者得
睇來又有人俾人扣錢
不過d錢都唔知有咩q用
作者: celic 時間: 2009-4-30 15:16
原帖由 jwong852 於 2009-4-25 19:21 發表
修牛成日要mon住個input power, 之前買咗個brennenstuhl PM230 wattmeter, 壞都壞咗2次.
之前有人整個AC current meter 就以為係 wattmeter.
度power factor, brennenstuhl ...
PLEASE CLOSED YOUR SELL TOPIC,
POST TO 交易廣場(其它類),
作者: kentnklee 時間: 2009-5-5 22:07
deleted
[ 本帖最後由 kentnklee 於 2009-5-12 20:20 編輯 ]
作者: FFVII 時間: 2009-5-14 00:07
好想要一部
作者: hotblood 時間: 2009-5-17 17:42
原帖由 jwong852 於 2009-4-26 17:42 發表
要量產wattmeter, 都唔會再用TLC2558, 又貴 (sample RMB80粒), 又唔兼容8-bit SPI. 所以呢個wattmeter 係自用, 唔會量產. 你地買隻好D o既大陸貨都係RMB200左右. 呢個料錢都唔止.
可否介紹一隻市面上你覺得 OK 而又平0既 wattmeter 呢?
作者: ray9791 時間: 2009-5-17 17:56
提示: 作者被禁止或刪除 內容自動屏蔽
作者: goodboy500 時間: 2009-5-22 07:17
樓主會唔會量產
平平地賣俾我地益下我地呢
作者: goodboy500 時間: 2009-5-25 21:18
ching 軟硬都掂
作者: goodboy500 時間: 2009-5-25 22:36
好想要
作者: henrysar 時間: 2009-5-25 23:15
brother well done
