作者: thuylan520 時間: 2021-4-2 20:38 標題: 筆電起飛了嗎？試試積木"水冷" 筆電架
本帖最後由 thuylan520 於 2021-4-25 21:53 編輯
筆電雖然便攜 , 但一直存在著散熱的問題，尤其在跑一些3A大作，那種猶如飛機起飛的聲音，除非是戴上耳機，否則真的令人吃不消。

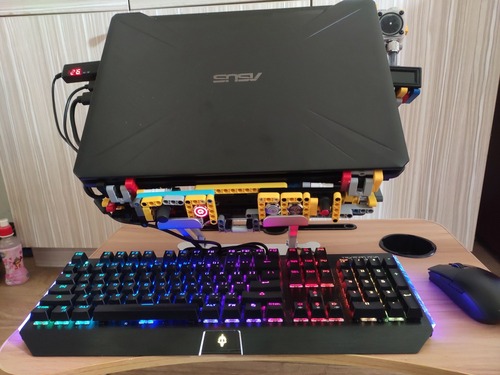

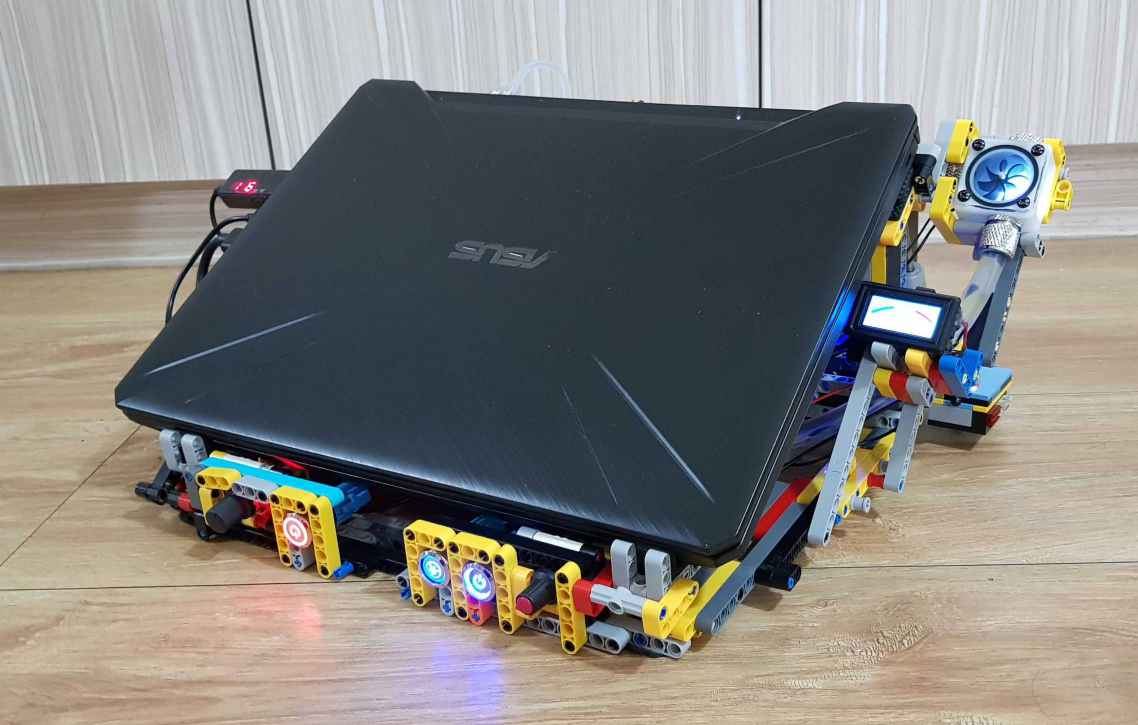

▼先放張完成照

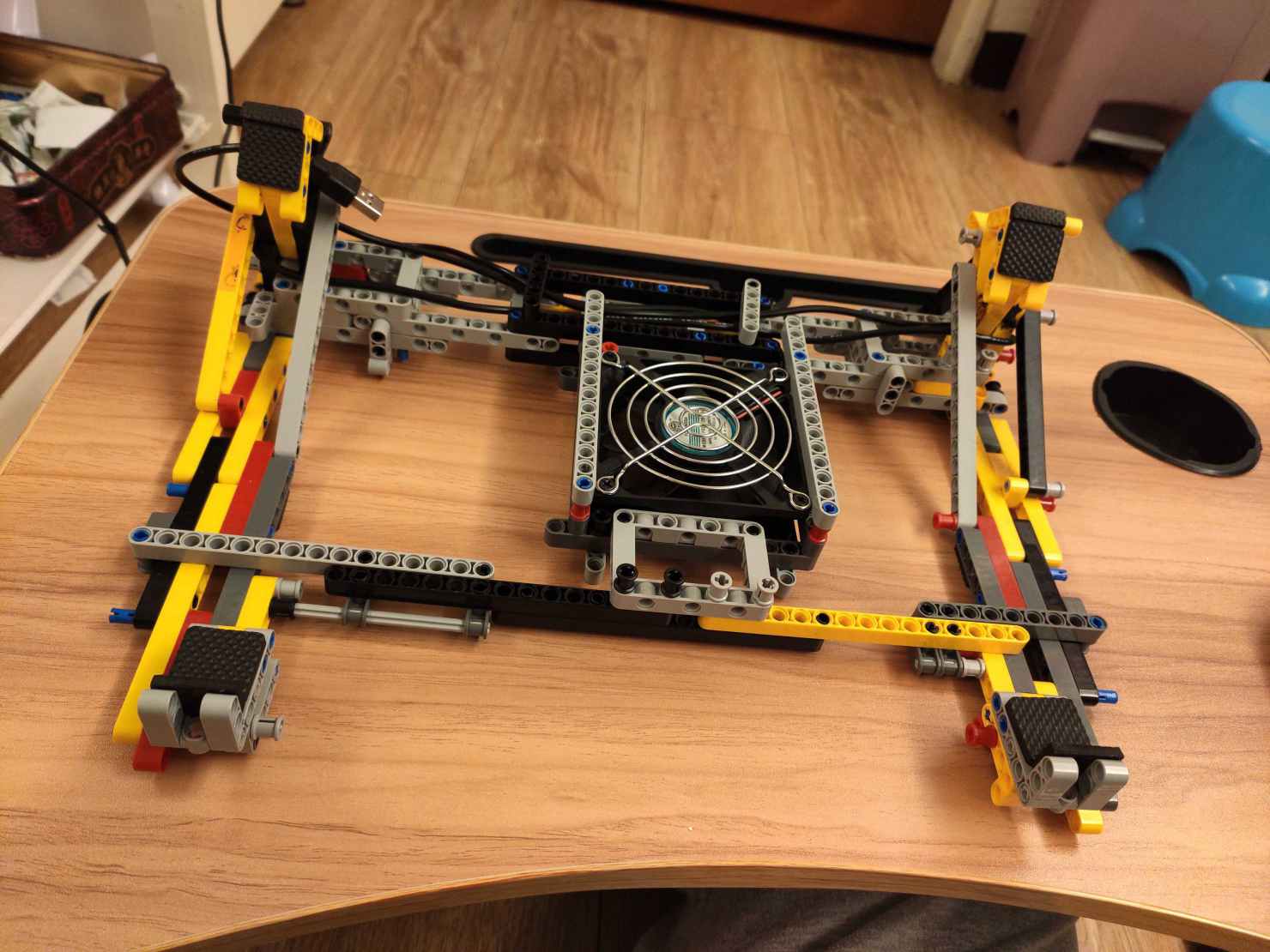

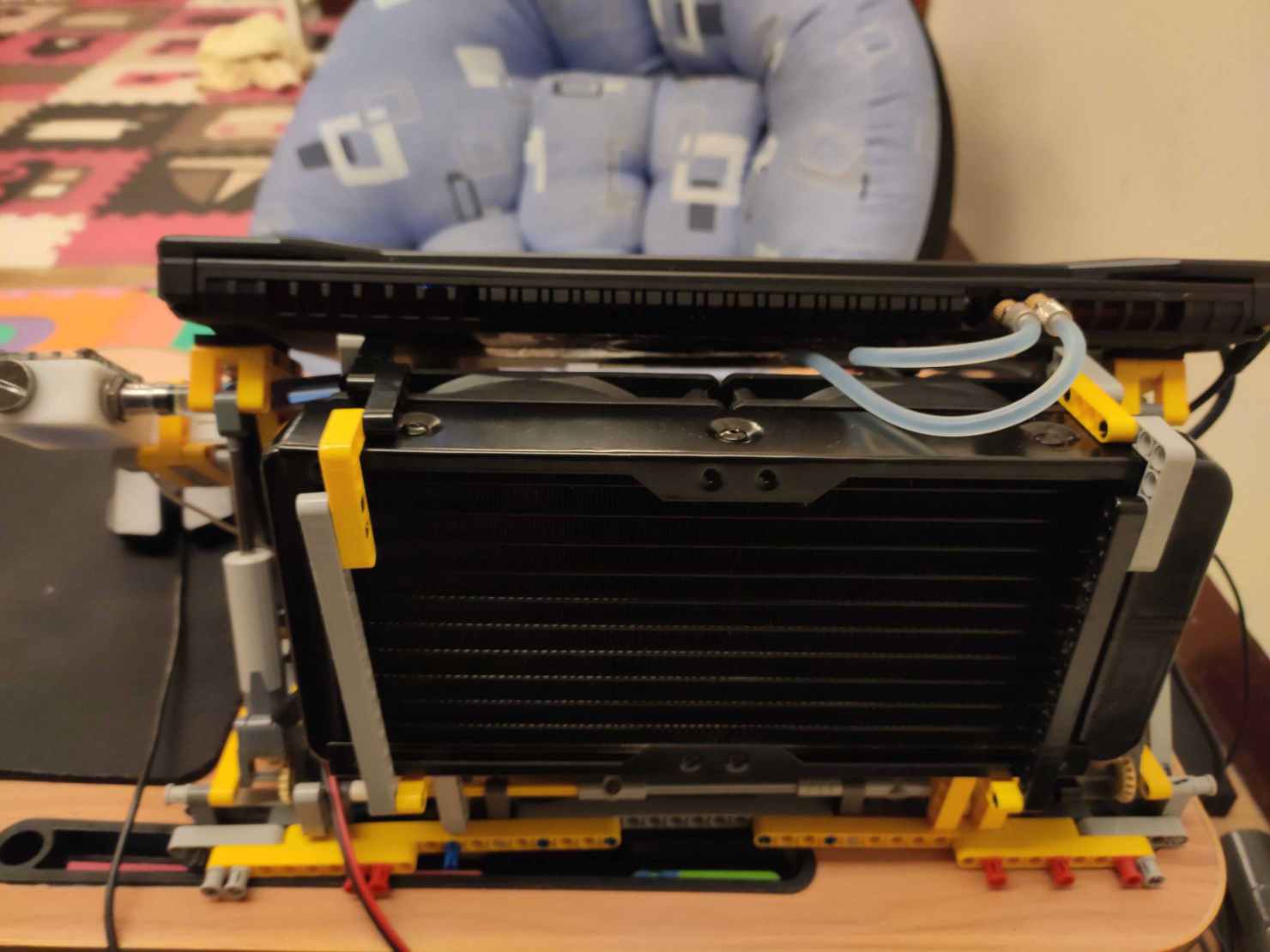

▼早前在網上看過一些用積木製作的筆電架，家中剛好有沒用的積木，自己也試做了一個，除了顏色搭配外，看起來還不錯，然而筆電架對於降溫是有限的。

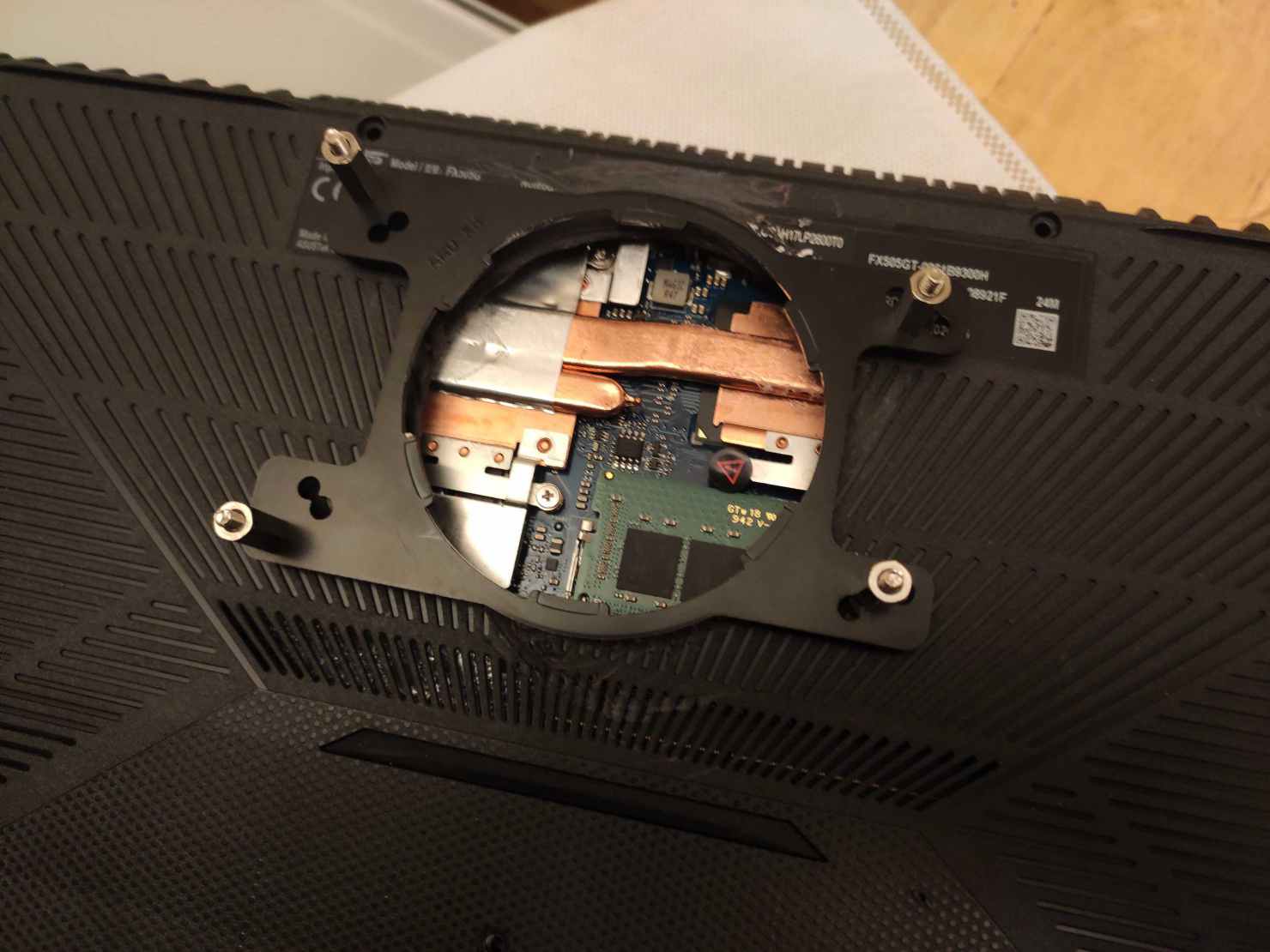

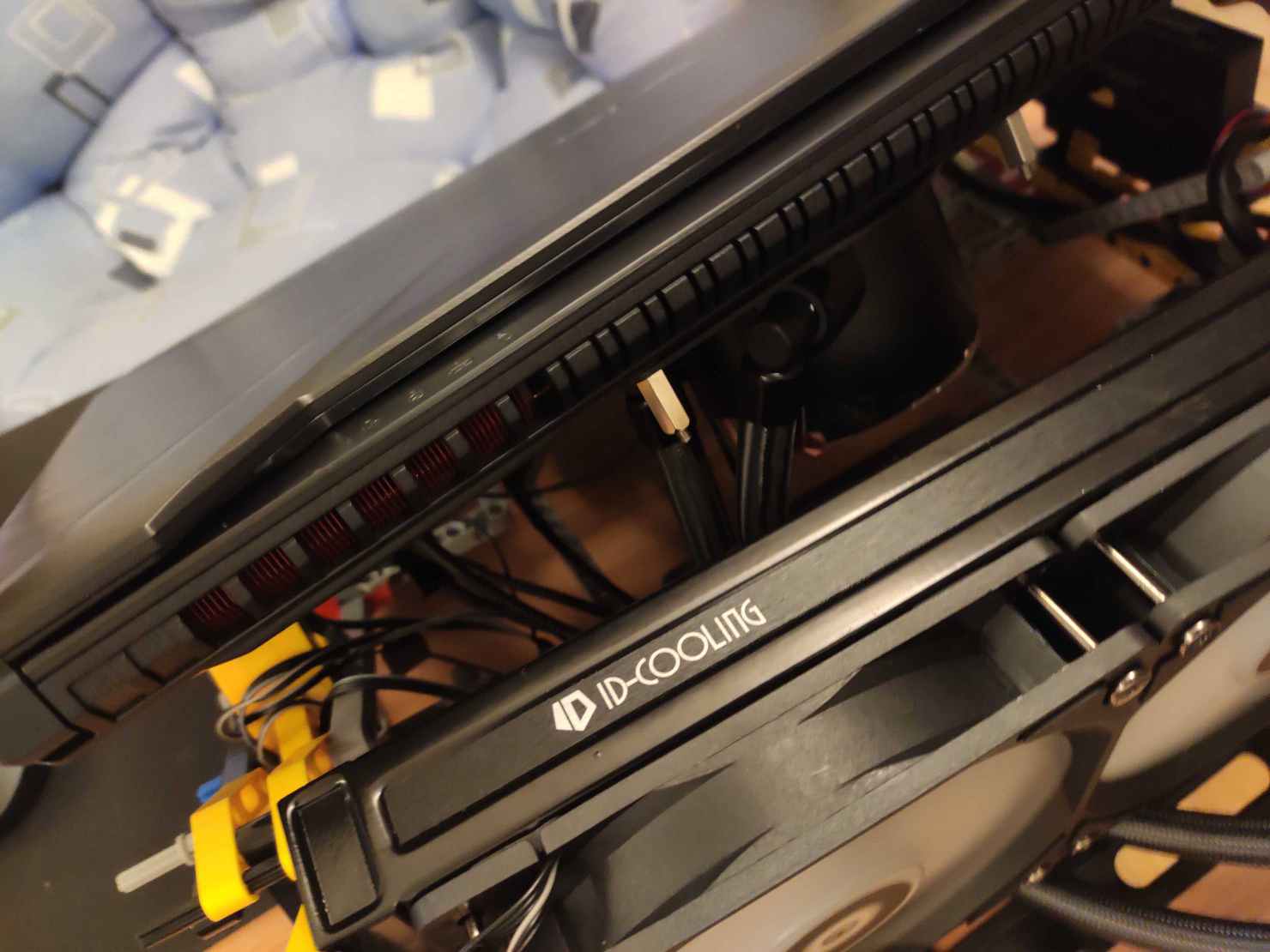

▼我的作法是拆開筆電的下蓋，然後在下蓋開了個比水冷頭稍大的洞，其位置就是大概在散熱銅管上，把支架裝在下蓋開孔處上。
因為筆電就是要攜帶方便，所以我找了個有卡扣式的水冷頭，比較方便拆卸。

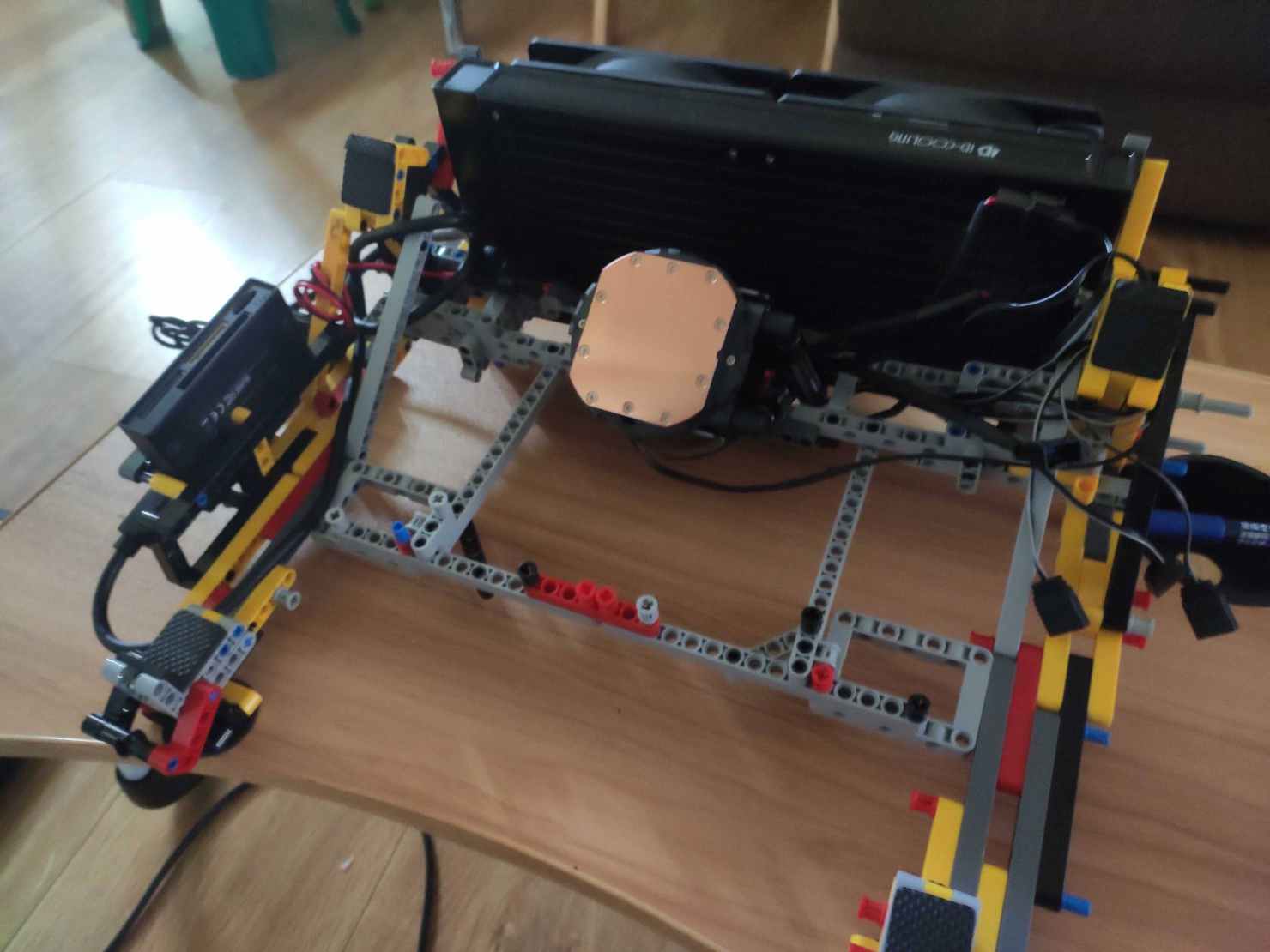

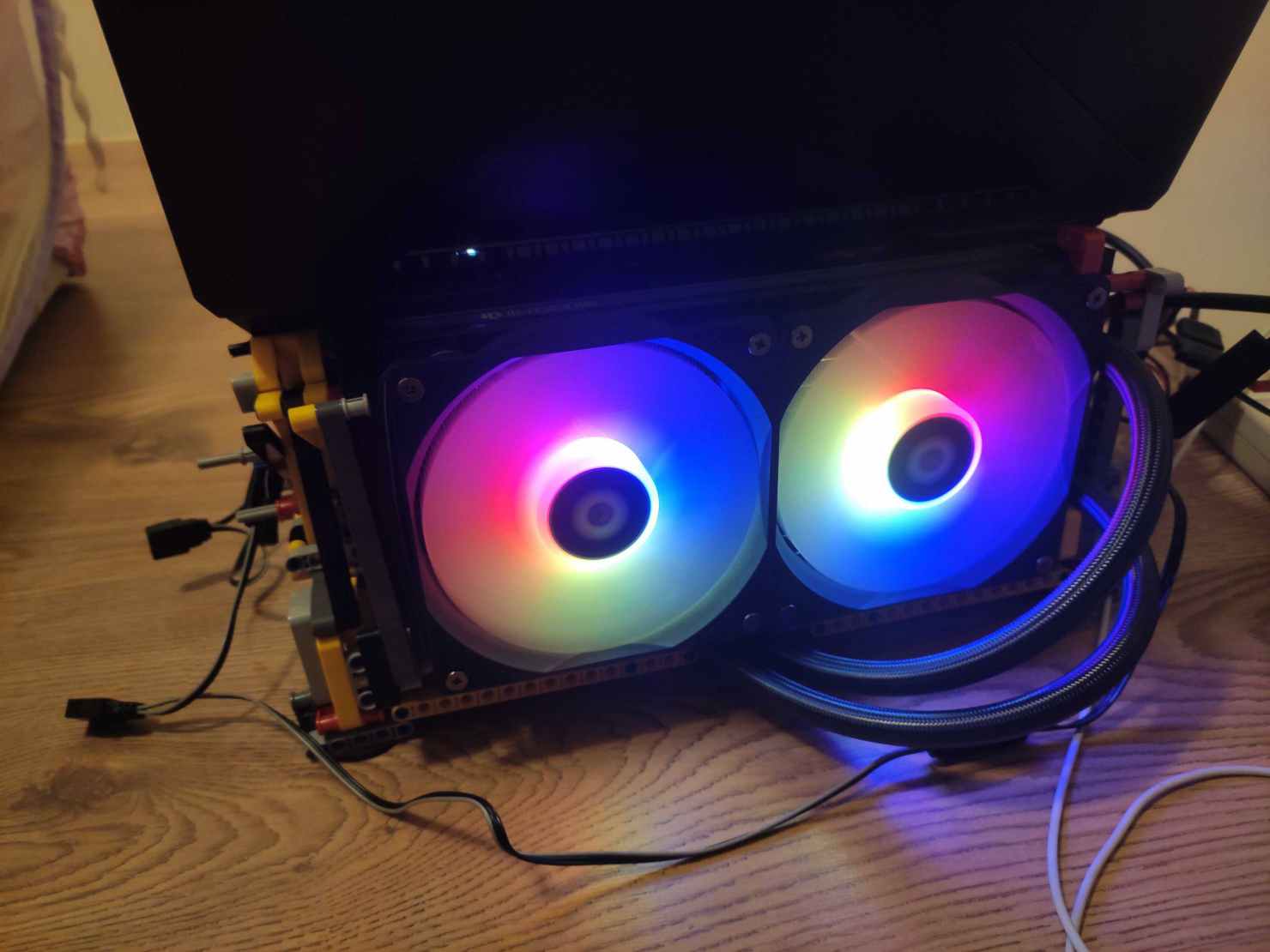

▼水冷排及風扇裝上積木，接著把水冷頭裝上筆電，啟動……
呃……沒插電怎麼啟動……？
之後買了轉接頭跟DC 升壓線，至於為什麼不用變壓器呢？因為又要多一個插頭，在搬運中很麻煩，所以就用升壓線來代替。接著使用DC 升壓線把USB的5V升壓成12V，啟動……這次成功了，可是經過測試,頂多只降個10來度...失敗....
後來研究了一下，應該是水冷頭接觸面積的問題，如果拆掉散熱銅管，直接接觸CPU或GPU會有更好的降溫幅度，然而這麼做, 勢必要犧牲掉風冷，所以就此作罷，尋找別的方法。
而"一體式水冷"的方案,就到此為止 .
至於下蓋 的洞 ，就沒用了， 等全部結束後 ，再去"淘" 個回來換。
-------------------------------------------------------------------------------------------------------
新的方案使用的是＂分體式水冷"

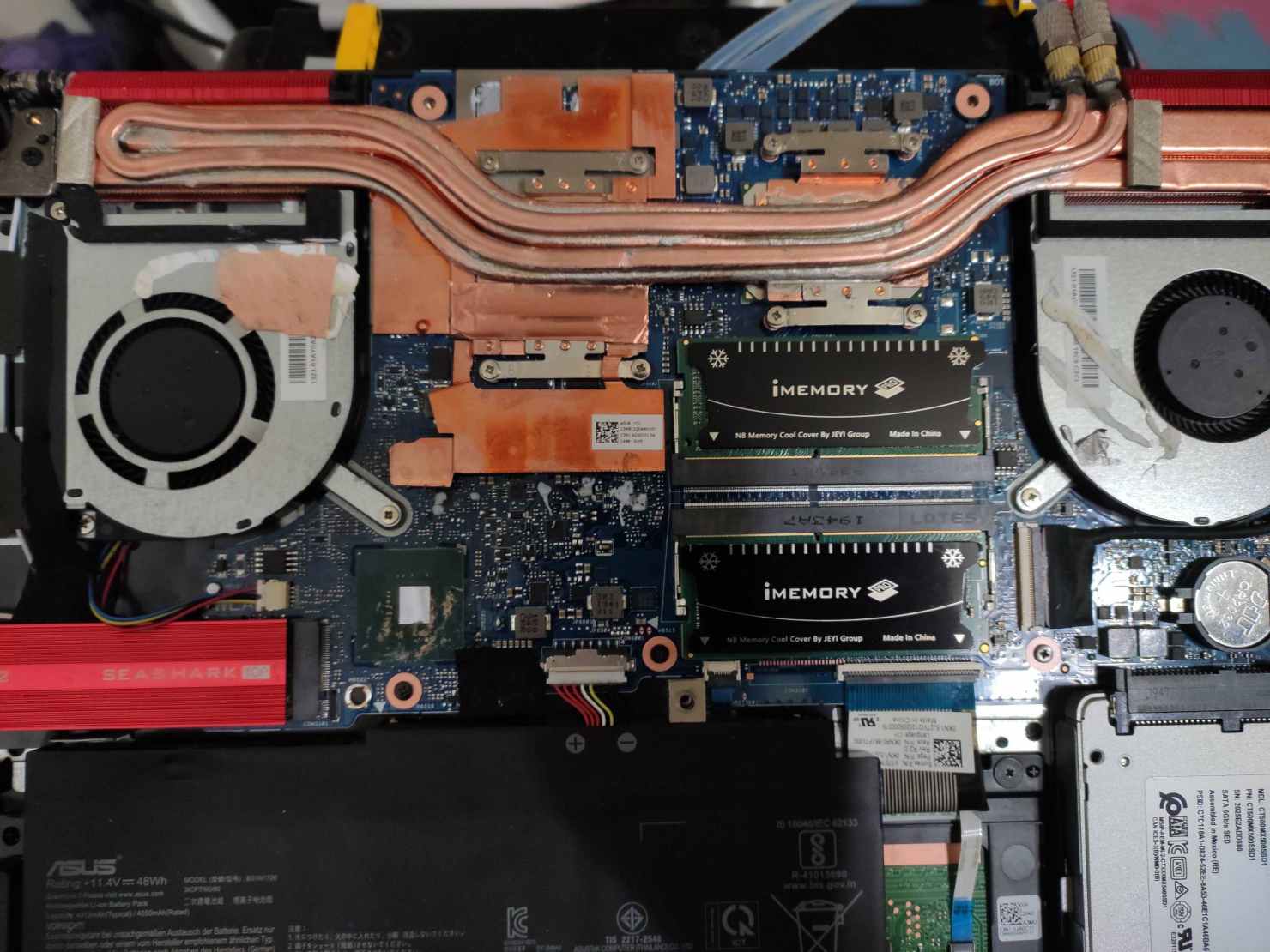

▼先是把銅管凹成跟筆電的散熱銅管一樣的形狀並且要貼服散熱銅管，然後使用低溫錫膏焊上，接著使用"液態金屬"，上機過程沒拍照，只好直接上完成照。

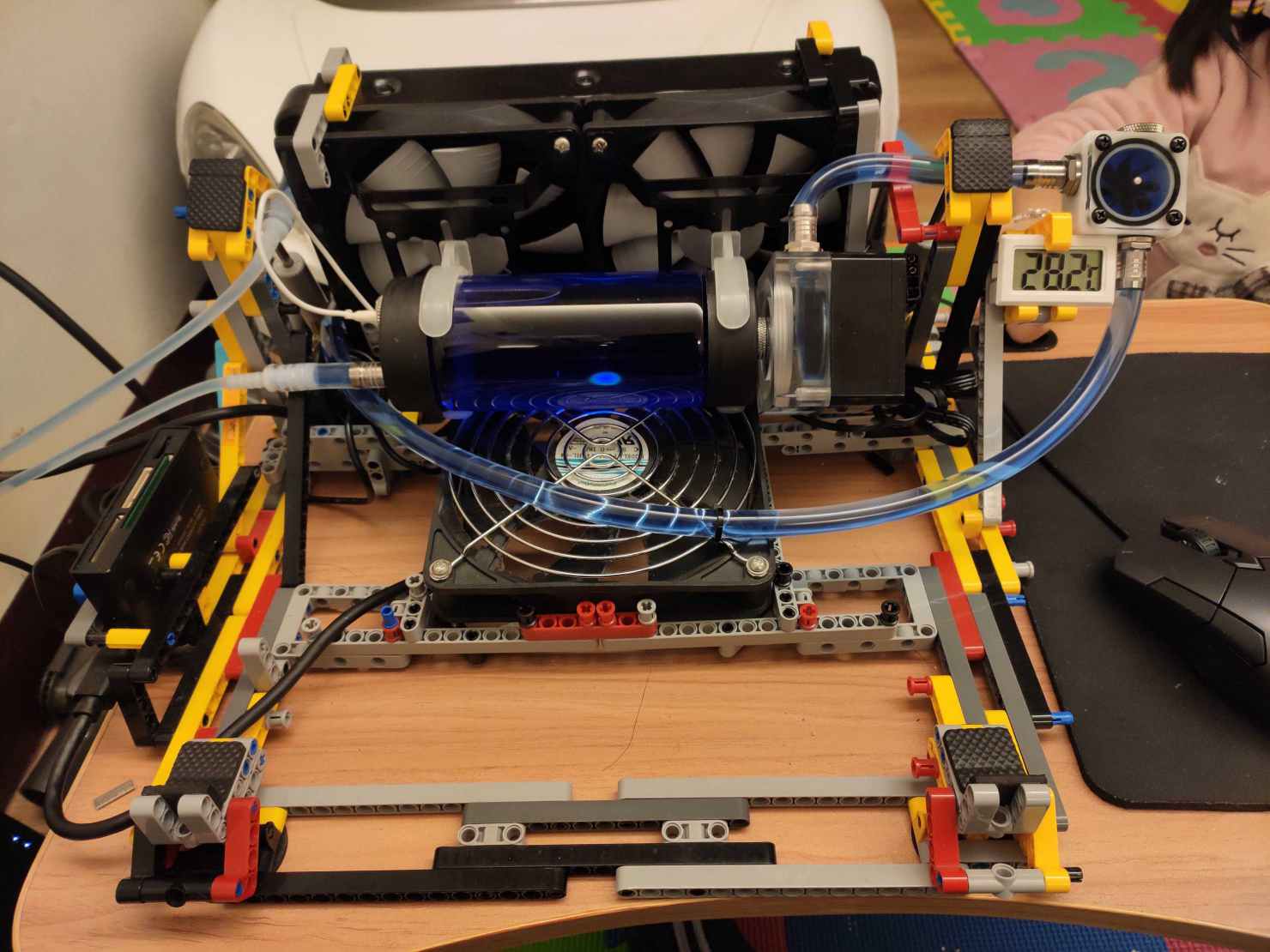

▼接著就是把水箱、風扇跟水冷排塞進去筆電架上，接上水管，再加上水流計跟溫度計，之後加冷卻水啟動……這次成功了。
測試結果:
室溫23度，CPU溫度從原本的9X度降到6X度，GPU溫度也從7x度降到4X度。
耳朵也清淨多了，因為飛機不再起飛了，風扇轉速從原本的5XXX轉降到頂多3XXX轉。
▼因為風扇跟水冷泵無法控制，使用上有些不便，所以追加了幾個旋鈕及按鈕開關。
加了一個放置螺絲的小盒子，這些螺絲是用來在管路拆除後，塞住管路的。而在買水流計時，只挑了個便宜貨，沒有燈效，索性自己直接安裝燈在水流計後面，開關則跟溫度計安裝在一起。
後來在拔除管路時，管內水會流出，雖然可以用別的方法讓水不會流出，但我想用的更方便點，所以又著手進行改造，希望能按個鍵就把管內水抽除。
然而在進行測試時，發現水箱要立起或是水量要很少，但立起水箱，筆電架的空間不足，而水量少，水溫則容易升高，只好作罷。
如各位有什麼好方法，給個建議，前提是不要去動原本的結構，因為那將會是個大工程。

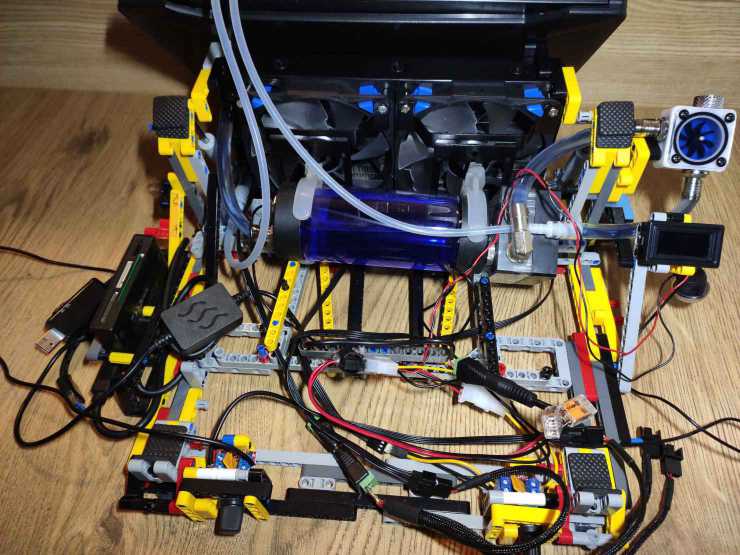

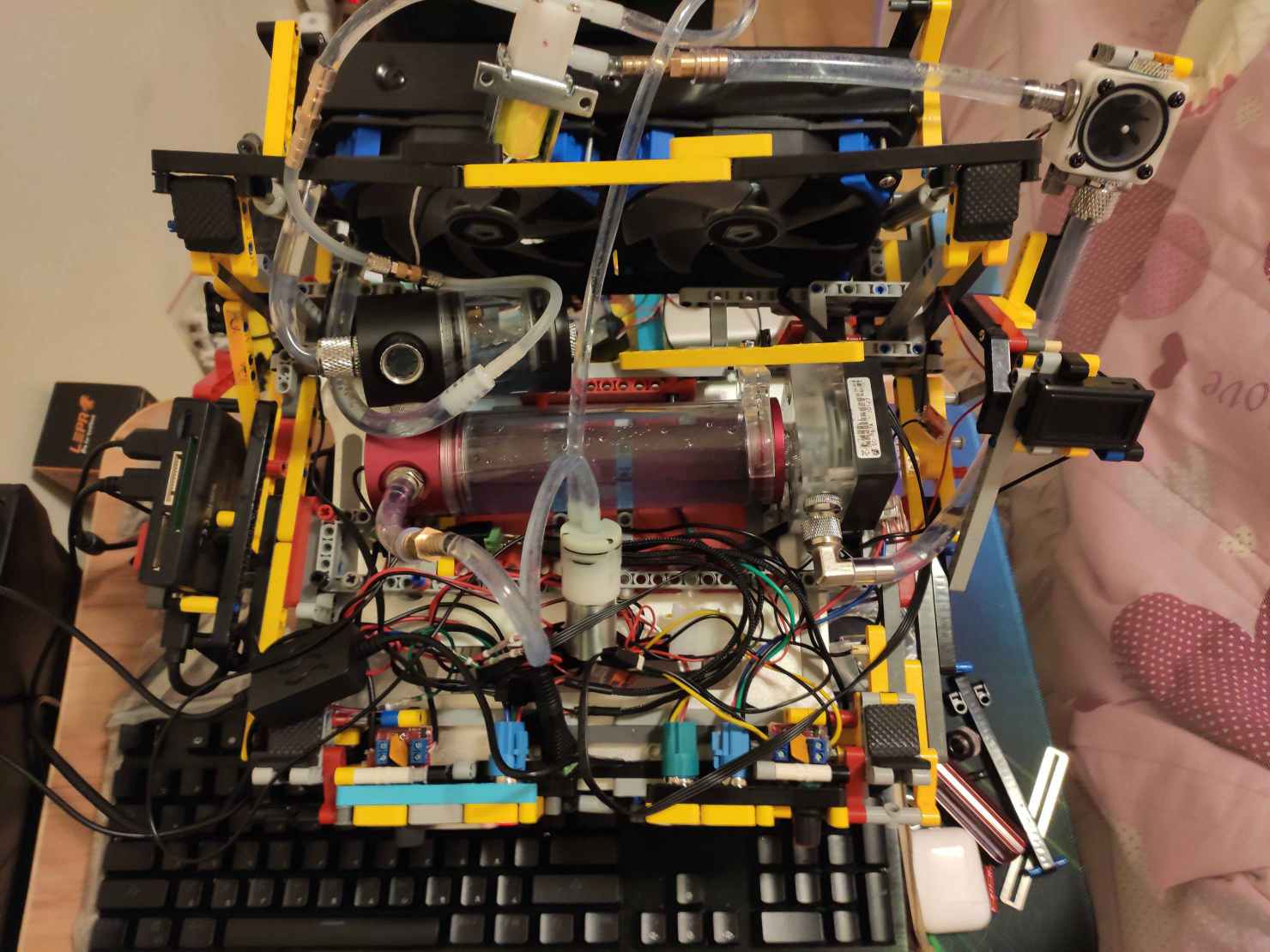

▼放上一張裝好線路的照片，亂到不行。
▼由於"一鍵抽水"目前卡關 , 我就把抽水泵及電磁閥先行移除 , 然後把線路重整 , 接著做個"電箱蓋" , 把線路收在裡面。
這樣大致上就完成了......
接下來就放些完成的照片 :

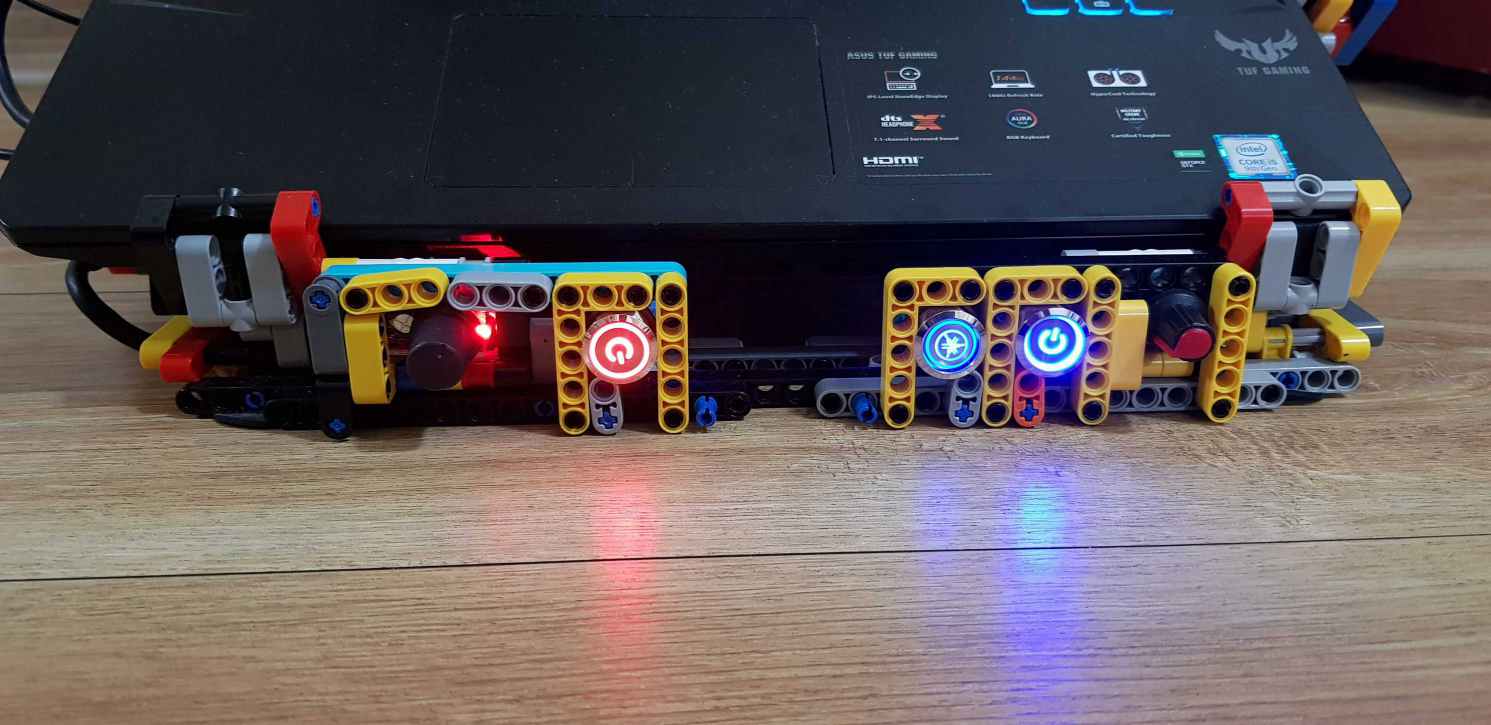

▼"水冷啟動按鈕" 由左依序為 : 風扇旋鈕 . 抽水泵 . 電磁閥 以及水冷泵旋鈕

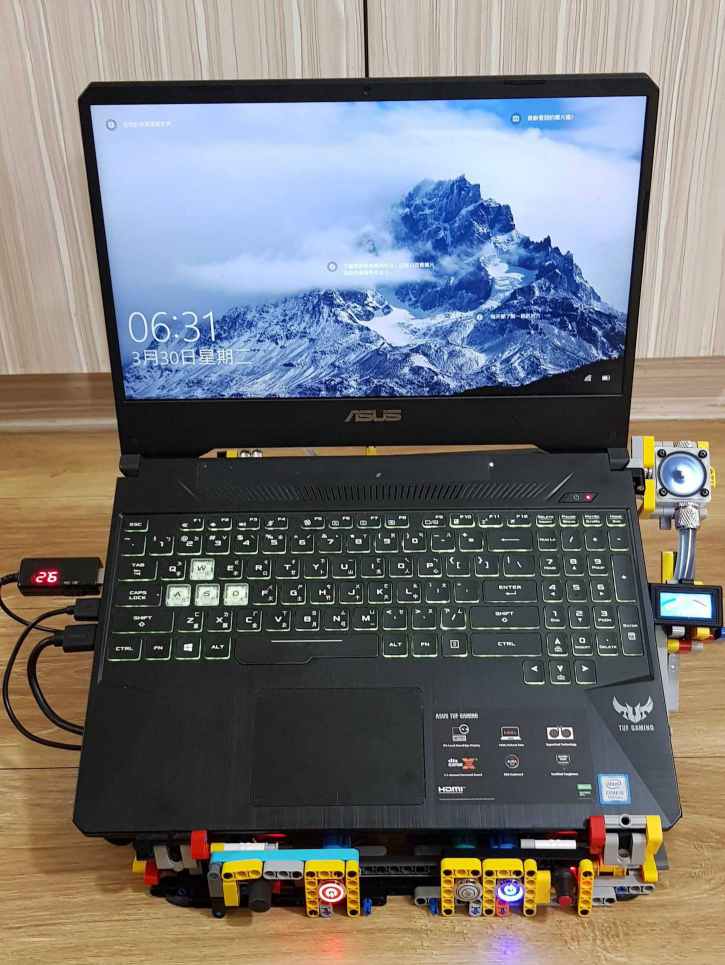

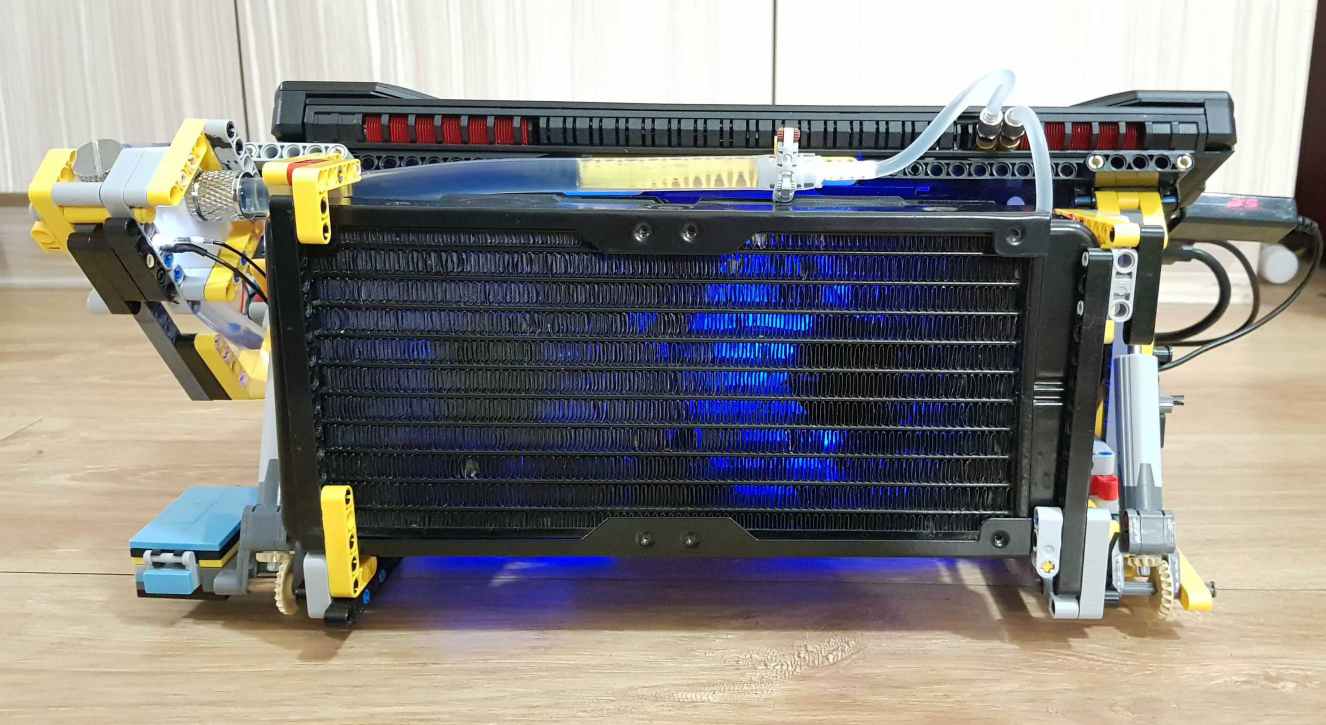

▼正面照 :

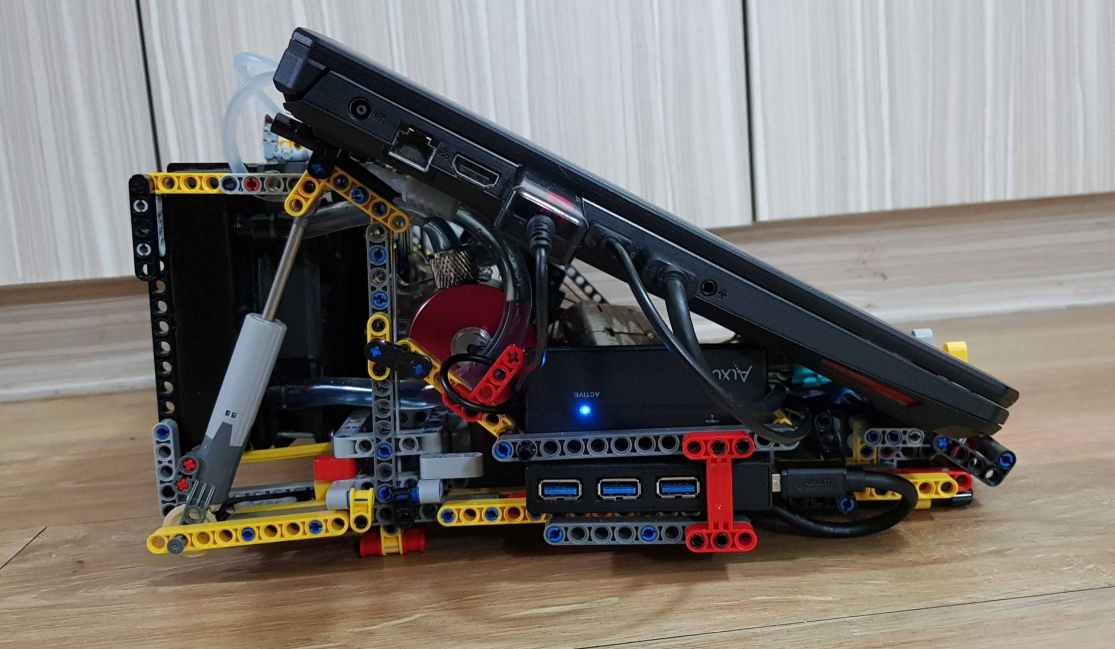

▼右側照:

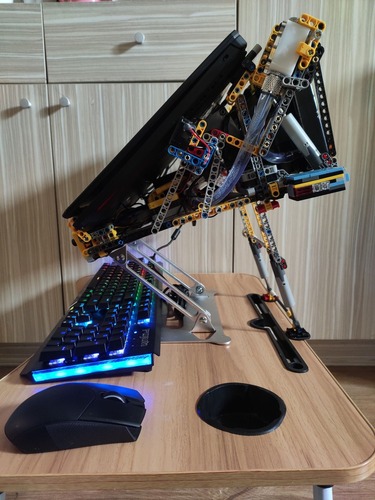

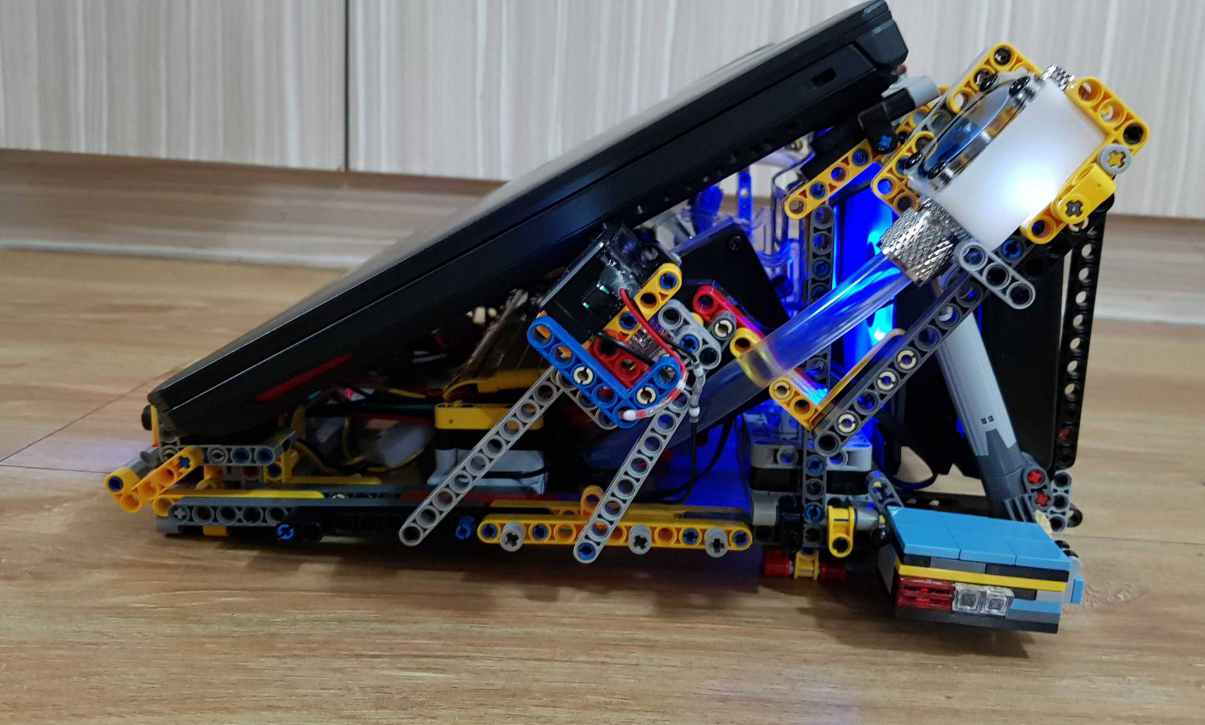

▼左側照 :

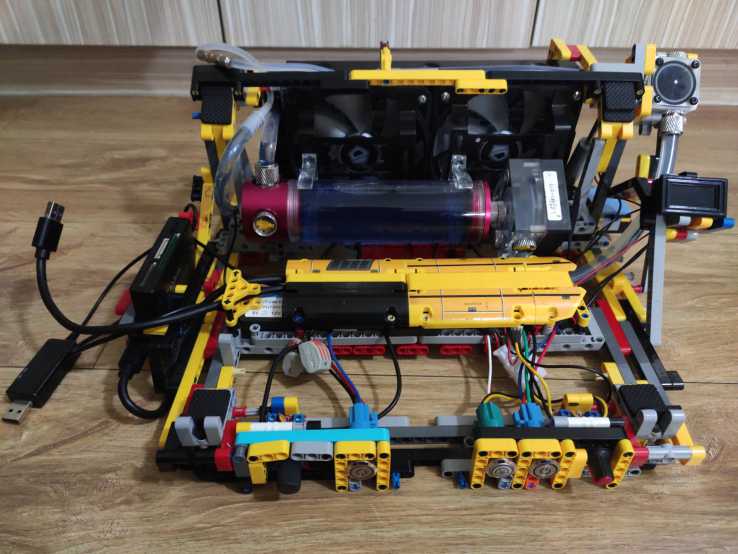

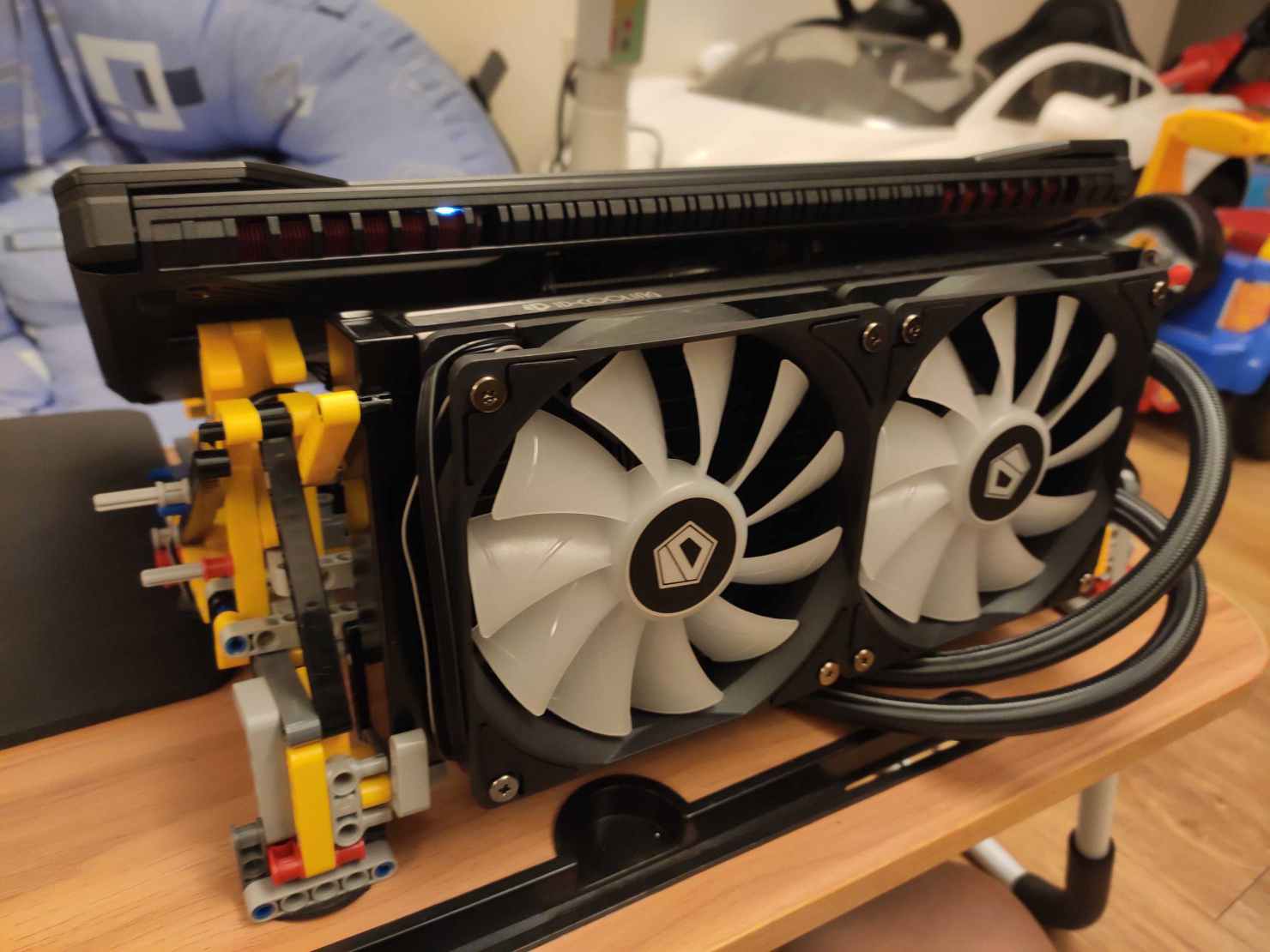

▼背後照 :
這樣就算改裝成水冷 ,筆電在脫離或攜帶上並不會因改裝水冷而造成什麼麻煩 , 而且原本的風冷也沒有破壞.等轉快接頭到後，再更新
---------------------------------------------------------------------------------------------------
210413 更新:
"止水快接頭"終於到手了 !!可是跟我想的不太一樣.....它只有母頭止水,而公頭並沒有止水功能 , 那只好把抽水系統搞好吧..... 這幾天重新想好的配置圖...

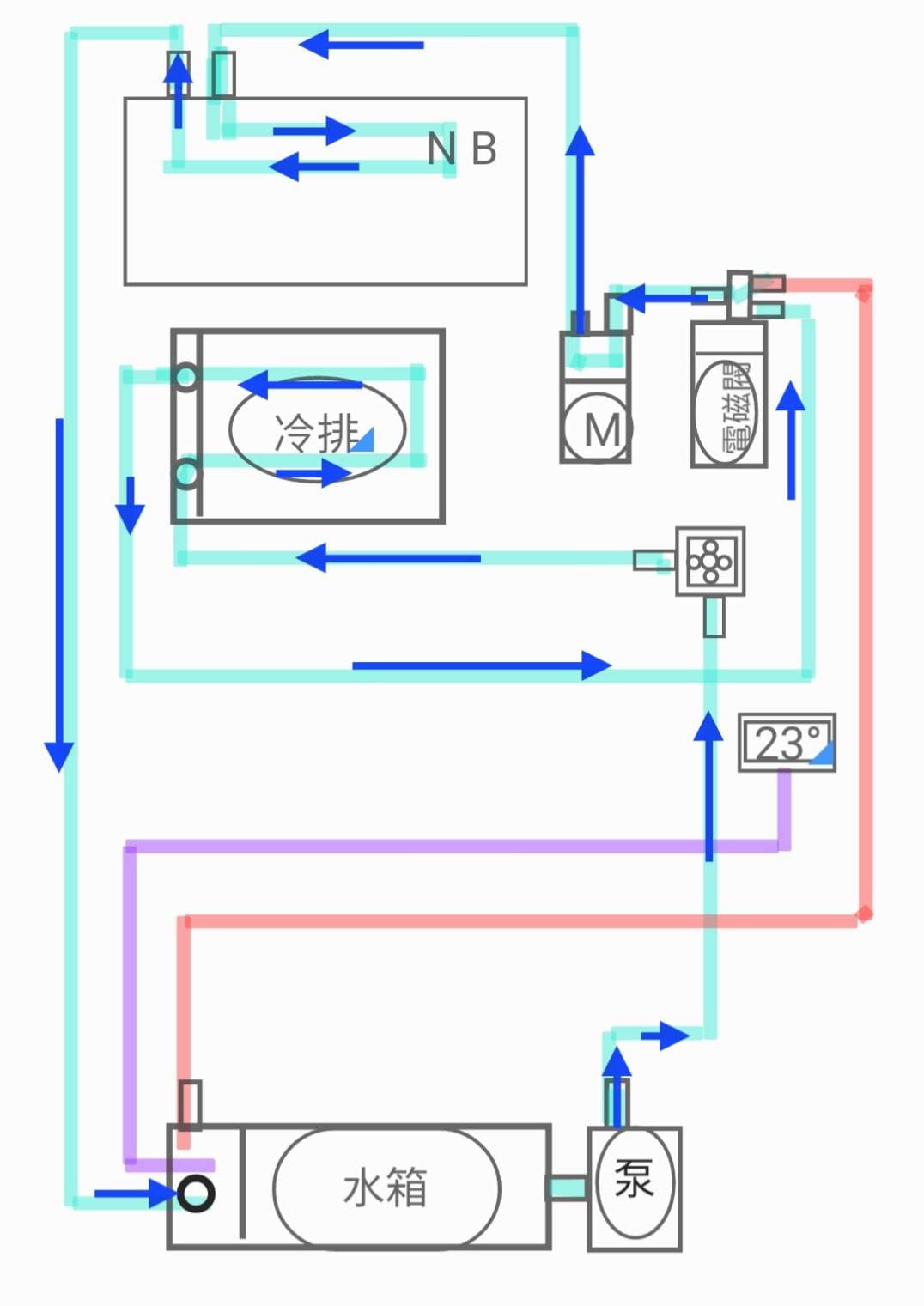

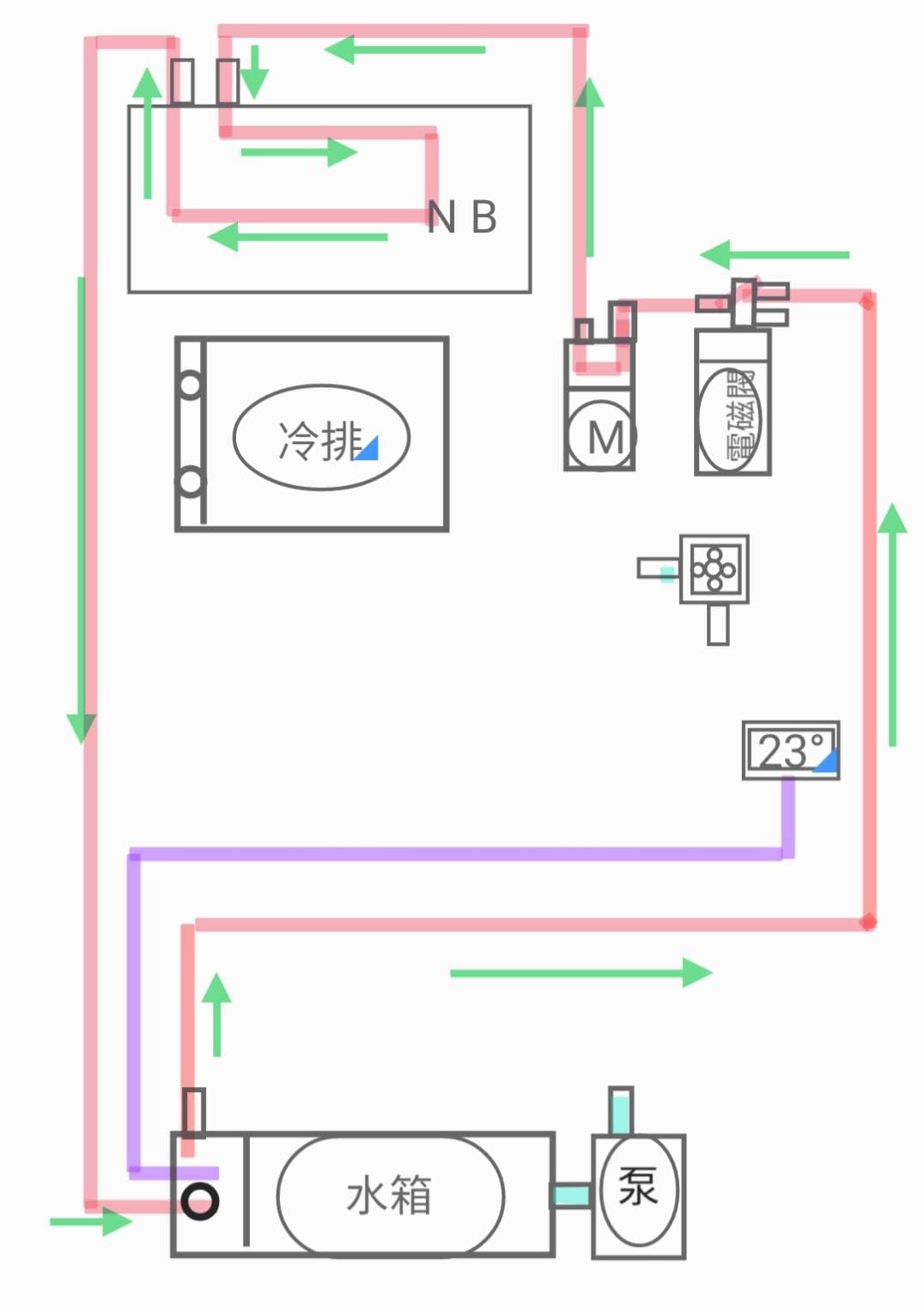

▼這張是正常運作時的水路 :
▼這張是抽水時的水路 :(省略了一般水路的線,這樣看得比較清楚)
我利用電磁閥改變了水路,接著使用第二顆抽水泵,將管內水抽回水箱內....接下來我將把"止水快接頭",及已拆掉的電磁閥跟抽水泵都一併裝上 之後就等有空閒時間再做更新......
----------------------------------------------------------------------------------------------
210418 更新 :
終於把"止水快接頭"及已拆掉的電磁閥跟抽水泵, 照著水路圖裝好了,接著加入水冷液,
經過測試後,終於成功了!!
▼由於有些人好像看不太懂筆電改裝成這樣,還是否會犧牲掉筆電的便攜性,所以就拍了個視頻,這樣看得比較清楚
[youtube]a0wOGZgalo0[/youtube]
玩了幾天, 脖子突然"落枕".........
原因是筆電太矮，又加上長時間坐在那種"床上折疊小桌子" 前玩，看來筆電要架高一點了。
本來想說用積木架高，結果發現數量嚴重不足，就放棄了........

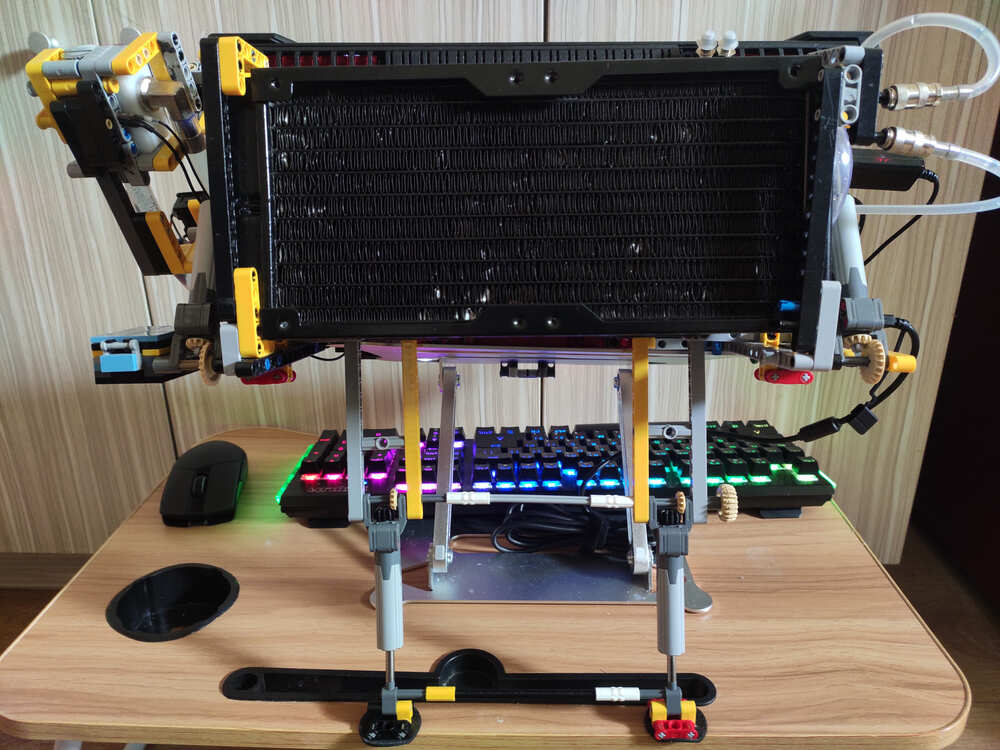

後來發現晾在一旁許久的"筆電架" (家裡小朋友既然拿來當"鋼彈的格納庫") ，想說把"積木水冷架" 整個裝到上面去，沒想到既然可以耶，隨後就稍微改裝一下，用積木把它固定在筆電架上，買了個鍵盤，這樣舒服多了.........

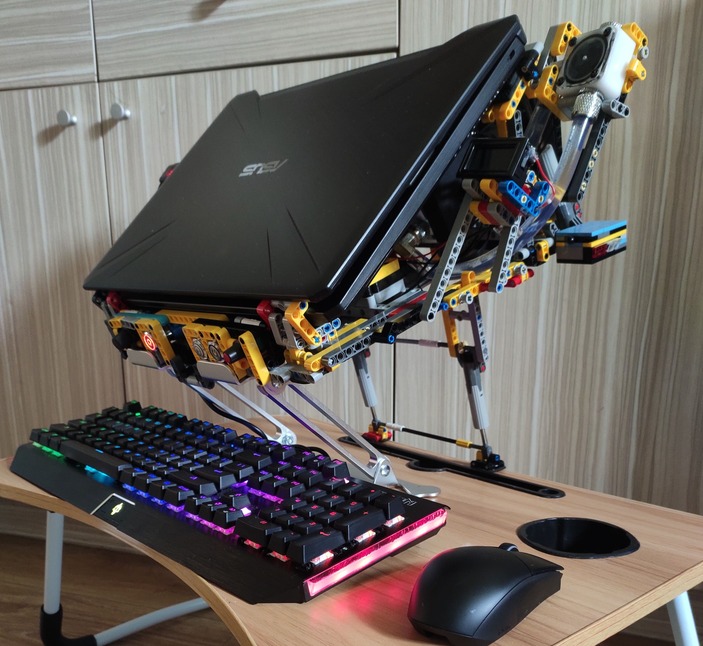

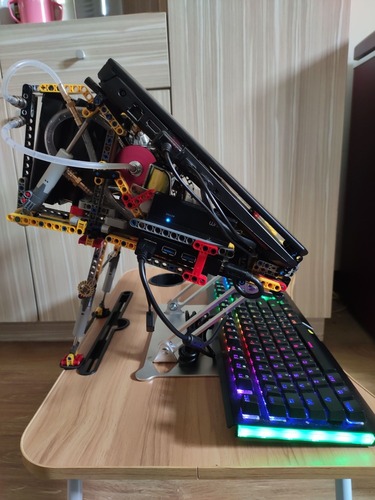

完成照 :
本來想追加"副屏幕", 初步構想已經好了，可惜礙於筆電電源已經被我榨乾了，就放棄了......
以上的筆電就改裝完成了！以後如有新的作品，再來跟大家分享，謝謝！
