作者: windwithme 時間: 2025-8-2 21:04 標題: Thunderbolt 5效能實測OWC外接SSD與Thunderbolt Share分享
開頭先回顧一下Thunderbolt發展史，在2011年由Intel所推出，印象中那幾年在評測高階主機板或筆記型電腦時，偶爾會看到搭載Thunderbolt 1或2的Mini DisplayPort接孔的設計。
直到2015年Thunderbolt 3導入Type-C接孔後，後續能見度逐年緩步提升，不過當年Type-C也不過早一年推出，所以能見度也不高就是了。
接著是2020年Thunderbolt 4與去年推出的最新Thunderbolt 5，主要特色都是運用當下的最高頻寬傳輸規格，應用到影像、菊鏈、資料等使用情境，以下TB為Thunderbolt簡稱。
TB5主要特色有雙向傳輸最高達80 Gbps、單向傳輸最高達120 Gbps、最高240W快速充電、4K最高240Hz更新率、最多支援5個Thunderbolt菊鍊，比上一代TB4有些規格提升不少。

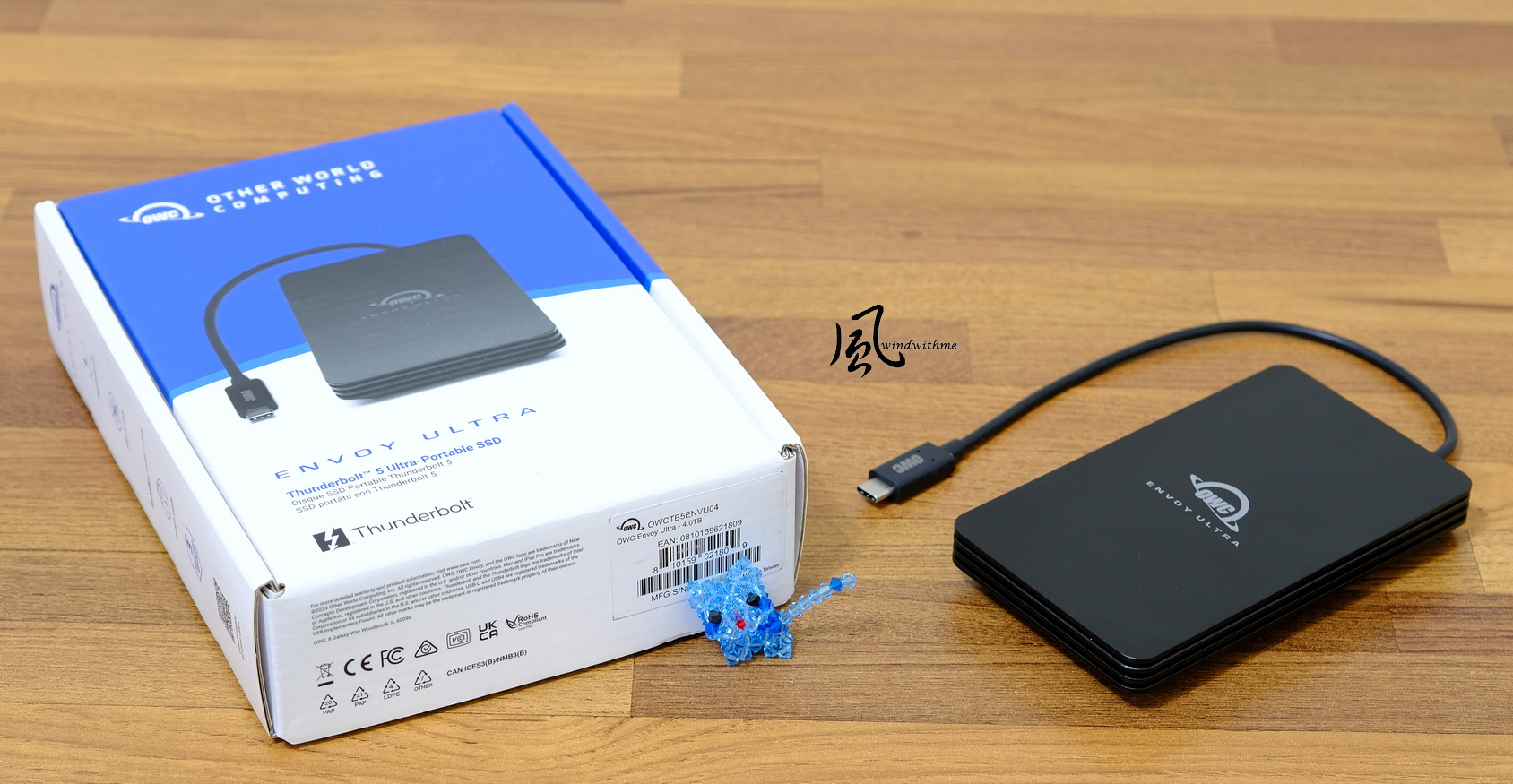

首先看到OWC推出Envoy Ultra Thunderbolt 5外接式SSD，有2TB與4TB版本。
由大型黑色鋁製散熱外殼，強調靜音無風扇。

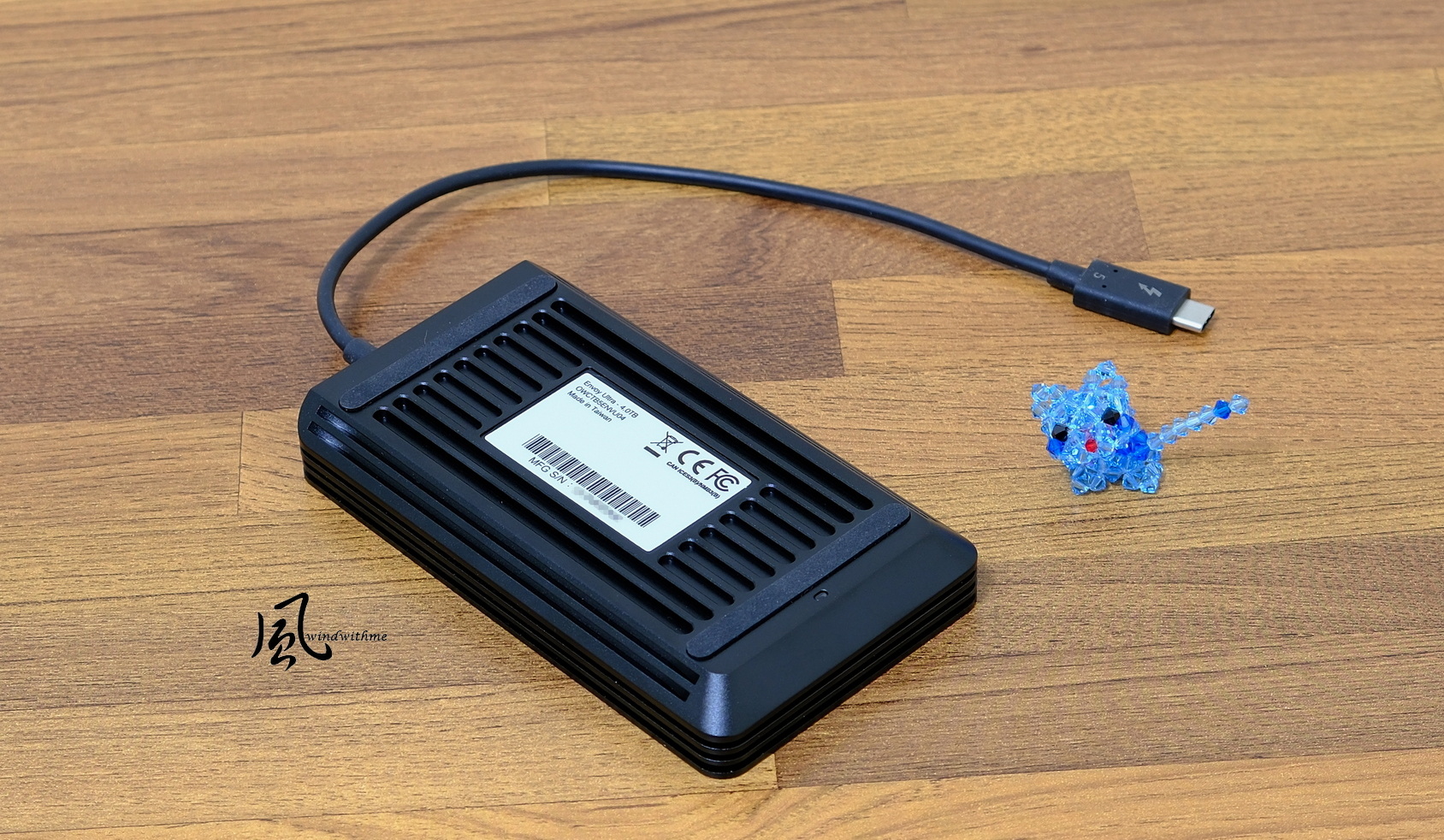

尺寸為19.5cm x 7.1cm x 2.0cm，重量約327公克，底部有緩衝軟墊與電源燈號。

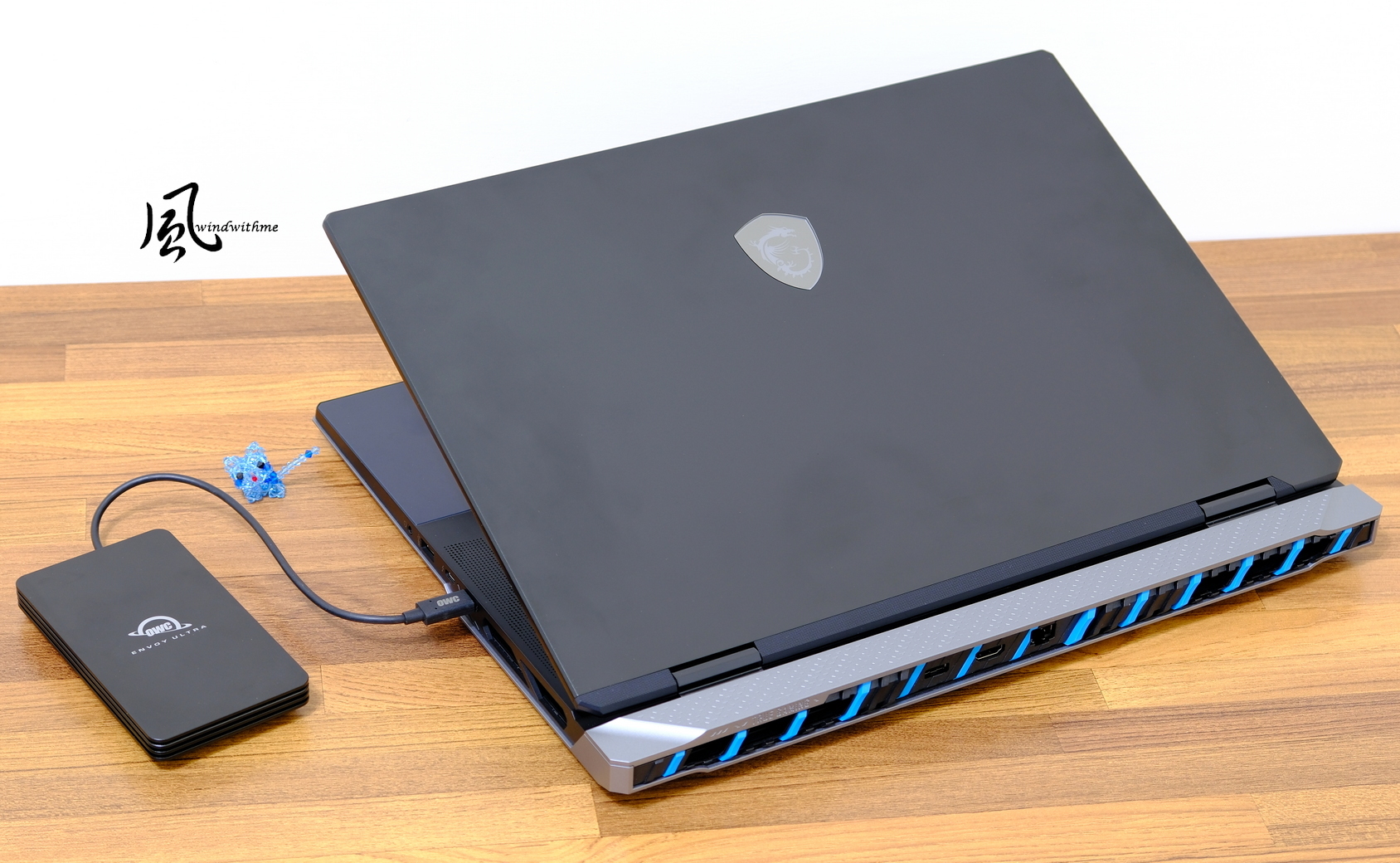

效能測試使用目前市場上支援TB5規格及認證的MSI Titan 18 HX AI旗艦級筆記型電腦，內建2個TB5接孔。

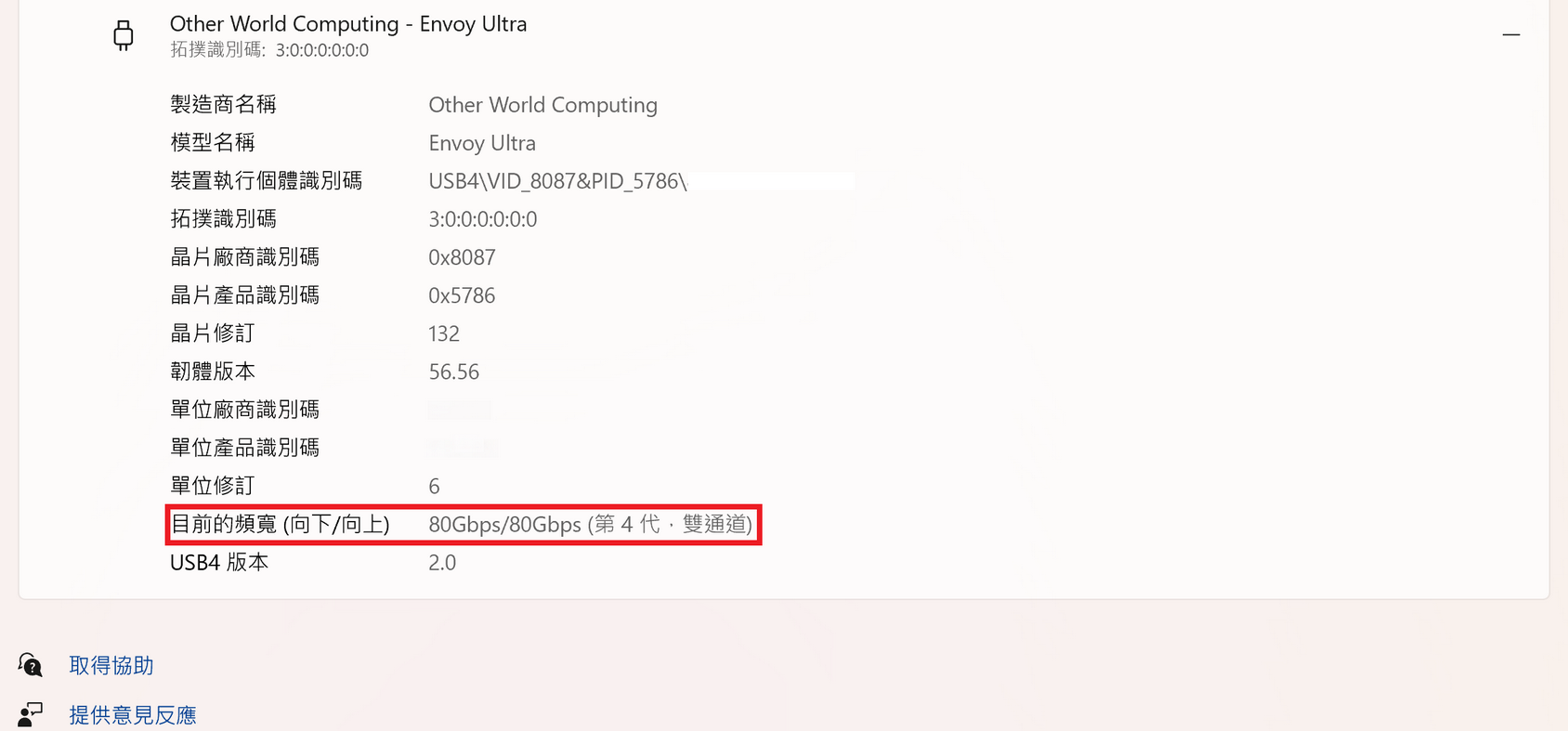

Windows內USB頁面中可以看到目前的雙向頻寬為80 / 80 Gbps。

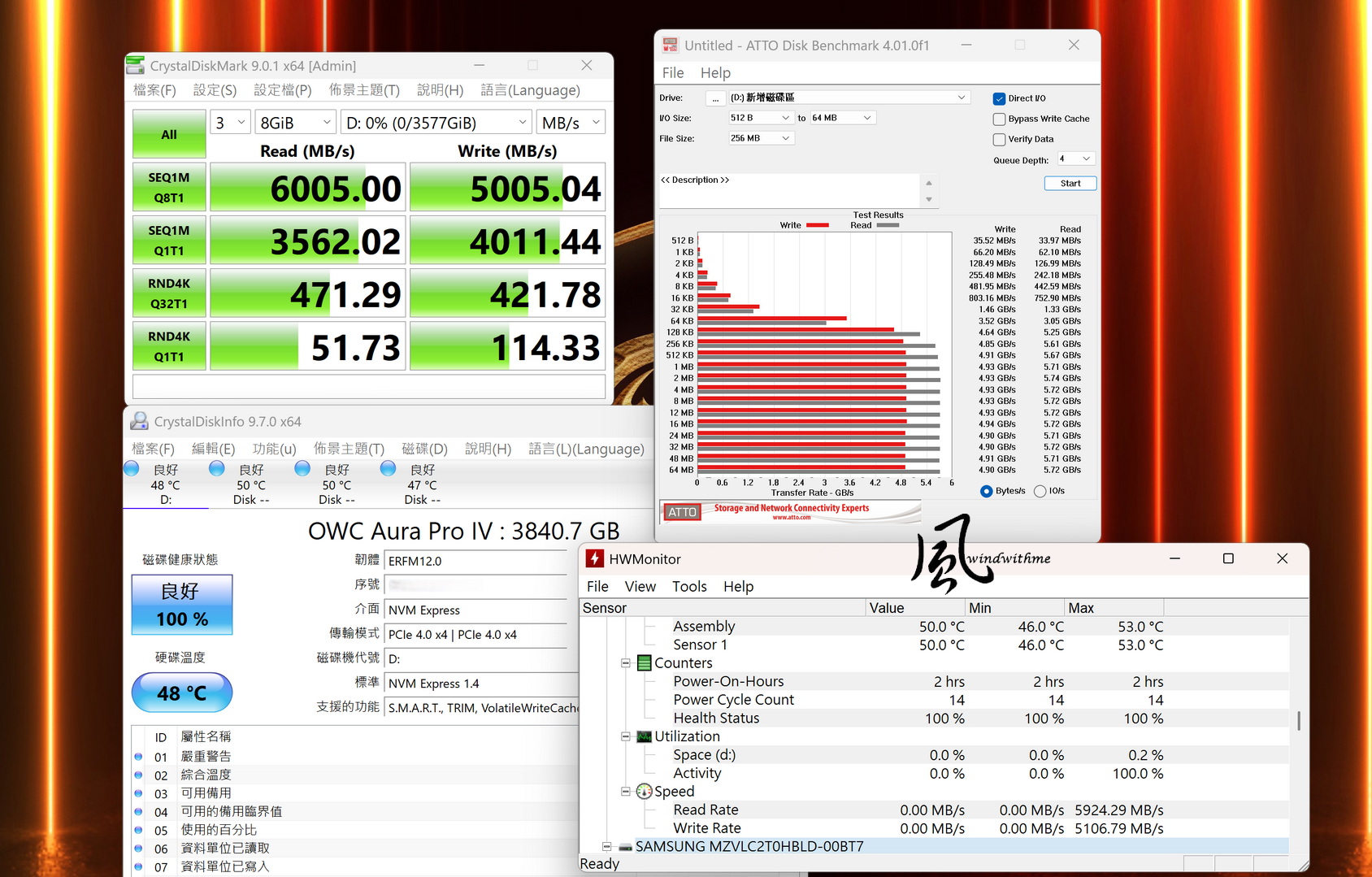

CrystalDiskMark：
SEQ1M Q8T1 Read – 6005 MB/s，Write – 5005.04 MB/s；
ATTO Disk Benchmark：
Read最高約5.74 GB/s，Write最高約4.94 GB/s；
使用期間最低溫度約46度，運行測試軟體時最高溫為53度。

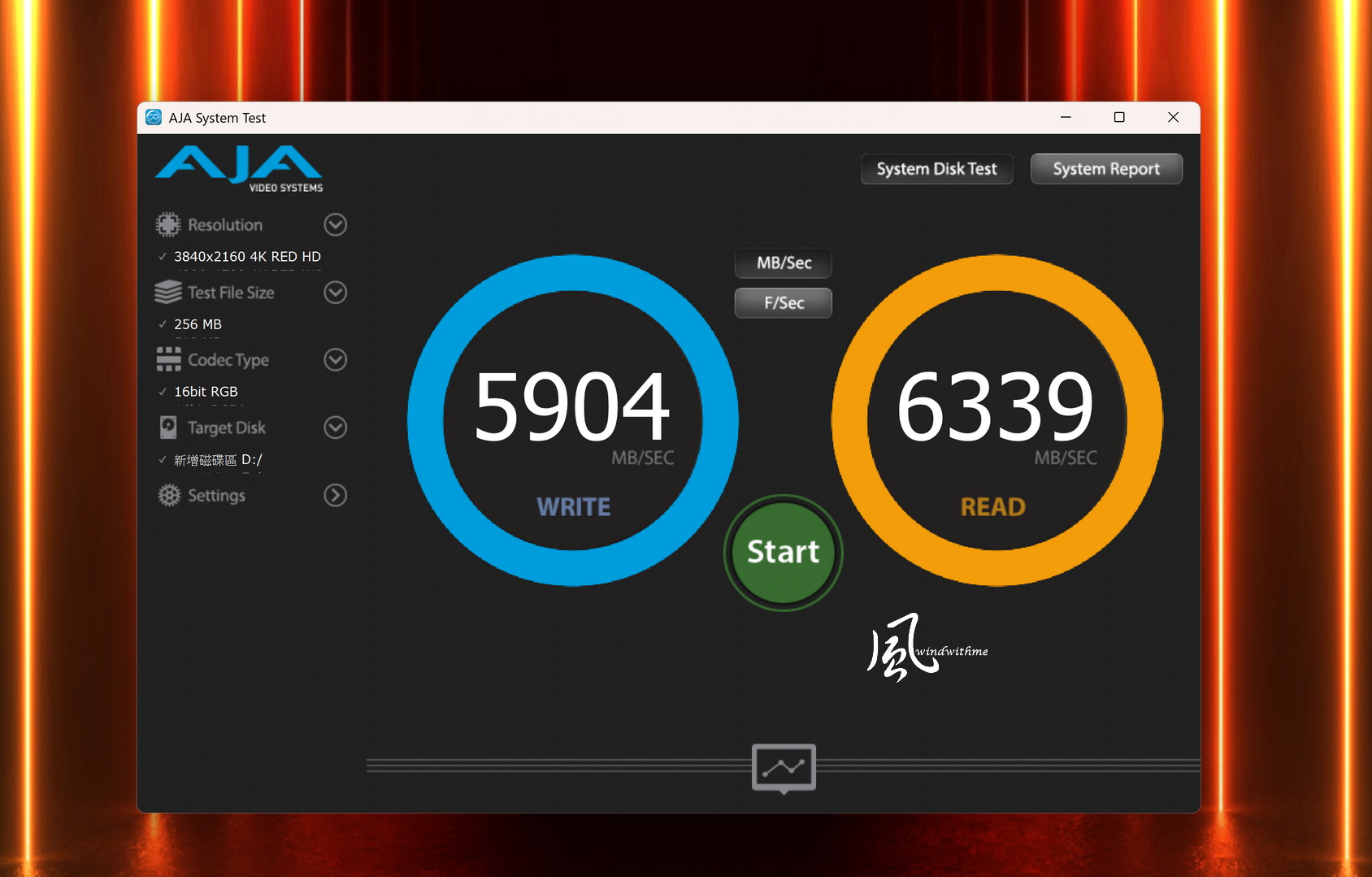

AJA System Test：
Read - 6339 MB/s，Write - 5904 MB/s

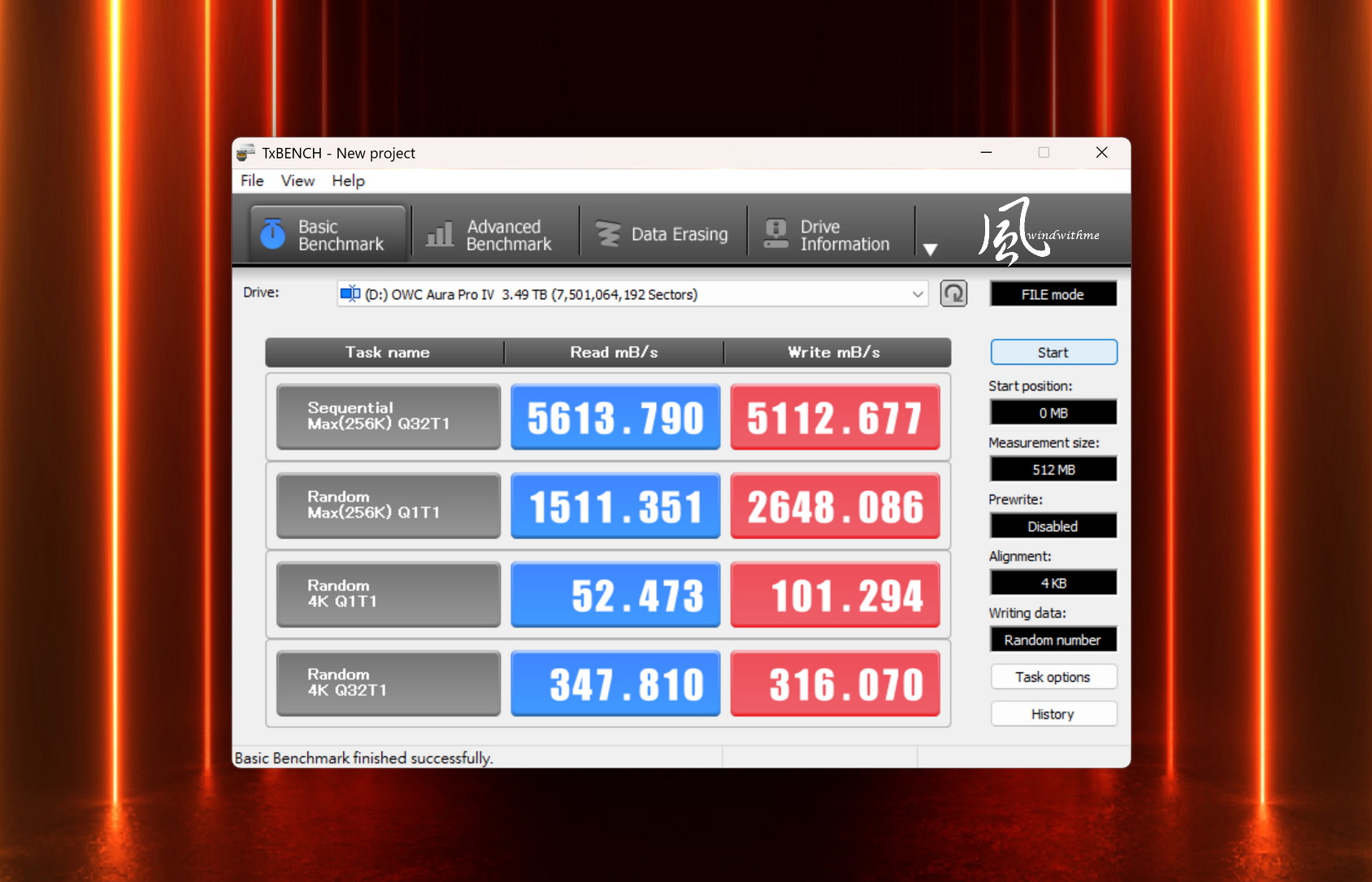

TxBENCH：
Sequential Max Q32T1 Read – 5613.79 MB/s，Write – 5112.677 MB/s；
CrystalDiskMark最高連續讀寫達6000與5900 MB/s、AJA System Test最高讀也達到6300與5900 MB/s，都超越上一代TB4頻寬40 Gbps與測試效能約3000~3900 MB/s的表現。
不清楚此款外接盒內部搭載的PCIe 4.0 SSD型號與規格如何，不過若能使用更高規格的SSD，確實有機會達到TB5的80 Gbps頻寬上限。
接著是CalDigit推出的Element 5 Hub，支援Thunderbolt 3~5的 Mac與USB4、USB4 v2、USB-C等設備，最多可連接4個TB5裝置。

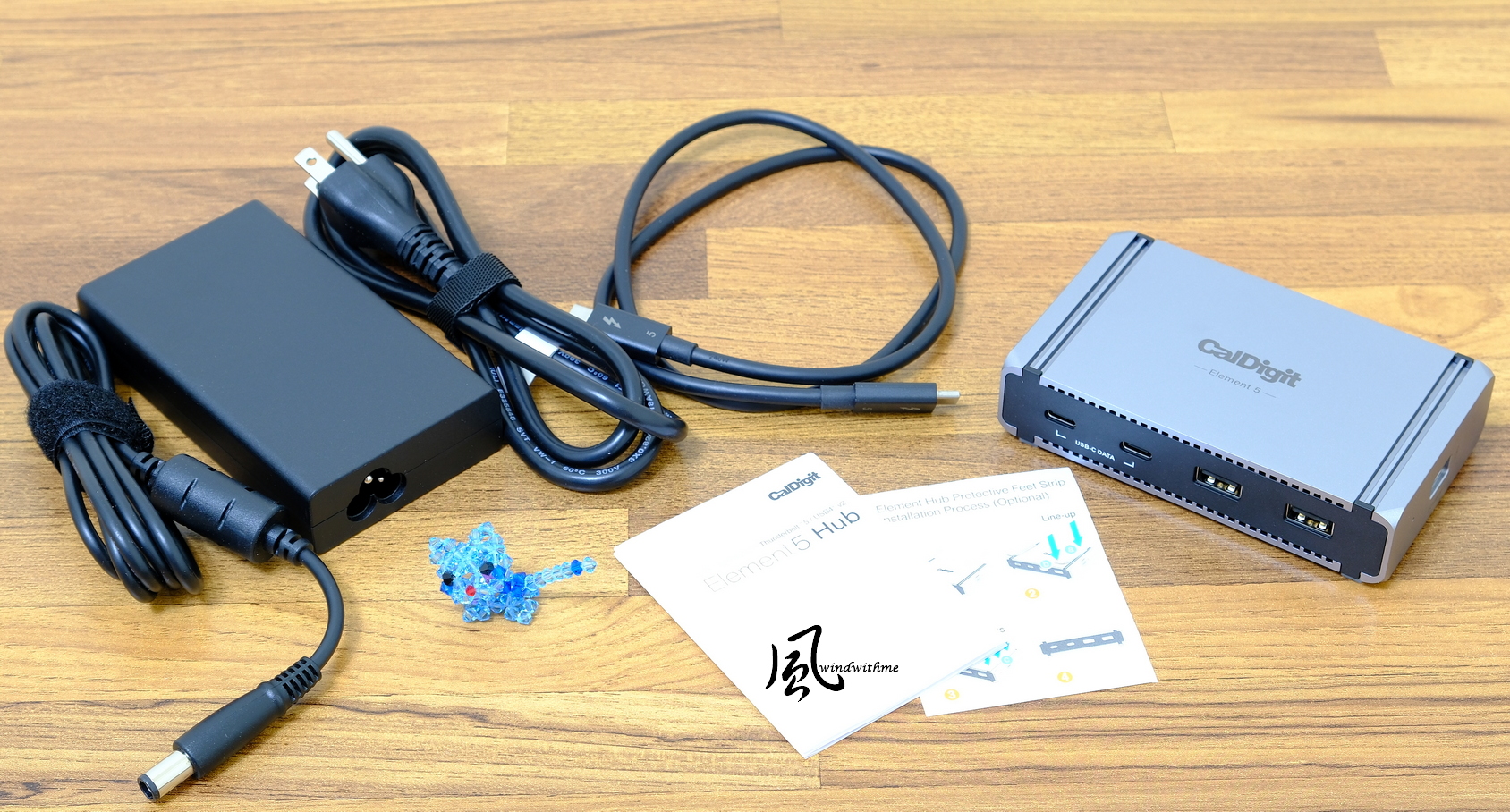

內容物有Element 5 Hub、TB5連接線、底部軟墊、180W變壓器與電源線。

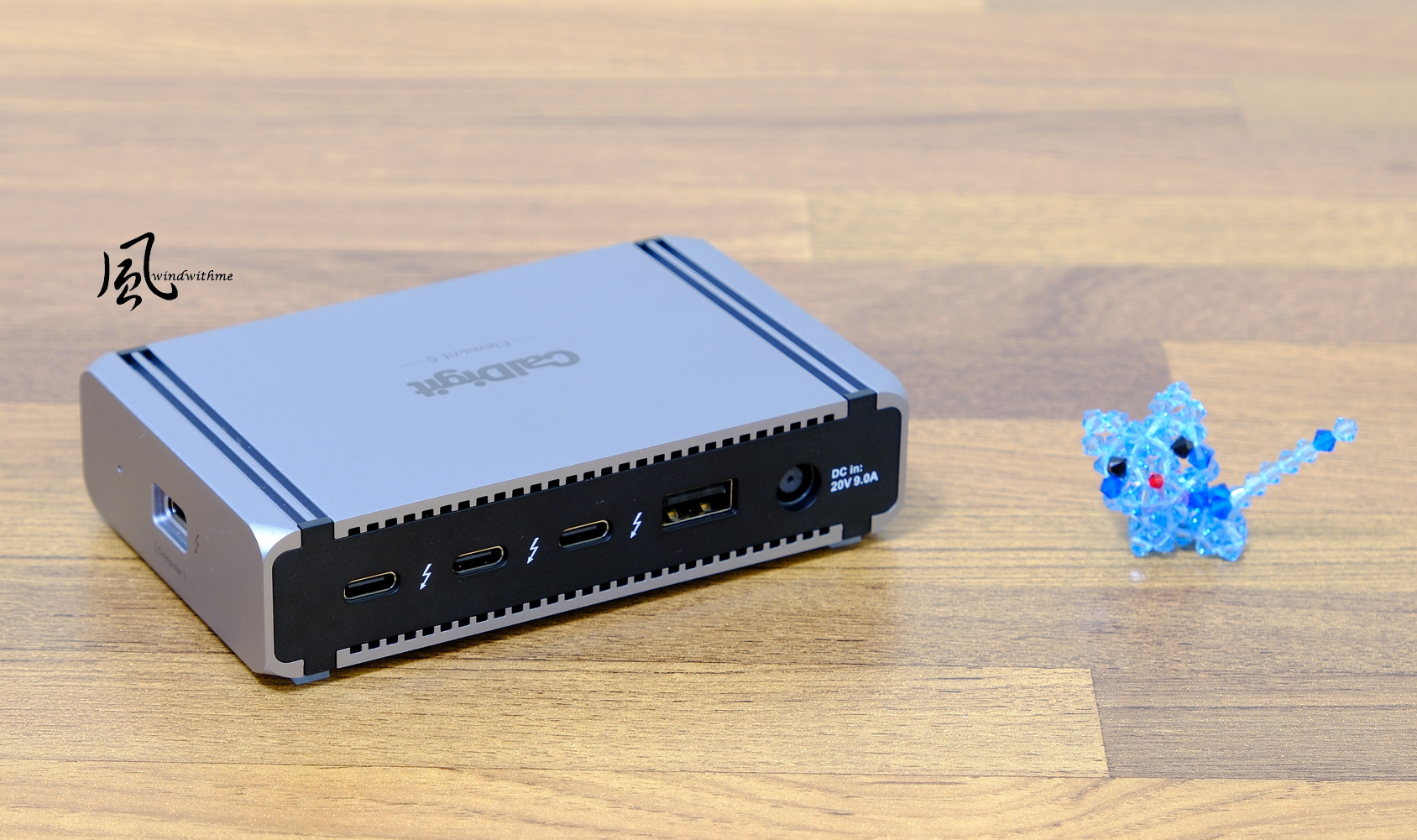

主要I/O在機身兩側，圖中左側為TB5 / USB4 v2支援90W接孔。
中央左起3 x TB5 / USB 4 v2 (支援螢幕與15W供電)、USB-A (10Gb/s) 7.5W、20V 9A 180W電源輸入。
圖片附件: 01.JPG (2025-8-2 20:57, 868.26 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2490261&k=666b472f03dadf054b6edb31fea8fac5&t=1780891291&sid=tb71apsXh
圖片附件: 02.JPG (2025-8-2 20:57, 746.31 KB) / 下載次數 21https://h0.hkepc.com/forum/attachment.php?aid=2490262&k=c09aca783c61a4a3c6411b617c5645fc&t=1780891291&sid=tb71apsXh
圖片附件: 04.JPG (2025-8-2 20:57, 806.62 KB) / 下載次數 14https://h0.hkepc.com/forum/attachment.php?aid=2490263&k=fcbadf3329059b69e0bbc32e71ec091b&t=1780891291&sid=tb71apsXh
圖片附件: 05-OS.png (2025-8-2 20:57, 256.35 KB) / 下載次數 20https://h0.hkepc.com/forum/attachment.php?aid=2490264&k=c9cbaf7dc1c85ddcad24453e78af1d73&t=1780891291&sid=tb71apsXh
圖片附件: 09.JPG (2025-8-2 20:57, 986.22 KB) / 下載次數 17https://h0.hkepc.com/forum/attachment.php?aid=2490265&k=b0299ff2fd501bd01dcabdc541a494e7&t=1780891291&sid=tb71apsXh
圖片附件: 10.JPG (2025-8-2 20:57, 844.26 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2490266&k=77b69a2203428a905013d2751321b230&t=1780891291&sid=tb71apsXh
圖片附件: 03.jpg (2025-8-2 21:00, 705.55 KB) / 下載次數 16https://h0.hkepc.com/forum/attachment.php?aid=2490267&k=3e3d6ea51456c572cc430591df586816&t=1780891291&sid=tb71apsXh
圖片附件: 06-CDM-8GB.jpg (2025-8-2 21:00, 495.88 KB) / 下載次數 18https://h0.hkepc.com/forum/attachment.php?aid=2490268&k=e8f07e40c66cf6785f9e8119d67a5095&t=1780891291&sid=tb71apsXh
圖片附件: 07-AJA-4K-256MB.jpg (2025-8-2 21:00, 288.19 KB) / 下載次數 20https://h0.hkepc.com/forum/attachment.php?aid=2490269&k=7f5609050dc6f902a9e17313ece41e85&t=1780891291&sid=tb71apsXh
圖片附件: 08-TxBENCH.jpg (2025-8-2 21:00, 340.29 KB) / 下載次數 20https://h0.hkepc.com/forum/attachment.php?aid=2490270&k=cc4080c5b42112e31f68ce294c040676&t=1780891291&sid=tb71apsXh
作者: windwithme 時間: 2025-8-2 21:16
本帖最後由 windwithme 於 2025-8-2 21:19 編輯

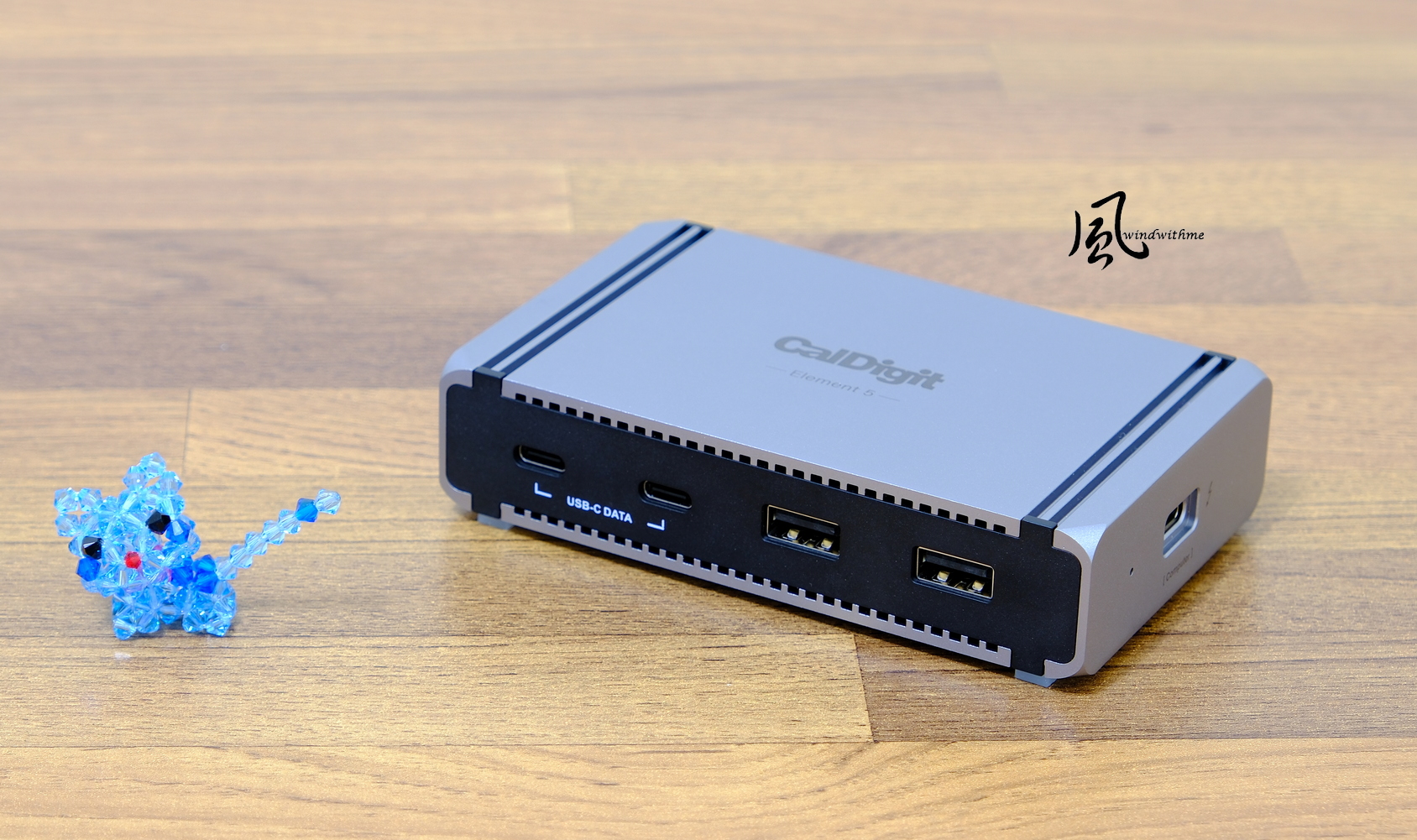

另一側IO左起2 x USB-C (10Gb/s) 7.5W不支援螢幕、2 x USB-A (10Gb/s) 7.5W。
金屬外殼機身質感佳，底部軟墊可隨使用環境安裝在上下兩面。
支援Apple與Windows裝置，充電功能也可用於MacBook、iPad、iPhone、Vision Pro，依Apple每款裝置不同，最高可達45~90W，除了傳輸之外，也可作為充電站。

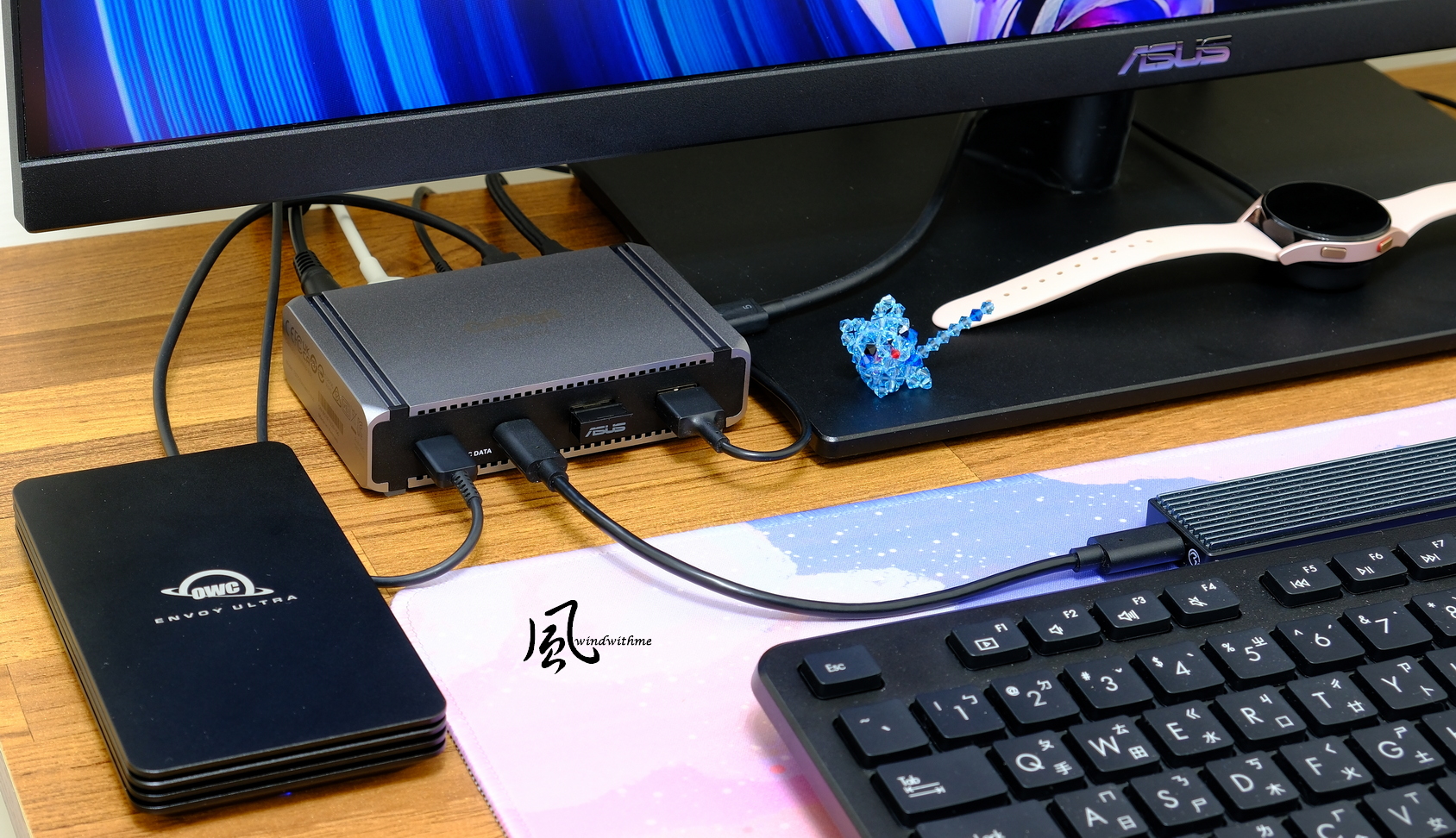

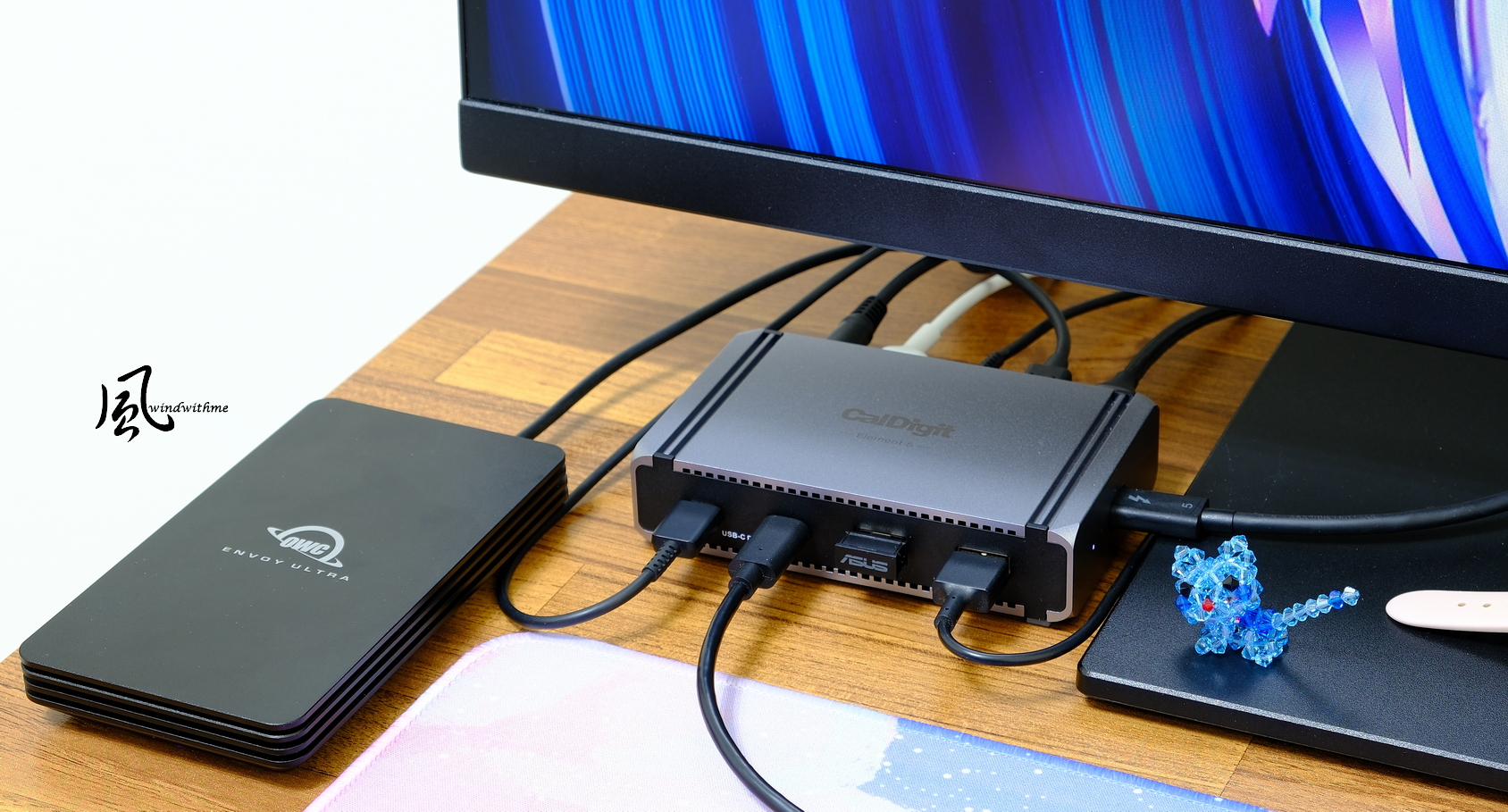

將手邊部分裝置安裝上去，可達到傳輸、統一線材管理、提升桌面美觀並兼顧充電等多重用途，並提高使用者工作效率。
遊戲掌機兼mini AI PC、iPhone、平板、手錶、藍芽耳機皆為充電狀態。

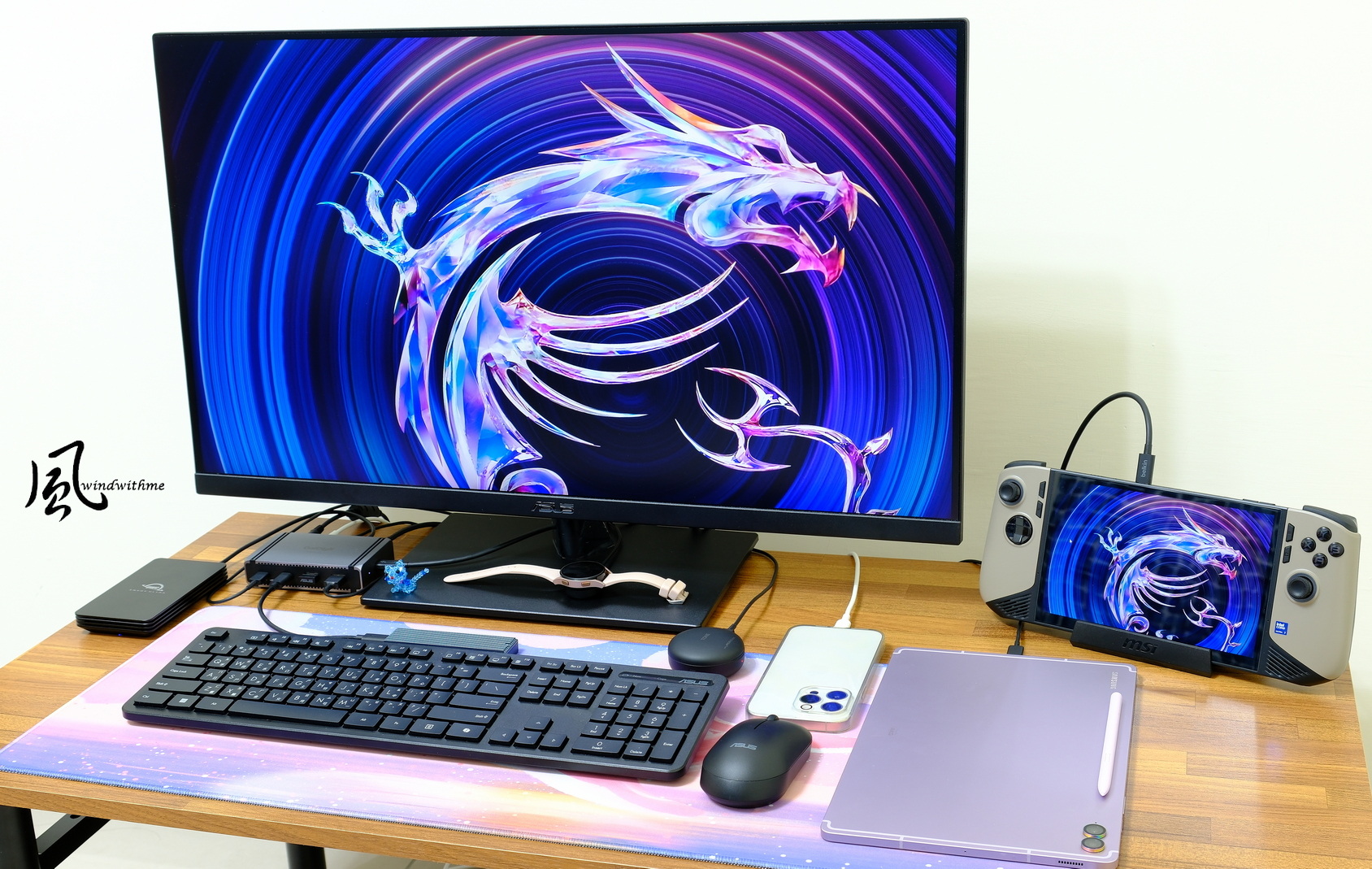

花了不少時間將Element 5 Hub接孔裝滿，右方MSI Claw 8 AI+透過集線器將畫面傳輸到左方螢幕；iPhone與平板在電腦上跳出已連接的通知，與其他兩個外接SSD相同，可直接開啟資料夾進行傳輸檔案等用途。
最後是Thunderbolt Share功能，支援Windows 11有TB4或TB5的電腦，不過其中至少要有一台裝置或配件是擁有Thunderbolt Share授權才能開啟此功能，如筆電、主機板、擴充卡等。

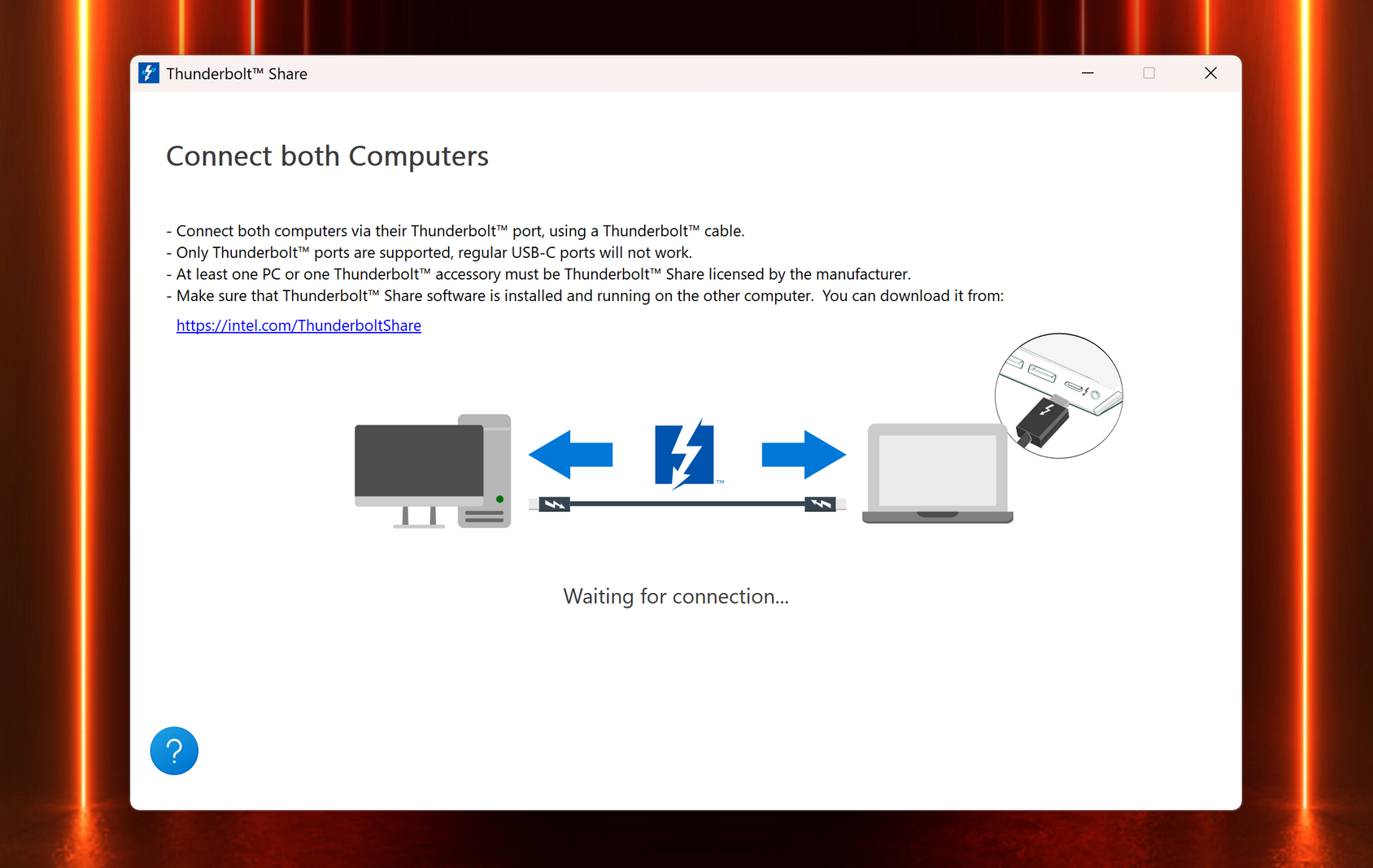

打開軟體進入到連線提示的畫面，如果使用控制其他電腦的功能，軟體示意圖中桌機與筆電連線的應用度會較高。

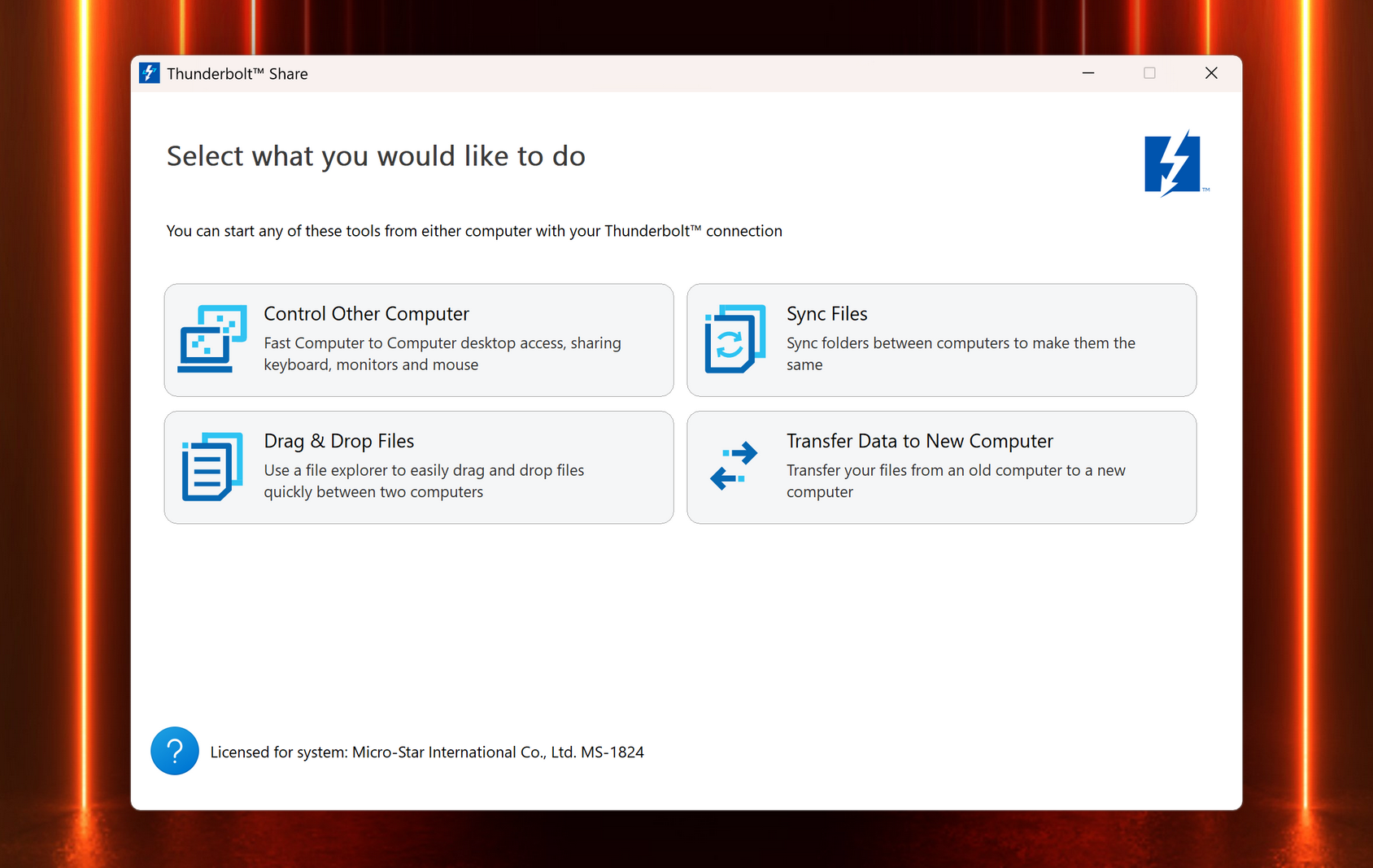

功能主要分為4種，分別是控制另一台電腦、檔案同步、檔案傳輸、資料遷移。

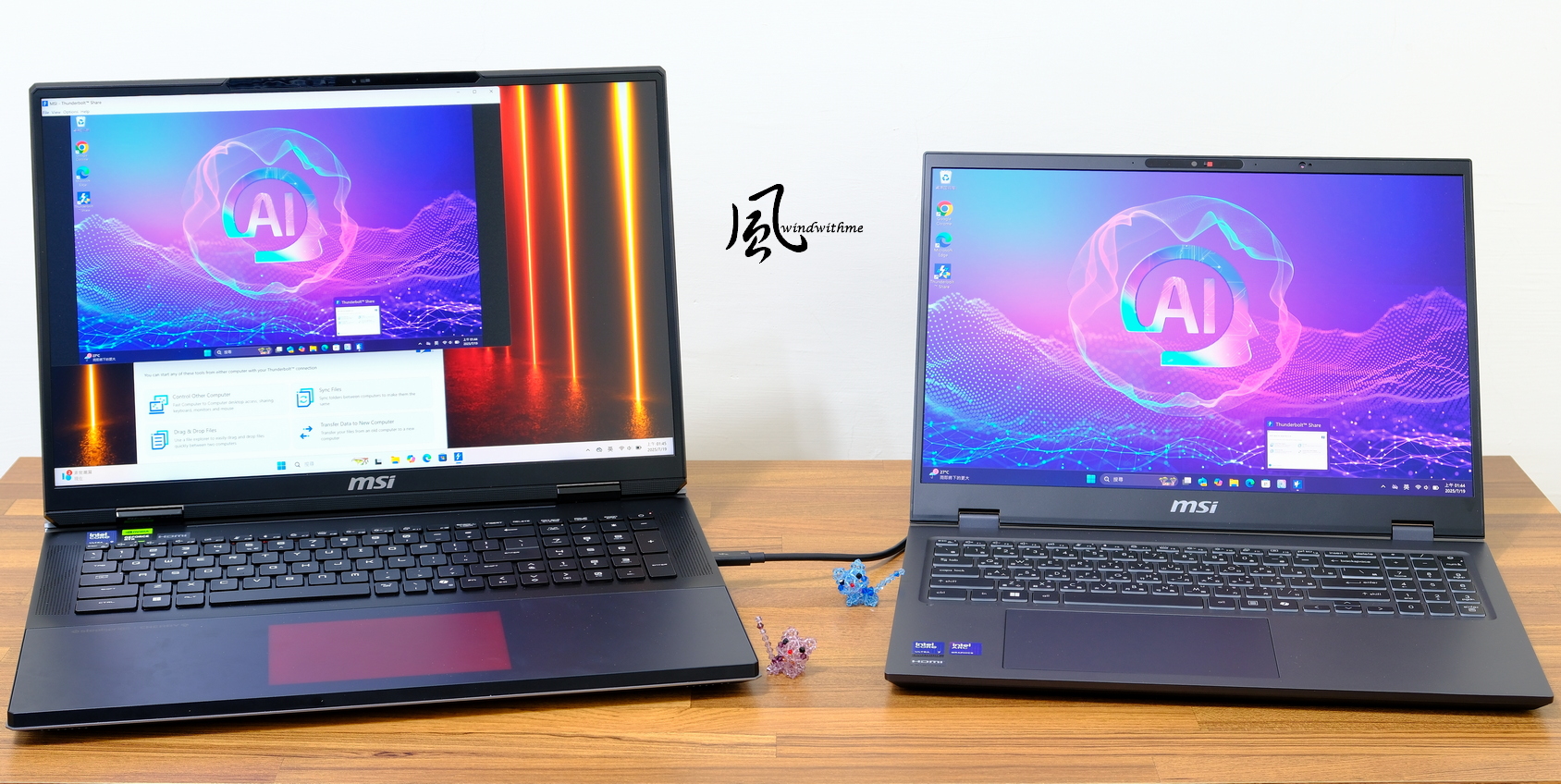

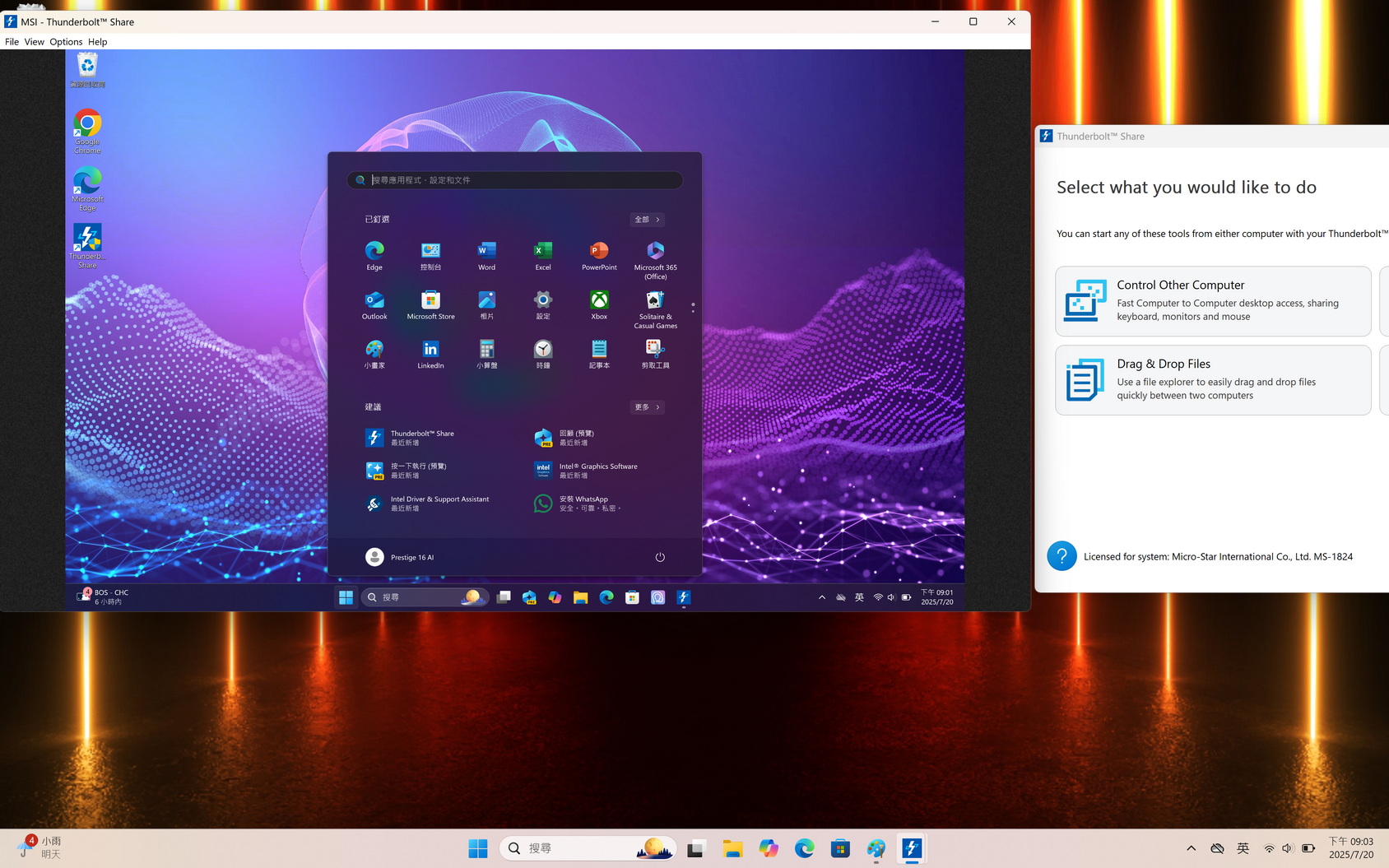

同樣使用通過TB5認證的MSI Titan 18 HX AI，透過TB線材連接到另一台電腦，原電腦鍵盤與滑鼠直接控制另一台電腦，若被控制的電腦使用多螢幕也能同時操控。

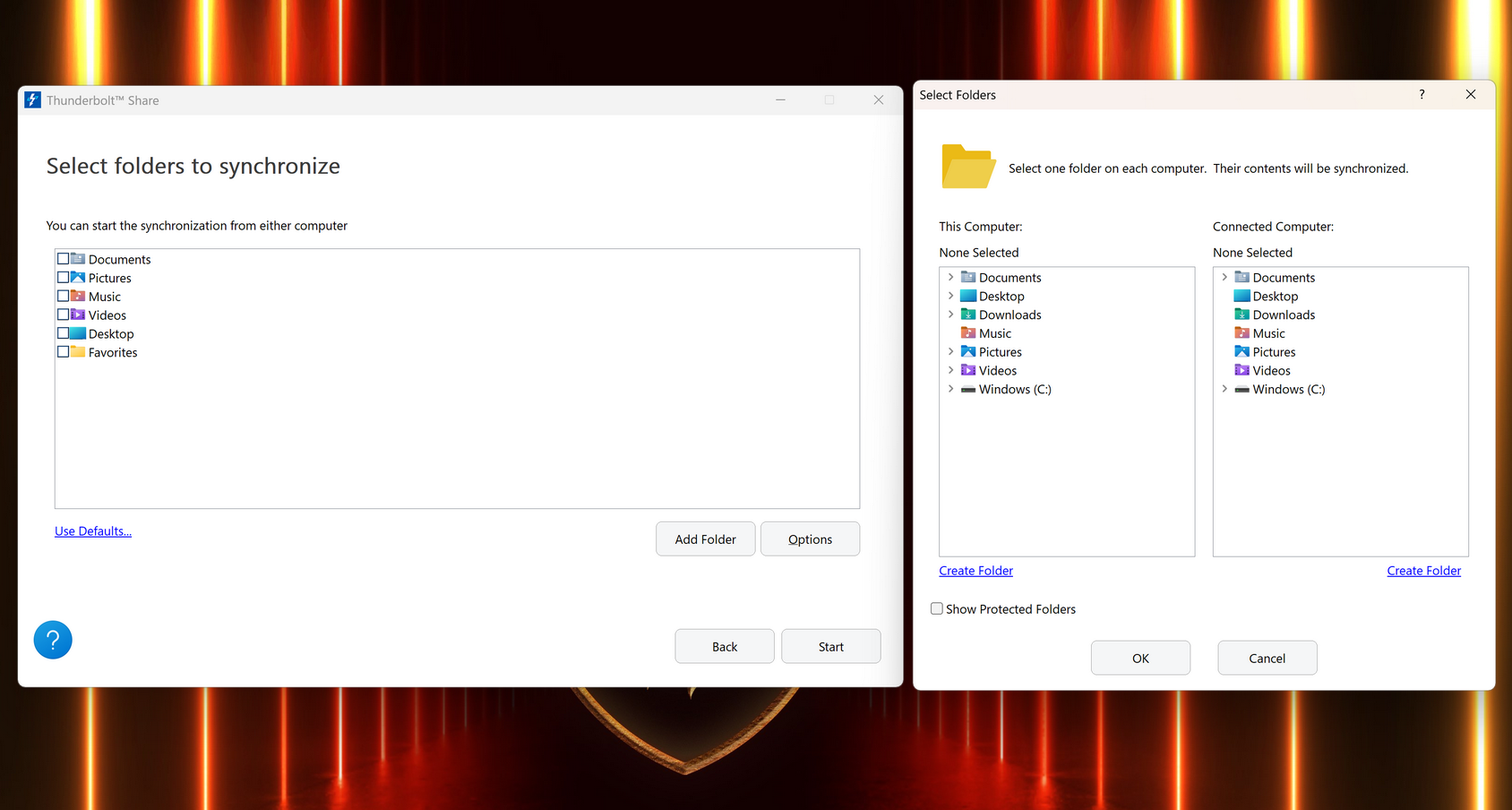

Sync Files：
檔案同步，將兩台電腦內選取的資料夾做檔案同步的動作，如果外出使用筆電，回家改用桌機，想讓兩台電腦擁有同樣的檔案銜接使用，算是蠻實用的功能。

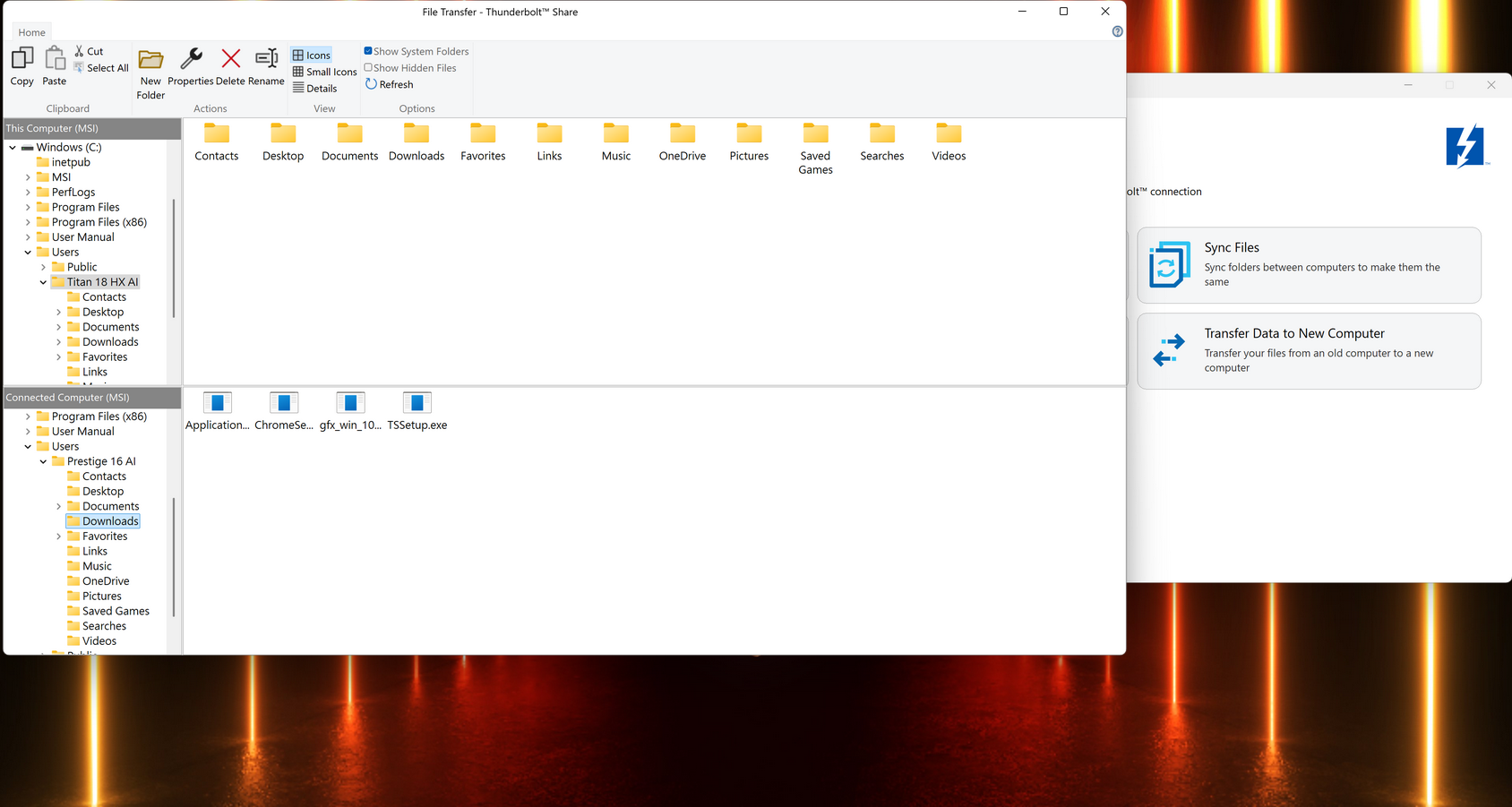

Drag & Drop Files：
檔案傳輸，顯示兩台電腦內的檔案，透過拖曳進行快速複製檔案的動作。

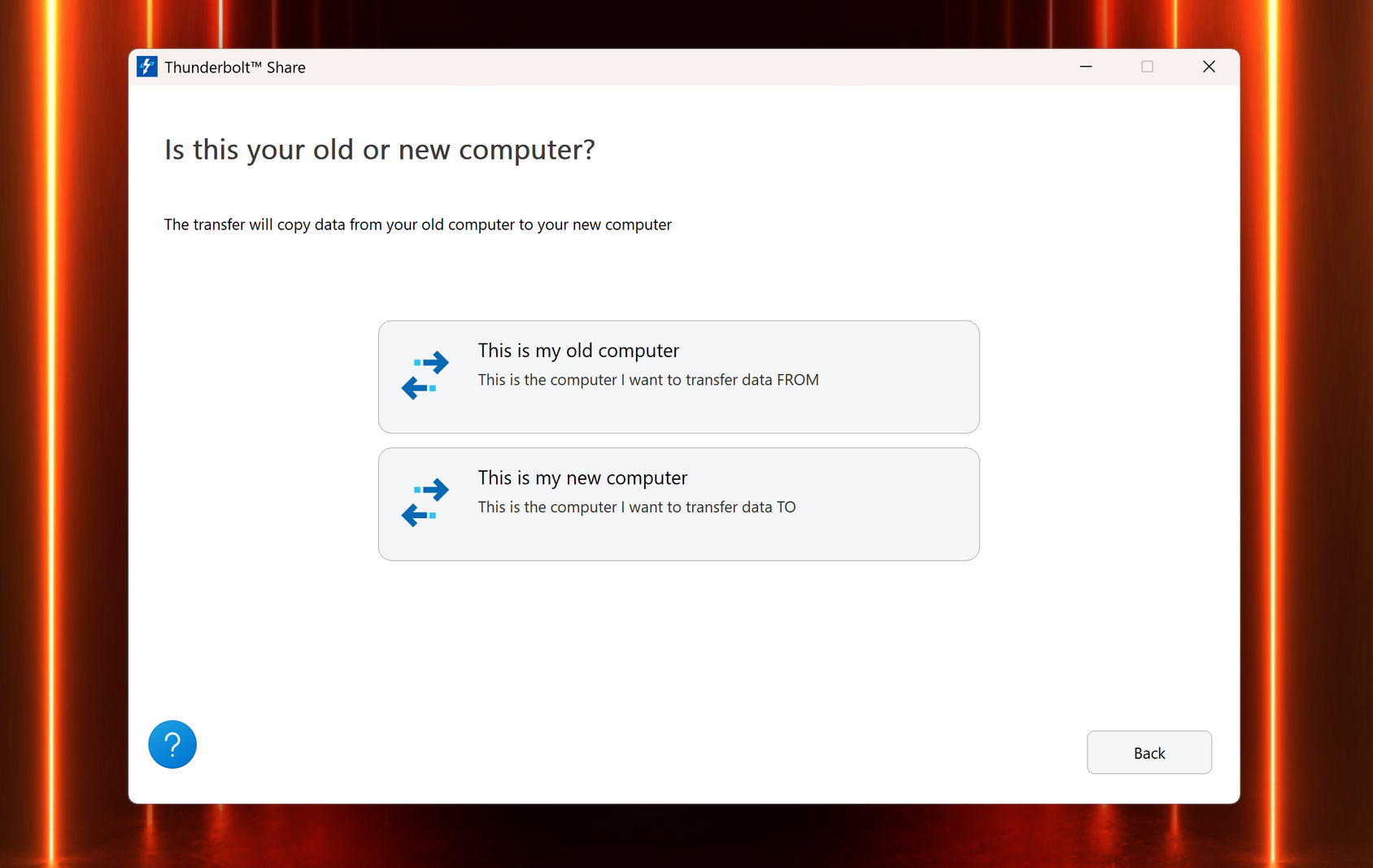

Transfer Data to New Computer：
蠻類似換手機會用到的資料轉移功能，將舊電腦的資料轉到新電腦中。
Thunderbolt 5優勢在於頻寬大幅提升，擁有雙向傳輸最高80 Gbps與單向傳輸最高120 Gbps、畫面輸出也支援高解析度與高更新率的顯示器、供電能力最高240W、具備向下相容TB4特性，搭配本文中分享的TB5集線器，讓應用的便利度進一步提升。
由於目前TB5普及度仍不及TB4，主要原因包括：為達到TB5最高頻寬所需的線材規格較高，且相關建置成本亦相對昂貴，通常新一代技術在導入初期多應用於高階產品，距離提升普及度仍需一定時間。
此外Thunderbolt Share這項實用功能，也至少須一台通過授權的TB4或TB5裝置才能使用。
雖然Thunderbolt 5同時具備高速資料傳輸、高解析度影像輸出與高功率供電三合一的最高規格，對於需要頻繁處理8K或4K高畫質影像傳輸，或進行高速儲存作業的專業使用者而言，能提供更高效率的處理方式。
例如個人使用單眼相機錄製4K 720Mbps高畫質影片時，512GB 記憶卡約可錄製 90 分鐘檔案，碰到龐大的檔案複製到電腦內，過程中往往都需要較久的等待時間，改用TB5更高速傳輸能有效縮短等待時間。
另外TB5支援更高頻寬的外接GPU，對於有這方面需求的使用者而言，是一項能明顯提升筆電效能的進階選擇。
不過對於一般使用者而言，TB4或USB 4在功能與價格之間取得不錯的平衡，能滿足多數日常使用需求，目前TB5的裝置與線材尚未普及，價格相對較高，期望未來能逐漸平價化，屆時將會是更理想的升級時機。
以上是windwithme使用後的感想，提供給有興趣的朋友參考😊
