作者: luilui60 時間: 2024-12-21 09:42 標題: 想買張pcie擴展咭
想買這張咭板係ASRock b450m pro4
想知用唔用到？3Q

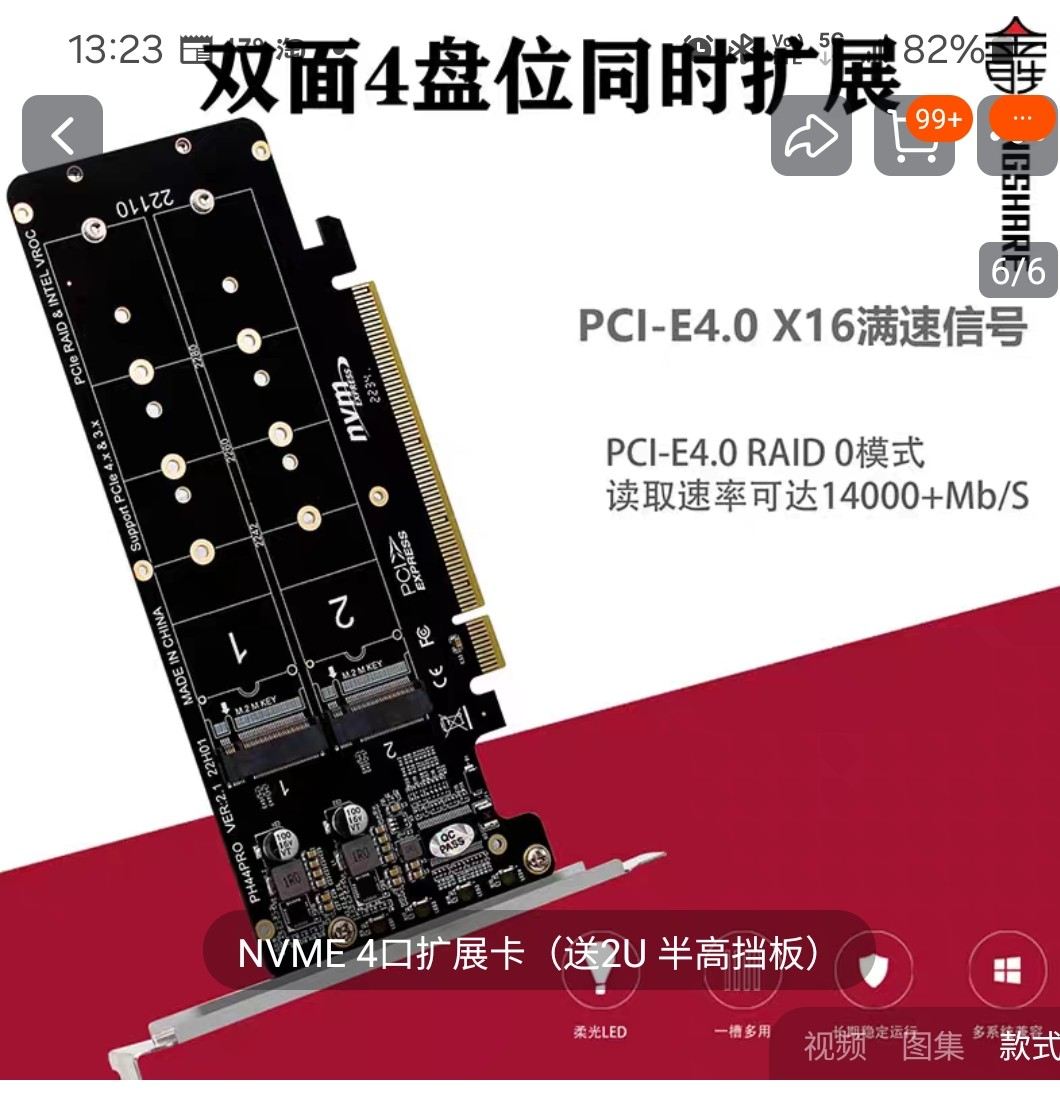

圖片附件: [大陸咭] Compress_20241221_093816_6380.jpg (2024-12-21 09:40, 123.82 KB) / 下載次數 56https://h0.hkepc.com/forum/attachment.php?aid=2457157&k=eb69f1a1eadffd8452795d824d1311a7&t=1780826059&sid=eYZPNMcd5m
作者: doggiestyle 時間: 2024-12-21 23:49
部份 NVME 轉接卡要底板支援先用得
B450 應該係唔支援 PCIE 拆分
如果底板唔支援 PCIE 拆分
需要NVME 轉接卡自帶晶片
一年前我記得要 ~$1000
作者: testcb00 時間: 2024-12-23 17:16
回覆 2# doggiestyle
自己經驗
ASRock B450m Pro4 + Ryzen 3 Pro 2200G 支援 PCIE 拆分 x8 / x4x4
BIOS AMD PBS可設定
未用過請別預設
https://www.reddit.com/r/ASRock/ ... 4_pcie_bifurcation/
回答之前至少也Google下
作者: doggiestyle 時間: 2024-12-23 17:30
本帖最後由 doggiestyle 於 2024-12-23 17:32 編輯
回覆 doggiestyle
自己經驗
ASRock B450m Pro4 + Ryzen 3 Pro 2200G 支援 PCIE 拆分 x8 / x4x4
BIOS AMD ...
testcb00 發表於 2024-12-23 17:16
用 10秒 google 過就係話唔支援
可能因為冇得隨意設定所以有錯誤既答案吧
要留意因為拆分要自行設定
即係話要自己查下有冇 x4 x4 x4 x4 或者 x1 x1 x1 x1
如果冇即係用唔到囉
既然你有底板 ,就做好人幫佢 CHECK 埋吧
作者: VADER 時間: 2024-12-23 18:17
AMD Ryzen 系列 CPU (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge 和 Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x16 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
AMD Ryzen 系列 CPU (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x8 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
AMD Athlon 系列處理器
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x4 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
- 1 x PCI Express 2.0 x1 插槽
- 支援 AMD Quad CrossFireX™ 和 CrossFireX™
*支援 NVMe SSD 開機
作者: VADER 時間: 2024-12-23 18:27
本帖最後由 VADER 於 2024-12-23 18:28 編輯
除非你唔用視卡....否則...用到都有速度限制.......可能只有1000上下........不要用太貴太快既nvme ssd....會浪費左速度.....
作者: sands 時間: 2024-12-23 19:57
用緊pcie 3.0 x4 ssd ,實際都有3千幾mb,如果唔支援拆分應該剩係用到第一個插位,最好睇左bios有漫拆分選項先買
作者: testcb00 時間: 2024-12-23 20:38
回覆 4# doggiestyle
底版俾左人試NAS 而且reddit link已有圖
我以前就是用 x4x4拆分2 M.2.
我自己就用緊ASRock B550m Pro4 + Ryzen 7 Pro 4750G
正使用PCIE 拆分 x8x4x4 (此組合沒 x4x4x4x4 選項, 只有x16, x8x8, x8x4x4)
我只是希望大家不要在沒證據下發表錯誤資訊
回覆 5# VADER
我沒考慮到樓主有可能插PCIE3
謝謝Ching提點
插PCIE3 就使用PCIe x4轉M.2.就好 不用拆分卡了
不過PCIe 2.0 x4 也有近 2000 MB/s 吧
作者: doggiestyle 時間: 2024-12-23 21:01
本帖最後由 doggiestyle 於 2024-12-23 21:10 編輯
回覆 doggiestyle
底版俾左人試NAS 而且reddit link已有圖
我以前就是用 x4x4拆分2 M.2.
我自己就用緊AS ...
testcb00 發表於 2024-12-23 20:38
因為冇用過相關功能所以冇去詳細了解
不過 X16 可以拆分可能係因為由 cpu 提供既
即係話 B450 可能真係冇拆分功能既
作者: rfdingo 時間: 2024-12-23 21:11
因為冇用過相關功能所以冇去詳細了解
不過 X16 可以拆分可能係因為由 cpu 提供既
即係話 B450 可能真係 ...
doggiestyle 發表於 2024-12-23 21:01
???
https://www.asus.com/support/faq/1037507/
AMD B450 Series
作者: doggiestyle 時間: 2024-12-23 21:29
本帖最後由 doggiestyle 於 2024-12-23 21:56 編輯
???
AMD B450 Series
rfdingo 發表於 2024-12-23 21:11
講緊非 CPU 直連既 PCIE
如果唸住將擴展咭插落第一條 X16
張顯卡就要插落 X4 果到
如果本身用 APU ,可能本來就淨係得 X8
如果咩都唔 check ,淨係聽人地講 yes or no ,就聽自己捉虫吧
作者: testcb00 時間: 2024-12-23 22:08
芯片組的PCIe Lane應該說是分配 而不是拆分
e.g.
Lane 1-4 -> USB 3.0 x4
Lane 5-8 -> ASM4242 -> USB 4
Lane 9 -> Intel i226 onboard lan
Lane 10 -> BMC
Lane 11-14 -> PCI3 (PCIe 4.0 x4)
沒記錯主板廠商如何定義主板市場定位 其一就看這些設計了
一堆Gimmick N305 NAS就是分配4-8個M.2. 每個 x1 Lane來達成的
另外感覺測試/特制主板以外應該都看不到芯片PCIe槽拆分
upstream有x4 (AMD)/x8 (Intel近代)限制 拆來也改變不到水喉
作者: doggiestyle 時間: 2024-12-23 22:25
本帖最後由 doggiestyle 於 2024-12-23 22:37 編輯
芯片組的PCIe Lane應該說是分配 而不是拆分
e.g.
Lane 1-4 -> USB 3.0 x4
Lane 5-8 -> ASM4242 -> USB 4
La ...
testcb00 發表於 2024-12-23 22:08
以前睇佢支唔支援 SLI 就知
宜家可能情況比較複雜
但都可能冇分別
因為 X470 upstream 一樣係得 X4
但 X470 係支援 SLI 的
即係由以前到宜家都係一樣
X系列先支援拆分
只不過 B550 好似有將功能下放
講到尾想知有冇 X1 X1 X1 X1 都係自己入 bios 睇吧
唔明點解入去望一望就解決既野要搞到咁艱難
作者: testcb00 時間: 2024-12-23 22:55
回覆 13# doggiestyle
BIOS Option有時是假...
e.g. Server廠商Supermicro
部份E5v2 (C602 / C606)主板 BIOS有x8x4x4選項
實際還是x8x8
上x16轉4 M.2. 拆分 第2, 4條M.2.失效
上x16轉x8 + 2 M.2. 拆分 第2條M.2.失效
作者: rfdingo 時間: 2024-12-23 23:09
講緊非 CPU 直連既 PCIE
如果唸住將擴展咭插落第一條 X16
張顯卡就要插落 X4 果到
如果本身用 APU ,可 ...
doggiestyle 發表於 2024-12-23 21:29
請教師兄，家用chips 邊粒 內置 pcie 分拆功能 ?
作者: sands 時間: 2024-12-24 15:18
B450 有D底板係可以拆拆成4444,844,88,有D唔可以拆，如果唔怕麻煩直接搵塊x570就一定可以拆
