標題: [主機板] PCIe延長線問題 [打印本頁]

---

作者: joecn    時間: 2024-12-15 09:47     標題: PCIe延長線問題

本帖最後由 joecn 於 2024-12-15 11:23 編輯

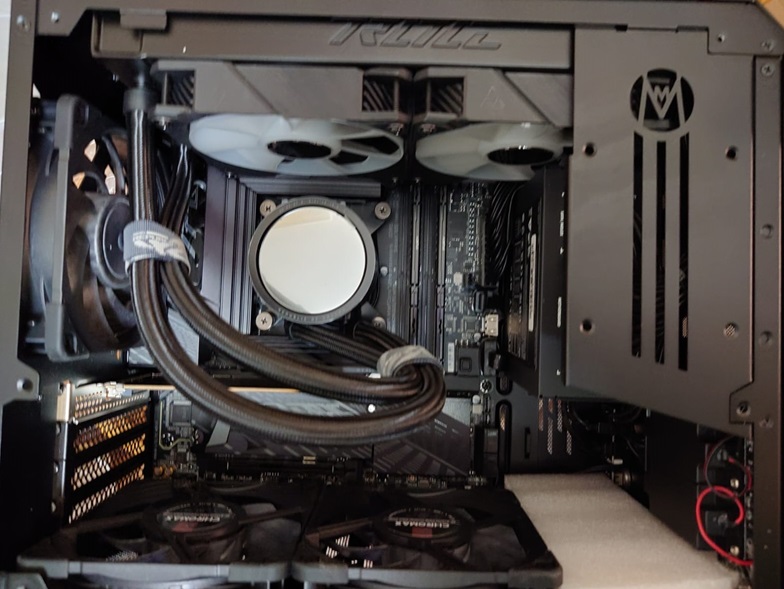

小的剛買了工業繪圖電腦, 因機箱風扇頂著機尾的PCIe, 用不到, 小的正在問gigabyte香港代理, 打算將Thunderbolt 5的PCIe子卡買了後, 插在主機板上, 小的用, Gigabyte Z890M AORUS ELITE WIFI7 matx主機板, 請問買PCIe延長線, 裝在第二或第三條擋板？用延長線之後是否可以用到, 現在電腦用egpu, PCIe 16x安裝了單槽,半高的SlimSAS to dual port oculink？謝謝幫忙解答


圖片附件: Screenshot 2024-12-15 revised.jpg (2024-12-15 09:07, 130.38 KB) / 下載次數 68
https://h0.hkepc.com/forum/attachment.php?aid=2456251&k=85ec12f9aa60359810e97ae5af32044f&t=1780766776&sid=8yek2tKU5

---

作者: happychanbb    時間: 2024-12-15 14:03

你用完延長線
你張卡都係無位安裝,  你下面 x4 pin 都係插唔到上面果兩隔
PCIE 4.0 用延長線有一定風險  有機會跑唔到Gen4

你呢個case 不如考慮下風扇改機箱外吹入去
升高機箱幾隻腳吧

再唔係換返個正常size MATX 箱

---

作者: joecn    時間: 2024-12-15 17:34


商家表示,延長線做6cm長, 便可以, 因這兩個12風扇頂著主機板的PCIe 4x, 風扇不是完全頂著, 風扇是在PCIe 4x上,   PCIe 延長線應該有位插入的, 搬到第2/第3條擋板來安裝. 小的打算裝Gigabyte Thunderbolt 5子卡, 那是PCIe 4x介面的, 請問10cm以內, 可以用到延長線嗎?

---

作者: arschmitohren    時間: 2024-12-15 18:10

我都覺得會頂, 延長線係用黎將張卡棟企裝

---

作者: 雲一0一    時間: 2024-12-15 18:11

本帖最後由 雲一0一 於 2024-12-15 18:30 編輯

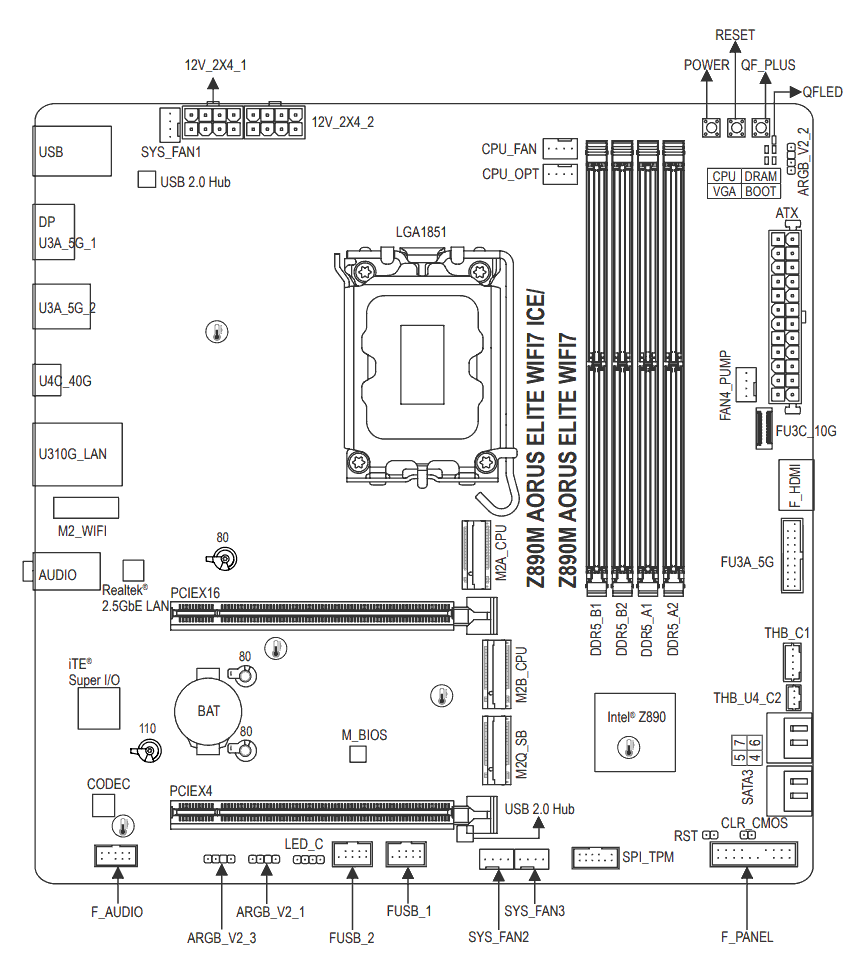

唔係延長線問題，就算拆走M.2散熱，第2/3糟下面仲有底板電池，咁你點樣唔頂住裝上去?
解決辦法: 唔固定條條Fing / 移走下面把風扇 / 換12cm 薄扇 ( ARCTIC P12 SLIM)
Z890本身已經有USB4，真係有需要加TB5? 另外呢個配置冇乜需要機尾裝風扇

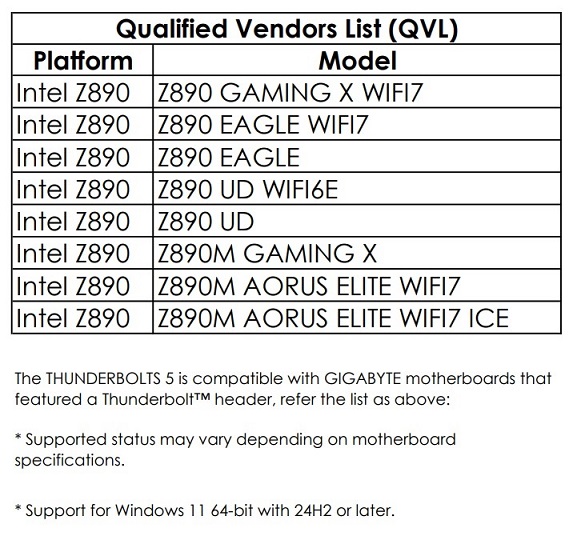

BTW QVL List冇你塊底板，最好問清楚先
https://www.gigabyte.com/Motherb ... support#support-doc

圖片附件: Screenshot 2024-12-15 180315.png (2024-12-15 18:08, 35.2 KB) / 下載次數 75
https://h0.hkepc.com/forum/attachment.php?aid=2456345&k=d8bc794151b68c86da1145cf9b653899&t=1780766776&sid=8yek2tKU5

---

作者: joecn    時間: 2024-12-15 18:30

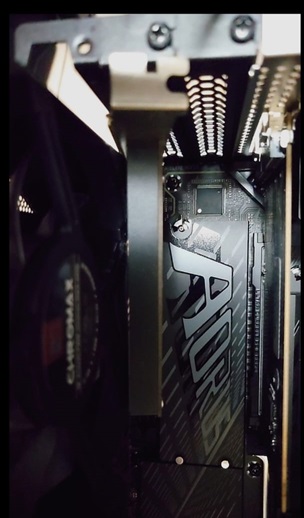

現在半高的音效卞, 是半插入

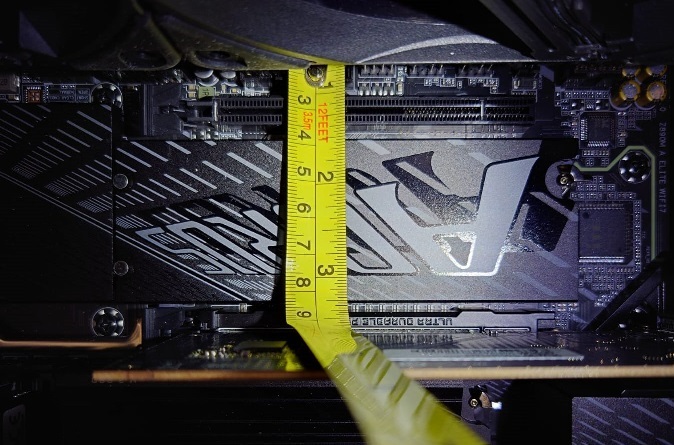

剛度了位，機身內的與PCIe的距離為26cm


不知道換了15cm厚的風扇, 可以嗎?

圖片附件: Screenshot 2024-12-15 1825.jpg (2024-12-15 18:27, 46.66 KB) / 下載次數 66
https://h0.hkepc.com/forum/attachment.php?aid=2456348&k=8be4c6021a8f521c6c439caaa052be63&t=1780766776&sid=8yek2tKU5



圖片附件: Screenshot 2024-12-15 1824.jpg (2024-12-15 18:28, 127.68 KB) / 下載次數 56
https://h0.hkepc.com/forum/attachment.php?aid=2456349&k=9b6c5a7c1ca92bf5f352793494ab99a8&t=1780766776&sid=8yek2tKU5

---

作者: nergal    時間: 2024-12-15 18:49

聲卡及下方風扇有必要嗎？為何為這兩樣東西而要另外買thunderbolt 5卡而不直插顯示卡影響整體效能？

via HKEPC IR 5.1.14 - Android(5.1.2F)

---

作者: joecn    時間: 2024-12-15 19:17

本帖最後由 joecn 於 2024-12-15 19:50 編輯


聲卡是用來做示意圖, 因小的想用兩個USB 4.0, 可惜現在只得gigabyte Z890matx有USB 4.0, 比較好的Asus Z890 matx, 要加裝USB 4.0 PCIe子卡, 才可支援, 只有gigabyte Z890 matx有一個USB 4.0用, 更可以透過安裝Thunderbolt 5子卡, 來支援TB5, Asus Z890 matx只支援USB 4.0子卡, 不支援TB5子卡, 所以買gigabyte Z890 matx, 加裝TB5子卡, 來有一張matx USB4.0, TB5主機板, 雖然小的只是以TB5作USB 4.0用, 因小的有2個USB 4.0轉PCIe, 和一個USB 4.0 hub, 想同時用一個USB 4.0 hub和一個USB 4.0轉PCIe

---

作者: joecn    時間: 2024-12-15 20:47

本帖最後由 joecn 於 2024-12-15 20:52 編輯

謝謝介紹, 已先買一個 ARCTIC P12 SLIM來試試, 因主機板是有Thunderbolt 5 ready標籤, 說明書是寫明, 支援Thunderbolt 5子卡來支援TB5, 我已問gigabyte 香港代理, 香港化理也很覺得很怪, 主機板是Thunderbolt 5 ready的, 但QVL list沒有許寫這款, 但香港代理, 也看到, 是支援TB5的, 為此問題, 問gigabyte 台灣, 為何主機板是Thunderbolt 5 ready, 但不在QVL list, 或是gigabybyte 會為Thunderbolt 5 ready, 但沒有QVL list的主機板, 再出一張Thundbolt 5子卡???

---

作者: doggiestyle    時間: 2024-12-15 20:53

本帖最後由 doggiestyle 於 2024-12-15 20:55 編輯

你任何 PCIE 卡插落槽
掂到落底都係塊 pcb 黎架啦
咁你下面只要係底板 ,你就唔會插到延長線架啦...
即係除非你將 Itx 底板放落 matx 機箱
如果唔係應該試都唔洗試先係

---

作者: arschmitohren    時間: 2024-12-15 20:58

本帖最後由 arschmitohren 於 2024-12-15 21:06 編輯


唔知我有冇理解錯啦
我就當你張卡裝low profile鐵片, 金屬腳升起左下面就夠位插PCIe 槽連pcb
仲未計條Riser Cable都有厚度咖, 可能屈到盡都係頂住條線插唔到落張卡, 邊有人估計到

---

作者: arschmitohren    時間: 2024-12-15 21:01




我一開始都咁諗,係頂硬
諗諗下, 或者佢有LP鐵片呢

---

作者: joecn    時間: 2024-12-15 21:02

本帖最後由 joecn 於 2024-12-15 21:11 編輯

小的已買了一個12cm 15cm厚的機箱風扇, 另外問機械大師商家, 借一條PCIe 3.0延長線來試試

---

作者: arschmitohren    時間: 2024-12-15 21:04




    得左就貼上黎睇下, 都幾奇特

---

作者: rfdingo    時間: 2024-12-16 09:46

呢d 箱既設計，底下個兩把主要係 輔助顯卡/塔散用架者
你咁既setup
底下個兩把拆左佢， 機尾後抽出個把 轉做抽入就完事啦
唔係下下要裝好裝滿既

---

作者: s84292    時間: 2024-12-16 11:48

本帖最後由 s84292 於 2024-12-16 03:51 編輯


下面兩把風扇其實某程度上係多餘，自然進風都可以
你又唔係做全正壓（2入3出都係正壓唔到）

吹張卡都低唔到幾度

工業繪圖電腦，·是指插RTX 6000 ADA嗎

---

作者: joecn    時間: 2024-12-16 13:58

原因是某一年, 小的用gigabyte Z590 ATX主機板, 加TB4子卡, TB4子卡是插在中間的PCIe槽, 沒有直接吹著, 熱壞了, 所以這次用 TB5子卡, 直接用兩個12cm機箱風扇, 慢慢的吹著, 這樣, TB5子卡, 熱壞的機會少很多的, 小的有Quadro P3000 PCIe, 配合Ultra 9 285K, 64GB ram, 3D emulation of AutoCAD, 已經相當流暢, 相信用BIM也沒問題(我指流暢度), 因家中細, 不想用ATX主機,  MATX緊湊型機箱, 已細相當多

---

作者: rfdingo    時間: 2024-12-16 14:35

本帖最後由 rfdingo 於 2024-12-16 14:36 編輯

用個細箱又要 又要又要
換箱
換前面加到fan既
換個高身少少既保留到底下既

用延長線無人保證到 signal 100%無問題，只可以自己買黎試+換多幾隻牌子試



又要又要又要 應該去研制自訂一個... 3d print/鋁板砌

---

作者: joecn    時間: 2024-12-16 20:00

本帖最後由 joecn 於 2024-12-17 20:18 編輯


現在已準備兩個15mm厚的風扇來試試, 我看15mm厚機風扇 specifications寫, 15mm厚, 但一定不大於16mm, 主板邊離PCIe槽16mm, 主板邊離機身內側10mm, 即是PCIe卡, 主板邊的PCIe slot的兩邊擴展有10mm, 希望換了15cm厚的風扇用便沒有問題, 想用兩個風扇慢慢吹著Thunderbolt 5子卡．某年, 小的使用技嘉的z590,再加usb 4.0擴展卡，那時使用full size atx，擴展卡插座中間位置，機箱風扇不能直接吹，用了一段時間，擴展卡熱壞了，這次使用雷電5擴展卡，直接用兩個機箱風扇，慢的吹著。

另外，機箱前有9cm風扇位, 但被我安裝了直接接線主機板的音箱，讓電腦可以自己發聲。

---

作者: arschmitohren    時間: 2024-12-17 13:42

本帖最後由 arschmitohren 於 2024-12-17 13:54 編輯

15cm厚?睇唔明
邊長15cm都裝唔落12cm既位

換兩把相同邊長既薄身風扇好過搞pcie延長
再唔得就將風扇裝機箱外面吹入, 但要箱底比位佢入風先做到, 要鋸爛埋張枱

---

作者: joecn    時間: 2024-12-17 20:17


打錯字, 是15mm厚

---

作者: arschmitohren    時間: 2024-12-19 22:02

回覆 21# joecn


換過個有5槽既matx箱仲實際
https://www.antec.com/product/case/cx600m-trio-argb

---

作者: 0011ss22    時間: 2024-12-20 14:07

個人建議放棄TB5

---

作者: joecn    時間: 2024-12-20 22:35


小的原來想用ITX配9950x /285K, 因這是家用電腦最快的CPU, 小的是組3D工業繪圖用的, CPU要求比較大, 但用ITX 9950x / 285K要降頻, boost不起, 那只好用比較高水準的240水冷, 不用360是因為, 機箱大很多, 高水準的家用一體化水冷, 最好的水pump是第8 代Asetek, 而asus rog ryuo iii 240是市場上, 最易買到用第八代Aestek的水冷, 不好的是冷頭和冷排比較厚, 一般小型ITX / MATX機箱也裝不到, 機械大師C28, 是找來找去, 最細的MATX機箱, 可以裝到, 所以不想放棄這機箱

---

作者: joecn    時間: 2024-12-22 00:39

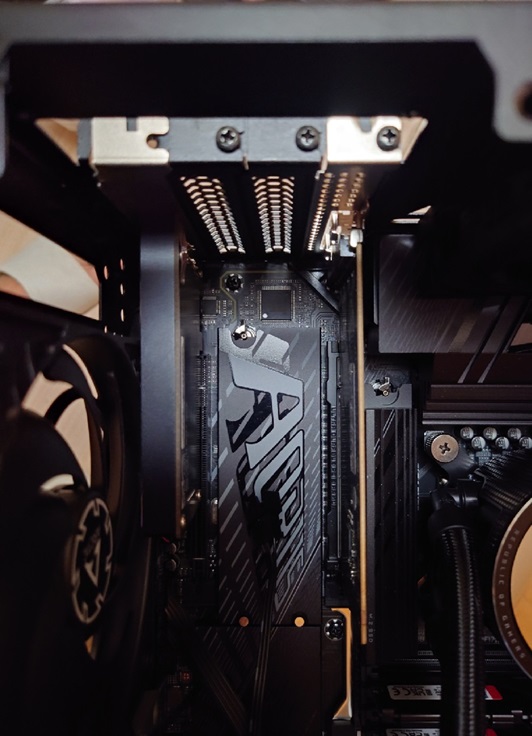

小的電腦底部的入風的機箱風扇改為15mm厚的機箱風扇, 成功可以用回主機板尾的PCIe槽, 不須用PCIe延長線



圖片附件: 屏幕截图(5).jpg (2024-12-22 00:37, 100.49 KB) / 下載次數 56
https://h0.hkepc.com/forum/attachment.php?aid=2457282&k=66991dec21d548f34b6df817f72c036b&t=1780766776&sid=8yek2tKU5

---

作者: 雲一0一    時間: 2024-12-22 00:46


風扇裝錯方向變左底抽出?

---

作者: joecn    時間: 2024-12-22 02:49

本帖最後由 joecn 於 2024-12-22 03:09 編輯

機箱可以裝3個12cm風扇, 底部兩個吹入, CPU後一個吹出, 現在底部2個, 改為用15mm厚的, 因為我打算使用Thunderbolt 5子卡, 打算用底部兩個風扇抽入, 慢慢的吹著Thundbolt 5子卡, 以免過熱

---

作者: doggiestyle    時間: 2024-12-22 14:21

其實吹入既扇冇咩用
除非想落隔塵網

---

作者: joecn    時間: 2024-12-22 15:36


某一 年, 小的用Z590 + Thunderbot 4子卞, 子卡安裝於主機板中間位置, 機箱風扇不能直接吹著, 因此熱壞, 這次用雷電5子卡, 便用兩個NF-A12 x 15配減速線, 慢慢吹著, 主要幫助Thunderbolt 5子卡散熱, 順便幫助入氣

---

作者: 雲一0一    時間: 2024-12-22 20:07


你張圖點睇都係抽出

---

作者: joecn    時間: 2024-12-22 20:54

小的用手感覺到, 底部兩個機箱風扇是吹入, CPU後面的機箱風扇是吹出的, 240水冷是頂部吹出的

---

作者: kyip    時間: 2024-12-22 21:41

用手感覺到有機會係負壓下的錯覺
因為睇返官方說明書你裝既扇葉方向同形狀都係吹出
大多數風扇都有標示方向
https://support.arctic.de/en/p12-slim-pwm-pst
吹出機箱(標示在左下)

抽入機箱(標示在左上)

---

作者: joecn    時間: 2024-12-22 21:58



小的剛用紙巾作測試, 機箱風扇是吸著紙巾的, 的確是吹入的, 小的已訂購NF-A12 x 15 PWM, 稍後會更換為NF-A12 X 15

---

作者: kyip    時間: 2024-12-22 22:14




    唔係話你錯
只係提返你風扇有標示氣流方向同旋轉方向
唔使用其他方法去推測


其他Ching都係好心提醒
你檢查左標示方向就得
唔使強調自己用左其他方法證明自己無錯

---

作者: joecn    時間: 2024-12-22 22:21


謝謝, 小的對機箱散熱情況, 覺得可以, 現時用U9 285K, DDR 6400 64GB, WD black 2TB, gigabyte Z890 MATX, 追風者SFX 850W, 機械大師C28 MATX緊湊型機箱. asus rog ryuo iii 240水冷, 3個12cm風扇, CPU全速boost起80度, 現在平常用, 35度

---

作者: 雲一0一    時間: 2024-12-22 22:34

咁都抽入，你把風扇逆轉架?

---

作者: joecn    時間: 2024-12-23 19:54

因小的用Gigabyte Z890M AORUS ELITE WIFI7主機板, 本身現備一個USB 4.0, 另支援Thunderbolt 5, 但要安裝Gigabyte Thunderbolt 5擴展卡

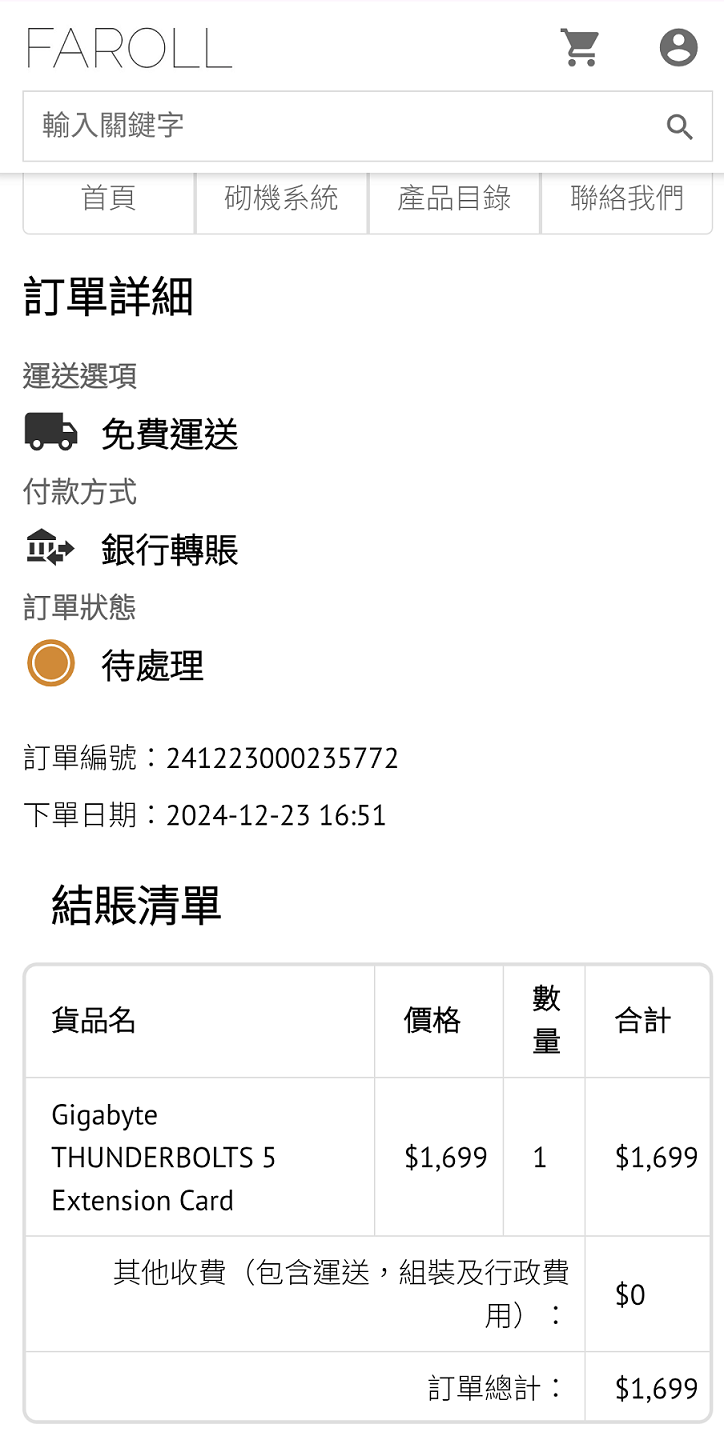

現用了15mm厚機箱風扇, 已解決阻當PCIe槽的問題, 已訂購Gigabyte Thunderbolt 5擴展卡


圖片附件: Screenshot_20241223-165844.png (2024-12-23 19:42, 144.72 KB) / 下載次數 136
https://h0.hkepc.com/forum/attachment.php?aid=2457633&k=6e25a2152bfa3bc0f8a8213df4e74916&t=1780766776&sid=8yek2tKU5



圖片附件: Z890.jpg (2024-12-23 19:49, 115.91 KB) / 下載次數 56
https://h0.hkepc.com/forum/attachment.php?aid=2457634&k=d2f0818ee1ac7510898879e6018649f7&t=1780766776&sid=8yek2tKU5
