作者: jl0021hk    時間: 2024-8-2 11:03     標題: Deskmini 散熱 終極堆料 2024更新

本帖最後由 jl0021hk 於 2024-8-2 11:39 編輯

上回講到：
上回講到

話咁快就兩年，唔知係YouTube 4K60P 嘅 VP9 bit rate 高左定係Windows 11 更新又搞搞陣，總之3400G播 YouTube 4K60P 開始會有啲drop frame，3400G又唔支援硬解AV1。

咁啱Deskmini 出左X600，支援8700G，硬解能力高左又多左AV1支援，咁你都估到，又忍唔住買左😂

（可能你會問，玩得HTPC做咩唔用 Intel UHD內顯，又有AV1 VP9 8K 60P，又穩定，第一，Deskmini Intel 版本嘅layout同AMD版本好唔同，所有CPU AXP90，RAM，M.2 散熱基本上全部用唔番，第二，Radeon 780M效能好好多，又內置NPU，第三，當然AMD YES!）



當中新版本Deskmini X600有好有唔好，好嘅係佢mosfet 散熱片設計有改善，向邊邊褪左幾毫米，裝AXP90終於唔洗鋸heatsink



（不過我原本唔知道呢個改良，為左唔洗自己鋸heatsink去左搵人CNC左個訂制heatsink 仲做埋陽極氧化，洗左$500．．．．）

唔好嘅係，第一，用AM5個背板設計唔同左，用唔番AXP90 舊版 FULL BLACK 背板，又要訂制




第二，AM5 block design無左內置SATA controller，改左行ASM1061，無左內置SATA RAID，要用Windows software RAID

（話說Asrock好鬼祟，原本官網有寫2 x 2.5" HDD/SSD with RAID0/1，比我寫完信問完佢之後改左網頁．．．我嗰兩隻ST2000LM003．．．）



最新官網

總之，完成品大約係咁




可能有人留意到

第一，M.2 散熱換左，噴塗石墨烯效果唔好又容易甩，換番傳統陽極氧化鋁，再噴黑好好多

第二，多左呢樣野．．．．


其實佢係Oculink 由背面個M.2轉出黎，講起就嬲．．．
Deskmini官網明明講左 HDMI support 4K120Hz，用黎駁ＳＯＮＹ電視啱啱好
https://www.asrock.com/nettop/AM ... x.asp#Specification
Manual入面就講

理論上行到HDMI 2.1 FRL4 32Gbps，即係 4K 120Hz 8bit 4:4:4
不過！
台灣網友發現完全行唔到，去左問Asrock
簡單啲黎講，而家只可以行：
1.        4K 120Hz 8bit 4:2:0 no HDR
2.        4K 60Hz 8bit 4:4:4 HDR
3.        4K 60Hz 12bit 4:2:2 HDR

遲啲有時間就用Oculink行eGPU試下上唔上到4K 120Hz 10bit 4:4:4 HDR…

多謝收睇….

---

作者: 火雲耶神    時間: 2024-8-2 11:34

正正經經用display port

---

作者: taiman708    時間: 2024-8-2 11:51

回覆 1# jl0021hk


    多謝

---

作者: rfdingo    時間: 2024-8-2 12:39

妖板廠果然不簡單
改埋d奇怪位

---

作者: Miipp    時間: 2024-8-2 15:57

支持 Deskmini

厚 heatsink 大風扇好過 d 納米機細 heatsink + 萬轉蝸牛扇萬倍

---

作者: inori    時間: 2024-8-2 16:52

明明用Deskmini就係為左細結果又要插oculink駁eGPU咩多舊野Asrock真係好9

---

作者: redblood    時間: 2024-8-2 19:11

Zen4 8845 7845 mini pc未出，我都仲會打算砌itx htpc。780m真文書機，又有兩個全功能usb4，仲有啲機仔有埋oculink

---

作者: akiro    時間: 2024-8-2 21:44

即係咩都唔洗改就可以直接用APX90 真心好.

---

作者: panpanw    時間: 2024-8-2 23:24




He ordered a custom "  Back Plate "??

Where to order?

---

作者: dom    時間: 2024-8-3 13:42

多謝支持 AMD

---

作者: jl0021hk    時間: 2024-8-3 19:03

本帖最後由 jl0021hk 於 2024-8-3 19:05 編輯

上網睇完，即刻買左個ＤP1.4 to HDMI2.1試下
試完再報告


有好有唔好啦
Mosfet heatsink其實改良得幾好
HDMI同SATA就．．．


Deskmini行AM5，遲吓可以試埋Zen5 + 50TOPS NPU 同埋 CoPilot PC Plus


Ｏculink我手痕啫
遲Ｄ都想試吓插張RTX咭，玩下RTX Ｖideo HDR Upscale
將D SDR YouTube upscale HDR



AXP新版有AM5扣具
不過舊版先有特別版 AXP-90 FULL BLACK 全銅鍍黑鎳
所以先要訂製Back Plate
so call 訂製其實係將AM5背板保留中間４個螺絲位，再鑽走外圍四角嗰４個螺絲位
所以可以係外圍四角上背面螺絲

其實我一次整左４塊，有興趣可以分享


  各有各好，我仲有一部第一代i7 990X用緊

---

作者: panpanw    時間: 2024-8-6 14:02





AXP90 47mm Black Copper is no longer produced.
Only can get 2nd hand

---

作者: panpanw    時間: 2024-8-6 14:06

Only AXP90 47MM Full Copper has brand new
Comes with AM5 & 1700 brackets

---

作者: jl0021hk    時間: 2024-8-14 09:44

本帖最後由 jl0021hk 於 2024-8-15 14:49 編輯

上回講到：


終於。。。。買回來喇！！（有聲）


同時。。炒車喇。。。
一駁著，出到4K 120Hz 10bit 4:2:2 HDR，達到DP 1.4上限
試過轉到4K 120Hz 10bit 4:4:4 HDR，靠DSC突破到DP 1.4頻寬上限

不過只係頭30秒無問題，之後就開始狂閃，又出唔到聲，DSC情況下仲會花Screen
試過換HDMI cable，用第二個USB獨立供電，都無改善。。。

上網睇，有人話唔用轉插，用ＤP1.4 to HDMI2.1 cable 先會成功，所以。。。。

也買回來喇！！（又有聲）

終於！終於！終於！終於！終於！
成功喇


4K 120Hz 10bit 4:2:2 HDR


4K 120Hz 10bit 4:4:4 HDR via DSC

成功用盡SONY 10bit 120Hz
（順便試埋SONY HDMI2.1 係支援DSC嘅）

最後製成品




多謝收睇

---

作者: yck3110    時間: 2024-8-15 00:50

本帖最後由 yck3110 於 2024-8-15 00:57 編輯

回覆 14# jl0021hk


師兄 可唔可以測試吓 8700G 係唔同TDP情況下
用axp90散熱,full load個陣係幾多度?
同埋TDP 會唔會對單/多核性能 影響好大?
BTW 有冇人會將7000/9000 系既CPU i.e  7700/7900 ,用係deskmini x600?

---

作者: jl0021hk    時間: 2024-8-15 14:51

回覆 15# yck3110

想睇咩TDP，用咩燒機？
曾經有諗過用7700，價錢好抵
不過HTPC， 8700G iGPU新一代好似好D

---

作者: kenoper    時間: 2024-8-15 17:16

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: yck3110    時間: 2024-8-15 22:18

本帖最後由 yck3110 於 2024-8-17 21:56 編輯

回覆 16# jl0021hk

deskmini X600 係唔係都好似X300 有得揀35/45/65W?
你平時用有冇開PBO?
我見x600 BIOS 宜家有curve optimizer 可以俾人 undervolt ,
電壓同溫度會低左, 但係性能反而會好左
如果跑AIDA64 FPU test 一段時間, 可以保持咩頻率 同埋溫度壓到去幾多度?
7700 粒IGPU 2CU RDNA2 如果唔打機淨係睇片, 開吓模擬器應該冇咩問題?
BTW 我用緊x300+5600g 諗緊值唔值得升x600+8700g

---

作者: iorikit    時間: 2024-8-15 23:37

其實你地會因咩原因選擇deskmini+8700g 而唔直接買mini pc?
明明deskmini性價比底又冇usb4

---

作者: 侯活    時間: 2024-8-16 15:28

回覆 14# jl0021hk

我不是用X600, 但我是都是用 ITX 版, 8700G + AXP90散熱 +A4 CASE
FULL LOAD 直上95度自動降頻, 基本上是壓不到. 打機時 65度到80度.

---

作者: icefire    時間: 2024-8-17 21:56



我執左粒7900, 連埋2x32 A-die, 準備上deskmini x600試, 做開發機
不過要搞搞散熱先, AXP90要轉90度裝先得

---

作者: Miipp    時間: 2024-8-17 22:48




開發用比唔到高 PL1/2 晒左粒 U

呢 d 用途最少都整返 itx 吧

---

作者: icefire    時間: 2024-8-17 23:30



上得標準ITX, 仲要行高PL1/2, 就要內置火牛, 都起碼都5L, 連display就10L
STX方案可以外置牛, 主機只需2L, 可以周圍拎, 方便WFH

---

作者: HEIZE    時間: 2024-8-18 02:23

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: redblood    時間: 2024-8-18 14:23

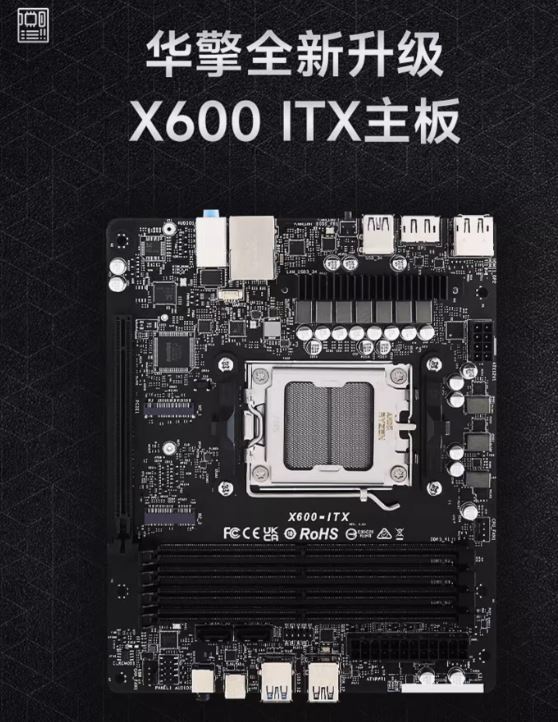

asrock大陸出咗塊妖板x600，4*ddr5。唔知真唔真。淘佬搜尋deskmix, deskmax


圖片附件: Capture.JPG (2024-8-18 14:22, 92.74 KB) / 下載次數 155
https://h0.hkepc.com/forum/attachment.php?aid=2437970&k=eb2b65793033f6e53acf29dafafb2564&t=1781201262&sid=ir0Qb1Q3Gq

---

作者: iorikit    時間: 2024-8-18 14:32

回覆 25# redblood

只係deskmeet x600塊版轉第2個機箱
等你可以裝到好少少cpu cooler

---

作者: madebyp90    時間: 2024-8-18 15:07




    2*stata
支援 AMD 插槽 AM5 Ryzen™ 8000 與 7000 系列 處理器, 最大 65W
https://asrock.com/nettop/AMD/De ... s/index.tw.asp?cat=

浪费左潛力

---

作者: yck3110    時間: 2024-8-18 16:59

我都有諗過砌 淘寶deskmix,
用deskmeet x600 塊板+ryzen 7700+ rtx 4060 low profile,
不過要用1U 電源,  有啲驚1U 電源 會好嘈

---

作者: 侯活    時間: 2024-8-19 08:22



請問是在BIOS內調教, 可否指點一下?

---

作者: 侯活    時間: 2024-8-19 08:24



我現在時用1U牛, 無LOAD時已經有聲, 打機時真的很嘈,所以要靜不要用1U 牛.

---

作者: yck3110    時間: 2024-8-19 22:29

回覆 23# icefire
如果7900 用埋curve optimizer -30mv, 行35/45W TDP 唔知axp90 散唔散到熱

---

作者: icefire    時間: 2024-8-20 23:25



初步試過, 7900 curve optimizer -15 (-20已經唔穩) , PPT Limit 93W, TjMax 95度,  用老胡STX機箱+AXP90-53 Full copper轉向被動散熱, 可以長行95W 95度(Ryzen 7000官方話可以95度長行), CPU-Z 大約10500

---

作者: icefire    時間: 2024-8-20 23:34

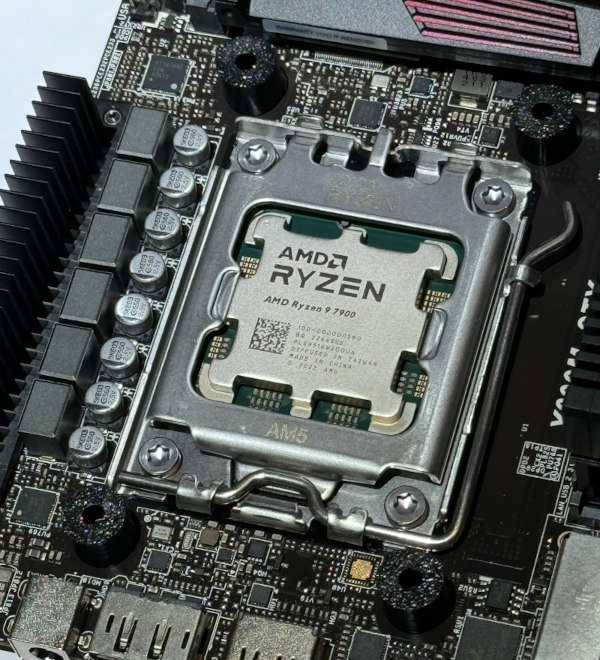

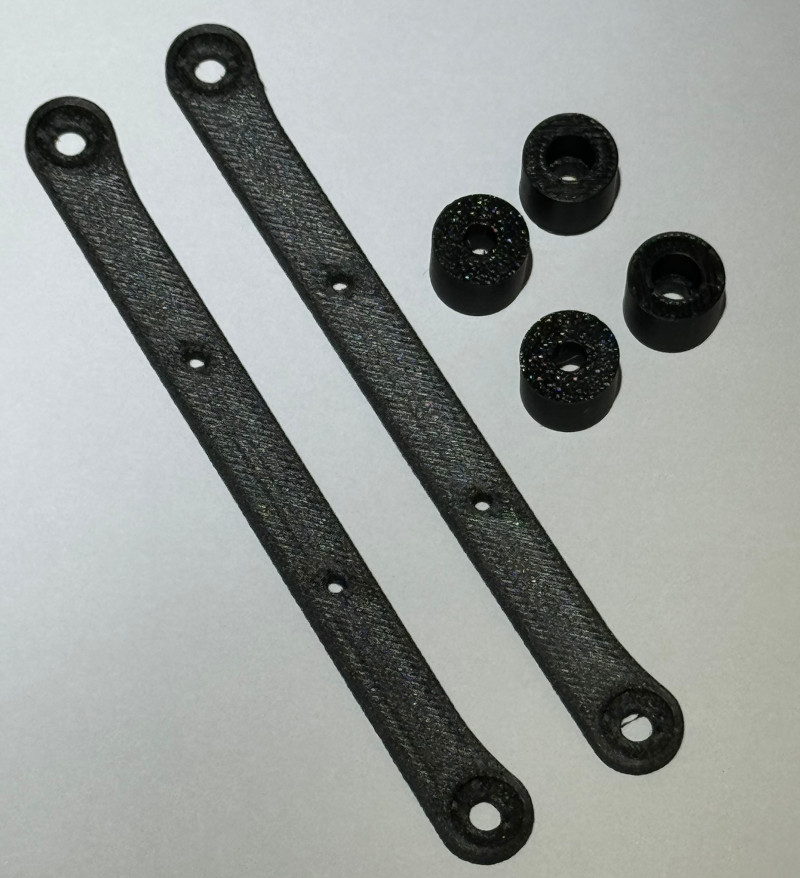

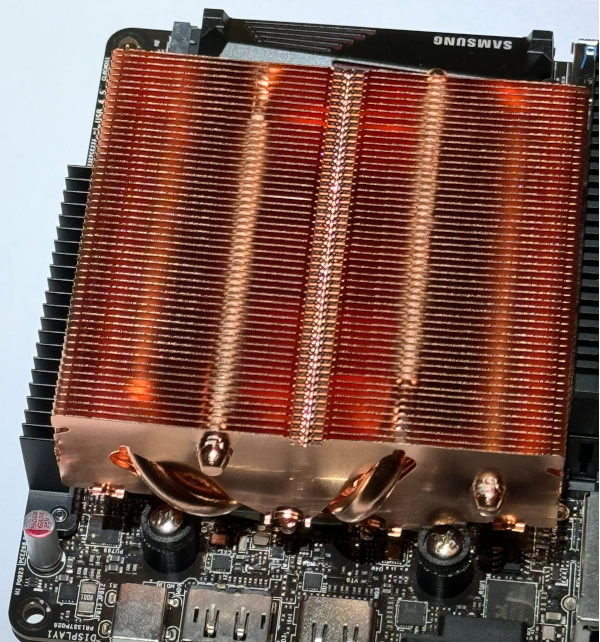

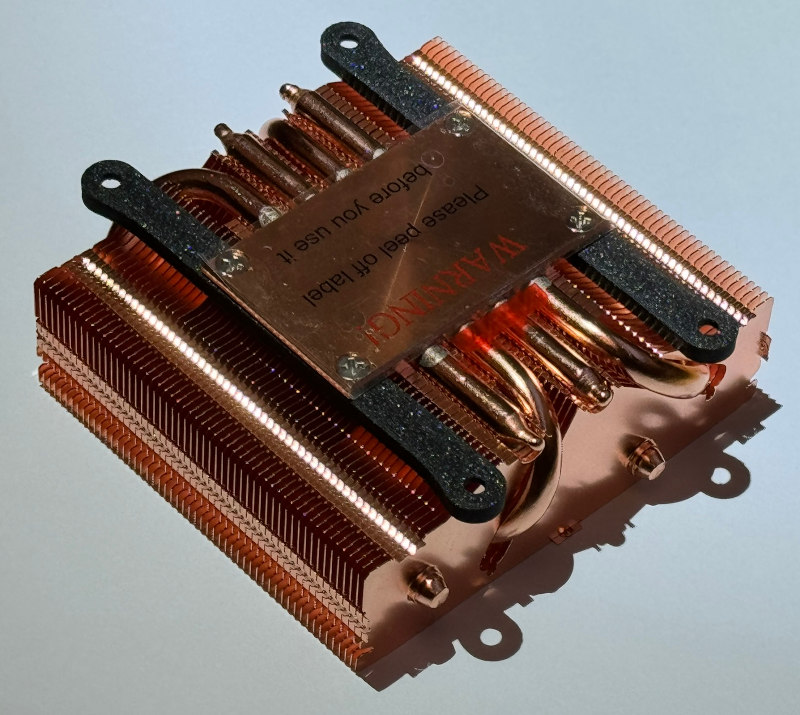

3D打印自制AXP90轉向扣具


PET-CF打印件可以頂150度以上


ABS打印件放主板扣具


剛剛好夠位比鑼絲批上死

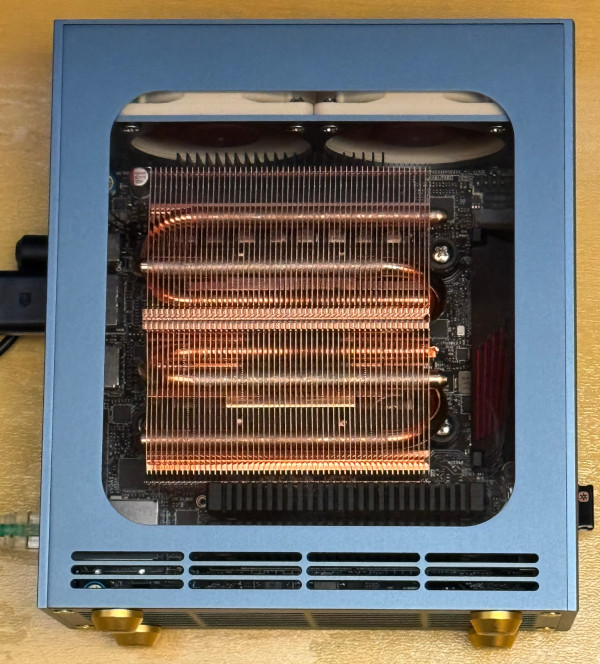

老胡STX機箱直接頂部抽風散熱

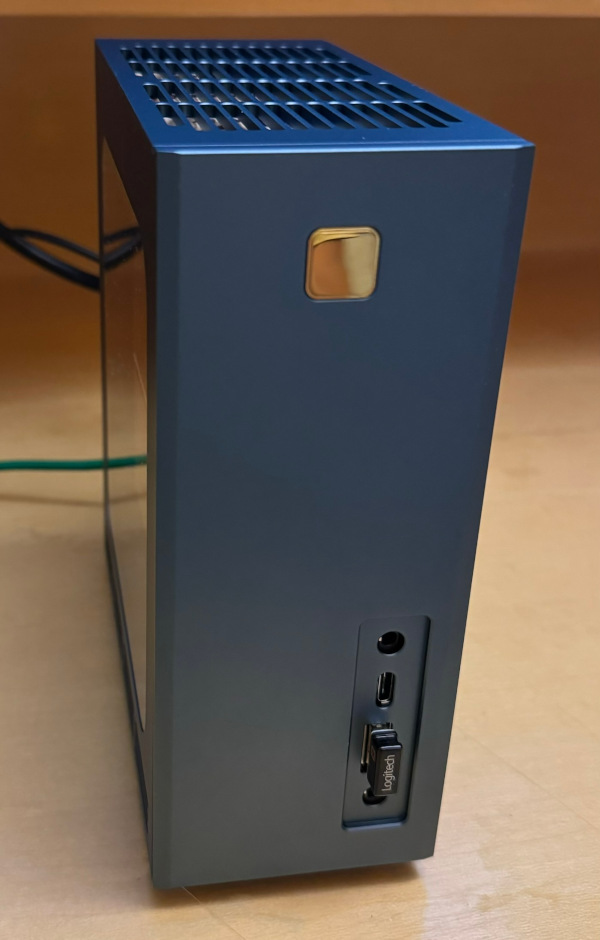

老胡STX機箱精緻小巧


圖片附件: IMG_0099.JPG (2024-8-20 23:30, 141.59 KB) / 下載次數 196
https://h0.hkepc.com/forum/attachment.php?aid=2438352&k=abf563520ba64f0d029e8a8707f29874&t=1781201262&sid=ir0Qb1Q3Gq



圖片附件: IMG_0102.JPG (2024-8-20 23:31, 141.05 KB) / 下載次數 168
https://h0.hkepc.com/forum/attachment.php?aid=2438353&k=6becb982e1dc78fa4869bfd8b9f47e9a&t=1781201262&sid=ir0Qb1Q3Gq



圖片附件: IMG_0103.JPG (2024-8-20 23:31, 141.21 KB) / 下載次數 205
https://h0.hkepc.com/forum/attachment.php?aid=2438354&k=63cf07dec6fae27c47d1668252e74b4b&t=1781201262&sid=ir0Qb1Q3Gq



圖片附件: IMG_0104.JPG (2024-8-20 23:31, 143.25 KB) / 下載次數 192
https://h0.hkepc.com/forum/attachment.php?aid=2438355&k=1d78fa7806ecd0ab4d3ffb151c52e195&t=1781201262&sid=ir0Qb1Q3Gq



圖片附件: IMG_0116.JPG (2024-8-20 23:32, 141.57 KB) / 下載次數 230
https://h0.hkepc.com/forum/attachment.php?aid=2438356&k=ab25f240c6bd9d9976bcc557d9105fbb&t=1781201262&sid=ir0Qb1Q3Gq



圖片附件: IMG_0122.JPG (2024-8-20 23:33, 94.97 KB) / 下載次數 197
https://h0.hkepc.com/forum/attachment.php?aid=2438357&k=e3f6dfe355708ea0147096d7d52e875e&t=1781201262&sid=ir0Qb1Q3Gq

---

作者: yck3110    時間: 2024-8-20 23:39

回覆 32# icefire
你咁樣用X53 被動散熱 會好過用返deskmini x300 直接吹住X47去散熱?

---

作者: icefire    時間: 2024-8-20 23:49



咁樣用X53全銅被動散熱, 應該散倒最大90-100W
X47全銅直接吹, 加機箱散熱好, 應該上倒120W
之前一定玩緊B660+13700k X53鋁被動散熱, 長行70W都只係80度
取捨啦

---

作者: yck3110    時間: 2024-8-20 23:57

本帖最後由 yck3110 於 2024-8-20 23:59 編輯

回覆 35# icefire
可唔可以試埋 直接set TDP 做65W 再熄埋PBO  唔用CO , 咁樣最多會用88W電?
deskmini + X47 都應該壓得住??

---

作者: icefire    時間: 2024-8-21 00:04




deskmini x600 BIOS default set左PPT Limit 88W = 65W TDP,  Full load, hwinfo係顯示90W
deskmini原廠機箱沒機箱風扇, 好大機會長行壓唔住, 機箱積熱嚴重

---

作者: madebyp90    時間: 2024-8-21 00:29




    大陸nas case全部都係1u牛
想要sfx牛就要超大箱
根本冇選擇

---

作者: 侯活    時間: 2024-8-21 08:39



呢樣絕對同意,為左細部又不用外置火牛就要用1U,
而且香港唔多1U 賣,都係要淘佬買. 安唔安全見人見知.

---

作者: yck3110    時間: 2024-8-21 13:37

本帖最後由 yck3110 於 2024-8-21 16:35 編輯

回覆 37# icefire

咁可能要犧牲多少少單核性能, 手動定頻降壓先搞得掂散熱?
例如4.5ghz @ 1.1V?
或者用35W/65W TDP setting?
令到粒U Full load 個陣只用50-60W 電?

---

作者: icefire    時間: 2024-8-21 23:27



你要搞清楚犧牲啲咩, 砌Small Factor PC為左咩, 尤其係Deskmini STX size
其實就算7900 full load 65W TDP/88W PPT 都散倒熱, 差在捱倒幾耐撞溫度牆,
玩得Small Factor PC就預左要撞溫度牆，撞功率牆咁玩
不過如果要長時間Full load, 積熱會影響RAM/SSD, 要做機箱散熱

---

作者: yck3110    時間: 2024-8-22 20:20

回覆 41# icefire

我嘅意思係如果用 35W/45W tdp /定頻降壓，
多核性能有65W tdp 嘅7成
Full load 15分鐘 都唔會上到 95-100度，可以壓到係85度以下，
咁deskmini x600 + 7900 都叫做用得過，
如果你話用65W tdp , 一full load 少少就直上95度以上，
長時間咁用好似會易壞，咁嘅組合就用唔過，
落返去用8核 8700g 就算
BTW 我仲以為 2粒 ccd 嘅cpu. 行eco mode就會易散熱少少

---

作者: icefire    時間: 2024-8-22 20:53



deskmini唯一價值就係行65W TDP/88W PPT
如果就住用, 打7折TDP行, 點解唔用7840HS / 8845HS mini PC?, 性能一樣, 溫度更低(冇左IHS)
