作者: 二師兄 時間: 2024-5-5 23:52 標題: 依家D DDR5 底版好似好少SATA
有冇邊個model 多D?
作者: O人 時間: 2024-5-6 00:05
提示: 作者被禁止或刪除 內容自動屏蔽
作者: mxmxm 時間: 2024-5-6 00:13
就係想人起多部機或用NAS去儲存野
作者: kofz 時間: 2024-5-6 02:16
有冇邊個model 多D?
二師兄 發表於 2024-5-5 23:52
要就買server 板
又或者自己加pcie卡
via HKEPC IRF 5.1.14 - Android(5.1.2)
作者: yangtz 時間: 2024-5-6 06:37
淨係 加多佐 m2.
作者: kcyipgar 時間: 2024-5-6 08:13
其實 4-6個SATA已經足夠啦！
via HKEPC Reader for Android
作者: soccerism 時間: 2024-5-6 09:04
買張pci-e SATA 卡, 2或4口既兼容性都高, 仲可以boot機, 再唔夠就整塊ATX底板, 會多條pci-e槽, 再整多張SATA 卡, 8個SATA port 點都夠路卦!!
作者: 雲一0一 時間: 2024-5-6 09:32
X79年代已經開始cut 啦!
基本上除左6個PCH提供,多個6個既一係外加橋接晶片,一係就raid 卡 ...
O人 發表於 2024-5-6 00:05

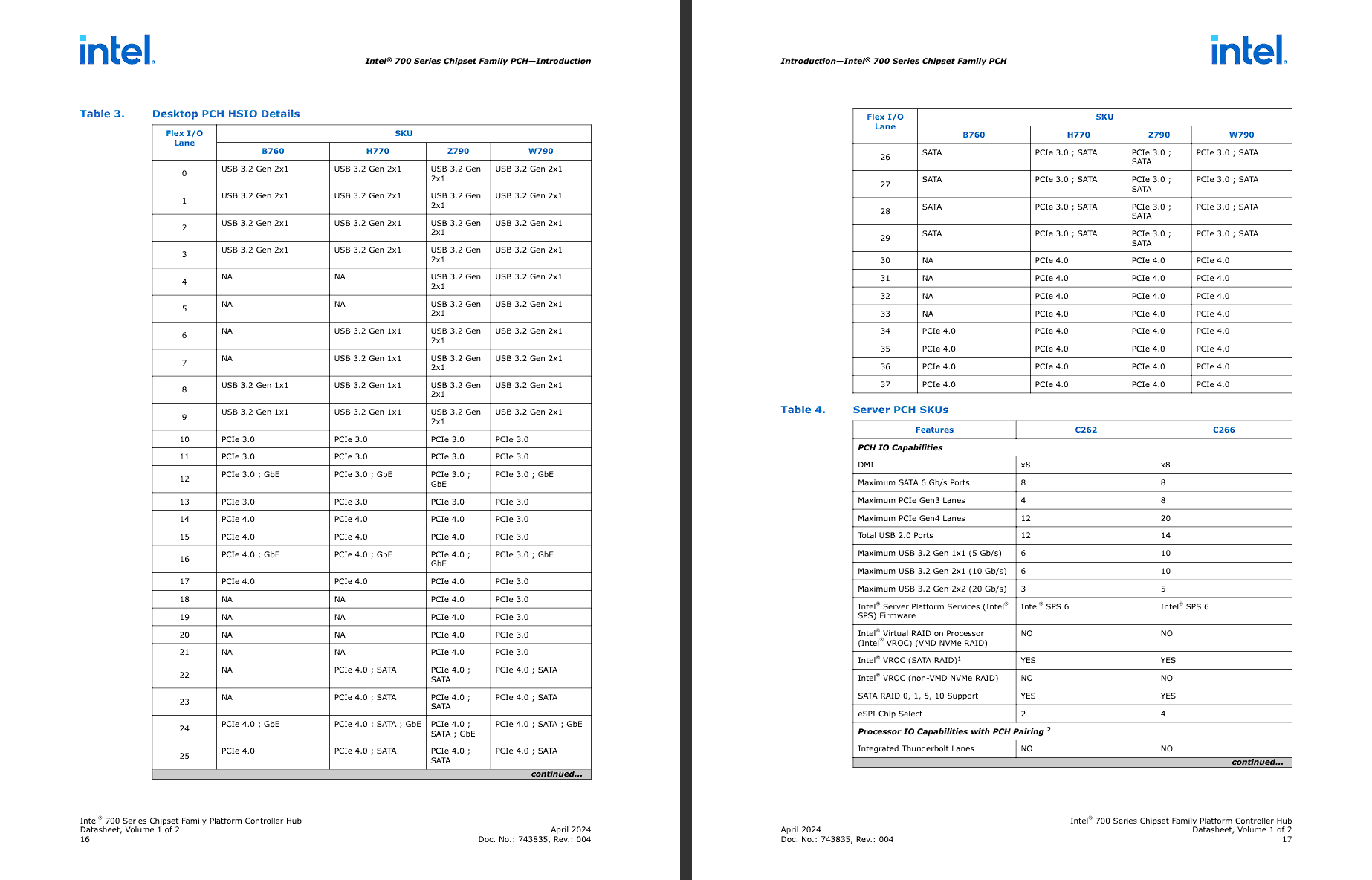

Z790原生最多8個SATA但係每一個頭食一條PCIe lanes，4個以上要食PCIe 4.0，要多port通常落ASM1061 1條lane轉2個SATA
好多時唔係唔夠lanes而係唔用 (MSI TOMAHAWK有剩都要落ASM1061同M.2 share)
暫時見到得ASRock Steel Legend, Pro RS, Riptide/SONIC, Biostar VALKYRIE有用足8個
圖片附件: Untitled.png (2024-5-6 09:24, 57.14 KB) / 下載次數 89https://h0.hkepc.com/forum/attachment.php?aid=2422013&k=5191412b78728ee8d9d82daa546b099d&t=1781322996&sid=8yoACTBds
作者: ray7a7 時間: 2024-5-6 11:01
B同 H板6個
Z板8個+
呢 D有點都好過冇，同埋唔同廠商態度唔同，牙石 Z板都係得4-6個，微星新Z790 就有8個
via HKEPC Reader for Android
作者: murderfreaker 時間: 2024-5-7 03:05
其實好多時都係外掛ASM1061
但啲人好多時用得一兩個就變浪費。
你真係要咁多就加NVMe> SATA
想再多就拮SAS Card
作者: s84292 時間: 2024-5-7 09:09
有冇邊個model 多D?
二師兄 發表於 2024-5-5 15:52
要多SATA都係加SAS卡好過
作者: kofz 時間: 2024-5-7 20:12
其實 4-6個SATA已經足夠啦！
via HKEPC Reader for Android
kcyipgar 發表於 2024-5-6 08:13
一般板chip就係6個
就算多只不過額外加chip達成
又會佔用pcie lane(好多時都係同m2共用)
via HKEPC IRF 5.1.14 - Android(5.1.2)
作者: kofz 時間: 2024-5-7 20:17
Z790原生最多8個SATA但係每一個頭食一條PCIe lanes，4個以上要食PCIe 4.0，要多port通常落ASM1061 1條lane ...
雲一0一 發表於 2024-5-6 09:32
lanes數上限本身就係咁多
via HKEPC IRF 5.1.14 - Android(5.1.2)
作者: billykhw 時間: 2024-5-12 10:33
SATA頭多黎都未必有用
絕大部分機箱都俾唔夠硬碟位
作者: 口o口 時間: 2024-5-12 10:42
SATA頭多黎都未必有用
絕大部分機箱都俾唔夠硬碟位
billykhw 發表於 2024-5-12 10:33
唔緊要...全SSD...有位就亂放....哈哈
作者: rabbit82047 時間: 2024-5-12 19:23
基本上都係 6 個 sata，多數人都唔會裝咁多 hdd
所以新底板都係分多d lanes 俾 m2 好過
有特殊需求就搵特殊底板
作者: Kin_2012 時間: 2024-5-12 21:24
要多SATA都係加SAS卡好過
s84292 發表於 2024-5-7 09:09
都要有 pcie slot 你加先，而家 d 板。。
作者: Once 時間: 2024-5-13 00:10
M.2 可以1開6, 一張4 port LSI 12Gb/s HBA card 可以出16 個SAS/SATA
打機ITX 用家多數睇唔起sata, 可以唔理
ITX NAS 一條PCIe 剛好
mATX 新板好多有2-3 條16x, 可以兼顧GPU, HBA, 仲有機會插10Gb / 40Gb NIC
作者: Kin_2012 時間: 2024-5-13 08:12
M.2 可以1開6, 一張4 port LSI 12Gb/s HBA card 可以出16 個SAS/SATA
打機ITX 用家多數睇唔起sata, 可以唔 ...
Once 發表於 2024-5-13 00:10
mATX 新板好多有2-3 條16x <-- 請揾幾塊出黎睇下？
唔好話幾條行 x16 ，想有兩條 x16 都難呀。。。
作者: Once 時間: 2024-5-13 15:38
mATX 新板好多有2-3 條16x
Kin_2012 發表於 2024-5-13 08:12
16x 槽
打漏咗
作者: sands 時間: 2024-5-13 15:41
Sata 本身唔熱，左攝右攝都得啦，不過好多板都係得4粒sata
作者: tommijai 時間: 2024-5-13 17:20
其實底板改改設計佈局,將M.2插口好似SATA咁放側面,然後再好似SATA咁用外接線做安裝唔得? 條M.2 NVME唔FIX死喺底板唔得? 仲唔洗好似SATA咁要另插一抽SATA電源線,咁樣裝M.2 SSD會方便好多
外置M.2 NVME都做到,內置式應該都可以掛?
作者: ckyuen2 時間: 2024-5-13 18:17
其實底板改改設計佈局,將M.2插口好似SATA咁放側面,然後再好似SATA咁用外接線做安裝唔得? 條M.2 NVME唔FIX死 ...
tommijai 發表於 2024-5-13 17:20
板載NVMe你想唔插螺絲響度fing的話，唔使等而家已經得
作者: Kin_2012 時間: 2024-5-13 18:49
16x 槽
打漏咗
Once 發表於 2024-5-13 15:38
行 x1 x2 的槽又有咩用呢....
作者: Once 時間: 2024-5-13 19:10
行 x1 x2 的槽又有咩用呢....
Kin_2012 發表於 2024-5-13 18:49
2.5G LAN 或者4 port sata card
作者: 雲一0一 時間: 2024-5-13 19:25
其實底板改改設計佈局,將M.2插口好似SATA咁放側面,然後再好似SATA咁用外接線做安裝唔得? 條M.2 NVME唔FIX死 ...
tommijai 發表於 2024-5-13 17:20
M.2接線叫做U.2，一樣要另外插電，消費級市場已經淘汰左
一來用家唔想插線走線，二來訊號會有衰減雜訊，底板線路長少少已經可能要落Retimer/Redriver
M.2外置盒入面只係行PCIe Gen3 x2咁你應該知點解做到?
作者: z790freepay000 時間: 2024-5-13 19:42
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 雲一0一 時間: 2024-5-13 19:55
回覆 雲一0一
係，係真最衰，咪就係要另外比電，所以而家有兩條路
1。SDUC tf
2。繼續用m.2 2280 nvme
...
z790freepay000 發表於 2024-5-13 19:42
希望話用microSD唔係認真
望下1TB咩價錢咩速度
作者: mxmxm 時間: 2024-5-13 21:45
如果 ATX 板設計唔用 on board M.2, 改用Pci-e 拆分卡轉 M.2 會唔會好d
作者: verykin 時間: 2024-5-13 22:58
華X ITX, 得兩個
作者: Kin_2012 時間: 2024-5-14 00:37
2.5G LAN 或者4 port sata card
Once 發表於 2024-5-13 19:10
你原本係話 .....
一張4 port LSI 12Gb/s HBA card 可以出16 個SAS/SATA
mATX 新板好多有2-3 條16x, 可以兼顧GPU, HBA, 仲有機會插10Gb / 40Gb NIC
作者: Once 時間: 2024-5-14 01:33
本帖最後由 Once 於 2024-5-14 08:08 編輯
你原本係話 .....
Kin_2012 發表於 2024-5-14 00:37
So?
一張display 行x16
咁淨低x8 又好x4 又好，最多唔足速
唔用16 port HBA 咪4 port / 8 port HBA
唔用10Gb / 40Gb 咪2.5 Gb
除非唔用GPU
另外話唔定有人16 + 4 sata 都唔夠呢
淘佬有啲12 bay server 籠賣，買兩隻可以玩24 bay
有人整咗個阿加力箱比人放2 個12 bay 籠用
作者: holyAS 時間: 2024-5-22 00:27
買多幾個外插盒
作者: ht1507 時間: 2024-5-22 09:29
本帖最後由 ht1507 於 2024-5-22 09:51 編輯
So?
一張display 行x16
咁淨低x8 又好x4 又好，最多唔足速
唔用16 port HBA 咪4 port / 8 port HBA
唔用10 ...
Once 發表於 2024-5-14 01:33
我覺得flagship MB係要加PCIe switch
消費級就留一條5.0 x4 M2, 其他5.0x2 / 4.0x4 就得
去到4.0甚至5.0 SSD 仍然霸住x4 lanes 其實好浪費
而家速度咁快大部份operation 都可以十秒八秒完成, 有幾可一次抄幾十GB?
冇read write嗰陣條lane 都唔可以放出去俾其他device用
其他device例如sound card, capture card 甚至10G NIC其實唔需要用咁高速I/O
就算10G 卡都係差唔多等於3.0x1, 呢類卡拆一堆4.0 x2 signal (x4 slot斷口)都好夠
至於唔夠slot 我覺得同device 嘅關係大啲
食得哂咁多bandwidth嘅AIC發熱唔會細
俾足slot都會俾散熱器遮住用唔到
除非用server grade暴力扇或者上水
或者學牙石咁棟起堆M2
又或者用occulink / TB3 擺開堆低速IO
作者: antlee 時間: 2024-5-22 11:14
我覺得flagship MB係要加PCIe switch
消費級就留一條5.0 x4 M2, 其他5.0x2 / 4.0x4 就得
去到4.0甚至5.0 ...
ht1507 發表於 2024-5-22 09:29
"PCIe Switch"的問題是錢，因為PLX被Broadcom收購後就加晒價...
另外問題就係現時desktop CPU Socket(AM5/18XX)規格不再支援x16拆x8x4x4 or x4x4x4x4的分拆方式
現時底板做"PCIe switch"的工作就係晶片組（南橋）
作者: ht1507 時間: 2024-5-23 09:14
"PCIe Switch"的問題是錢，因為PLX被Broadcom收購後就加晒價...
另外問題就係現時desktop CPU Socket(AM5/ ...
antlee 發表於 2024-5-22 11:14
就算去到X670E
6SATA 的話chipset都係得番12x4.0 + 2x3.0
唔計CPU直出兩組5.0x4 M.2
再加一組4.0x4 M.2 (total 3條M.2) 就得番8x4.0 同2x3.0
呢10條lane 仲要分俾WiFi, Lan, Sound Card 嗰堆
即係最多淨7x4.0 (3xM.2) / 3x4.0 (4xM.2)
我當然知問題是錢
所以我話flagship MB先要加PCIe switch
就算switch都唔一定要4.0 / 5.0
ASM2812 12 lanes 6 port switch 都係三百幾人仔
踢哂堆WiFi, Lan, Sound Card, RGB controller 落去就可以吉哂12條4.0

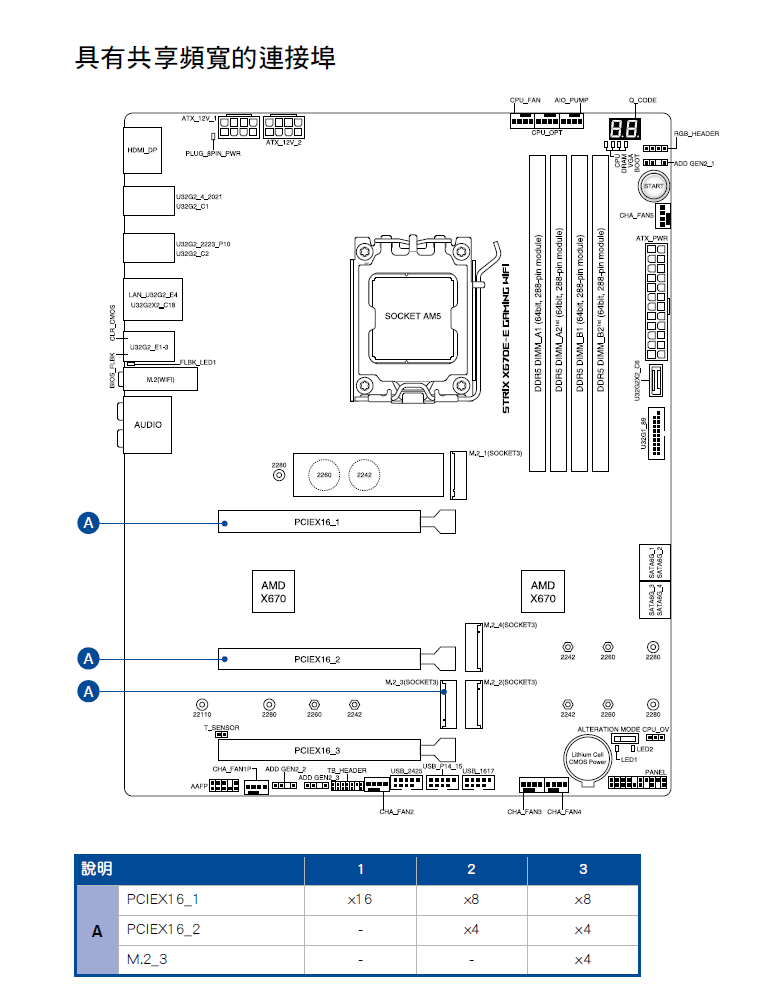

最後, AM5 CPU 係可以bifurcation
圖片附件: 000.png (2024-5-23 09:14, 81.39 KB) / 下載次數 86https://h0.hkepc.com/forum/attachment.php?aid=2424164&k=f52e06bdaa5bdbd25d046744f735ce30&t=1781322996&sid=8yoACTBds
作者: antlee 時間: 2024-5-23 10:53
就算去到X670E
6SATA 的話chipset都係得番12x4.0 + 2x3.0
唔計CPU直出兩組5.0x4 M.2
再加一組4.0x4 M.2 (t ...
ht1507 發表於 2024-5-23 09:14
其實比較好的解法反而係落pcie sata controller chip，讓晶片組釋放更多gen3 pcie lanes(X670/X650 sata同gen 3 pcie share pins)
- Wifi: pcie x1 + 1 usb 2.0
- LAN: gen3 x2 per 10Gb LAN
- Audio: HD audio bus(?) (from CPU(am5) or usb2.0 converter)
- RGB: usb 2.0
1 LAN 1 wifi 其實就 3條 gen3 lanes, 當然再多D LAN/額外USB 3.1 gen 2x2的話就未必夠gen3 lanes用...
知道AM5 x16可拆 x8x4x4係好事, thx.
