標題: 換左隻雙齒輪劑出機 , 但係進料量變左 , 唔識點計返啱 [打印本頁]

---

作者: netmen    時間: 2021-8-29 21:34     標題: 換左隻雙齒輪劑出機 , 但係進料量變左 , 唔識點計返啱

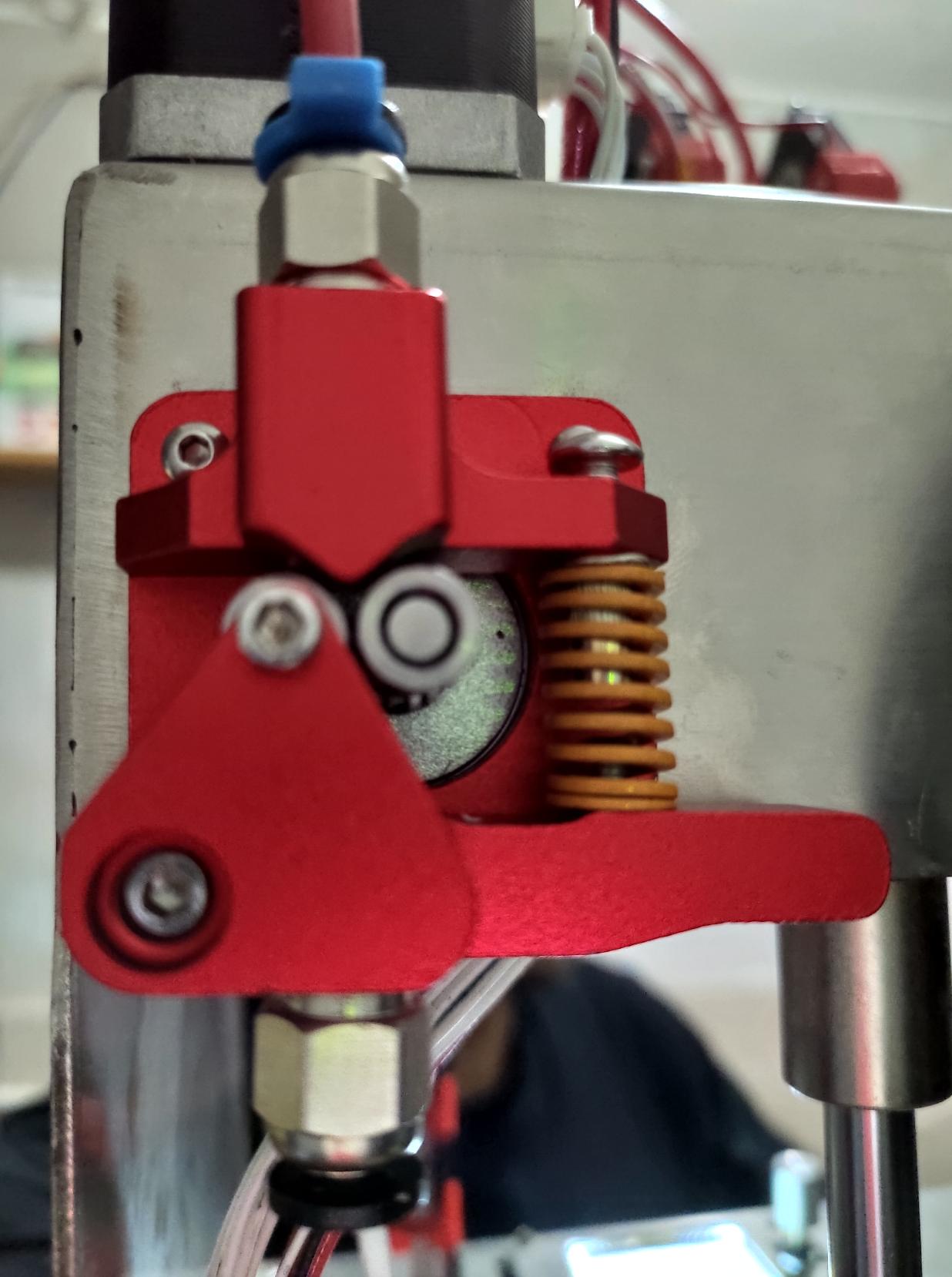

原本係用Titan  , 依家換左圖中呢款CR10 Rro雙齒



陶寶賣家比左呢張圖我叫我計完set返 , 之後就無左下文.....




我手上有的資料 , 只知道個摩打係咩42 , 咩幾多細分唔知 ,
皮帶齒距就2MM , 齒輪數就20 , 唔係好明D國內用語 ,
到底要點計 , 呢次真係手痕作死 , 原本無事的 , 但我又想攪好拒

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(5a0fc).jpg (2021-8-29 21:06, 136.79 KB) / 下載次數 73
https://h0.hkepc.com/forum/attachment.php?aid=2280258&k=a873853ffb160f4d4b7e1591a1f338f0&t=1781131923&sid=28jprEkteq



圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(9e1ae).jpg (2021-8-29 21:29, 8.48 KB) / 下載次數 80
https://h0.hkepc.com/forum/attachment.php?aid=2280262&k=7c74565d81a2745542426107bafbc19b&t=1781131923&sid=28jprEkteq

---

作者: bam1a    時間: 2021-8-29 21:58

細分要睇底板用乜型號嘅driver確定用幾多"細分"
而且淘寶賣家唔知搞乜，E0摩打唔係睇同步帶齒數，而係睇咬絲齒輪個周界。。。 （360/1.8度*細分）/齒輪周界
假如都唔肯定嘅話，用間尺+marker法手動check下，就算用個條公式都要試下check是否準確

---

作者: t9097    時間: 2021-8-29 23:06

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: ustkl    時間: 2021-8-29 23:07

本帖最後由 ustkl 於 2021-8-29 23:13 編輯

你首先set 100, 之後推料100mm. 度下實際上推左幾多出嚟. 100/推左幾多出嚟x100 就係正確嘅數字.

---

作者: xo_ox    時間: 2021-8-29 23:32

本帖最後由 xo_ox 於 2021-8-30 00:10 編輯



    ~141.3 step/mm (or 420(BMG)*17/50)

others reference ...
https://www.hkepc.com/forum/redi ... 00&pid=38939886

---

作者: netmen    時間: 2021-8-30 09:58

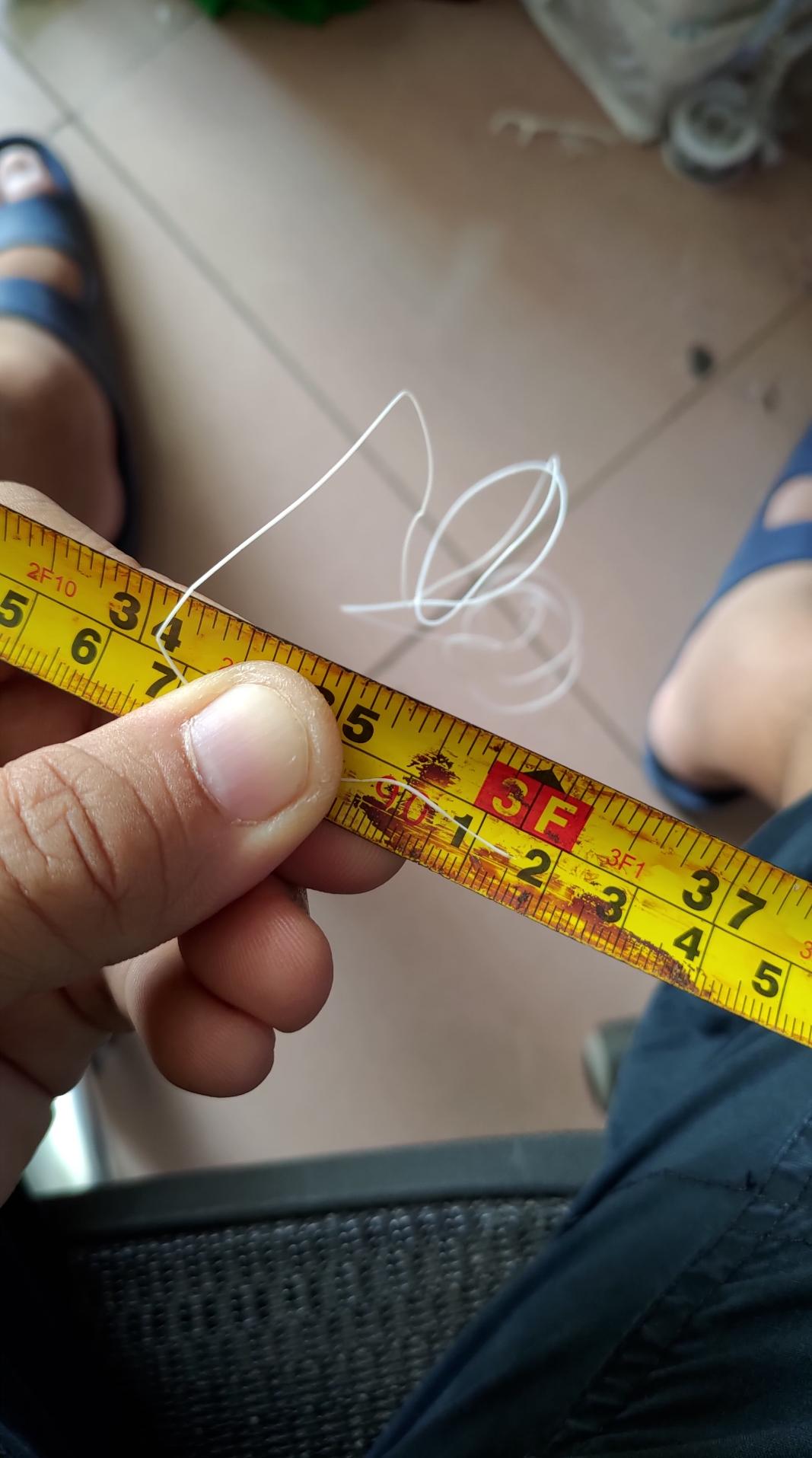

多謝各位ching教路 , 試左個方法 , 但奇怪我推100mm ,
結果出絲有成92cm....


唔通我理解錯左 , 唔理了 , 照計
100 / 92 再x100 = 108.69

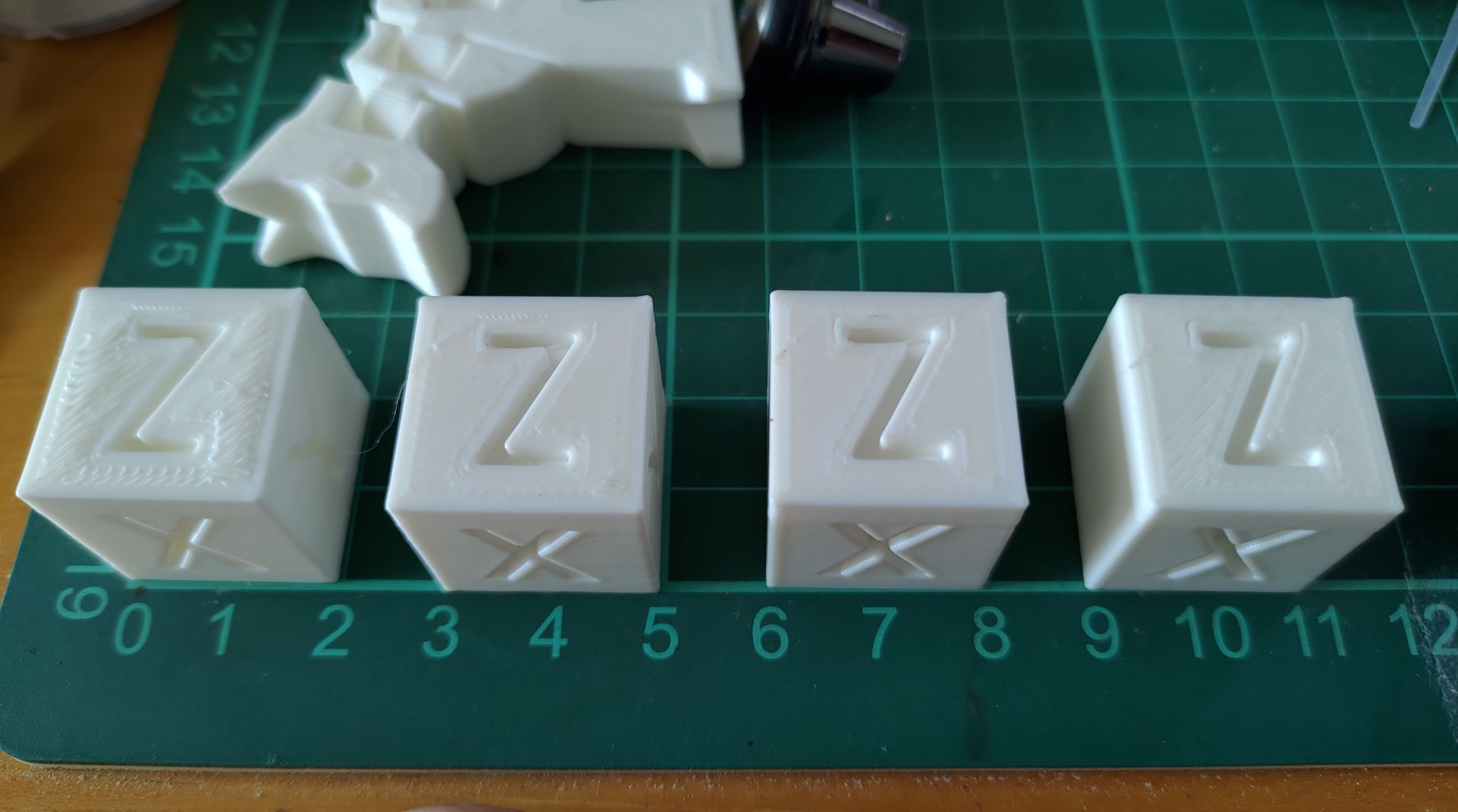

試印一個XYZ方塊仲係唔夠料 ,
再測一次 , D絲最尾出的幼d果D唔計 , 就變成85

第二次好很多了 , 係Z頂層印唔好 , 應該接近了 ,
之後就係減數法 , 每次減5 , 一個個印來睇結果



右至左  , 結果set 133 就理想了 ( 仲有微調空間 )

最左面的是預設的減半 , 用來對比一下

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(a3d59).jpg (2021-8-30 09:28, 136.25 KB) / 下載次數 82
https://h0.hkepc.com/forum/attachment.php?aid=2280326&k=b0ef459a311b1856b5c28f93ce8e2b70&t=1781131923&sid=28jprEkteq



圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(a702b).jpg (2021-8-30 09:45, 129.16 KB) / 下載次數 80
https://h0.hkepc.com/forum/attachment.php?aid=2280327&k=42effce47956349f7174fa7814fc330f&t=1781131923&sid=28jprEkteq

---

作者: 柏斯    時間: 2021-8-30 10:01


你真係出92cm料?
100mm喎....

via HKEPC Reader for Android

---

作者: xo_ox    時間: 2021-8-30 10:02

Dual Drive Gear Extruder Upgrade + E Steps on Creality Ender 3
[youtube]QnrH2Sk7y40[/youtube]

---

作者: 柏斯    時間: 2021-8-30 10:04


咪住, 你點度法....
睇前面D comment(冇認真睇)似係estep cal D方法嚟, D料只係經extruder唔經heat block喎

via HKEPC Reader for Android

---

作者: t9097    時間: 2021-8-30 11:07

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: dtom    時間: 2021-9-1 09:23

最正確既做法係 8樓
希望樓主仲有追 po...

---

作者: xo_ox    時間: 2021-9-7 21:41




    Fixed?
