作者: Gulliver501 時間: 2019-1-6 18:30 標題: 用Tmc2208 drivers將你部機轉靜音mode
如題，我已經將自己部ender 3跟佢咁教轉咗，真係靜好多。
https://youtu.be/TubpTMFkbVs
via HKEPC IR Pro 3.4.0 - iOS(2.3.3)
作者: ustkl 時間: 2019-1-6 21:18
Ender 3 的主板好似係焊死stepper drv 的, 能換嗎?
作者: mooninman 時間: 2019-1-7 00:12
落步進減震KOSSEL就算用8825都可以做到冇聲
機體唔大 損失精度好細
作者: Gulliver501 時間: 2019-1-7 15:06
Ender 3 的主板好似係焊死stepper drv 的, 能換嗎?
ustkl 發表於 2019-1-6 21:18
我換埋底板啦，因為我要用埋BL touch癈事買埋adapter 又要整boot loader所以換埋張mks gen l 底版
via HKEPC IR Pro 3.4.0 - iOS(2.3.3)
作者: gulakpi 時間: 2019-1-9 22:15
師兄是改了行OTP mode 或是 Dynamic mode?
作者: bam1a 時間: 2019-1-11 17:31
回覆 3# mooninman
8825設計有些微毛病,點都要用滅紋器先可以用到佢應有精度
但再上又需要改個delta segment per second,咁不如升咗塊板做32bit會好啲???
作者: Gulliver501 時間: 2019-1-13 06:46
師兄是改了行OTP mode 或是 Dynamic mode?
gulakpi 發表於 2019-1-9 22:15
開頭諗住只係用 Legacy mode 算啦，但係因為都係有三文魚紋所以諗住改OTP mode 或者Dynamic Mode (UART)
兩者間選擇OTP 改咗真係冇得返轉頭，而UART 雖然要剪腳，但有咩事鉭返都唔難所以就開始改UART MODE
UART MODE可以隨意喺stealhchop mode 同 spreadcycle mode之間轉換就改咗UART mode。啱啱改，都開始試。
聽講spreadcycle 係改善三文魚紋嘅關鍵。
via HKEPC IR Pro 3.4.0 - iOS(2.3.3)
作者: Gulliver501 時間: 2019-1-15 19:20
本帖最後由 Gulliver501 於 2019-1-15 19:58 編輯

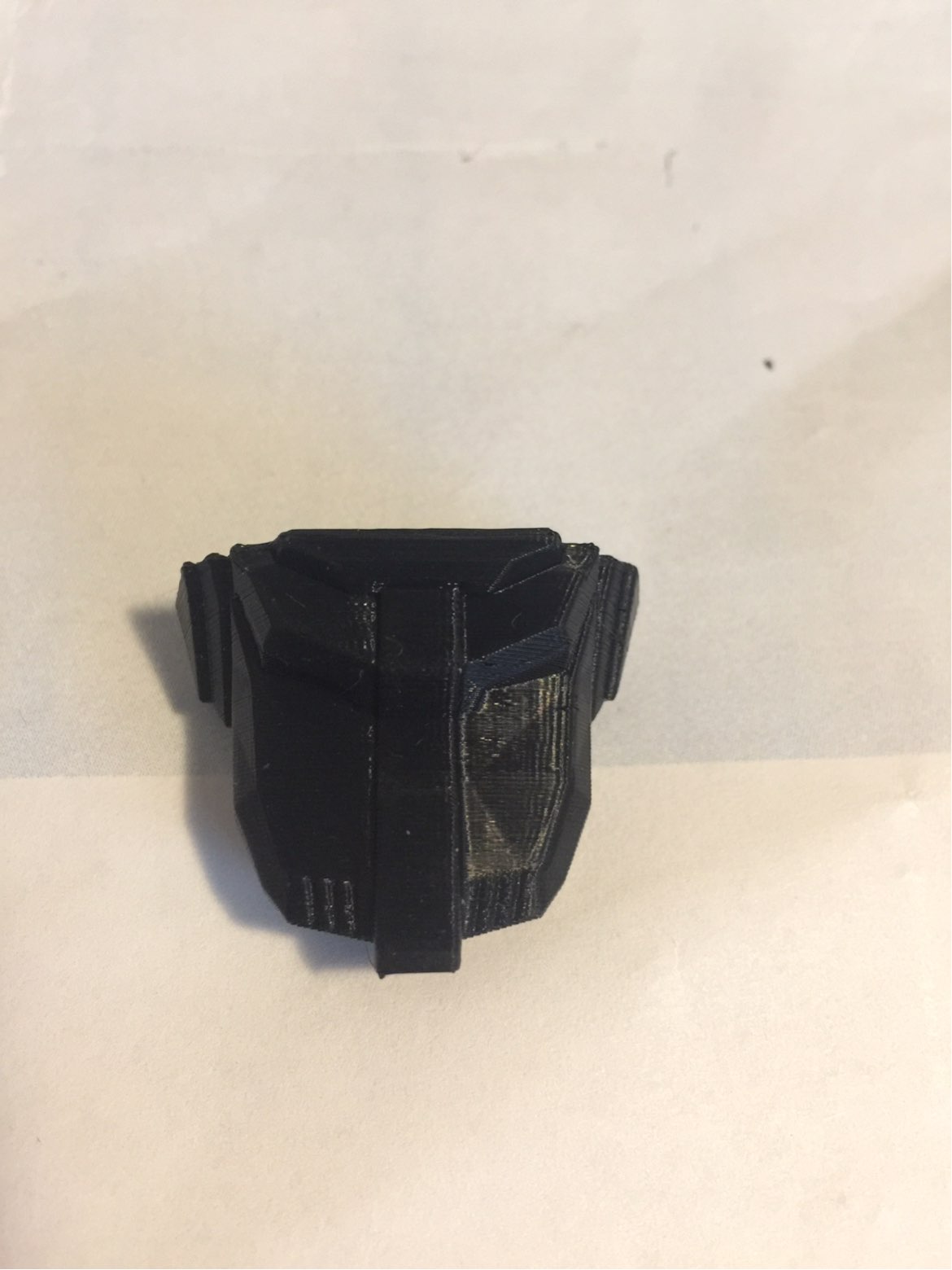

好後改咗Uart mode. 雖然唔夠A4988嘈，但係郁嘅時候啲聲好似jam噴頭聲咁。超大心理陰影。三文魚紋又冇咩顯著改變。各位師兄聽靜音都係用減震好啦。想少啲雜用TL smoother好過。依家感覺有啲多餘。
順便試印Petg
230度/65度
0.1層
速度30 （CURA)
風扇全速
via HKEPC IR Pro 3.4.0 - iOS(2.3.3)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(4D0DF).jpg (2019-1-15 19:54, 129.99 KB) / 下載次數 209https://h0.hkepc.com/forum/attachment.php?aid=2105167&k=5bb3d594f6a9e0e6d87295e52d90fe81&t=1781583507&sid=3NrLLzE5I8
作者: vichui 時間: 2019-1-15 22:20
我半年前都換左， 但只係用Legacy mode，明顯比8825+滅紋器好
我4988，8825，2208三隻都用過，
最嘈係4988，2208最靜
雜紋係8825+滅紋器最多2208最少
如果講嘈音的話我部機換左2208之後仲靜過部HP噴墨printer。。
不過唔可以做標準， 因為我部機DIY時已經係以靜為主要考慮。
如果你想減嘈話，可以試下用一大塊2-3mm厚的矽膠鋪底，嘈遭起碼少一半，
而你的雜紋可試下印慢少少，ender 3 的龍門印速太快有搖的可能。
好後改咗Uart mode. 雖然唔夠A4988嘈，但係郁嘅時候啲聲好似jam噴頭聲咁。超大心理陰影。三文魚紋又冇咩顯 ...
Gulliver501 發表於 2019-1-15 19:20
作者: vichui 時間: 2019-1-15 22:50
還有要用stealthChop先靜，用spreadcycle會嘈但扭力好d
好後改咗Uartode. 雖然唔夠A4988嘈，但係郁嘅時候啲聲好似jam噴頭聲咁。超大心理陰影。三文魚紋又冇咩顯 ...
Gulliver501 發表於 2019-1-15 19:20
作者: Gulliver501 時間: 2019-1-16 14:35
還有要用stealthChop先靜，用spreadcycle會嘈但扭力好d
vichui 發表於 2019-1-15 22:50
我用uart mode 唔識刪spreadcycle,就算//hybrid threshold 都係糟。主要係print嘢時候係sleathchop 但係一空轉時就自動轉咗做spreadcycle
via HKEPC IR Pro 3.4.0 - iOS(2.3.3)
作者: gulakpi 時間: 2019-1-17 20:57
我用uart mode 唔識刪spreadcycle,就算//hybrid threshold 都係糟。主要係print嘢時候係sleathchop ...
Gulliver501 發表於 2019-1-16 14:35
師兄嘅結論, 是否作用不大??
Anyway, 我都想試下. MKS GenL + 4 x 2208都是百零蚊, 當玩具都抵!
作者: Gulliver501 時間: 2019-1-18 19:28
師兄嘅結論, 是否作用不大??
Anyway, 我都想試下. MKS GenL + 4 x 2208都是百零蚊, 當玩具都抵! ...
gulakpi 發表於 2019-1-17 20:57
我發覺啲「三文魚紋」係真係少咗，但一棟棟嘅直紋仲好明顯，我諗呢個係龍門機嘅硬傷。
我覺得若果係印figure 多可以換黎試試。若果係印下工具就冇乜必要。
Mode 嘅選擇：
Mode 1 嘅要求最簡單，只係喺configuration.h 度將摩打方向改過晒，真係唔想郁marlin入面啲設定嘅話可以學條片咁將是但一組摩打線對掉
*記得調driver Vref. 唔好學片入面咁調，建議從0.75v 開始調。
Mode 2 未試過唔加評論，因為冇得翻轉頭，若果係畀擠出頭用都ok嘅。mode2 主要係扭力。
Mode 3 要有少少焊接電路板經驗，同埋一支好少少嘅「辣雞」同埋Marlin 預咗唔係一次就成功（我撞咗兩星期）「三文魚紋」有更明顯減少，但嘈咗好多（都係畀A4988靜）
改咗tmc2208 後最緊要嘅係風扇散熱。我用兩把5v 40mm風扇長期吹住。
有一個問題我解決唔倒。唔識點樣接Sd card 嘈。（mks gen l 張板冇卡嘈）要接佢原裝mon先有
via HKEPC IR Pro 3.4.0 - iOS(2.3.3)
作者: gulakpi 時間: 2019-1-20 16:18
謝師兄回復!
我用開Octopi, 沒SD card不是大問題. 去買來試下先!
作者: gulakpi 時間: 2019-3-3 13:16
因過年假期， 快遞淘寶停咗， 所以零件要二月中才到手！
立即動手改機，先試Legacy mode. x/y/z 的Vrep用0.72V, e0用0.9V.
一開機, 嚇了一跳, 靜到以為壞機!
我用了兩個不同牌子的2208 (3 + 1), 全部都不用改方向.
用了兩三星期, 也不覺有任何skip steps. 那會多試一會才改UART mode了. 用住先!
作者: xo_ox 時間: 2019-3-3 16:15
有沒有相看看底板及2208？
作者: gulakpi 時間: 2019-3-5 08:24
有沒有相看看底板及2208？
xo_ox 發表於 2019-3-3 16:15
只是一般的淘寶貨!
作者: Gulliver501 時間: 2019-3-6 06:44
因過年假期， 快遞淘寶停咗， 所以零件要二月中才到手！
立即動手改機，先試Legacy mode. x/y/z 的Vrep用0. ...
gulakpi 發表於 2019-3-3 13:16
用legacy mode 已經好夠，用Uart mode 啲聲好煩。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: Gulliver501 時間: 2019-3-6 06:45
因過年假期， 快遞淘寶停咗， 所以零件要二月中才到手！
立即動手改機，先試Legacy mode. x/y/z 的Vrep用0. ...
gulakpi 發表於 2019-3-3 13:16
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: gulakpi 時間: 2019-3-6 13:03
用legacy mode 已經好夠，用Uart mode 啲聲好煩。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
Gulliver501 發表於 2019-3-6 06:44
發覺發熱問題不嚴重, 2208 和 摩打都唔算熱!
也沒發現有slip問題, 可能是Ender是小機, 不用大力推!
靜到驚! 下一步是搞風扇了. 現在只聽到風扇聲!
師兄有冇好介紹?
我看UTube的改了Noctua, 聲只小了一點點, 但同時風也弱了!
可能用番stock風扇, 降低少少電壓算!
作者: Gulliver501 時間: 2019-3-14 15:23
發覺發熱問題不嚴重, 2208 和 摩打都唔算熱!
也沒發現有slip問題, 可能是Ender是小機, 不用大力推!
靜 ...
gulakpi 發表於 2019-3-6 13:03
Noctua風扇好貴。其實你用個1K或以下電阻嘅電位器應該可以推慢個風扇。犧牲少少風速減倒一半聲值得。鴨記應該唔難搵。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: gulakpi 時間: 2019-3-14 22:13
剛拍了Sunon的磁浮扇, 0.4W的, 看看有幾靜!
Noctua是靜, 只不過是風力弱了, 所有風扇風力弱是都會靜的, N牌也太大咬了吧! 超貴!
作者: palpatrick 時間: 2019-5-2 15:45
Noctua風扇好貴。其實你用個1K或以下電阻嘅電位器應該可以推慢個風扇。犧牲少少風速減倒一半聲值得。鴨記 ...
Gulliver501 發表於 2019-3-14 15:23

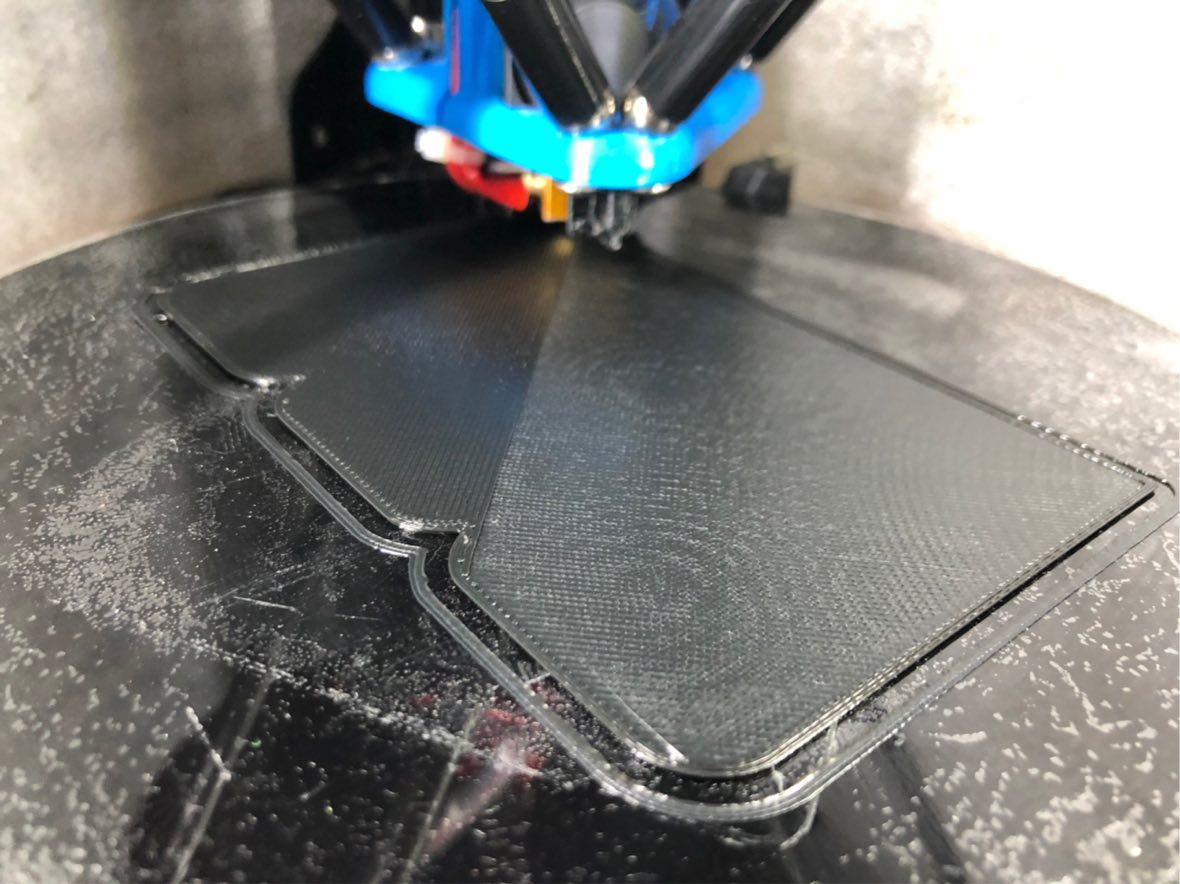

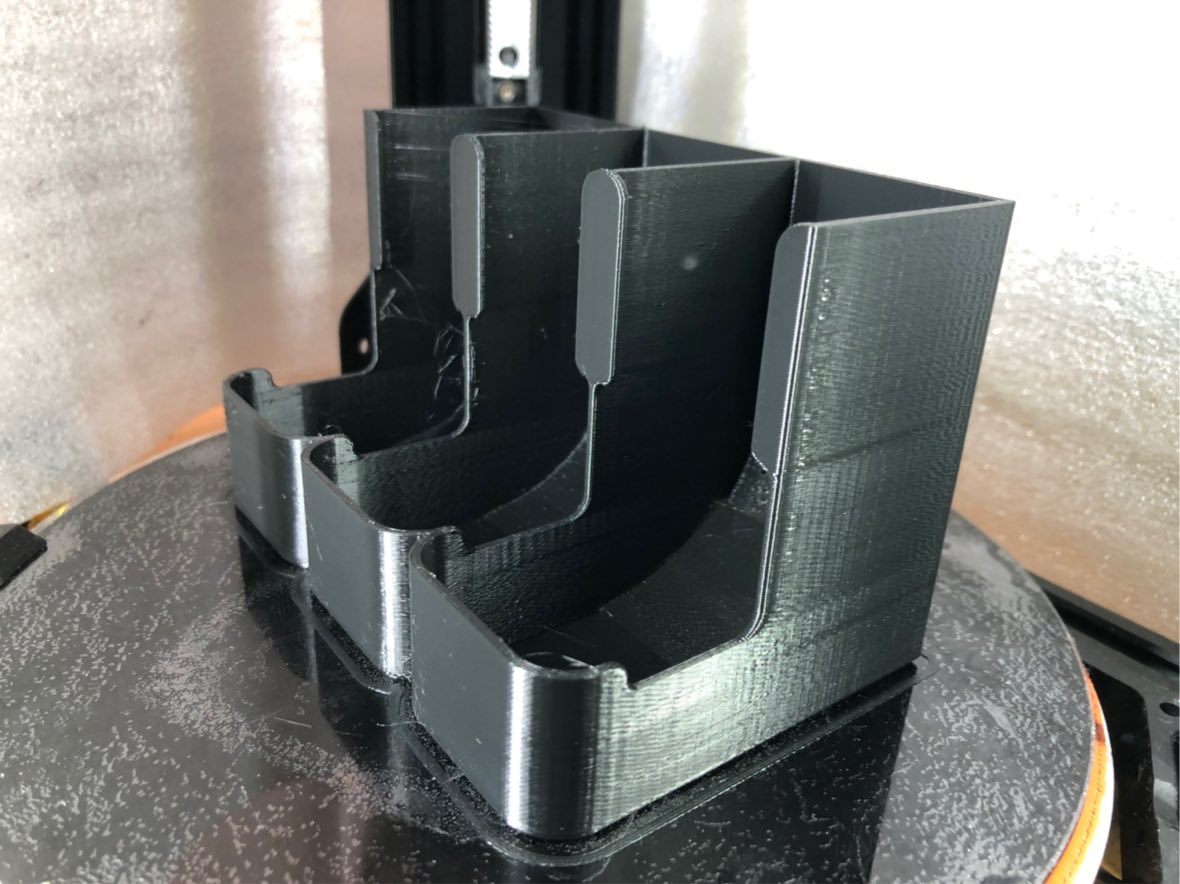

照師兄做法放落Delta, 真係靜到只係得少少風聲，原本用8825都正常運作，一用咗2208真係返唔到轉頭！
唯一係平面會出魚眼紋，垂直紋就唔係好覺。
多謝推介！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(518BA).jpg (2019-5-2 15:43, 140.23 KB) / 下載次數 167https://h0.hkepc.com/forum/attachment.php?aid=2123933&k=6e6eed53b0c1b895796544948eaa7f39&t=1781583507&sid=3NrLLzE5I8
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(36057).jpg (2019-5-2 15:44, 133.3 KB) / 下載次數 154https://h0.hkepc.com/forum/attachment.php?aid=2123934&k=589d56072009267c28ba1ec8fd5a65bd&t=1781583507&sid=3NrLLzE5I8
作者: 不明人士 時間: 2019-5-7 13:37
照師兄做法放落Delta, 真係靜到只係得少少風聲，原本用8825都正常運作，一用咗2208真係返唔到轉頭！
唯一 ...
palpatrick 發表於 2019-5-2 15:45
請教Ching，你有冇加風扇幫2208散熱，我見有啲人會加有啲又唔會
我岩岩買左tmc2208 v2.0，唔知係唔係都要反轉stepper條線
作者: palpatrick 時間: 2019-5-7 19:59
請教Ching，你有冇加風扇幫2208散熱，我見有啲人會加有啲又唔會
我岩岩買左tmc2208 v2.0，唔知係唔係都要 ...
不明人士 發表於 2019-5-7 13:37

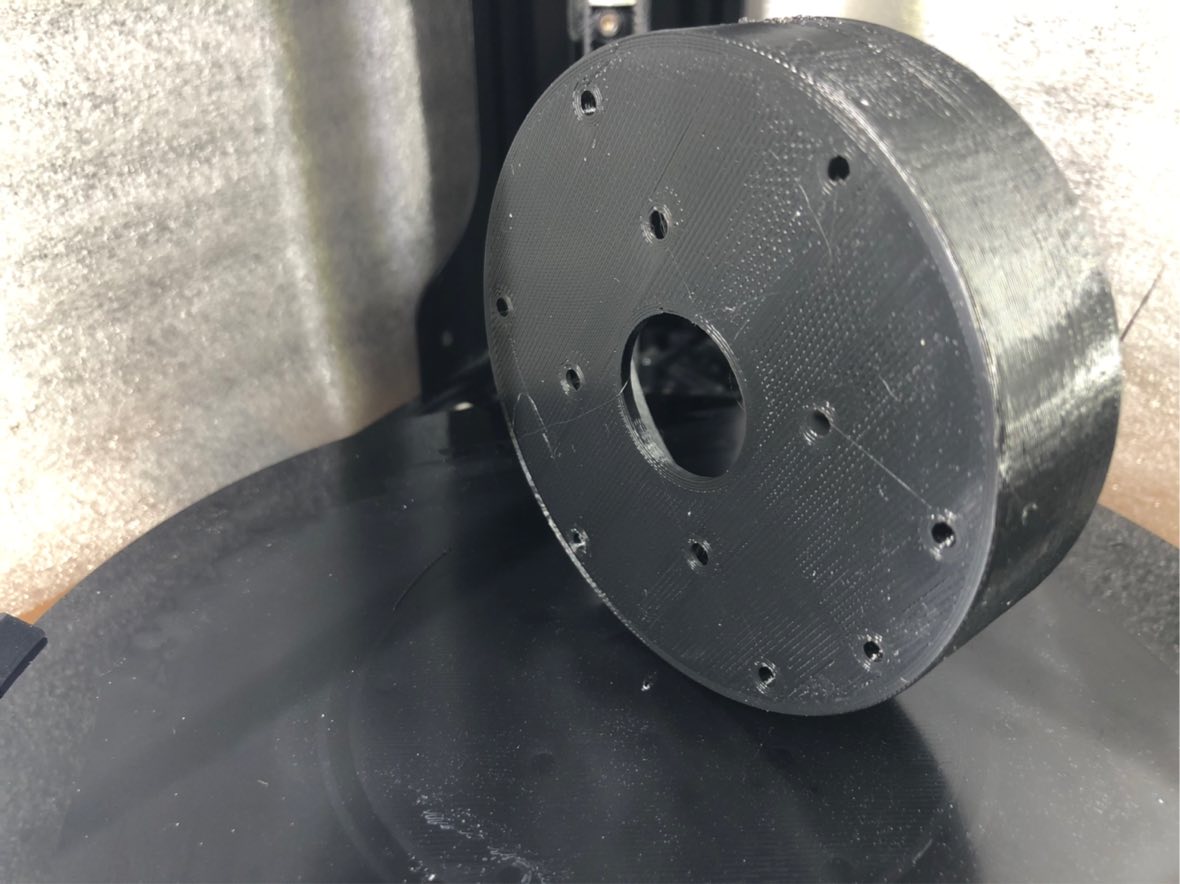

我用2208 V1版本，一般都要加風扇吹住散熱， 調到電壓0.7V 左右都會暖暖地，長時間印嘢一定會出事， 另外V2版本接線問題就唔清楚。
印嘢速度調快咗20%左右，質素都唔錯，值得升級！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(0FCF6).jpg (2019-5-7 19:57, 118.21 KB) / 下載次數 122https://h0.hkepc.com/forum/attachment.php?aid=2124929&k=05e7a3e407ec27a6e243f11cd957116f&t=1781583507&sid=3NrLLzE5I8
作者: 不明人士 時間: 2019-5-8 16:31
我用2208 V1版本，一般都要加風扇吹住散熱， 調到電壓0.7V 左右都會暖暖地，長時間印嘢一定會出事， 另外 ...
palpatrick 發表於 2019-5-7 19:59
剛裝左tmc2208 v1.2(之前打錯, 唔係v2係v1.2先岩
)，都係要invert排線，依家個stepper真係好好好好好靜，隻火牛個散熱扇仲嘈
原廠出貨係1.2v，我改左做0.8v，唔知會唔會太熱，觀望中
作者: gulakpi 時間: 2019-5-8 20:57
真系靜到得人驚！
我的是V1， Rsense是0.11ohm， x、y、z用了0.72V， e用0.9V， 只是微微發熱， 改了四個月了， 未見skipping。
Salmon skin仲有見， 但暫時還是用legacy mode 了！
作者: palpatrick 時間: 2019-5-9 08:49
剛裝左tmc2208 v1.2(之前打錯, 唔係v2係v1.2先岩)，都係要invert排線，依家個stepper真係好好好 ...
不明人士 發表於 2019-5-8 16:31

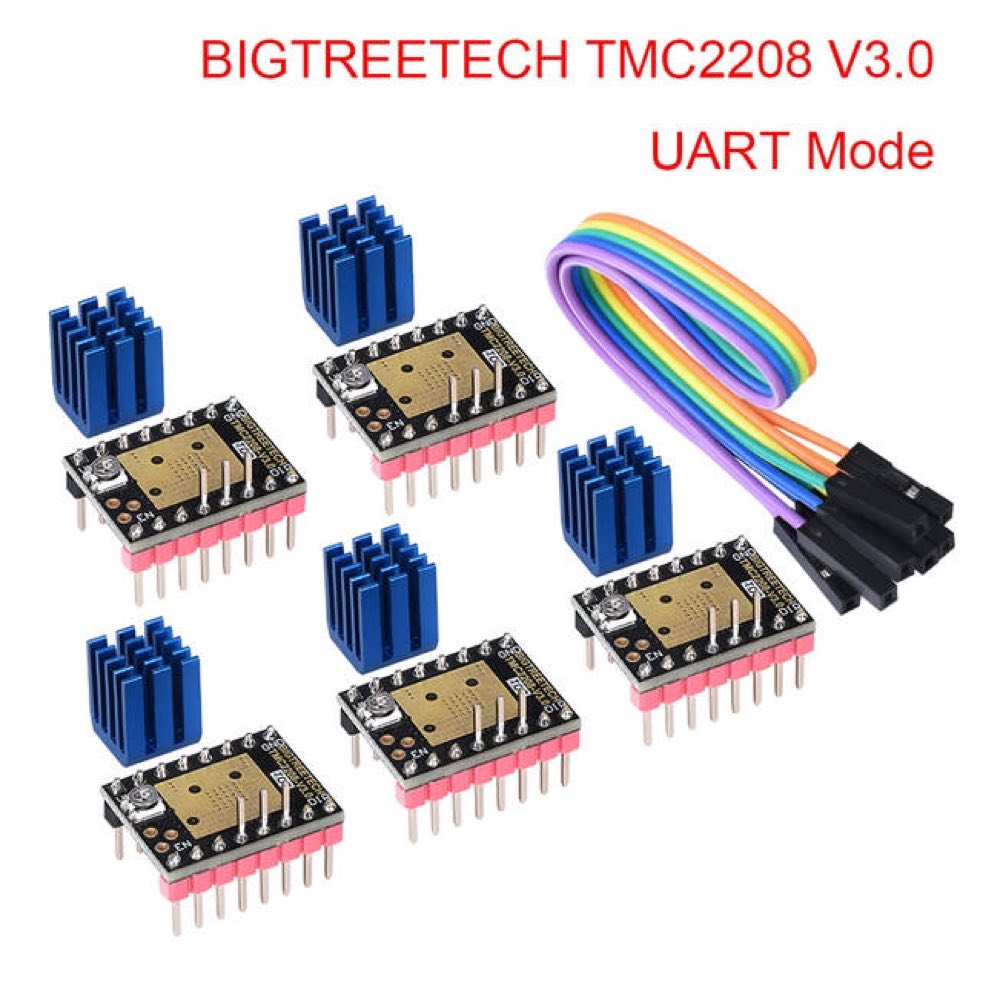

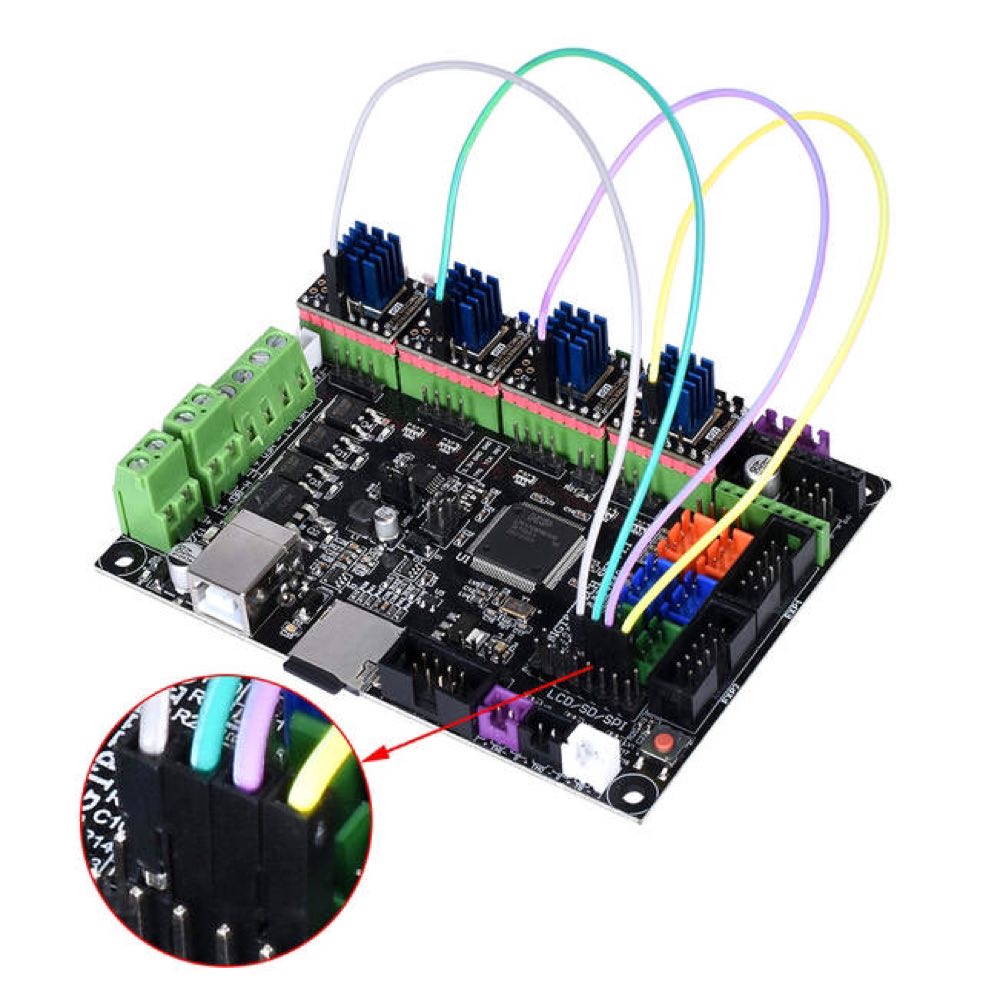

出咗 V3.0
https://m.aliexpress.com/item/33012144208.html?trace=storeDetail2msiteDetail
用Marlin 2.0 仲可以用UART mode 溝通。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(FF510).jpg (2019-5-9 08:47, 124.54 KB) / 下載次數 132https://h0.hkepc.com/forum/attachment.php?aid=2125243&k=3705875fa40b492bd641f853dbb52850&t=1781583507&sid=3NrLLzE5I8
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(92D65).jpg (2019-5-9 08:47, 123.24 KB) / 下載次數 144https://h0.hkepc.com/forum/attachment.php?aid=2125244&k=0abdc34eeeca89041c97816dac47e1df&t=1781583507&sid=3NrLLzE5I8
作者: 高級嘍囉 時間: 2019-5-9 09:45
剛裝咗就出新版，仲要係唔洗自已焊電阻同排腳...
作者: palpatrick 時間: 2019-5-12 03:11
真系靜到得人驚！
我的是V1， Rsense是0.11ohm， x、y、z用了0.72V， e用0.9V， 只是微微發熱， 改了四個 ...
gulakpi 發表於 2019-5-8 20:57

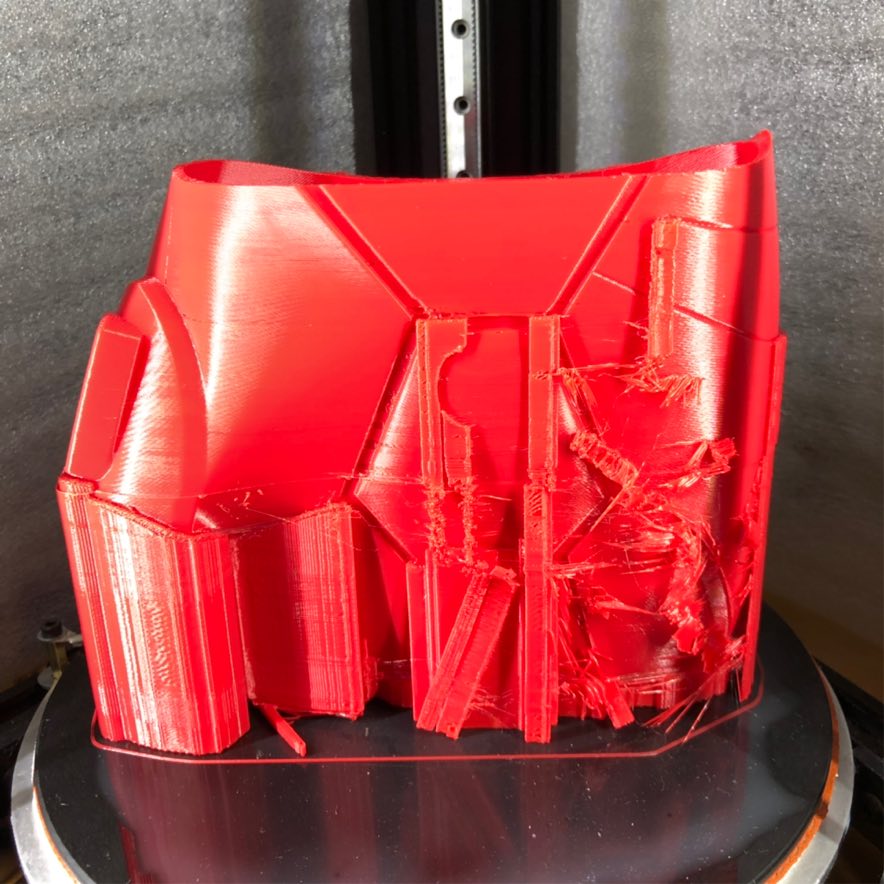

Set 0.72V 有比風吹driver ，不幸事件發生，失步！
都係set 0.8會穩陣D, 0.25 layer, 16粒鐘要重練！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(96A0B).jpg (2019-5-12 03:08, 123.97 KB) / 下載次數 133https://h0.hkepc.com/forum/attachment.php?aid=2125870&k=e7665a557077164852379b4a77f0bbff&t=1781583507&sid=3NrLLzE5I8
作者: gulakpi 時間: 2019-5-12 12:53
我"仲未"見有失步, 好彩!
轉了後已用了約500小時,
夏天快來臨了! 到時.........
作者: palpatrick 時間: 2019-5-14 00:13
我"仲未"見有失步, 好彩!
轉了後已用了約500小時,
夏天快來臨了! 到時......... ...
gulakpi 發表於 2019-5-12 12:53

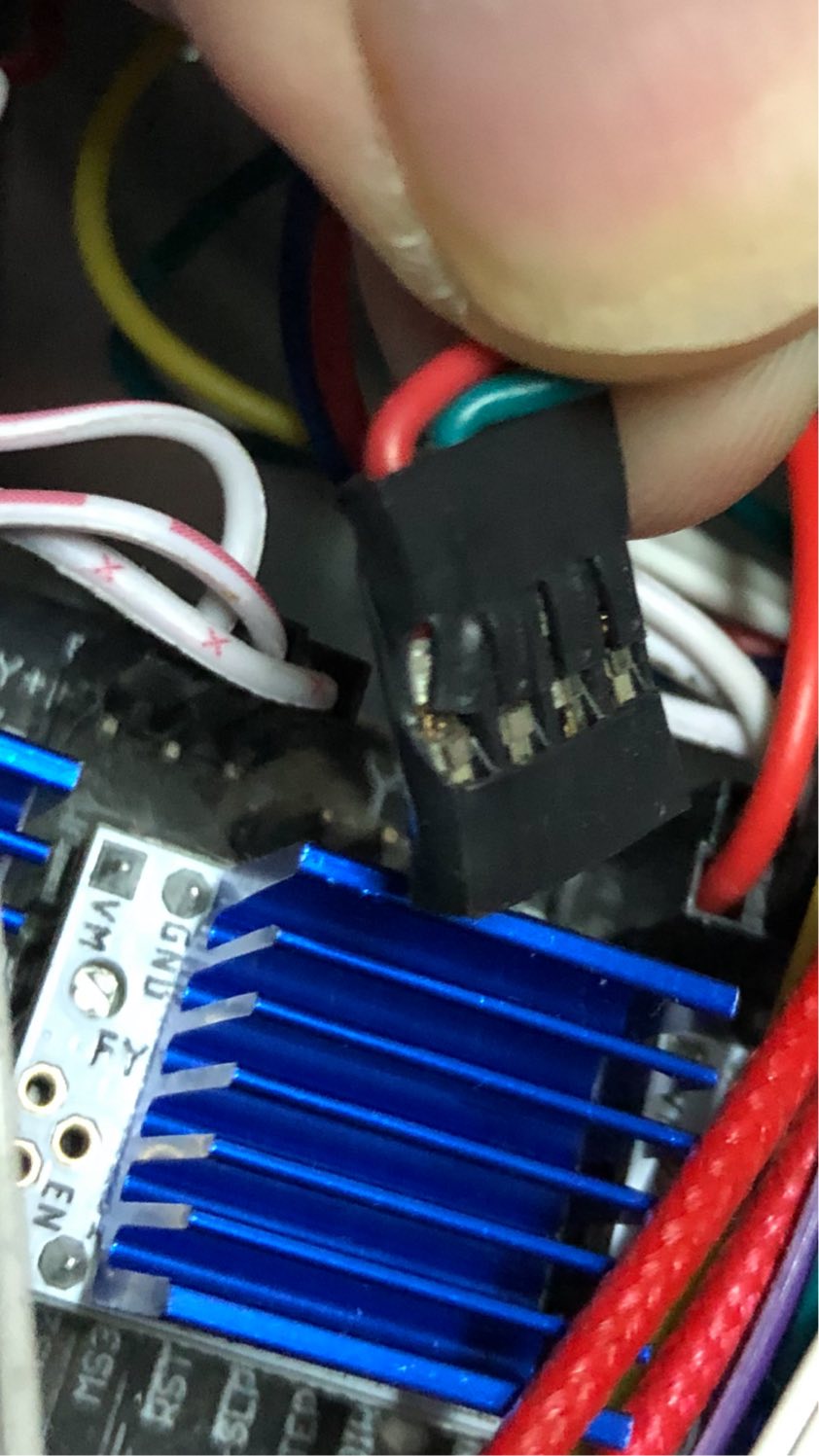

第二次失步！ 的起心肝檢查發現了！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(79044).jpg (2019-5-14 00:13, 147.79 KB) / 下載次數 149https://h0.hkepc.com/forum/attachment.php?aid=2126252&k=77291aebf47c226104b4a635ce92261b&t=1781583507&sid=3NrLLzE5I8
作者: gulakpi 時間: 2019-5-14 08:33
bad contact , or peak current太大??
作者: palpatrick 時間: 2019-5-14 09:16
本帖最後由 palpatrick 於 2019-5-14 09:18 編輯
bad contact , or peak current太大??
gulakpi 發表於 2019-5-14 08:33

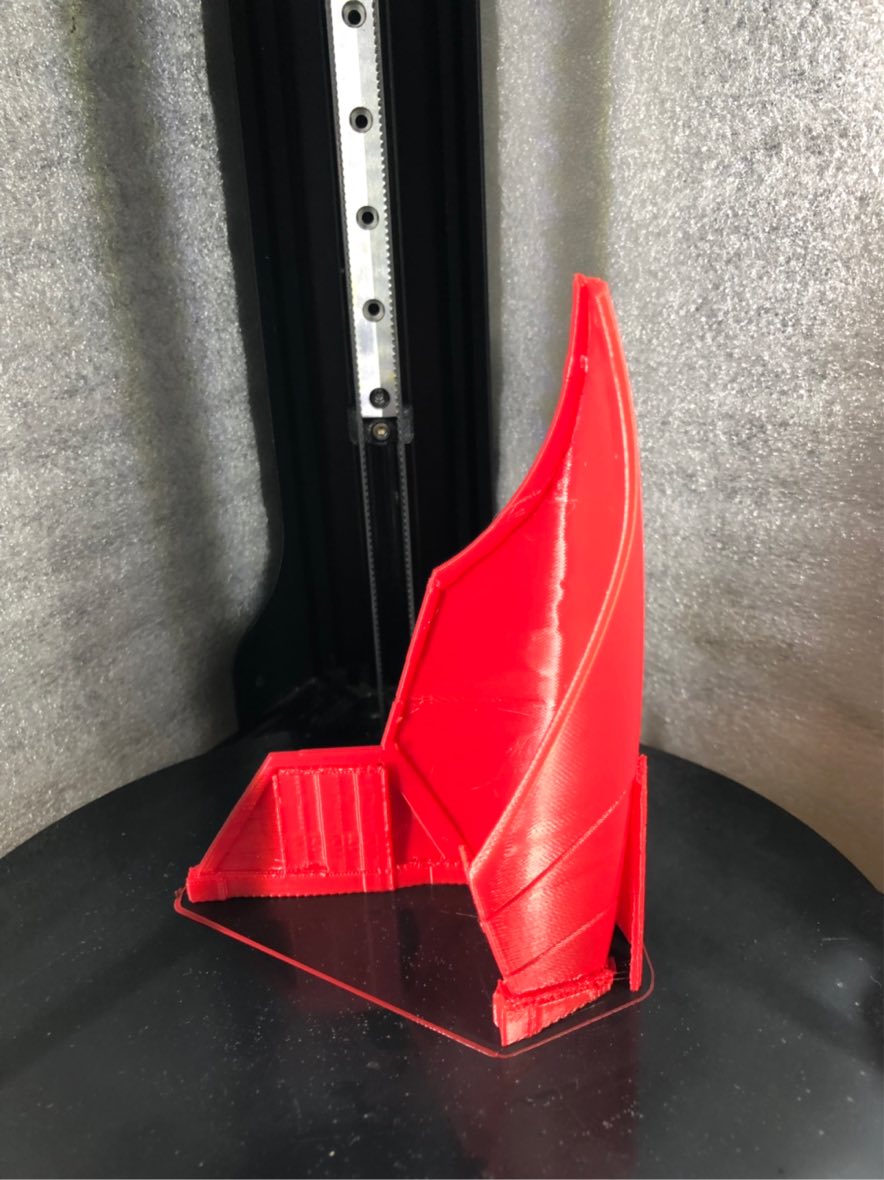

回覆正常，仲有少少問題要調整就完美！
0.25 layer 算唔錯
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(D2C24).jpg (2019-5-14 09:16, 141.79 KB) / 下載次數 147https://h0.hkepc.com/forum/attachment.php?aid=2126281&k=218c85244cc2cd79b30b608d19d1133b&t=1781583507&sid=3NrLLzE5I8
作者: palpatrick 時間: 2019-5-15 16:42

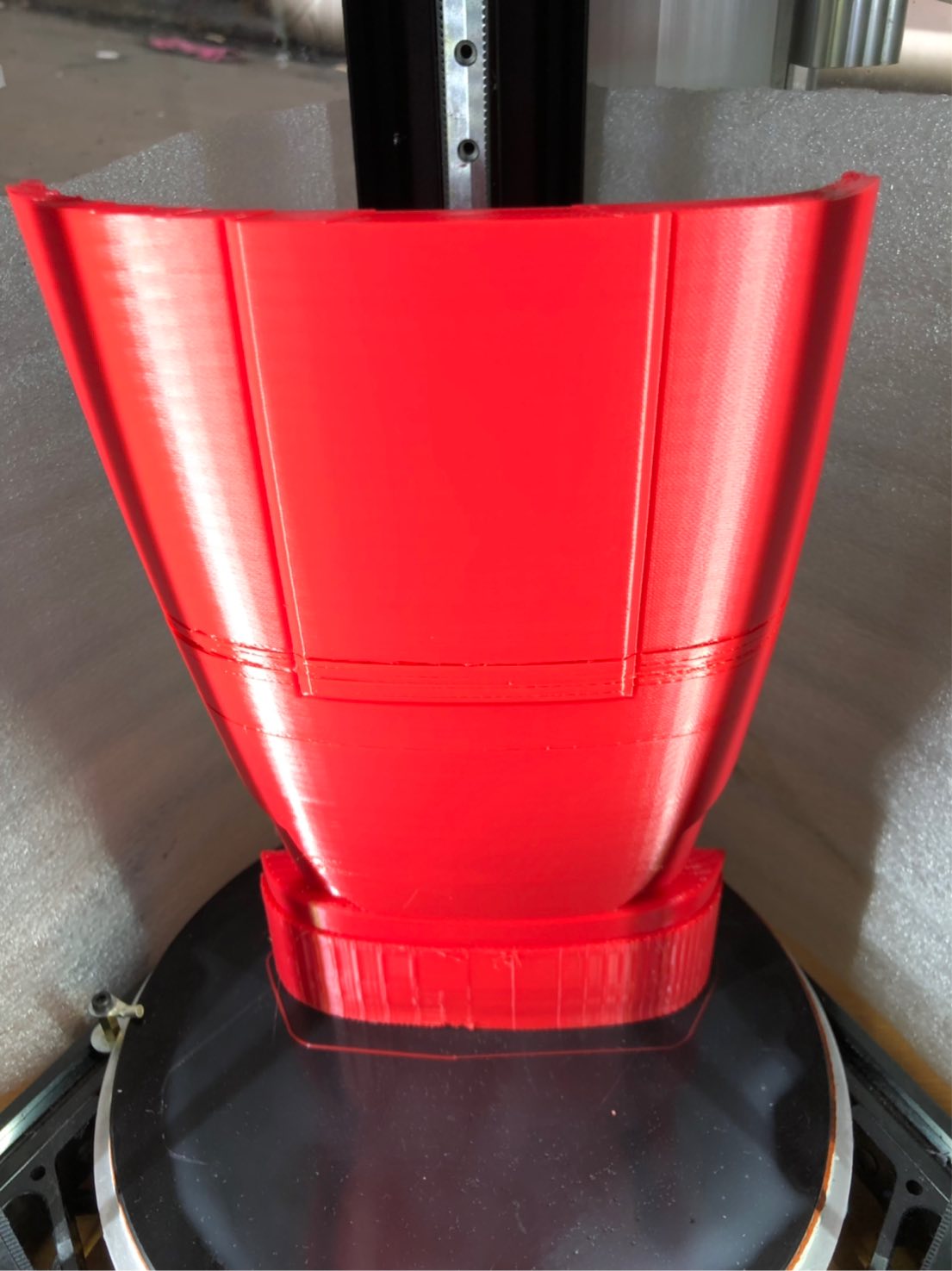

一波未平一波又起！
我已經可以調到一撳掣，唔洗睇就出街， 點知又有小問題。
解決咗失步，又要面對擠出機問題！
0.25 layer, 15% infill, 10hr 15m
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(D9B1B).jpg (2019-5-15 16:39, 148.52 KB) / 下載次數 108https://h0.hkepc.com/forum/attachment.php?aid=2126603&k=79dc8b02739d6c61d95af18179058bb9&t=1781583507&sid=3NrLLzE5I8
作者: fred2088 時間: 2019-5-15 17:24
回復 35 #palpatrick
擠出機也需要tm2208 ?
via HKEPC Reader for Android
作者: palpatrick 時間: 2019-5-15 17:32
本帖最後由 palpatrick 於 2019-5-15 17:42 編輯
回復 palpatrick
擠出機也需要tm2208 ?
via HKEPC Reader for Android
fred2088 發表於 2019-5-15 17:24
擠出機無用2208， 用4988就夠！
只不過擠出機用耐咗，間唔中出問題！
師兄仲未換TM2208?
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: fred2088 時間: 2019-5-15 17:58
回復 37 #palpatrick
插線太多改動！無試呀！
via HKEPC Reader for Android
作者: palpatrick 時間: 2019-5-15 18:04
回復 palpatrick
插線太多改動！無試呀！
via HKEPC Reader for Android
fred2088 發表於 2019-5-15 17:58
以 true / false 好簡單！ 難唔到marlin 達人喎！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: fred2088 時間: 2019-5-15 20:43
回覆 39# palpatrick
RA20 用滑軌已好靜 ...
作者: palpatrick 時間: 2019-5-15 21:22
本帖最後由 palpatrick 於 2019-5-15 21:23 編輯
回覆 palpatrick
RA20 用滑軌已好靜 ...
fred2088 發表於 2019-5-15 20:43

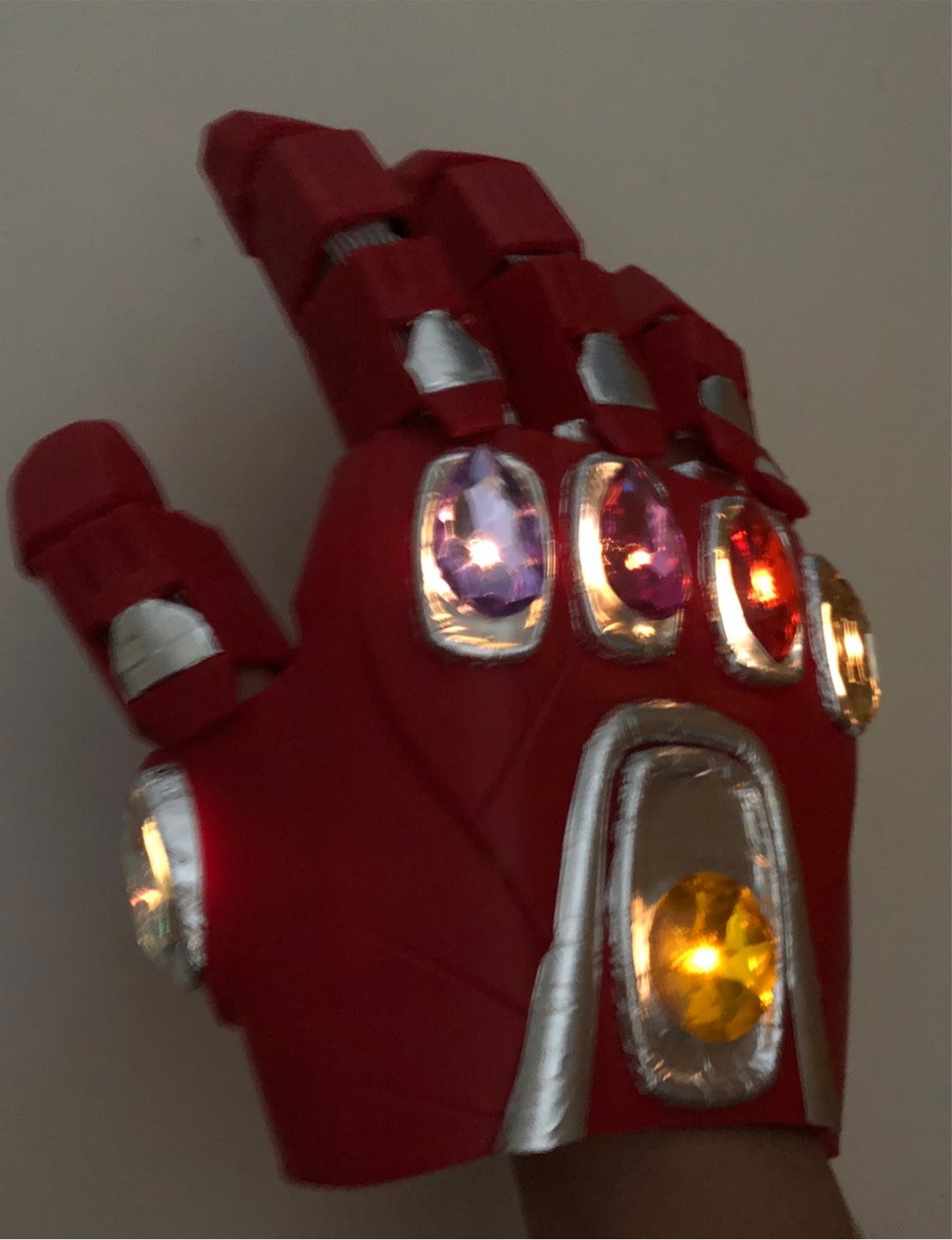

相信我！ TM2208靜在不言中， 我部Kossel mini 都係用滑軌，4988/8825都要行埋一邊！部機快咗又靜又靚！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(95442).jpg (2019-5-15 21:20, 127 KB) / 下載次數 174https://h0.hkepc.com/forum/attachment.php?aid=2126661&k=1f105b8e6221b1b53ea56fc68c0fb449&t=1781583507&sid=3NrLLzE5I8
作者: fred2088 時間: 2019-5-15 22:17
回覆 41# palpatrick
Heat sink 好大下 ...
用開的4988 沒有 heatsink ...
作者: yesau 時間: 2019-5-16 00:43
擠出機無用2208， 用4988就夠！
只不過擠出機用耐咗，間唔中出問題！
師兄仲未換TM2208?
via H ...
palpatrick 發表於 2019-5-15 17:32
用EXTRUDER 用TMC2208 有D問題,VREF 要人人唔同,要慢慢較,或者較唔到
師兄有冇轉UART ,值唔值得行UART MODE?
作者: palpatrick 時間: 2019-5-16 04:01
用EXTRUDER 用TMC2208 有D問題,VREF 要人人唔同,要慢慢較,或者較唔到
師兄有冇轉UART ,值唔值得行UART MO ...
yesau 發表於 2019-5-16 00:43
師兄！我個Extruder 無用TM2208, 只係間唔中回抽唔順！
真係想死via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: palpatrick 時間: 2019-5-17 01:51
本帖最後由 palpatrick 於 2019-5-17 01:52 編輯

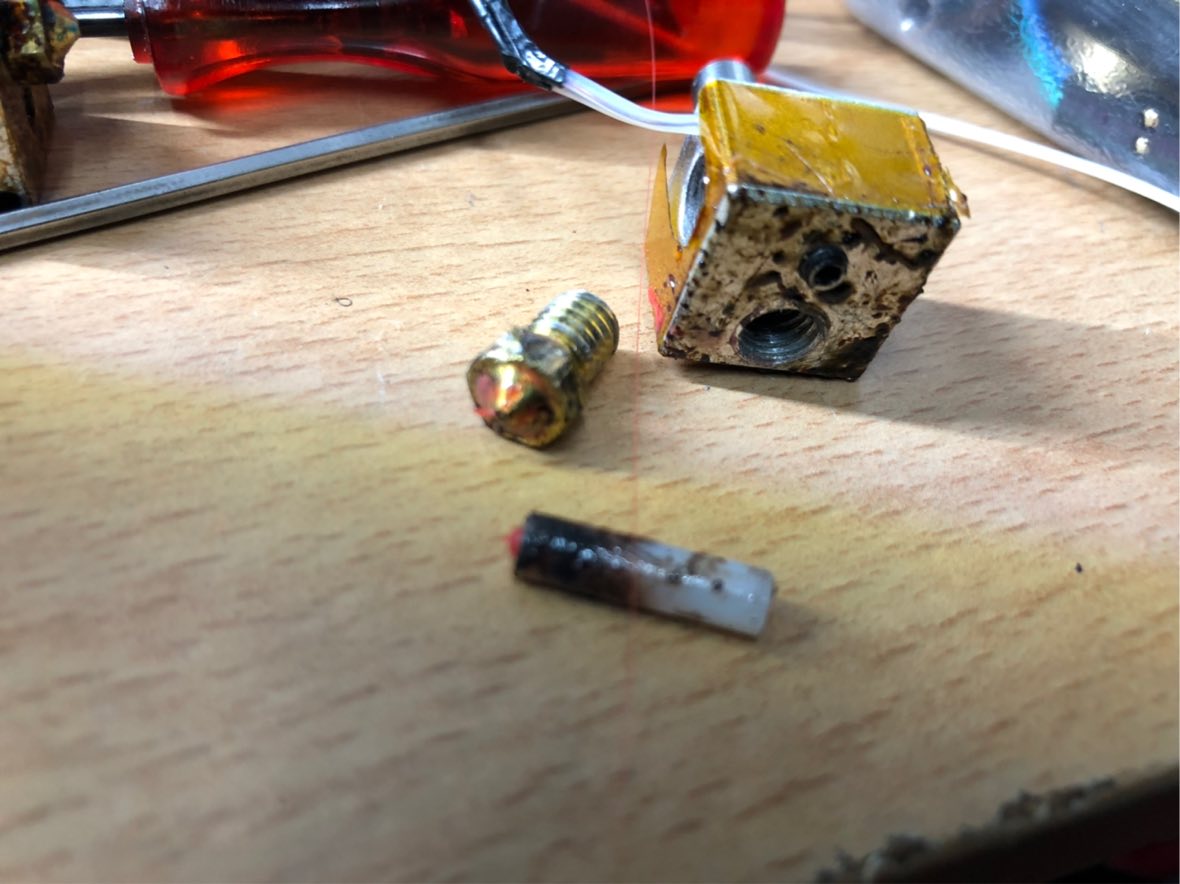

印到1.5-2kg 要換管是常識！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(8DEFB).jpg (2019-5-17 01:51, 115.92 KB) / 下載次數 241https://h0.hkepc.com/forum/attachment.php?aid=2126979&k=d3582eeb504cbc0fbfe0ac29e1220dc8&t=1781583507&sid=3NrLLzE5I8
作者: fred2088 時間: 2019-5-18 11:17
本帖最後由 fred2088 於 2019-5-18 11:22 編輯
Ender-3 有福了 ...
一次升級, 滿足你三個要求 ...
[youtube]HEQQIJMPofA[/youtube]
