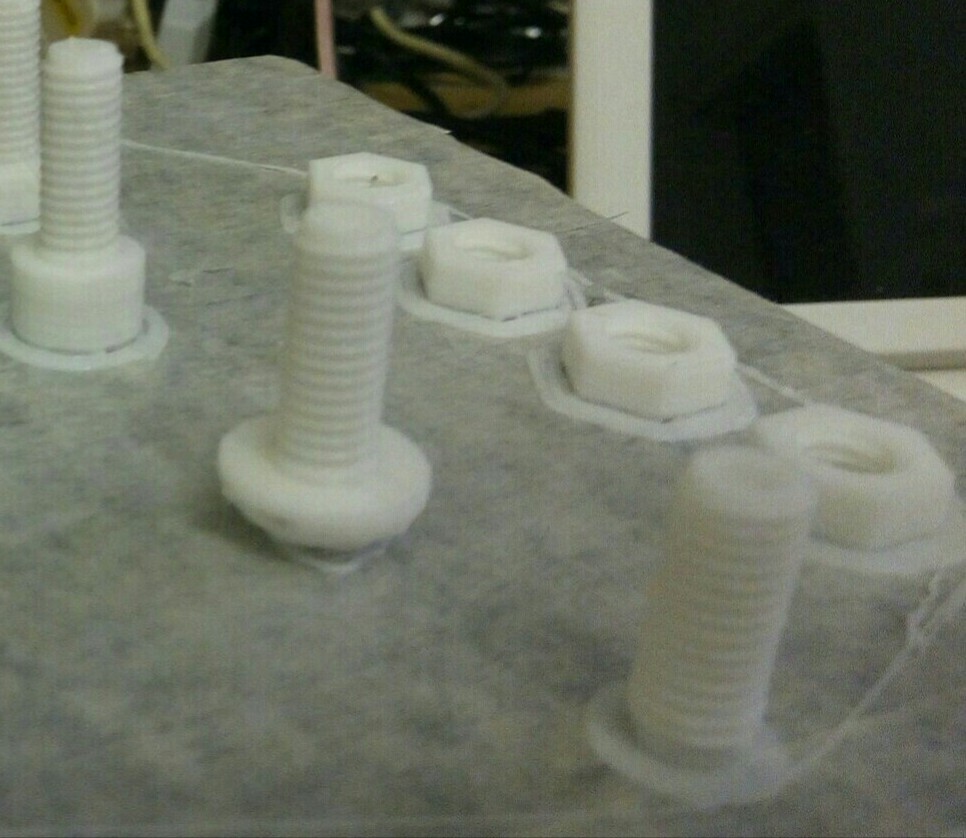

作者: LingWuChung 時間: 2018-11-4 11:26 標題: 求教~PLA印螺絲牙及內牙
尋日試吓印螺絲牙及內牙。由於係受力元件，所以用咗100% infill，其他用Tevo俾嘅default setting，印出嚟幾靚。
點知，全部全部入唔到牙(M8右粗牙+絲母)!
初時懷疑個圖有問題，後來先發覺可能係啲牙翹起，因為啲牙正常嚟講打橫嚟睇應該係等腰三角形，夾角60度，完成品變咗直角三角形，向螺絲尾嗰邊變咗直邊，夾角好似得15度咁。(我睇返plugin generate嘅圖冇問題，係夾角60度)
呢個情況各位師兄有冇遇過?點處理?(我用螺絲頭坐底印)唔該哂。
圖片附件: [Screw] P_20181103_185702_1_1_1_1.jpg (2018-11-4 10:40, 137.13 KB) / 下載次數 91https://h0.hkepc.com/forum/attachment.php?aid=2090605&k=a0de62ef3f59ef41c7a5727ae9aad391&t=1781469527&sid=lXOXu7Bmk8
作者: alancck 時間: 2018-11-4 11:41
尋日試吓印螺絲牙及內牙。由於係受力元件，所以用咗100% infill，其他用Tevo俾嘅default setting，印出嚟幾 ...
LingWuChung 發表於 2018/11/4 11:26
用0.1層，慢速，慢速，慢速，或者加強冷卻

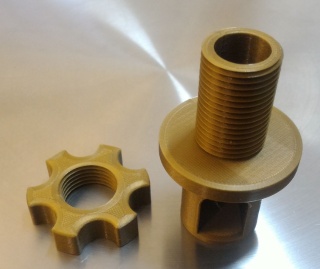

我哩個m20，0.1層，20mm/s
圖片附件: P_20181006_200327_1_p.jpg (2018-11-4 11:39, 23.56 KB) / 下載次數 110https://h0.hkepc.com/forum/attachment.php?aid=2090613&k=75d331736e7f5c24629677d9c01389fe&t=1781469527&sid=lXOXu7Bmk8
作者: ustkl 時間: 2018-11-4 13:15
This one?
https://www.thingiverse.com/thing:193647
if not, STL please
作者: gulakpi 時間: 2018-11-4 13:16
本帖最後由 gulakpi 於 2018-11-4 13:23 編輯
我都試過, 唔得, 只入到兩三圈牙, (是印McMaster的; 不是指三樓的! 那未試過!)
我以為是z-axis唔夠準添!
PETG, 245度, 50mm/sec
作者: LingWuChung 時間: 2018-11-4 14:01
勁~呢喥效率真係高，唔該alancck兄同ustkl兄。
ustkl兄，唔係呢個，我喺街，今晚再掟stl同埋相俾你研究，多謝哂先。
alancck兄，你啲牙上唔上到?駛唔駛用牙板牙tap跟返啲牙?我0.2同0.1mm都試過，螺絲尾淨係入到少少，夾硬入有1格。你啲設定有啟發性喎，我本來諗住會試下用風筒吹住印，等佢外面唔好凍得咁快。睇嚟我諗錯咗。但係部機default設定係除咗頭幾層(唔記得係幾層，要睇返)關扇，然後keep住全開左右扇100%速度。另一方面，我用咗前排師兄教嘅絕招-一次過印幾件降溫法，(其實我唔係刻意咁做，只不過我想一次過試印普通六角頭，杯頭，十字頭，士得，絲母)但係都唔夠快降溫，咁係咪要外加風扇?另外，我用嘅係default速度100，如果再唔得，我會試你嘅速度。
我宜家出街買牙板同牙tap。如果最後搞唔掂就用佢。
作者: alancck 時間: 2018-11-4 14:56
勁~呢喥效率真係高，唔該alancck兄同ustkl兄。
ustkl兄，唔係呢個，我喺街，今晚再掟stl同埋相俾你研究，多 ...
LingWuChung 發表於 2018/11/4 14:01
係屋企冇野做嘅孤獨老人就係咁㗎啦，日日上嚟等人問野
....我開頭第一次印，因為試印，所以set 60mm/s，之後啲牙向上炒，牙仔上面係水平，所以一牙都入唔到，之後set40%速度，啲牙正常返一野順滑到尾...
作者: LingWuChung 時間: 2018-11-4 15:56
回覆 6# alancck
alancck師兄，唔好講啲咁嘅嘢，多得哂你哋一眾分享咁先唔駛由零開始。
講返嗰樣嘢，我聽你咁講真係見到曙光喎

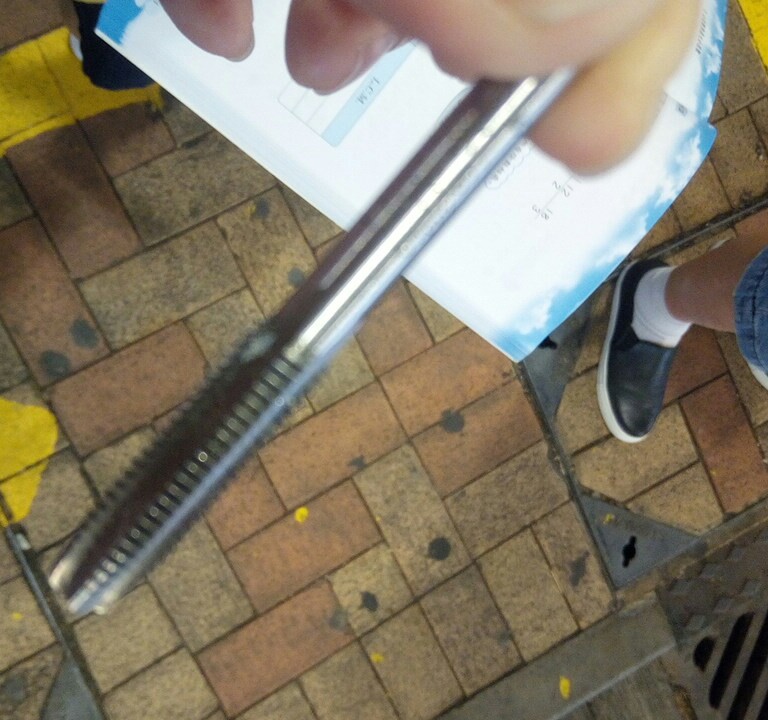

因為你啲描述好似，我今晚一於試吓!我本來諗住消極啲，如果真係搞唔掂，我印一碌冇牙螺絲出嚟，然後再用牙板搞牙(橫掂有一大枝俾部機嘅衣車油喺喥)
圖片附件: [25枝2得] P_20181104_155318_1.jpg (2018-11-4 15:55, 123.66 KB) / 下載次數 91https://h0.hkepc.com/forum/attachment.php?aid=2090647&k=2fbfc55343cc19b14b11953e955aae86&t=1781469527&sid=lXOXu7Bmk8
作者: alancck 時間: 2018-11-4 18:38
回覆 alancck
alancck師兄，唔好講啲咁嘅嘢，多得哂你哋一眾分享咁先唔駛由零開始。
講返嗰樣嘢，我聽你 ...
LingWuChung 發表於 2018/11/4 15:56

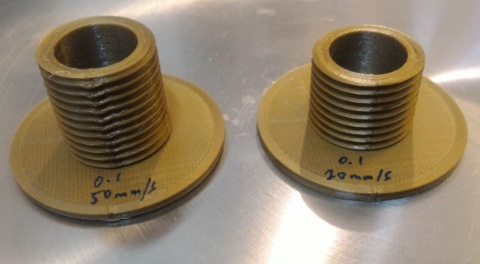

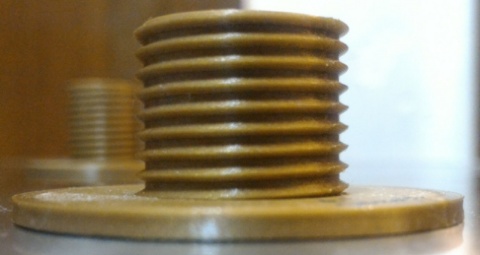

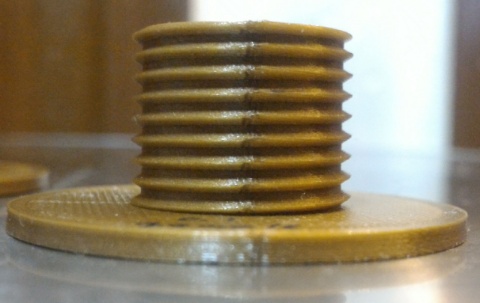

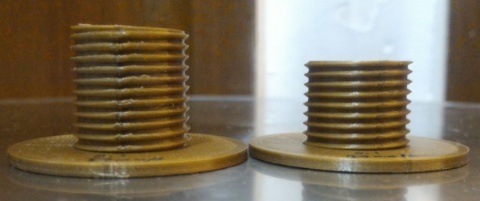

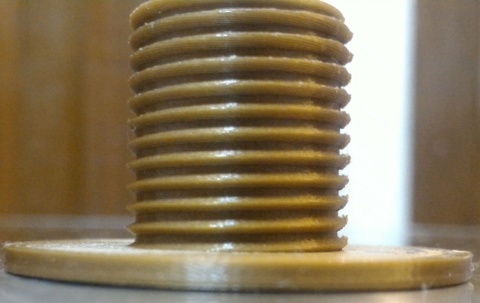

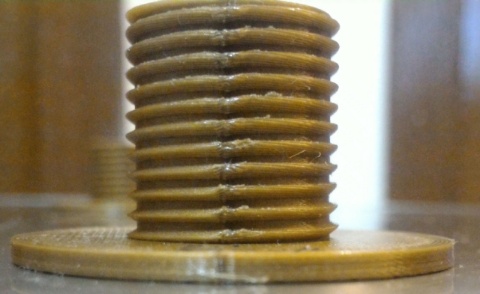

啱啱印返嗰兩個螺絲
0.1層高 20mm/s 駁口位
0.1層高 50mm/s 駁口位
0.1層高 20mm/s
0.1層高 50mm/s
圖片附件: 01.jpg (2018-11-4 18:25, 39.56 KB) / 下載次數 63https://h0.hkepc.com/forum/attachment.php?aid=2090726&k=c1f7d4aacafa7b90eddb47c0f150da94&t=1781469527&sid=lXOXu7Bmk8
圖片附件: 02.jpg (2018-11-4 18:25, 30.11 KB) / 下載次數 62https://h0.hkepc.com/forum/attachment.php?aid=2090727&k=83eb978808a76ec3d6195e4dec5bdc0f&t=1781469527&sid=lXOXu7Bmk8
圖片附件: 03.jpg (2018-11-4 18:26, 40.56 KB) / 下載次數 91https://h0.hkepc.com/forum/attachment.php?aid=2090728&k=353183b2f872025e3cca335f78021799&t=1781469527&sid=lXOXu7Bmk8
圖片附件: 04.jpg (2018-11-4 18:26, 43.6 KB) / 下載次數 73https://h0.hkepc.com/forum/attachment.php?aid=2090730&k=91b0e01551a5d140b3b0563769c6d254&t=1781469527&sid=lXOXu7Bmk8
圖片附件: 05.jpg (2018-11-4 18:26, 31.22 KB) / 下載次數 74https://h0.hkepc.com/forum/attachment.php?aid=2090731&k=c20eb6bbd53825421d79279eda6a6bba&t=1781469527&sid=lXOXu7Bmk8
圖片附件: 06.jpg (2018-11-4 18:27, 40.33 KB) / 下載次數 88https://h0.hkepc.com/forum/attachment.php?aid=2090732&k=c9b0f787e05ba3d33f8204f3e802cb05&t=1781469527&sid=lXOXu7Bmk8
作者: LingWuChung 時間: 2018-11-5 00:05

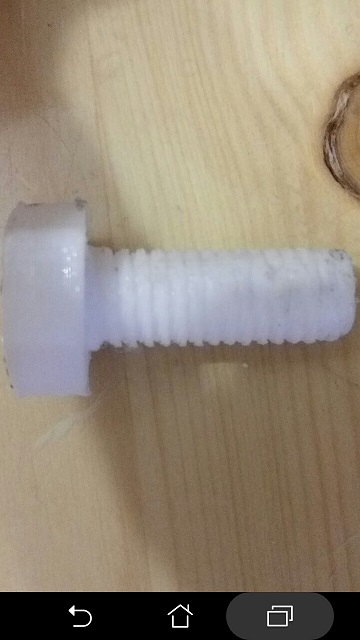

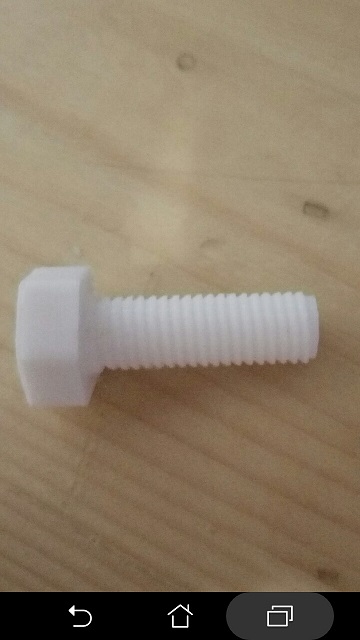

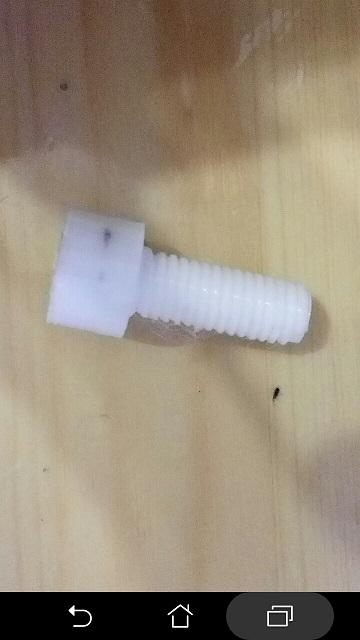

gulakpi兄, 呢個係我第一次0.2mm per layer個STL. 六角頭，杯頭，十字頭，爭砵螺絲，絲母，全部係M8右粗牙。全部都係螺絲頭座底印。另外，以下係尋日印出嚟全部入唔到牙嘅絲母螺絲相，可以明顯見到向螺絲尾嗰一面啲牙平咗，夾角得番30度。謝謝。
https://drive.google.com/file/d/ ... fP/view?usp=sharing
0.2mm per layer bolt
0.2mm per layer socket
0.1mm per layer bolt

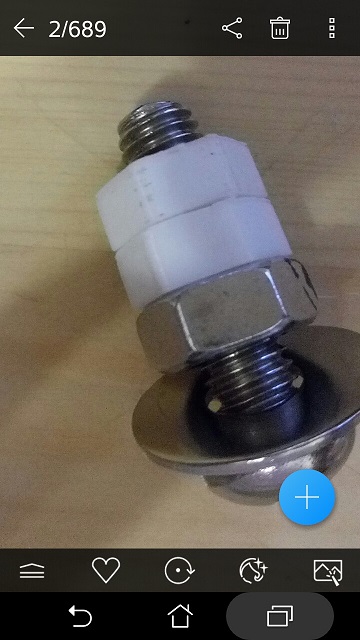

用牙dub跟過，膠絲母可以上得落M8鋼螺絲
今晚再做過幾個小測試：
測試１：用尋日入唔到牙的膠螺絲扭入買返嚟嘅鋼絲母。結果：扭唔入。（膠螺絲有問題）
測試２：用買返嚟鋼絲母扭入尋日入唔到牙嘅膠螺絲。結果：扭唔入。（膠絲母都有問題）
測試３：用牙dub跟過尋日入唔到牙的鋼絲母然後再扭入買返嚟嘅鋼螺絲。結果：扭得入。
測試4：用尋日入唔到牙的膠螺絲扭入用牙dub跟過的膠絲母。結果： 都係扭唔入。（膠螺絲肯定有問題）

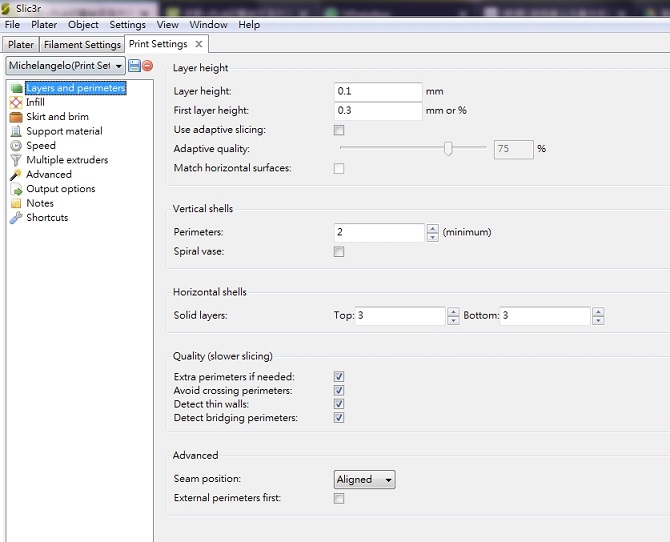

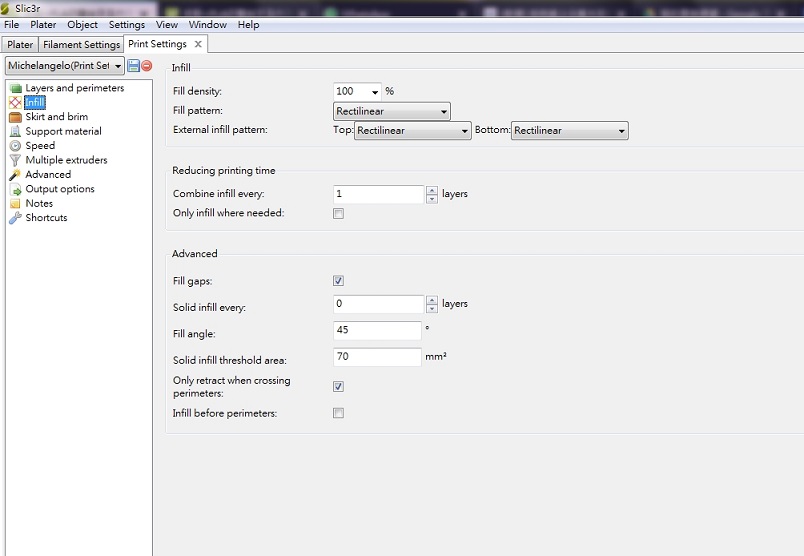

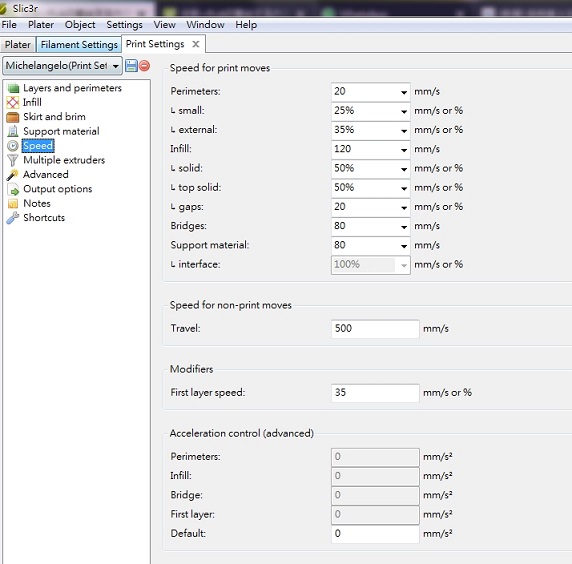

alancck兄，睇過你啲相，啲症狀同我一樣，我試緊你個方法，用20mm/s去印，不過我用開slic3r, 我呢家試緊下面呢個設定（主要更改係周界20mm/s，其他包括infill用返default 120mm/s）到宜家為止印咗2個鐘，未知結果如何，聽朝再睇。謝謝。
圖片附件: M8_nut_coarse_0.2mm_per_layer.jpg (2018-11-4 23:09, 72.28 KB) / 下載次數 83https://h0.hkepc.com/forum/attachment.php?aid=2090769&k=642c91f9816045110887d3bf210923a6&t=1781469527&sid=lXOXu7Bmk8
圖片附件: M8_coarse_0.1mm_per_layer.jpg (2018-11-4 23:09, 52.76 KB) / 下載次數 58https://h0.hkepc.com/forum/attachment.php?aid=2090770&k=ea74aaee216873f9a8151d8a7e35d2f4&t=1781469527&sid=lXOXu7Bmk8
圖片附件: M8_coarse_0.2mm_per_layer.jpg (2018-11-4 23:09, 57.67 KB) / 下載次數 73https://h0.hkepc.com/forum/attachment.php?aid=2090771&k=322ce9cb5834d36fb30469f9e6898e0c&t=1781469527&sid=lXOXu7Bmk8
圖片附件: M8_coarse_socket_0.2mm_per_layer.jpg (2018-11-4 23:09, 63.34 KB) / 下載次數 65https://h0.hkepc.com/forum/attachment.php?aid=2090772&k=fd9e598ae32f85feac3dc95a76202f32&t=1781469527&sid=lXOXu7Bmk8
圖片附件: infill.jpg (2018-11-5 00:04, 65.54 KB) / 下載次數 77https://h0.hkepc.com/forum/attachment.php?aid=2090779&k=e6693d77278528e452f3268766007c11&t=1781469527&sid=lXOXu7Bmk8
圖片附件: Layers.jpg (2018-11-5 00:04, 69.09 KB) / 下載次數 82https://h0.hkepc.com/forum/attachment.php?aid=2090780&k=e03f936914dd3f89f663d2c11393a957&t=1781469527&sid=lXOXu7Bmk8
圖片附件: speed.jpg (2018-11-5 00:04, 68.64 KB) / 下載次數 81https://h0.hkepc.com/forum/attachment.php?aid=2090781&k=382c9770ca8b24ade928bc6cf0c230d4&t=1781469527&sid=lXOXu7Bmk8
作者: LingWuChung 時間: 2018-11-5 00:08
上文的測試３應為：用牙dub跟過尋日入唔到牙的膠絲母然後再扭入買返嚟嘅鋼螺絲。結果：扭得入。
謝謝。
作者: alancck 時間: 2018-11-5 09:12
dup 牙一定係最準嘅
，而且可以唔理咩方向都印得，又可以改大，內牙就冇乜問題，外牙就可能會塌牙...作者: gulakpi 時間: 2018-11-5 09:27
看了以上文章, 重新再看這問題!
1. 再網上找了關于3d 打印螺絲, 找不到有關打印速度問題的.
2. 從以前打印的螺絲, 多是只可入絲母一兩圈的. 下些蠟, 勉強可用. 我的打印機的z-axis是off了約2%, 我以為這是原因.
3. 昨晚跟師兄的方法, 用20/sec. /0.1mm再打印, 螺絲進了絲母幾圈就不能再進了. 再用鋼絲母試膠螺絲, 非常暢順. 再用放大鏡看, 是絲母收口有問題. 鋼螺絲也不能進膠絲母. 絲母近收口點有幾點小突點, 是問題所在!
由此看, 慢速打印是positive的! 謝謝!
作者: 高級嘍囉 時間: 2018-11-5 10:23
可以試下開風扇。
將啲牙由三角形，改成梯形都會有幫助。
作者: ustkl 時間: 2018-11-5 11:02

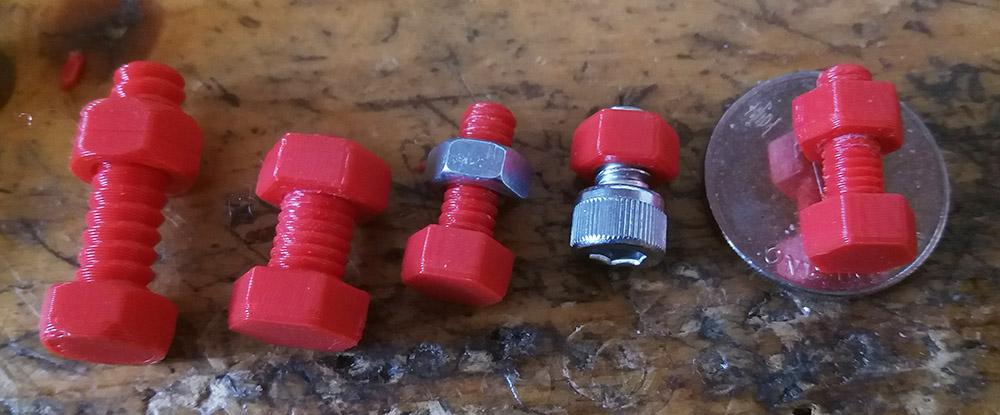

好似好難咁, P仔都試下。 左起 Thingiveres 粗牙M8, -- 自己Model 標準M8-1.25 --- 標準1/4"20---最右標準M6-1。全部都順利扭出入。只是 M6 seam 位少少 click.
Kisslicer
0.4nozzle
P仔0.15 profile,
100% infill,
40mm/s,
PLA - 200deg
Model links
https://drive.google.com/open?id ... bF3MjD0UnINzk-Fhcx2
https://www.thingiverse.com/thing:193647
圖片附件: 20181105_102244.jpg (2018-11-5 11:02, 132.34 KB) / 下載次數 61https://h0.hkepc.com/forum/attachment.php?aid=2090837&k=f4bbe1eddf27ea758cfa366f92088c4e&t=1781469527&sid=lXOXu7Bmk8
作者: alancck 時間: 2018-11-5 12:20
本帖最後由 alancck 於 2018-11-5 12:50 編輯
看了以上文章, 重新再看這問題!
1. 再網上找了關于3d 打印螺絲, 找不到有關打印速度問題的.
2. 從以前打 ...
gulakpi 發表於 2018/11/5 09:27
速度哩樣野，好個人
，我年紀大，快唔到，所以慢慢嚟，不過最主要係冷卻問題，如果你冷卻得夠快，全速印都唔係問題...至於頂端有粒粒，可能收口有問題，可以睇睇回抽設定，或者可能係打印完成嘅收機程序(印完有冇set回抽，移頭，歸位)，甚至自己係絲母外面畫多條高過佢嘅柱，咁收口嗰時嘅動作，就唔會影響你個絲母...
作者: LingWuChung 時間: 2018-11-5 12:45
回覆 14# ustkl
ustkl兄，我個stl檔已上傳，如果唔太麻煩你，請你印嚟睇吓，等我知道個plugin有冇問題。謝謝。
作者: LingWuChung 時間: 2018-11-5 13:03
回覆 15# alancck
alancck兄，今朝趕住出門，未有時間試住，今晚試咗，再向你報告，謝謝~
作者: g2david 時間: 2018-11-5 15:58
20x20x20 方糖尺寸準確?
作者: ustkl 時間: 2018-11-5 22:22
回覆 9# LingWuChung
Check 過 model, 個nut 冇set 虛位入唔到吾出奇。
https://drive.google.com/file/d/ ... Pzm2uZUfkHQOfP/view
試一試我的
https://drive.google.com/file/d/ ... D0UnINzk-Fhcx2/view
作者: LingWuChung 時間: 2018-11-19 23:37
各位師兄，近排好忙，就算有時間試，但係都唔知點整理同回覆，所以到呢家先覆，見諒！
alancck兄，我有負你傳授我慢速印大法，用慢速印（20mm/s or 40 mm/s)，牙形係真係有改善，起碼似番個等邊三角形，但係用手上都係好緊，攝史都上唔刑，可能真係ustkl兄咁講，我幅圖啲牙冇虛位啦。我試過用另一個畫法（之前係用plugin "EP Fasteners & Holes"，佢係全自動，入咗標準已經得，宜家我改用plugin"shape blender"+"dessiner spirale"輔助白手畫), 再用40mm/s印，效果好返啲，但係仲未滿意（點校虛位都好似好鬆），遲啲再研究吓。
ustkl兄，印咗你m6嗰粒，有少少緊，用20mm/s印，第１次用手上唔到之後用攝史上，然後再用手上或者鬆都好順啦，請問你用咩軟件及方法畫呢？
g2david兄，我之前打錯咗，粒方糖係(24x24x24)mm，卡過，大細係24.11x24.17x24.13，係咪都可以？你有咩頭緒？
作者: alancck 時間: 2018-11-20 09:57
各位師兄，近排好忙，就算有時間試，但係都唔知點整理同回覆，所以到呢家先覆，見諒！
alancck兄，我有負你 ...
LingWuChung 發表於 2018/11/19 23:37
我用autocad 畫嗰陣，牙同牙中間都會留返0.1~0.2mm距離...作者: LingWuChung 時間: 2018-11-20 12:21
回覆 21# alancck
autocad我剩係識畫2d,同埋好似sketchup咁拉高加厚變3D,而且好耐冇掂過新版(我最後用係dos之後嗰版)，不過我見有啲blog有教人用autocad畫，不過就唔知印出嚟會點，我會搵日試吓。唔該哂。
作者: g2david 時間: 2018-11-21 11:08
方糖係okay. 三邊比例一樣. 咁你要tune
通常出膠量大, 平面, Z 有問題
1. Wall size. 印一個中空的cube. wall 要跟model 一樣. 通常tune 膠輸出量和確定Z-axis 準確度, XY 平面是否一致.
2. 如果唔得再跟住調整內圓直徑 - 解決方法. 好耐以前我 post 過
https://www.hkepc.com/forum/view ... 3713&highlight=
作者: LingWuChung 時間: 2018-11-24 14:15
回覆 23# g2david
g2david兄，
想問吓印中空cube, wall要跟model一樣嘅意思係咪:"印一個cube，有一面要冇wall, 其他wall厚度冇所謂，用嚟測試製成品同model嘅誤差?"
