作者: ansion    時間: 2017-5-25 01:55     標題: 分享一下近排xcube打的野！

本帖最後由 ansion 於 2017-5-25 14:17 編輯

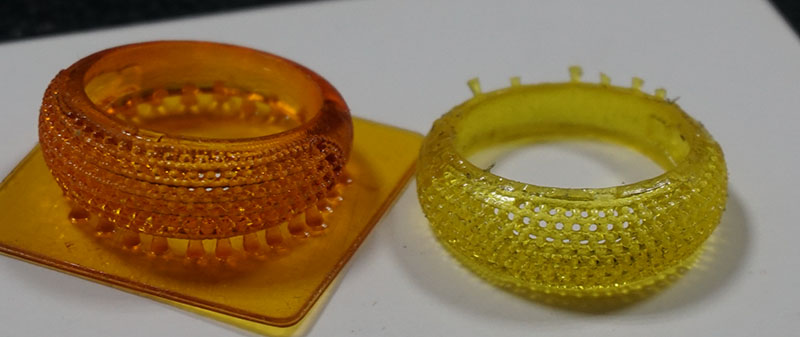

好耐无上尼同大家倾计了！（夜晚晚甘讲好似果D野甘），贴D近排打的野，后面的戒指系可铸造的，送左去铸造厂了，睇下铸出尼乜野效果！

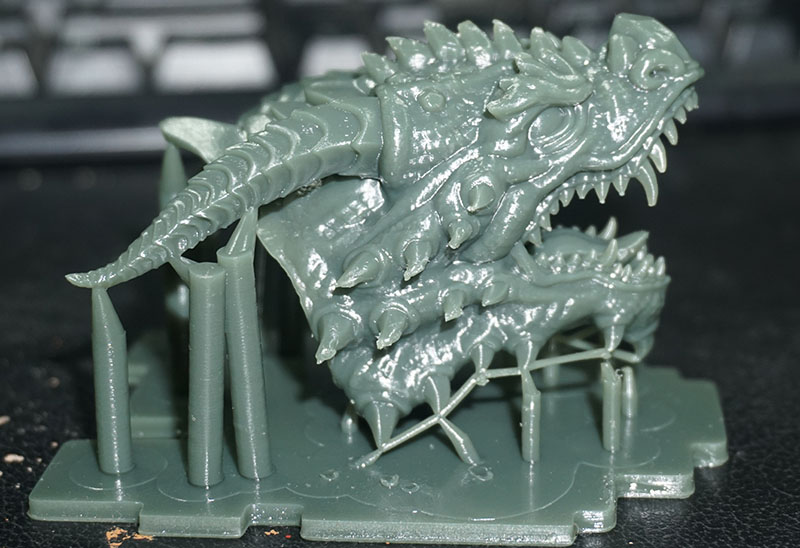

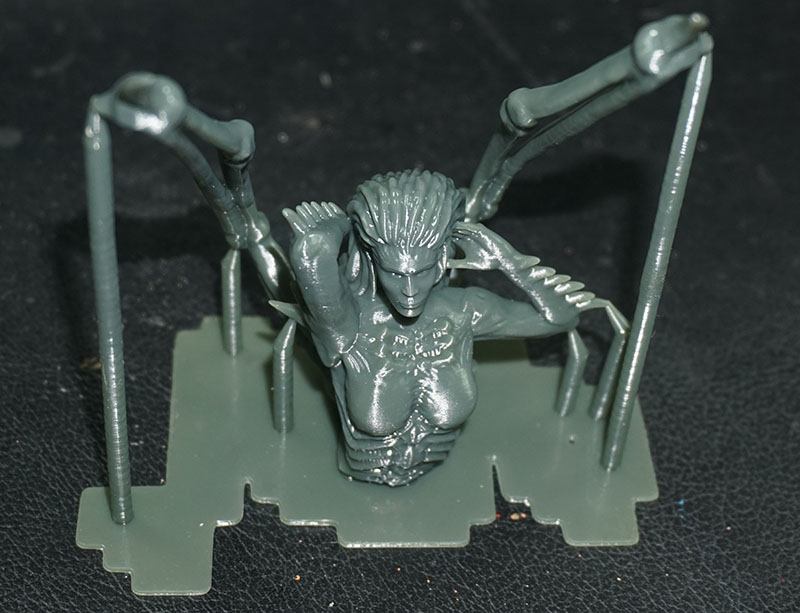

Printer: X-Cube 30W
Resin: X-Cube + 0.2% GRAY
Slicer: Creation Workshop
support：B9+Magics
Size:
Slice Height (mm) : 0.025
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 8000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

Printer: X-Cube 30W
Resin: X-Cube + 0.2% GRAY
Slicer: Creation Workshopsupport：B9
Size:
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 50000
Bottom Layers: 4
Exposure Time (ms): 8000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

Printer: X-Cube 30W
Resin: X-Cube + 0.1% GRAY
Slicer: Creation Workshop
support：
Size:
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 10000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

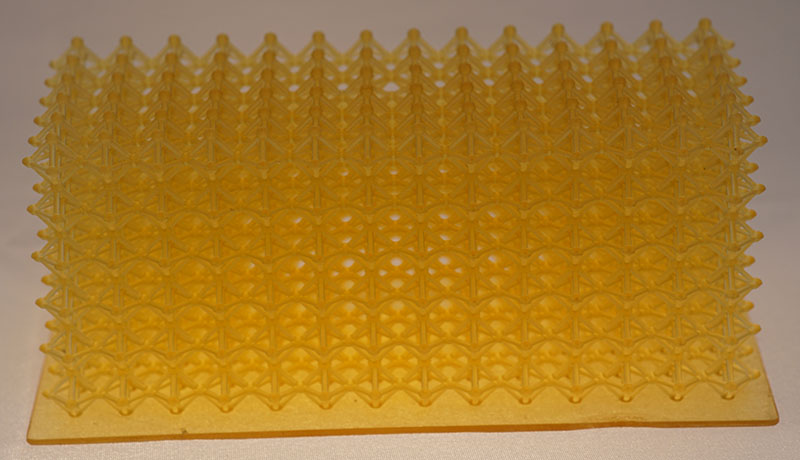

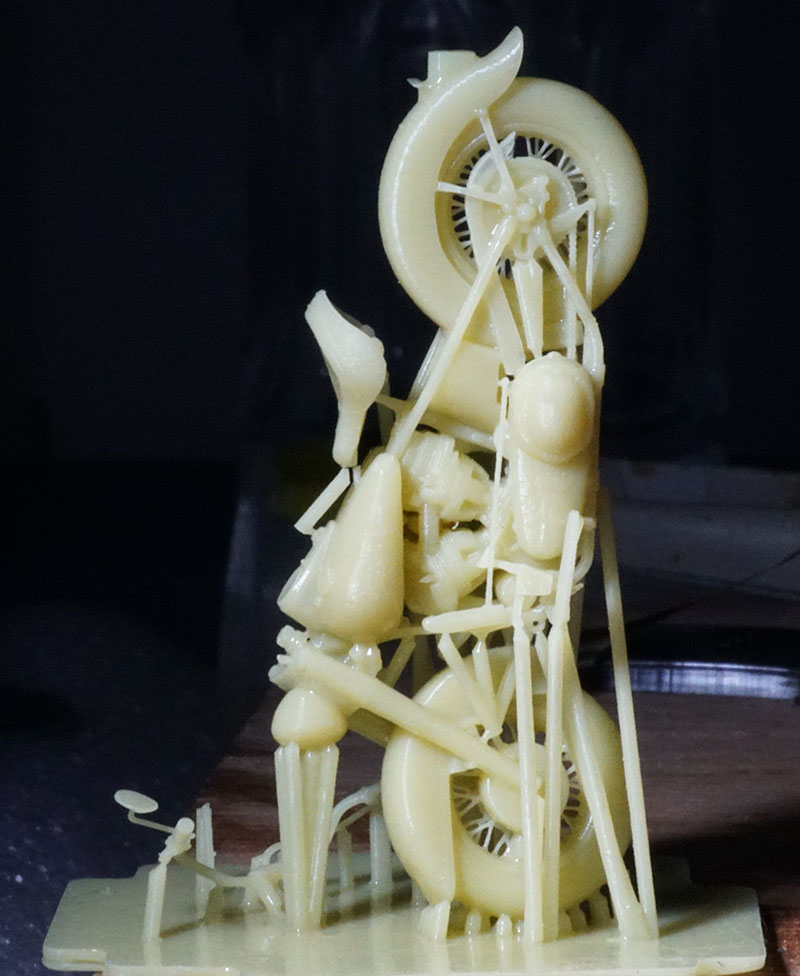

Printer: X-Cube 30W
Resin: X-Cube Clear Yellow
Slicer: Creation Workshop
support：
Size:
Slice Height (mm) : 0.1
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 12000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

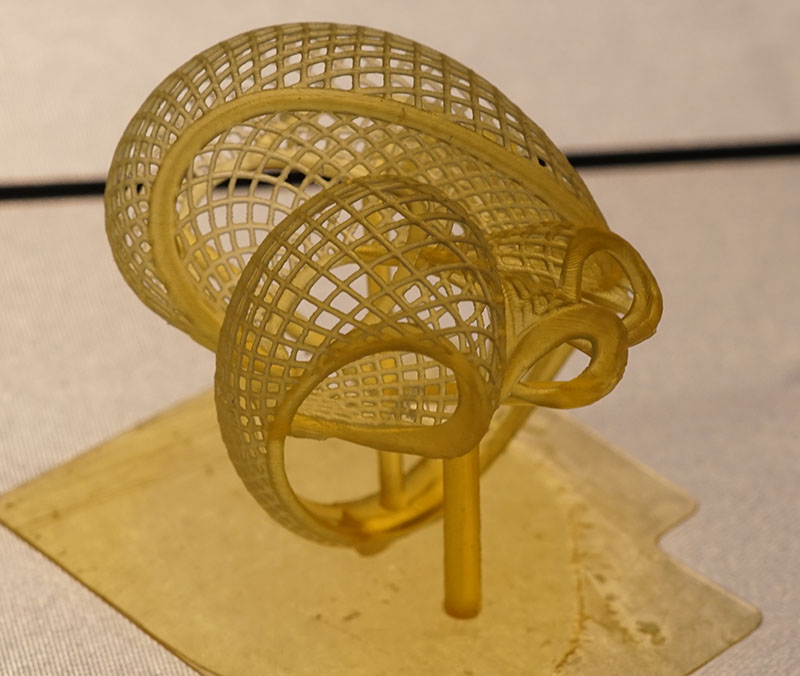

Printer: X-Cube 30W
Resin: X-Cube Clear Yellow
Slicer: Creation Workshop
support：
Size:
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 10000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

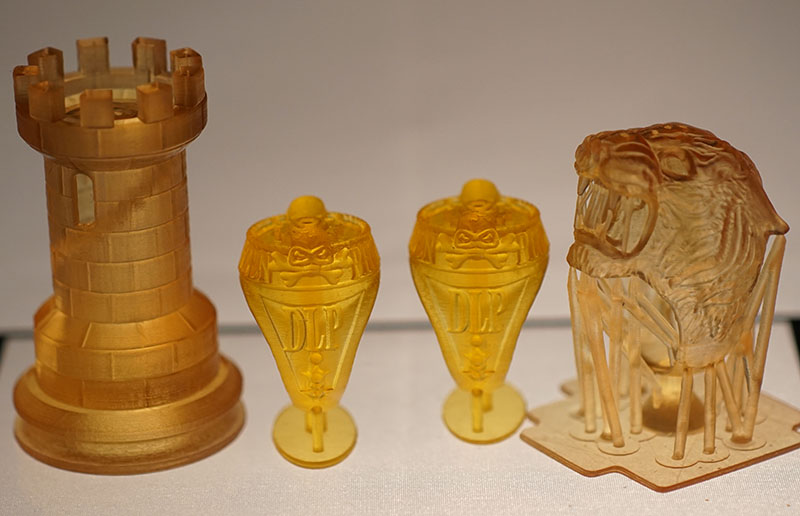

城堡
Printer: X-Cube 30W
Resin: X-Cube Clear Yellow
Slicer: Creation Workshop
support：
Size:
Slice Height (mm) : 0.1
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 10000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

Printer: X-Cube 50W
Resin: DLP 可铸造树脂
Slicer: Creation Workshop
support： Creation Workshop
Size:
Slice Height (mm) : 0.05
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 15000
Lift Speed (mm/m): 25 + 40
Z Lift Distance (mm): 4

圖片附件: 7f8edc9a3c748a0fab9e18ccddb41ae2.jpg (2017-5-25 01:52, 114.94 KB) / 下載次數 54
https://h0.hkepc.com/forum/attachment.php?aid=1985124&k=0e65b4f4536fc78278d6986e8be76cd4&t=1781355119&sid=2Nzaml05lW



圖片附件: DSC00719.jpg (2017-5-25 01:52, 69.42 KB) / 下載次數 70
https://h0.hkepc.com/forum/attachment.php?aid=1985125&k=3e439f51a9276f78c34f8a2169f7aa14&t=1781355119&sid=2Nzaml05lW



圖片附件: DSC00709.JPG (2017-5-25 01:52, 107.3 KB) / 下載次數 72
https://h0.hkepc.com/forum/attachment.php?aid=1985126&k=c7ba57ef755c7d62d67ed008fcd9af7a&t=1781355119&sid=2Nzaml05lW



圖片附件: DSC00472.jpg (2017-5-25 02:03, 86.43 KB) / 下載次數 57
https://h0.hkepc.com/forum/attachment.php?aid=1985127&k=5889884909d34ac24c862e6a4c00fa04&t=1781355119&sid=2Nzaml05lW



圖片附件: DSC00485.jpg (2017-5-25 02:03, 106.85 KB) / 下載次數 47
https://h0.hkepc.com/forum/attachment.php?aid=1985128&k=71af8ee4fa2e177e4560953c8f67a018&t=1781355119&sid=2Nzaml05lW



圖片附件: DSC00605.jpg (2017-5-25 02:03, 90.06 KB) / 下載次數 76
https://h0.hkepc.com/forum/attachment.php?aid=1985129&k=2c4a62da8f392bacf2a4e32f3e9e540b&t=1781355119&sid=2Nzaml05lW



圖片附件: DSC00256.jpg (2017-5-25 02:05, 132.55 KB) / 下載次數 52
https://h0.hkepc.com/forum/attachment.php?aid=1985130&k=92ebff32ad7ce05ae0ae9488387d7518&t=1781355119&sid=2Nzaml05lW

---

作者: Super169    時間: 2017-5-25 10:04

海寧老板 終於又在 HKEPC出現了, 可唔可以放D模型既 3D 檔出黎, 比我地試下用自己部機印黎睇下?

在QQ群見你地都研究左唔同既方案去改善打印效果, 國內亦早已有 50W 的升級選項.  甚至聽聞國內既朋友, 寄左部機番廠比你地升級 (好似係升級 玻璃 同 燈).

我地由香港寄部機番上去比較困難, 自己帶過關都唔知得唔得, 唔知會唔會出升級套件, 比我地自己攪呢?  雖然我自己唔掂, 但我有D朋友攪開硬件既, 好有興趣自己換黎試下.

另外, 係咪出左新既樹脂呢?  唔知同家陣果隻有幾大分別?  你上面既作品, 可唔可以好似 Offer 個貼咁, 出埋 setting 比我地參考, 跟你學習下.




希望大大多D過黎, 照顧一下香港既用家, 同我地講下  X-Cube 既進展, 唔駛我地四圍去八.

---

作者: ansion    時間: 2017-5-25 10:21

回覆 2# Super169

X-cube会有一个升级版，现在还有测试阶段，到时候也会考虑前面的客户，有兴趣的可以做一个升级。

---

作者: ansion    時間: 2017-5-27 15:58

本帖最後由 ansion 於 2017-5-27 16:03 編輯

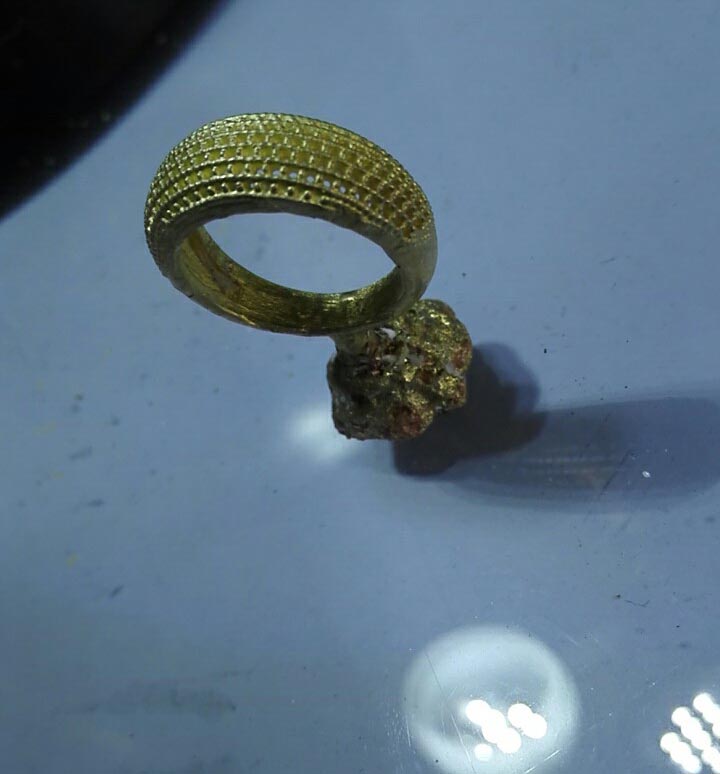

可铸造树脂铸造的金戒指，基本上达到了铸造的要求，熔蜡的温度还需要调整一下。

圖片附件: 戒指铸造.jpg (2017-5-27 15:58, 49.65 KB) / 下載次數 50
https://h0.hkepc.com/forum/attachment.php?aid=1985627&k=b363ed74ed7ffc37a917f0134b3ae8c1&t=1781355119&sid=2Nzaml05lW

---

作者: ansion    時間: 2017-5-27 16:48

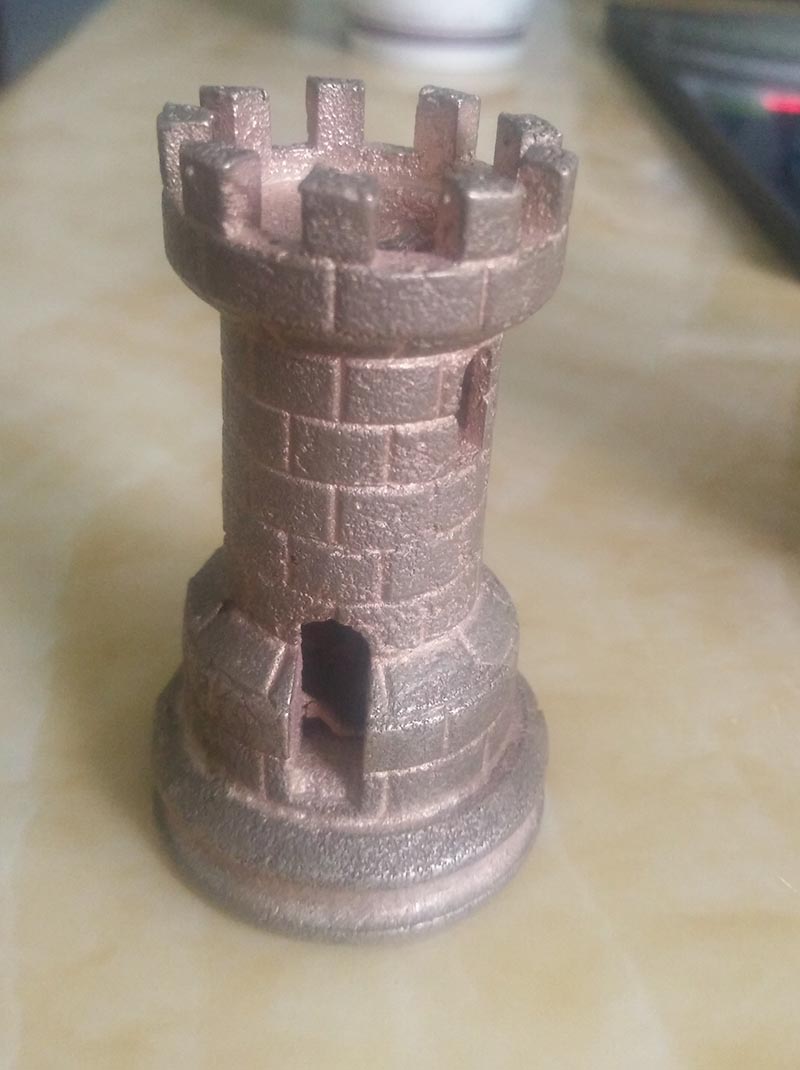

普通的树脂都可以铸造的，只不过效果无甘好。

圖片附件: IMG_20170526_154950.jpg (2017-5-27 16:48, 95.63 KB) / 下載次數 68
https://h0.hkepc.com/forum/attachment.php?aid=1985636&k=b2fce00328a9f3f9e518a20e0cfced20&t=1781355119&sid=2Nzaml05lW

---

作者: ansion    時間: 2017-7-8 13:48

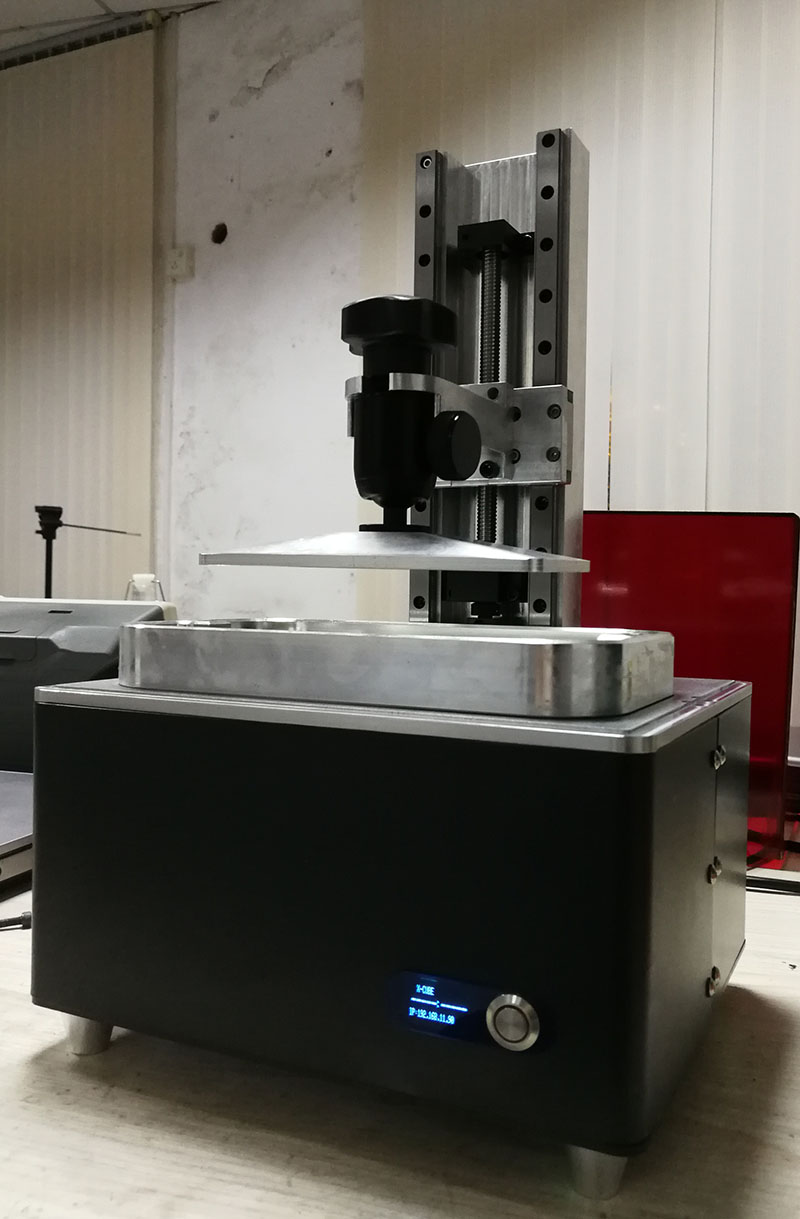

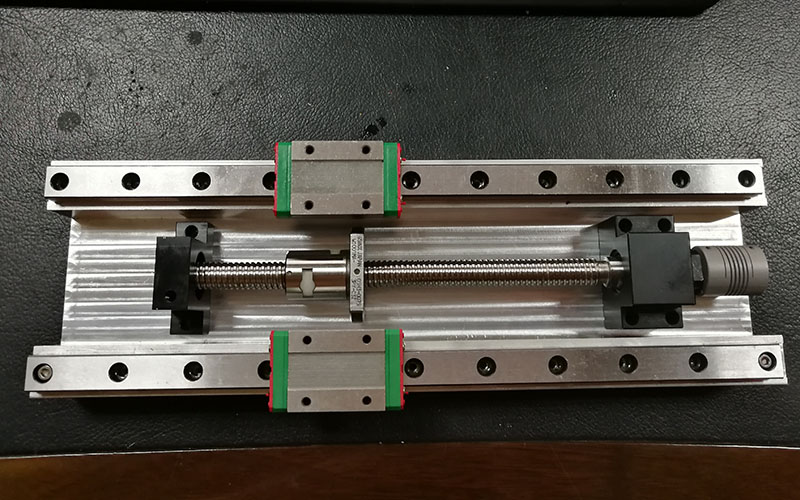

近期一直忙于其他事情，少上左HKEPC，忙完左大学的一个项目后，现在开始做x-cube的升级和大尺寸版本的开发工作，现在新的Z轴已经做出来，验证没有问题将开模具制作新的Z轴，对于EPC上团购的朋友我们都会提供一个优惠的升级方案。

圖片附件: IMG_20170707_192647.jpg (2017-7-8 13:45, 118.4 KB) / 下載次數 53
https://h0.hkepc.com/forum/attachment.php?aid=1995455&k=61d743fee6a3028aa94dc97acbc34584&t=1781355119&sid=2Nzaml05lW



圖片附件: IMG_20170706_175533.jpg (2017-7-8 13:45, 134.37 KB) / 下載次數 51
https://h0.hkepc.com/forum/attachment.php?aid=1995456&k=992d51a5c2616d191076a9c758ac51fb&t=1781355119&sid=2Nzaml05lW

---

作者: ansion    時間: 2017-7-8 13:53

本帖最後由 ansion 於 2017-7-8 13:56 編輯

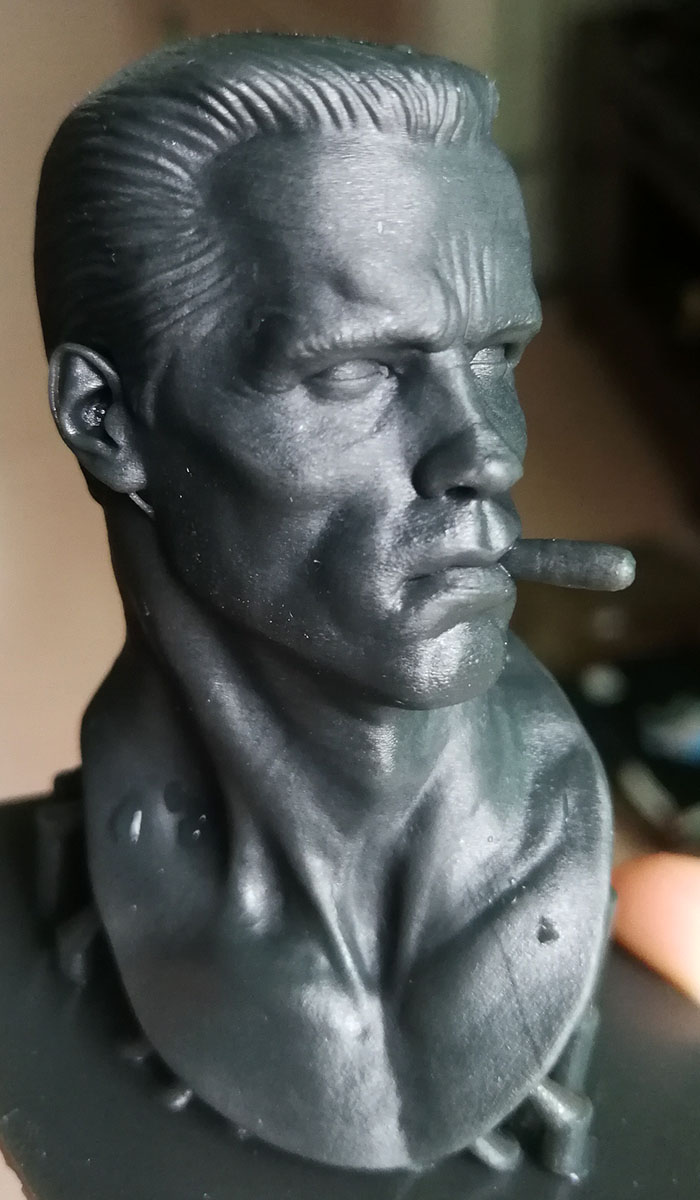

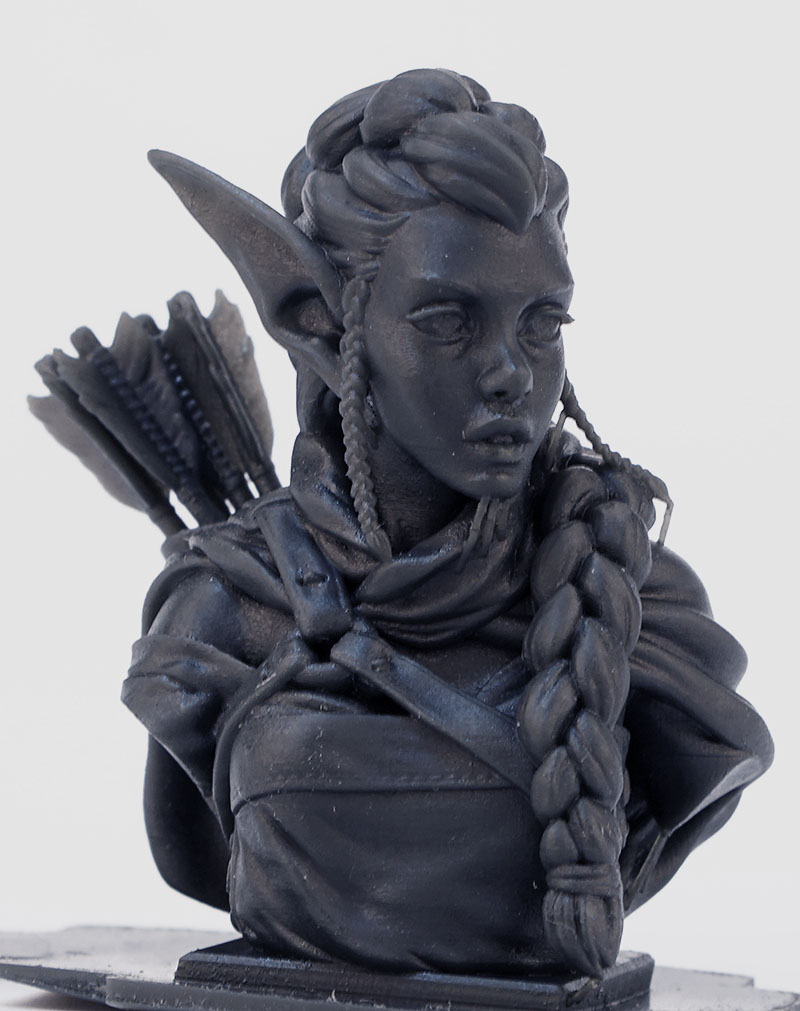

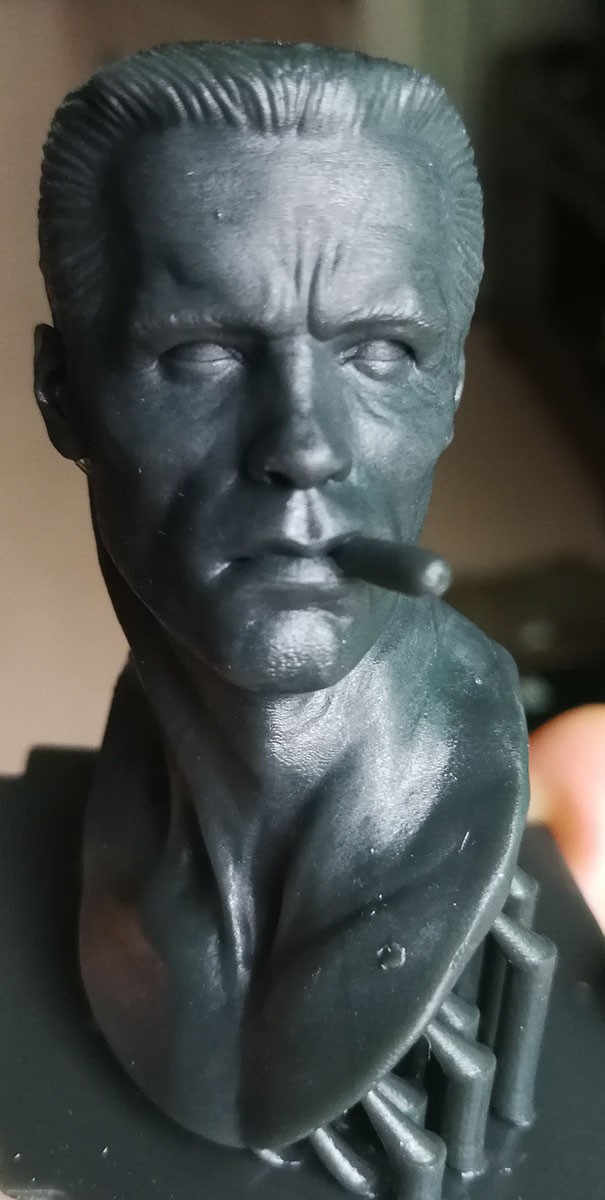

Printer: X-Cube 30W
Resin: X-Cube Gray
Slicer: Creation Workshop
support：
Size:
Slice Height (mm) : 0.025
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 12000
Lift Speed (mm/m): 30 + 50
Z Lift Distance (mm): 8

Printer: X-Cube 30W
Resin: X-Cube Gray
Slicer: Creation Workshop
support：
Size:
Slice Height (mm) : 0.025
Exposure Time For First Layers (ms): 50000
Bottom Layers:4
Exposure Time (ms): 12000
Lift Speed (mm/m): 25 +5 0
Z Lift Distance (mm): 8


圖片附件: DSC01081.jpg (2017-7-8 13:52, 122.91 KB) / 下載次數 55
https://h0.hkepc.com/forum/attachment.php?aid=1995457&k=2bc2446c49493450aacb035004c1c024&t=1781355119&sid=2Nzaml05lW



圖片附件: IMG_20170704_082747.jpg (2017-7-8 13:52, 112.19 KB) / 下載次數 48
https://h0.hkepc.com/forum/attachment.php?aid=1995458&k=1005d6573b912654ab8b81655d9ff522&t=1781355119&sid=2Nzaml05lW



圖片附件: IMG_20170704_082802.jpg (2017-7-8 13:52, 137.09 KB) / 下載次數 74
https://h0.hkepc.com/forum/attachment.php?aid=1995459&k=8c1c25bcb23a1f54751491e0731a1fe2&t=1781355119&sid=2Nzaml05lW

---

作者: qkuser    時間: 2017-7-8 14:15

有升級一定支持,希望價格親民點

---

作者: ustkl    時間: 2017-7-8 16:29

回覆 6# ansion

双直線導軌,  滾珠絲桿。

其實早應這樣, 光固機不應在Z軸上cut cost.

---

作者: Super169    時間: 2017-7-8 16:49



新既 Z 支架咁似部 CNC 既用料既, 除左個彈性聯軸簡單左D.
都玩到咁大了, 差少少錢, 不如換埋 梅花聯軸, 或者彈性夾膜既.

---

作者: Super169    時間: 2017-7-8 16:54



又唔可以話下下玩咁盡既, 點都有唔同既客源.  可以有得比用家選擇就最好.

好似當初團購出貨果陣, 佢官網都有 50W 燈既選擇, 唔明點解唔可以比我地選擇 30W 定 50W.
大陸客可以幫手改埋, 但朋友 QQ 問佢, 直頭唔肯賣比我地, 要我地自己去其他鋪頭買番黎改.

---

作者: ustkl    時間: 2017-7-8 18:13

本帖最後由 ustkl 於 2017-7-8 18:30 編輯

回覆 11# Super169

計下成本。兩條國產300mm 導軌加1條滾珠絲桿, 成本唔駛300 RMB。但係Z軸就可以error free了. 賣返貴D就cover 得到。LCD SLA 呢門新野仲有好多核心問題要花錢花時間硏究。開始時用一些貴D但可靠嘅 solution 去做產品, 穩定下來才去做cut cost version 才是可取的方法。可惜各家都鬥平鬥賤鬥快去搶Market share. 產品未Develop 好就推出去了。

---

作者: 3D_DIY    時間: 2017-7-8 19:21




新Z軸有幾高？

via HKEPC Ionic Reader v1.7.0 - iPhone

---

作者: diy0627    時間: 2017-7-8 19:37

回覆 12# ustkl


想指教這種結構具體能提高多少精度? 在外行人的我眼中只是覺得個結構很強而已。。。。

---

作者: andyngo    時間: 2017-7-8 20:22




    Z 再直D,如果自己部機已經OK,就無分別

---

作者: ustkl    時間: 2017-7-8 21:09




不算是提升，只是回復正常水平。

via HKEPC Ionic Reader v1.7.0 - Android

---

作者: Super169    時間: 2017-7-8 22:56




咁樣加固, 重點應該唔係提升精度, 只係減低出現誤差既機會 (當然, 你都可以睇成係真實既精度, 但呢樣野計唔到).

---

作者: marco仔    時間: 2017-7-9 00:21

Sony近來推出了4k手機屏!

---

作者: Super169    時間: 2017-7-9 04:31




就算 LCD 掂, D 樹脂都唔知掂唔掂.
其實, 家陣我地加左保護膜, 根本連 2K 既效果都發揮唔到.  就算換個 4k 屏, 都只係數字遊戲.

---

作者: diy0627    時間: 2017-7-9 10:10

對，就算固了超幼的東西，疊不起來都無用。所以樹脂都很關鍵

不過平面來計可能會提高到細緻度。

---

作者: marco仔    時間: 2017-7-9 22:37

回覆 19# Super169

全裸屏能發揮?

---

作者: marcowing    時間: 2017-7-10 15:09

部機持續封塵的路過等改裝.

---

作者: alancck    時間: 2017-7-10 15:33

封塵2俠報到

---

作者: diy0627    時間: 2017-7-10 15:53

不是搵食用... 封塵不意外

---

作者: 3D_DIY    時間: 2017-7-10 17:03

除非師兄們有極高須求精度，其實唔改裝都用到㗎喎

via HKEPC Ionic Reader v1.7.0 - iPhone

---

作者: iovoi    時間: 2017-7-10 17:28


等埋我

---

作者: alancck    時間: 2017-7-10 17:33

見到師兄們接近完美嘅演繹，我未開始印已經知道接受唔到

---

作者: necbbc    時間: 2017-7-10 18:13

封塵3俠報到

---

作者: Super169    時間: 2017-7-10 19:21

本帖最後由 Super169 於 2017-7-10 19:25 編輯


你咁快就封塵?

---

作者: 3D_DIY    時間: 2017-7-10 23:48

你地講吓咋？

---

作者: Olympian    時間: 2017-7-11 02:42

甚麼時候會有升級版?
我想買一部玩下, 希望唔係下一個封塵俠

---

作者: alancck    時間: 2017-7-11 06:55

除咗開頭拎過部機出嚟影下佢，check下啲零件齊唔齊，試過開機有冇影像，跟住就放咗返入箱到依家嗰盒就封晒塵

---

作者: kfceric    時間: 2017-7-11 07:41

打印機買來封閉塵，有點浪費，可惜香港的3D代印生意冇勿起色，吾係可以幫人印下野，賺返D機錢，不過各位Ching應該大把水，個D零頭跌左都吾覺。

---

作者: 3D_DIY    時間: 2017-7-11 08:20




Ching加油呀， 拿出動力來，做你買回來的初衷理由，已經值回票價

via HKEPC Ionic Reader v1.7.0 - iPhone

---

作者: necbbc    時間: 2017-7-11 08:35

回覆 29# Super169


    係啊!改下呢樣果樣又要不停測試(改50W LED, 用唔同保護屏,但結果裸,電源又換左，又執執D金工)
結果攪左個幾兩個月。最後上來看到生產商話自己好忙，得閒先提改善方案。所以真係比部機玩到自己好唔開心。

---

作者: 3D_DIY    時間: 2017-7-11 09:41




其實可以玩熟部機先再諗，科技日新月異，到時可能個升級都唔洗，買過部更先進更完善嘅機

via HKEPC Ionic Reader v1.7.0 - iPhone

---

作者: alancck    時間: 2017-7-11 09:56     標題: RE: 分享一下近排xcube打的野！

最重要係環境，始終光固化有啲氣味，係公司唔係咁方便大模C樣拎出嚟印，而且印完嘅後續程序至係最嘥時間，好難有咁多時間攪，所以等遲啲屋企有位至解封哩嗰小三，當然見到師兄們嘅upgrade，攪到我想睇定啲，等師兄有大概結果就一次upgrade佢...

---

作者: necbbc    時間: 2017-7-11 10:02

回覆 36# 3D_DIY


    我仲有其它機可用，所以暫時讓x吸塵。

---

作者: Super169    時間: 2017-7-11 10:56



家陣佢地既改善方案, 係成支 Z 軸換成 線軌+滾珠絲杆, 應該只係解決 Z 軸可能出現既擺動而造成既橫紋.  跟打印既精細度無直接關係,  同你之前既改動可以並存的.
而且, 生產商肯不斷改進, 點都好過一出完就將用家放埋一邊, 只係掛住出新野.

---

作者: necbbc    時間: 2017-7-11 11:14

回覆 39# Super169


    係啊！如果真係有得改Z就好！你部改好未？

---

作者: marcowing    時間: 2017-7-11 11:22

作為一個印野賣既用家,我唔覺得部機可以搵到食.
擺埋一邊先.

---

作者: Super169    時間: 2017-7-11 13:57



我部機其實無改過, 只係試唔同既樹脂, 同埋換下膜玩D簡單野.
因為我手工唔好, 好易出事.  我係等個 fd 試好左, 用吸星大法照抄.
已經買左 50W 既燈準備換, 裸跑我就唔敢了, 怕壓爛個  LCD.

---

作者: necbbc    時間: 2017-7-11 15:13

回覆 42# Super169


    你交比佢改啦！佢現在高手來了，已打印得好好。

---

作者: Offer    時間: 2017-7-11 16:11



除局住要印铸造树脂外不建議用50w LED,坏處多於好處

---

作者: diy0627    時間: 2017-7-11 16:33

回覆 44# Offer


   OFFER 大,  可否分享多少少? 改w 不是影響曝光時間而已?

---

作者: necbbc    時間: 2017-7-11 16:41

回覆 44# Offer


    我就是用DLP鑄造樹脂,50W免強夠力。

---

作者: Super169    時間: 2017-7-11 17:01




大大可唔可以分享下會有乜野壞處.

因為朋友已經改左, 佢印野可以快過我, 4-5s 都 OK.  但唔知會有乜野壞處.

---

作者: Super169    時間: 2017-7-11 17:07



佢已經玩到傻傻地, 有D入左魔, 走去買左塊控制板, 家陣研究緊自己換版轉 nanodlp, 同埋換Z軸.
有時我都同佢講, 佢買部機番黎, 似係為左玩部機多過印野.
不過, 佢家陣真係印得好過我好多, 但我都滿足家陣既, 只係有時D橫紋好勁, 唔係太 happy.  但可能都係死症.
我比較怕死, 無乜信心既野, 通常都唔會亂試, 特別係電子野.
等勇士們試過哂至出手, 最好等佢上我屋企幫我換埋.

---

作者: diy0627    時間: 2017-7-11 17:13

回覆 48# Super169


咁師兄好彩毒害到朋友去玩... 變相多左技術支授

BTW, 想問師兄用鍚紙包機蓋成效滿唔滿意??

---

作者: Super169    時間: 2017-7-11 17:17




我都唔知包住既作用大唔大, 不過我好多時夜晚印, 半夜印完, 第二朝番工前未必夠時間拆出黎, 一直放到第二晚放工至拆.
而我部機同窗口只係隔左一個窗台, 不過我有拉窗簾, 第二晚番黎兜樹脂都無固化過.
至於關唔關錫紙事, 真係無考究過.  最緊要加左無壞影響就算了, 反正裝左 CAM, 都唔需要隔住個罩睇佢點印了.

---

作者: diy0627    時間: 2017-7-11 17:28

講開cam, 我發現如果print 緊中途logoff 電腦再login 睇部機printing status , 會有唔著UV燈的風險...
(雖然唔肯定相關, 但的確print 了幾層後食白果係試過的)

---

作者: super_fatman    時間: 2017-7-11 18:56

我都封咗塵, 始終夏天長開冷氣, 試過一次搞一搞好大陣味.

---

作者: Super169    時間: 2017-7-11 22:04




味就易攪, 只要唔用屎料就好好多.
上次唔信邪, 唔想浪費, 開番樽屎料用下, 即刻比人嘈.
以後唔敢再用了.....或者試下搵其他料溝淡佢.

---

作者: diy0627    時間: 2017-7-11 22:24

回覆 53# Super169


師兄你這樣說, 真係要趕快落深水埗一轉
