作者: hlmjjj1994 時間: 2017-5-24 19:06 標題: UV 3d printer 工具＋曝光箱＋樹脂盤
本帖最後由 hlmjjj1994 於 2017-5-24 23:46 編輯
引言：小弟見咁多位ching 發揮自己所長，識軟件嘅教軟件、唔識嘅都分享自己嘅print setting 教下其他ching 。見到咁嘅畫面確實覺得好感動！所以小弟都發揮自己所長，同大家分享下我畫嘅UV 3d printer 工具，希望大家都岩用啦！
1.UV曝光箱
https://www.thingiverse.com/thing:2341334
材料：鋁箔膠帶
UV LED（405nm）*106
鋰電池
鋰電池充放板
開關
洞洞pcb板

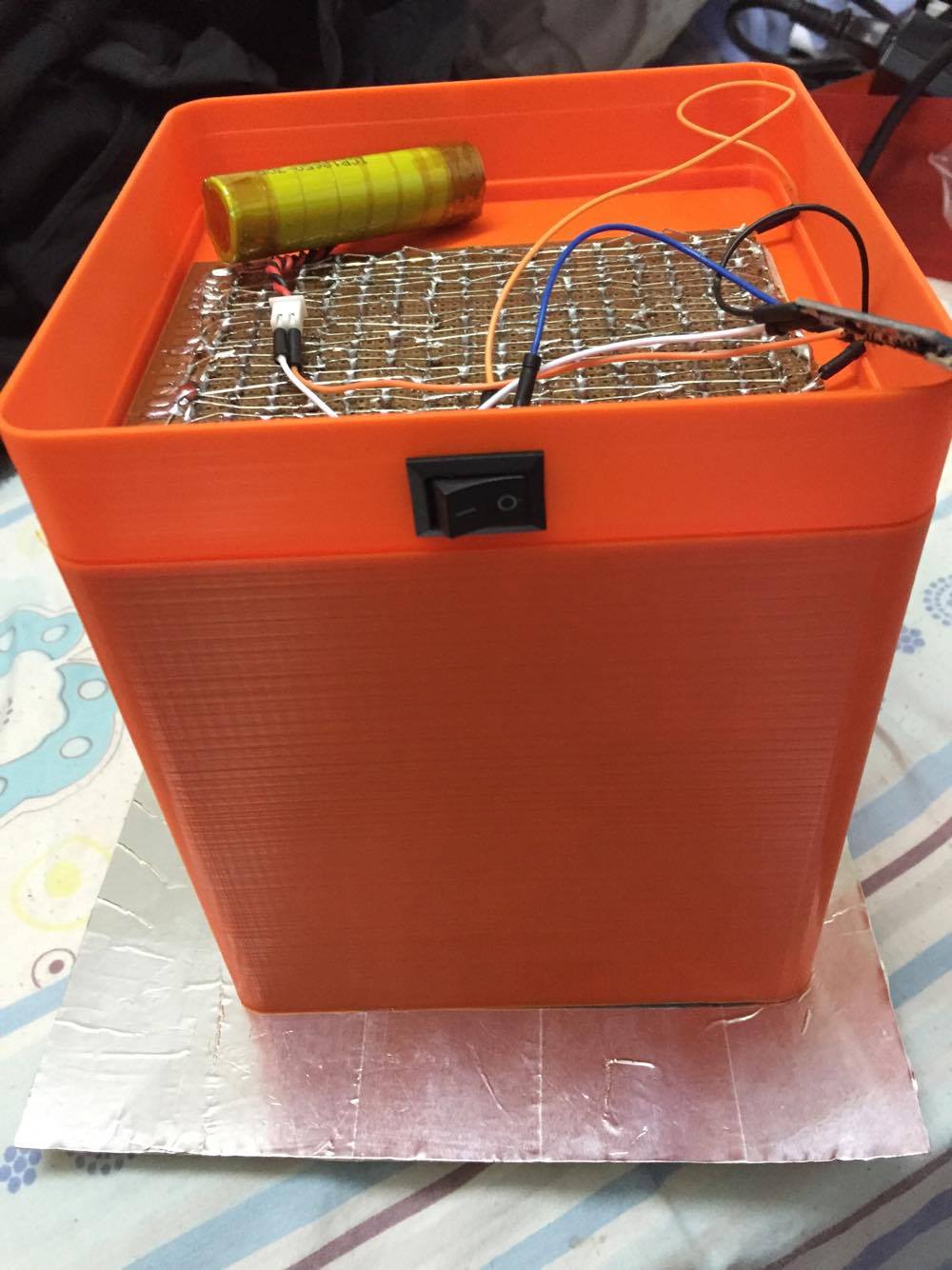

依個係個外罩，係用fDM 3d print 印嘅

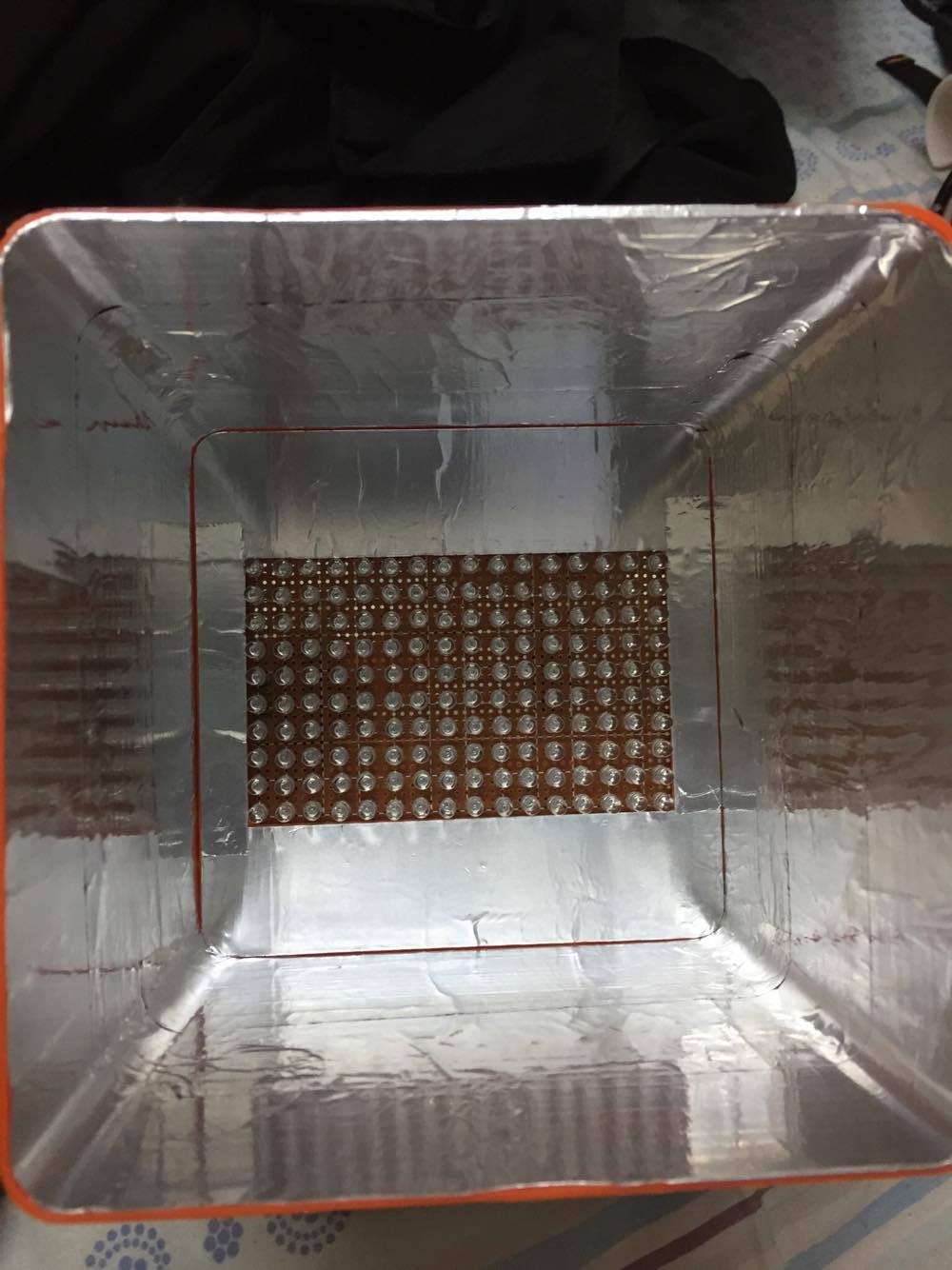

為左唔好浪費啲UV光同埋可以射得平均啲，我係個罩入面貼左鋁箔膠帶。順便可以擋住UV直接射向3d print part tim!(如果3d print part 照得多UV係好易脆)

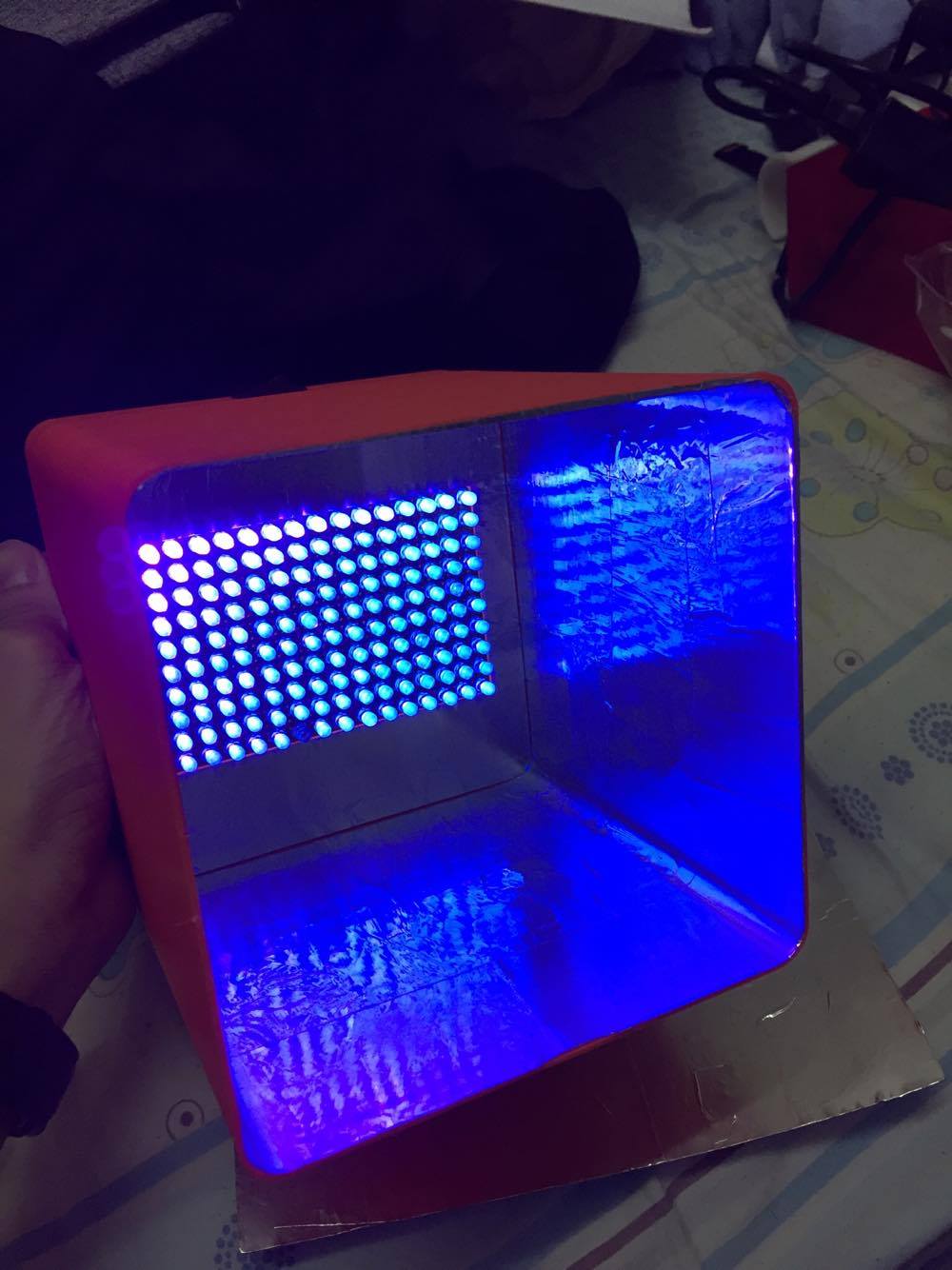

入面開左燈嘅效果係咁，唔好睇佢係led燈仔，其實都好勁！
照3分鐘就得，一開始我照左8分鐘，啲嘢會有裂紋。

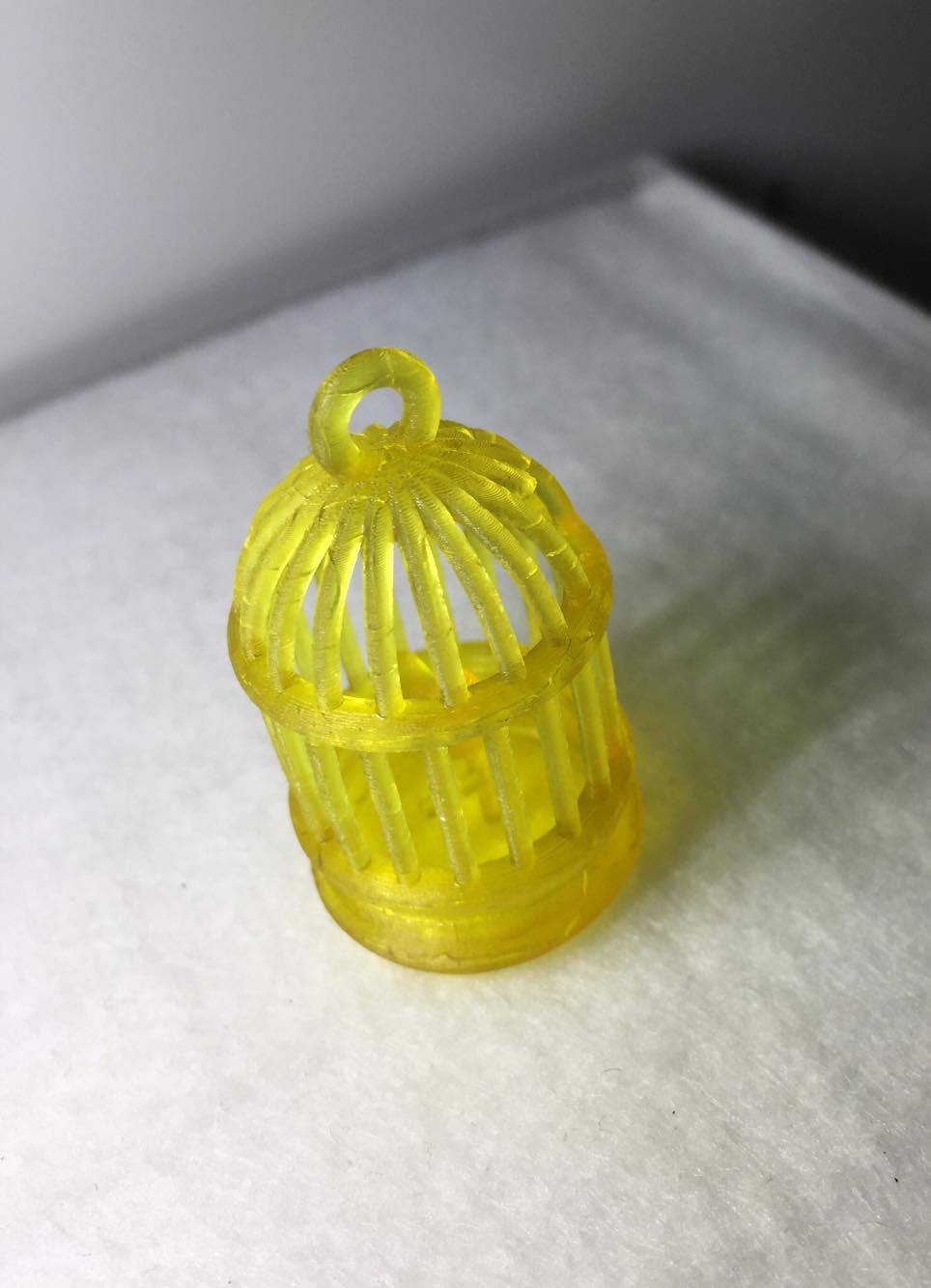

就好似個鳥籠咁！
其實電子嘢都係好簡單，只係LED焊落個板仔，加個開關同電源

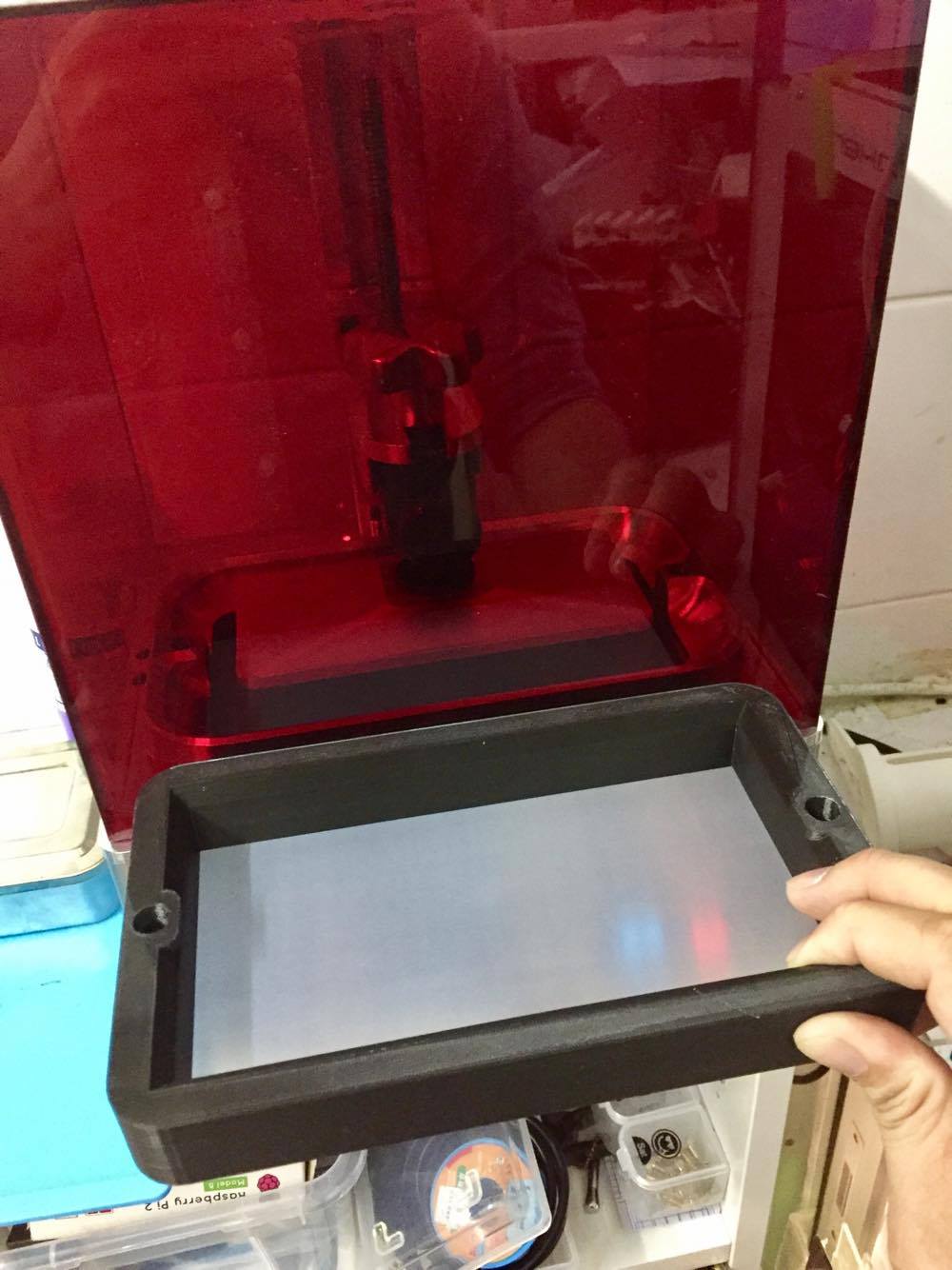

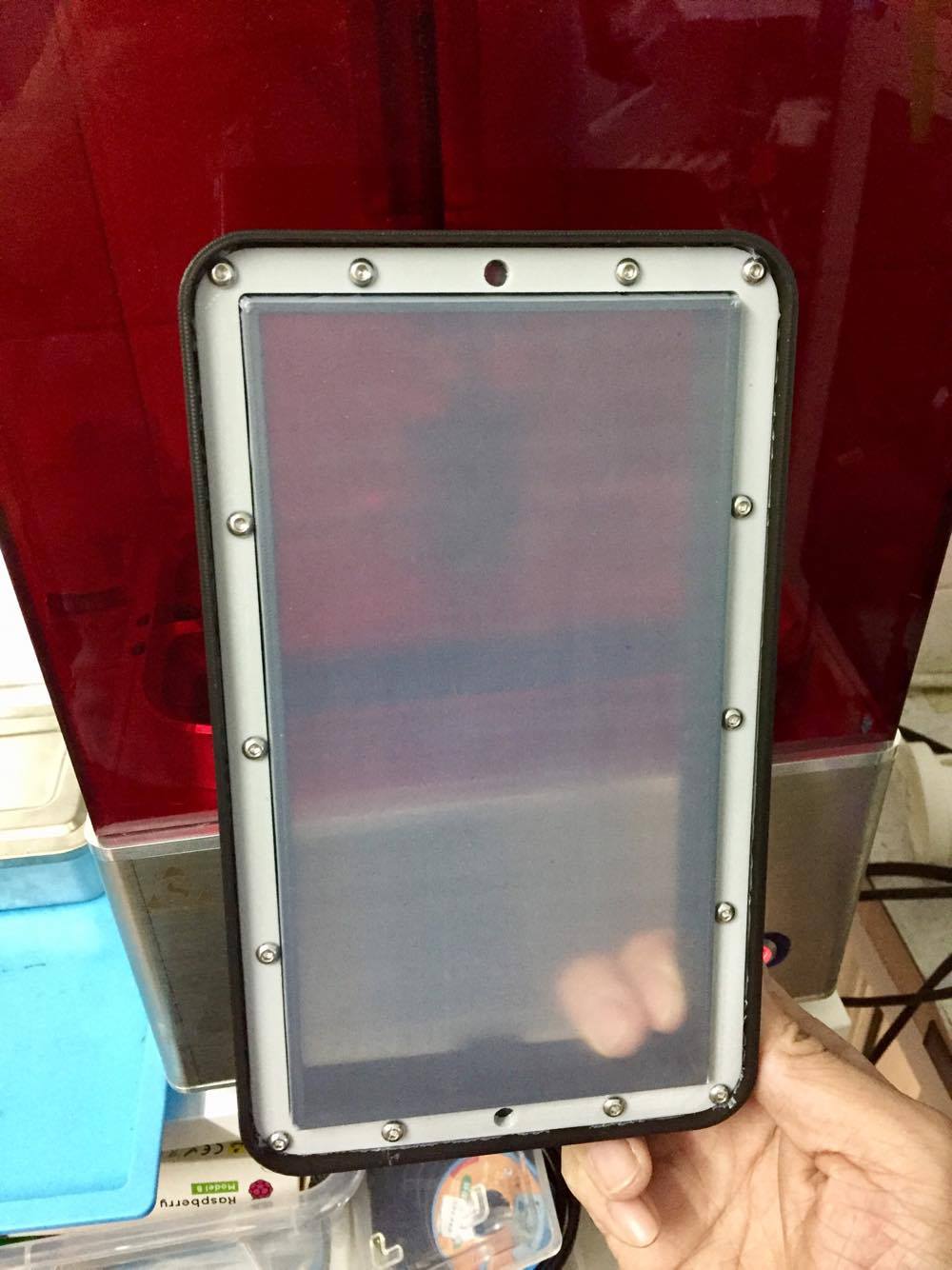

2.UV 樹脂盤
https://www.thingiverse.com/thing:2341323
材料：3D print part
PTFE膜（0.05mm）
m3*12mm 纙絲

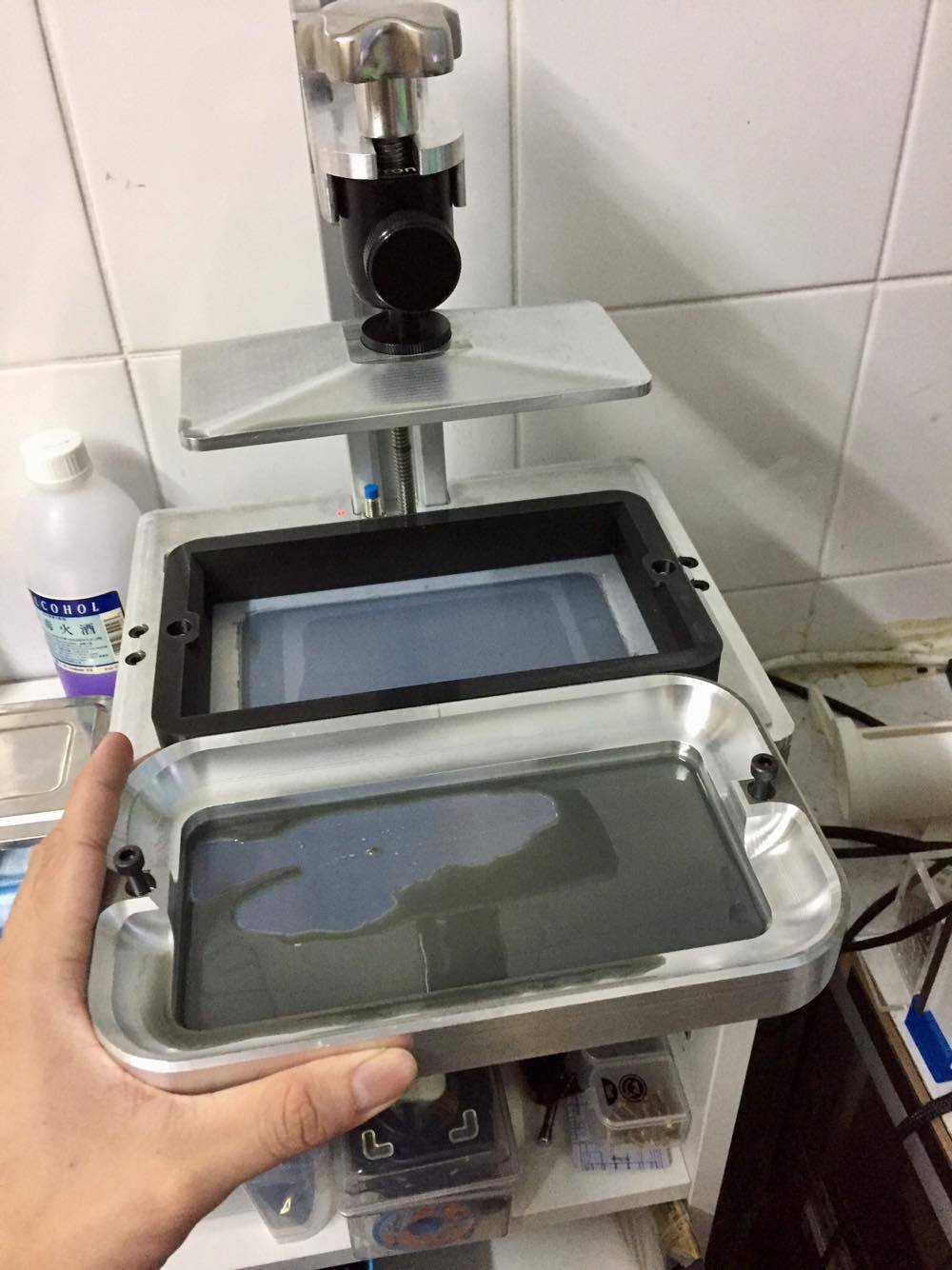

相信好多ching都想玩下唔同色／柔性／鑄造嘅樹脂，但其中一個麻煩位就係要每次都清潔成個樹脂盤（至少都要15min）。
搞到成手都係先轉到第二隻色！

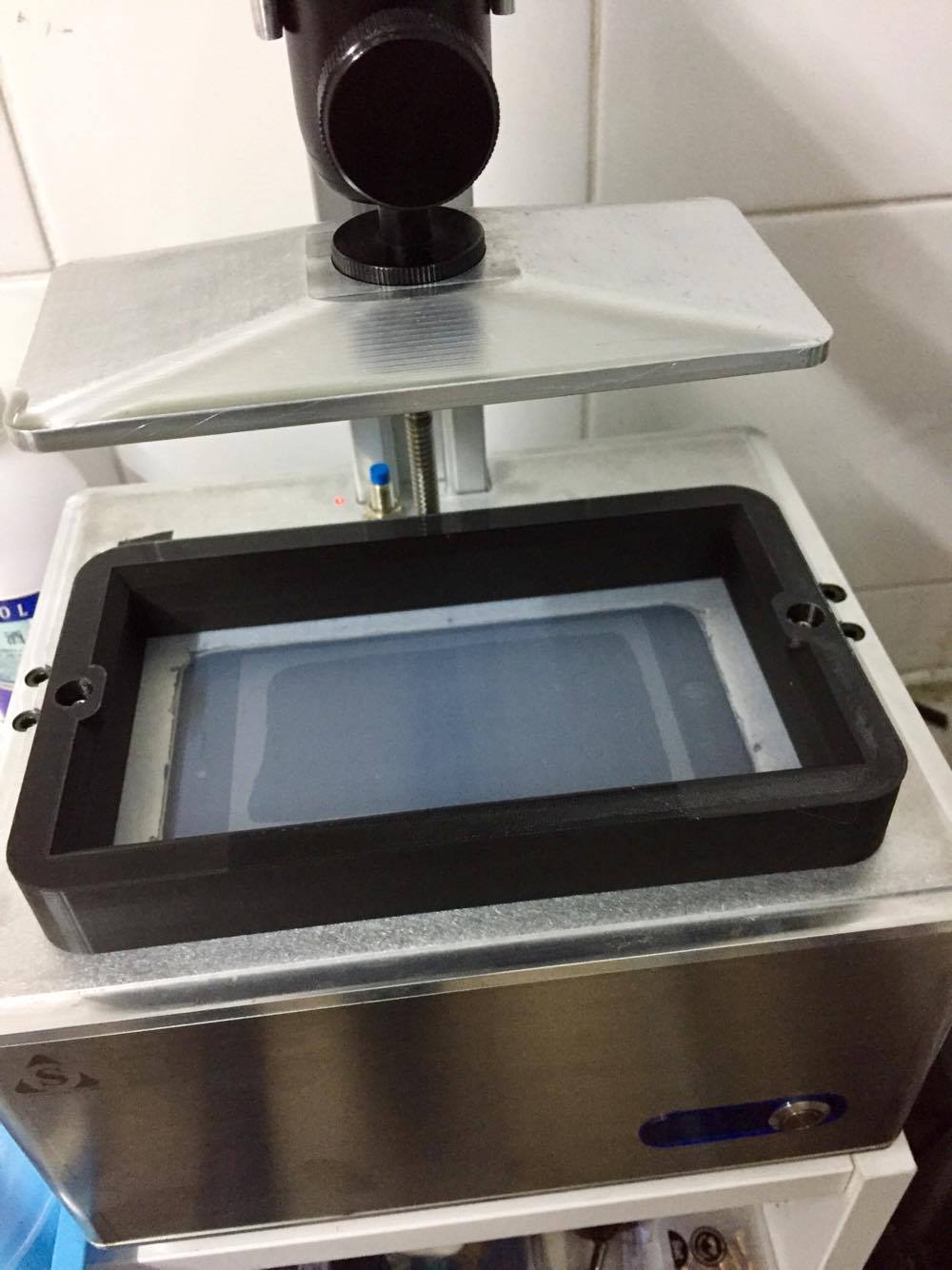

所以我就畫個樹脂盤出嚟玩下XD
（遲下我會畫埋個面＋底蓋，係唔用嘅時候可以蓋住防UV光）
要注意嘅係個樹脂盤長210mm，可能有啲fdm機唔夠大print ！
見到個film 係半透明，其實我係用PTFE 膜（0.05mm）
2.5 PTFE膜
之前用原裝果塊唔知點解係非常痴，成日印左手20層就會痴左落個膜，上唔到平台！
睇過哂所有ching 們嘅文、調靚個平台、首層曝光120 000ms 都痴唔到上平台！
我就試下用粗砂紙整花個平台，等佢咬得實啲
頭兩次印細嘢都得，之後大少少都唔得
好彩睇到offer ching 話用PTFE膜，我就立即淘左 0.1mm 同0.05mm嚟試下
（0.05mm *150mm 找左好耐先找到，淘淘淨係得一間有，其他都係得0.05mm *100mm）

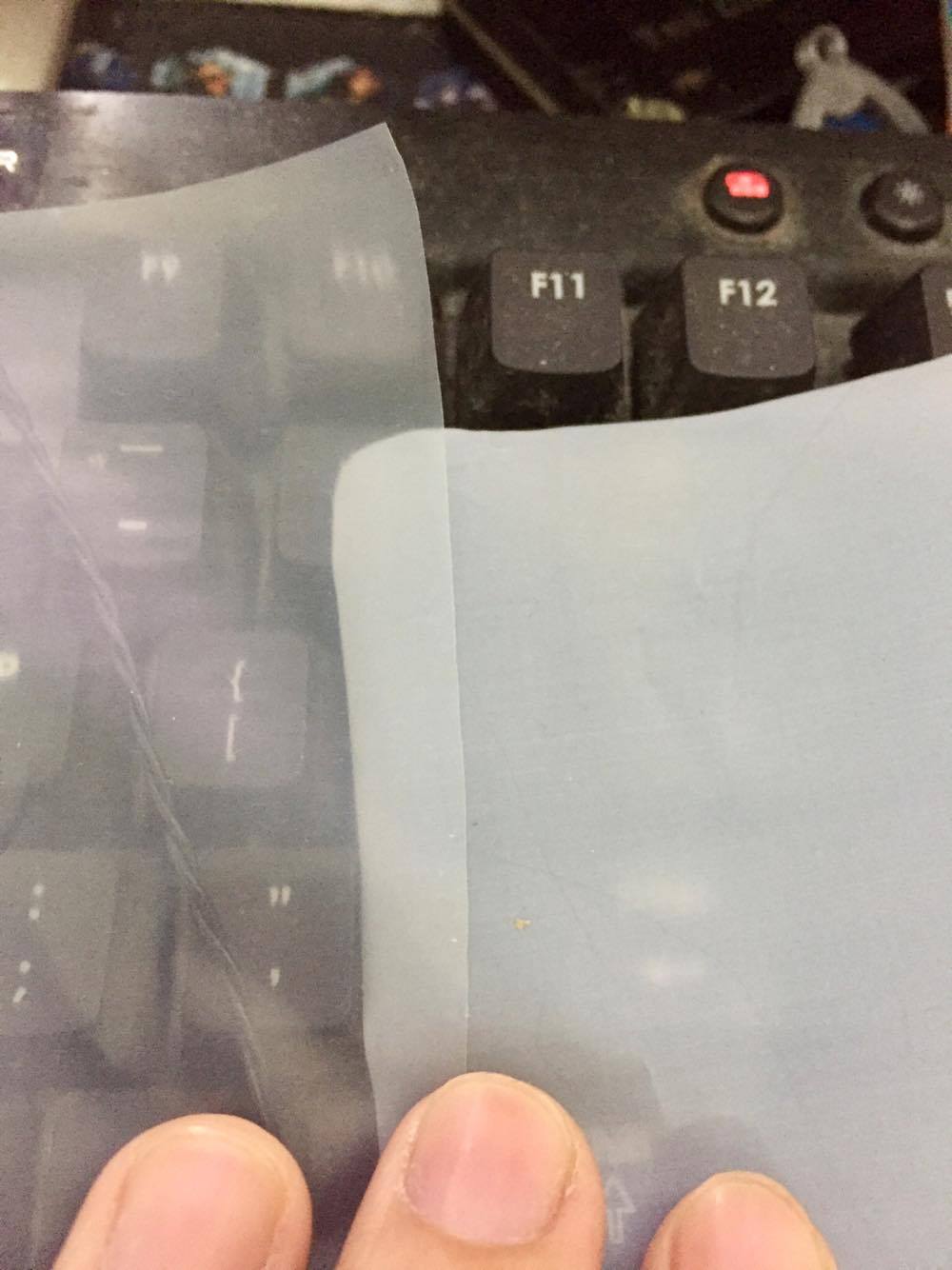

0.05mm vs 0.1mm
好明顯0.05mm透明度高好多，0.1mm接近唔透
雖然0.05mm睇落好似半透明，直覺會覺得影響個成品精度
但用落其實無分別！

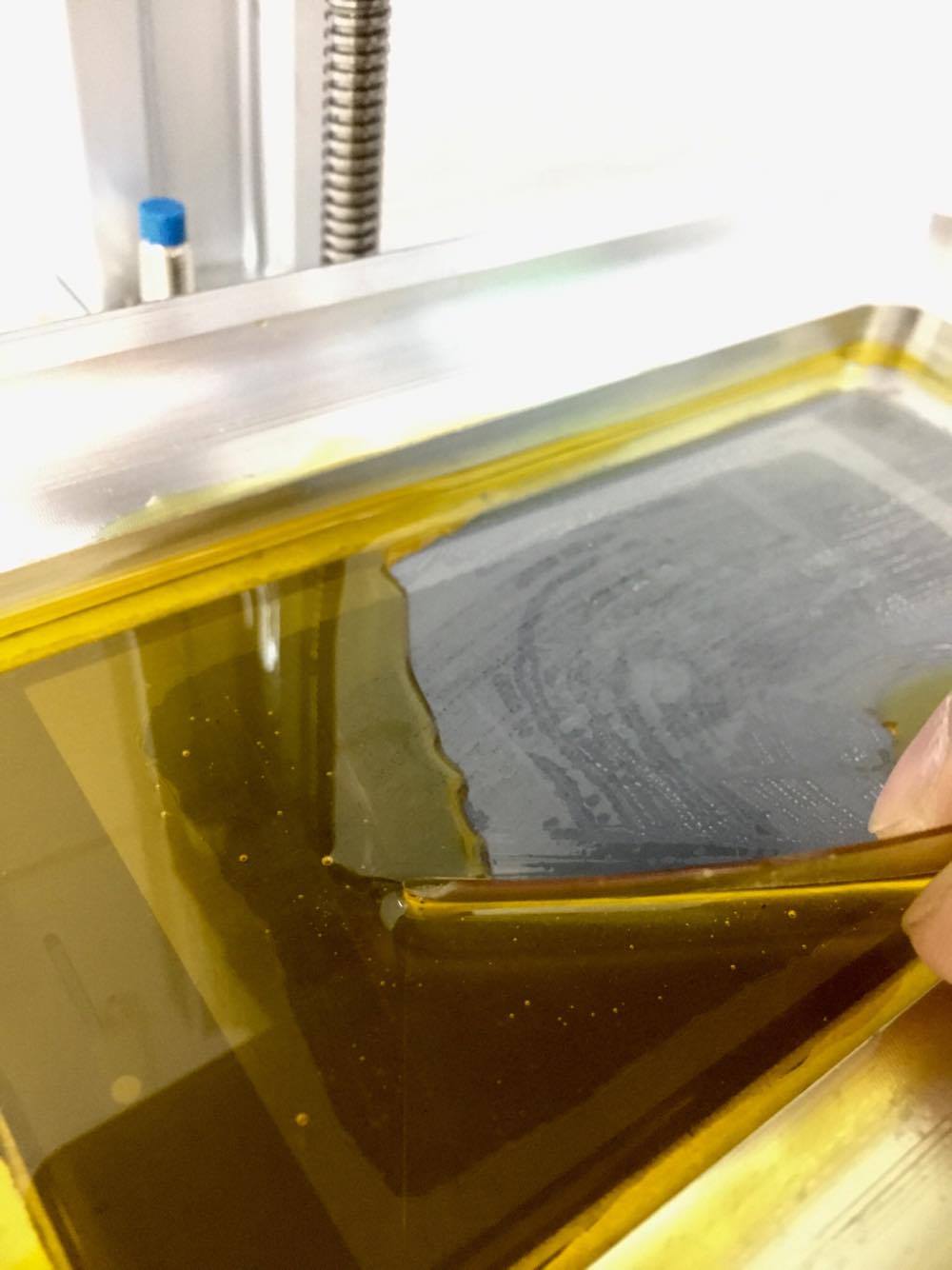

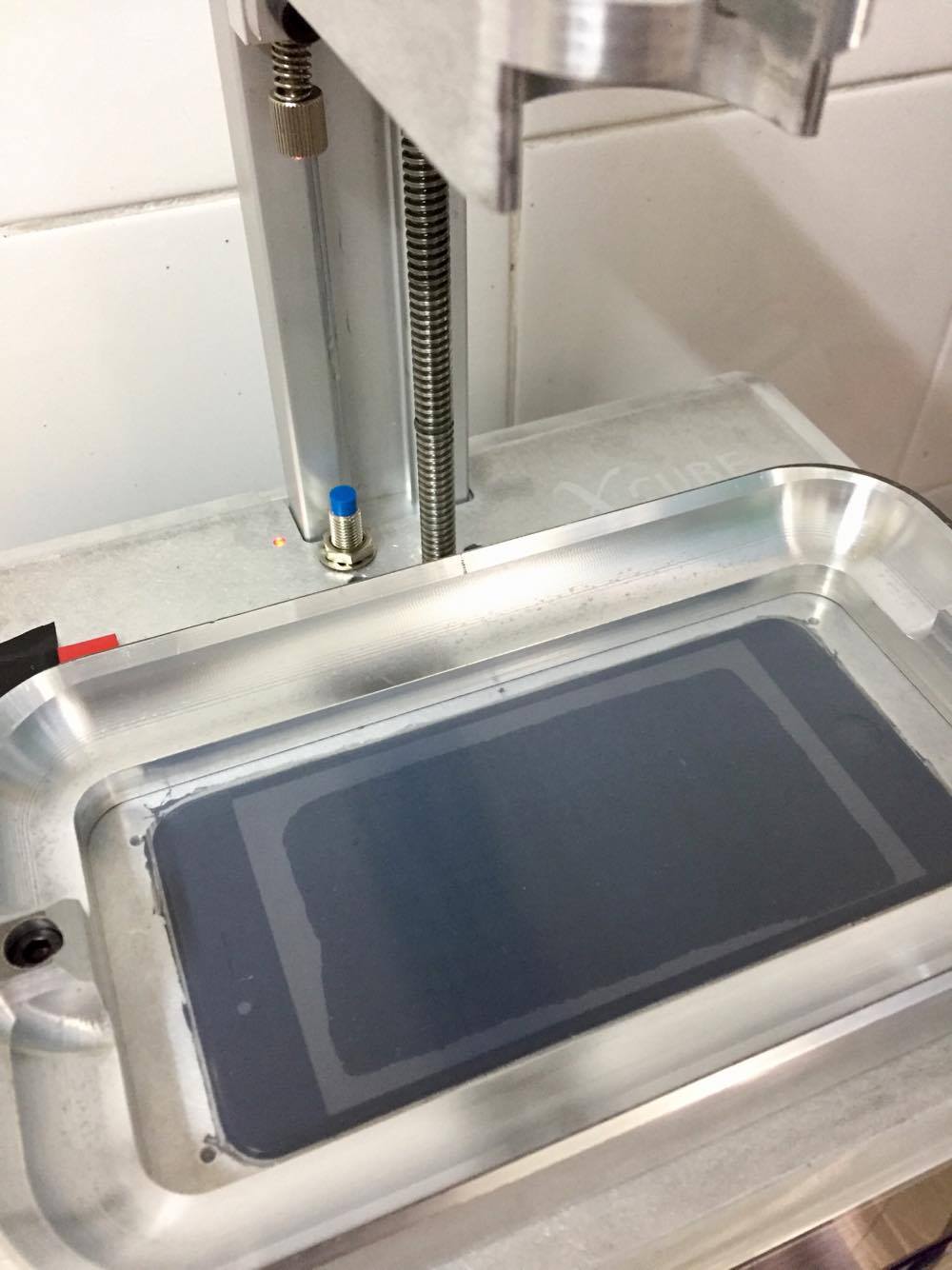

好明顯PTFE非常嘅滑，有推啲樹脂就好似水珠咁！
而且因為佢個面似磨砂面，所以就會無左光面FEP膜一定避免唔到嘅vacuum zone
所以個膜就可以好自由自在嘅伸展，無左回彈果下嘅啪啪聲！！！
完全解決左好多ching 們嘅煩惱
正如大家嘅常識：愈薄就愈爽！但愈薄就愈易穿！！
有得必有失！個膜係好正 但真係好易穿！
（雖然係好平！＄15 1000＊150mm,但換膜都要時間）

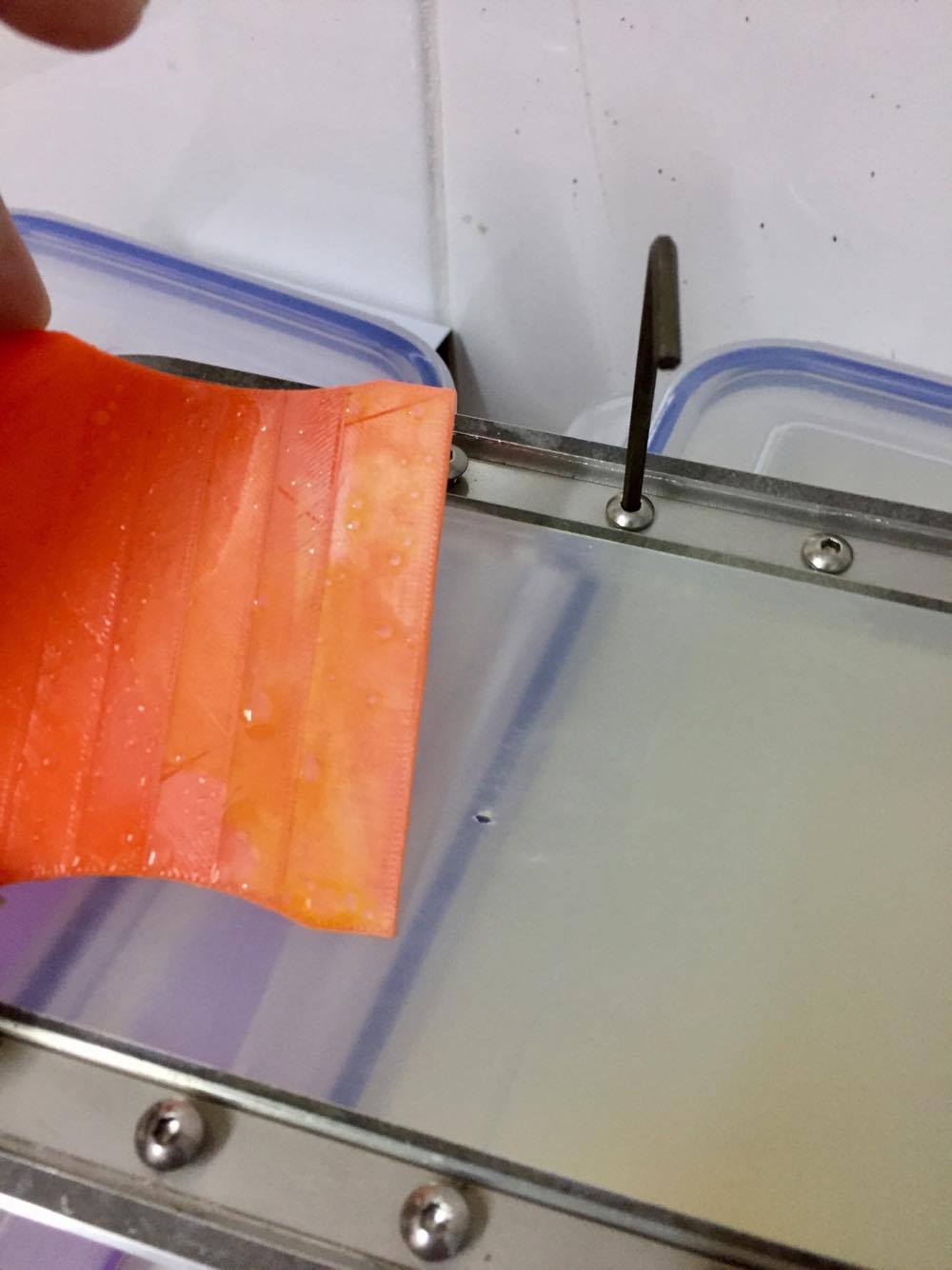

我之前印左個樹脂刮放便我清樹脂，我輕輕一拖就刮穿左啦！
所以我之後就只會用紙卡片嚟刮，刮左10次到依家都未穿過

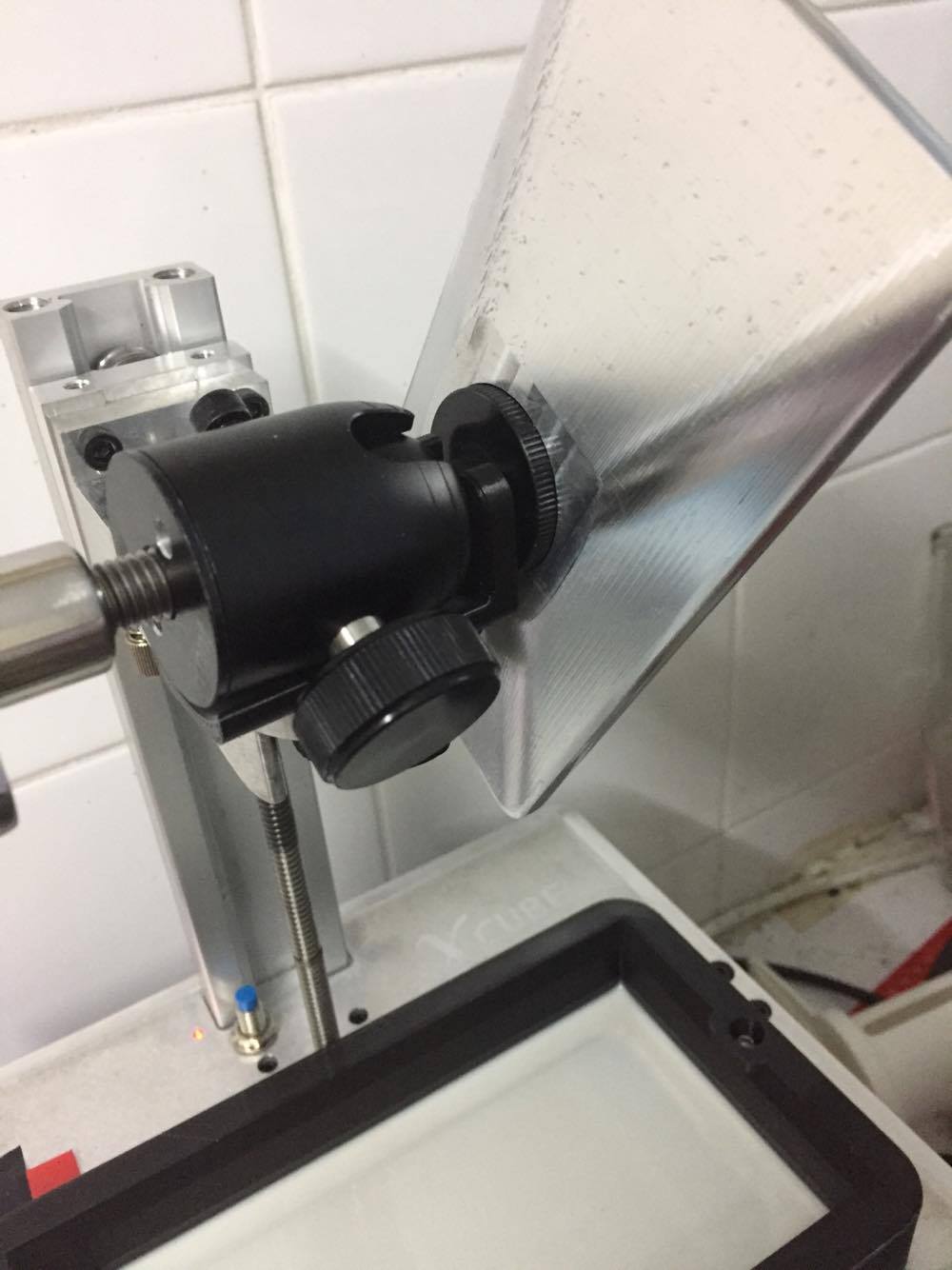

3. 平台架
https://www.thingiverse.com/thing:2341974
打印完件嘢就緊係放係到等佢滴滴仔啦！
樹脂咁貴！一滴都緊係唔可以浪費啦！
想打直放以又唔想搞個波頭，咁點算好？

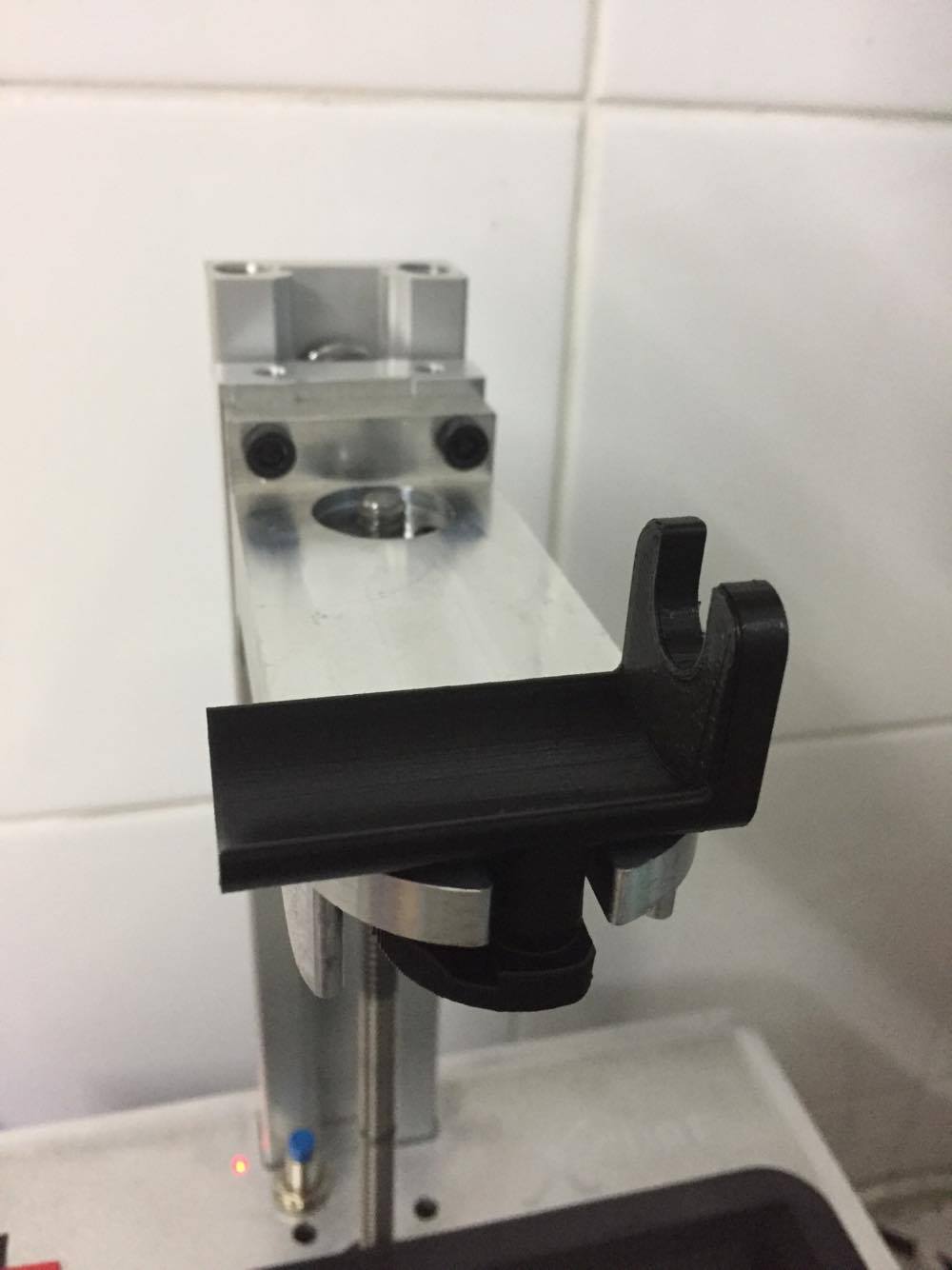

就更係加個平台架啦！
（利申：請個人判斷個平台架穩唔穩陣，好果唔穩陣撞爆mon本人恕不負責）

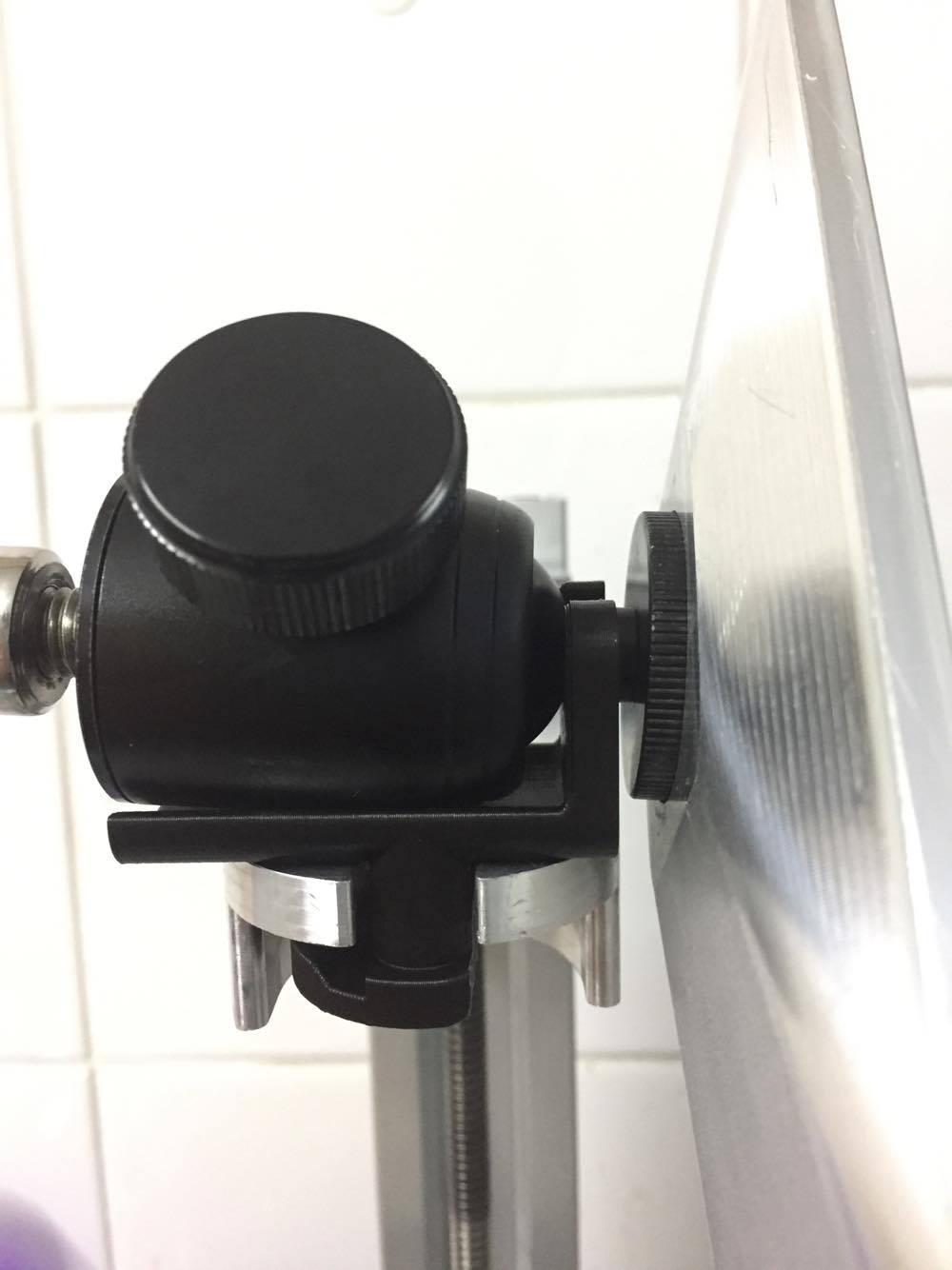

個平台可以垂直嘅放係到
圖片附件: 18676593_10209161057079798_1840351909_o.jpg (2017-5-24 18:21, 109.11 KB) / 下載次數 159https://h0.hkepc.com/forum/attachment.php?aid=1985006&k=99222a46b5f77356c2d8bc906965aafd&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18676762_10209161057239802_655039583_o.jpg (2017-5-24 18:21, 105.25 KB) / 下載次數 160https://h0.hkepc.com/forum/attachment.php?aid=1985008&k=6610eda75d0fcf57b57ffbeca2c64517&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18721106_10209161057279803_2128945410_o.jpg (2017-5-24 18:21, 108.86 KB) / 下載次數 118https://h0.hkepc.com/forum/attachment.php?aid=1985013&k=8b6b513f0ef0257a9a65a06df772775a&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18742586_10209161057199801_321032523_o.jpg (2017-5-24 18:21, 101.65 KB) / 下載次數 182https://h0.hkepc.com/forum/attachment.php?aid=1985015&k=4cf309f1b931c172142cded20fd48c1d&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18676588_10209161057359805_1699191143_o.jpg (2017-5-24 18:40, 89.34 KB) / 下載次數 158https://h0.hkepc.com/forum/attachment.php?aid=1985017&k=82f6eb9c6a176dc3641a8b766704574d&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18697859_10209161057439807_832390798_o.jpg (2017-5-24 18:45, 77.42 KB) / 下載次數 157https://h0.hkepc.com/forum/attachment.php?aid=1985020&k=93ab80e36c29fb47d19b3266cdda2772&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18697606_10209161589213101_1561413752_o.jpg (2017-5-24 18:56, 75.13 KB) / 下載次數 146https://h0.hkepc.com/forum/attachment.php?aid=1985021&k=b6e8bde9485b4e5a9b9a37d427ba834d&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18676626_10209161172402681_1327312452_o.jpg (2017-5-24 19:13, 119.82 KB) / 下載次數 162https://h0.hkepc.com/forum/attachment.php?aid=1985022&k=7847b77990a6b34b63add9ede1aea6e3&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18697730_10209161172362680_719300111_o.jpg (2017-5-24 19:13, 115.71 KB) / 下載次數 156https://h0.hkepc.com/forum/attachment.php?aid=1985023&k=01354e29e44fbd8b35e1ddbc917859e3&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18697785_10209161057319804_2139662212_o.jpg (2017-5-24 19:13, 92.61 KB) / 下載次數 158https://h0.hkepc.com/forum/attachment.php?aid=1985024&k=d0a6e2f2f1cb3e532cd9a45fc7126579&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18697789_10209161056999796_485778510_o.jpg (2017-5-24 19:13, 70.35 KB) / 下載次數 132https://h0.hkepc.com/forum/attachment.php?aid=1985025&k=a08926bb50ca8285ad37b15eefe2881a&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18721238_10209161172322679_1401072870_o.jpg (2017-5-24 19:14, 105.82 KB) / 下載次數 158https://h0.hkepc.com/forum/attachment.php?aid=1985029&k=6a73f0b7c1c2408a7cdf330fe2d41cdb&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18676520_10209162871165149_1382382046_o.jpg (2017-5-24 23:37, 82.75 KB) / 下載次數 143https://h0.hkepc.com/forum/attachment.php?aid=1985110&k=bfa5227db67f5845f8d2ff421cbac879&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18697512_10209162871125148_550421065_o.jpg (2017-5-24 23:37, 60.08 KB) / 下載次數 109https://h0.hkepc.com/forum/attachment.php?aid=1985111&k=fbe345ec9cfe5a5fb841e1e903abbd4a&t=1781338465&sid=jjtrXB1ERy
圖片附件: 18721530_10209162871085147_2139899461_o.jpg (2017-5-24 23:37, 57.36 KB) / 下載次數 131https://h0.hkepc.com/forum/attachment.php?aid=1985112&k=c310d2efead813cc1da17581a0feb284&t=1781338465&sid=jjtrXB1ERy
作者: vvserpent 時間: 2017-5-24 23:54
讚呀! 你好鬼有心機.
作者: iceman76 時間: 2017-5-25 08:26
本帖最後由 iceman76 於 2017-5-25 08:33 編輯
師兄真係服了你, 咁快就出到d 咁好o既o野.
唔駛洗盤真係爽!
但係又好憎你, 個盤20.4cm......... 我部機唔夠大印唔到..... 有得睇冇得食
建議師兄做埋個蓋.左右開仲好, 咁就可以一個疊一個.
搵木板底座左右加兩條絲桿串起晒所有, 到時要乜色有乜色.
作者: littlebat 時間: 2017-5-25 10:47
平台架都諗到，師兄真好野
via HKEPC Reader for Android
作者: hlmjjj1994 時間: 2017-5-25 12:25
回覆 3# iceman76
先多謝ching 嘅支持！
的確好多fdm3d printer都係得20*20cm

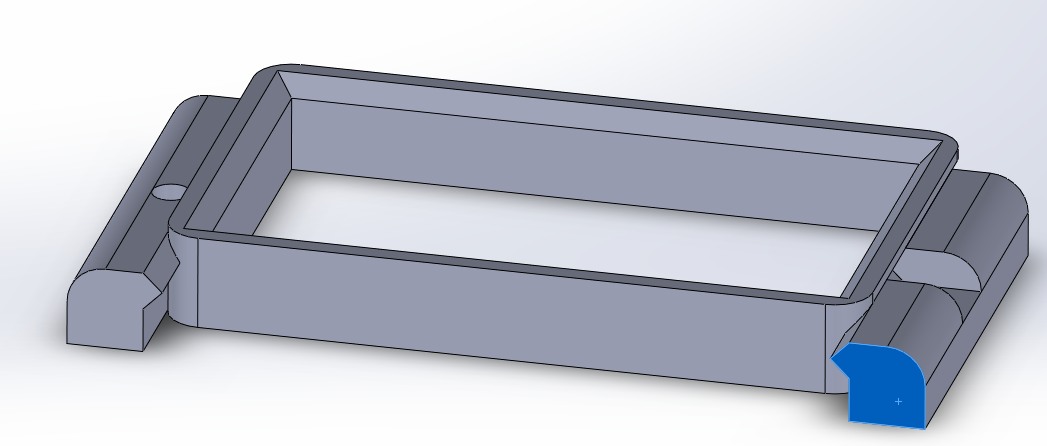

所以我諗諗下都係改細個盤（110*185mm）＋加個快拆
等大家都可以玩到！
個快拆仲諗緊
畫完測試完就up上嚟啦！
圖片附件: 未命名.png (2017-5-25 12:20, 106.45 KB) / 下載次數 149https://h0.hkepc.com/forum/attachment.php?aid=1985175&k=7460bae5f2916bd2091d8dcbe890b662&t=1781338465&sid=jjtrXB1ERy
作者: Offer 時間: 2017-5-25 13:07
回覆 iceman76
先多謝ching 嘅支持！
的確好多fdm3d printer都係得20*20cm
所以我諗諗下都係改細個盤（11 ...
hlmjjj1994 發表於 2017-5-25 12:25
我本来也打算咁上下分体打印,咁留比你畫我搞第二D
作者: iceman76 時間: 2017-5-25 13:53
回覆 iceman76
先多謝ching 嘅支持！
的確好多fdm3d printer都係得20*20cm
所以我諗諗下都係改細個盤（11 ...
hlmjjj1994 發表於 2017-5-25 12:25
GOOD GOOD GOOD, 師兄, 我等你的大作.....
最好用到100mm x 0.1mm PTFE膜.
我又諗到, 正面中間位有冇得加坑插玻璃片, 因為大家最留意係第一層食唔食到個台, 如果中間見到就唔駛印百幾層先知得唔得.....
作者: hlmjjj1994 時間: 2017-5-25 14:49
回覆 7# iceman76
其實我都諗過設計到可以用到0.05mm*100mm膜
但考慮到咁改法就會令到平台邊同盤邊嘅距離好少，
以致淨係裝到好少樹脂，而且一裝歪左少少就會撞
至於加個玻璃窗係個好嘅諗法，但一裝得唔到好，有少少gap就會漏膠
作者: iceman76 時間: 2017-5-25 15:19
回覆 iceman76
其實我都諗過設計到可以用到0.05mm*100mm膜
但考慮到咁改法就會令到平台邊同盤邊嘅 ...
hlmjjj1994 發表於 2017-5-25 14:49
有少少gap就會漏膠<---- 可以用704玻璃膠解決問題.
玻璃片最好用, 帆船牌載玻片 (76x25.5x1mm) 一盒 50 塊都唔駛$10.
作者: saviowong 時間: 2017-5-25 16:34

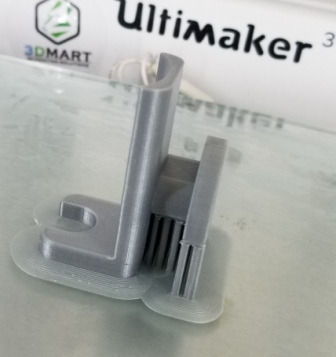

Thanks a lot~~!!
圖片附件: 20170525_161603.jpg (2017-5-25 16:33, 38.21 KB) / 下載次數 135https://h0.hkepc.com/forum/attachment.php?aid=1985233&k=587bef3359894e4fa9472a0acb0f6892&t=1781338465&sid=jjtrXB1ERy
作者: hlmjjj1994 時間: 2017-5-27 14:05
https://www.thingiverse.com/thing:2347736

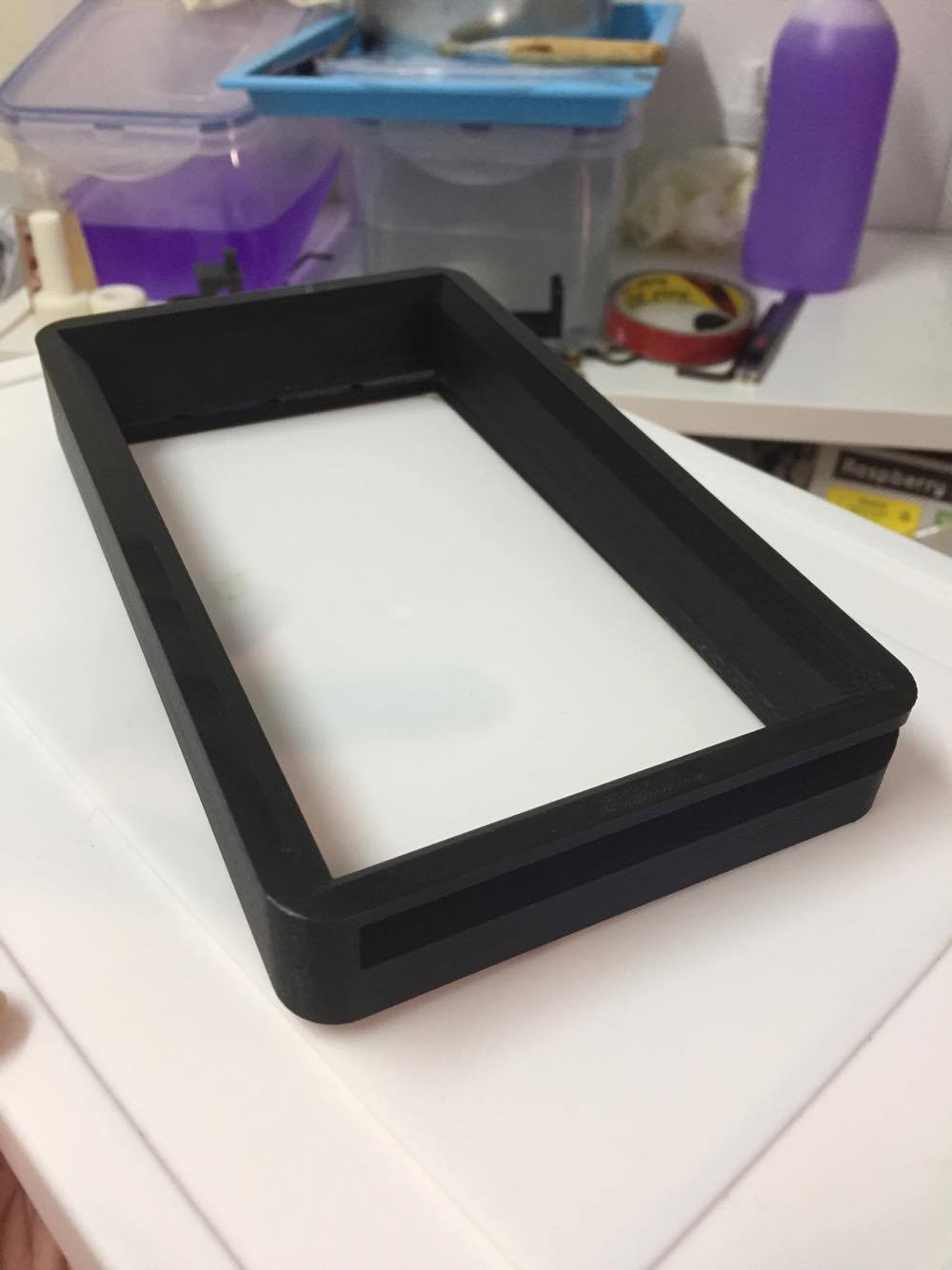

各位師兄久等啦！

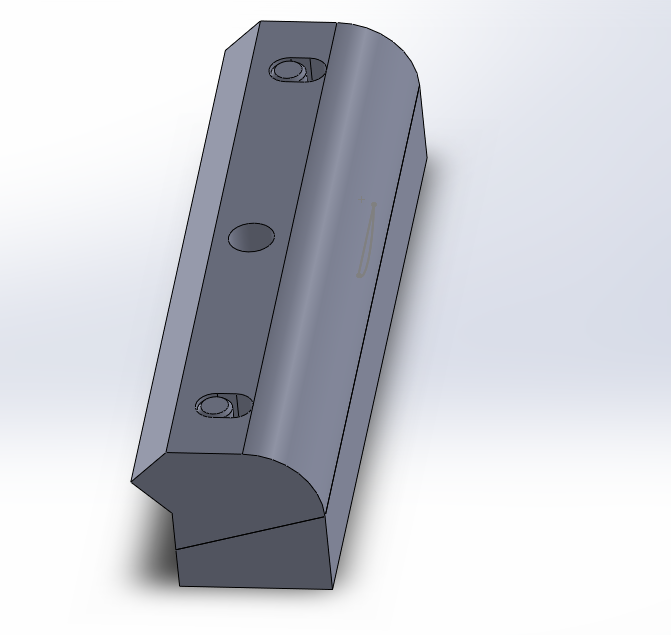

少弟畫左幾日都唔知個快拆可以點畫法
所以先up左其他part俾大家玩住先！
如果師兄想幫手改下嘅話都可以下載個solidworks 檔嚟改
圖片附件: 18742430_10209181285185488_1105528820_o.jpg (2017-5-27 14:03, 62.63 KB) / 下載次數 95https://h0.hkepc.com/forum/attachment.php?aid=1985604&k=32fe39bc6b96101667c591f7cc490158&t=1781338465&sid=jjtrXB1ERy
圖片附件: 未命名.png (2017-5-27 14:03, 99.45 KB) / 下載次數 115https://h0.hkepc.com/forum/attachment.php?aid=1985605&k=3285dbae19f5535d2d9e2df6990128ec&t=1781338465&sid=jjtrXB1ERy
作者: 3D_DIY 時間: 2017-5-29 23:04
CHING我仲未搵到你話好平（0.05mm）x 150mm 寬嘅PTFE膜
可share係link嗎？
作者: hlmjjj1994 時間: 2017-5-30 02:13
CHING我仲未搵到你話好平（0.05mm）x 150mm 寬嘅PTFE膜
可share係link嗎？
3D_DIY 發表於 2017-5-29 23:04
聚四氟乙烯薄膜 PTFE膜 特氟龙薄膜 四氟薄膜0.05/0.08/0.1/0.2mm】，点击链接再选择浏览器打开http://c.b1wt.com/h.hNFRum?cv=NfJMZFipUKc&sm=c0b191
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: 3D_DIY 時間: 2017-5-30 11:53
回覆 13# hlmjjj1994
謝謝
作者: ngkf 時間: 2017-6-6 16:14
回覆 13# hlmjjj1994
師兄， 請問呢隻膜用咗一輪， 細節位效果如何呢？用咗一輪，仲有無咁易穿呢？
0.1mm 同0.05mm 分別大嗎？謝謝。
作者: Super169 時間: 2017-6-6 19:53
ching 直接用膠料黎收緊螺絲落塊低板去壓緊塊膜, 怕唔怕D膠軟收得唔夠緊, 慢慢甩出黎?
會唔會打穿佢, 上面落隻螺母去收緊安全D?
作者: hlmjjj1994 時間: 2017-6-7 11:56
回覆 hlmjjj1994
師兄， 請問呢隻膜用咗一輪， 細節位效果如何呢？用咗一輪，仲有無咁易穿呢？
0.1mm 同 ...
ngkf 發表於 2017-6-6 16:14
其實我穿過一次之後就轉用紙卡片嚟掃個底，我keep 住用我print 出嚟果set 樹脂盤到依家都無穿過、夾住塊膜嘅位都無漏樹脂
我淨係用過0.05印下啲戒指，啲細節位都完全出到。
遲下拆埋塊玻璃應該更好
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: ngkf 時間: 2017-6-9 14:33
勁呀， 師兄。 料糟就無機印， 0.05 特薄， 可能遲d用爛跟機嗰張， 就換。
