作者: Epsido 時間: 2017-4-13 16:59 標題: 請教auto level
話說我部機砌完之後有三分一嘅平台冇辦法較平，
跟住同賣家就畀咗個 ,話說佢哋 新發明嘅 ,機械式auto level,
跟住畀咗個file我响crua入落arduino度，
橫掂拆開，順手換過成套新既印頭，印咀，
整好曬之後， 滿心歡喜以為一切問題解決曬。
行完個auto level ， 仲差過之前， 成個平台冇一個位平，
再問過賣家佢又話要再研究多一個月，
如果自己搞，請問可以點搞？
部機係anycubic plus
thx all

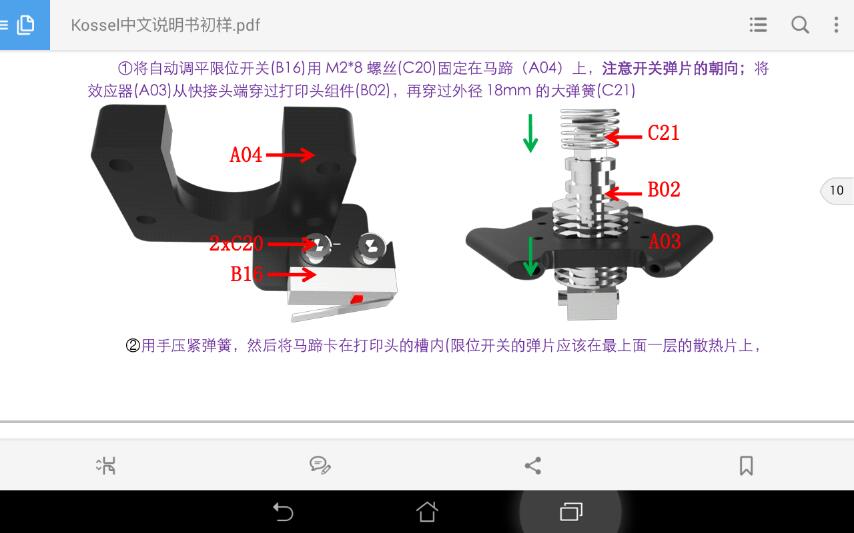

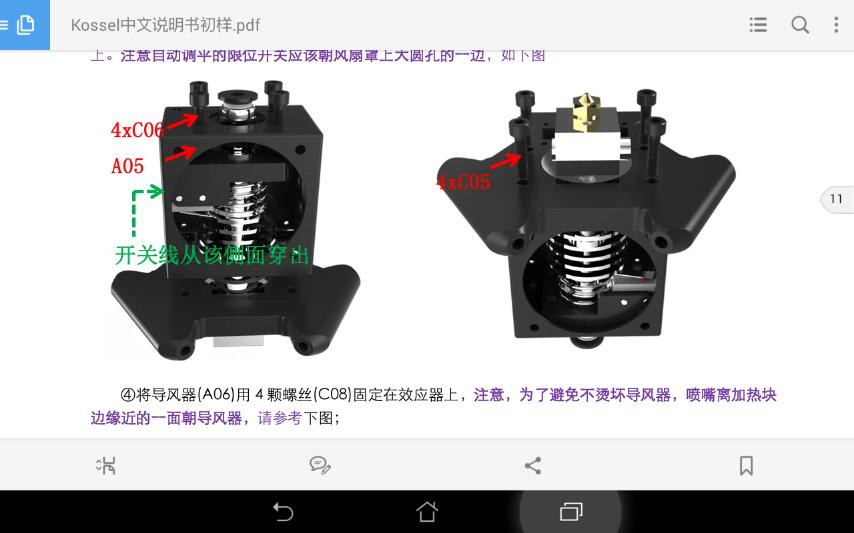

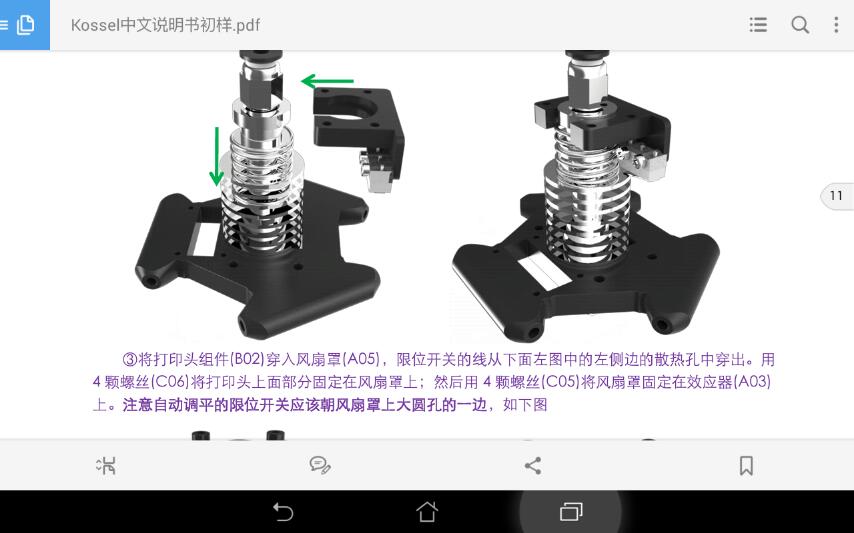

圖片附件: Screenshot_2017-04-07-12-09-49.jpg (2017-4-13 16:48, 44.39 KB) / 下載次數 103https://h0.hkepc.com/forum/attachment.php?aid=1974644&k=3163cbb4480691e92091fa80683e493c&t=1781451490&sid=kLoPzG33HR
圖片附件: Screenshot_2017-04-07-12-09-43.jpg (2017-4-13 16:48, 46.74 KB) / 下載次數 80https://h0.hkepc.com/forum/attachment.php?aid=1974645&k=2fe7cc248916fdeda568c72bf818eab9&t=1781451490&sid=kLoPzG33HR
圖片附件: Screenshot_2017-04-07-12-09-36.jpg (2017-4-13 16:48, 43.57 KB) / 下載次數 118https://h0.hkepc.com/forum/attachment.php?aid=1974646&k=e95c7dfcb0d8a0961b82317c2e59f990&t=1781451490&sid=kLoPzG33HR
作者: ustkl 時間: 2017-4-13 17:17
本帖最後由 ustkl 於 2017-4-13 17:20 編輯
回覆 1# Epsido
都係算把啦。佢呢個auto level 都係廢嘅, 同MM果個差唔多。至於點解你要睇下小弟劣文。
http://www.hkepc.com/forum/redir ... 38&pid=35824118
Makerfaire 你有冇來探我呢, 來探我嘅Ching 而又有玩Delta 機的, 我都送左兩條俾佢地。
作者: Epsido 時間: 2017-4-13 18:29
回覆 2# ustkl
我有黎，有 幸見到你既作品，真係好靚。
我仔仔都有同你傾左一陣(擺住你個 鎚仔燈籠影相果個)
作者: ustkl 時間: 2017-4-13 18:41
回覆 3# Epsido
OIC.....你冇報上係EPC Ching 來我就未能送禮了, 不過你想要我可以寄俾你。
作者: Epsido 時間: 2017-4-13 18:47
回覆 4# ustkl
好呀！多謝先。
我pm地址比你呀。
thx
作者: Epsido 時間: 2017-5-4 09:32
本帖最後由 Epsido 於 2017-5-4 12:24 編輯
OIC.....你冇報上係EPC Ching 來我就未能送禮了, 不過你想要我可以寄俾你。 ...
ustkl 發表於 2017-4-13 18:41
[/quote]收到ching 既 auto level la,多謝晒！
跟住要D時間研究下點搞，
因為部機個賣家係比個cura file,仲未知可以 點樣開黎改。
作者: Booker-T 時間: 2017-5-4 14:25
回覆 Epsido
都係算把啦。佢呢個auto level 都係廢嘅, 同MM果個差唔多。至於點解你要睇下小弟劣文。
...
ustkl 發表於 2017-4-13 17:17
p仔用家親身體驗, 個auto level真係又快又準, 唔洗搞太多野
作者: Epsido 時間: 2017-5-5 00:15
回覆 7# Booker-T
yes,真係超靚。
如果我未買E部之前見到p仔，我會毫不猶豫買p仔
E加短期可能考慮加多部大面積小小既機。
弟三部應該係p仔。
作者: g2david 時間: 2017-5-5 11:23
個人意見
玩過 delta, 都唔想玩。雖然攪掂比例和曲面，花了好多心機去研究硬件和軟件，卡尺，水平儀。不同 sensor, 平台料。
宜家XY 都平，而且新手也易掌握。
作者: Epsido 時間: 2017-5-5 11:28
回覆 9# g2david
如果面積有20x20以上，請問有冇平價既心水推介？
作者: Kawai.jolly 時間: 2017-5-5 14:20
本帖最後由 Kawai.jolly 於 2017-5-5 14:23 編輯
老老實實浪癈時間調平, 去淘寶買塊調平感應, 調平先套上個噴頭到, 平時收起備用, 快靚正, 又準,推介
之前都係調平方面搞左一大輪, 浪廢時間,早搞定,印下野好過
淘寶SEARCH "壓力傳感器"
作者: ustkl 時間: 2017-5-5 16:06
回覆 9# g2david
要很水高平的 XYZ機才能做到Delta 的每層優秀重複性。
Delta機調平調幾何，好的機器不難做的。
作者: g2david 時間: 2017-5-5 22:27
末必，CR 10 一千多，簡簡單單，已能夠印嘢。delta機 cal 到機先可以，但 cal,機之路都很漫長
作者: ustkl 時間: 2017-5-5 22:44
本帖最後由 ustkl 於 2017-5-6 00:23 編輯
回覆 13# g2david
CR10 要成4000, CR7 先係千幾, 新手用係唔錯, 冇乜要求係夠用的。CR係列国產野來說尚算企理, Ｐ仔台灣代理之前用CR7教學的。(現在漸漸被P仔取代了)
MM 任何立方呢類平價淘宝Delta 當然會Tune 死你。
作者: ustkl 時間: 2017-5-6 01:21
本帖最後由 ustkl 於 2017-5-6 15:31 編輯
回覆 1# Epsido
答返樓主問題, 首先Zprobe 準唔準要睇下effector 有冇虛位。試一下Home All 之後搖一下effector , 向上推 一下check check. 之後用LCD 的 move axis 把effector 移去不同位置看看分別。如果魚眼質數不好有虛位, probe 時向上有移動空間就永遠都唔會準。加條彈弓or 象根把每對桿拉住可略為改善。要解决這個才有可能probe 得準。
作者: luxhk 時間: 2017-5-7 03:35
本帖最後由 luxhk 於 2017-5-7 03:45 編輯
我早幾日羅友痕，又係整左部anycubic的kossel來玩玩，線軌版。。。好差，國產軌就預左知道好一般，但估唔到跟機係國產最差的貨色，另外膠件好差，要人工智能慢慢整先可以校正個機架。
ustkl講的無錯，要檢查effector虛位。
呢部機調幾唔平除左tune firmware外，你要留意魚眼螺絲的虛位，呢部機問題係頂魚眼的銅雞眼，魚眼虛位非常大，要雞眼釘頂實魚眼螺絲要剛剛好壓實，如果用手碰各雞眼銅釘會走位就係太鬆，個level會變。我手動調平後一切ok，個人覺得autolevel反而多個香爐。另外請check清楚底台橫鋁level有無問題。三條同步帶張力要一樣，將三架滑車推到中間，用手指慢慢感覺一下三條同步帶張力是否一樣。呢部機問題多多，要搞好要花好多心機。
btw，我是多舊魚身痕，我覺得最可靠依然係xyz系。
ps：上面三個皮帶惰輪，本來是靠一個普通絲帽做定位，但虛位好大，建議用砂紙磨一下件角件裡面螺絲孔的位置，磨薄0.5mm左右，然後就夠位換防滑絲帽，絲帽要反裝，圓邊對住個同步輪，然後就解決同步輪虛位大帶飛皮帶的問題。
作者: g2david 時間: 2017-5-8 10:26
Kossel 唯一一部我覺得無伏就是Atom. 價錢唔平, 真機我在台北見過, 都好大部下. 全部用靚料. 而且個頭又輕.
如果你能夠解決所有Delta 問題, 你應該己增長了很多知識. 有心研究的人delta 應該很好. 如果你只想買部機print野, 就真係會放棄
作者: ustkl 時間: 2017-5-8 11:26
本帖最後由 ustkl 於 2017-5-8 12:02 編輯
回覆 17# g2david
拿Atom 和淘宝kossel 雙提並論，痛粉們會不高興的
XYZ 機有Ｄ野都係要Tune, 當然 tune 起來比較直接。
至於Delta 是否tune死人，看拿唔拿到3角一致的關鍵。以大部份平價淘宝機為例，不知甚麽源因那９條短鋁和６枝聯臂總是長短不一。加上魚眼大虛位，咁點Tune 都係....
買乜機都係個人選擇，如果有人幫你撞晒Ｄ板，交晒學費俾一套work 嘅solution 你去玩Delta, 當然唔駛俾平價淘宝Delta 玩殘
作者: ustkl 時間: 2017-5-8 12:01
回覆 17# g2david
Atom 都唔係冇伏，之前的有一部份T 形絲母質數差劣，放唔入型材。Hotend 果塊陶磁發熱好易整爆。LCD panel 經過幾代也冇改進，都係好難塞入。印頭自調平彈弓過硬要用家弄鬆或移除。EX2.5 果個2入一出可算是大伏。我相信只有小部份power user 用得到下並要付出很大代價。
作者: bam1a 時間: 2017-5-8 13:43
本帖最後由 bam1a 於 2017-5-8 15:45 編輯
我早幾日羅友痕，又係整左部anycubic的kossel來玩玩，線軌版。。。好差，國產軌就預左知道好一般，但估唔到 ...
luxhk 發表於 7/5/2017 05:35
不能同意更多,我個隻仲要係滑輪版
本來諗住開印就即刻印D新件，但發覺佢真係好難控制...
個slide我稍爲扭一下就彎，而且夾得唔實，佢令我的生活變得好煩...
家陣諗緊之後放假嗰陣去3dhub搵返小小新打印件整走個slide先
假如有人幫手試試就好，我部機out of service...
作者: luxhk 時間: 2017-5-8 16:02
回覆 20# bam1a
我刚刚把所有頂魚眼的銅釘都換了防滑絲帽，虛位少左好多，也解決了銅釘檸緊變型問題，可以試試。
作者: luxhk 時間: 2017-5-8 16:04
回覆 12# ustkl
你所指的重複性是什麼意思？
作者: ustkl 時間: 2017-5-8 16:13
即是每層Z, 印頭XY 的位置的一致性。對打印品表面光滑齊整有影響。
作者: Epsido 時間: 2017-5-8 16:22
回覆 15# ustkl
thx 今晚加條象根睇下幫唔幫到。
作者: Epsido 時間: 2017-5-8 16:24
回覆 21# luxhk
請問係用邊種防滑絲帽？
thx
作者: luxhk 時間: 2017-5-8 16:36
回覆 23# ustkl
明白了，但這個我有點保留，重複性delta在理論上是很好的，但delta要非常好的機架才可以保證重複性的，起碼目前大路結構是不太理想，例如delta的弱點是，層高越高，積架的三條直柱會跟頭升高了重心共振得越來越厲害，下層偏移和高層偏移相差非常大，所有經常有夾層不牢固或斷裂情況，尤其是目前大部分低成本設計都是高寬比例大但又沒有加橫鋁補強。當然，delta要做得好是一定可以的，任何機型花心思去整都可以tune好，重點是一開始設計時要考慮結構弱點。
作者: ustkl 時間: 2017-5-8 17:10
回覆 ustkl
例如delta的弱點是，層高越高，積架的三條直柱會跟頭升高了重心共振得越來越厲害，下層偏移和高層偏移相差非常大，所有經常有夾層不牢固或斷裂情況
luxhk 發表於 2017-5-8 16:36
我玩左咁耐Delta 都未遇見呢個問題，印到最高 200mm 左右也未見共振。印高了質數下降係乜機都有嘅問題。因為模型本身高了也可能有遙晃空間。放慢一些印會好些。
作者: bam1a 時間: 2017-5-8 19:53
回覆 bam1a
我刚刚把所有頂魚眼的銅釘都換了防滑絲帽，虛位少左好多，也解決了銅釘檸緊變型問題， ...
luxhk 發表於 8/5/2017 18:02
個人應該用呢個版本嘅修改版，佢有絲帽喺度
但因爲我係滑輪版，所以調唔到平好大程度係個3點式滑輪根本夾唔住，個螺絲根本調唔緊，我用DD力扭，就扭得曲，尤其係向得一點支撐嘅位置，呢個可能係一直係調平永遠唔對路嘅原因...
所以我自己先諗住要自己整隻新野出來，假如得閒好想你試一試
利申：唔係engine仔，CAD能力極有限+唔夠時間玩佢落去，得嘅話幫手汁汁下佢
http://www.thingiverse.com/thing:2303915/#files
作者: luxhk 時間: 2017-5-8 20:13
本帖最後由 luxhk 於 2017-5-8 20:17 編輯
回覆 28# bam1a
調唔平有好多原因，目前情況只能腳痛醫腳，每個地方手指感受一下虛位，只能邊到唔妥就改，搞掂曬d硬件野再tune firmfare，暫時唔好依賴自動調平。另外，首要確認底台有無安裝好，包括鋁材三角裝好後放再平整的檯面試試有無高低腳，然後鋁平板有無彎曲，玻璃厚度卡一下是否平均，確認一切然後逐一擊破。
調平我已經搞穩陣了，目前我呢部機仲有一個問題未解決，就係打印Y的尺寸偏大了0.4-0.5...
作者: bam1a 時間: 2017-5-8 20:20
本帖最後由 bam1a 於 2017-5-8 23:13 編輯
回覆 bam1a
調唔平有好多原因，目前情況只能腳痛醫腳，每個地方手指感受一下虛位，只能邊到唔妥就 ...
luxhk 發表於 8/5/2017 22:13
1.底台確保咗唔會亂走
2.虛位來講，真係得slide個邊出事
3.雖然買埋mk3熱床，但未打算用佢
4.個腳係唔算好穩，但非常輕微，而且三隻柱無虛位
btw，我宜家真係無咩時間玩落去住，要all in檢查應該6月左近先得，宜家都諗唔諗緊穩去3d hub印埋角件，effector同換埋隻熱頭
作者: luxhk 時間: 2017-5-8 21:08
回覆 27# ustkl
拜讀過ching其他主題，知道你都好專注delta，我其實無意挑戰ching的經驗，只係按機型以事論事，我剛才所講的是delta結構的通病，你無遇到真心覺得係個人玩機能力強避免左問題又或者你打印件的類型唔容易凸顯問題。打個比喻，目前大部分delta結構係類似高樓遇上輕微地震，一樓震左唔多覺，但十樓二十樓就感覺大好多，如果再加上並聯臂的震盪的話，所有誤差加埋就都幾可觀。我見你做的delta都是偏小型，算是避開左好多震動問題。另外，當然減速可以減少影響，但只算是問題的彌補。
xyz機架結構少了搖臂的占空，機身是橫向發展相對比較穩定，當然，xyz不同結構也存在不一的缺憾。
btw，研究一下而已，可能我職業病對呢d結構野過於敏感。。。0.4擠出在機器的微觀角度是很大的數字，加埋耗材直徑的誤差都可能抵銷了剛才所講delta的弱點，所以無遇到都好正常
作者: luxhk 時間: 2017-5-8 21:15
回覆 30# bam1a
要印甘多？我覺得應該無嚴重到要換甘多野，我覺得應該先用最簡單直接的方法令部機工作正常先，起碼能調平，又或者起碼中心位特定面積平了，然後print一輪睇睇效果，然後再搞其他野，按你剛才的做法差不多要整過一部，如果跳過唔目前，再印一堆parts換，到時問題只會愈來愈複雜，我雖然覺得佢個滑車唔會好得去邊，但應該可以未損耗前能tune到的，會唔會安裝過程有d細節無整好？
作者: bam1a 時間: 2017-5-8 21:32
本帖最後由 bam1a 於 2017-5-8 23:33 編輯
回覆 bam1a
要印甘多？我覺得應該無嚴重到要換甘多野，我覺得應該先用最簡單直接的方法令部機工作 ...
luxhk 發表於 8/5/2017 23:15
宜家問題係我未有能力捉啱個radius，參考任何立方隻firmware個參數會出現鍋型，計算小小之後，發現個rod length長咗...(宜家未開始重改)，然後用M666嘅方式手動調平，唔係一直鍋型就係觸摸唔到一層測試，80*80正方形一直唔合格
仲有點解話個滑輪一定要換
就係咁：
隻膠太軟，唔係PLA個類硬膠應該唔會扭得好勁，加上支撐點同唔夠位繼續整緊佢，相信佢唔可靠
不過slide以外嘅都係好次要嘅，可以過耐小小整都未遲。

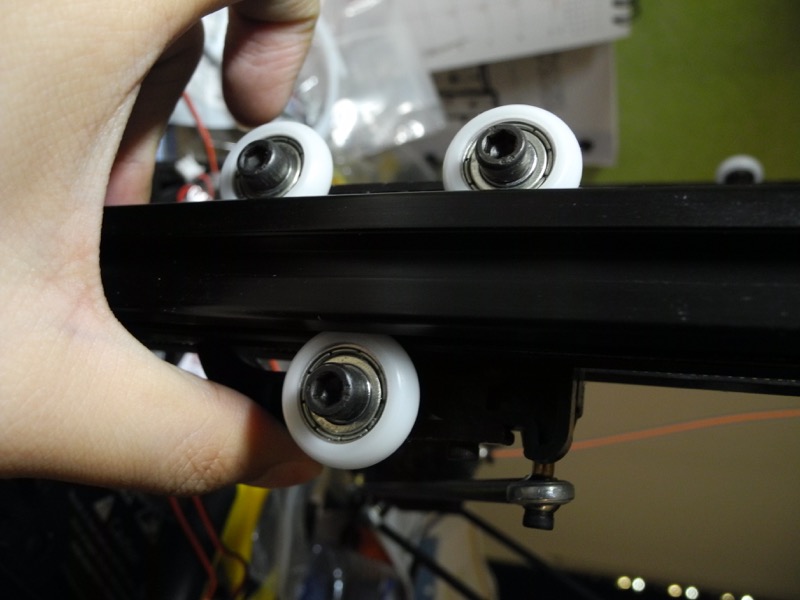

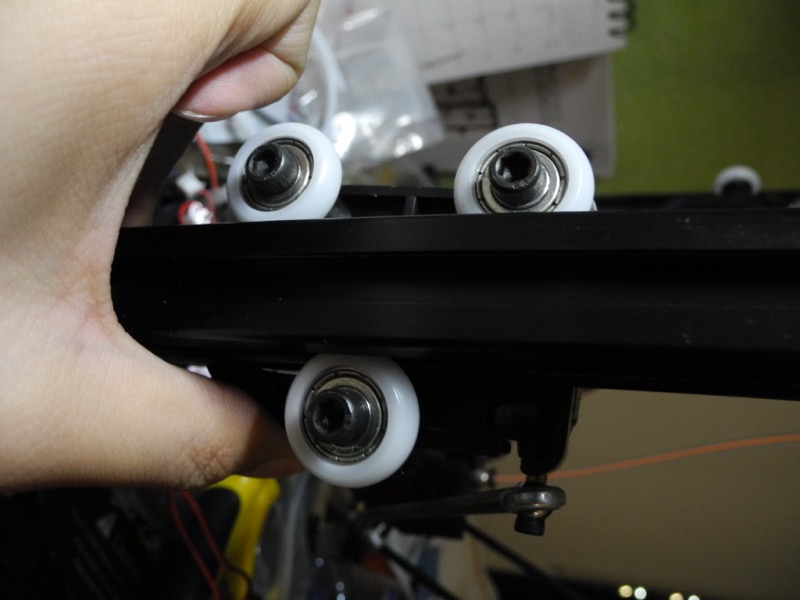

圖片附件: DSCN4199.JPG (2017-5-8 21:26, 74.74 KB) / 下載次數 93https://h0.hkepc.com/forum/attachment.php?aid=1981296&k=7cb359ce39577c78d51c496e901b2ce8&t=1781451490&sid=kLoPzG33HR
圖片附件: DSCN4200.JPG (2017-5-8 21:26, 71.87 KB) / 下載次數 73https://h0.hkepc.com/forum/attachment.php?aid=1981297&k=0d805330827b43ca604c063f5be3a39e&t=1781451490&sid=kLoPzG33HR
作者: luxhk 時間: 2017-5-8 22:08
回覆 33# bam1a
OK，明白，我講講我的步驟，一開始唔理是否凹凸鍋，線測定中心點有效高度，改firmware Z行程。
然後用最基本的三點調平，即是靠近每條柱的一點，就是教程裡面有講的幾個測定點，然後輪流G28再測呢三個點跟住tune上面offset的頂限位開關的螺絲，循環調呢三個點，可能要tune十幾二十次。tune好呢三點之後，再check一下中心，記住唔好馬上去Z0，有可能tune完三點之後，中間會凸出睇睇測幾多，然後就DELTA SMOOTH ROD OFFSET，中間高過邊緣就調大佢，然後再核實一下Z行程，細tune一下個數。搞掂呢度，平台基本OK了。我未搞M666都可以做到大致上OK了。
置於個滑輪...我見張相是有一個輪夾唔緊條鋁材，三個輪結構好容易出事，你睇睇側面鎖緊螺絲擰好未，另外，鎖三個輪的軸承螺絲如果太鬆就會容易擺動，睇睇會唔會有松所以輪歪了。
作者: bam1a 時間: 2017-5-8 22:44
回覆 bam1a
OK，明白，我講講我的步驟，一開始唔理是否凹凸鍋，線測定中心點有效高度，改firmware Z行 ...
luxhk 發表於 9/5/2017 00:08
OK，明白
至於個滑輪，影嗰陣時已經扭實咁制
而三個輪嘅bearing螺絲都係扭實
作者: luxhk 時間: 2017-5-8 22:55
回覆 35# bam1a
甘就唔知咩事，因為我個唔系滑輪所以無法準確判斷。我的滑軌雖然唔多順，聽聲應該是滑塊D珠唔多得，但條軌算直，好彩過你。但其他問題多多，暫時玩住先，用佢來整部新的CoreXY。
作者: bam1a 時間: 2017-5-8 23:03
回覆 bam1a
甘就唔知咩事，因為我個唔系滑輪所以無法準確判斷。我的滑軌雖然唔多順，聽聲應該是滑 ...
luxhk 發表於 9/5/2017 00:55
自行判斷下啦，最初我覺得還可以，但之後嘗試自動調平察覺到呢個問題導致數值一直亂來
我真係覺得佢用錯曬料，應該用返4點式加鬆緊螺絲+角件個種質地，同唔好偷薄...

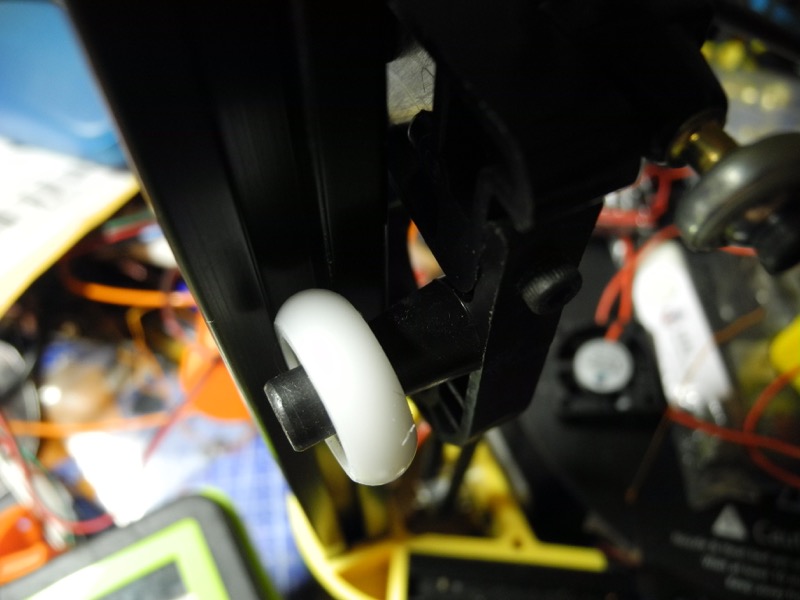

圖片附件: DSCN4204.JPG (2017-5-8 22:59, 75.09 KB) / 下載次數 76https://h0.hkepc.com/forum/attachment.php?aid=1981313&k=4ae9057e93741811677836ad08e343a3&t=1781451490&sid=kLoPzG33HR
作者: ustkl 時間: 2017-5-8 23:03
回覆 35# bam1a
滑輪3個只固定單面當然唔穩。最好背面都加support, 改為4輪更好。
可惜你咁鬼遠，唔係叫你搬部機來執掂佢
作者: bam1a 時間: 2017-5-8 23:06
回覆 bam1a
滑輪3個只固定單面當然唔穩。最好背面都加support, 改為4輪更好。
可惜你咁鬼遠，唔係叫你 ...
ustkl 發表於 9/5/2017 01:03
假如P仔滑輪有2020版就好
同埋有無興趣判斷一下我新件（2月完成後鋪塵）？
作者: luxhk 時間: 2017-5-8 23:20
回覆 37# bam1a
要先確認是安裝問題定系膠件問題，根據我部機D膠料出模後變形嚴重，好有可能系膠料。
你之前兩張相好明顯系兩個輪果邊一個遠一個近，先check下側面粒螺絲擰好未，松了就上輪松過下輪，太緊就相反。呢個設計系kossel開源的原設計，佢系靠U型膠料當彈力夾調校兩個輪的balance，你可能要準備一兩個戒指片墊入個夾的螺絲位到。
作者: luxhk 時間: 2017-5-8 23:32
仲有個急救方法，在下輪U字位紮帶索緊少少，小心唔好索爆膠....
作者: ustkl 時間: 2017-5-9 00:39
本帖最後由 ustkl 於 2017-5-9 01:10 編輯
回覆 31# luxhk
有人和我討論技術問題是一件快事，不過我想了解一下共震問題是你的親身經驗還是直覺估計。
有移動就有震動，甚麽機形也避不過。最重要是震動對打印的影响。震動都是來自印頭移動轉向的慣性動量。一般Delta effector 都比較輕，慣性動量不算大。打印至最高時 effector 的高度只會在機身的中部高一些, 末有想像中的在高處搖晃。除此之外, 滑車上下移動時的作用力返而抵消了effector 橫向的震動。一直以來, Delta 普遍的Z都比其他高，如果有共震問題，機唔會起到咁高的。而且Delta 一向是印高身花瓶的利器呢。就算最唔穩陣嘅Rostock Delta 都可以印得不錯呢。
返之一台Z下降的箱形機, 印頭永遠在頂部。CoreXY 和 Ultimaker 十字軸的還好較輕, Makerbot 類的直駒extruder 和一起移動的X motor 慣性動量就非同小可。所以Makerbot 類的打印範圍一般都是矮身長方形。
一般來說，打印最震是infill 時，有些偏差是容許的。打Loops 唔會太震的。
作者: luxhk 時間: 2017-5-9 01:57
回覆 42# ustkl
親身，我有用delta機型同一般xyz機比較過，何況我本身就是做自動化測試儀器及設備的，高重心設備就必然有呢個問題。
其實好簡單，用部微距安裝在三腳架，在打印過程中分別錄住低位同高位，睇睇個畫面就知道，搖桿就好難證明話你知道，最簡單就是提速後打印頭容易過衝，delta的打印頭已經算輕的了，但同樣的速度下，邊角明顯見到過衝比xyz機嚴重，原因是慣性令長搖臂彎曲。
當然，我很認同會高速活動的結構就必定會震動，就正如我用高樓大廈的比喻一樣，唔同機器反應出的情況有輕有重，也可以用不同方法去減輕個問題，最簡單就是在高層數減速。
真心的，我其實不是排斥delta，相反我是欣賞delta的，只是實話實說，delta機械臂好早已經有在工業上出現，但為何在高精度的機器上比較少見呢？我個人認為只適合用在生產線做夾手類的低精度工作。其實FDM打印機也適合，因為我剛才說過，塑料熔融後被壓在下層上出現的誤差已經蓋過了部分問題。
另外，有個例子，之前在國內有人嘗試用Delta結構做SMD零件的貼片機，最後放棄改用xyz，原因同上。
作者: mooninman 時間: 2017-5-9 11:07
本帖最後由 mooninman 於 2017-5-9 11:09 編輯
皮帶愈長會不會愈影響精度
delta的皮帶普遍比XYZ長會唔會已經抵消輕在精度上的優勢
作者: ustkl 時間: 2017-5-9 11:45
回復 43 #luxhk
過衝可能因為魚眼的虛位。我還是不認同effector 移動的力量可令搖臀和骨架變形，除非其結構真是十分弱。結構太弱的機器當然會變形。
一般工業自動化用的delta 都是轉軸式，和Kossel 的滑軌式不同。轉軸經減速齒或多或少都有backlash, 是精度的大敵。Kossel 的皮帶滑軌加上沒虛位的頭球。整個系統可以lash free. 精度不會太差的。
Delta 的最大問題是印頭位置是由3個滑車高度經三角幾何運算得出。如果firmware 上的數據和硬體不配合便會有不可預期的結果。而且難以找出原因。
有時D野work 唔work, 要睇下佢流唔流行得起呢。
via HKEPC Reader for Android
作者: ustkl 時間: 2017-5-9 11:51
回覆 44# mooninman
相比 CoreXY, XZ 的九曲長皮帶, Delta 的算甚麼呢？
作者: mooninman 時間: 2017-5-9 12:53
本帖最後由 mooninman 於 2017-5-9 12:54 編輯
回覆 mooninman
相比 CoreXY, XZ 的九曲長皮帶, Delta 的算甚麼呢？
ustkl 發表於 2017-5-9 11:51
我未見過 CoreXY, XZ 印件
出黎效果同傳統XYZ差唔多?
作者: luxhk 時間: 2017-5-9 12:54
回覆 44# mooninman
皮帶會有精度損失，要看皮帶張力調節同長度及貨源，老化了都會有偏差，要求高的話以機械活動一段時間磨合時效化之後再確認誤差。corexy受打印面積極限影響xy精度，delta就打印高度極限同時影響xyz精度。
作者: vvserpent 時間: 2017-5-9 13:11
講到皮帶, 是否帶鋼絲的比較好呢?
個人覺得DELTA 機既Z-PROBE , 越輕越好. 冇咁易受到其它component 影響個結果.
我試過, 隻effector 入面Z-PROBE條彈弓太硬， auto-level 時， effector 有時會側一側。 要CUT 短少少條彈弓. . .
作者: g2david 時間: 2017-5-9 13:30
我可以話係受力好多，但幾硬下，用係 CoreXY 好多轉位，看似唔太贴，但印落又 ok. 但好厚而且好難剪。而且如果有預留皮帶位的話，可以太厚
有一隻日本牌子膠帶貴過大陸鋼帶。
其實我用 cheap cheap 帶用左成年，唔覺有差， 我沿用整遙控車方法，涉張白紙落去睇齒位。
ironman , 膠的二号。其實唔駛一定 hiwin, 只要直唔曲和掃上掃落順就 ok.
歸納四個大因素，六支銲，三個endstop,頭sensor, 平台堅平。
用 auto cal 應該三十次以内tune 好，如果你行到爆 loop 都未有 result. 要 chk 下以上四樣嘢。
以上只是我的睇法
作者: g2david 時間: 2017-5-9 13:34
corexy 長皮帶確實有 d影響. 但我覺得是光軸問題多的，用鋁件也應該有幫助，最重要看設計，有钭帶就唔好放大
作者: luxhk 時間: 2017-5-9 13:54
回覆 49# vvserpent
我記得2m，2GT皮帶好似無鋼絲，唔確定。
想用好的，選擇日本UNITTA
作者: g2david 時間: 2017-5-9 14:56
有呀用緊
作者: kevintong116 時間: 2017-5-14 20:44
OpenDACT(Delta Automatic Calibration Tool) - For Repetier
試下用尼個
作者: bam1a 時間: 2017-6-13 19:06
本帖最後由 bam1a 於 2017-6-13 22:07 編輯
回覆 bam1a
OK，明白，我講講我的步驟，一開始唔理是否凹凸鍋，線測定中心點有效高度，改firmware Z行 ...
luxhk 發表於 9/5/2017 00:08
想推一下，sor
即係一係改個delta radius
我宜家試緊你個種改rod length，M666算順利過滑輪，滑輪真係點整都會無啦啦走位嘅問題。。。
換咗自製嘅PTFE slide後，至少擺動問題少咗好多（但某D位似乎鬆咗DD，點都有DD搖擺空間，極其量係大力郁個effector plate先郁，但點都好過目前嘅滑輪）
