標題: [教學] 經驗分享 MKS OLED 0.96 128x64 FULL GRAPHICS CONTROLLER [打印本頁]

作者: jamesting 時間: 2017-3-4 04:05 標題: 經驗分享 MKS OLED 0.96 128x64 FULL GRAPHICS CONTROLLER

本帖最後由 jamesting 於 2017-3-4 16:11 編輯

小弟上年唔小心中伏訂左 idbox! ，一共55期，到依家差唔多完

跟住我又手癢，係淘宝訂左個MKS OLED返黎

PS: 岩岩寫文先發覺，原來我買果時係撳左 1.3"，最後佢寄黎既係 0.96"

點之跟佢果個教學，玩足我兩晚，都係整唔著，我開始懷疑件嘢係壞

上網又唔多資料，最後都係要自己解決問題，依家將我既解決方法貼出黎，希望可以幫到其他人

首先，我用既係 Marlin 1.1.0-RC8 (6DEC 2016)，同店主教學既版本唔同

首先 Libraries 入面要有 U8glib
====================
修改Configuration.h
1. //
2. // This option reverses the encoder direction everywhere
3. //
4. // Set this option if CLOCKWISE causes values to DECREASE
5. //
6. //#define REVERSE_ENCODER_DIRECTION
複製代碼
在上段 code 下面增加以下部分
1. /*---------------MKS OLED patch_1-----------------------*/
2. // MKS OLED 1.3'' 128x64 FULL GRAPHICS CONTROLLER
3. #define MKS_OLED13_128x64_FULL_GRAPHICS_CONTROLLER
5. #if defined (MKS_OLED13_128x64_FULL_GRAPHICS_CONTROLLER)
6. #define DOGLCD
7. #define U8GLIB_SH1106
8. #define REPRAP_DISCOUNT_SMART_CONTROLLER
9. #define NEWPANEL
10. #endif
11. /*---------------MKS OLED patch_1-----------------------*/
複製代碼
====================
修改ultralcd_impl_DOGM.h
1. // LCD selection
2. #if ENABLED(REPRAPWORLD_GRAPHICAL_LCD)
3. U8GLIB_ST7920_128X64_4X u8g(LCD_PINS_RS); // 2 stripes
4. // U8GLIB_ST7920_128X64 u8g(LCD_PINS_RS); // 8 stripes
5. #elif ENABLED(U8GLIB_ST7920)
6. //U8GLIB_ST7920_128X64_4X u8g(LCD_PINS_D4, LCD_PINS_ENABLE, LCD_PINS_RS); // Original u8glib device. 2 stripes
7. // No 4 stripe device available from u8glib.
8. //U8GLIB_ST7920_128X64_1X u8g(LCD_PINS_D4, LCD_PINS_ENABLE, LCD_PINS_RS); // Original u8glib device. 8 stripes
9. U8GLIB_ST7920_128X64_RRD u8g(0); // Number of stripes can be adjusted in ultralcd_st7920_u8glib_rrd.h with PAGE_HEIGHT
複製代碼
在上段 code 下面增加以下部分
1. /*---------------MKS OLED patch_2-----------------------*/
2. #elif defined(U8GLIB_SH1106)
3. U8GLIB_SH1106_128X64 u8g(23, 17, 16, 25); // SW SPI Com: SCK = 23, MOSI = 17, CS = 16, A0 = 25
4. /*---------------MKS OLED patch_2-----------------------*/
複製代碼
====================
修改Marlin_main.cpp
1. void setup() {
3. #ifdef DISABLE_JTAG
4. // Disable JTAG on AT90USB chips to free up pins for IO
5. MCUCR = 0x80;
6. MCUCR = 0x80;
7. #endif
9. #if ENABLED(FILAMENT_RUNOUT_SENSOR)
10. setup_filrunoutpin();
11. #endif
13. setup_killpin();
15. setup_powerhold();
17. #if HAS_STEPPER_RESET
18. disableStepperDrivers();
19. #endif
21. MYSERIAL.begin(BAUDRATE);
22. SERIAL_PROTOCOLLNPGM("start");
23. SERIAL_ECHO_START;
複製代碼
在上段 code 下面增加以下部分
1. /*---------------MKS OLED patch_3-----------------------*/
2. #if defined (MKS_OLED13_128x64_FULL_GRAPHICS_CONTROLLER)
3. pinMode(LCD_PINS_DC, OUTPUT);
4. pinMode(LCD_PINS_RST, OUTPUT);
5. digitalWrite(LCD_PINS_RST , LOW);
6. delay(1000);
7. digitalWrite(LCD_PINS_RST , HIGH);
8. #endif
9. /*---------------MKS OLED patch_3-----------------------*/
複製代碼
====================
修改pins.h
1. #define SENSITIVE_PINS { 0, 1, \
2. X_STEP_PIN, X_DIR_PIN, X_ENABLE_PIN, X_MIN_PIN, X_MAX_PIN, \
3. Y_STEP_PIN, Y_DIR_PIN, Y_ENABLE_PIN, Y_MIN_PIN, Y_MAX_PIN, \
4. Z_STEP_PIN, Z_DIR_PIN, Z_ENABLE_PIN, Z_MIN_PIN, Z_MAX_PIN, Z_MIN_PROBE_PIN, \
5. PS_ON_PIN, HEATER_BED_PIN, FAN_PIN, FAN1_PIN, FAN2_PIN, CONTROLLERFAN_PIN, \
6. _E0_PINS _E1_PINS _E2_PINS _E3_PINS _E4_PINS BED_PINS \
7. _H0_PINS _H1_PINS _H2_PINS _H3_PINS _H4_PINS \
8. _X2_PINS _Y2_PINS _Z2_PINS \
9. X_MS1_PIN, X_MS2_PIN, Y_MS1_PIN, Y_MS2_PIN, Z_MS1_PIN, Z_MS2_PIN \
10. }
12. #define HAS_DIGIPOTSS (PIN_EXISTS(DIGIPOTSS))
複製代碼
在上段 code 下面增加以下部分
1. /*---------------MKS OLED patch_4-----------------------*/
2. #if defined (MKS_OLED13_128x64_FULL_GRAPHICS_CONTROLLER)
4. #ifdef LCD_PINS_D5
5. #undef LCD_PINS_D5
6. #define LCD_PINS_D5 -1
7. #endif
8. #ifdef LCD_PINS_D6
9. #undef LCD_PINS_D6
10. #define LCD_PINS_D6 -1
11. #endif
12. #define LCD_PINS_RST 27
13. #define LCD_PINS_DC 25
14. #endif
15. /*---------------MKS OLED patch_4-----------------------*/
複製代碼

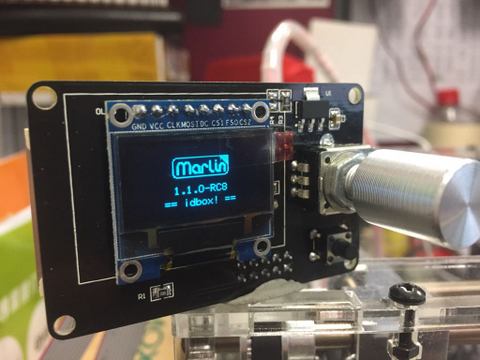

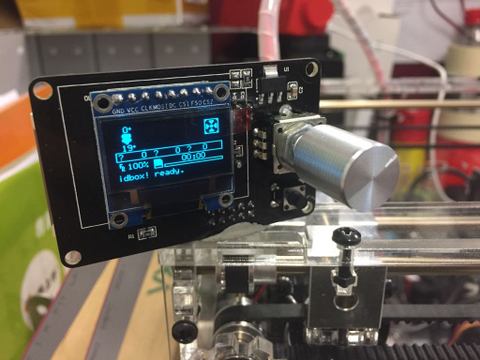

下載 (35.17 KB)

2017-3-4 16:10

下載 (37.95 KB)

2017-3-4 16:10

=== 完 ===

圖片附件: e92c3504750ddf487ac972525561ffe4.png (2017-3-4 03:29, 52.13 KB) / 下載次數 228
https://h0.hkepc.com/forum/attachment.php?aid=1964571&k=826542d82272cdccf92170eeddfebf96&t=1781379366&sid=cMmwIsnI6p

圖片附件: TB1KYj7IFXXXXa4apXXXXXXXXXX_!!0-item_pic.jpg_145x145xz.jpg (2017-3-4 03:30, 6.02 KB) / 下載次數 241
https://h0.hkepc.com/forum/attachment.php?aid=1964572&k=ee5d1cab8d1dc6873c6424ddb4363372&t=1781379366&sid=cMmwIsnI6p

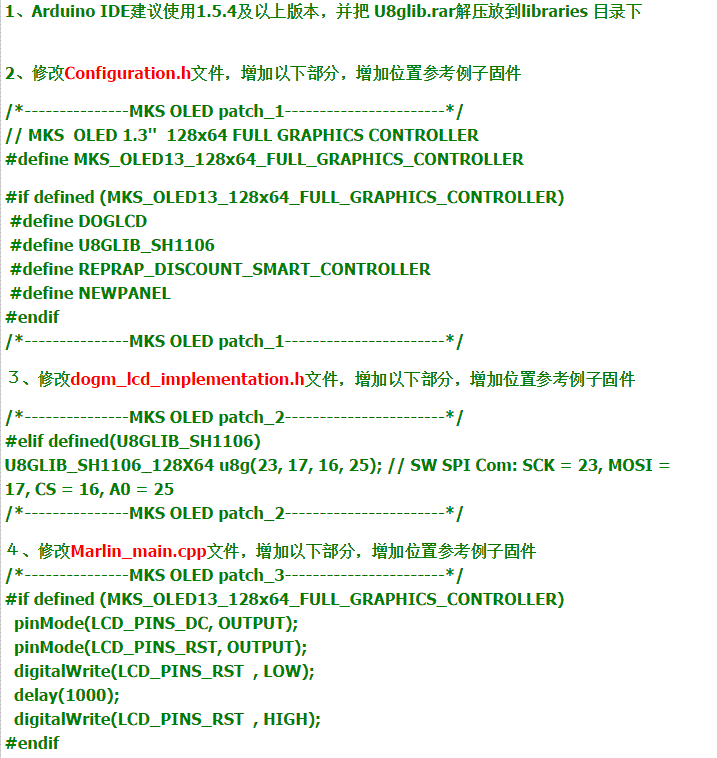

圖片附件: 未命名.gif (2017-3-4 03:33, 43.01 KB) / 下載次數 238
https://h0.hkepc.com/forum/attachment.php?aid=1964573&k=591e3dee615d15a3fe6f431eb43a1554&t=1781379366&sid=cMmwIsnI6p

圖片附件: WhatsApp Image 2017-03-04 at 2.59.40 PM.jpg (2017-3-4 16:10, 35.17 KB) / 下載次數 202
https://h0.hkepc.com/forum/attachment.php?aid=1964621&k=c7a29e1f9e1b23e5482a4e7fab5c9a08&t=1781379366&sid=cMmwIsnI6p

圖片附件: WhatsApp Image 2017-03-04 at 2.59.41 PM.jpg (2017-3-4 16:10, 37.95 KB) / 下載次數 235
https://h0.hkepc.com/forum/attachment.php?aid=1964622&k=c7fdd5f4f2f1efa02824fb9bec13c0f3&t=1781379366&sid=cMmwIsnI6p

作者: fred2088 時間: 2017-3-4 09:13

回復 1 #jamesting

RC8 改了很多，但TB的師兄們都不會 upstream 去最新的。。。

via HKEPC Reader for Android

作者: Offer 時間: 2017-3-4 09:25

小弟上年唔小心中伏訂左 idbox! ，一共55期，到依家差唔多完

跟住我又手癢，係淘宝訂左個MKS OLED返黎

P ...
jamesting 發表於 2017-3-4 04:05

Ibox可以印野未呢？

作者: jamesting 時間: 2017-3-4 10:39

回覆 3# Offer

仲有十期左右，依家仲差Z軸同出料結構

作者: jamesting 時間: 2017-3-4 10:44

回覆 2# fred2088

最慘我用佢提供果個，編譯時出Err.，唔係我都唔丈玩足兩晚

作者: fred2088 時間: 2017-3-4 11:01

回覆 4# jamesting

十星期定十個月 ?!

作者: fred2088 時間: 2017-3-4 11:02

回覆 5# jamesting

你部機都是用 Marlin ? 跟 Offer 大神買過部好D ...

作者: jamesting 時間: 2017-3-4 11:03

回覆 6# fred2088

十星期
55期周刊，1個月多啲完事
如果係月刊，我應該唔會中毒

作者: jamesting 時間: 2017-3-4 11:06

回覆 7# fred2088

新手，未扒晒文，原本用咩唔知，因為跟黎已經寫好
係我自己加LCD ，所以就換過塊 arduino (主要唔想攪原廠固件)
跟手上網搵，日本果邊多數都係 Marlin ,，所以………

作者: fred2088 時間: 2017-3-4 11:06

回覆 8# jamesting

80元一期 ?

作者: jamesting 時間: 2017-3-4 11:07

回覆 10# fred2088

139一期

作者: fred2088 時間: 2017-3-4 11:09

回覆 11# jamesting

可買三部 ...

作者: jamesting 時間: 2017-3-4 11:14

回覆 12# fred2088

我本身份人…………
比我慢慢砌會好啲
一次過買晒啲料返黎都係放係度

而且摩打，光軸，絲桿等主要機械部件都係日本造，應該唔差

作者: palpatrick 時間: 2017-3-4 12:01

回復 1 #jamesting

仲要係店主唔覆，重點唔清唔楚，
解決Firmware後，有師兄提我
1,2 cable 係上下倒插。問你死未!

戰鬥碗

作者: jamesting 時間: 2017-3-4 12:03

回覆 14# palpatrick

我無呢個問題喎

作者: fred2088 時間: 2017-3-4 12:04

回覆 13# jamesting

一定是日本做 ?! ...

作者: palpatrick 時間: 2017-3-4 13:50

本帖最後由 palpatrick 於 2017-3-4 15:13 編輯

回復 15 #jamesting

經驗分享!

我張SD 卡堅係日本製造!

戰鬥碗

作者: jamesting 時間: 2017-3-4 14:23

回覆 16# fred2088

本身呢部機係 BS01 ，今次雜誌就係 BS 01 既改進版本，摩打，光軸，絲桿係日本牌子，標示日本製造

作者: jamesting 時間: 2017-3-4 14:24

回覆 17# palpatrick

好靚呀

作者: fred2088 時間: 2017-3-4 14:27

回覆 18# jamesting

到時分享吓 ...

作者: fred2088 時間: 2017-3-4 14:33

回覆 18# jamesting

http://www.aniwaa.com/product/3d-printers/bonsai-lab-bs01-plus/
這個 ?

作者: jamesting 時間: 2017-3-4 14:52

回覆 21# fred2088

是

作者: jamesting 時間: 2017-3-4 16:20

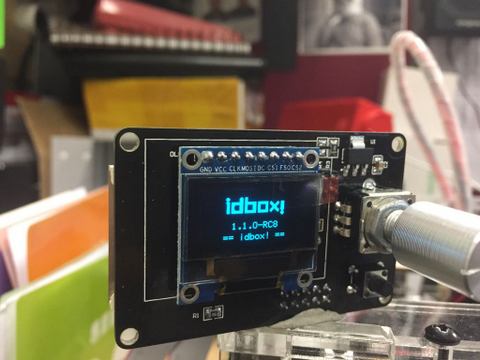

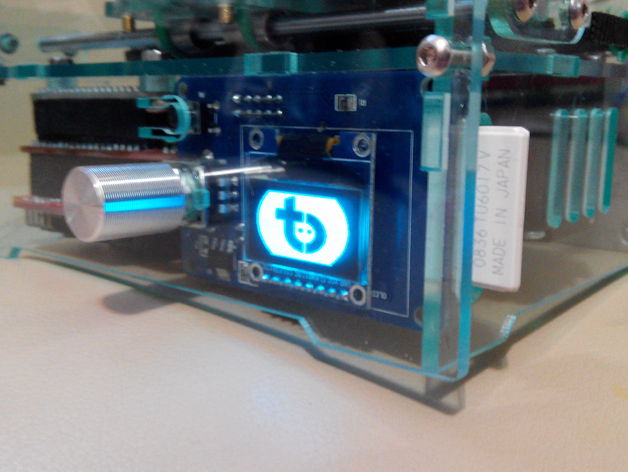

繼續手癢，改開機圖

圖片附件: WhatsApp Image 2017-03-04 at 4.05.37 PM.jpg (2017-3-4 16:11, 33.23 KB) / 下載次數 163
https://h0.hkepc.com/forum/attachment.php?aid=1964623&k=6176c25883cdaa876b8c18622e7131de&t=1781379366&sid=cMmwIsnI6p

作者: alancck 時間: 2017-3-4 16:57

小弟上年唔小心中伏訂左 idbox! ，一共55期，到依家差唔多完

跟住我又手癢，係淘宝訂左個MKS OLED返黎

P ...
jamesting 發表於 2017/3/4 04:05

我都買咗

，等多9期，之後畀姪仔砌...

作者: alancck 時間: 2017-3-4 16:59

回覆 jamesting

一定是日本做 ?! ...
fred2088 發表於 2017/3/4 12:04

應該唔係...可能會有日本呱，但我見啲件咩國家都有，成個聯合國咁

作者: alancck 時間: 2017-3-4 17:03

回覆 Offer

仲有十期左右，依家仲差Z軸同出料結構
jamesting 發表於 2017/3/4 10:39

咁師兄諗住未砌都改定先哦

，
我第時有野唔明就好好咁請教你哦

作者: jamesting 時間: 2017-3-4 17:11

回覆 26# alancck

好呀，無問題，大家可以交流下

作者: Clive68000 時間: 2017-3-5 00:11

應該唔係...可能會有日本呱，但我見啲件咩國家都有，成個聯合國咁
alancck 發表於 2017-3-4 16:59

8 支鋼軸同軸承都係 NSK, 火牛係大陸野

作者: osmond 時間: 2017-5-6 21:02

回覆 27# jamesting

ching 部idbox完成未?

作者: alancck 時間: 2017-5-7 08:25

回覆 jamesting

ching 部idbox完成未?
osmond 發表於 2017/5/6 21:02

上個禮拜至出晒，咁快手

佢重有20期$99送ABS /PLA...諗緊買唔買埋佢

作者: osmond 時間: 2017-5-7 13:14

回覆 30# alancck

唔知點改可以脫機打印?有冇資料?

作者: jamesting 時間: 2017-5-8 11:48

回覆 29# osmond

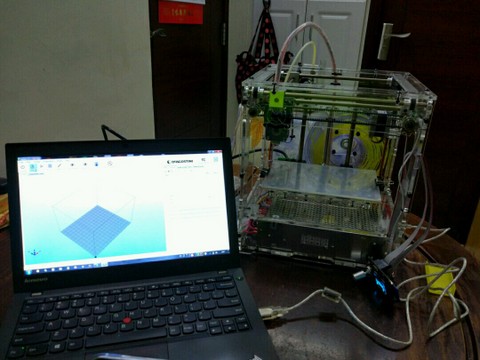

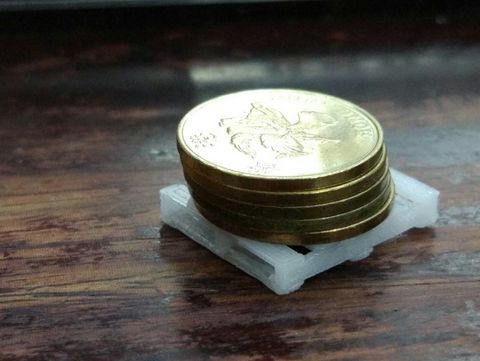

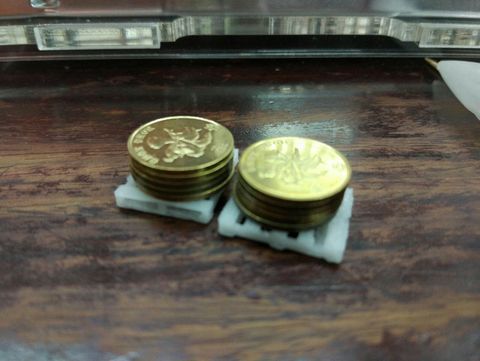

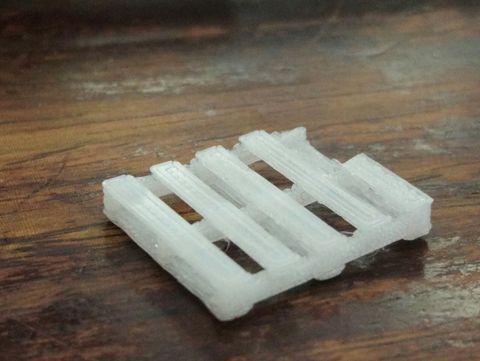

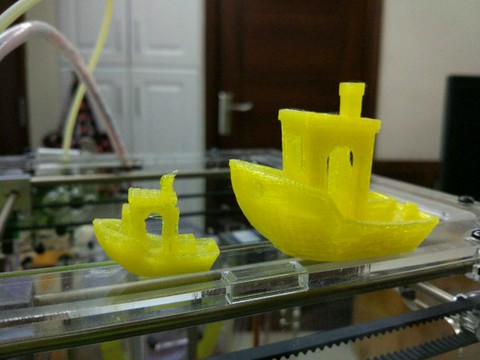

岩岩砌完

WhatsApp Image 2017-05-08 at 11.35.11 AM (1).jpg

WhatsApp Image 2017-05-08 at 11.35.11 AM (2).jpg

WhatsApp Image 2017-05-08 at 11.35.11 AM (3).jpg

WhatsApp Image 2017-05-08 at 11.35.11 AM (4).jpg

圖片附件: WhatsApp Image 2017-05-08 at 11.35.11 AM (1).jpg (2017-5-8 11:45, 33.12 KB) / 下載次數 130
https://h0.hkepc.com/forum/attachment.php?aid=1981192&k=7a236247c5d7ae836d037aed77a3c2d7&t=1781379366&sid=cMmwIsnI6p

圖片附件: WhatsApp Image 2017-05-08 at 11.35.11 AM (2).jpg (2017-5-8 11:45, 31.6 KB) / 下載次數 148
https://h0.hkepc.com/forum/attachment.php?aid=1981193&k=2e984f8b24c4dd67594d6a58c16e7918&t=1781379366&sid=cMmwIsnI6p

圖片附件: WhatsApp Image 2017-05-08 at 11.35.11 AM (3).jpg (2017-5-8 11:45, 44.05 KB) / 下載次數 149
https://h0.hkepc.com/forum/attachment.php?aid=1981194&k=59b24084aa10f228e6773c279afb3906&t=1781379366&sid=cMmwIsnI6p

圖片附件: WhatsApp Image 2017-05-08 at 11.35.11 AM (4).jpg (2017-5-8 11:45, 49.26 KB) / 下載次數 139
https://h0.hkepc.com/forum/attachment.php?aid=1981195&k=55a1fe7603cb099888fc6df68d96fe08&t=1781379366&sid=cMmwIsnI6p

圖片附件: WhatsApp Image 2017-05-08 at 11.35.11 AM.jpg (2017-5-8 11:45, 30.09 KB) / 下載次數 144
https://h0.hkepc.com/forum/attachment.php?aid=1981196&k=efc7a2165a692bd83c76f31d128fa9ce&t=1781379366&sid=cMmwIsnI6p

作者: jamesting 時間: 2017-5-8 11:58

回覆 31# osmond

呢度除左加 OLED 之外，已經有埋 SD 卡，我試過可以印到，但唔知有咩問題，每次印到第十幾分鐘就停，熱頭繼續加熱，但其他嘢就唔郁，佢好似當印完咁，唔知發生咩事

作者: SciBoy 時間: 2017-5-11 14:55

會不會塊controller over heat所以停左？

作者: vvserpent 時間: 2017-5-12 01:04

回覆 33# jamesting

你用SD 卡印, 還是用USB ?

作者: jamesting 時間: 2017-5-14 21:40

回覆 35# vvserpent

USB 無事
SD 有事

作者: jamesting 時間: 2017-5-14 21:42

回覆 34# SciBoy

USB 無事
SD 有事

應該唔係 controller over heat 掛

作者: 高級嘍囉 時間: 2017-6-6 12:37

本帖最後由高級嘍囉於 2017-6-6 12:41 編輯

大家好，我都買咗idbox。

啱啱淘咗個RepRapDiscount full graphic smart controller，等收貨。試咗update support LCD嘅firmware，個官方source好舊，IDE要用v1.5 先成功compile，遅啲會試吓上1.1.3。

等唔到中文版76-95期，趁Amazon買5本免香港運費，買咗Z平台金屬支架、加熱板、玻璃打印面、改良散熱器、四隻膠腳。

依家諗緊改唔改成雙打印頭。

作者: jamesting 時間: 2017-6-6 22:52

回覆 38# 高級嘍囉
我都想改，但無時間研究

作者: jamesting 時間: 2017-6-6 23:21

回覆 38# 高級嘍囉

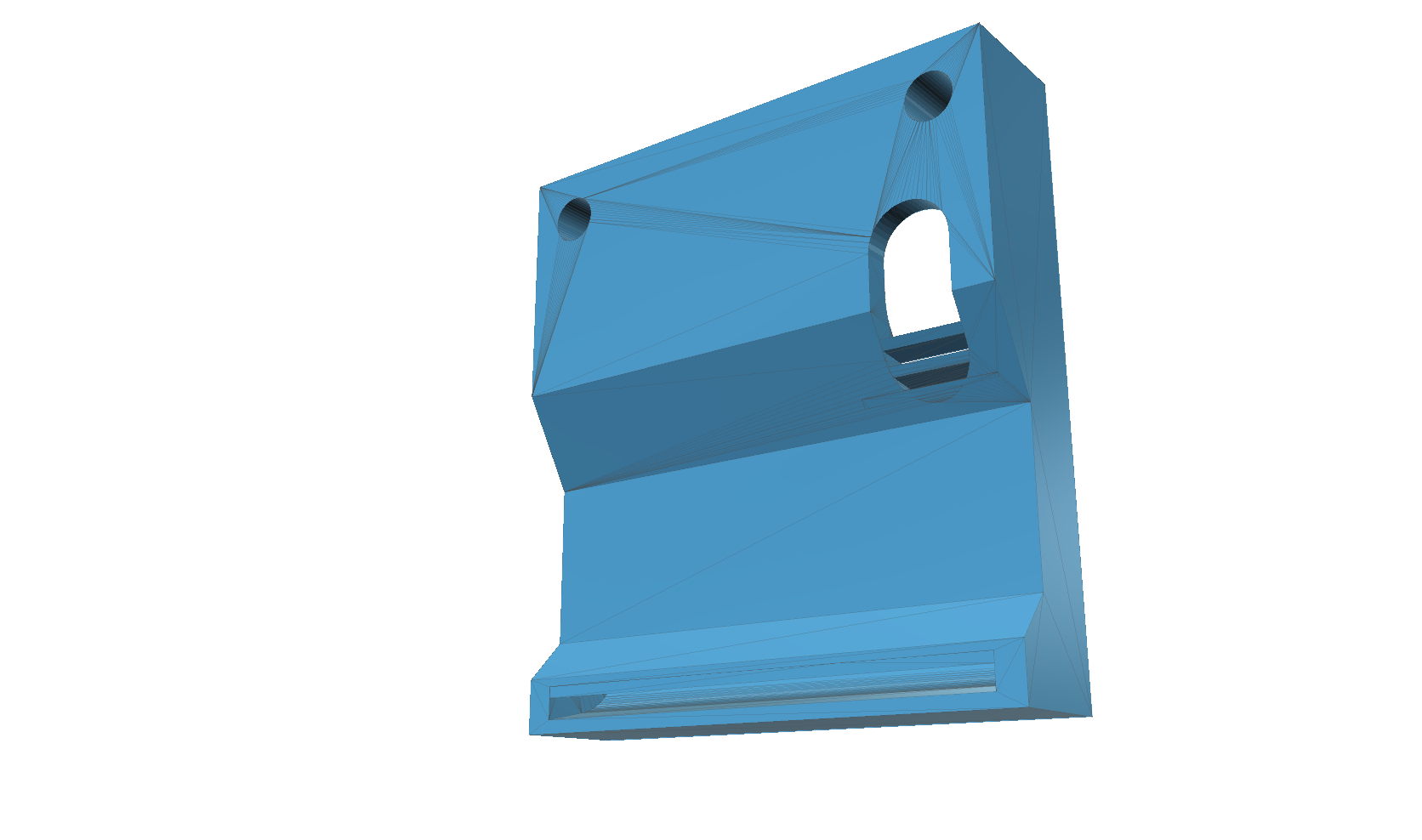

我所左件咁既嘢，效果唔錯

圖片附件: 1.png (2017-6-6 23:21, 90.07 KB) / 下載次數 123
https://h0.hkepc.com/forum/attachment.php?aid=1988105&k=5940b97932fbd995df8048b006591cd0&t=1781379366&sid=cMmwIsnI6p

作者: 高級嘍囉 時間: 2017-6-6 23:56

本帖最後由高級嘍囉於 2017-6-6 23:59 編輯

Heat Sink我用紙圍住四邊，集中洞口出風。

PLA用200度 & 190度。

我用咗花生油+漿糊棒後，已經解決咗塞料同甩底問題。

作者: bam1a 時間: 2017-6-7 00:28

本帖最後由 bam1a 於 2017-6-7 02:30 編輯

Heat Sink我用紙圍住四邊，集中洞口出風。

PLA用200度 & 190度。

我用咗花生油+漿糊棒後，已經解決咗塞料 ...
高級嘍囉發表於 7/6/2017 01:56

塞料最大問題源於管道摩擦力,唔係用油潤滑就解決到,始終油會俾膠料帶走,而一般嘅食用油係呢帶溫度都會冒煙
會影響打印結果
花生油D算係指標唔治本嘅策略,都係諗計搵D見過大幅拋光嘅輸料管道或者改用PTFE管直入熱頭嘅方式運行好小小

作者: 高級嘍囉 時間: 2017-6-11 21:44

部idbox X軸爆啤玲，可以長休了。

作者: ustkl 時間: 2017-6-11 21:52

回覆 43# 高級嘍囉

爆啤玲?? 啤玲好難爆的。是怎麼一回事呢?

作者: 高級嘍囉 時間: 2017-6-11 22:05

應該係馬達條動力膠帶調校得太緊。

作者: alancck 時間: 2017-6-11 22:47

部idbox X軸爆啤玲，可以長休了。
高級嘍囉發表於 2017/6/11 21:44

應該可以上淘佬入返貨，換咗佢囉

作者: 高級嘍囉 時間: 2017-6-11 23:03

去Amazon買左2期書，有齊全套6條膠帶+4粒F686ZZ。

上淘寶睇過，啲價錢可以相差好遠，真係唔知點揀。

作者: osmond 時間: 2017-6-12 00:17

去Amazon買左2期書，有齊全套6條膠帶+4粒F686ZZ。

上淘寶睇過，啲價錢可以相差好遠，真係唔知點揀。 ...
高級嘍囉發表於 2017-6-11 23:03

可唔可以比條link我,我找唔到。thx

作者: alancck 時間: 2017-6-12 06:46

去Amazon買左2期書，有齊全套6條膠帶+4粒F686ZZ。

上淘寶睇過，啲價錢可以相差好遠，真係唔知點揀。 ...
高級嘍囉發表於 2017/6/11 23:03

淘佬買野睇運氣，不過應該唔係好貴

作者: 高級嘍囉 時間: 2017-6-12 07:25

本帖最後由高級嘍囉於 2017-6-12 07:32 編輯

可唔可以比條link我,我找唔到。thx
osmond 發表於 2017-6-12 00:17

日版書嘅零件link可以睇哩度，搵返想要零件嘅期數：
https://deagostini.jp/select/series_list.php?title_code=MT2

可以直接在此網頁只買零件，不過只寄日本要用轉運，所以我去日本amazon買書可以直接寄香港，仲平過喺香港買香港版

Amazon網址：
https://www.amazon.co.jp/s/ref=s ... sort=date-desc-rank

另外，RS要HK$72一粒啤鈴，仲要兩粒起

http://hken.rs-online.com/web/p/ball-bearings/0540306/

作者: iceman76 時間: 2017-6-12 10:57

回覆 50# 高級嘍囉

上淘寶買o野, 唔中咪再買囉, F686ZZ。都係2 蚊粒.

作者: osmond 時間: 2017-6-12 11:27

日版書嘅零件link可以睇哩度，搵返想要零件嘅期數：

可以直接在此網頁只買零件，不過只寄日本要用轉運 ...
高級嘍囉發表於 2017-6-12 07:25

唔該曬!
