作者: ansion 時間: 2017-1-12 19:47 標題: 采用光通+菲镜 LCD光固化机器的光分布不匀
本帖最後由 ansion 於 2017-1-12 20:05 編輯
现在淘X上有几款LCD光固化，基本上都采用光通+菲镜的方案，我们早期试验的版本都系用甘架方案，但近排购置左一部UV光强计，实际测试之后发现，这种方案其实一样存在光分布不匀的问题，而且仲系好严重，中心光强和边缘的光强差左一半，难怪有D买左尼种机器的朋友反映，边缘都打不好。既使树脂的灵敏高D，边缘可以打印，也会造成零件固化不匀，使零件开裂。我地而家重新设计过光路，推翻尼种方案，解决光分布不匀的问题。

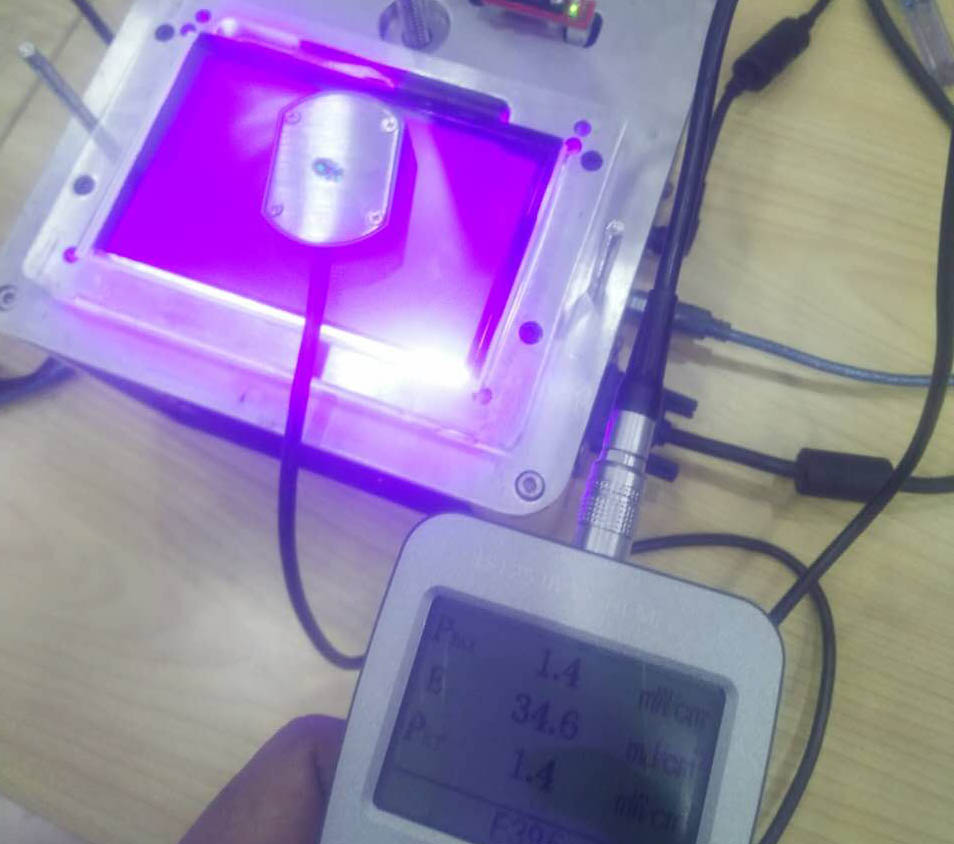

中心照度是1.4mw/cm2

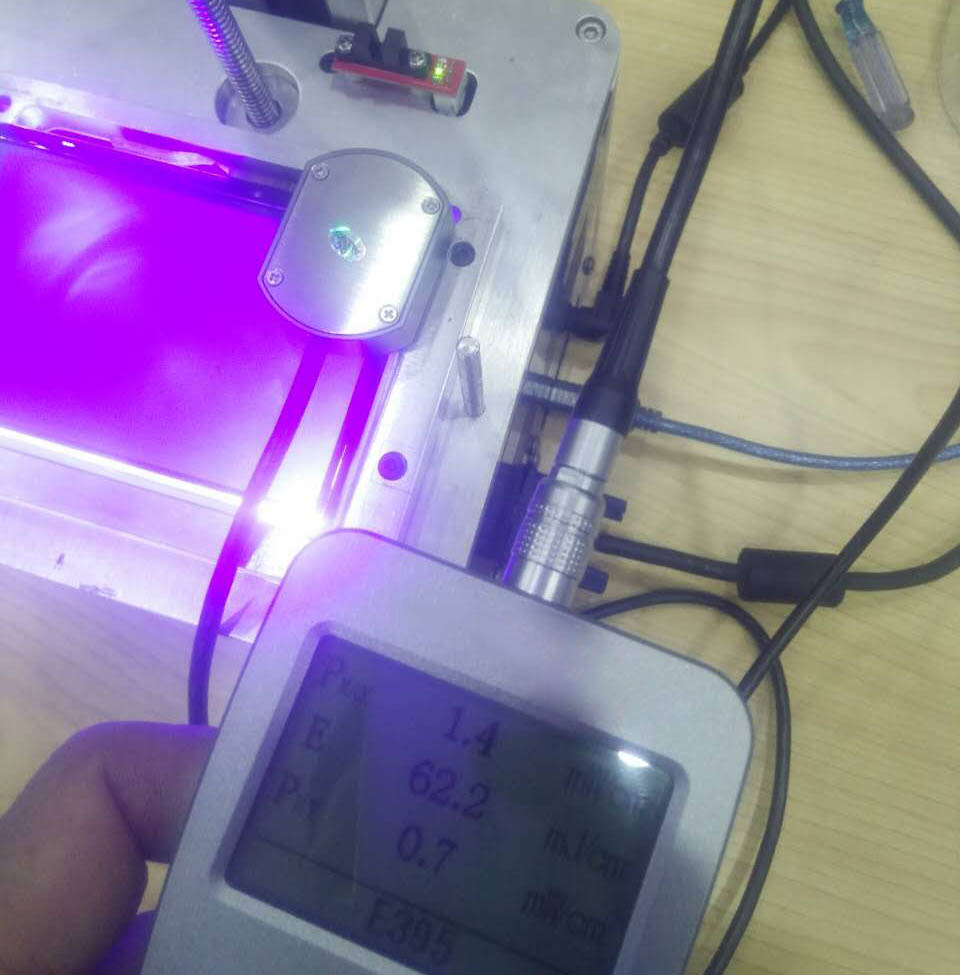

边缘照度是0.7mw/cm2
圖片附件: 280803880635192537.jpg (2017-1-12 19:42, 107.78 KB) / 下載次數 46https://h0.hkepc.com/forum/attachment.php?aid=1953072&k=603b241b1c53b6b84577aee1a6f7729a&t=1781949586&sid=38cbJkaVLr
圖片附件: 279078220607757860.jpg (2017-1-12 19:43, 93.93 KB) / 下載次數 50https://h0.hkepc.com/forum/attachment.php?aid=1953073&k=fce055ecfe4533810b3765118902ec45&t=1781949586&sid=38cbJkaVLr
作者: ustkl 時間: 2017-1-12 20:35
回復 1 #ansion
可改用LED列陣。
via HKEPC Reader for Android
作者: andyngo 時間: 2017-1-12 21:37
用光杯最平
作者: Offer 時間: 2017-1-12 21:46
回覆 1# ansion
有專業儀器真好，至少可以幫助設計及產品QC
作者: marcowing 時間: 2017-1-13 11:32
miniq有件野一直都印唔到,一直都係嗰個位斷開,似係呢個原因.
作者: KSC 時間: 2017-1-13 15:13
本帖最後由 KSC 於 2017-1-13 19:57 編輯
回復 ansion
可改用LED列陣。
via HKEPC Reader for Android
ustkl 發表於 2017-1-12 20:35
還可以用動態背光技術將黑的部份的燈關了，進一步提高質量、省電和延長LED面板壽命
ps:要平的話可以用ML8511 UV sensor ，0~15mW/cm2出1~3V
https://item.taobao.com/item.htm ... &_u=d8am57tb3fa
隨便整個arduino+OLED都顯示到，係要找個參考源校正一下就完美
作者: ansion 時間: 2017-2-7 21:32
经过反复的测试论证，终于解决了光分布不均的问题。

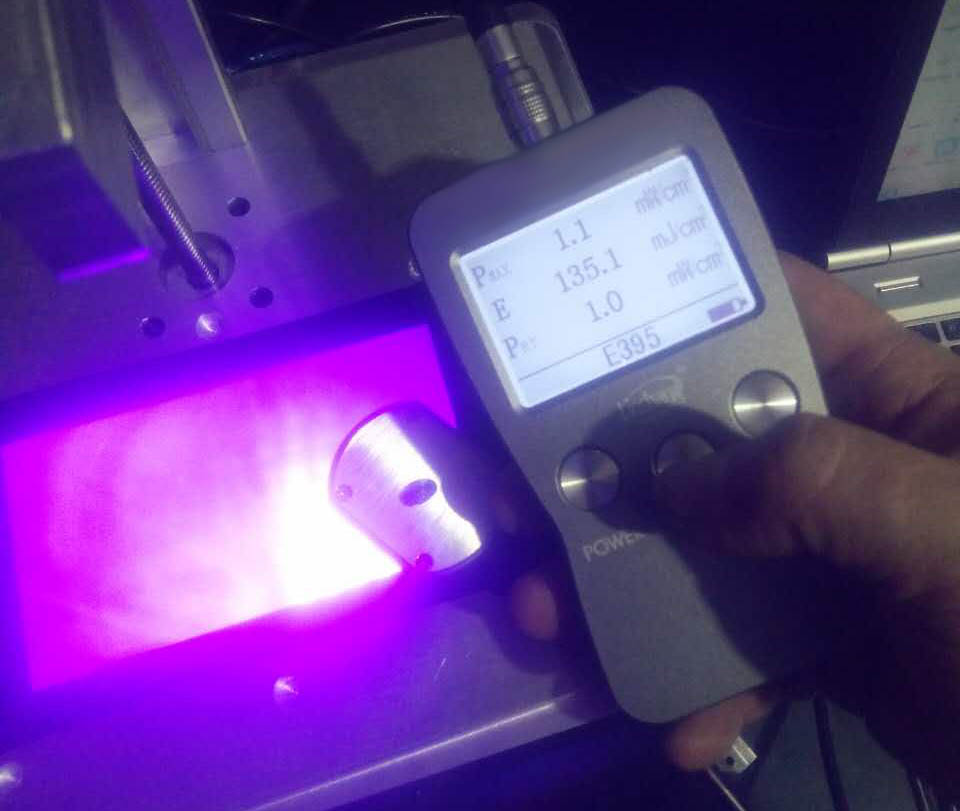

中间位置

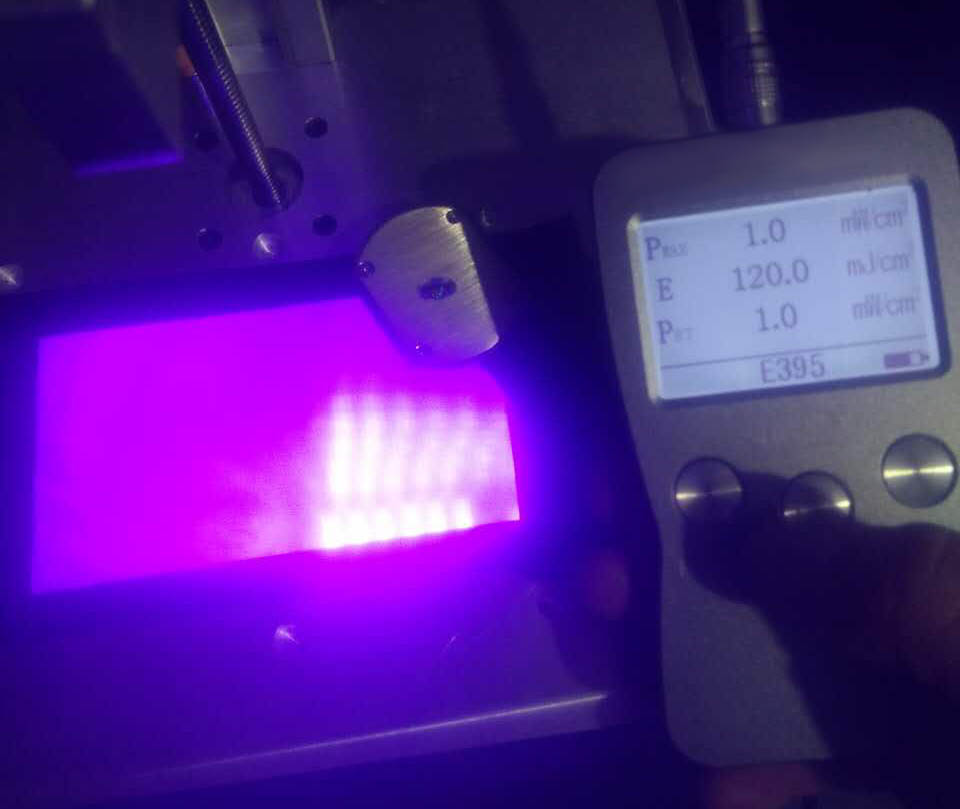

右上位置

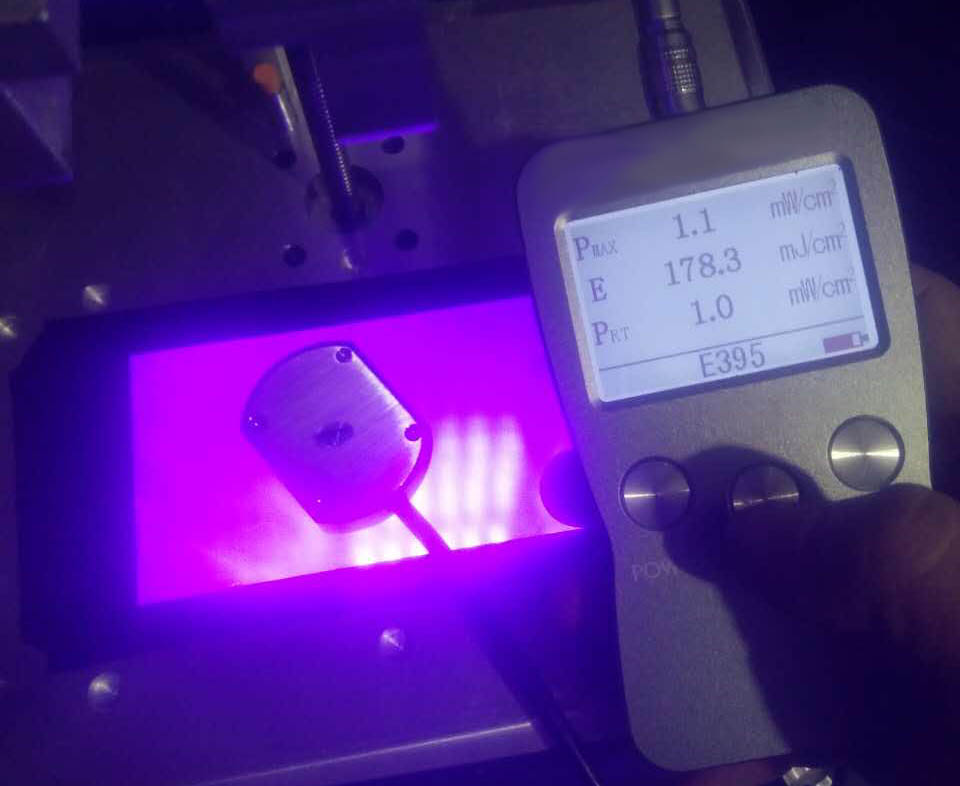

右下位置
圖片附件: 914253903288205763.jpg (2017-2-7 21:31, 71.77 KB) / 下載次數 45https://h0.hkepc.com/forum/attachment.php?aid=1958354&k=d188458b026b5dce88159d2b3d058253&t=1781949586&sid=38cbJkaVLr
圖片附件: 698976290592158249.jpg (2017-2-7 21:31, 62.81 KB) / 下載次數 60https://h0.hkepc.com/forum/attachment.php?aid=1958355&k=52493483e30decb48a75fddc5f82802b&t=1781949586&sid=38cbJkaVLr
圖片附件: 84193587276939343.jpg (2017-2-7 21:31, 81.09 KB) / 下載次數 50https://h0.hkepc.com/forum/attachment.php?aid=1958356&k=fba6132402aa3448c3282b0a84065fa0&t=1781949586&sid=38cbJkaVLr
