作者: kfceric 時間: 2016-10-4 00:14 標題: 終於裝好部 XYZ 機，但打印直位吾直，有移位現像，

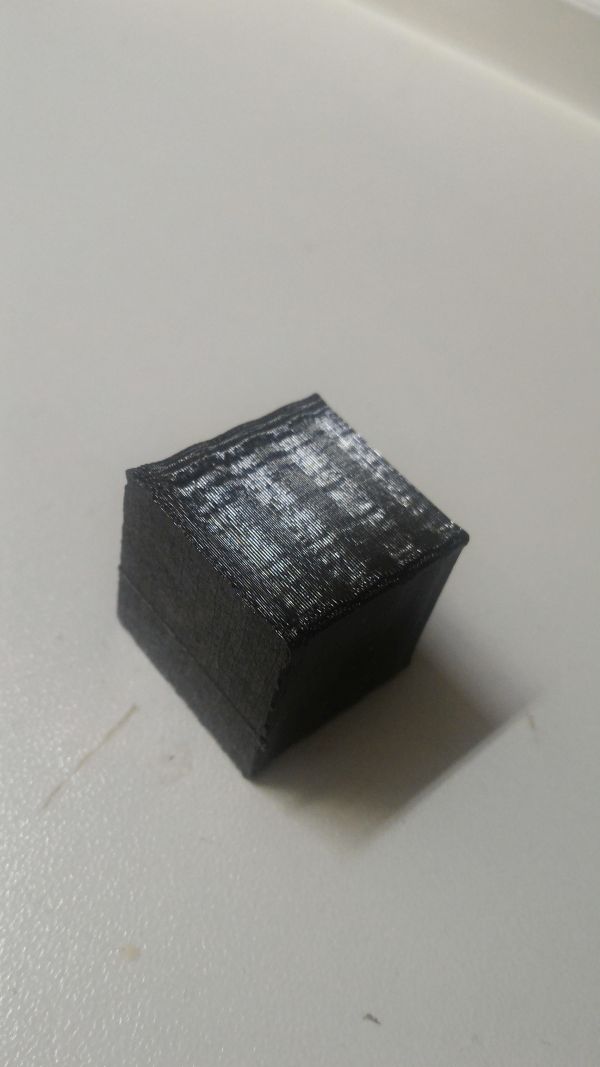

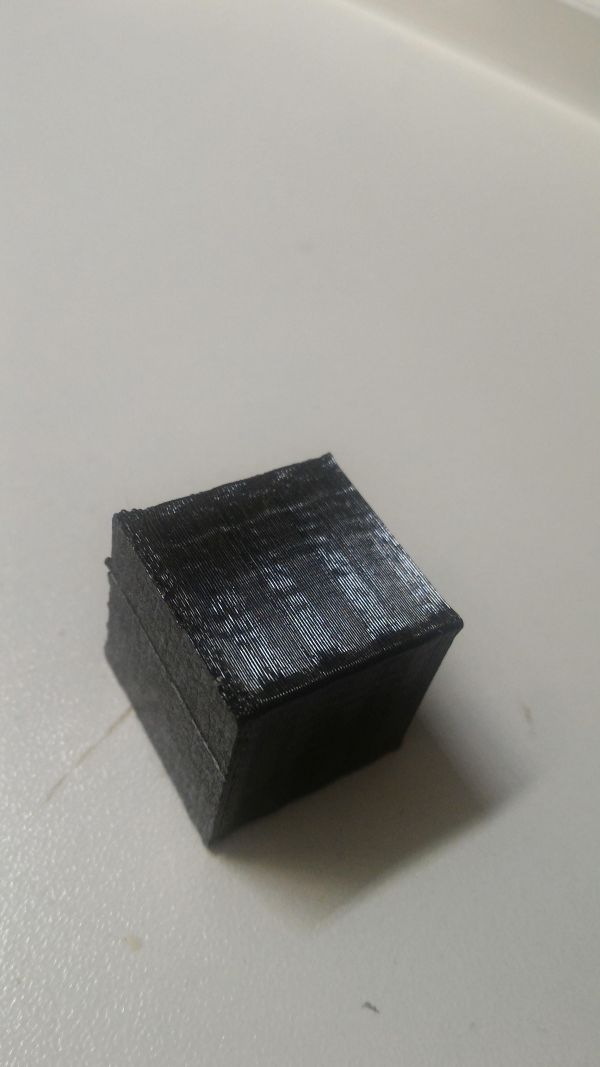

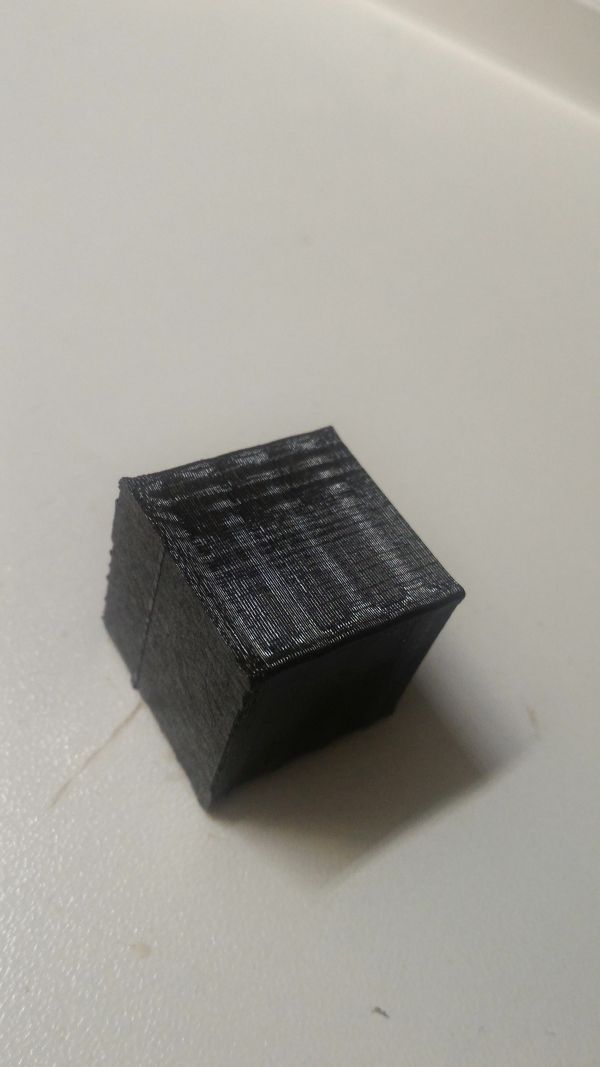

上次買左套XYZ套件，但裝好後發現XY吾正方，近日有點時間，再搞搞佢，終於都搞好 XY，尺寸還可以，但 Z 吾直，但個Ｚ 螺栓看來好正常，有冇用開XYZ的 ching 幫幫手看看是什麼問題。

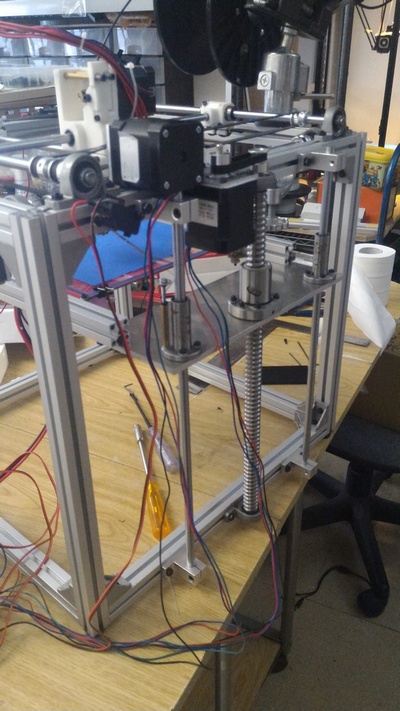

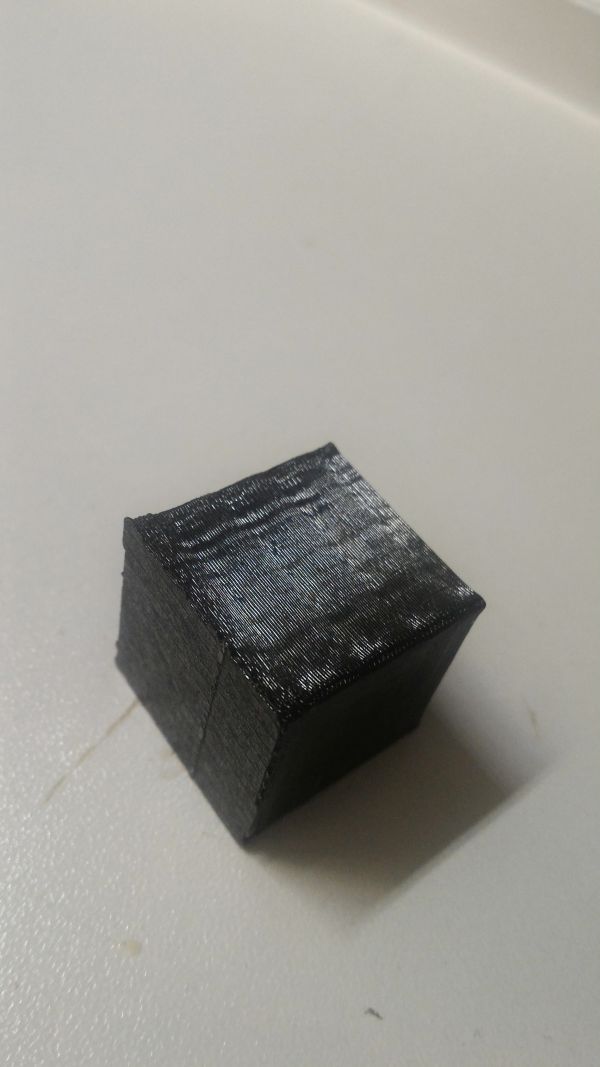

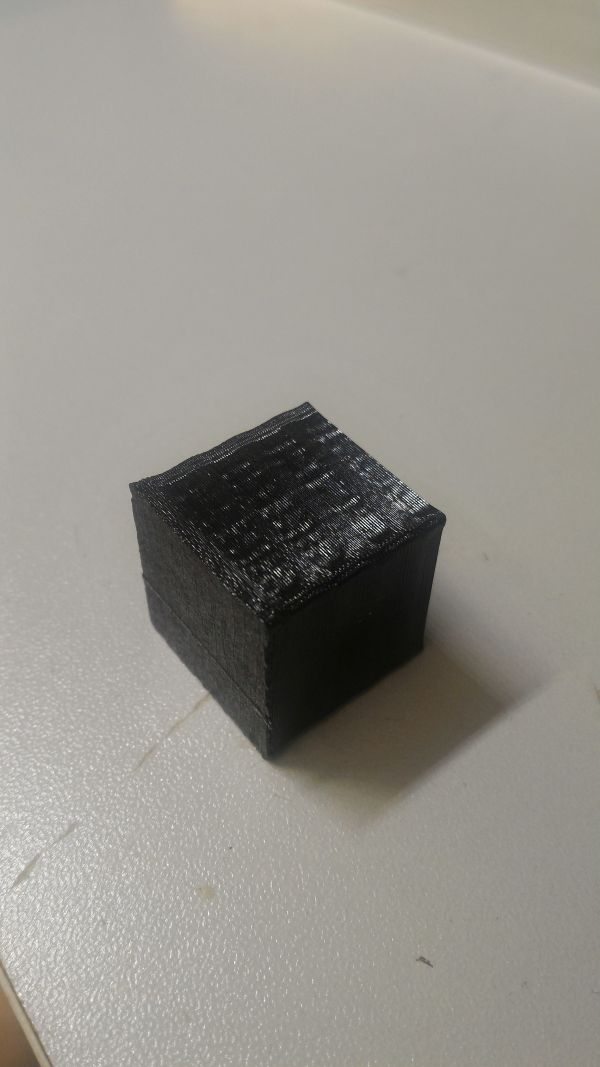

圖片附件: P_20161003_192613-600.jpg (2016-10-4 00:12, 65.67 KB) / 下載次數 29https://h0.hkepc.com/forum/attachment.php?aid=1928017&k=c7bb7cb6489ff158ac208d31a3189437&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161003_192624 (1).jpg (2016-10-4 00:12, 55.15 KB) / 下載次數 36https://h0.hkepc.com/forum/attachment.php?aid=1928018&k=d72fbd859ac61ea31fb29df2a516ea81&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161003_192629.jpg (2016-10-4 00:12, 56.61 KB) / 下載次數 31https://h0.hkepc.com/forum/attachment.php?aid=1928019&k=f1de79c2363fb48b4d158663c13a524e&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161003_192632.jpg (2016-10-4 00:12, 59.76 KB) / 下載次數 45https://h0.hkepc.com/forum/attachment.php?aid=1928020&k=4cb7c8802dc511c2382f52c918ebe19a&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161003_192635.jpg (2016-10-4 00:12, 55.2 KB) / 下載次數 24https://h0.hkepc.com/forum/attachment.php?aid=1928021&k=e6c6e51ea824dbffd4d258bc72d6f912&t=1781548542&sid=18qZWD1BAn
作者: fred2088 時間: 2016-10-4 00:27
回覆 1# kfceric
Z "了" 得好勁 ...
作者: kfceric 時間: 2016-10-4 00:42
係，我以為 Delta機會比較易有這個情況，點知XYZ都會，但Z絲杆已經是用滾珠絲杆，感覺是好緊，沒有空位，又吾覺平台下降有左右移。
作者: fred2088 時間: 2016-10-4 00:43
回覆 3# kfceric
相 ?
是不是MM的 B1 ...
作者: ustkl 時間: 2016-10-4 00:59
咁有pattern似係滾珠絲杆出事, 支絲杆頂有冇固定?
你試下揾把直尺卡响平台邊再下移Z, feel 下有冇Fing Fing 下。
印頭XY 移動有冇虛位?
作者: marcowing 時間: 2016-10-4 01:21
XYZ套件,我估係I3
作者: darkbear 時間: 2016-10-4 08:46
XZY 有自動調平，你按佢叫你轉幾多你轉幾多就唔會有事，我之前用xyz da vinci pro都是咁
作者: ustkl 時間: 2016-10-4 09:04
回覆 7# darkbear
樓主的XYZ是指機型結構, 不是指品牌。佢部係乜機, 等佢自己開估。
作者: g2david 時間: 2016-10-4 09:08
1. 三支桿垂直角度不一
2. 絲桿有一段有問題
3. 個銅圈有事
4. 平台彈簧震下震下
5. x,y 有虛位，機會小但可能
作者: marcowing 時間: 2016-10-4 10:04
本帖最後由 marcowing 於 2016-10-4 10:08 編輯
我記起喇:
http://www.hkepc.com/forum/viewt ... ghlight=&page=2
俾我會先攪個Z軸啤呤坐.
作者: kfceric 時間: 2016-10-4 10:38
是仿UM2的結構，很結實，冇勿虛位。

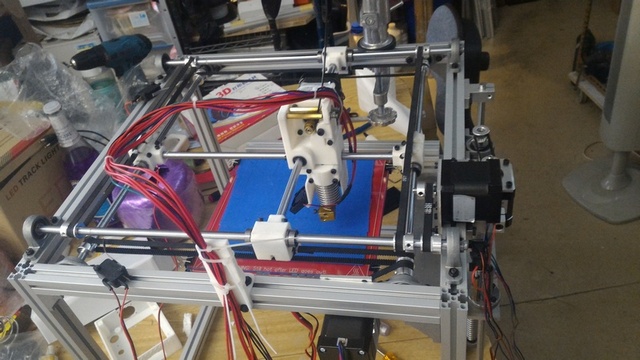

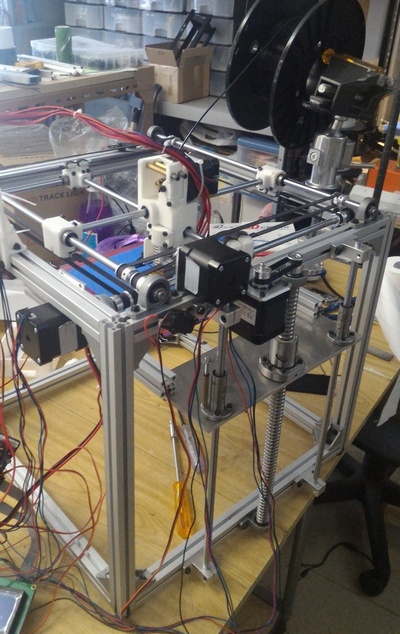

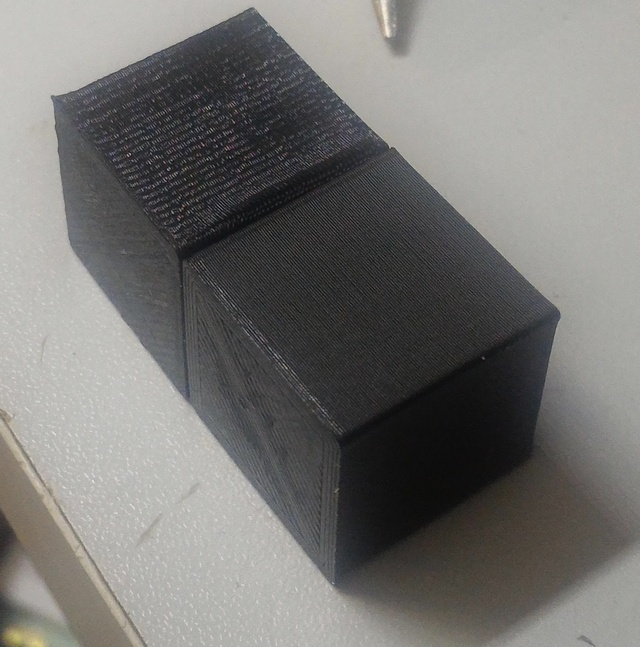

圖片附件: P_20161004_095325_cr.jpg (2016-10-4 10:37, 146.09 KB) / 下載次數 23https://h0.hkepc.com/forum/attachment.php?aid=1928119&k=8ae8ffa00bf0c751dedf750b80eb83c0&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161004_095312.jpg (2016-10-4 10:37, 121.57 KB) / 下載次數 12https://h0.hkepc.com/forum/attachment.php?aid=1928120&k=84f0a5e70c0747b9928ca5967251c6b4&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161004_095305.jpg (2016-10-4 10:37, 140.23 KB) / 下載次數 14https://h0.hkepc.com/forum/attachment.php?aid=1928121&k=5055ca0e0bfb4bee40c9e4cd83e4b592&t=1781548542&sid=18qZWD1BAn
作者: g2david 時間: 2016-10-4 10:44
Check Z-axis.
1. Rods are straight or not
Take out your belt and use your hand and feel it.
作者: ustkl 時間: 2016-10-4 11:16
本帖最後由 ustkl 於 2016-10-4 11:18 編輯
回覆 11# kfceric
睇返部機D相, 支絲扞出問題機會很大。這點打破了我對國產滾珠絲桿的看法。原來差起來會比普通絲桿差。
由於絲桿可能有規律性弯曲。相比之下果兩支Z光軸又好似香雞咁, 平台跟住絲桿弯曲移動, 光軸又管唔死佢。結果印成咁。
解決方法, 唔駛$的, Z軸上面帶輪盡量貼齊上實, 拆左下面管絲桿的bearing.由得佢fing fing 下。咁管住Z直線就交返俾對香雞光軸。你可以試下用住先, 睇下有冇改善。
部機D設計真係好求其
作者: fred2088 時間: 2016-10-4 12:03
回覆 13# ustkl
XY都有問題 ...
作者: kfceric 時間: 2016-10-4 12:18
XY 尺寸OK，方形沒有變形，尺寸差小小，100mm差0.1-0.2mm
作者: ustkl 時間: 2016-10-4 12:20
回覆 14# fred2088
XY 有冇問題就未知。 但佢Z有規律性pattern 就應是Z軸問題。
作者: fred2088 時間: 2016-10-4 12:23
回復 16 #ustkl
因為行X或Y都唔直
via HKEPC Reader for Android
作者: ustkl 時間: 2016-10-4 12:37
回覆 17# fred2088
XY 唔直 D pattern 唔係咁。唔直都好, 印正方時印頭每層都應在相同位置。唔直最大影響係首層Tune極唔平。如果XY有虛位, Z pattern 係會不規則。
作者: marcowing 時間: 2016-10-4 13:12
回覆 13# ustkl
未必條絲桿有問題，嗰啲壓鑄啤呤坐肯定係唔準，頂底各一個加絲桿嗰個共三點，拗住左條桿，同埋頂又俾皮帶扯住，幾點拉住條桿走唔到正圓，同意成個底啤呤坐拆左應該會改善，再好啲應該要攪皮帶拉絲桿個問題
via HKEPC Ionic Reader v1.4.2 - iPhone
作者: lunxg 時間: 2016-10-4 13:13
如果是Z有問題,個PATTERN會跟Z的行程有關
如轉一圈行4MM的1604絲桿
個PATTERN就是4MM重覆一次
作者: kfceric 時間: 2016-10-4 13:45
已經吾扣絲杆底部個Mount，效果好左，直番啦，但都未夠我部delta 機效果，不過個平台側左2mm左右，要整個 Z 組拆開再組裝看看可否改善。
作者: ustkl 時間: 2016-10-4 14:10
層之間的順滑度，XYZ 機要做得好靚先可以追上Delta.
作者: marcowing 時間: 2016-10-4 16:18
已經吾扣絲杆底部個Mount，效果好左，直番啦，但都未夠我部delta 機效果，不過個平台側左2mm左右，要整個 Z ...
kfceric 發表於 2016-10-4 13:45
望落仲有得救,甩左個滾珠啤呤座淨係行兩條光軸睇下順唔順,啲光軸MOUNT都係極有可能唔準.
在右鬆螺絲仲得已移位.
前後要挫個座或者攝介子,跟住照TUNE埋條絲桿應該可以爽用.
應該可以玩足一日
作者: alexhon 時間: 2016-10-4 17:36
我覺得是皮帶問題，z軸不會咁~
作者: ustkl 時間: 2016-10-4 18:00
回覆 24# alexhon
如果拆在底個bearing 座可以改善, 咁絕對是絲桿的問題。
作者: kfceric 時間: 2016-10-4 22:08
已經拆左成組Z組件，初步測量絲杆應該是直的，問題應該是Z平台上的絲杆管位吾係好準，而我又因為看到個絲杆個孔好大，Z平台是3mm孔，但絲杆的固定孔是6mm，我見差異咁大，加左個Washer在絲杆的固定孔，使可以定返個中心孔，但可能Z平台絲杆孔吾係好準，反而要除去D washer，先定好光軸和絲杆平行，最後先因定個絲杆和平台位。現時尺寸應該是平衡的，明天再試試印個立方看看。
作者: kfceric 時間: 2016-10-4 22:34
順便講一下這套套件，都幾多問題:
1)用國標2020，用吾到自T形螺絲，下下要先穿定螺絲在鋁槽內，非常難裝。搞個外架都成日。
2)好多零件mounting孔都好大下，要時時手動調整先可以用，不能一裝到位。
3)個effector是近程，但入線個設計吾好，好難入線和換絲，(又要自已畫個新的)
4)個皮帶扣位吾好裝，好難拉緊和固定條皮帶。
5)扣住個十字杆個膠件好弱和吾係好緊，調個十字平衡都搞左好久，睇來又要搞個新的。
6) D步進馬達吾係好靚，應該係三十蚊貨仔。
7) 打印效果未知，希望會好過我D delta 機。
早知自已買料搞個部好過，原先唸往兩天搞好，點知咁多日都動搞緊，由急需都變成吾急了。如果有 Ching 想買這部，要唸唸。
作者: bam1a 時間: 2016-10-4 23:26
本帖最後由 bam1a 於 2016-10-5 01:27 編輯
順便講一下這套套件，都幾多問題:
1)用國標2020，用吾到自T形螺絲，下下要先穿定螺絲在鋁槽內，非常難裝。 ...
kfceric 發表於 5/10/2016 00:34
國標好處係可以塞一般絲母（塞方形比較有多小小着數）而唔使使用特專俾V-slot（歐標）鋁材嘅T型絲母，假如D打印件無落坑畀絲母塞嘅話，咁就皆大歡喜啦
又係一個唔謹慎嘅謬誤
作者: kfceric 時間: 2016-10-5 08:59
國標2020因為吾可以用ㄒ螺絲，你想加一些配件，便要拆開個接駁，入絲母或縲絲，而且佢設計是用縲絲，縲絲在槽內移動時會kick下kick下。
作者: kfceric 時間: 2016-10-5 19:59
今天又搞了一天，還是不行，試過不接底下的定位，但會拉側個平台，因為馬達是在絲杆的側邊用皮帶拉動，會有拉力拉動絲杆，需要下面的園定位才可以保持平台水平，現時全部絲杆和光軸都調到平衡，頂位和底部已經差別很小，再固定平台上絲杆，但效果一樣，Z有波浪，而且有規律，距離都是4mm左右，現時放鬆了絲杆底下的固定位，好了些小，但一樣有波浪。真係玩死。睇來要換絲杆，正問緊供應商點處理。
作者: kfceric 時間: 2016-10-5 20:04
我見好小Z的設計是這樣做的，多數是步進在底下，直接推絲杆，而且絲杆另一頭多數是空接，沒有固定位，現時這樣的設計是否會對絲杆要求太高，還是絲杆太差。
作者: ustkl 時間: 2016-10-5 21:11
本帖最後由 ustkl 於 2016-10-5 21:14 編輯
回覆 31# kfceric
pattern 剛好4mm, 元凶絲桿都係走唔甩。你好在仲有部印得嘅機。可以試試改motor 直出。印個聯軸器用住先。
http://www.thingiverse.com/search/page:2?q=Coupling&sa=
作者: kfceric 時間: 2016-10-5 23:00
我有絲杆和5mm 轉 8mm聯軸器，我會畫個步進支架和絲杆轉接器(佢個絲杆太大)，明天有點忙，可能要後天才有時間搞。
作者: kfceric 時間: 2016-10-10 23:59
終於搞了二天，把原來的絲杆改為直驅，但一樣Z波浪，最後換了普通的絲杆，改底部直驅，現時大致上是直的，但有兩個角位線條吾靚，和向絲杆的面，層之間吾順滑。現時要把Z Step 參數由 640 改為1600，但每次開機都會變回 640。在LCD上也沒有save 設定的位置。是否要灌個新的Marlin上去才可解決。
層之間的接合，還未到我部MM機的效果。

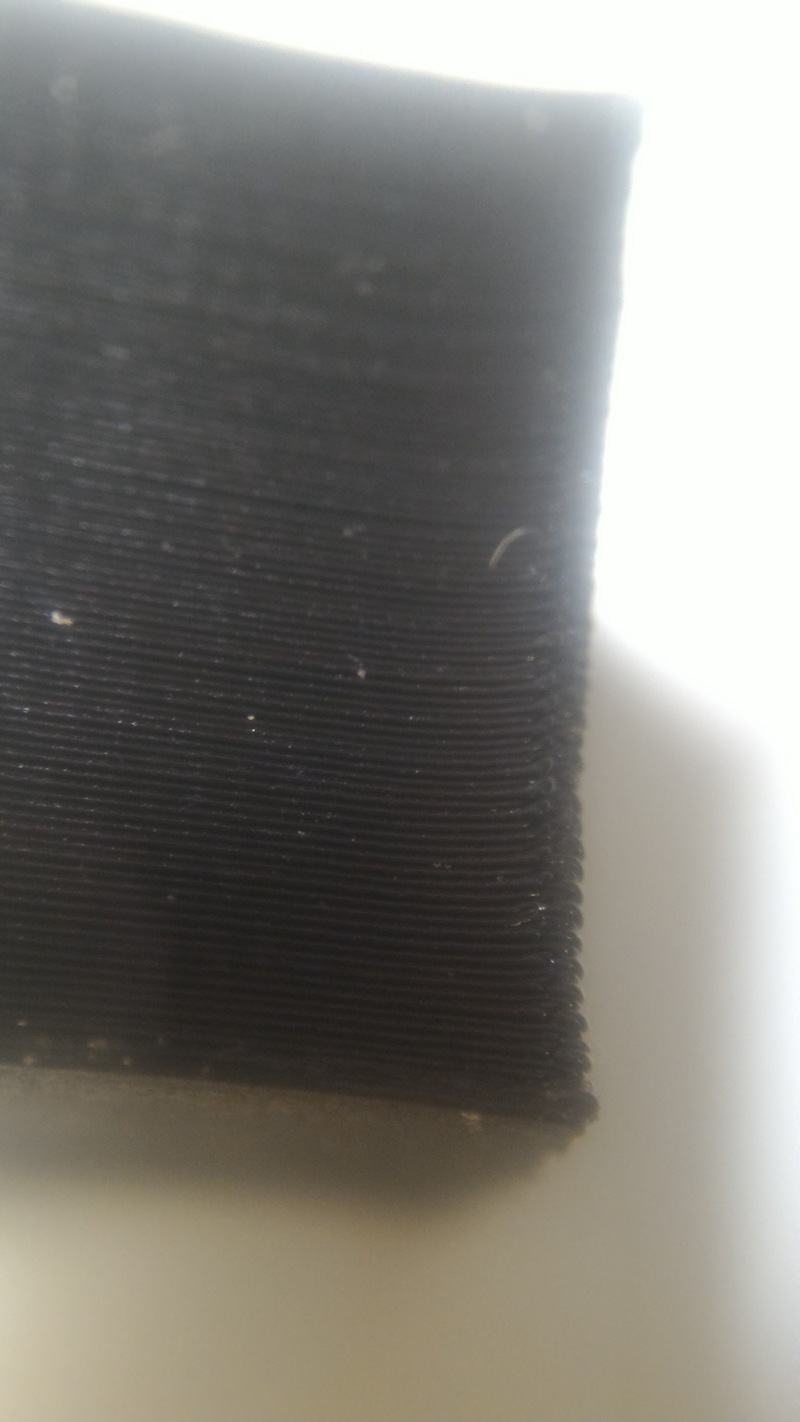

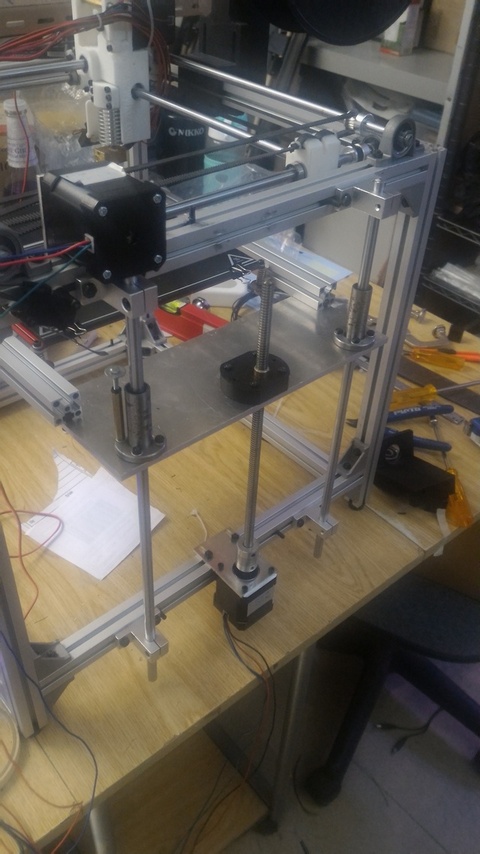

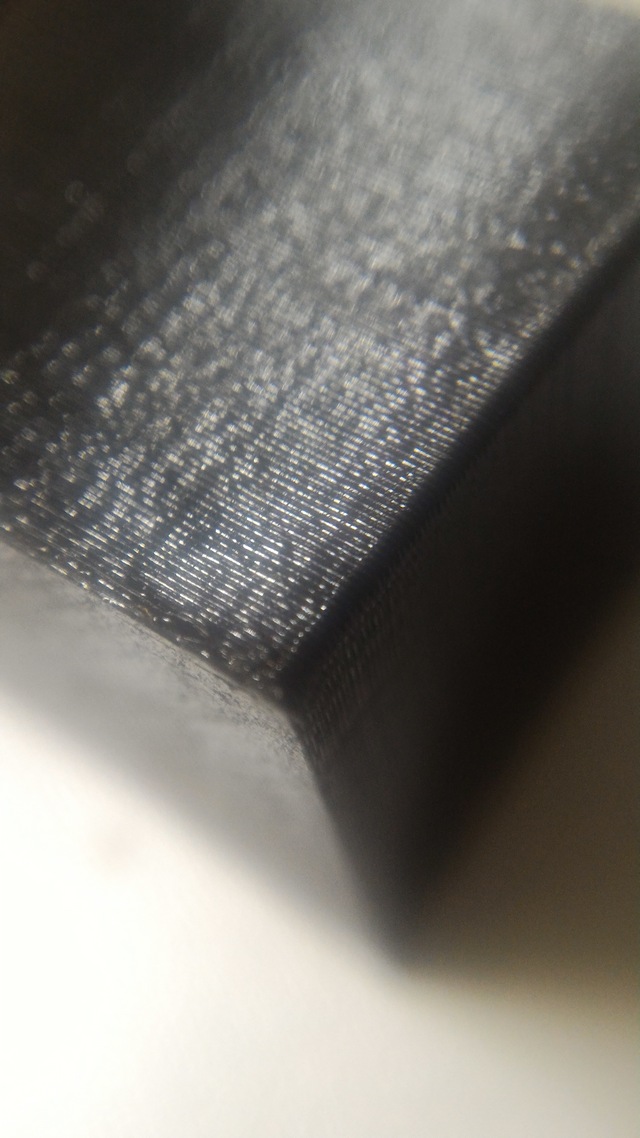

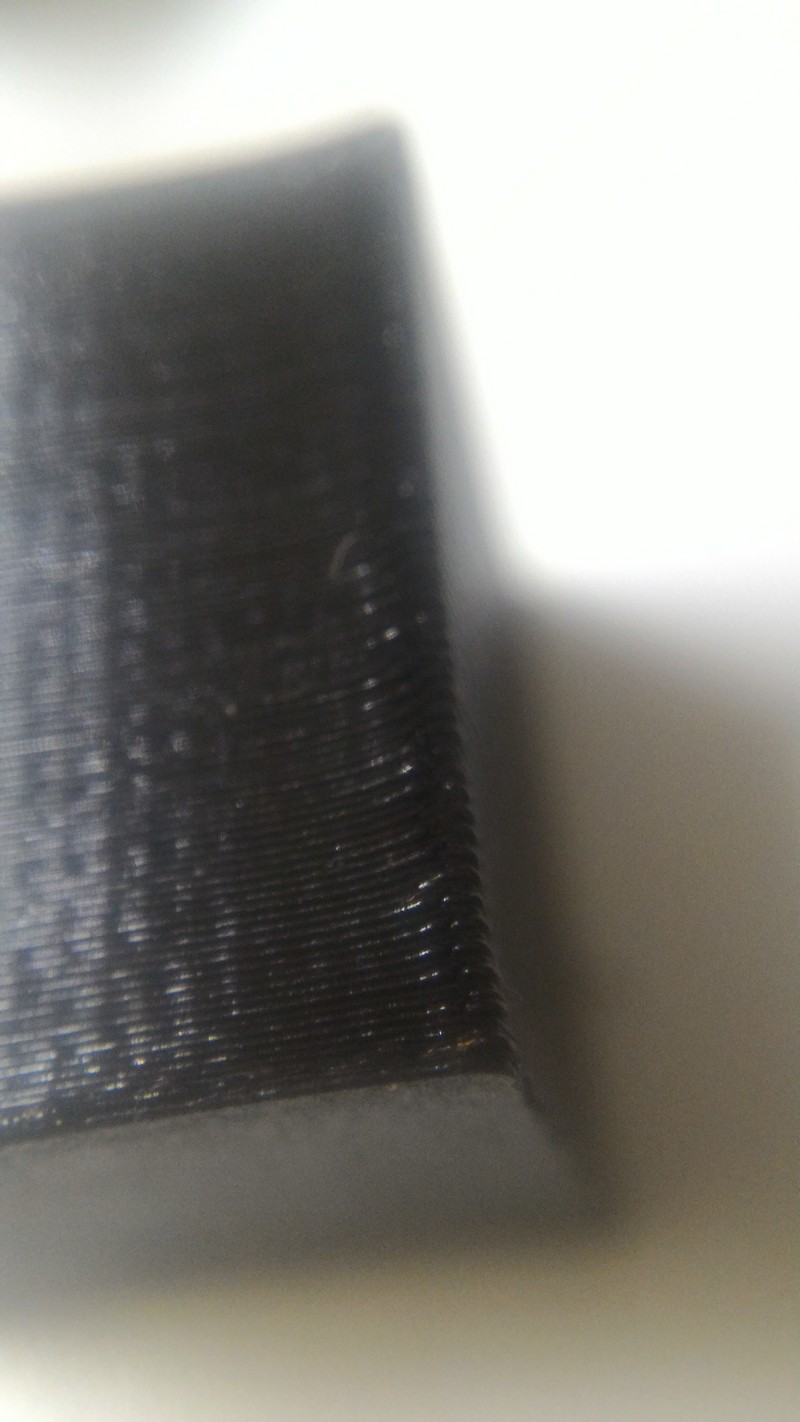

圖片附件: P_20161010_193706.jpg (2016-10-10 23:57, 149.79 KB) / 下載次數 13https://h0.hkepc.com/forum/attachment.php?aid=1929685&k=90e8faa5b3fa5d11c467bb7cf61d6258&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161010_193645.jpg (2016-10-10 23:57, 142.58 KB) / 下載次數 14https://h0.hkepc.com/forum/attachment.php?aid=1929686&k=8fca70d70d9a119800e3c36d690c0567&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161010_193633.jpg (2016-10-10 23:57, 140.27 KB) / 下載次數 11https://h0.hkepc.com/forum/attachment.php?aid=1929687&k=2424eedc679d06314b263399b1f5887d&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161010_193543_cr.jpg (2016-10-10 23:57, 144.71 KB) / 下載次數 10https://h0.hkepc.com/forum/attachment.php?aid=1929688&k=778190b32cea363a67ffcc2a32fd4e33&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161010_193531_cr.jpg (2016-10-10 23:57, 141.5 KB) / 下載次數 11https://h0.hkepc.com/forum/attachment.php?aid=1929689&k=56be83e11bfd068569696a38c27ffb8f&t=1781548542&sid=18qZWD1BAn
圖片附件: P_20161010_193440.jpg (2016-10-10 23:57, 147.61 KB) / 下載次數 13https://h0.hkepc.com/forum/attachment.php?aid=1929690&k=92cfa9863f733d303c960605c0fc45b1&t=1781548542&sid=18qZWD1BAn
作者: ustkl 時間: 2016-10-11 00:55
本帖最後由 ustkl 於 2016-10-11 01:47 編輯
回覆 34# kfceric
要去返Delta 機的層順滑程度。你呢部野係有排攪。一部Delta 就算係甩皮甩骨嘅MM, 印出來順滑程度都唔會差得去邊。呢個係數學問題。
XYZ 機由於每軸都各自控制, 每軸行走的誤差會完全反影在印件上。Delta 印頭的座標由3軸互動而來。3軸行走的誤差通常都會互相底消。所以印出來較順滑。
XYZ機各軸要造得好靚先會有近似Delta 的順滑感。
作者: kfceric 時間: 2016-10-11 01:11
係呀，我平時看我部機D件都吾覺咁滑，點知對下部新機，原來已經好好了，我會再訂多二條12mm光軸代替個兩件香雞，希望會有改善啦。
重有個問題，我save 吾到個 Z 步進個新設定，是否要再灌個 Firmware.
作者: ustkl 時間: 2016-10-11 01:46
回覆 36# kfceric
LCD 應有 store memory, 如果冇, 試下寫個gcode "M500" 放入SD然後 print from SD, 試下得唔得。
作者: kfceric 時間: 2016-10-11 08:43
LCD上沒有這個選項，我用切片軟件接USB write 過入去，但開機後又是原來的。
作者: ustkl 時間: 2016-10-11 08:53
本帖最後由 ustkl 於 2016-10-11 09:08 編輯
回復 38 #kfceric
可能firmware disable 左個epprom. 咁要重新flash 過firmware.
可以試下玩呢個
https://www.repetier.com/firmware/v092/index.php
via HKEPC Reader for Android
作者: marcowing 時間: 2016-10-11 11:29
呢PART應該輪到攪XY軸,轉彎次次都唔同位.
作者: ustkl 時間: 2016-10-11 12:38
本帖最後由 ustkl 於 2016-10-11 12:40 編輯
回覆 34# kfceric
你之前個post 有 ching題過部機轉軸上的滑塊用左直線軸承。直線軸承只係用來直線運動,唔可以用來轉。你最好淘返幾粒自潤滑铜套換左佢。
https://world.taobao.com/search/ ... 5-PR517-PR854-PR895
作者: kfceric 時間: 2016-10-11 15:17
回復 kfceric
可能firmware disable 左個epprom. 咁要重新flash 過firmware.
可以試下玩呢個
via HKEPC ...
ustkl 發表於 2016-10-11 08:53
我都係比較喜歡Marlin個介面，Repetier 個介面好像冇咁靚仔。
作者: hon2013 時間: 2016-10-12 10:18
回覆 34# kfceric
呢個角位係轉層，有收膠後再開始動作。似乎retraction未tune好。
另外角位或微細位上彎:
https://www.simplify3d.com/support/print-quality-troubleshooting/#curling-or-rough-corners
呢兩粒都係XYZ印？

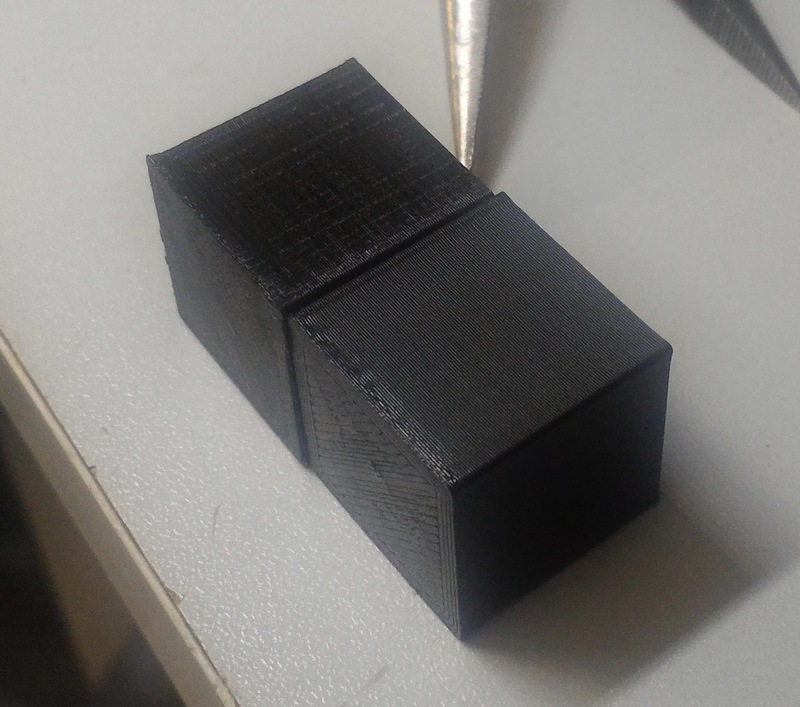

作者: kfceric 時間: 2016-10-12 11:10
有兩個角位係咁，對面個兩個角又吾太差。比較合理。
下邊個個是Delta 機印的，上邊個個是新機。
作者: vichui 時間: 2016-10-12 12:06
終於搞了二天，把原來的絲杆改為直驅，但一樣Z波浪，最後換了普通的絲杆，改底部直驅，現時大致上是直的， ...
kfceric 發表於 2016-10-10 23:59
直接少少講, 呢部機有排tune...
我諗Z軸問題比你想像中細, 我見你有以下問題:
1. 象腳(底部比正常大) --- 平台同銅嘴距離過貼
2. Layer有向上卷的情況 -- 要睇hotend 溫度, 打印速度(尤其是Accel. )有冇set 錯, 仲有出膠量都有影晌.
3. Z 唔直, 好多人會以為係Z軸出問題, 但XYZ機, Z軸行得慢, 除非枝軸係曲的, 否則只要光軸夠力夠直都ok的...
反宜好多時Z 唔直係因為X,Y軸出事, 見議check皮帶鬆緊,過鬆過緊都會影晌座標位置的重覆性, 過鬆過緊重覆性會差Z印出來就唔夠直
另外仿UM2中間兩枝光軸都好影晌的, 直唔直會直接反應係打印上的..
4. 最後見有波絞, 呢個一定要服用滅紋神器先得..
作者: ma_hty 時間: 2016-10-12 15:17
本帖最後由 ma_hty 於 2016-10-12 15:36 編輯
回覆 45# vichui
> 2. Layer有向上卷的情況 -- 要睇hotend 溫度, 打印速度(尤其是Accel. )有冇set 錯, 仲有出膠量都有影晌.
這說錯了. 向上彎, 是因為冷縮熱脹. hotend 溫度最少最少, 也需要能 順利出膠+粘合下層, 溫度 根本不可能降低到 可減輕冷縮熱脹的程度.
出膠量過多, 會有搭搭聲 會令膠件大少不對 甚至令膠件食實噴咀而甩件; 出膠量過少, 會粘不到下層; 出膠量不對, 當然, 問題多多了, 但當中不包括 加劇冷縮熱脹.
打印速度太高, 會令xy面的輪廓 出現較嚴重的花紋問題; 跟向上彎也無關. ( Acceleration 的用意是緩衝, 這數值多多少少, 對實戰打印的意義 只是以用家較難理解的方式 去加減打印速度而已. ^^", 緩衝呀, 就是跑慢... 慢... ... 慢... ... ... 多一點的意思. )
向上彎, 跟膠料有關. PLA 和 ABS 相比, PLA彎得較少. 加打印用風扇, 向上彎問題 亦會有顯著改善. 如果是 PLA 配打印用風扇, 印樓主那小盒, 已不會出現 可見的向上彎情況.
作者: vichui 時間: 2016-10-12 17:11
> 2. Layer有向上卷的情況 -- 要睇hotend 溫度, 打印速度(尤其是Accel. )有冇set 錯, 仲有出膠量都有影晌.
> 這說錯了. 向上彎, 是因為冷縮熱脹. hotend 溫度最少最少, 也需要能 順利出膠+粘合下層, 溫度 根本不可能降低到 可減輕冷縮> 熱脹的程度.
> 出膠量過多, 會有搭搭聲 會令膠件大少不對 甚至令膠件食實噴咀而甩件; 出膠量過少, 會粘不到下層; 出膠量不對, 當然, 問題多
> 多了, 但當中不包括 加劇冷縮熱脹.
> 打印速度太高, 會令xy面的輪廓 出現較嚴重的花紋問題; 跟向上彎也無關. ( Acceleration 的用意是緩衝, 這數值多多少少, 對實
> 戰打印的意義 只是以用家較難理解的方式 去加減打印速度而已. ^^", 緩衝呀, 就是跑慢... 慢... ... 慢... ... ... 多一點的意思. )
> 向上彎, 跟膠料有關. PLA 和 ABS 相比, PLA彎得較少. 加打印用風扇, 向上彎問題 亦會有顯著改善. 如果是 PLA 配打印用風扇,
> 印樓主那小盒, 已不會出現 可見的向上彎情況.
一般而言, 你的說法沒錯, 但係hotend 溫度"順利出膠+能粘合下層"唔等同合適溫度,唔合適的溫度係絕對會加劇上彎的情況, 尤其是睇相唔見有打印用風扇..
而Acceleration係因為marlin 計數有bug(唔知fix左未), 速度變化時間太短會出錯膠量, 尤其是infill轉outline, outline轉infill時.
Acceleration是用來計linear interpolate, 即係由速度a加速/減速到b時要用多少時間... 即係好似跑車成日講的0-100要多少秒一樣
但3dp來說就算marlin 冇bug, Acceleration太短太快, extractor都會跟唔到出錯膠...
作者: ma_hty 時間: 2016-10-12 17:36
回覆 47# vichui
^^" 說加速率嘛...
http://www.hkepc.com/forum/viewthread.php?tid=1983941
http://www.hkepc.com/forum/redir ... 50&ptid=2315530
作者: g2david 時間: 2016-10-12 17:38
1. 最好換過個咀，買$5 個 d. $1,$2咀有蚊
2. 玻璃定铝板？應該唔平。有 auto leveling 就唔用 g29.
3. 如果你成日唔痴底，多數唔平，X丫，或z。
作者: hon2013 時間: 2016-10-13 10:00
下邊個個是Delta 機印的，上邊個個是新機。 ...
kfceric 發表於 2016-10-12 11:10
最好po xyz印果粒四面睇睇
