作者: EPIx86    時間: 2016-9-3 16:27     標題: LV8729一體RAMPS板測試

本帖最後由 EPIx86 於 2016-9-3 16:49 編輯

一直與Kossel Mini團購廠家有聯繫,

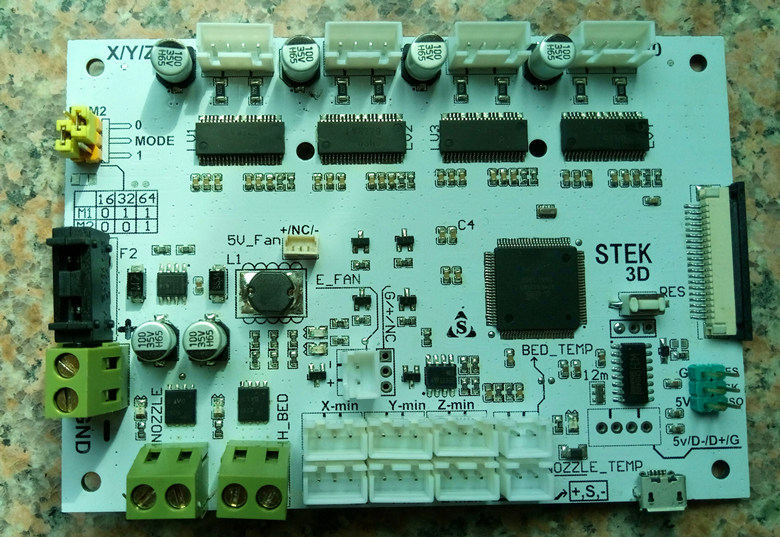

上兩周拿到呢款LV8729的一體主板,開始測試.

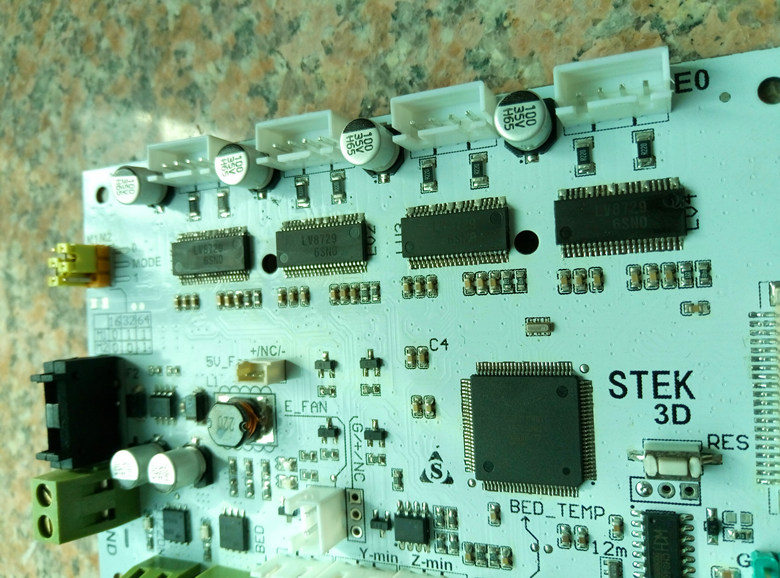

屬RAMPS類型主板, MEGA2560主控器配四隻LV8729電機驅動.
增加FUSE同埋使用PC底板封裝的MOS管.
8729呢款驅動各位ching有發帖測試,

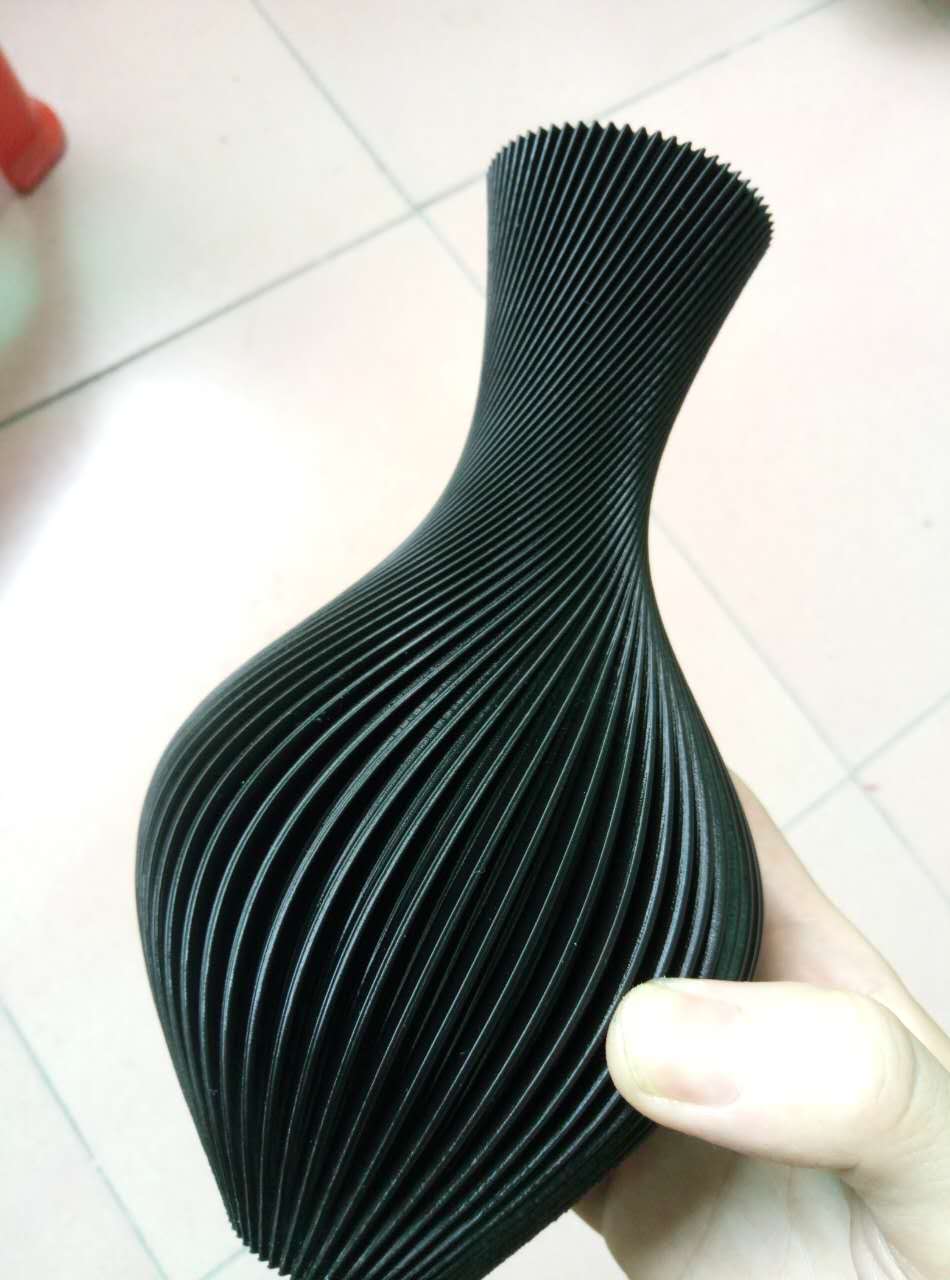

我試過1/32細分效果唔錯,1/64細分print野會出問題,應該系Kossel機運算量大既原因?

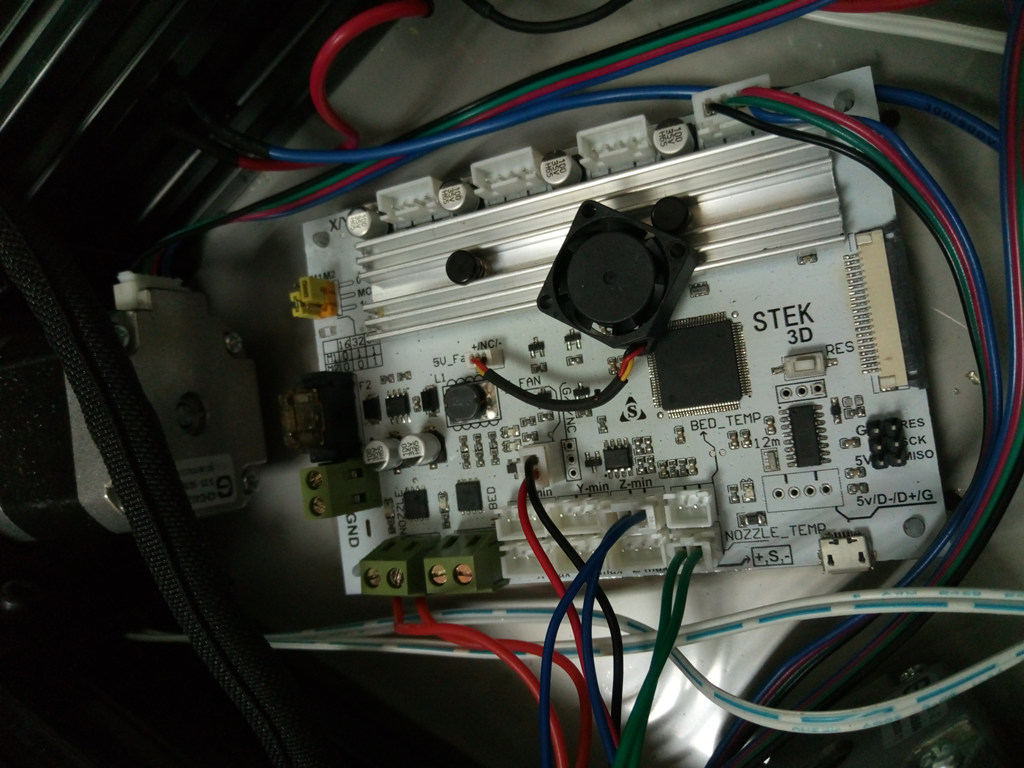

呢個驅動主打靜音,高細分,但發熱比較嚴重,要裝大型散熱器同埋用風扇吹住就最好.

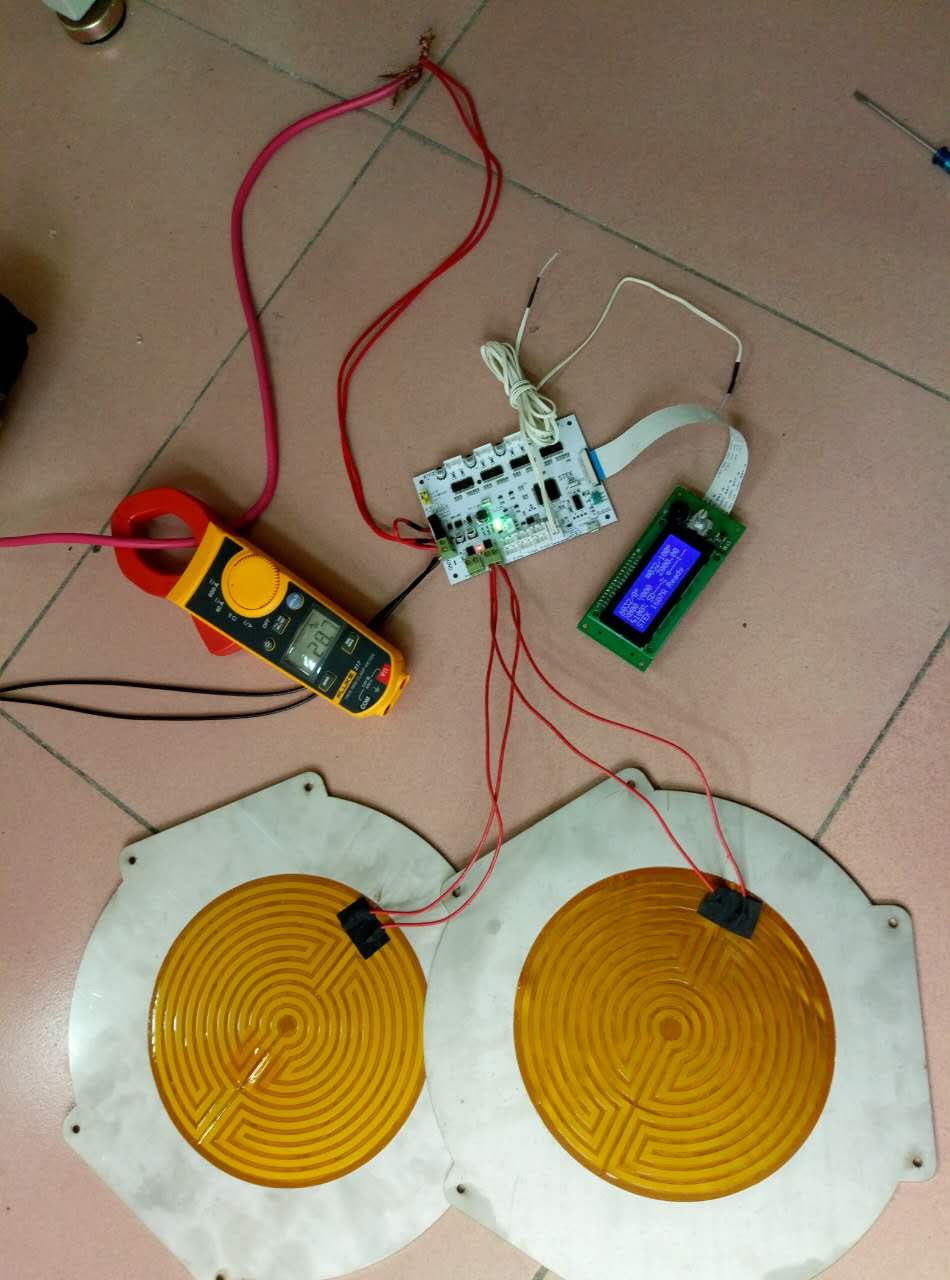

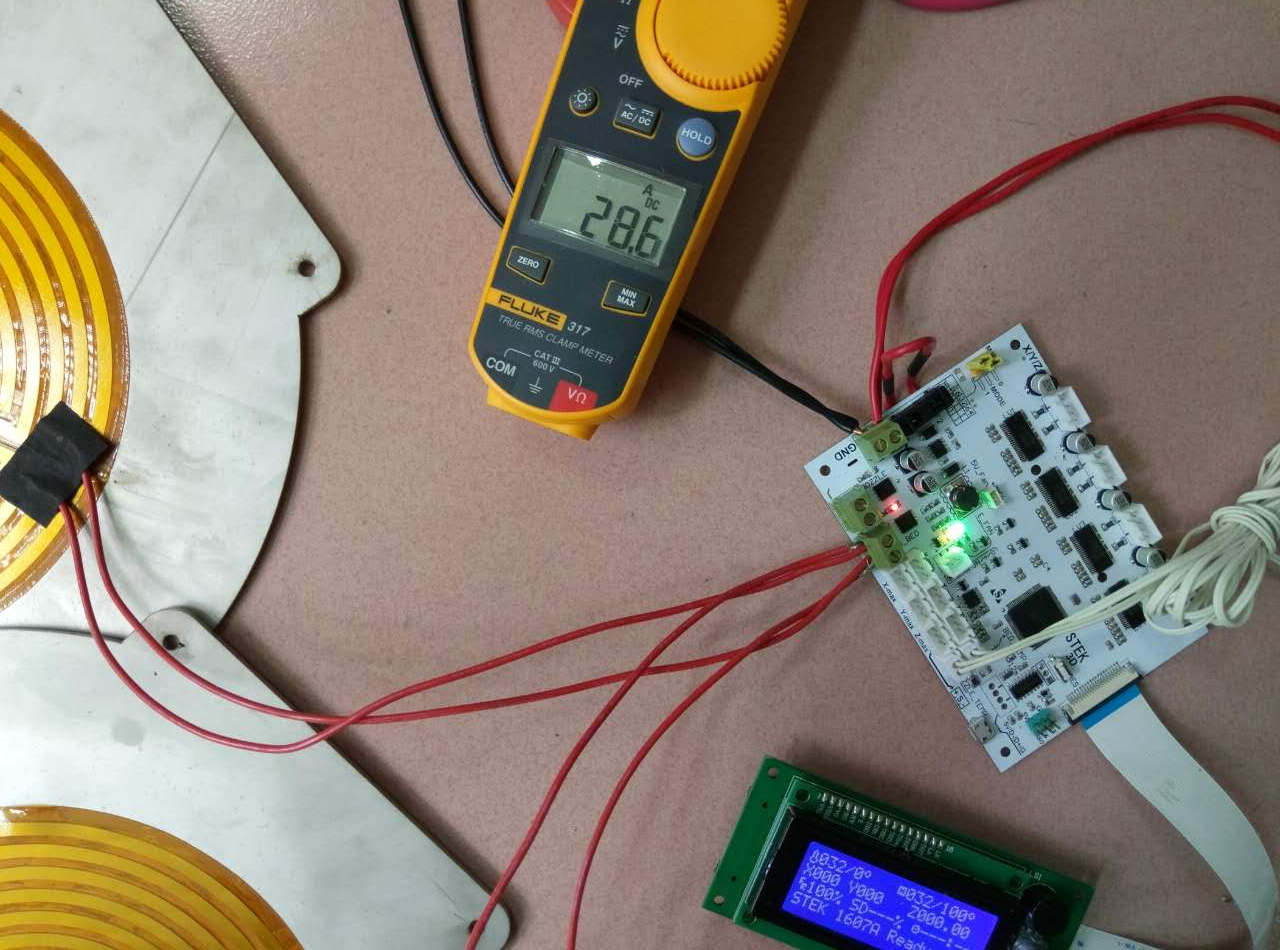

廠家測試,兩片熱床同步加熱,28A電流無問題.



圖片附件: 533867765724327723.jpg (2016-9-3 16:27, 148.27 KB) / 下載次數 40
https://h0.hkepc.com/forum/attachment.php?aid=1919662&k=6fc4fc099d8efc45814f09d8ec9b3ff2&t=1781484288&sid=3NrJVZVATV



圖片附件: 554982547774552369.jpg (2016-9-3 16:27, 143.04 KB) / 下載次數 32
https://h0.hkepc.com/forum/attachment.php?aid=1919663&k=fd4af6dc9e23603e416b9345e6291fff&t=1781484288&sid=3NrJVZVATV



圖片附件: 248802174981187925.jpg (2016-9-3 16:27, 146.74 KB) / 下載次數 32
https://h0.hkepc.com/forum/attachment.php?aid=1919664&k=a4ea1ea6cc2814055629a5f957058007&t=1781484288&sid=3NrJVZVATV



圖片附件: 53319157159640075.jpg (2016-9-3 16:27, 79.53 KB) / 下載次數 38
https://h0.hkepc.com/forum/attachment.php?aid=1919665&k=f5f568c22bffe85d9f2a4c74b75e2cc0&t=1781484288&sid=3NrJVZVATV



圖片附件: 321070454917506093.jpg (2016-9-3 16:47, 143.07 KB) / 下載次數 35
https://h0.hkepc.com/forum/attachment.php?aid=1919672&k=9a8902304c09baeb2b16862535b700ec&t=1781484288&sid=3NrJVZVATV



圖片附件: 204728966457992940.jpg (2016-9-3 16:49, 144.15 KB) / 下載次數 36
https://h0.hkepc.com/forum/attachment.php?aid=1919673&k=5f88d211bea2b2e7b424155634bff2ba&t=1781484288&sid=3NrJVZVATV

---

作者: whitechunk    時間: 2016-9-3 17:08

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: andyngo    時間: 2016-9-3 17:38




   LV8729最高支持128细分

---

作者: Super169    時間: 2016-9-3 18:37



應該唔關粒 2560 既事， 係粒驅動做既。

---

作者: Offer    時間: 2016-9-3 19:34

2560在delta 推32细分是極限了

---

作者: CoffeeCup    時間: 2016-9-5 13:13


CPU唔够快？

---

作者: ma_hty    時間: 2016-9-5 13:26

回覆 1# EPIx86

> 廠家測試,兩片熱床同步加熱,28A電流無問題.

唉... 何苦要推功率呢.  亂推功率而出事案例 還不夠多嗎?  功率夠用就好了, 大功率不等於勁.

---

作者: Offer    時間: 2016-9-5 14:36




    Yes

---

作者: EPIx86    時間: 2016-9-5 15:16

回覆 7# ma_hty


    開林寶就要下下踩到標底?
   呢D極限測試系為左證明唔會發熱燒板姐.

---

作者: ma_hty    時間: 2016-9-5 17:32

本帖最後由 ma_hty 於 2016-9-5 18:55 編輯

回覆 9# EPIx86

如果是想說明最大電流, 說一個數值已成.  請別暗示或明示 大功率是好事.  低檔而又要用上大功率的家居電器 是多著的 (如 電暖爐), 大功率 並不等於 技術高 或 好勁  之類;  剛剛相反, 會一點入門的電子知識, 已經可以狂推功率, 然後... (電熱水袋爆熱水 致毀容 , 12V噴頭強用24V推 致火災... )...

還有, 最大電流數值, 只是個簡單的硬體安排而已 (如果你知道你在做什麼的話...).  像你這麼 煞有介事+圖文並荗地 高聲說: "我剛學會了一些入門的電子知識", 項目還要是大功率喎, 實在叫人寒心呢.

---

作者: CoffeeCup    時間: 2016-9-5 17:37


How much does this board cost?

---

作者: palpatrick    時間: 2016-9-5 18:49

回復 1 #EPIx86

話時話16Mhz 8 bits CPU 上1/32細分已經好勉強，有點兒浪費!

戰鬥碗

---

作者: CoffeeCup    時間: 2016-9-7 22:31

Where to buy? thanks

---

作者: Offer    時間: 2016-9-7 22:48




    自己上淘宝旺旺ironman佢未上架

---

作者: CoffeeCup    時間: 2016-9-7 23:17

thanks
