標題: [測試] 齊齊改裝 Kossel Mini [打印本頁]

---

作者: dj-x    時間: 2016-9-3 01:37     標題: 齊齊改裝 Kossel Mini

整左D parts 改善團購的 Kossel mini

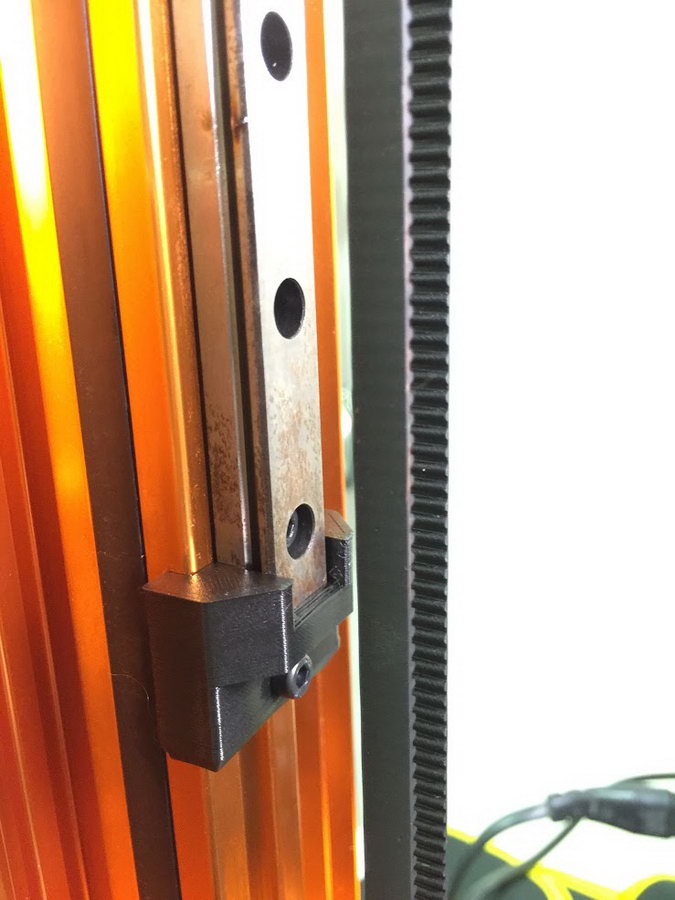

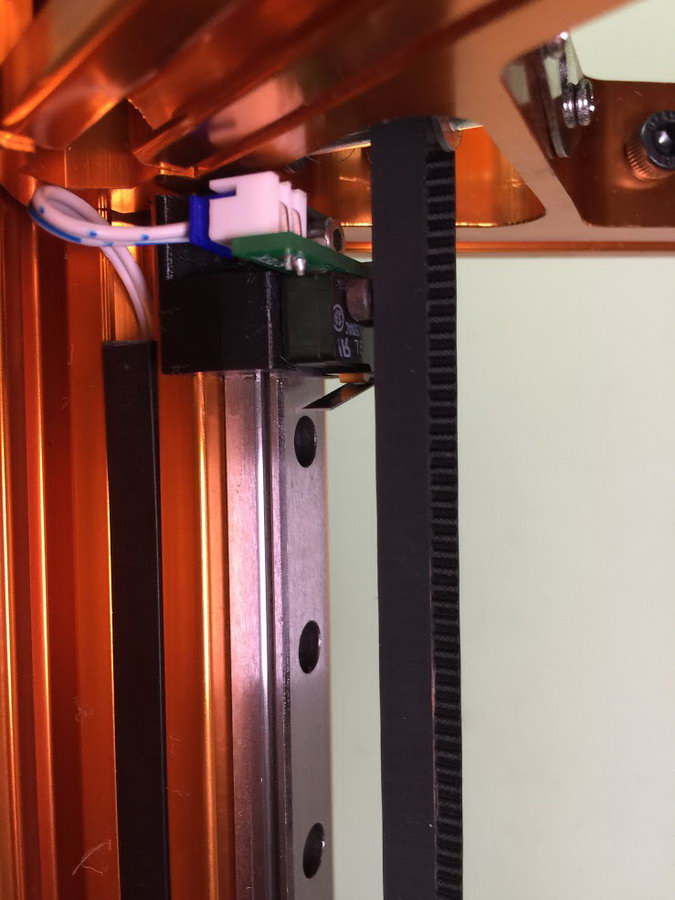

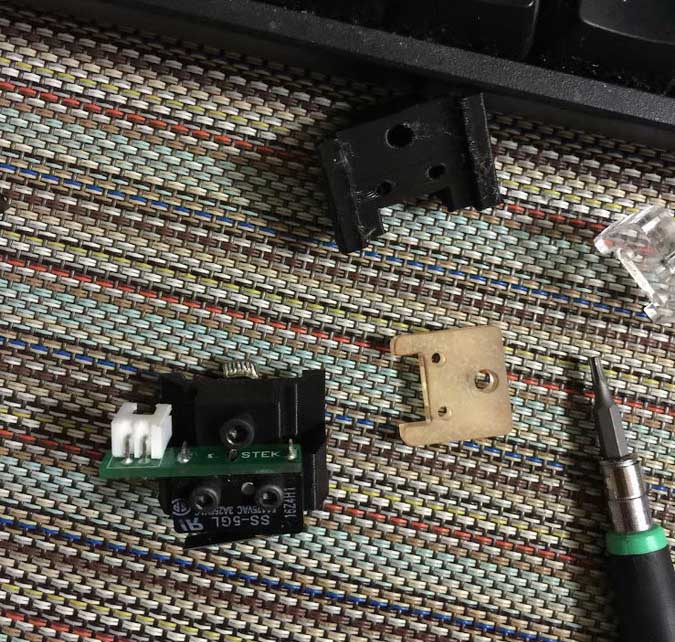

線軌 holder

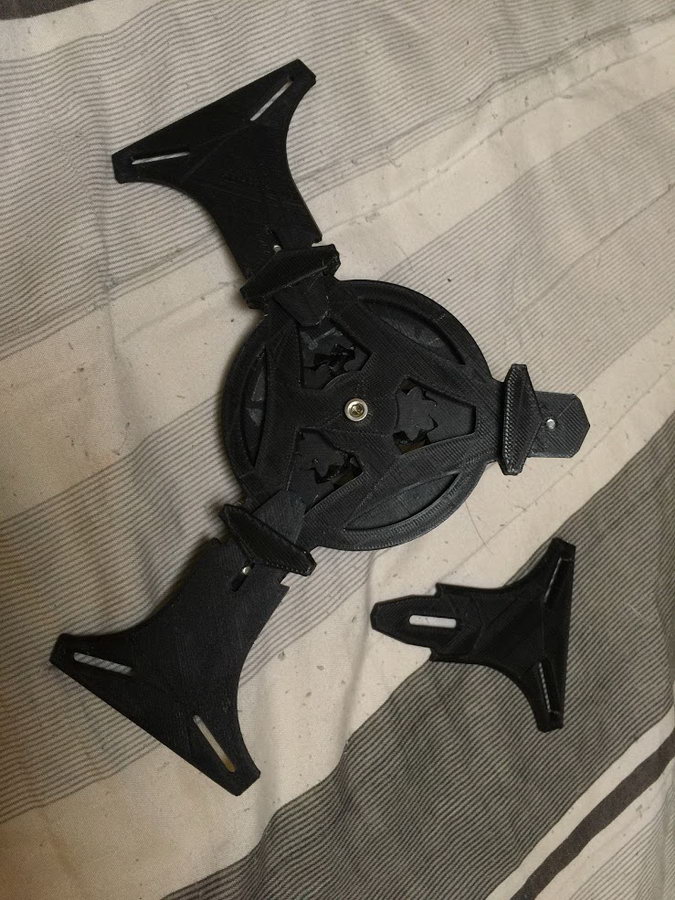

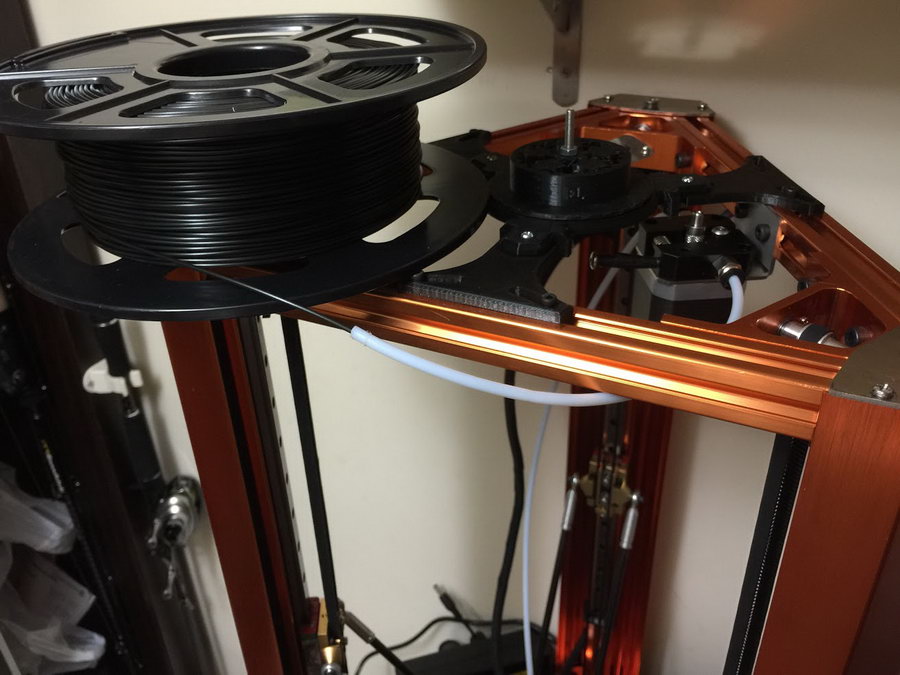

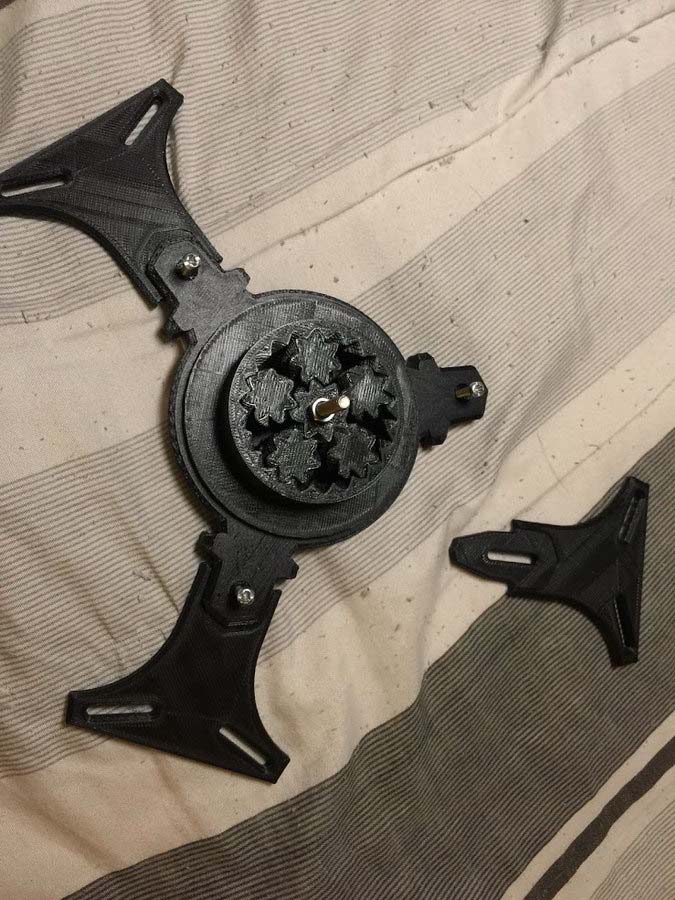

耗材架




圖片附件: IMG_5330_resize.JPG (2016-9-3 01:35, 141.05 KB) / 下載次數 166
https://h0.hkepc.com/forum/attachment.php?aid=1919569&k=4614d9a5fa1ee921ddc9b68a0a305fd7&t=1781554525&sid=J38ysmKtab



圖片附件: IMG_5354_resize.JPG (2016-9-3 01:35, 79.05 KB) / 下載次數 143
https://h0.hkepc.com/forum/attachment.php?aid=1919570&k=c932edd56a77162df6879a272761f445&t=1781554525&sid=J38ysmKtab



圖片附件: IMG_5355_resize.JPG (2016-9-3 01:35, 81.39 KB) / 下載次數 156
https://h0.hkepc.com/forum/attachment.php?aid=1919571&k=3d31633331fdd938e6f4d8ef29170142&t=1781554525&sid=J38ysmKtab



圖片附件: IMG_5356_resize.JPG (2016-9-3 01:35, 94.65 KB) / 下載次數 144
https://h0.hkepc.com/forum/attachment.php?aid=1919572&k=786942978f306be915600f0474a1ec42&t=1781554525&sid=J38ysmKtab



圖片附件: IMG_5329_resize.JPG (2016-9-3 01:36, 131.58 KB) / 下載次數 151
https://h0.hkepc.com/forum/attachment.php?aid=1919573&k=a238c23b7f999da7de2bdf859f6d7793&t=1781554525&sid=J38ysmKtab



圖片附件: IMG_5347_resize.JPG (2016-9-3 01:36, 141.59 KB) / 下載次數 164
https://h0.hkepc.com/forum/attachment.php?aid=1919574&k=73cd0acd93cb44d1bcacf16486f11ef4&t=1781554525&sid=J38ysmKtab

---

作者: Offer    時間: 2016-9-3 07:39




    3DP的原意就是自我複製自我改良

---

作者: g2david    時間: 2016-9-3 11:14

幾靚仔，可否 share parts list 和 stl

---

作者: dj-x    時間: 2016-9-3 13:02

回覆 3# g2david


    要等多幾個鐘, account 登記未夠24 小時分享唔到野

---

作者: whitechunk    時間: 2016-9-3 13:05

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: sk2k    時間: 2016-9-3 13:39

都整左個類似耗材架 .... thing乜乜果度 search 返黎.
原本幾塊膠 long 住真係唔係幾得, 0.5kg 唔太重還可以, 放卷 1kg 上去就會拉得好辛苦咁, retract 得密 d 仲會搞到拉唔郁 jam 埋..

---

作者: dj-x    時間: 2016-9-3 13:57

回覆 6# sk2k


  我初頭都download 左一個, 印出黎先知d 腳唔夠長
宜家我改良呢隻放1kg 耗材上去都見到三隻腳有d 彎
不過耗材碌岩岩好掂到三隻腳既鑼絲

---

作者: dj-x    時間: 2016-9-4 00:29



http://www.thingiverse.com/thing:1750307

---

作者: dj-x    時間: 2016-9-4 00:35

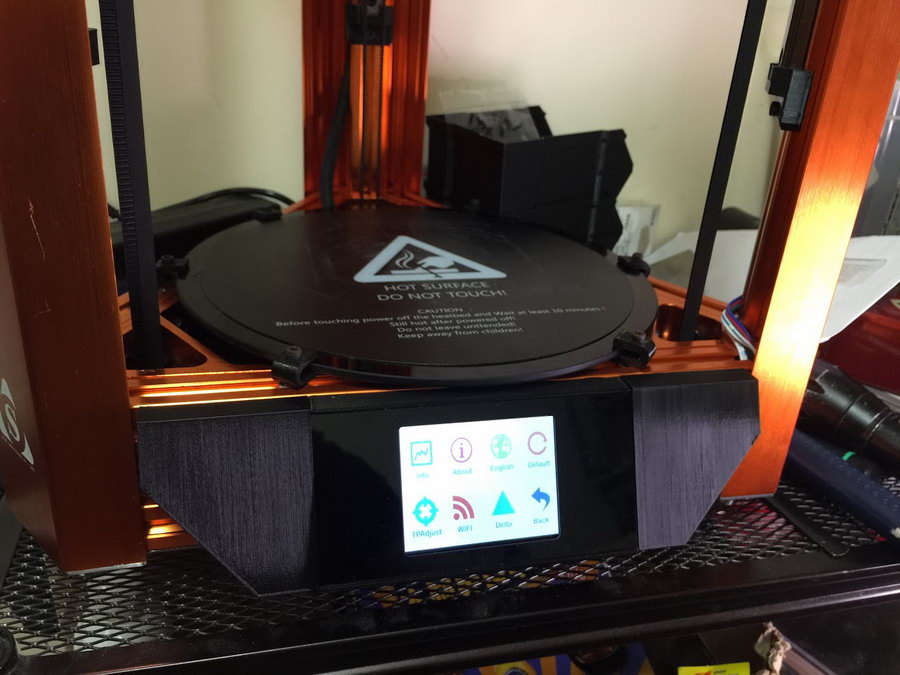

http://www.thingiverse.com/thing:1751775

圖片附件: IMG_5357_resize.JPG (2016-9-4 00:32, 94.3 KB) / 下載次數 146
https://h0.hkepc.com/forum/attachment.php?aid=1919796&k=ae112afb926e5580d831225fa239f6d5&t=1781554525&sid=J38ysmKtab

---

作者: dj-x    時間: 2016-9-4 00:49


http://www.thingiverse.com/thing:1751787

---

作者: sk2k    時間: 2016-9-4 03:36

本帖最後由 sk2k 於 2016-9-4 03:42 編輯



出絲不利係第一個最想搞的問題....    我用 http://www.thingiverse.com/thing:454808   同  http://www.thingiverse.com/thing:1713713
懶得再畫 ... 初頭都無留意 print 出黎唔夠長而且會頂住上唔到落支鋁條, 之後搵到加長版的腳. 完全 good fit..  仲有個好處係可以移過 d , 唔洗上正中間遮住個出絲摩打.

而家條線抽得好順, 唔再好似玩扯大纜扯到行一行咁....

---

作者: dj-x    時間: 2016-9-6 03:28

本帖最後由 dj-x 於 2016-9-6 04:01 編輯

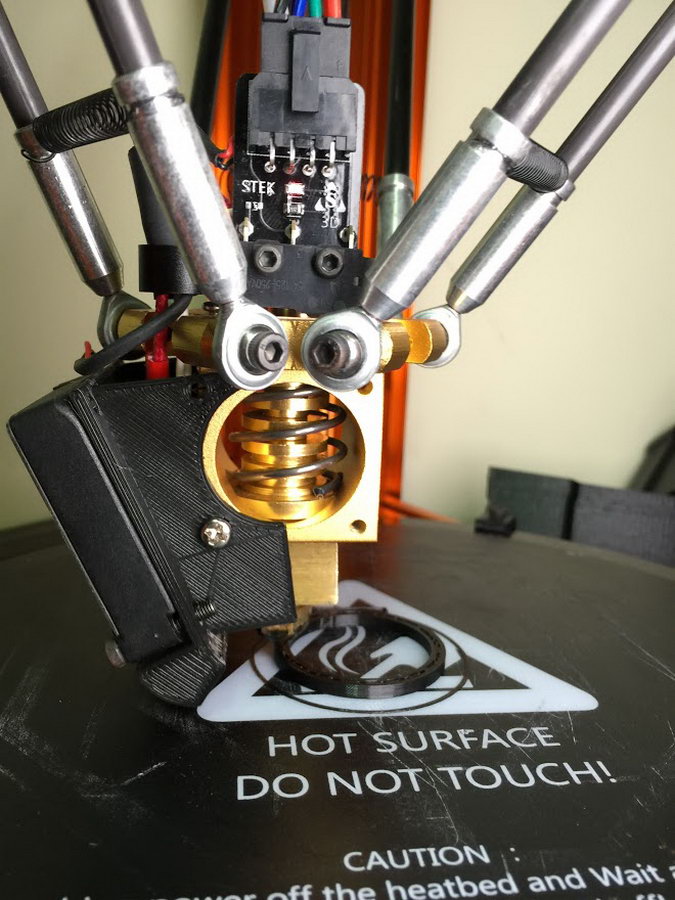

拉絲終結者 v0.1......都係唔掂 好多絲拉左出黎

圖片附件: IMG_5374_resize.JPG (2016-9-6 03:28, 120.17 KB) / 下載次數 129
https://h0.hkepc.com/forum/attachment.php?aid=1920437&k=6663a8ed9625204cced7ed17e1d1503c&t=1781554525&sid=J38ysmKtab

---

作者: suuh    時間: 2016-9-6 17:01

本帖最後由 suuh 於 2016-9-6 17:04 編輯

先謝過dj-x兄之前分享的stl,現在努力打印中！
新風扇mount, 看似增強了support!

---

作者: g2david    時間: 2016-9-6 17:35

這個design 是否膠管直落到咀,  如果係的話, 個人認為是design問題

---

作者: dj-x    時間: 2016-9-6 18:04

回覆 13# suuh


    其實個新風扇mount 頂到電線, 所以剩係上左一粒鏍絲
我本來個構思係用 dyson 風扇罩, 不過solidworks 遇到好多解決唔到既小問題(相對其他3d 軟件)
所以用住呢個版本先

另外因為風扇直吹噴咀, 所以我淘左d 保溫膠

---

作者: dj-x    時間: 2016-9-6 18:12

回覆 14# g2david


    係膠管直落咀, d 蜘蛛絲冇得救?

---

作者: vvserpent    時間: 2016-9-11 10:07

你講既蜘蛛絲是否與以下URL 入面既Stringing or Oozing 一樣?

https://www.simplify3d.com/suppo ... stringing-or-oozing

---

作者: dj-x    時間: 2016-9-11 13:36

回覆 17# vvserpent


    係
溫度降到 170度
回抽 120 / 7mm 都冇乜分別, 仲係有絲

---

作者: g2david    時間: 2016-9-12 23:49

你可以試下加快travel speed + retraction

let say 100 travel + 3mm retraction.

原裝好易有口水.  因為條管插到底, 還有一個很平和大的空間. 抽起後, 就流口水. 原裝E3D V6, 因為銅頭有一段距離, 液態膠不會容易流出.

我用90mm travel, retraction 3mm.  E=440. 會好小小

E3D V5 90mm travel retraction 2mm E=440 就好好多


https://www.matterhackers.com/ar ... st-say-no-to-oozing

---

作者: dj-x    時間: 2016-10-17 01:27

回覆 19# g2david


部機荒廢左好耐....未得閒試 改善拉絲方法
印黎印去XY 比例都唔岩, 首層次次某D位置都印得太貼底

打印平台貼紙都廢左幾張   已經冇乜心機玩部機

---

作者: super_fatman    時間: 2016-10-17 04:56



有無試過手動調平?  我覺得手動好好多, 自動調平都係好易某啲平太低.

---

作者: ustkl    時間: 2016-10-17 11:51

本帖最後由 ustkl 於 2016-10-17 11:53 編輯

回覆 20# dj-x

唔好咁快冇心機住, 你果部機响国產機算是數一數二了。

至於拉絲方面唔知你有幾嚴重, 因為除左機setting之外,料都有關係。如果只係一D好似蜘蛛絲咁幼其實係冇乜所謂。簡單用手搣都可以remove 晒, 不過有D嚴重拉絲, D角好似箭豬咁就有排攪。但如果要求一絲不掛就有D不切實際了。(我印的囡囡都是蜘蛛精)

至於Autolevel, 我研究左好耐, 觀乎各式各類, 接觸和非接觸的都有好多問題。點解個個商家都要有呢個功能? 因為人有我冇咪好蝕囉。要Tune 好個 Autolevel, 不如做好基本的三角一致性。首先check 下六支桿長短是否一致。頂和底是否正3角形(要check其實唔難)。如果OK, firmware 用對的Delta Radius 和 Rod length. 調好3個endstop. 平台誤差會少於0.1mm. 如果首層印0.3 絕對冇問題, 要注意為保首層良好,無論印多小層厚,首層都要0.3mm (0.4印咀), 攪得好 XY 比例都會有改善。

---

作者: dj-x    時間: 2016-10-17 14:12

回覆 21# super_fatman


    有, 手動調平最多一邊太低, 而自動調平經常兩邊太低
用左自動調平真係仲衰左

---

作者: dj-x    時間: 2016-10-17 14:21

回覆 22# ustkl

我指果D拉絲就正正係"蜘蛛絲", 真係幾難清理, 印烏籠果D 仲大鑊

正3角形 要點CHECK 呢?

調3個endstop位置 <== 我宜家每次調完之後 Z=0.2, 再控制噴咀行 XY 行晒四邊, 之後再印首層八掛

---

作者: ustkl    時間: 2016-10-17 14:38

本帖最後由 ustkl 於 2016-10-17 14:42 編輯

回覆 24# dj-x

Kossel 機, 砌好底頂之後。將佢地畳起, 塞三條2020入去串起。再試下轉唔同的角試,返轉又試下。睇下每隻角對唔對位。理論上9條短2020長度一致,只要拍齊上實就應是正三角。

你的是印咀direct probe. 彈弓要有一定彈力。一般effector 在中間時的剛性最強, probe得最準, 但在邊位的剛性較弱, 向下壓probe時有可能令整組effector 向上移而影響準確度。你要知道, 準確度要少於0.1mm 才有一點意思。

印鳥籠果D極限測試,不要太放上心

---

作者: super_fatman    時間: 2016-10-17 17:28

本帖最後由 super_fatman 於 2016-10-17 17:34 編輯


我手動調平就係兩點鐘方向會有啲貼底..
好奇一問, 你手動調完,  個 radius 會係幾多?  我要用 111.5 先 OK.

---

作者: dj-x    時間: 2016-10-17 17:53

回覆 26# super_fatman


    我 radius 一直都亂set... 110.5, 111, 113, 116
因為我一直以為係三個 endstop 唔係同一平面, 所以花左好多時間係endstop 度
radius 我以為係影響鑊形問題, 但當我set 到112 或以上, 行自動調平會撞皮帶

宜家手動調平到 x 係正常, y 變左鑊形(上)

---

作者: dj-x    時間: 2016-10-17 18:06

http://www.auxad.com/video/XODU0MDQ4NzY4.html
跟返赤兔個教學度返d 數值 杆長 215.7, radius 113~116 但都唔得

---

作者: super_fatman    時間: 2016-10-17 18:30



你個手動調平點做?

我係set 完三點, 再用 radius set  中間.  所以要用 111.5 先 4 點平.

---

作者: alancck    時間: 2016-10-17 19:59

我想問吓各位師兄，你地用團購kossel可以印到最大係幾多?我試過印件180mm直徑圓形會撞柱，我試過150mm直徑都ok，唔知係未我唔識set野

---

作者: super_fatman    時間: 2016-10-17 20:50



最主要係X 柱, 離中心 85mm 左右風扇就好接近揩皮帶.  如果唔想特登就呢個位, 就係大慨 170mm 直徑.

---

作者: dj-x    時間: 2016-10-17 22:58

回覆 29# super_fatman


先篤左1點先, 之後上移z 1mm 左右, 之後平移 x / y 睇下行起上黎有冇傾斜
有冇行成鑊形

---

作者: super_fatman    時間: 2016-10-17 23:12

本帖最後由 super_fatman 於 2016-10-18 00:10 編輯


我試吓係番原本條 thread 講我調平經驗...
http://www.hkepc.com/forum/redir ... 61&pid=35528254
