作者: ustkl 時間: 2016-6-17 15:09 標題: 代替MGN12H, 歐標2020 型材用Bearing 滑塊
http://www.thingiverse.com/thing:1630978

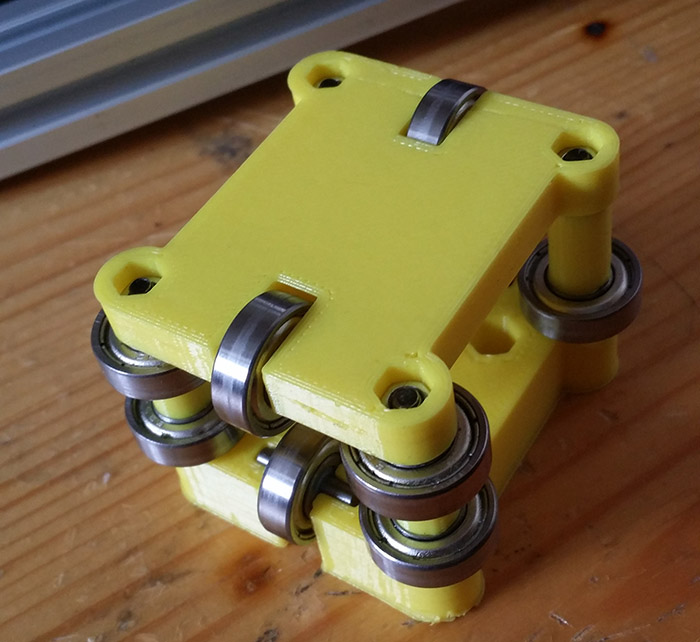

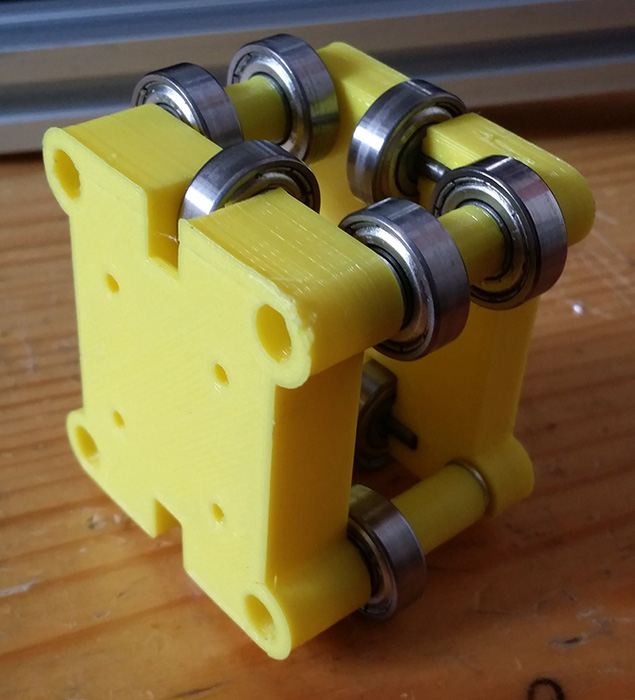

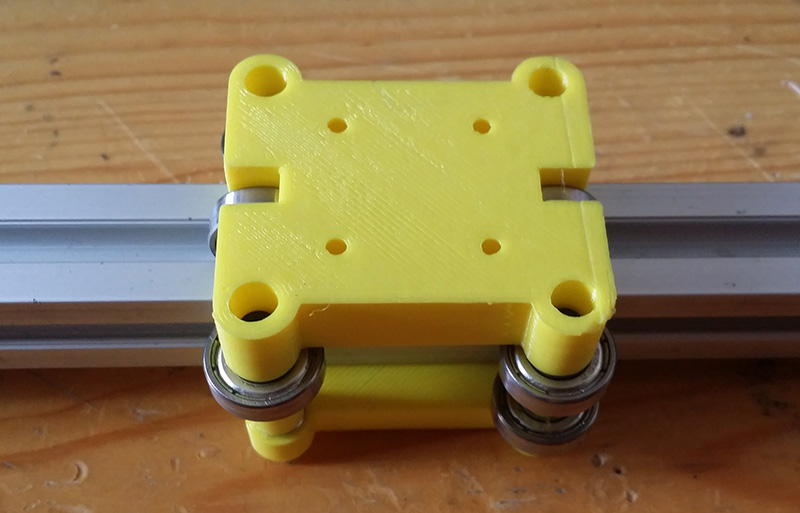

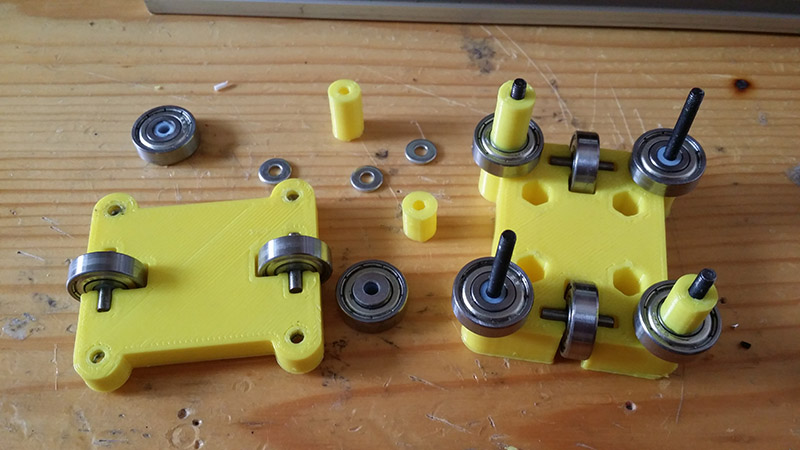

洞位和厚度與MGN12H 直線導軌一致。適用於歐標2020型材。
圖片附件: 20160617_143003.jpg (2016-6-17 15:07, 113.27 KB) / 下載次數 12156https://h0.hkepc.com/forum/attachment.php?aid=1898170&k=87e61153494bd0a4c2b5283776468f29&t=1781579901&sid=4sHsuG6Tul
圖片附件: 20160617_143037.jpg (2016-6-17 15:07, 139.21 KB) / 下載次數 12198https://h0.hkepc.com/forum/attachment.php?aid=1898171&k=b285b67b9b3c2e06f17abc6848a0353b&t=1781579901&sid=4sHsuG6Tul
圖片附件: 20160617_143057.jpg (2016-6-17 15:07, 114.66 KB) / 下載次數 12153https://h0.hkepc.com/forum/attachment.php?aid=1898172&k=56be7b4203c6421c8e5b92fd3054111a&t=1781579901&sid=4sHsuG6Tul
圖片附件: 20160617_143238.jpg (2016-6-17 15:07, 113.62 KB) / 下載次數 12186https://h0.hkepc.com/forum/attachment.php?aid=1898173&k=65c026229188141a04162ac3494eff00&t=1781579901&sid=4sHsuG6Tul
作者: emprize 時間: 2016-6-17 15:59
唔係好明點用，我原本用micromake d1 pulley，係咪就咁print 3舊呢個出黎換就得？係咪呢個好過原本pulley?
作者: ustkl 時間: 2016-6-17 16:09
本帖最後由 ustkl 於 2016-6-17 18:20 編輯
回覆 2# emprize
如果pulley 同線軌版也是用同一個滑車, 就可以互換。但MM 好似係用國標鋁,未必合用。而且黑色磨花了比較覺眼。
順滑度和剛性比pulley好。耐用度有待實驗。除非很不滿pulley 其實都唔駛換。
作者: bam1a 時間: 2016-6-17 16:35
本帖最後由 bam1a 於 2016-6-17 16:50 編輯
國標鋁個坑闊係4.2mm，坑7.1mm左近，應該要改爲623先可以順利入坑，但623個外半徑唔夠插得入，不過bearing好似無咩太大必要插埋個坑，
而國標定v-slot（所謂歐標）都好，2020鋁材 個外圍dimension始終都係2020，值得用MM試下，如果無入坑bearing個情況後果唔好先改個入坑bearing配置
PS：每邊用10個bearing小小豪華得濟，反而覺得每邊5-6個已經足夠，或者索性改爲Flange軸承咁卡位（類似火車路軌咁），
咁樣唔會有對整個接觸面有太大磨蝕之餘又可以固定位置（入坑bearing相信係用來防止走位吧
作者: ustkl 時間: 2016-6-17 16:55
回覆 4# bam1a
如果全金屬就可以6個OK. 印件要用10個 先夠穩。Bearing 都只係0.6人仔一個。 食少串魚旦都夠買。
Bearing 放晒外圍好ar位。我就唔整, 睇下有冇ching remix.
作者: marcowing 時間: 2016-6-17 17:19
其實放粒土炮啤呤可以捱到幾耐?
作者: palpatrick 時間: 2016-6-17 17:20
本帖最後由 palpatrick 於 2016-6-17 17:35 編輯
回覆 5# ustkl
PTFE 管係咪用黎緩衝？ 所先唔直接用M4/M5螺絲？
作者: g2david 時間: 2016-6-17 17:27
其實點解唔用16粒，每面四粒，四平八穩
作者: ustkl 時間: 2016-6-17 17:57
本帖最後由 ustkl 於 2016-6-17 17:58 編輯
回覆 7# palpatrick
主要係M3螺絲冇咁阻定。中間果4粒一定要用M3軸, 否側軸會頂鋁條。
作者: ustkl 時間: 2016-6-17 17:58
回覆 8# g2david
10粒已經好穩,呢個設計最多可用12粒。
作者: ustkl 時間: 2016-6-17 18:00
本帖最後由 ustkl 於 2016-6-17 21:43 編輯
回覆 6# marcowing
bearing 唔會頂唔住, 係驚條鋁唔耐磨。
作者: a88akito 時間: 2016-6-18 02:31
回覆 emprize
如果pulley 同線軌版也是用同一個滑車, 就可以互換。但MM 好似係用國標鋁,未必合用。而且 ...
ustkl 發表於 2016-6-17 16:09
我部MM係歐標2020
作者: dtom 時間: 2016-6-23 15:26
但會唔會太重有影響速度/步進呢?
作者: ustkl 時間: 2016-6-23 15:43
回覆 13# dtom
這個重84g, 比HIWIN MGN12H滑塊重30g, 想輕D,側面6個bearing 可改用小size 的。
