標題: [教學] 簡單磁臂製作法 [打印本頁]

---

作者: ustkl    時間: 2016-5-6 19:17     標題: 簡單磁臂製作法

本帖最後由 ustkl 於 2016-5-8 01:22 編輯

玩左咁耐Delta, 試過唔同嘅Joint, 都係磁臂最合心水。之前硏究左個比較簡單嘅製作方法和工具, 但固定長度只適合Phineas這類小型機用。
現在做了另一套tools, 做任何長度的臂也可以。使用方法如下。
http://www.thingiverse.com/thing:1543447

材料
10mm steel ball
M8X10強磁
10x8x25膠管
8x6 fiber tube

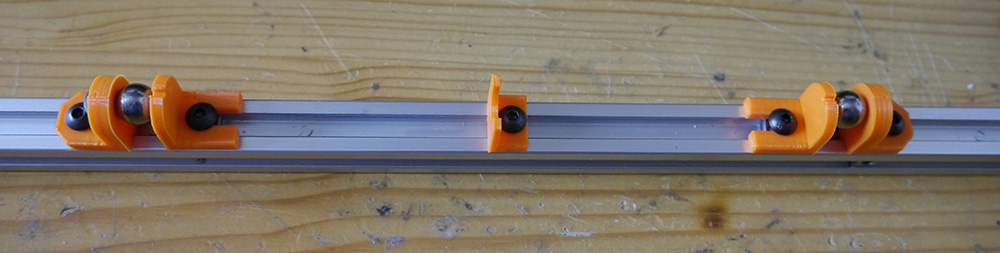

1. 如圖加上鋼珠, 將件上在1515或2020鋁條上, 不用上實

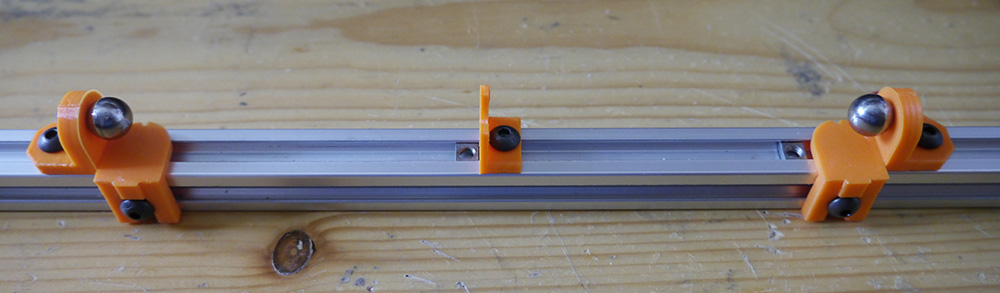

2. 調較定位件並上實, 距離是你想要的Delta Rod length 減 鋼珠直徑(10mm)

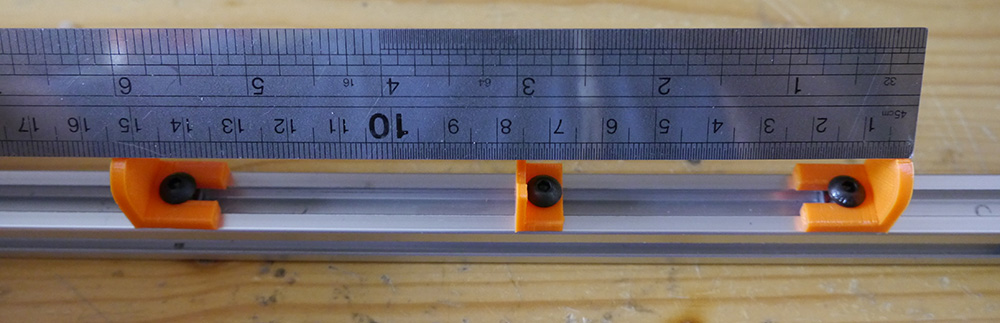

3. 將有鋼珠的件如圖拍齊上實。

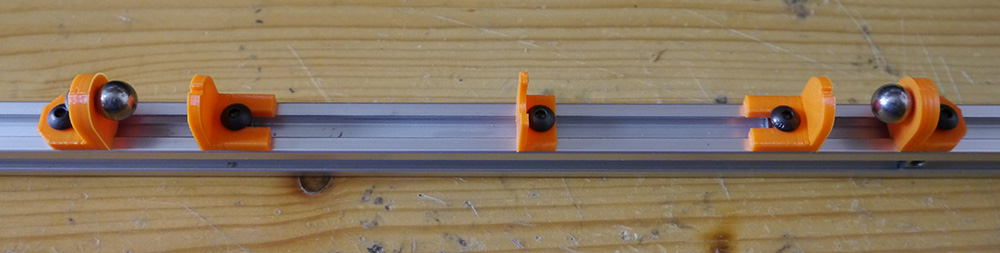

4. 將定位件拆下如圖拍齊鋼珠件上實

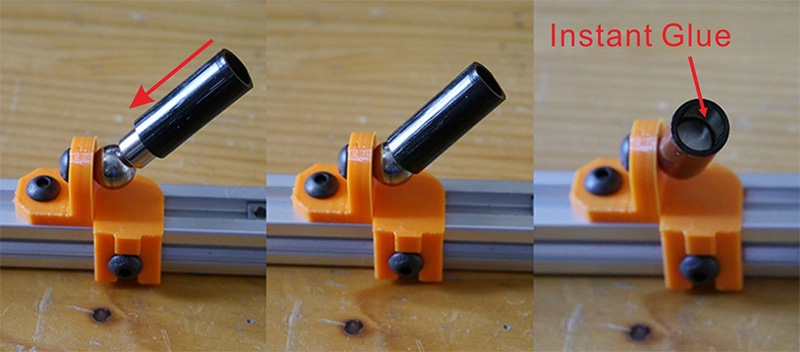

5. 放磁石入膠管, 推向鋼珠直至磁石膠管貼齊鋼珠。在內加兩滴AA膠, 固定後放手另一邊也做。

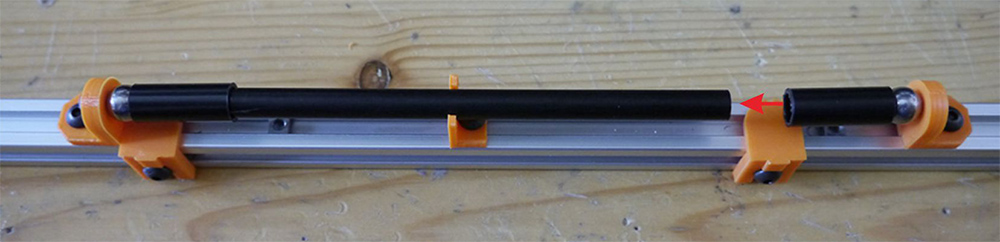

6. 鬆開一邊鋼珠件,中間套入fiber tube 拍齊上實 (fiber tube 長度約 Delta Rod length - 33mm)

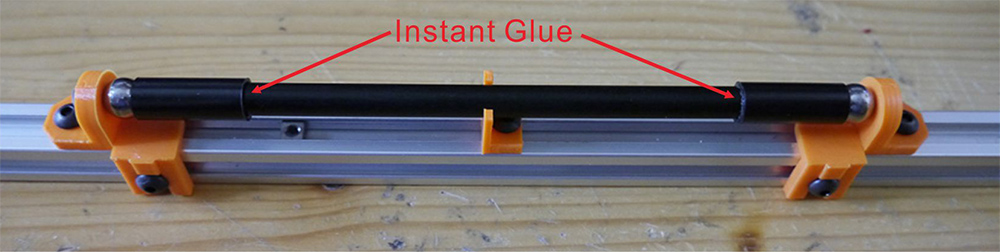

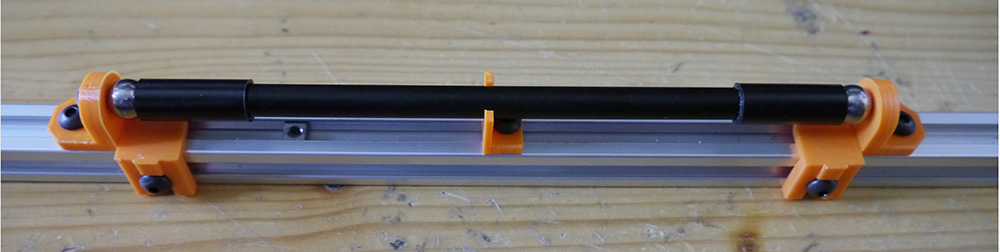

7. 在膠管邊加幾滴AA膠, 待乾後完成


(由 HKEPC Android 手機版 發出)

圖片附件: P1150445.JPG (2016-5-6 19:00, 101.5 KB) / 下載次數 101
https://h0.hkepc.com/forum/attachment.php?aid=1886994&k=bc2e3e200ee315897aa6e5e81f6d1e59&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150446.JPG (2016-5-6 19:00, 124.88 KB) / 下載次數 89
https://h0.hkepc.com/forum/attachment.php?aid=1886995&k=4bf7bf8229a2a7c1b70515141b1f08b5&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150447.JPG (2016-5-6 19:00, 95.24 KB) / 下載次數 111
https://h0.hkepc.com/forum/attachment.php?aid=1886996&k=6b52306723212f8fc747ce3bf2073ed8&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150448.JPG (2016-5-6 19:00, 113.6 KB) / 下載次數 95
https://h0.hkepc.com/forum/attachment.php?aid=1886997&k=4d1ec7b8f1ec28ea81d78772b1005abc&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150451.JPG (2016-5-6 19:00, 115.02 KB) / 下載次數 91
https://h0.hkepc.com/forum/attachment.php?aid=1886998&k=c37e53ac4cb46f3ed050407b42782fac&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150452.JPG (2016-5-6 19:00, 87.19 KB) / 下載次數 99
https://h0.hkepc.com/forum/attachment.php?aid=1886999&k=2b371144db81c1f132e34434a215a3d2&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150453.jpg (2016-5-6 19:00, 127.39 KB) / 下載次數 120
https://h0.hkepc.com/forum/attachment.php?aid=1887000&k=6254fec899778d8adafddc84b7372219&t=1781402146&sid=tbgrQzXXb



圖片附件: P1150455.jpg (2016-5-6 19:00, 103.82 KB) / 下載次數 75
https://h0.hkepc.com/forum/attachment.php?aid=1887001&k=837b626345df3119e91a2a7fca8f963f&t=1781402146&sid=tbgrQzXXb

---

作者: bam1a    時間: 2016-5-6 20:35

其實可以基於phineas仔個製作架上增加個加長件，感覺精準小小
不過呢個好處當然係夠彈性

---

作者: ustkl    時間: 2016-5-6 21:35

本帖最後由 ustkl 於 2016-5-6 21:47 編輯

呢套印唔駛半個鐘phineas 果套要成三個鐘。其實同一個模逐條造會準D。

---

作者: m8m8m8    時間: 2016-5-10 11:36



請問10x8x25膠管 係邊種?
另 effector果邊又點做呢?

---

作者: ustkl    時間: 2016-5-10 11:48

回覆 4# m8m8m8

10x8x25膠管係直身尼龍管, 要自己cut.
有3D printer 可以自己print 出來,不過PLA唔係好受AA膠。
effector thingiverse 有好多參考。 一係用住Phineas仔果個先, 不過冇Autolevel。
滑車可以用 palpatrick ching 果個 http://www.thingiverse.com/thing:1507445

---

作者: palpatrick    時間: 2016-5-10 12:05

回覆 5# ustkl


   多謝師兄推介！P 仔之父出品必屬佳品！

開心使用中！ 印件範圍大大提升！可以印到180mm+

---

作者: m8m8m8    時間: 2016-5-10 12:15



steel ball with thread?

---

作者: ustkl    時間: 2016-5-10 13:13

Steel ball with 4mm thread.

---

作者: m8m8m8    時間: 2016-5-10 13:44




OK THX

---

作者: cpkman    時間: 2016-5-12 10:10

有的機器廠家說是可打印180mm直徑，但最多只可打印直徑165mm

---

作者: palpatrick    時間: 2016-5-12 11:05

依個係手腕，手臂， 膊頭嘅關係。
我係咁理解，effector offset + rod length+ carriage offset，nozzle 可以去到printable area 另一邊就可以了! 唔掃到皮帶就合格!

---

作者: ustkl    時間: 2016-5-12 11:05

回覆 10# cpkman

原版kossel effector 唔加fans可能去到180, 最主要限制是撞皮帶。
