標題: [測試] 3D繪圖能力測試TSA [打印本頁]

作者: Offer 時間: 2016-2-10 10:56 標題: 3D繪圖能力測試TSA

本帖最後由 Offer 於 2016-2-10 11:05 編輯

級別:BB班

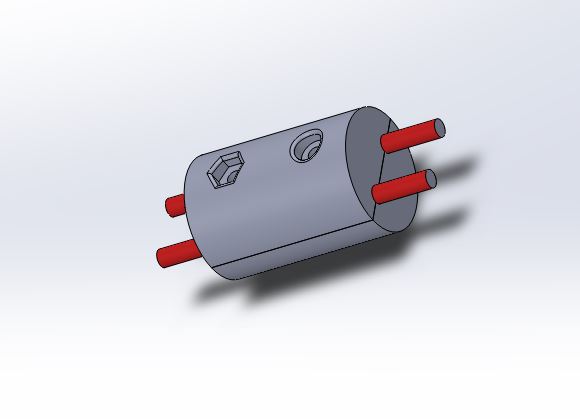

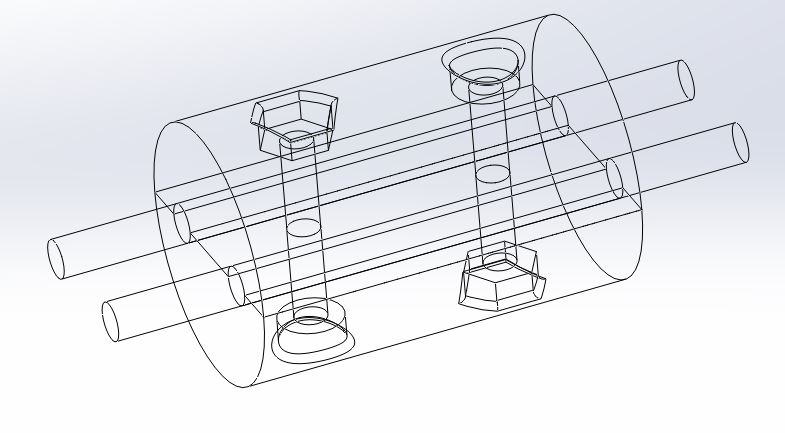

試題:如圖
限時：無限，但最好在買3D Printer前完成
合格要求：尺寸要準，如可以在五分鐘內完成可直升小學

圖片附件: 008.JPG (2016-2-10 11:03, 20.42 KB) / 下載次數 296
https://h0.hkepc.com/forum/attachment.php?aid=1864371&k=bb89778454546cd249479ab59134176f&t=1781500350&sid=THbA9XvBEB

圖片附件: 009.JPG (2016-2-10 11:03, 51.83 KB) / 下載次數 285
https://h0.hkepc.com/forum/attachment.php?aid=1864372&k=cef7b8cae3257bee4632ded6ebbaf56f&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-10 10:57

本帖最後由 Offer 於 2016-2-11 09:58 編輯

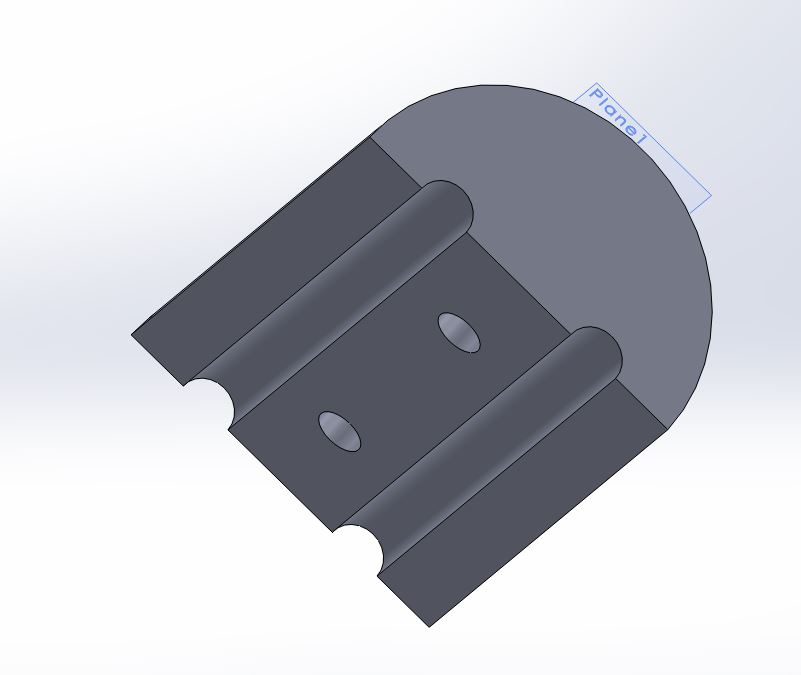

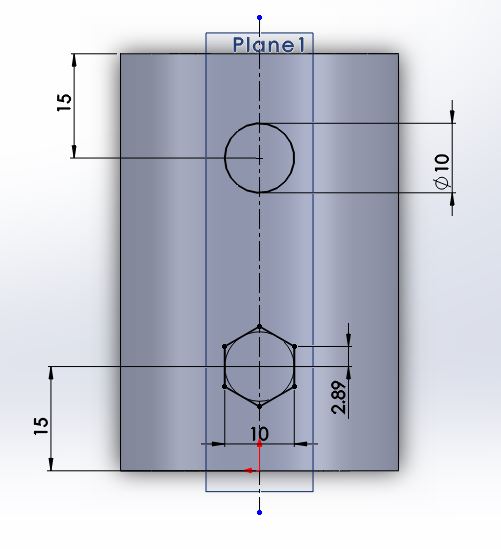

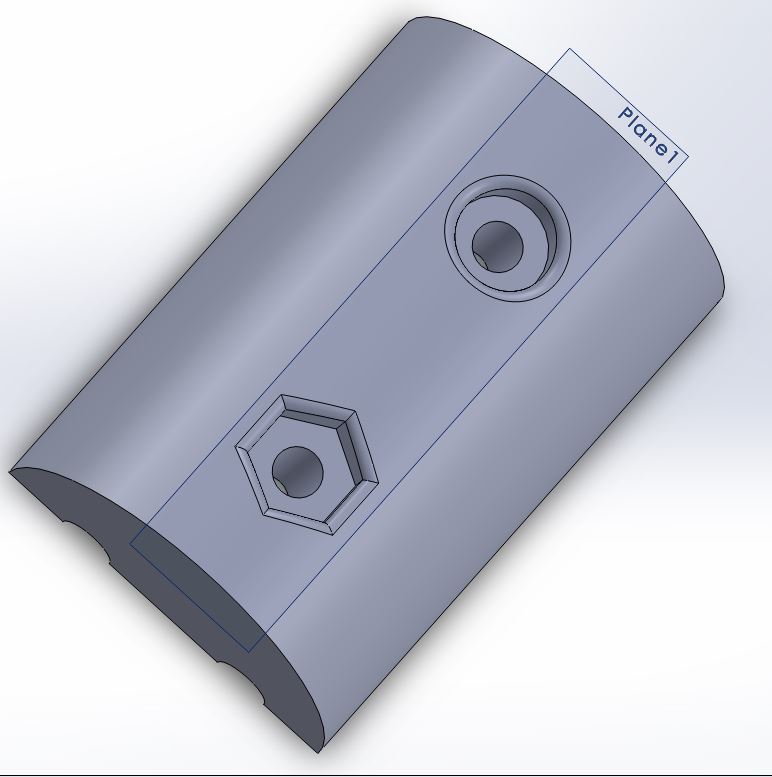

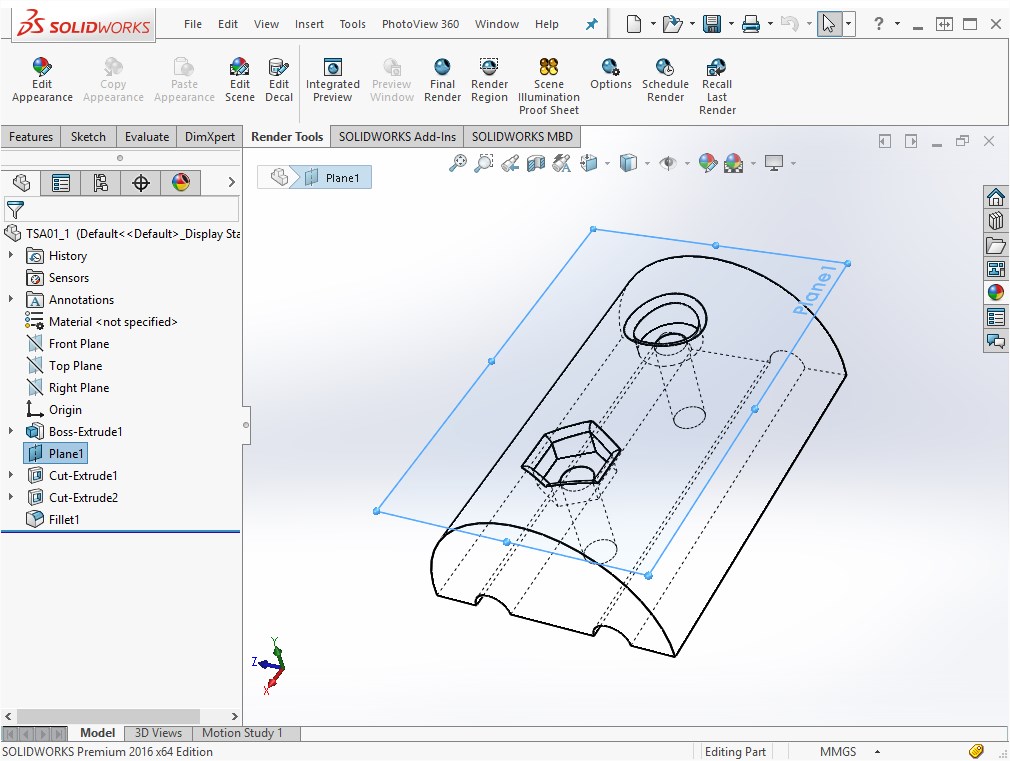

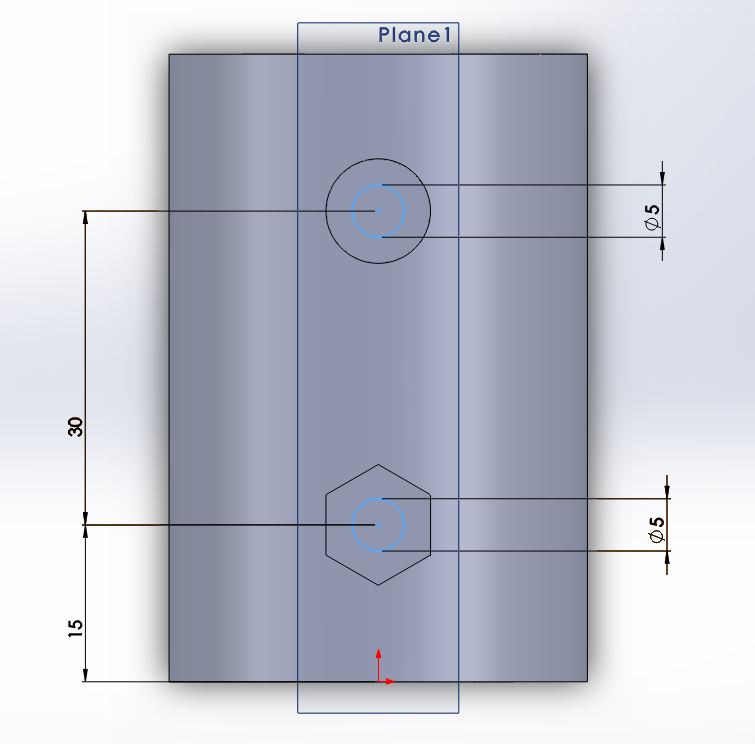

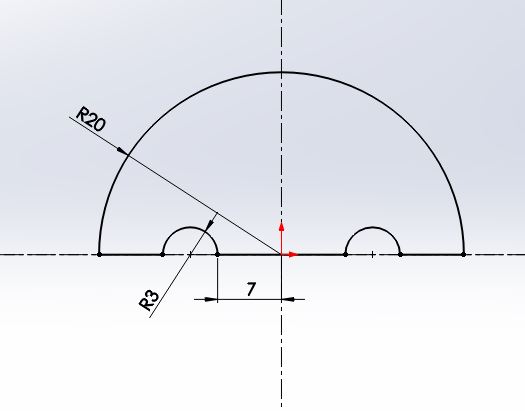

試題圖片1：
沈孔Extrude Cut = 5mm
Fillet 深度 = 1mm

圖片附件: 001.JPG (2016-2-10 11:04, 21.01 KB) / 下載次數 249
https://h0.hkepc.com/forum/attachment.php?aid=1864373&k=d3c727a387c5abd10b38ad8d8de69949&t=1781500350&sid=THbA9XvBEB

圖片附件: 002.JPG (2016-2-10 11:04, 28.59 KB) / 下載次數 227
https://h0.hkepc.com/forum/attachment.php?aid=1864374&k=1a53f2ca9ee6061c6d21f2ec2ab5c872&t=1781500350&sid=THbA9XvBEB

圖片附件: 003.JPG (2016-2-10 11:04, 39.22 KB) / 下載次數 235
https://h0.hkepc.com/forum/attachment.php?aid=1864375&k=432a4db4fc442ab0772bd4a1f38e0f71&t=1781500350&sid=THbA9XvBEB

圖片附件: 004.JPG (2016-2-10 11:04, 48.02 KB) / 下載次數 225
https://h0.hkepc.com/forum/attachment.php?aid=1864376&k=869ad55dfb9cd7b4988ed026681c657a&t=1781500350&sid=THbA9XvBEB

圖片附件: 005.JPG (2016-2-10 11:04, 32.72 KB) / 下載次數 232
https://h0.hkepc.com/forum/attachment.php?aid=1864377&k=0e7109de7e09e32d49188f7fcdce014b&t=1781500350&sid=THbA9XvBEB

作者: nicolas_tim 時間: 2016-2-10 11:53

回覆 2# Offer
用什麽軟件测试呢

作者: SleepyPrince 時間: 2016-2-10 12:11

Offer ching
差咁啲尺寸喎

作者: Offer 時間: 2016-2-10 12:20

Offer ching
差咁啲尺寸喎
SleepyPrince 發表於 2016-2-10 12:11

where?

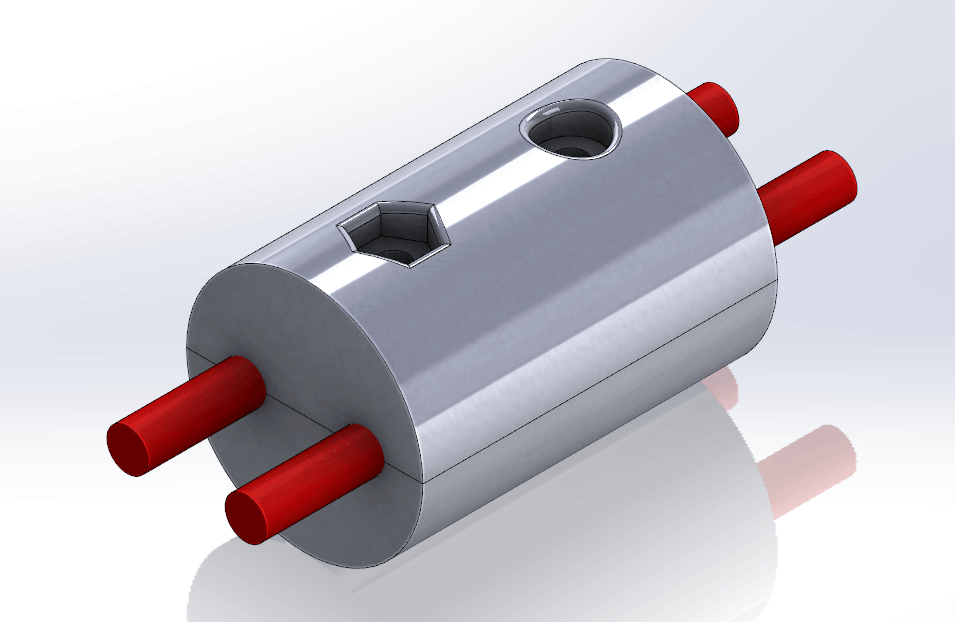

作者: SleepyPrince 時間: 2016-2-10 12:21

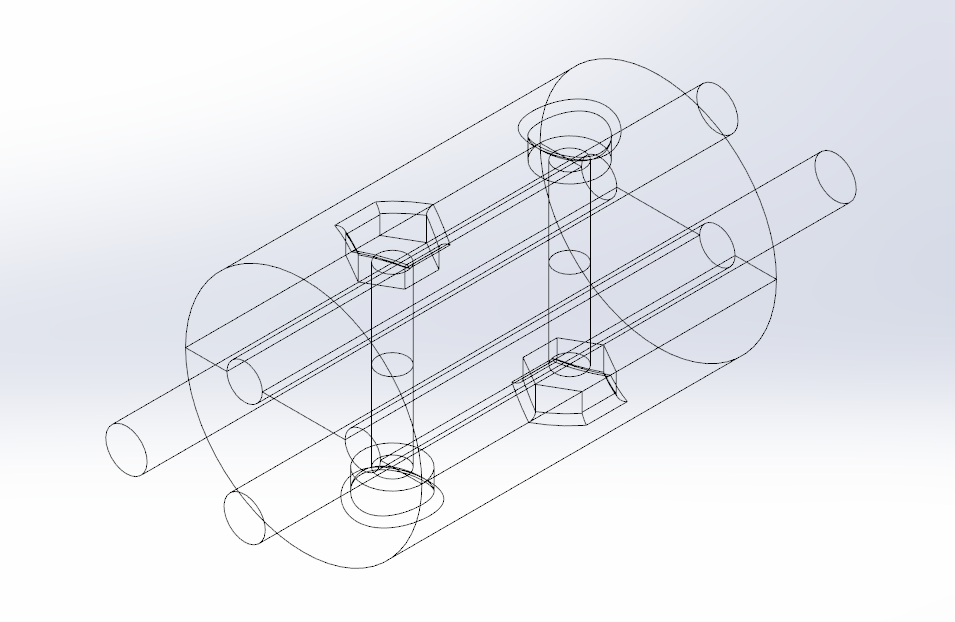

Extrude Cut 同 Fillet 深度

交住功課先

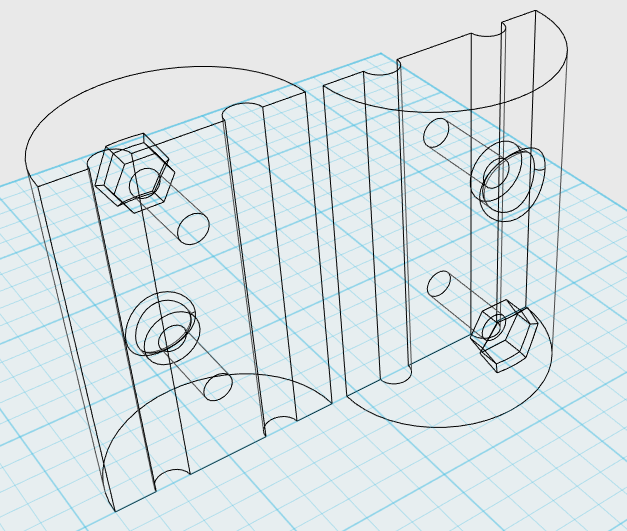

圖片附件: Cable-Assem.png (2016-2-10 12:21, 95.96 KB) / 下載次數 248
https://h0.hkepc.com/forum/attachment.php?aid=1864386&k=59c62a434922a4f721cb90e5aef06929&t=1781500350&sid=THbA9XvBEB

圖片附件: Cable-Assem-Line.png (2016-2-10 12:21, 48.38 KB) / 下載次數 276
https://h0.hkepc.com/forum/attachment.php?aid=1864387&k=579b8499bcad6d1bfaef48c55c3a3181&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-10 12:22

回覆 Offer
用什麽軟件测试呢
nicolas_tim 發表於 2016-2-10 11:53

No limit, any 3D program

作者: Offer 時間: 2016-2-10 13:27

Extrude Cut 同 Fillet 深度

交住功課先
SleepyPrince 發表於 2016-2-10 12:21

Yes, you are correct

Extrude Cut = 5mm
Fillet 深度 = 1mm

作者: verystrong1991 時間: 2016-2-10 13:46

有冇多D
學緊solidworks

作者: Offer 時間: 2016-2-10 14:25

本帖最後由 Offer 於 2016-2-10 14:33 編輯

有冇多D
學緊solidworks
verystrong1991 發表於 2016-2-10 13:46

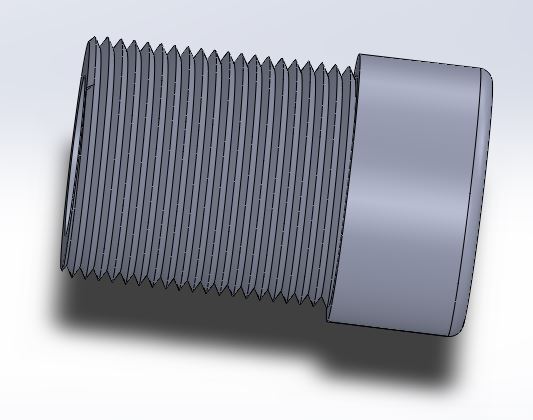

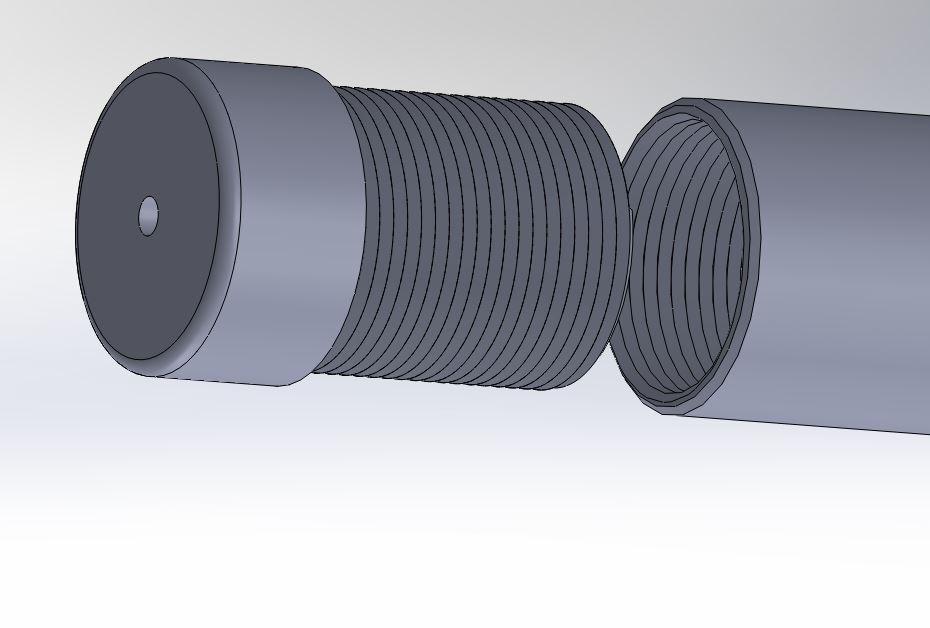

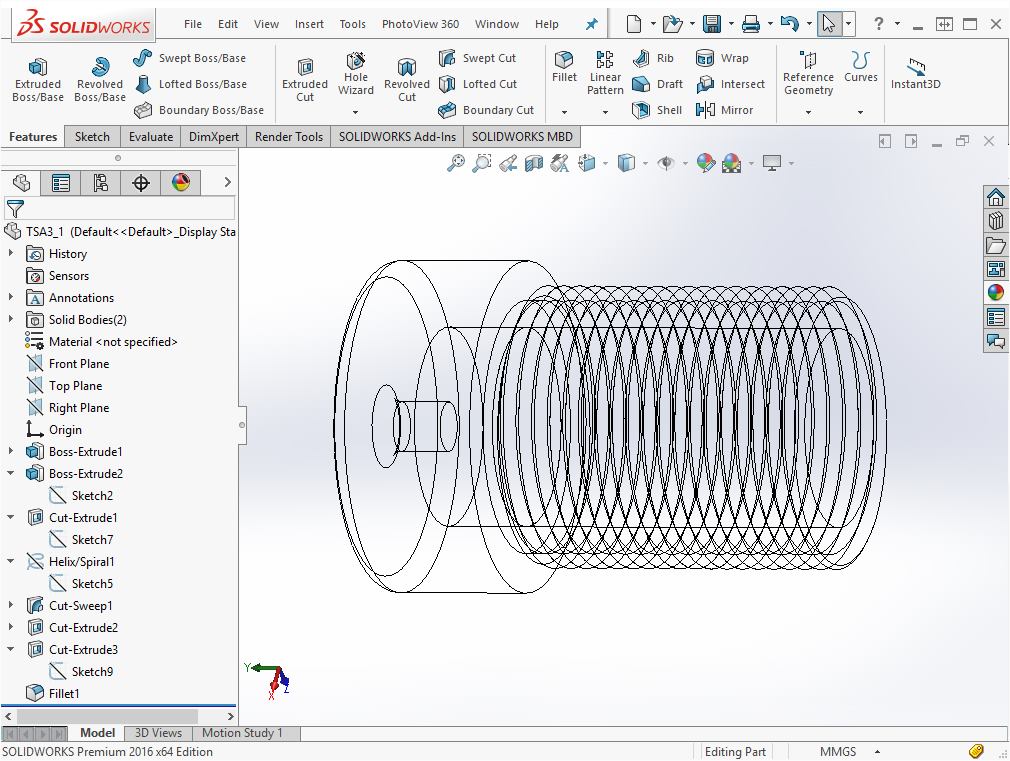

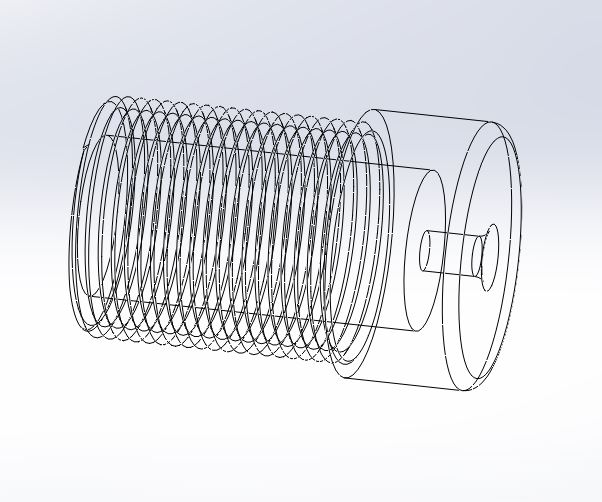

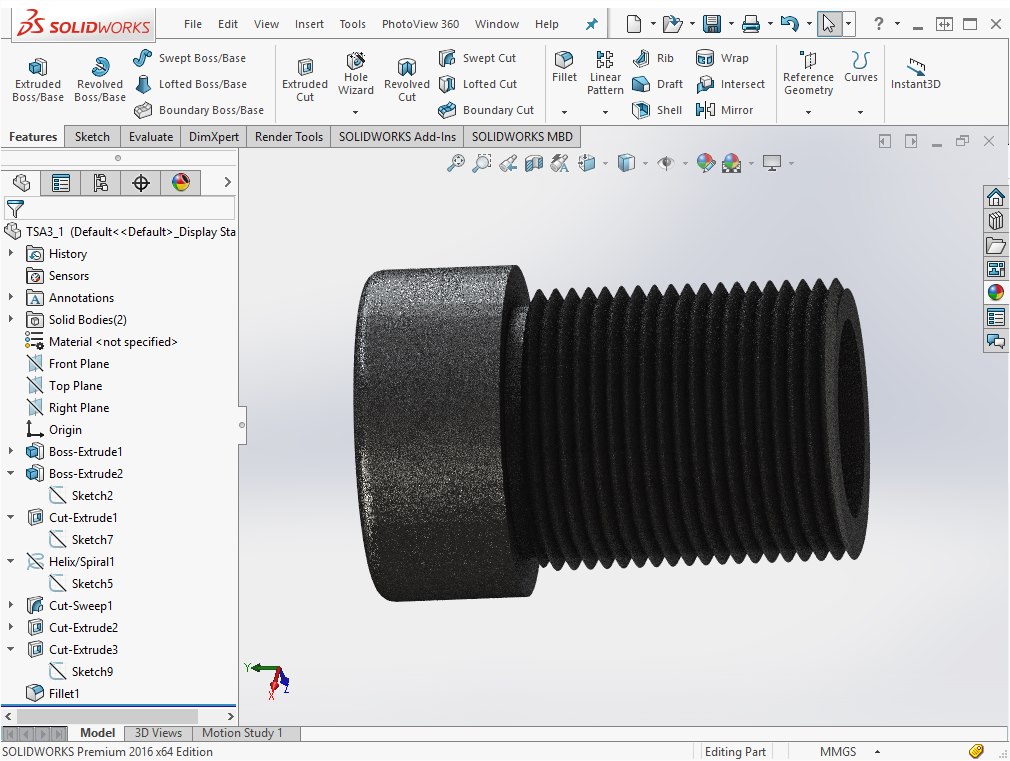

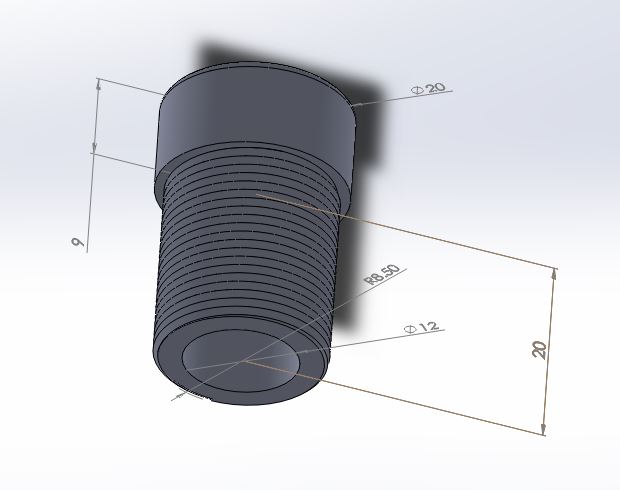

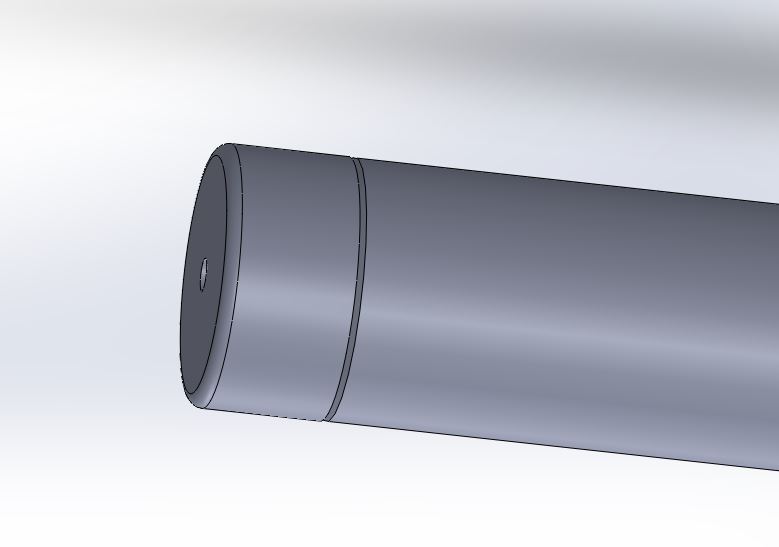

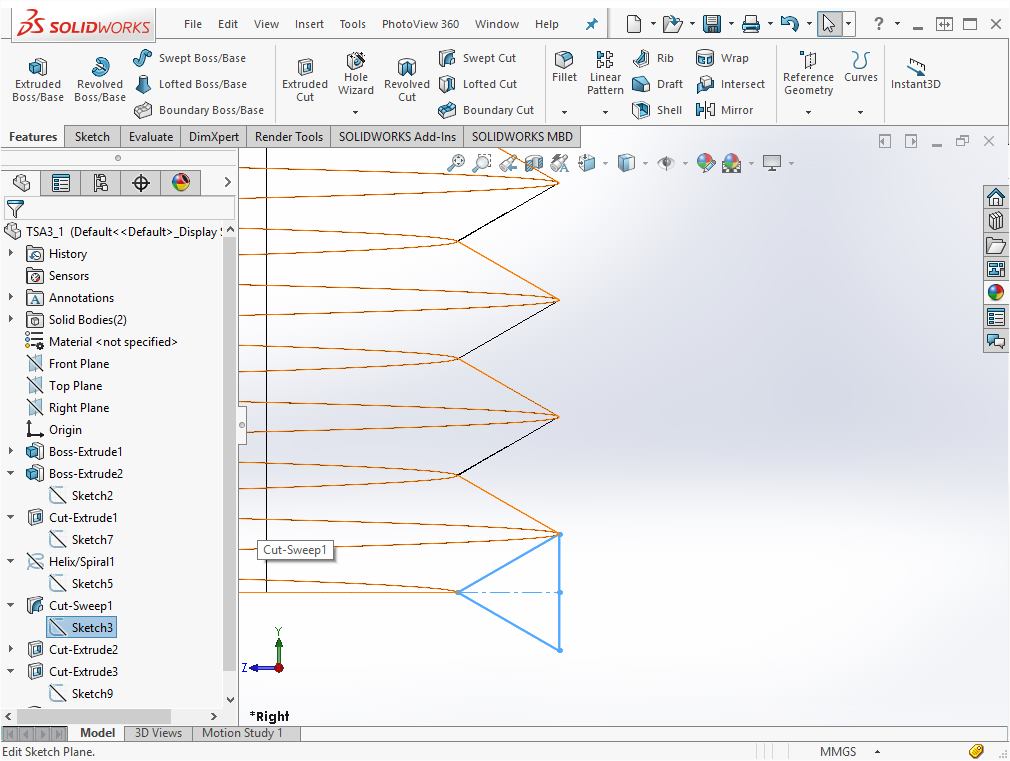

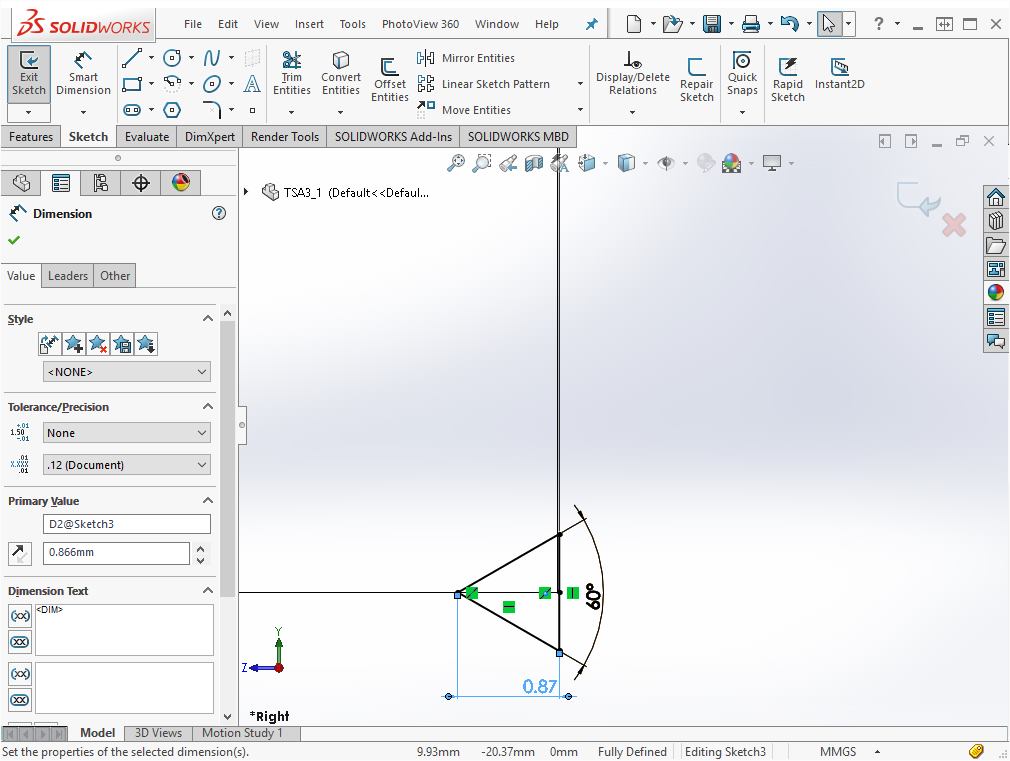

小學級:

M17牙,牙距1mm,60度公制,牙深0.866mm

圖片附件: 101.JPG (2016-2-10 14:25, 35.98 KB) / 下載次數 272
https://h0.hkepc.com/forum/attachment.php?aid=1864420&k=d7c9e64d7d1bcf97da744274627db8b7&t=1781500350&sid=THbA9XvBEB

圖片附件: 102.JPG (2016-2-10 14:25, 55.56 KB) / 下載次數 261
https://h0.hkepc.com/forum/attachment.php?aid=1864421&k=e64ab120d3eac29680c8818e99f35fc5&t=1781500350&sid=THbA9XvBEB

圖片附件: 103.JPG (2016-2-10 14:25, 32.13 KB) / 下載次數 250
https://h0.hkepc.com/forum/attachment.php?aid=1864422&k=ab141c00e99b4e1cfbe08edb8bb61593&t=1781500350&sid=THbA9XvBEB

圖片附件: 104.JPG (2016-2-10 14:33, 54.06 KB) / 下載次數 241
https://h0.hkepc.com/forum/attachment.php?aid=1864423&k=35c973503425f4cf84abcd79c604be34&t=1781500350&sid=THbA9XvBEB

圖片附件: 106.JPG (2016-2-10 14:33, 26.19 KB) / 下載次數 290
https://h0.hkepc.com/forum/attachment.php?aid=1864424&k=3f14be4f6f183e85170902d46750aee2&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-10 20:15

本帖最後由 Offer 於 2016-2-10 20:19 編輯

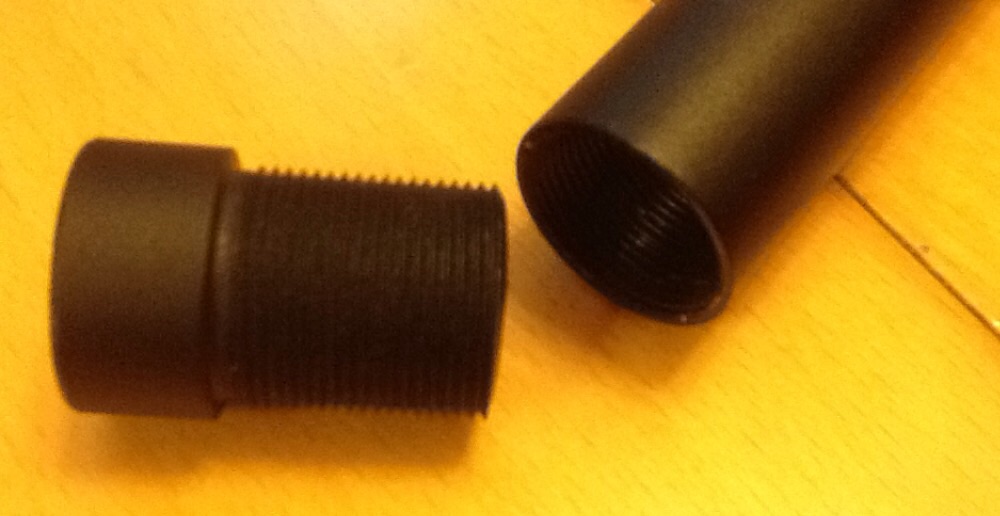

因為我要DIY的project是M17,1mm牙距淘寶也不會有，所以我畫完圖後交比淘寶店用鋁跟圖加工噴沙再陽極黑化處理

圖片附件: image.jpg (2016-2-10 20:11, 88 KB) / 下載次數 186
https://h0.hkepc.com/forum/attachment.php?aid=1864470&k=dc71c7dc60c7ee7a14d3034da9b6b8b8&t=1781500350&sid=THbA9XvBEB

作者: SleepyPrince 時間: 2016-2-10 22:33

因為我要DIY的project是M17,1mm牙距淘寶也不會有，所以我畫完圖後交比淘寶店用鋁跟圖加工噴沙再陽極黑化 ...
Offer 發表於 2016-2-10 20:15

Offer 兄
通常要 send 咩 format 俾佢地？
要預幾多 tolerance?

作者: Offer 時間: 2016-2-10 22:42

Offer 兄
通常要 send 咩 format 俾佢地？
要預幾多 tolerance?
SleepyPrince 發表於 2016-2-10 22:33

可能會間間吾同，先溝通便ok

作者: 絕對好奇 時間: 2016-2-11 02:47

強烈建議呢個post置頂！

等啲中毒嘅師兄先過咗呢關至考慮買機，
咁玩起3d printer上嚟就更有樂趣，
呢個考試題真係功德無量！

作者: secmaster 時間: 2016-2-11 08:45

回覆 13# Offer

請問佢地點整返出嚟？
用CNC 定係用機器bear 出嚟？
價錢合理嗎？

作者: Offer 時間: 2016-2-11 09:34

回覆 Offer

請問佢地點整返出嚟？
用CNC 定係用機器bear 出嚟？
價錢合理嗎？ ...
secmaster 發表於 2016-2-11 08:45

應該用數控車床／加工中心果類設備

因為，M17,1mm牙距，公制60度角嘅牙，應該買不現成到絲攻絲板，因為管長800另外一面又要開孔開槽，自己根本做不到，比了两百多佢，最后佢説白干冇錢揾下次提價

作者: Offer 時間: 2016-2-11 09:53

本帖最後由 Offer 於 2016-2-11 09:54 編輯

有冇多D
學緊solidworks
verystrong1991 發表於 2016-2-10 13:46

也是BB级

作者: fred2088 時間: 2016-2-11 11:16

本帖最後由 fred2088 於 2016-2-11 15:15 編輯

回覆 17# Offer

這都是大學入學班 .....

我還是幼稚園班 .... 砌積木 ... 用 Tinkercad ...

會升上小學 .... 多功能砌積木 ..... 用 123D Design ....

中學未升上去, 點線面立體 .... 用 SKETCHUP ... ?

大學, 用 Solidworks, UG, Pro-e, .... etc ...

如果這裡有幼稚園及小學老師就好了.....

3D 打印要給D機會幼稚園及小學學生參與呀 ...

作者: sony_vaio 時間: 2016-2-11 14:33

入們級軟件應該玩SKETCHUP定123D好呢?
THX!

作者: bunbunlui 時間: 2016-2-11 15:42

回覆 19# sony_vaio

要畫圓既野123D會好過Sketchup, 另外DesignSpark Mechanical都一樣簡單易用

作者: wongwi2 時間: 2016-2-11 16:12

BB 班都過唔到,
Sketchup 點樣可以曲面接推?

作者: Offer 時間: 2016-2-11 18:07

本帖最後由 Offer 於 2016-2-11 23:16 編輯

BB 班都過唔到,
Sketchup 點樣可以曲面接推?
wongwi2 發表於 2016-2-11 16:12

我也揾吾返大佬gorto嘅YouTube教學影片,不過我有local copy,再post 過
https://youtu.be/vcG2bvpCRmk

作者: verystrong1991 時間: 2016-2-11 22:24

回覆 10# Offer
呢個唔識畫牙
牙距牙深係指咩位

作者: Offer 時間: 2016-2-11 22:27

回覆 Offer
呢個唔識畫牙
牙距牙深係指咩位
verystrong1991 發表於 2016-2-11 22:24

https://en.m.wikipedia.org/wiki/Screw_thread

作者: wongwi2 時間: 2016-2-11 23:01

Sketchup 外切多边形點都做唔到是10 ><

作者: palpatrick 時間: 2016-2-12 01:05

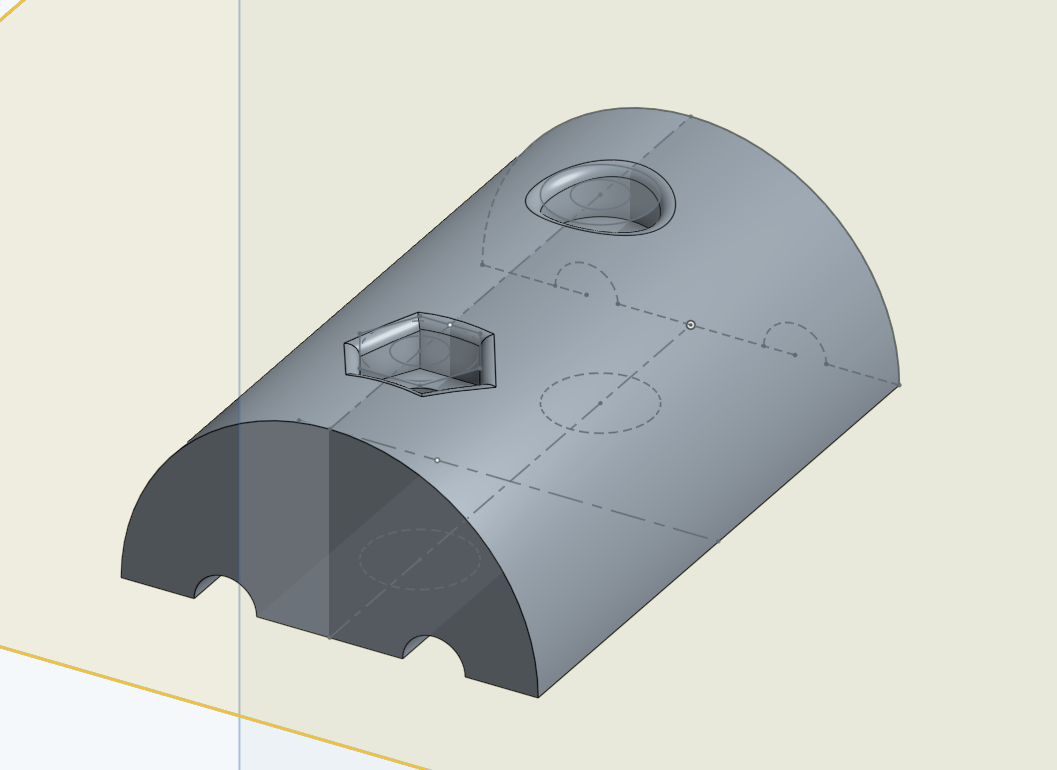

回覆 1# Offer

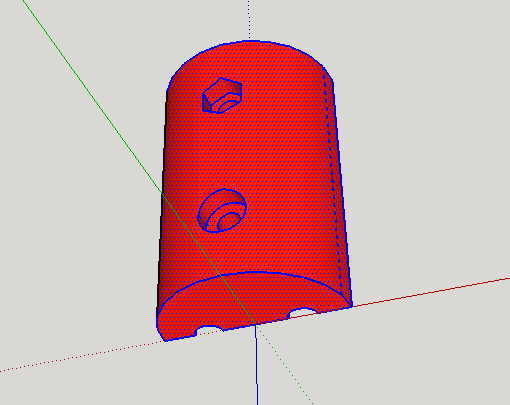

Offer Ching！交TSA功課(未完成),唔識畫bevel.
好過唔交功課

圖片附件: Screenshot 2016-02-12 01.00.35.png (2016-2-12 01:01, 36.77 KB) / 下載次數 199
https://h0.hkepc.com/forum/attachment.php?aid=1864773&k=b94408f9530f3c1ab05121c1f61baa9e&t=1781500350&sid=THbA9XvBEB

作者: SleepyPrince 時間: 2016-2-12 01:59

回覆 26# palpatrick

SketchUp 應該要用插件
唔知呢個啱唔啱用
http://sketchucation.com/forums/viewtopic.php?t=20485

作者: Offer 時間: 2016-2-12 09:13

回覆 Offer

Offer Ching！交TSA功課(未完成),唔識畫bevel.
好過唔交功課
...
palpatrick 發表於 2016-2-12 01:05

不錯了！已經可以升K1

作者: bunbunlui 時間: 2016-2-12 16:46

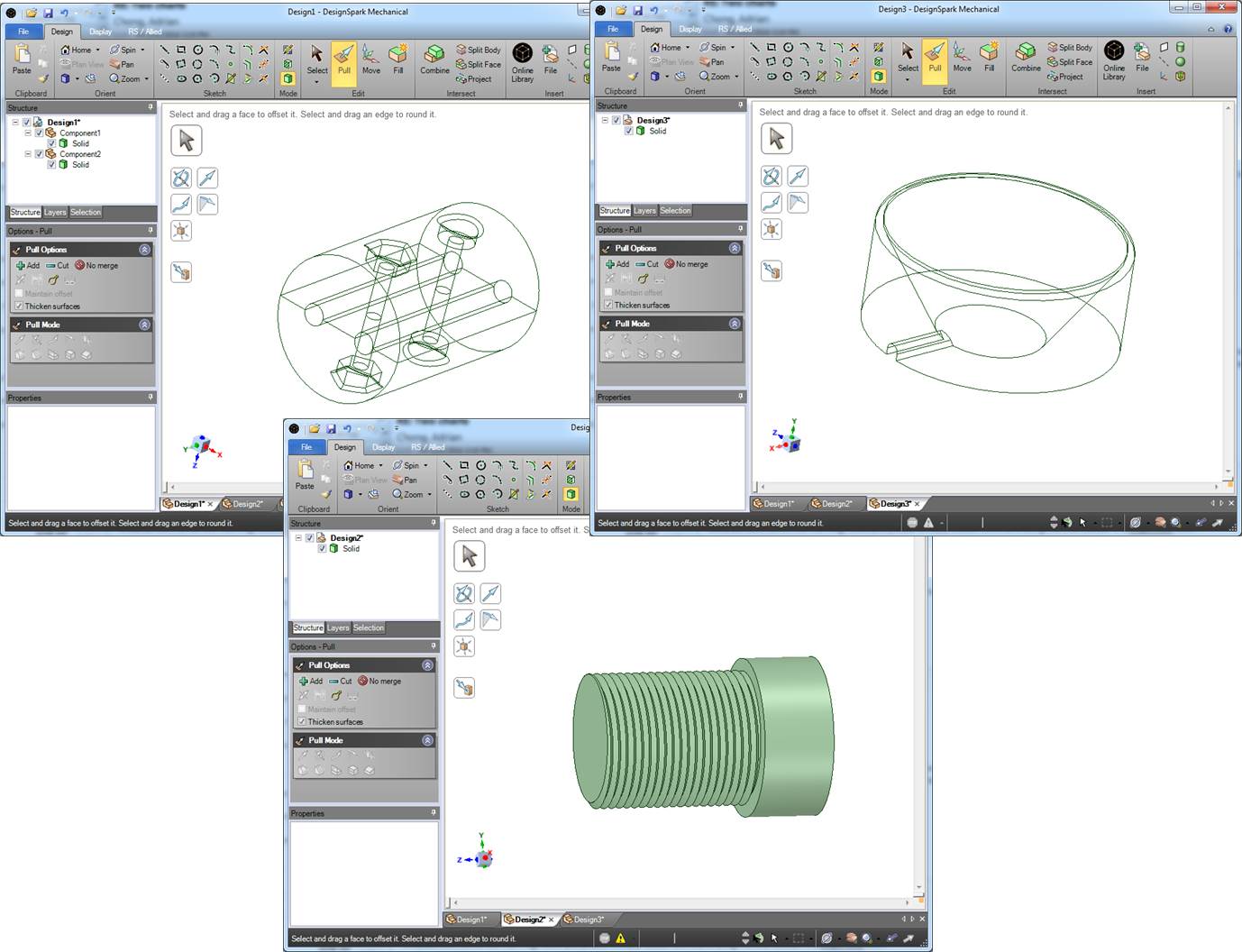

我又交功課

圖片附件: Picture2.jpg (2016-2-12 16:46, 148.56 KB) / 下載次數 205
https://h0.hkepc.com/forum/attachment.php?aid=1864945&k=4c74758763683de3a77c5dbdb24809d1&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-12 17:08

我又交功課
bunbunlui 發表於 2016-2-12 16:46

95分,左上角上下組合方向錯左

作者: bunbunlui 時間: 2016-2-12 20:14

回覆 30# Offer

係喎, 冇留意上下螺絲窿唔同, 要將下面個轉180至岩

作者: 士碌架 時間: 2016-2-13 11:03

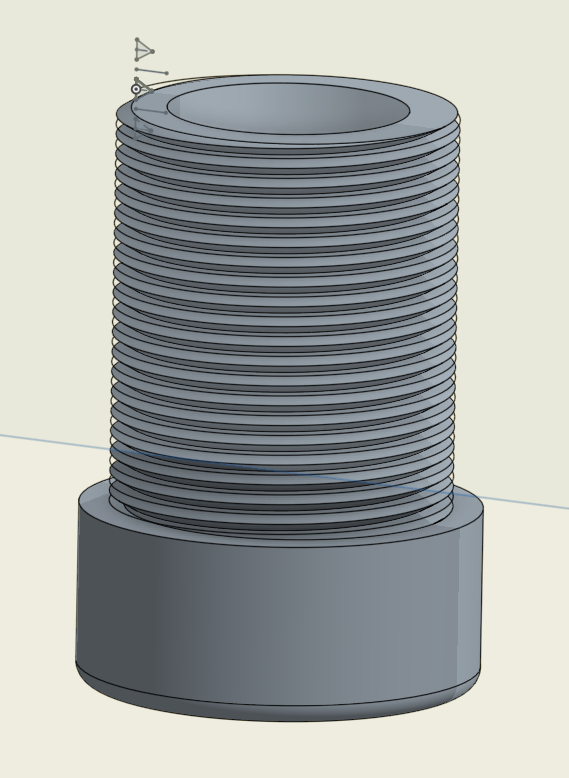

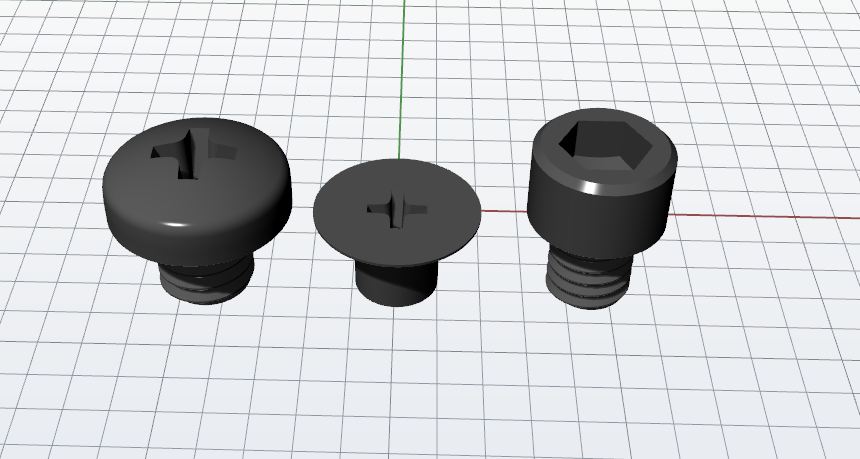

圖片附件: boltgen.JPG (2016-2-13 11:02, 61.3 KB) / 下載次數 161
https://h0.hkepc.com/forum/attachment.php?aid=1865092&k=f6607b335c5a45f33a03ea4692c94722&t=1781500350&sid=THbA9XvBEB

作者: sony_vaio 時間: 2016-2-15 01:23

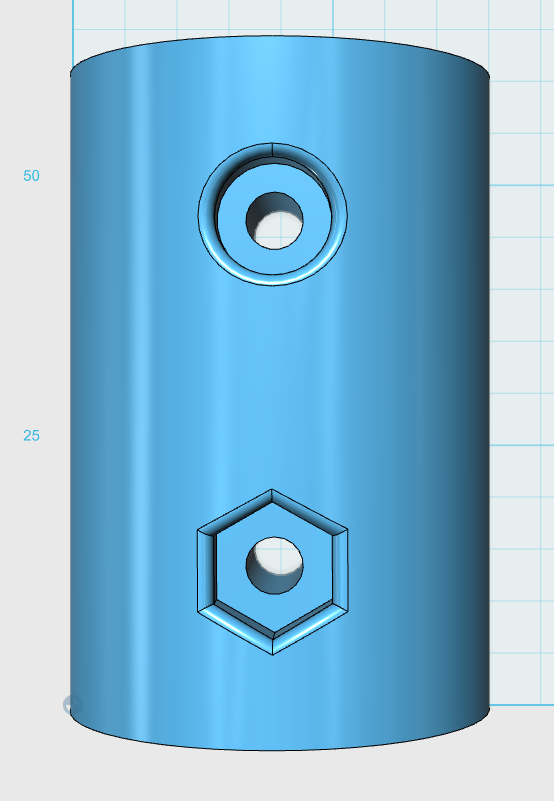

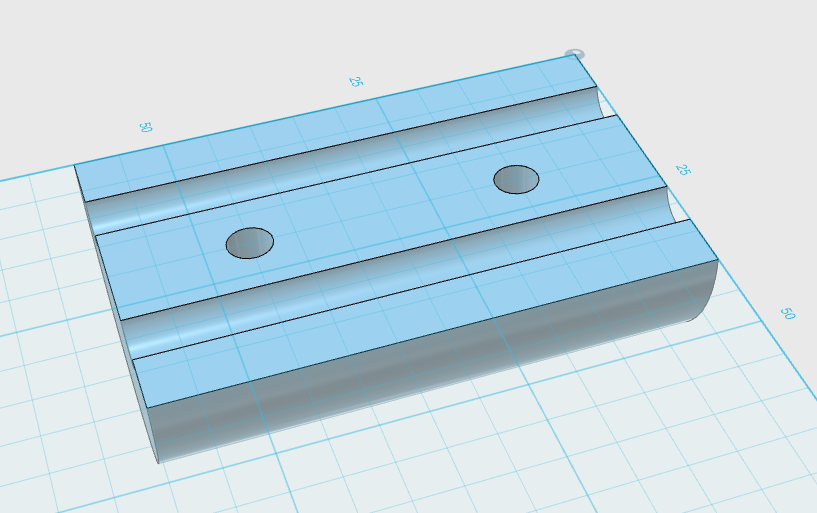

交住少少功課先
0 3D經驗
好彩做開2D GRAPHIC
相信練習下會好好多

圖片附件: Screen Shot 2016-02-15 at 01.22.00.png (2016-2-15 01:22, 89.37 KB) / 下載次數 188
https://h0.hkepc.com/forum/attachment.php?aid=1865452&k=bec720c63a4935adccf44936e4929420&t=1781500350&sid=THbA9XvBEB

圖片附件: Screen Shot 2016-02-15 at 01.21.22.png (2016-2-15 01:22, 144.35 KB) / 下載次數 204
https://h0.hkepc.com/forum/attachment.php?aid=1865453&k=f3ae92483506248f395b1850bcaedf74&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-15 08:25

交住少少功課先
0 3D經驗
好彩做開2D GRAPHIC
相信練習下會好好多
sony_vaio 發表於 2016-2-15 01:23

不錯，努力

作者: sony_vaio 時間: 2016-2-16 22:23

有無師兄用緊MAC版123D DESIGN？
今日每次開都FORCE QUIT
剷左佢打算裝過
點知再DL時話
ITUNES出NOT AVAILABLE IN HONG KONG STORE

作者: palpatrick 時間: 2016-2-17 11:16

回覆 27# SleepyPrince

裝咗！但唔知點用！

作者: IanW 時間: 2016-2-17 15:55

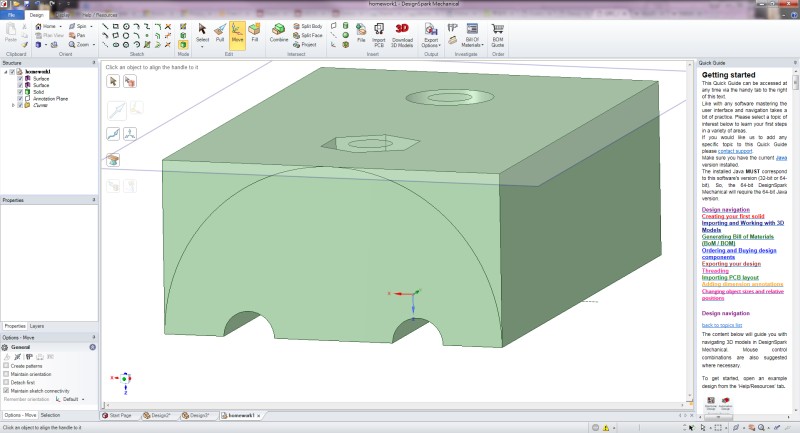

幼稚園都不如.... 劃到咁就唔識劃了.

圖片附件: hw1.jpg (2016-2-17 15:55, 60.02 KB) / 下載次數 182
https://h0.hkepc.com/forum/attachment.php?aid=1866050&k=1d2d8c4b34141c9734d0b6aaae3dcb6e&t=1781500350&sid=THbA9XvBEB

作者: IanW 時間: 2016-2-17 17:10

本帖最後由 IanW 於 2016-2-17 17:39 編輯

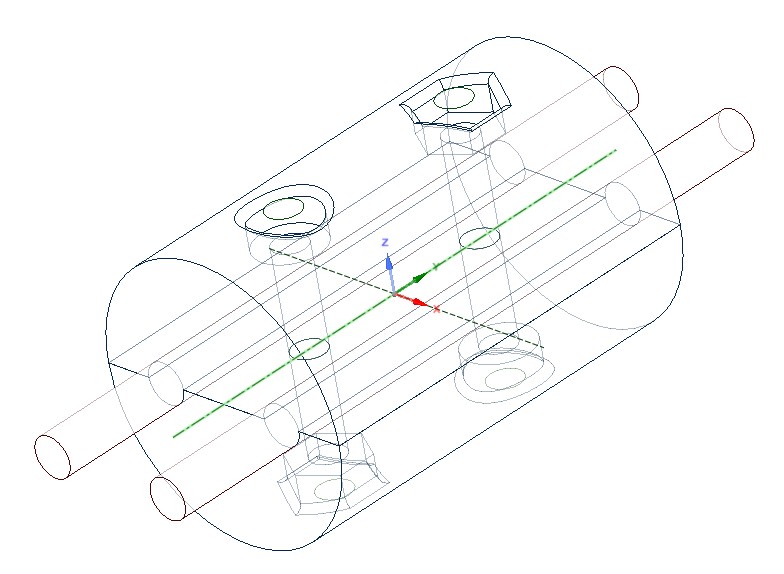

幼稚園都不如.... 劃到咁就唔識劃了.
IanW 發表於 2016-2-17 15:55

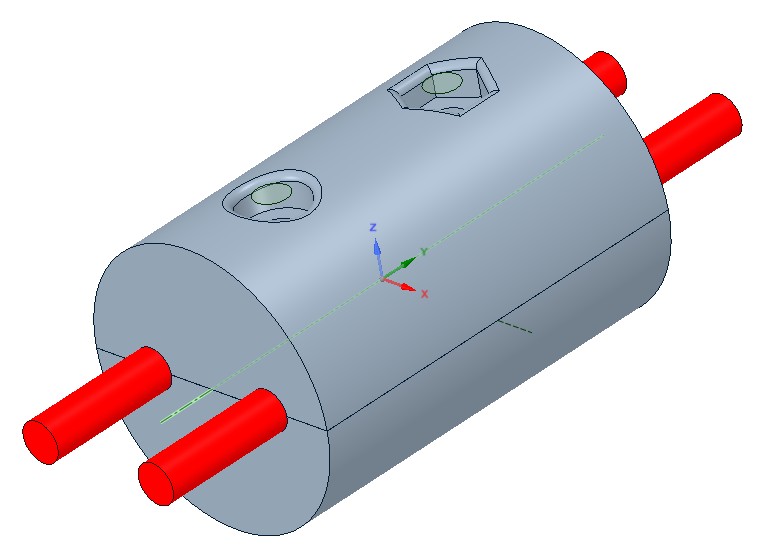

摸摸下, 又得了...

圖片附件: hw4.jpg (2016-2-17 17:23, 41.2 KB) / 下載次數 195
https://h0.hkepc.com/forum/attachment.php?aid=1866071&k=295cee06390a53d23ef91761871f483b&t=1781500350&sid=THbA9XvBEB

圖片附件: hw3.jpg (2016-2-17 17:23, 73.52 KB) / 下載次數 194
https://h0.hkepc.com/forum/attachment.php?aid=1866072&k=cb6fa2e1a95d037f0872216682d4d136&t=1781500350&sid=THbA9XvBEB

作者: bunbunlui 時間: 2016-2-17 19:17

回覆 38# IanW

作者: Offer 時間: 2016-2-17 20:19

摸摸下, 又得了...
IanW 發表於 2016-2-17 17:10

Good job,有進步

作者: sony_vaio 時間: 2016-2-18 11:01

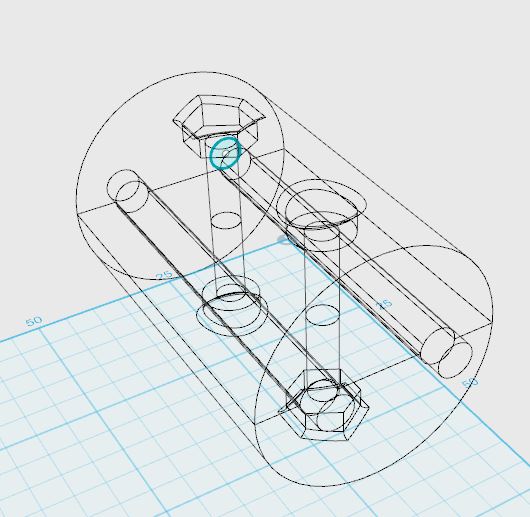

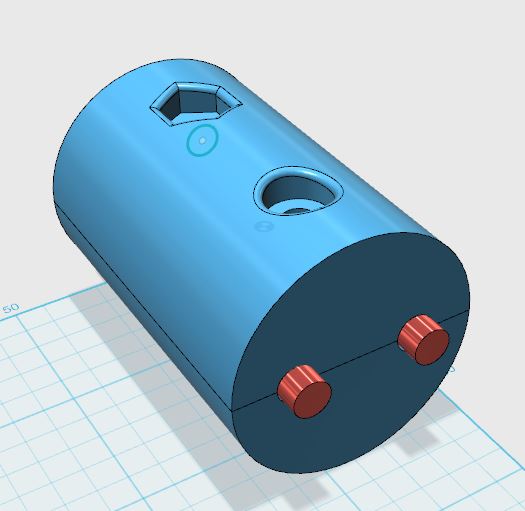

交交功課先
THX

圖片附件: 擷取2.JPG (2016-2-18 11:00, 31.84 KB) / 下載次數 219
https://h0.hkepc.com/forum/attachment.php?aid=1866247&k=76f816467623943e9f913e9701ac0a26&t=1781500350&sid=THbA9XvBEB

圖片附件: 擷取.JPG (2016-2-18 11:00, 50.91 KB) / 下載次數 179
https://h0.hkepc.com/forum/attachment.php?aid=1866248&k=11b0f2b891f02ac1e3697d767973e988&t=1781500350&sid=THbA9XvBEB

作者: IanW 時間: 2016-2-18 11:55

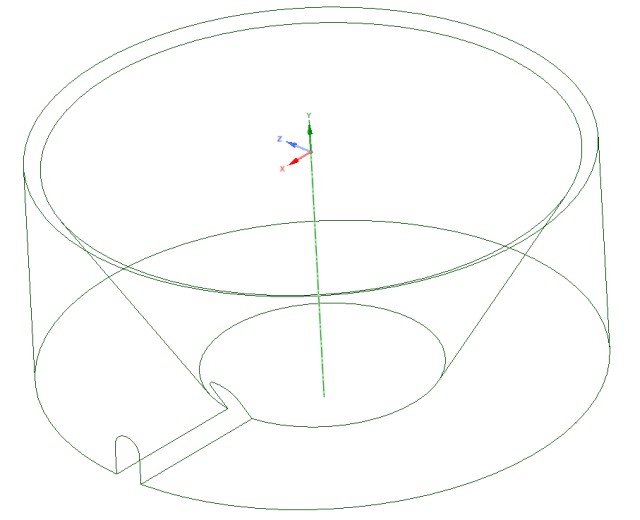

我係咪睇錯圖呢?

圖片附件: hw5.jpg (2016-2-18 11:55, 32.36 KB) / 下載次數 169
https://h0.hkepc.com/forum/attachment.php?aid=1866263&k=e664316443ad113b84285740207d2366&t=1781500350&sid=THbA9XvBEB

作者: carlos22z 時間: 2016-2-18 17:59

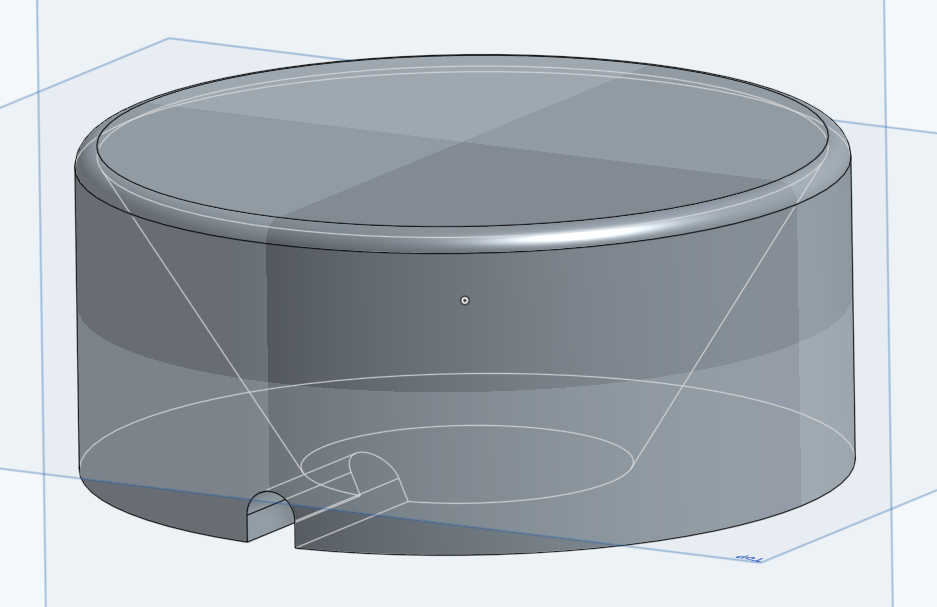

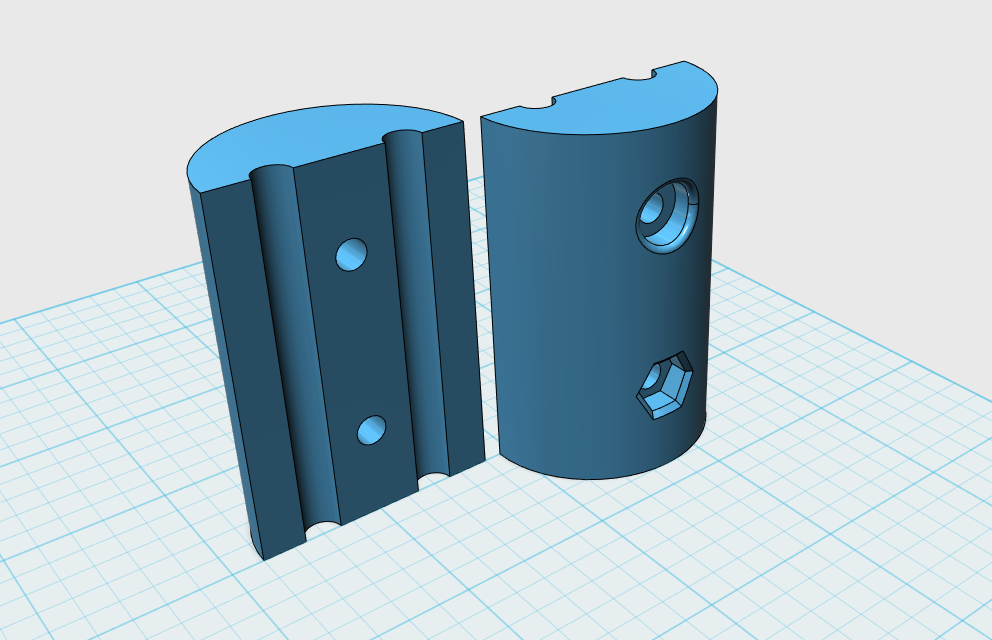

第一次玩3d軟件，唔知有無整錯

圖片附件: test2.png (2016-2-18 17:57, 139.79 KB) / 下載次數 189
https://h0.hkepc.com/forum/attachment.php?aid=1866330&k=fbe91683e2635bdcee2fc9239d36e134&t=1781500350&sid=THbA9XvBEB

圖片附件: Test.png (2016-2-18 17:59, 149.78 KB) / 下載次數 177
https://h0.hkepc.com/forum/attachment.php?aid=1866331&k=087af91d68ba3028b9aadb55dc9b66c2&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-18 18:28

我係咪睇錯圖呢?
IanW 發表於 2016-2-18 11:55

冇錯，完全正確

作者: IanW 時間: 2016-2-18 21:58

本帖最後由 IanW 於 2016-2-18 22:00 編輯

冇錯，完全正確
Offer 發表於 2016-2-18 18:28

但好似同 #29 樓的不一樣.

都係用同一個 software 劃.

咁都 BB 班.... 諗左幾鬼耐至諗倒點加返頂果個斜邊....

作者: oac 時間: 2016-2-18 22:37

本帖最後由 oac 於 2016-2-18 22:48 編輯

回覆 1# Offer

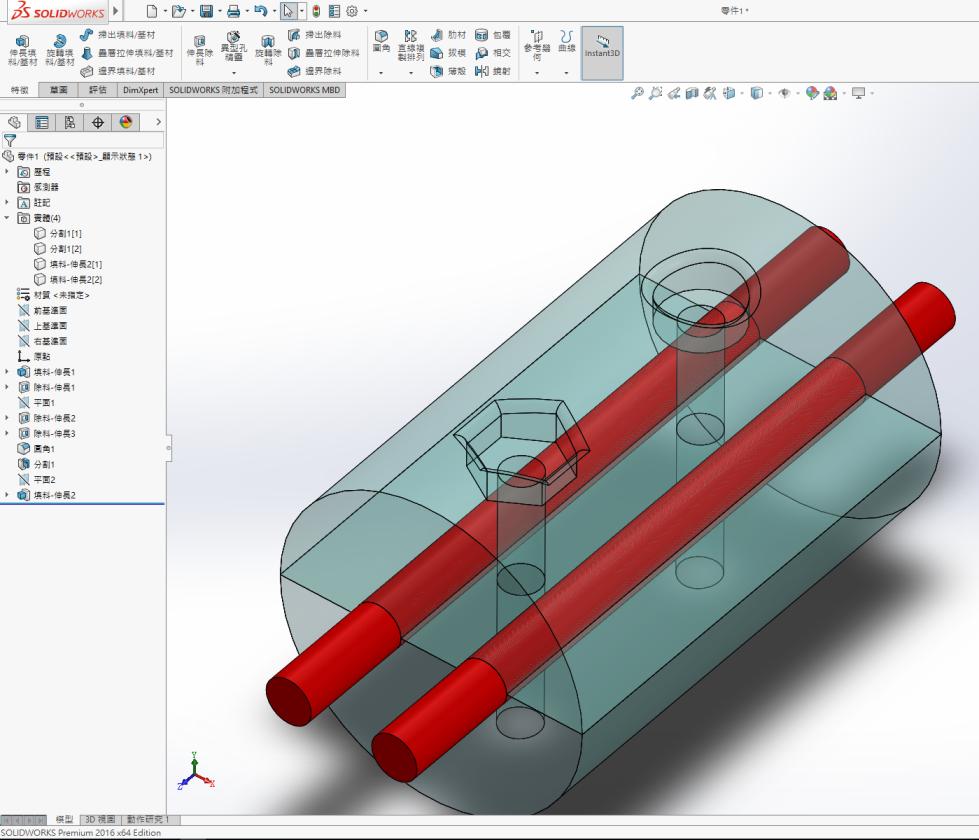

交交功課先

圖片附件: 新圖片.jpg (2016-2-18 22:48, 81.31 KB) / 下載次數 175
https://h0.hkepc.com/forum/attachment.php?aid=1866415&k=e9bc8e86eee591bed1ad87b28c732560&t=1781500350&sid=THbA9XvBEB

作者: AE仔 時間: 2016-2-19 12:20

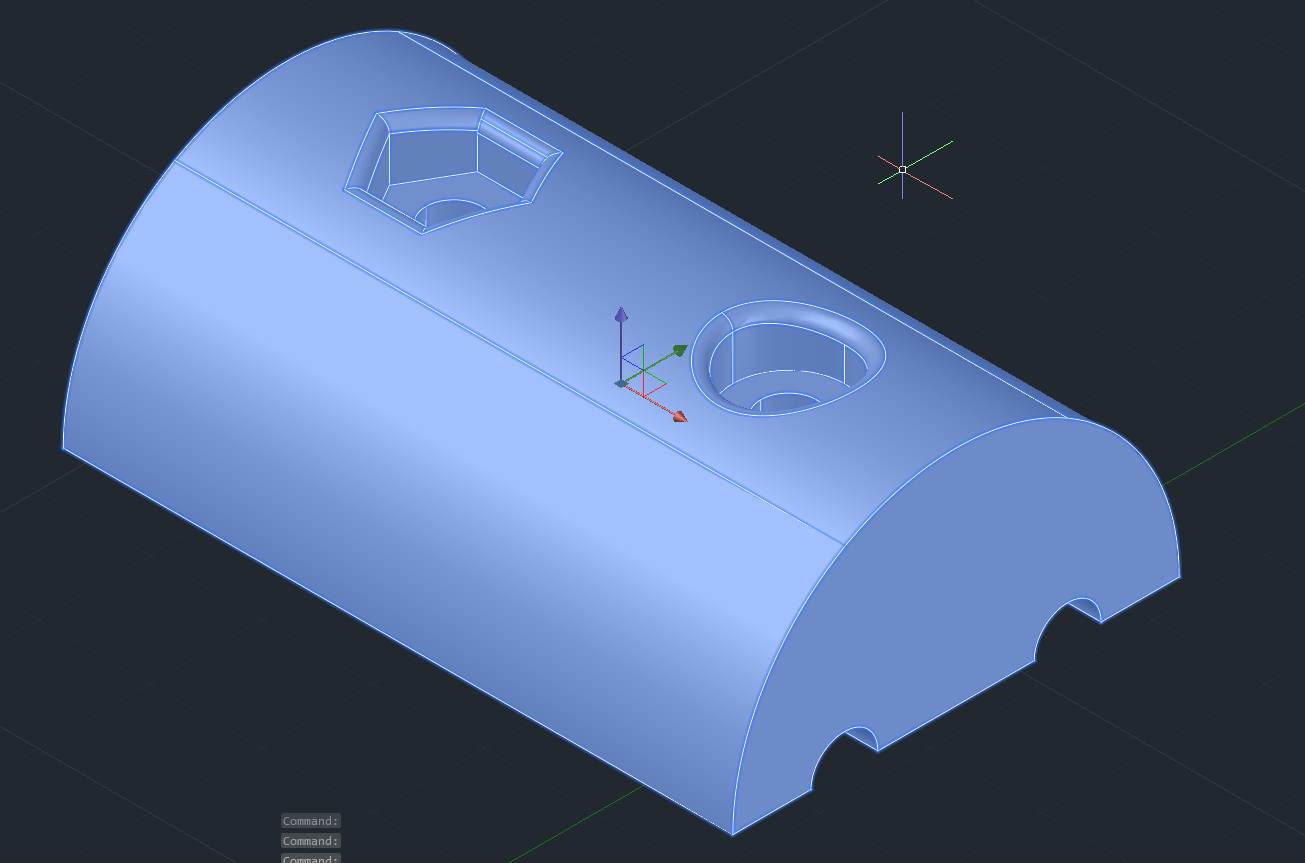

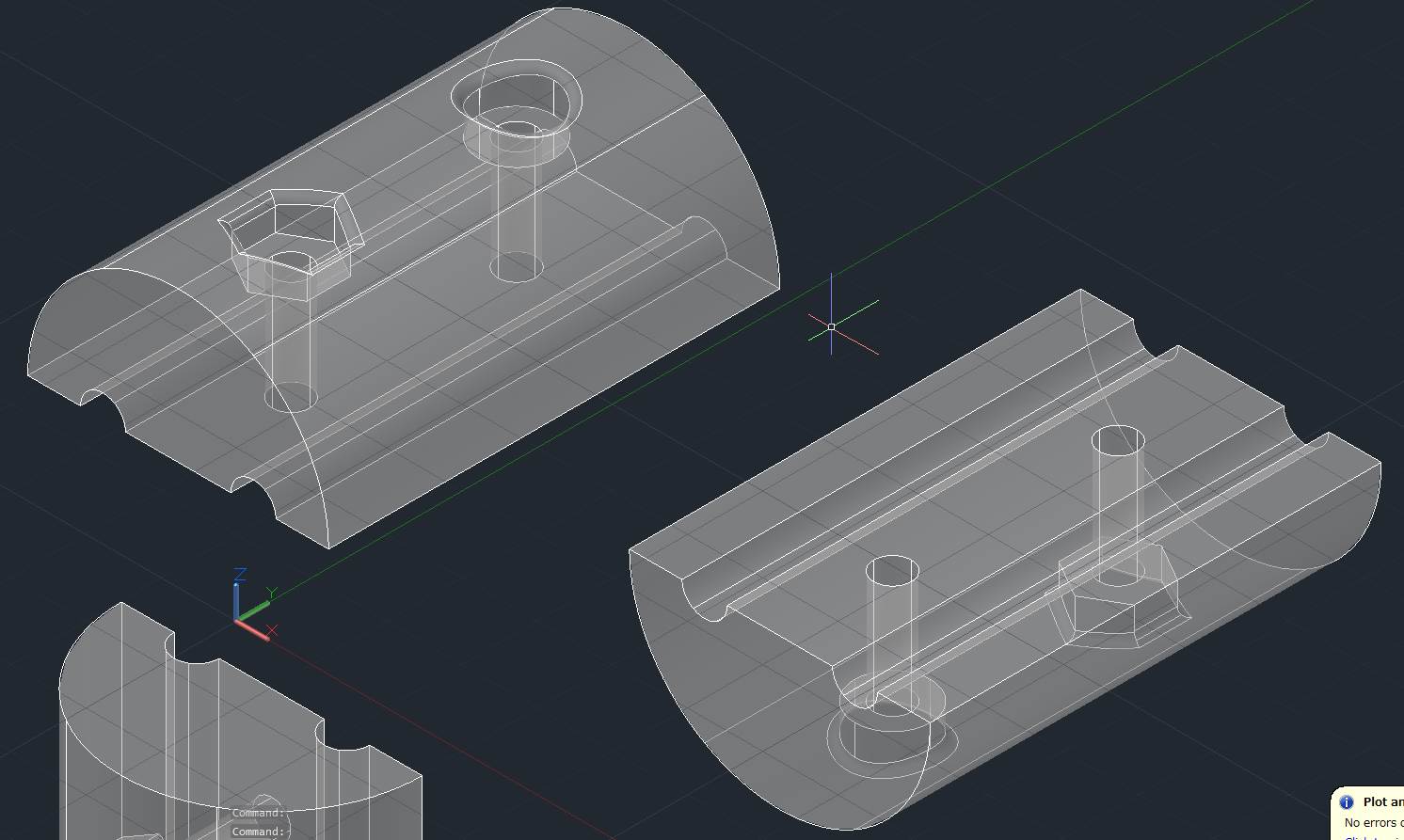

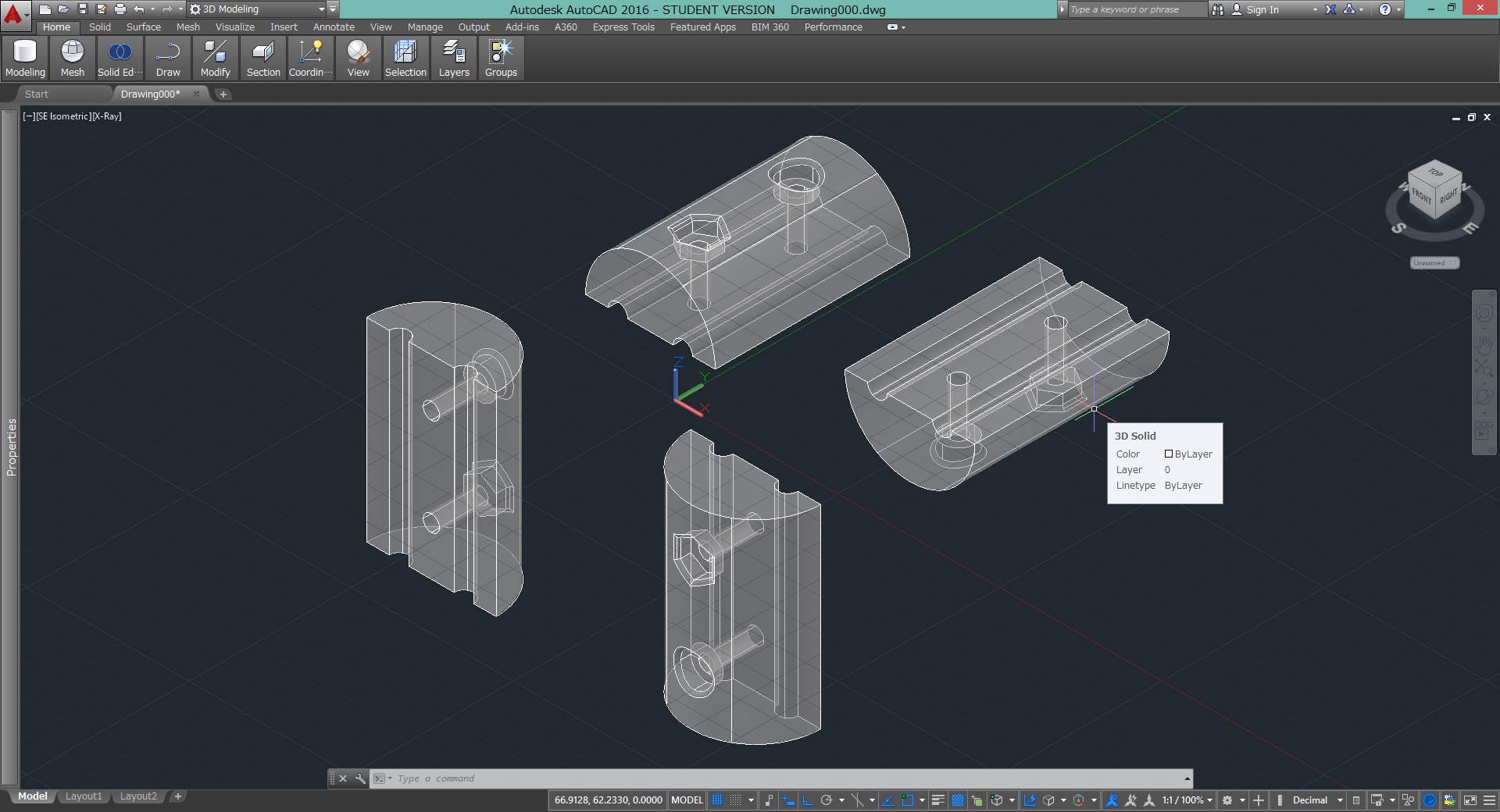

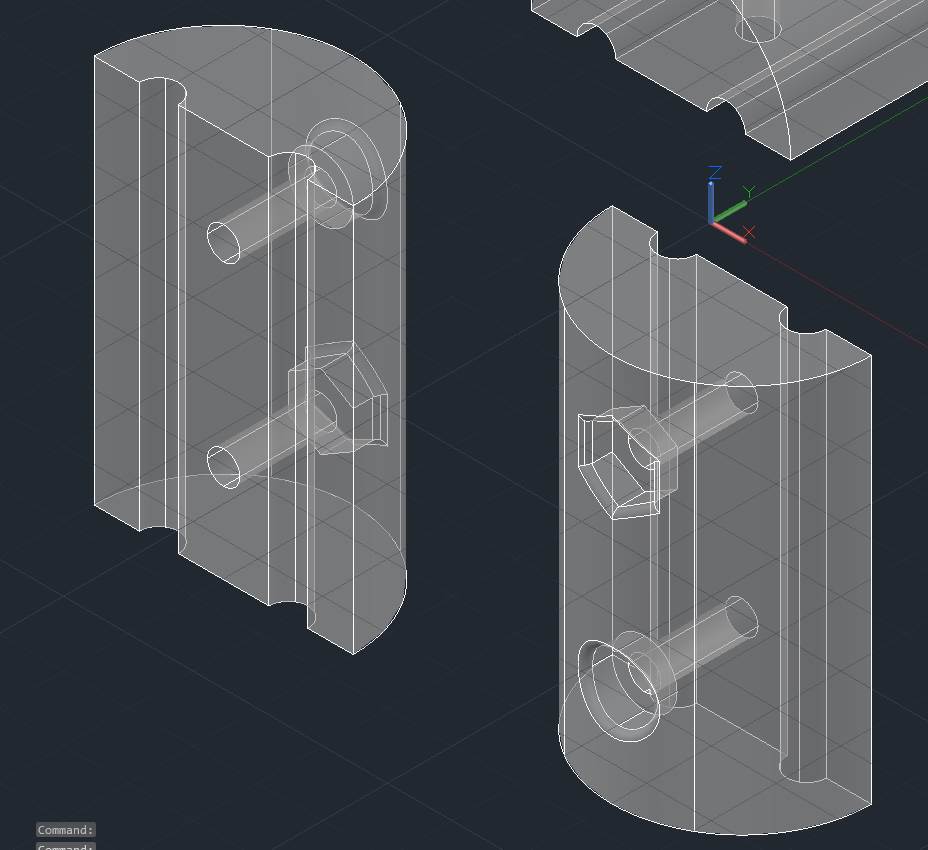

交小小功課先

,用AutoCAD 2016學生版

想問吓其實係咪淨用AutoCAD已足夠作3D Printing?

圖片附件: 1.jpg (2016-2-19 12:09, 144.2 KB) / 下載次數 145
https://h0.hkepc.com/forum/attachment.php?aid=1866518&k=fc0dcac79486a79436980fd0eb5f4c0d&t=1781500350&sid=THbA9XvBEB

圖片附件: 2.jpg (2016-2-19 12:09, 63.32 KB) / 下載次數 190
https://h0.hkepc.com/forum/attachment.php?aid=1866519&k=d5f5fd61365bada22f5faf47cee80bd2&t=1781500350&sid=THbA9XvBEB

圖片附件: 3.jpg (2016-2-19 12:09, 105.05 KB) / 下載次數 185
https://h0.hkepc.com/forum/attachment.php?aid=1866520&k=86e6fd2c645511287ed9331c0f0fc4e5&t=1781500350&sid=THbA9XvBEB

圖片附件: 4.jpg (2016-2-19 12:16, 47.96 KB) / 下載次數 194
https://h0.hkepc.com/forum/attachment.php?aid=1866523&k=83534202f4bb43bf18713d0a7b614ae9&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-19 12:28

交小小功課先 ,用AutoCAD 2016學生版
想問吓其實係咪淨用AutoCAD已足夠作3D Printing?

...
AE仔發表於 2016-2-19 12:20

只要能save as STL就可以打印出來

作者: dtom 時間: 2016-2-19 12:28

本帖最後由 dtom 於 2016-2-19 12:30 編輯

想問吓其實係咪淨用AutoCAD已足夠作3D Printing?
...
AE仔發表於 2016-2-19 12:20

AutoCAD 係攪 3D moldel
有 model 先可以諗點比 3D Printer 用
最大路係 stl file, 你應該可以用 export 之類出到 stl format
然後用 slicer 轉為 gcode,
最後比 3d printer 用

作者: bunbunlui 時間: 2016-2-19 12:59

回覆 45# IanW

我諗係因為你畫左頂同底都開口, 個題目應該只係底有開口, 頂係封口

用慣左DesignSpark就會得心應手家啦

作者: fred2088 時間: 2016-2-19 13:24

想考都唔得 ...

Tinkercad 無修邊功能...
好在可以在請裹找各師兄求救 ...

都是升班學 123D Design ...

作者: Nobita 時間: 2016-2-19 20:54

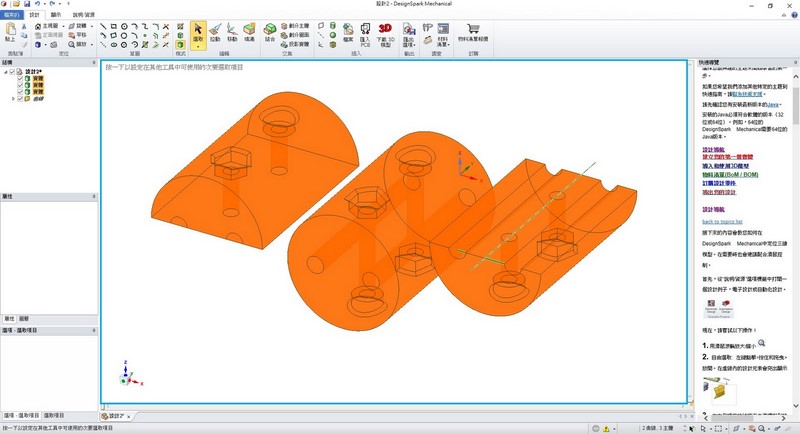

交功課....

圖片附件: 3 (复制) (复制).jpg (2016-2-19 20:54, 67.25 KB) / 下載次數 163
https://h0.hkepc.com/forum/attachment.php?aid=1866603&k=d424f0c4d7a96cfdac517ae4177d601b&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-19 23:16

為何你地個個都好似好易畫到！當年我畫到想死咁

作者: Nobita 時間: 2016-2-19 23:32

回覆 53# Offer

其實吾難，可能我有autocad 底

作者: SleepyPrince 時間: 2016-2-20 00:18

回覆 53# Offer

第一條你都話係BB班啦
第二條我次次都要搵返螺絲紋嘅教學睇先識畫
太懶未睇所以無交功課

作者: Super169 時間: 2016-2-20 02:07

回覆 17# Offer

死喇, BB 班都做唔到添.

ching 你第二個圖, 真係用第一張 sketch 轉出黎? 點睇個頂都唔係好同既?
唔係好睇得出你個頂想點樣添.

作者: dtom 時間: 2016-2-20 02:26

本帖最後由 dtom 於 2016-2-20 02:28 編輯

1) 係 Front plan 畫完第一幅圖
然後 features 用 Revolved boss/base 就會變圓柱

2) 係 Right plane 畫個圓, 再到features 用 Exturded cut

佢個圖2係透視圖,你當佢成件係玻璃咁睇, 所以就咁睇線唔係咁易明
而且圖2頂既外圓邊有用 fillet 修圓邊, 所以更加難睇

作者: IanW 時間: 2016-2-20 12:21

為何你地個個都好似好易畫到！當年我畫到想死咁
Offer 發表於 2016-2-19 23:16

因為而家 d 軟件易上手左.
我試過 123D 同 DesignSpark Mechanical 都幾易用.
但對著個 Siemens NX 就一頭霧水.

作者: IanW 時間: 2016-2-20 12:24

回覆 IanW

我諗係因為你畫左頂同底都開口, 個題目應該只係底有開口, 頂係封口

用慣左DesignSpark就會得 ...
bunbunlui 發表於 2016-2-19 12:59

原來係咁

作者: fred2088 時間: 2016-2-20 12:49

本帖最後由 fred2088 於 2016-2-20 13:42 編輯

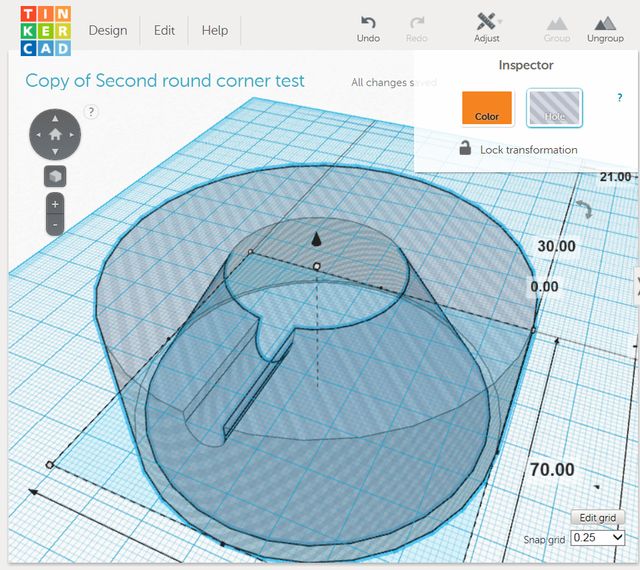

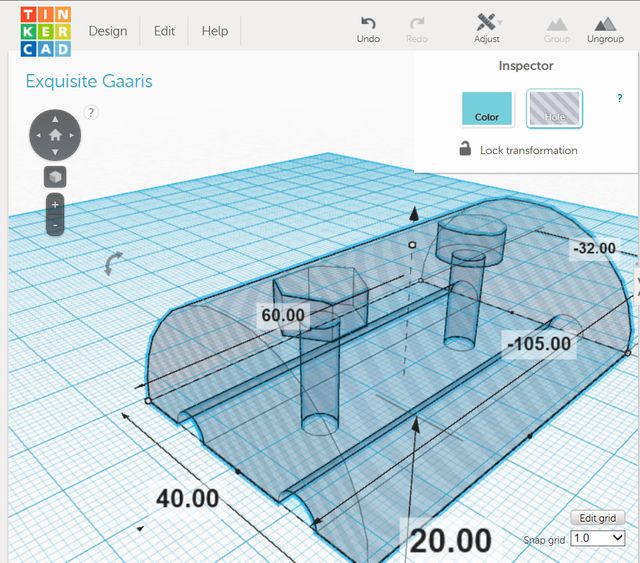

Tinkercad 無得修邊,都要交吓先 ...

[attach]1866775[/attach]

圖片附件: epc2.jpg (2016-2-20 13:39, 85.16 KB) / 下載次數 142
https://h0.hkepc.com/forum/attachment.php?aid=1866779&k=15f86d363a354f6030644d1a1b2397cd&t=1781500350&sid=THbA9XvBEB

圖片附件: epc.jpg (2016-2-20 13:41, 85.03 KB) / 下載次數 158
https://h0.hkepc.com/forum/attachment.php?aid=1866780&k=fa6b3068fb4f799d2b39160a2b686320&t=1781500350&sid=THbA9XvBEB

作者: vvserpent 時間: 2016-2-20 17:18

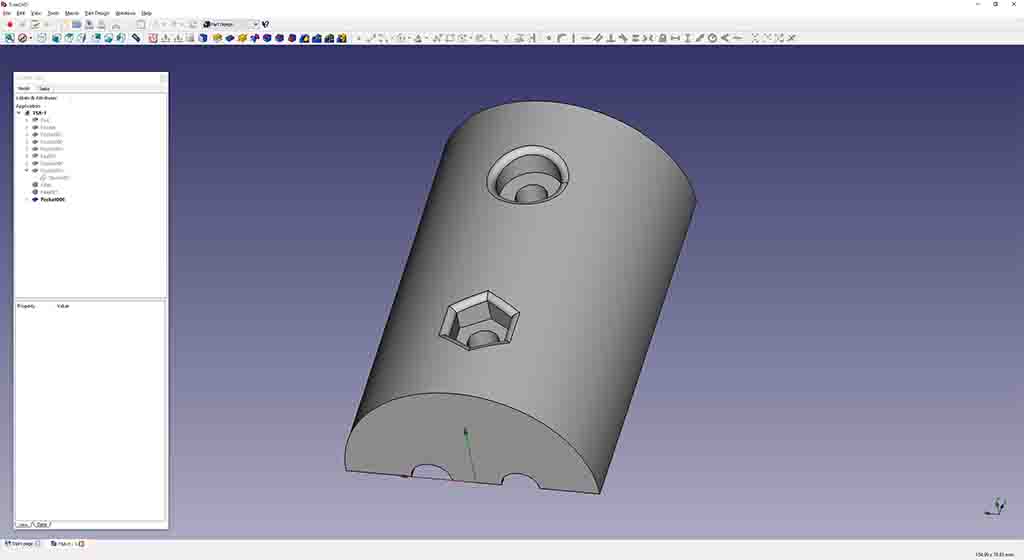

我又試下先, 我用FREECAD入面既PART-DESIGN 畫. 但係唔知點樣diaplay 尺寸同wirefram . . . .

圖片附件: TSA-01.jpg (2016-2-20 17:16, 27.4 KB) / 下載次數 172
https://h0.hkepc.com/forum/attachment.php?aid=1866811&k=73feb230819ef6c4bb7ad106189b51d4&t=1781500350&sid=THbA9XvBEB

作者: Super169 時間: 2016-2-20 22:49

1) 係 Front plan 畫完第一幅圖
然後 features 用 Revolved boss/base 就會變圓柱

2) 係 Right plane 畫 ...
dtom 發表於 2016-2-20 02:26

唔該哂 ching, 原來個頂做左 fillet, 唔怪得怪怪地, 睇D線分唔清中間係吉左定係有頂既.

好野, 可以交卷了.

作者: Super169 時間: 2016-2-20 22:53

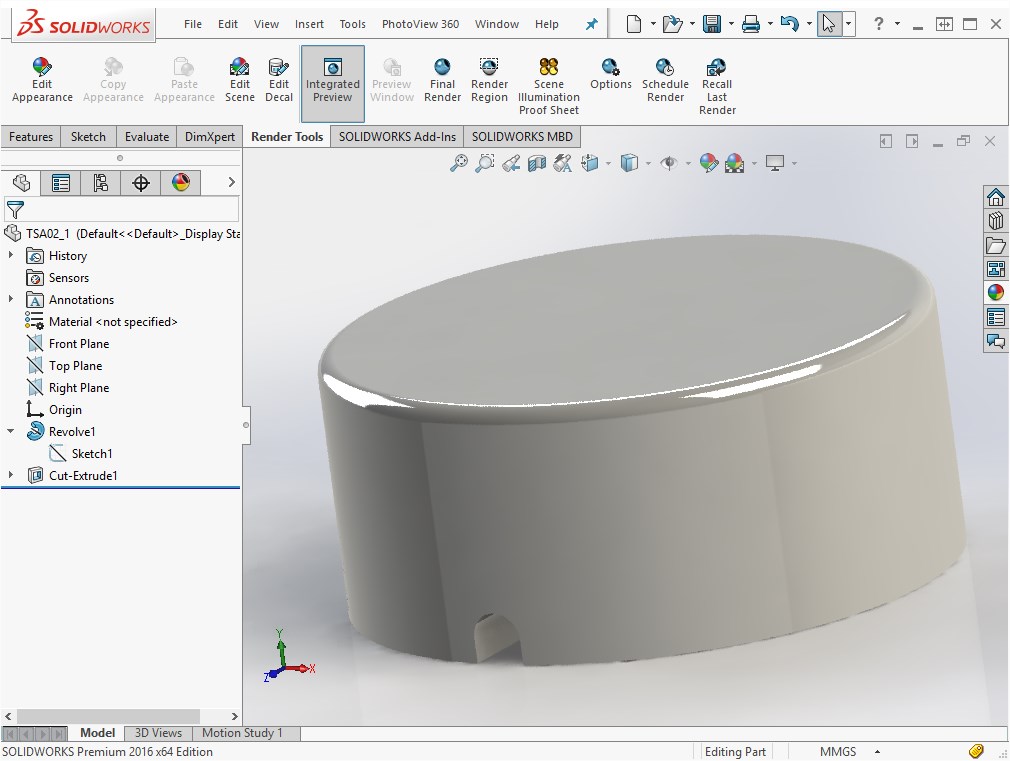

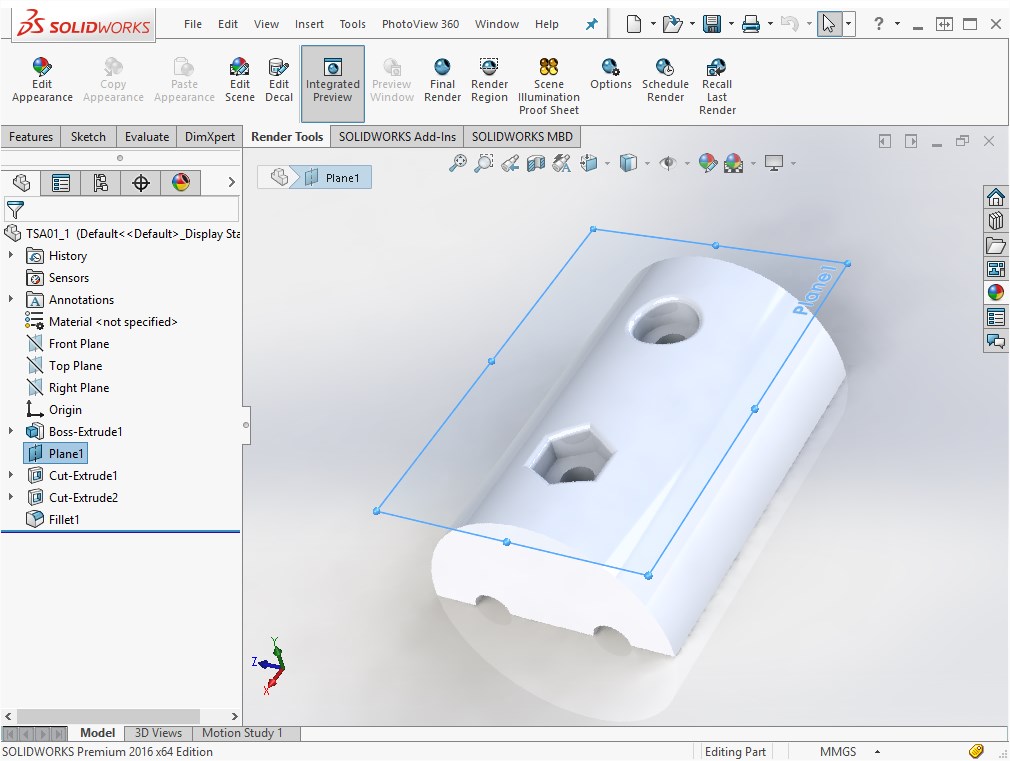

我又交功課....

BB班: 呢個懶D, 畫左一邊算了, 之後另一邊都係同一件野 copy 過去...中間兩條電線, 偷下懶.

再做埋 BB 班先..

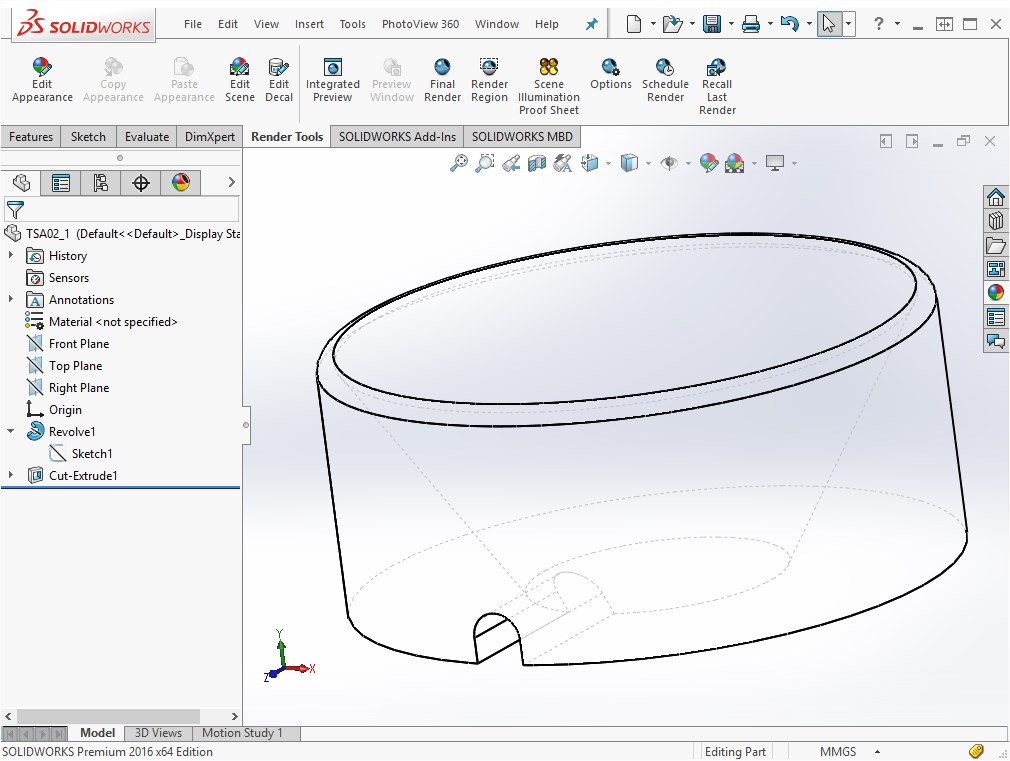

唔知點解, 同樣既 config, 第一件野內部既線條深色 D 既? 唔知有無得 set, 佢內部既線既顏色.

小學雞問題有野想問, 所以開另一個交.

圖片附件: 20160220-0101.jpg (2016-2-20 22:50, 133.37 KB) / 下載次數 248
https://h0.hkepc.com/forum/attachment.php?aid=1866902&k=80a9b58fe70f63624088b4beafbff3e3&t=1781500350&sid=THbA9XvBEB

圖片附件: 20160220-0102.jpg (2016-2-20 22:50, 112.59 KB) / 下載次數 217
https://h0.hkepc.com/forum/attachment.php?aid=1866903&k=9e282b740573ecac3031b40b25dffe6b&t=1781500350&sid=THbA9XvBEB

圖片附件: 20160220-0201.jpg (2016-2-20 22:52, 121.19 KB) / 下載次數 203
https://h0.hkepc.com/forum/attachment.php?aid=1866907&k=716d1734015d5fc3e7c64dfc0c879d68&t=1781500350&sid=THbA9XvBEB

圖片附件: 20160220-0202.jpg (2016-2-20 22:52, 103.62 KB) / 下載次數 236
https://h0.hkepc.com/forum/attachment.php?aid=1866908&k=3c0fe8bea993d39471d6c652adf2650f&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-20 22:58

回覆 63# Super169

畫埋螺丝吧

作者: Super169 時間: 2016-2-20 23:06

小學雞想問問.....螺絲既規格.

M17牙,牙距1mm,60度公制,牙深0.866mm

係咪即係外圈(最大既圈)係 17mm (應該係既, 我見你標左 0.85). 而 60度公制牙深0.866mm, 唔知係計 cut 走左既, 定係留番度既?

我用 cut 走既部份係 0.866mm 深, 60 度角, 唔知係咪咁呢?

加條 Helix 轉住 cut 出黎就係咁了.

成個頂就係咁: (阿 Sir, 好多地方無比呎吋....)

圖片附件: 20160220-0301.jpg (2016-2-20 23:05, 146.11 KB) / 下載次數 222
https://h0.hkepc.com/forum/attachment.php?aid=1866927&k=b7f7148ab81246c398007449e19a1e9f&t=1781500350&sid=THbA9XvBEB

圖片附件: 20160220-0302.jpg (2016-2-20 23:05, 146.25 KB) / 下載次數 231
https://h0.hkepc.com/forum/attachment.php?aid=1866928&k=039c4a9dc7122885f46c6f38e0d6be72&t=1781500350&sid=THbA9XvBEB

圖片附件: 20160220-0303.jpg (2016-2-20 23:05, 88.82 KB) / 下載次數 233
https://h0.hkepc.com/forum/attachment.php?aid=1866929&k=97a69bc3e4cd786e90b4a0d109b3c8ed&t=1781500350&sid=THbA9XvBEB

圖片附件: 20160220-0304.jpg (2016-2-20 23:05, 100.01 KB) / 下載次數 241
https://h0.hkepc.com/forum/attachment.php?aid=1866930&k=79dbed0c3f59a2222b3a17926e82c0bc&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-20 23:13

回覆 65# Super169

已经很好了！這兒高手多的是

作者: Nobita 時間: 2016-2-21 00:49

回覆 64# Offer

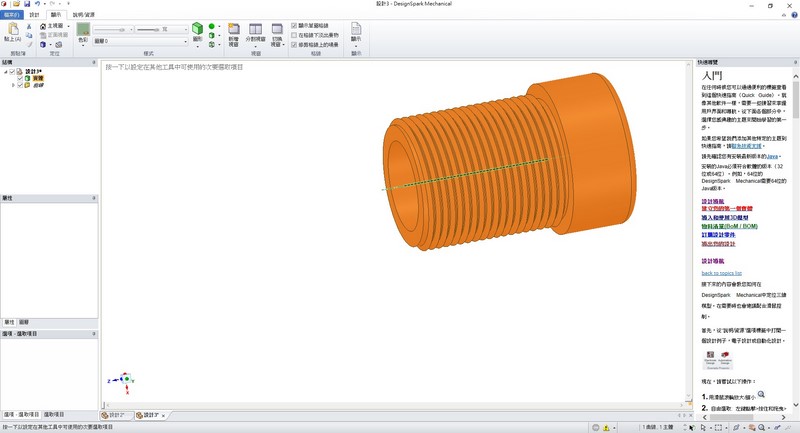

我又交

圖片附件: 2 (复制).jpg (2016-2-21 00:48, 52.2 KB) / 下載次數 239
https://h0.hkepc.com/forum/attachment.php?aid=1866954&k=6809e6f01fe95f3e6f1a9fc282223185&t=1781500350&sid=THbA9XvBEB

作者: Offer 時間: 2016-2-22 22:57

回覆 Offer
我又交
Nobita 發表於 2016-2-21 00:49

你地D繪圖能力比我高

作者: mooninman 時間: 2016-2-23 21:30

本帖最後由 mooninman 於 2016-2-23 22:26 編輯

用onshape

作者: bam1a 時間: 2016-2-23 21:58

用onshape
mooninman 發表於 2016-2-23 21:30

imgur sucks now

use na.cx
