作者: fred2088 時間: 2016-1-2 20:56 標題: DIY 4 色單頭機 用 Marlin Mega2560 + RAMPS 1.4 + Relay Board !!!
本帖最後由 fred2088 於 2016-10-4 20:26 編輯
大家可以試吓 ... RAMPS + 8 Channel Relay Board 便可 ....
用Marlin Kimbra ...
意大利 的 ....
不是太難DIY的....
http://www.thingiverse.com/thing:498922
https://immaginaecrea.wordpress. ... reprap-prima-parte/
作者: palpatrick 時間: 2016-1-3 00:28
回覆 1# fred2088
非常有創意！好有啟發性！
實際上用，可以將2個或以上的Extruder接駁到同一組4988,
（要加decoder)
再用選擇既方或選擇那一個Extruder出膠，
當然要睇下發熱頭可容納多少入口！
作者: fred2088 時間: 2016-1-3 16:49
回覆 2# palpatrick
大家可以一齊試吓改.... 做 7 色 打印...
作者: dtom 時間: 2016-1-3 21:17
搵到片喇, 好有興趣改返部
https://www.youtube.com/watch?v=Cb8eyCas-WE
作者: fred2088 時間: 2016-1-3 21:50
回覆 4# dtom
意大利文都找到 .... 作者: dtom 時間: 2016-1-3 22:48
回覆 5# fred2088
thingiverse 搵作者其他 design 有片, 再爬其他片
意大利文 google translate 後都係睇唔明
作者: fred2088 時間: 2016-1-3 23:07
回覆 6# dtom
五色單頭 ... V8
http://www.thingiverse.com/thing:756354
作者: vvserpent 時間: 2016-1-3 23:12
有片睇, 明佢做緊咩啦!
作者: dtom 時間: 2016-1-3 23:24
本帖最後由 dtom 於 2016-1-3 23:26 編輯
回覆 7# fred2088
太多色既問題變左點放extruder同膠... 香港真係難
反正都係遠程,似乎可以改係 kossel 到用喎
我都仲未攪得清楚佢點用 relay 攪到4色
作者: fred2088 時間: 2016-1-3 23:37
回覆 9# dtom
在 Change Tools 用Gcode set Pin output singal to control relay board ...
作者: menil 時間: 2016-1-6 01:05
有趣!但問題點樣先可以解決留係頭裡面殘餘膠.用回抽定用新膠推到新色出?
作者: hktvro 時間: 2016-1-6 06:52
有趣!但問題點樣先可以解決留係頭裡面殘餘膠.用回抽定用新膠推到新色出?
menil 發表於 2016-1-6 01:05
見到片中好似有個膠兜比個噴頭流口水用

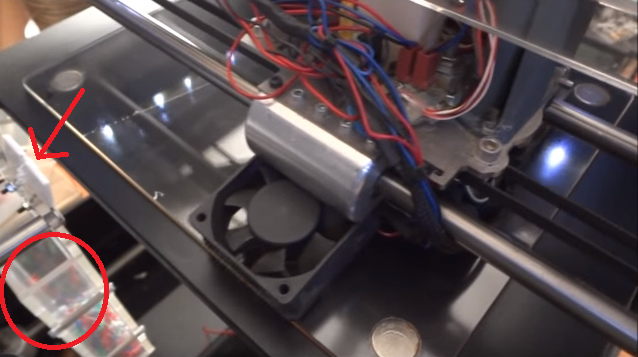

作者: menil 時間: 2016-1-6 11:12
見到了,塊膠刮設計幾聰明
另外提到只有Slic3r先可以加段轉色code落去
圖片附件: sc01.jpg (2016-1-6 11:09, 100 KB) / 下載次數 44https://h0.hkepc.com/forum/attachment.php?aid=1856161&k=f9ab24bc102b9349c930c60156eaa556&t=1781379692&sid=6pmDtCXPwcg
作者: fred2088 時間: 2016-10-1 01:40
本帖最後由 fred2088 於 2016-10-1 01:45 編輯
回覆 11# menil
http://prusaprinters.org/origina ... al-upgrade-release/
Upgrade kit
4 material version is $249 or €269 with VAT
2 material version is $199 or €219 with VAT
8 port relay board 幾十人仔吧 ...
出了!!!
一樣的東西 ... [youtube]KpcH74DXyy0[/youtube]
作者: dtom 時間: 2016-10-4 00:39
https://www.youtube.com/watch?v=jgHsnX3qs7Y
除左多色, 仲可以自動換膠喎
除左塊 8 port relay board
decoder 果 part 應該點攪呢
就咁睇佢又唔似要 decoder
Source:http://www.marlinkimbra.it/?p=280
作者: fred2088 時間: 2016-10-4 00:41
本帖最後由 fred2088 於 2016-10-4 01:11 編輯
回覆 15# dtom
可以試吓一齊玩 ...
8路继电器模块 RMB 十多元 ... 1. Define Pins to control Relay Board
2. 轉頭時, Send G-code control Pin to switch relay ...
3. 再在空位印Dummy 清絲 ...
google translate ...
-------------------------------------------------
G60; Memorize the printing position
G92 E0; Reset the active extruder
G1 F6000 E-5; I flinch 5 mm.
G61 F20000 Z1; get up to 1 mm. the head from the press
G1 F15000 X0 Y0; port the head in the corner of the floor drain
G1 F5000 E-83; and quickly pull away another 78 mm to 83 mm in total going retraction and putting "parked" the wire
T [next_extruder]; active the next extruder in print order
G92 E0; I reset it
G1 F5000 E80; port the "current" thread in the melt zone.
G1 F20000 Z0; and I lower myself on the floor to use the same plan for the elimination of the purge material
G92 E0; riazzero the current extruder
G1 F120 E60; and exhaust 60 mm. of material to bleed the color yet
G1 F5000 E55; I flinch of 5 mm. (Retraction Bowden)
G92 E0; riazzero the extruder
G1 F15000 Y15 Z5; He moves the plan to "yarn hotend" to detach the line left from the purges
G61 Z1 F20000; carryover to the Z + 1 mm. not to touch printing
G61 F15000 X Y; and quickly carry the head in the press to the recorded coordinates
G61 Z F20000; port the head at exactly the Z recorded
G1 F5000 E4.5; Recovery 4.5 mm retraction
G92 E0; and riazzero the extruder
作者: dtom 時間: 2016-10-4 18:31
回覆 fred2088
1. Define Pins to control Relay Board
但牫2部機,一部用MKS, 另一部用赤兔 , 唔知得唔得喎
要用返2560+ramps?
作者: fred2088 時間: 2016-10-4 18:45
本帖最後由 fred2088 於 2016-10-4 18:47 編輯
回覆 17# dtom
MKS 可以 Define pin ...
赤兔要找赤兔專家 ....
Mega2560 + RAMPS + 4 x A4988都只是 八十幾人仔 ...
作者: fred2088 時間: 2016-10-4 20:27
本帖最後由 fred2088 於 2016-10-4 20:32 編輯
回覆 15# dtom
你的圖,只需用6個 Relay
同這個不同接線 .... 這個簡單直接用8個 Relay ...
https://immaginaecrea.wordpress. ... reprap-prima-parte/
作者: dtom 時間: 2016-10-5 10:02
回覆 19# fred2088
再搵下,有分高低電平.. 而且好多1X果啲, 幅圖都係5V...
最似樣係呢間, 貴少少都係買佢好喇
起碼連relay part no都一樣車無死https://detail.tmall.com/item.htm?id=42652856931
你條link睇到佢塊relay要17歐羅... 我地廿令人仔實在太抵
作者: fred2088 時間: 2016-10-5 11:29
回覆 20# dtom
買了9個月有多, 無人一齊玩 ...
作者: dtom 時間: 2016-10-5 12:31
回覆 dtom
買了9個月有多, 無人一齊玩 ...
fred2088 發表於 2016-10-5 11:29
你知呢度幾多CD-ROM先得嫁
你要PO成果先有人上船
作者: Savio 時間: 2016-10-5 12:43
我都想上船, 但我識太少野
作者: vvserpent 時間: 2016-10-5 13:32
http://forums.reprap.org/read.php?4,594204,594905
即係要用 PIN-5 同 PIN-6 做切換?
作者: fred2088 時間: 2016-10-5 13:59
回覆 24# vvserpent
Pin 幾都得, 只要在Marlin 改便可 ...
作者: fred2088 時間: 2016-10-5 13:59
本帖最後由 fred2088 於 2016-10-5 14:00 編輯
回覆 22# dtom
那我試吓先 ...
其他人也可去 這裡看看 ...
https://www.kickstarter.com/proj ... lament-3d?ref=ksrfb
作者: bam1a 時間: 2016-10-5 14:39
本帖最後由 bam1a 於 2016-10-5 20:13 編輯
其實我更加想知幾時有5個輸入頭嘅diamond hotend
咁樣就可以做到CMYW(white)/RGBK(key=black) 呢類合成法，同做達到全色FDM 個最初步嘅概念
作者: fred2088 時間: 2016-10-5 15:25
回復 15 #dtom
這個接法可以控制5個步進！
via HKEPC Reader for Android
作者: dtom 時間: 2016-10-5 17:19
本帖最後由 dtom 於 2016-10-5 17:21 編輯
回覆 27# bam1a
就算做到5個 extruder 同時印
應該只可以做到5色獨立用
一個普通 diamond hotend 溝既色應該都唔會準喎
另外依家好似同時只會係1個 extruder 運作
如果2個以上... 係咪夠電呢
仲要計埋唔同比例,總有啲色要多啲... 似唔唔係咁簡單
作者: bam1a 時間: 2016-10-5 18:09
本帖最後由 bam1a 於 2016-10-5 20:14 編輯
回覆 bam1a
就算做到5個 extruder 同時印
應該只可以做到5色獨立用
一個普通 diamond hotend 溝既色應 ...
dtom 發表於 5/10/2016 19:19
目前diamond hotend係可以做到混一色，只要三個頭share個overall extrusion speed就好
ref：
https://www.youtube.com/watch?v=saryph9t9L8
https://www.youtube.com/watch?v=2PRSF1Avzfc
假如有slicer 開發團隊有多小小眼光嘅話，一頭出二色/三色亦唔係夢
不過呢個就好睇人地點樣個設定個顏色表示
同模型檔點輸出俾gcode辨認
仲有g code控輸料比率，應該可以做到一定嘅多色打印
當然，假如係去到要印有大量色彩profile嘅件嘅話，呢個我諗唔到點樣做但至少可以做到純控制4-5個extrusion可以控制到無多餘物料擠出，
或者全彩要畀返擅長印有色模型嘅粉塵機先得
利申：以上皆爲我FF出來的論點
作者: seasky 時間: 2016-10-5 19:11
提示: 作者被禁止或刪除 內容自動屏蔽
作者: fred2088 時間: 2016-10-5 19:24
本帖最後由 fred2088 於 2016-10-5 19:26 編輯
回覆 31# seasky
看Video 好像要加Controller Board 去 Control Diamond Head ...
未知易唔易改Firmware ... 所以都是玩 Relay board 易D....
作者: fred2088 時間: 2016-10-10 13:37
本帖最後由 fred2088 於 2016-10-10 14:24 編輯
回覆 26# fred2088

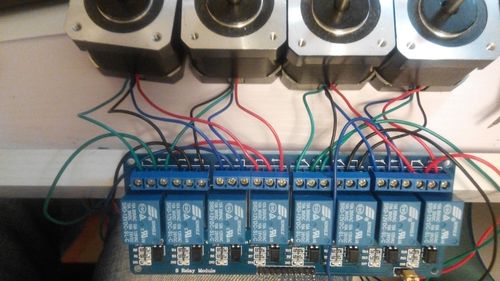

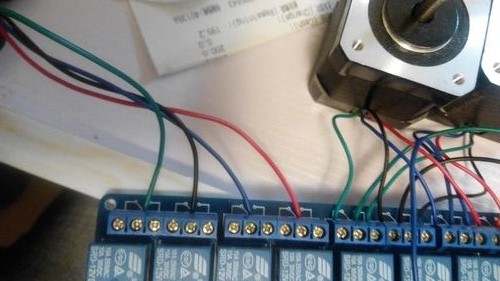

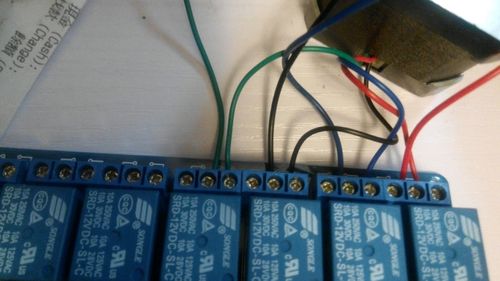

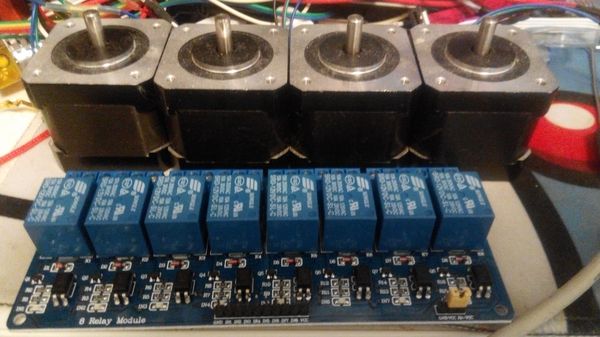

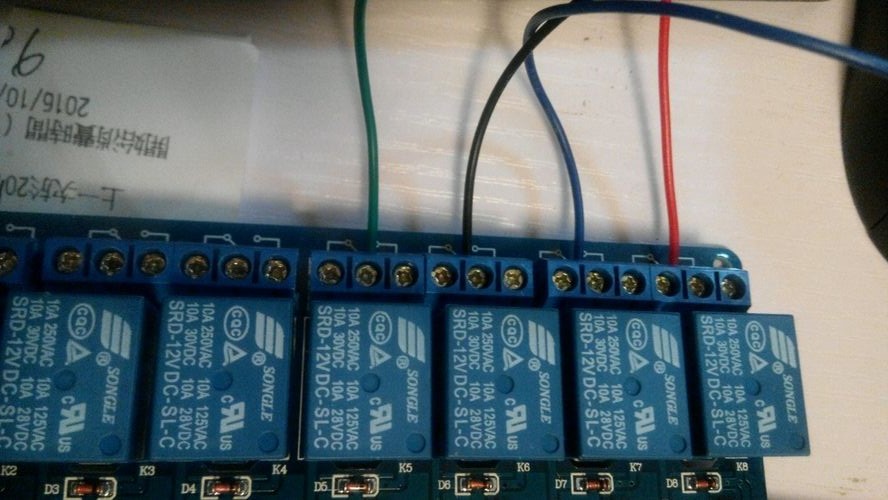

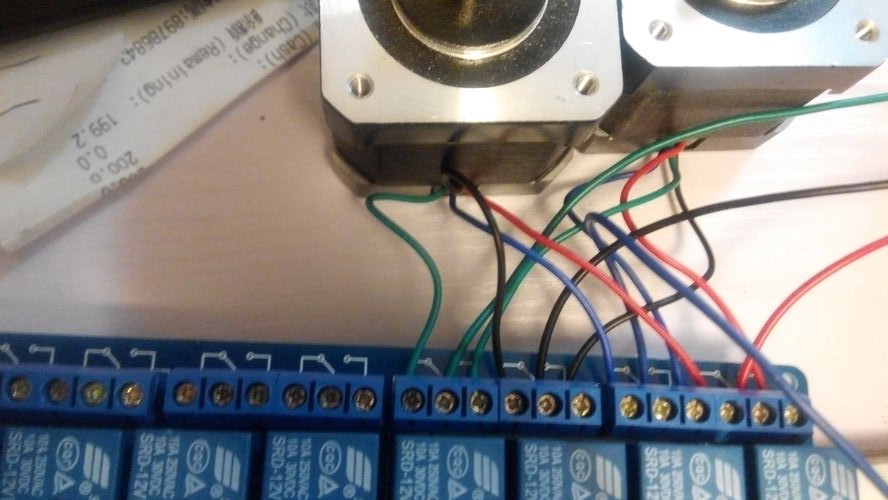

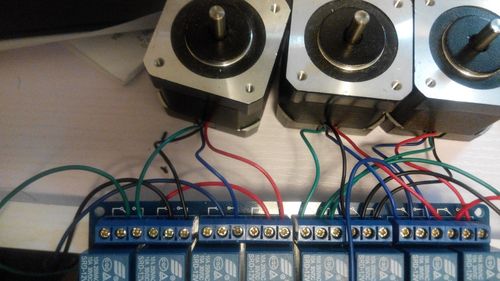

開始試吓 ...
圖片附件: IMG_20161010_112814.jpg (2016-10-10 13:36, 49.73 KB) / 下載次數 45https://h0.hkepc.com/forum/attachment.php?aid=1929529&k=2c8e6d9230ec612f94bbbaddb09f4b4d&t=1781379692&sid=6pmDtCXPwcg
圖片附件: 4in1-01.jpg (2016-10-10 14:23, 117.63 KB) / 下載次數 28https://h0.hkepc.com/forum/attachment.php?aid=1929533&k=6767b728bd894e34cf9f11469f9126ab&t=1781379692&sid=6pmDtCXPwcg
圖片附件: 4in1-02.jpg (2016-10-10 14:23, 30.95 KB) / 下載次數 41https://h0.hkepc.com/forum/attachment.php?aid=1929534&k=e4402c203010b4768d501139cbe5a8c4&t=1781379692&sid=6pmDtCXPwcg
圖片附件: 4in1-06.jpg (2016-10-10 14:23, 40.2 KB) / 下載次數 46https://h0.hkepc.com/forum/attachment.php?aid=1929535&k=5a909a6cd926e798cac735f576fe3dc7&t=1781379692&sid=6pmDtCXPwcg
圖片附件: 4in1-05.jpg (2016-10-10 14:23, 37.95 KB) / 下載次數 58https://h0.hkepc.com/forum/attachment.php?aid=1929536&k=0c58629eb04c472c00b137cc2080d5e1&t=1781379692&sid=6pmDtCXPwcg
圖片附件: 4in1-04.jpg (2016-10-10 14:23, 63.87 KB) / 下載次數 33https://h0.hkepc.com/forum/attachment.php?aid=1929537&k=5a401436ce32e641aee84f17b491641e&t=1781379692&sid=6pmDtCXPwcg
圖片附件: 4in1-03.jpg (2016-10-10 14:23, 112.21 KB) / 下載次數 42https://h0.hkepc.com/forum/attachment.php?aid=1929538&k=ce94dc00fb04d9b9241666c659835f35&t=1781379692&sid=6pmDtCXPwcg
作者: dtom 時間: 2016-10-14 23:30
回覆 33# fred2088
結果係...?
作者: fred2088 時間: 2016-10-15 10:32
回覆 34# dtom
1. 接線 - 做完
2. 劃 四入一出 的印件 (遠程進絲) .... 等
3. Load Kimbra Marlin 去 Mega2560 .... 等等
4. 試 RAMPS 的 Pin5 Pin6 .... 等等等
5. 改 轉線 GCode .... 等等等等
6. 試行 Gcode Dry Run .... 等等等等等
7. 上機試行正常印件.... 等等等等等等
8. 試印 Thingiverse 的多色膠件 .... 等等等等等等等
無時間 ....
作者: ustkl 時間: 2016-10-15 11:07
回復 35 #fred2088
Ching, 你打算用响乜機度，應唔會係Tiny Boy 掛
via HKEPC Reader for Android
作者: fred2088 時間: 2016-10-15 11:29
回復 36 #ustkl
所有機都會試
via HKEPC Reader for Android
作者: dtom 時間: 2016-10-15 14:34
回覆 35# fred2088
你比我快好多喇
我只係啱啱收貨仲放係台面未掂過
作者: fred2088 時間: 2016-10-15 17:30
回復 38 #dtom
大家都是一百步
via HKEPC Reader for Android
作者: vvserpent 時間: 2016-10-15 17:39
我剛起步.
作者: palpatrick 時間: 2016-10-15 19:31
回復 33 #fred2088
有無師兄睇過？
Youtube
戰鬥碗
作者: fred2088 時間: 2016-10-15 19:36
回覆 41# palpatrick
就是看了.... 2 頭 £1xx , 4 頭 £2xx , 它要 11月才有 ....
所以才再上手 ...
作者: vvserpent 時間: 2016-10-24 21:18
我剛收到塊RELAY BOARD. 但只有板, 冇MANUAL.
我睇YOUTUBE, 用Raspberry Pi , 比5V power就得. 我現在只接 VCC 5V , GND. 但 冇聲又冇燈. 我想問供電後, 板板應該有咩反應?
買左呢塊. https://world.tmall.com/item/42652856931.htm?id=42652856931
會唔會係要比12V 佢至得?
謝謝
作者: hon2013 時間: 2016-10-24 22:25
睇佢資料:
http://pan.baidu.com/s/1vW8Ia
JD-VCC應該比12V, VCC可能5V OK. Input低壓會著燈推Relay
作者: vvserpent 時間: 2016-10-24 23:07
謝謝你, 我對電子野係知少少....
睇完都唔係太明, 要再做多D功課至有得玩.
http://www.forward.com.au/pfod/H ... AddRelay/index.html
作者: linuxlam 時間: 2016-10-25 11:15
謝謝你, 我對電子野係知少少....
睇完都唔係太明, 要再做多D功課至有得玩.
...
vvserpent 發表於 2016-10-24 23:07
你塊板Relay係DC12V先可以推動，佢有分Vcc 同 JD-Vcc
塊版右下角黃色個設定針，SET左Vcc 同 JD-Vcc 連接一齊
咁即係Vcc 同 JD-Vcc同時使用同一個電源
但你只係用5V 所以未必推到12V Relay
如果你想用兩組電，咁就要Vcc 接入5V，同時攞走黃色個設定針，再係 JD-Vcc接入 12V 電
因為無光耦IC資料，所以唔知Vcc 接5V，會唔會開到光耦
簡單D用一組電就12V接入Vcc ，唔好攞走黃色個設定針，咁就可以
你如果成功推到12V Relay，會聽到Relay嗒～嗒聲
Relay下面8個LED要有輸入 INPUT先會著
