作者: kenn 時間: 2020-3-29 23:56 標題: 測試Aorus Gen4 adaptor 及 set Raid-0/Raid-1 with nvme
本帖最後由 kenn 於 2020-4-2 11:33 編輯
因香港代理不入貨，只好在美森買了只Aorus Gen4 AIC adaptor 。PCIe 4.0)，擺了2隻HP EX950 2TB nvme入內, 再create raid-0 & raid-1. Manual 完全無教點樣create raid, 摸索中發覺 set raid 要先裝好 Aorus Storage Manager, 再去Windows' Disk Management, 用mouse right click 才可揀 "New Spanned Volume", "New Striped Volume", "New Raid-5 Volume" 或 "New Mirrored Volume"；揀完 "format", 完成。
Aorus Gen4 AIC adaptor 散熱一流 (可能因為兩面皆有塊大散熱pad，及內有一大塊 5.5mm厚銅heatsink散熱)， idle 低過 39°C。 較早前曾將905P nvme 放入底板M2槽, 亦試過用Intel原裝905P M2散熱器加adaptor放入PCIe 4.0 x16 slot, 但idle都40幾度; 新Gen4 adaptor散熱好過未換板前用Asus Hyper M2 x16 V2 adaptor好多。 現時已將905P及2隻HP EX950 2TB放入此adaptor內，好用。
測試結果如下 -
RAID-0
RAID-1

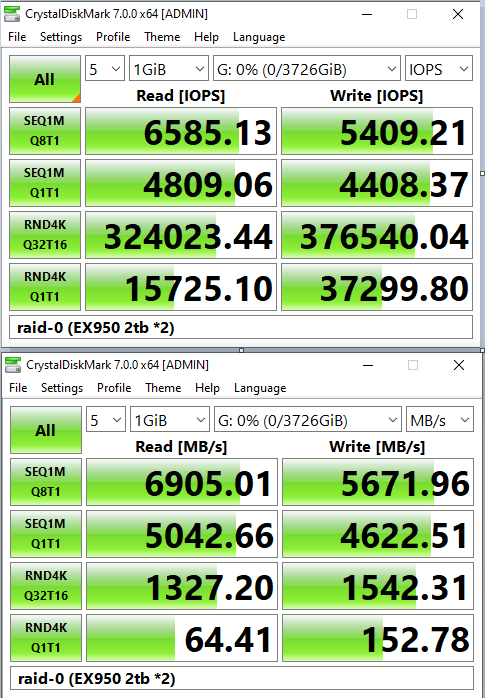

圖片附件: CDM7_raid0_20200329-b.png (2020-3-29 23:54, 49.18 KB) / 下載次數 141https://h0.hkepc.com/forum/attachment.php?aid=2183981&k=eebb5754f53f961c68590f7bda5e6f0a&t=1781783153&sid=2NzigfCdkn

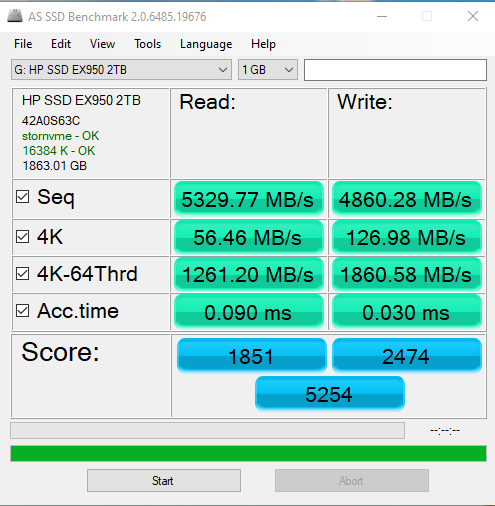

圖片附件: AS-SSD_raid0_20200329-b.png (2020-3-30 00:00, 28.32 KB) / 下載次數 142https://h0.hkepc.com/forum/attachment.php?aid=2183983&k=3512ed039fe14e54ce94e7f299c68453&t=1781783153&sid=2NzigfCdkn

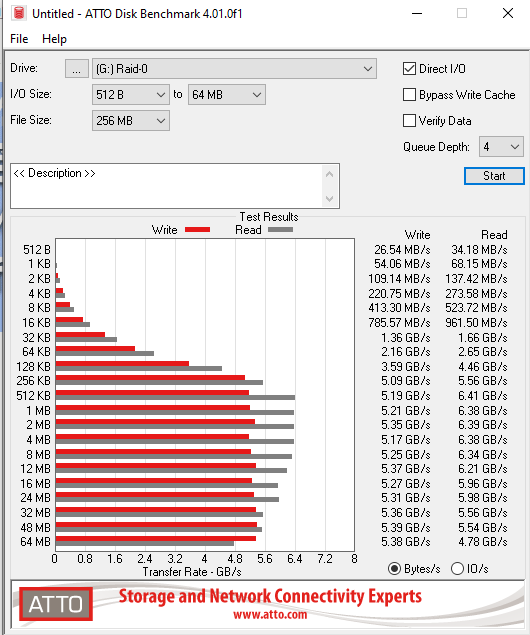

圖片附件: ATTO_raid0_20200329-b.png (2020-3-30 00:06, 33.36 KB) / 下載次數 179https://h0.hkepc.com/forum/attachment.php?aid=2183984&k=3f3b1beb1089d7fdc2602945b3b56f08&t=1781783153&sid=2NzigfCdkn

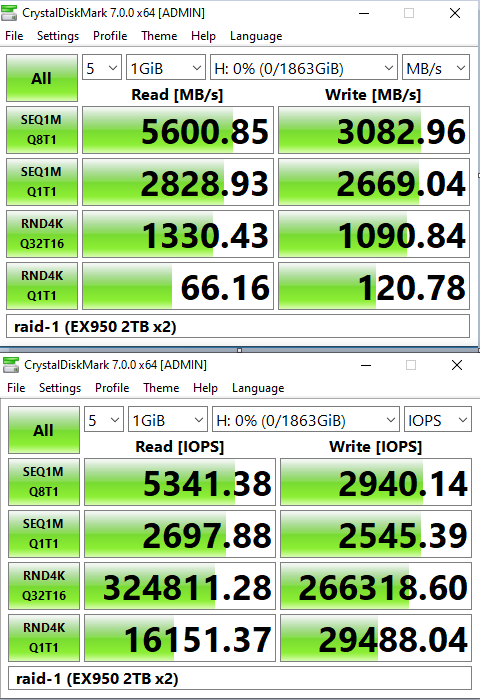

圖片附件: CDM7_raid0+raid1_20200331.png (2020-3-31 10:44, 49.36 KB) / 下載次數 146https://h0.hkepc.com/forum/attachment.php?aid=2184222&k=b0b3118d39ab7ae19735e7e3c93c8458&t=1781783153&sid=2NzigfCdkn

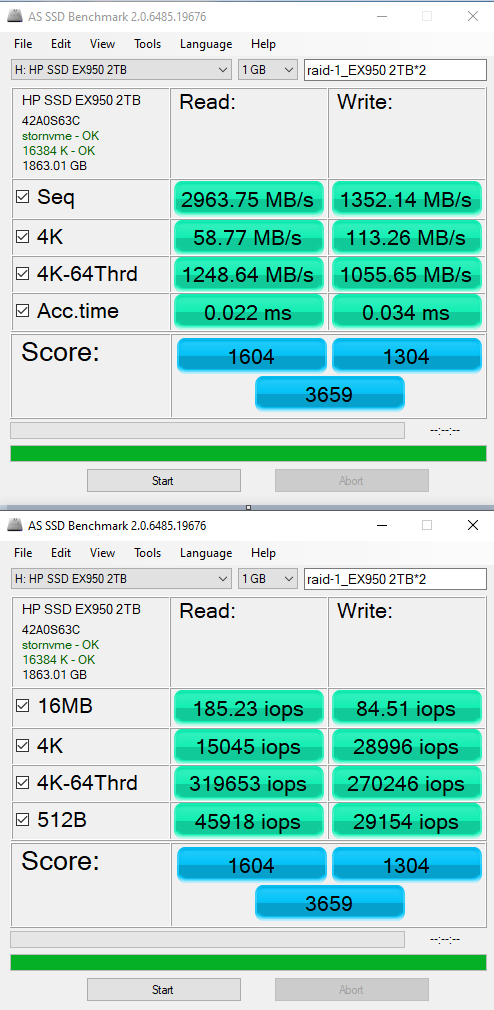

圖片附件: ASSSD_raid1_IOPS_20200331.png (2020-3-31 10:45, 54.33 KB) / 下載次數 175https://h0.hkepc.com/forum/attachment.php?aid=2184223&k=8be1c4113288465a66294a6f5c41232b&t=1781783153&sid=2NzigfCdkn

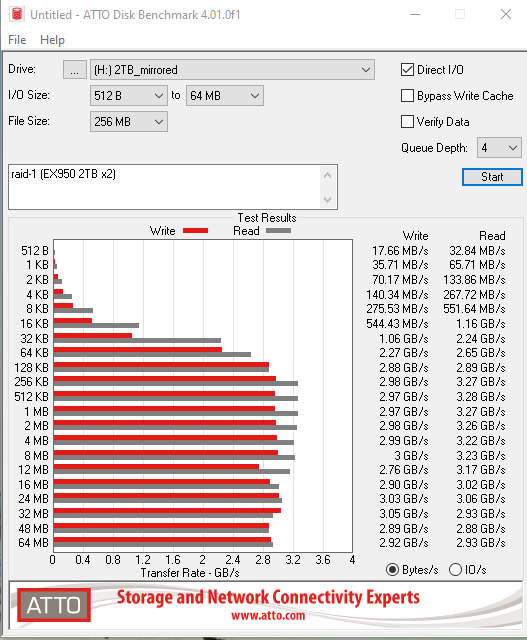

圖片附件: ATTO_raid1_20200331.png (2020-3-31 10:45, 35.83 KB) / 下載次數 132https://h0.hkepc.com/forum/attachment.php?aid=2184224&k=66f5d7448d07cc3e05ae3dd3e039fed3&t=1781783153&sid=2NzigfCdkn
作者: free3sky 時間: 2020-3-30 00:07
好似好有快感, 同RAMDISK 既差不遠了
作者: Miipp 時間: 2020-3-30 12:19
好似好有快感, 同RAMDISK 既差不遠了
free3sky 發表於 2020-3-30 00:07
4k 完全無提升過
另外, 要用盡 6GB/s 的 seq read/write 速度, 有乜同速 source/target storage 做到?
作者: kenn 時間: 2020-3-30 12:28
我買這adaptor是想行raid-1，不是raid-0.
作者: free3sky 時間: 2020-3-30 15:05
4k 完全無提升過
另外, 要用盡 6GB/s 的 seq read/write 速度, 有乜同速 source/target storage 做到? : ...
Miipp 發表於 2020-3-30 12:19
係WOR, 只看頭兩個數
作者: kenn 時間: 2020-4-1 12:04
本帖最後由 kenn 於 2020-4-2 12:33 編輯
今早亦將905P 380GB nvme放入此adaptor內運行， 再做一次測試。 因早前已加入primo cache加速windows運行，所以此測試並無除去primo cache。 測試時溫度保持51°C。

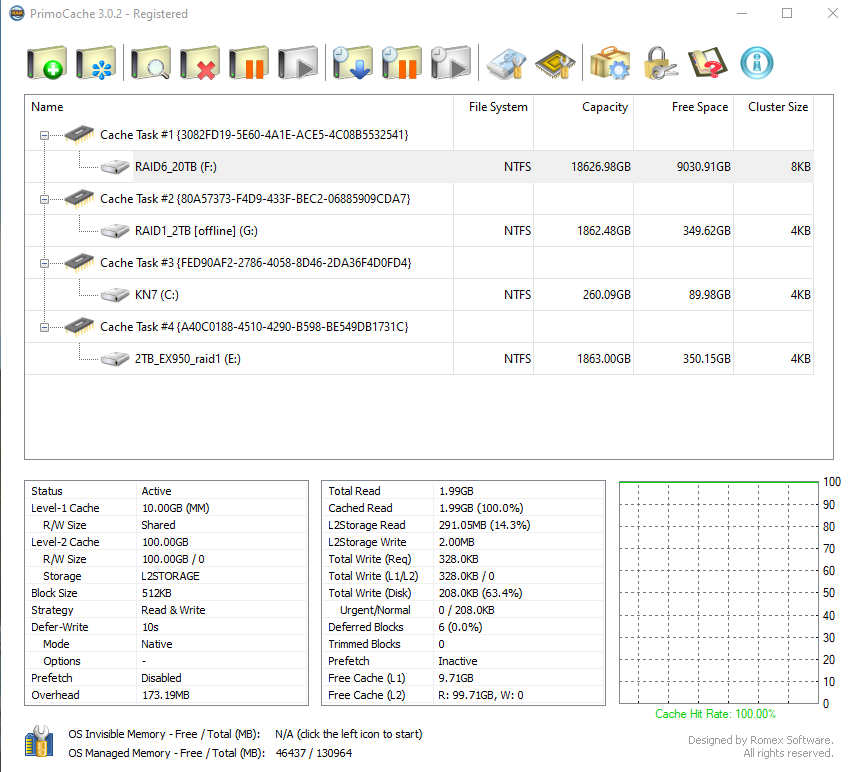

【note： 現時用隻1TB SM961 行PrimoCache 加速以下SSD/HDD/raid :-
- Optane 905P 380GB (Win 10 Pro)
- raid-1 (EX950 2TB x2) <1楼測試是未加primocache>
- raid-6 (WD101KRYZ 10TB x4)
- raid-1 (Gold 2TB x2) ～ 平時offline，有需要時才online】

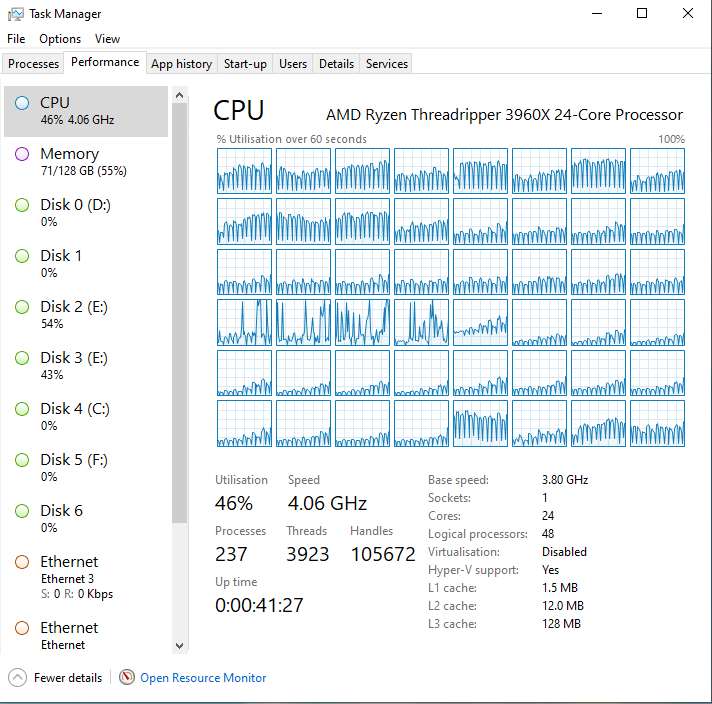

測試時 CPU運行情況

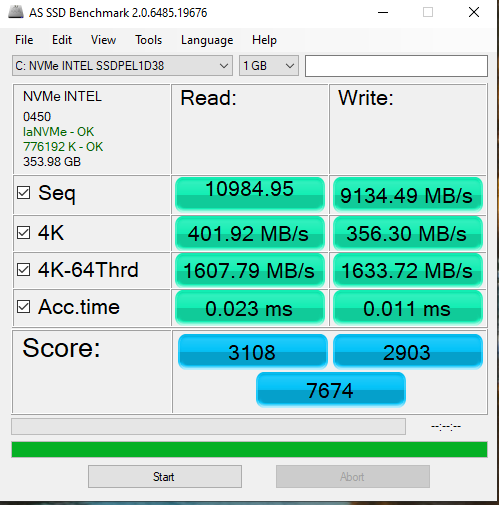

圖片附件: ASSSD_Optane+primo_20200401.png (2020-4-1 12:02, 34.59 KB) / 下載次數 153https://h0.hkepc.com/forum/attachment.php?aid=2184500&k=9134bf6b3703d2001c09d88e157b2f3d&t=1781783153&sid=2NzigfCdkn

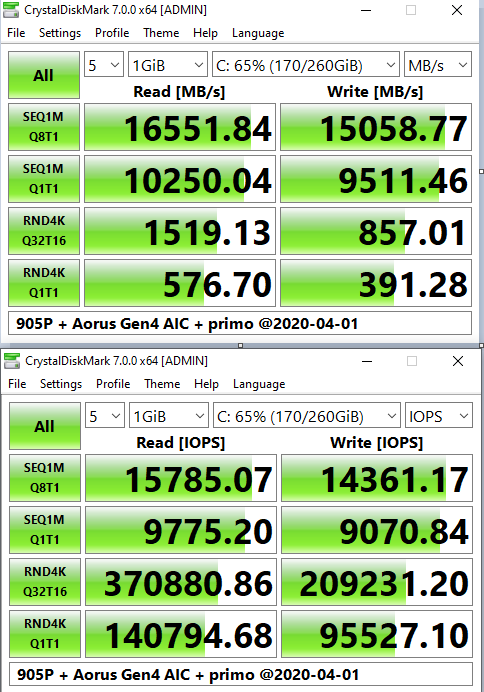

圖片附件: CDM7_Optane+primo_IOPS_20200401.png (2020-4-1 12:02, 51.38 KB) / 下載次數 155https://h0.hkepc.com/forum/attachment.php?aid=2184501&k=d4f93bcc21acb5b71e926e372fdb1e94&t=1781783153&sid=2NzigfCdkn
圖片附件: Task Manager_CPU performance.png (2020-4-1 12:03, 76.87 KB) / 下載次數 150https://h0.hkepc.com/forum/attachment.php?aid=2184502&k=a8e07da7fc0b0c66dbafb4714277224f&t=1781783153&sid=2NzigfCdkn

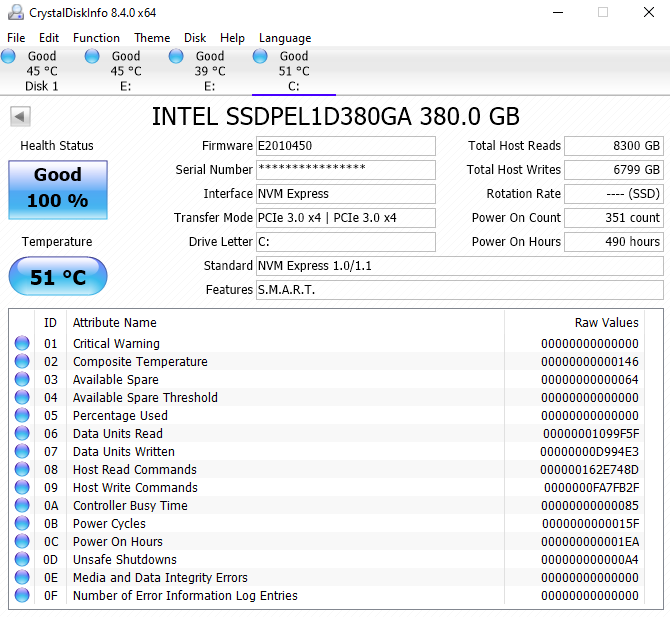

圖片附件: CDInfo_20200401.png (2020-4-1 12:12, 61.03 KB) / 下載次數 181https://h0.hkepc.com/forum/attachment.php?aid=2184503&k=5cb389d9fa109d3972abe7c5f66ddc00&t=1781783153&sid=2NzigfCdkn

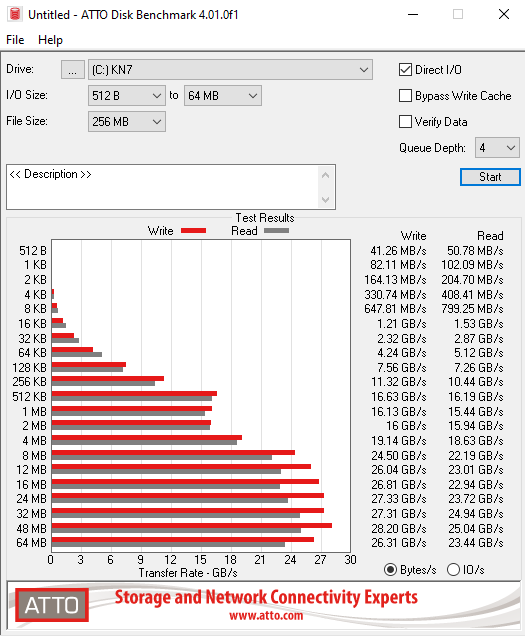

圖片附件: ATTO_+prime_20200401-b.png (2020-4-1 17:03, 31.54 KB) / 下載次數 123https://h0.hkepc.com/forum/attachment.php?aid=2184536&k=659dc6b33225c2dbf984fbcd5c440185&t=1781783153&sid=2NzigfCdkn
圖片附件: DIskManagement_all-online.png (2020-4-2 12:20, 82.39 KB) / 下載次數 137https://h0.hkepc.com/forum/attachment.php?aid=2184652&k=05ec918ef8dd5949c9c1f8993c892d19&t=1781783153&sid=2NzigfCdkn

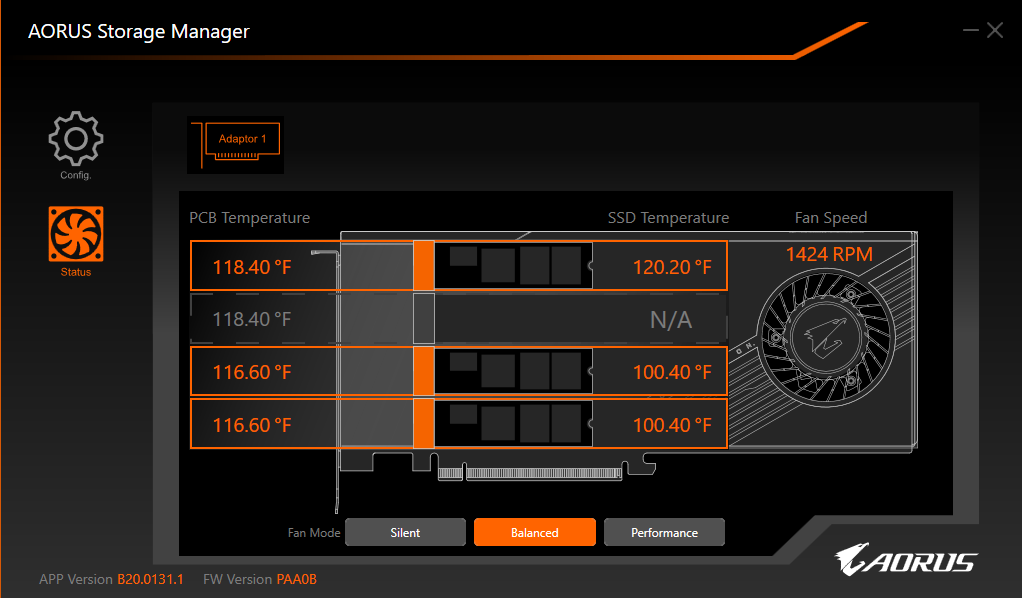

圖片附件: Temp of M2 in aorus adaptor.png (2020-4-2 12:31, 84.74 KB) / 下載次數 151https://h0.hkepc.com/forum/attachment.php?aid=2184655&k=307ab24324abe2e5a8af3bbbeb0990ea&t=1781783153&sid=2NzigfCdkn

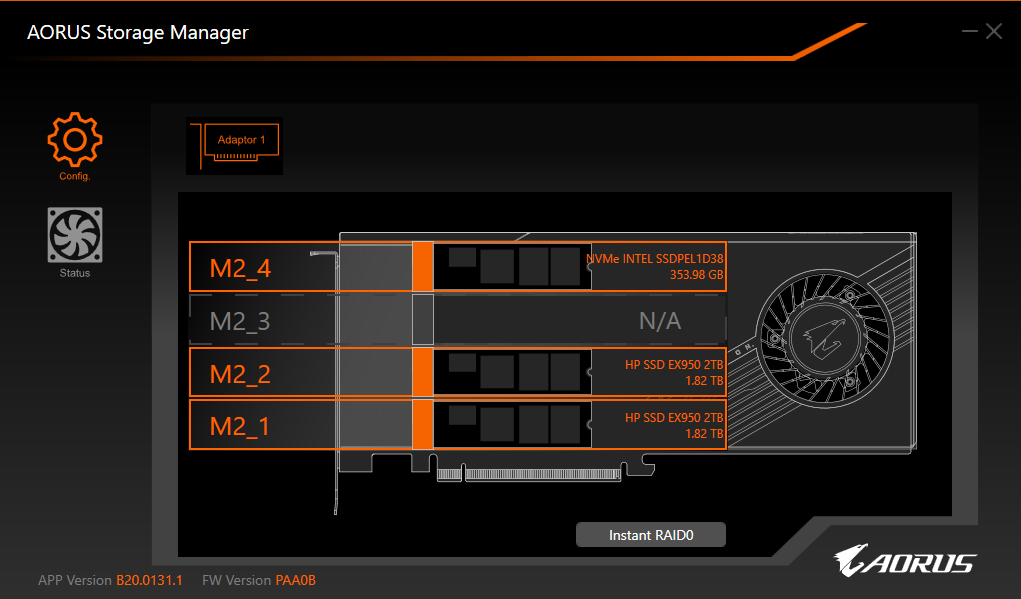

圖片附件: Aorus Storage Manager.png (2020-4-2 12:33, 79.25 KB) / 下載次數 154https://h0.hkepc.com/forum/attachment.php?aid=2184656&k=b9a3e06e645cd37815b89281f065aac2&t=1781783153&sid=2NzigfCdkn
