標題: [開箱] 100KHz 平價電橋 ZOYI ZT-DQ02 LCR + 電池內阻儀開箱測試 [打印本頁]

---

作者: idolclub    時間: 2025-4-9 01:04     標題: 100KHz 平價電橋 ZOYI ZT-DQ02 LCR + 電池內阻儀開箱測試

眾儀剛出來既 100KHz LCR：ZOYI ZT-DQ01，可算是第一間帶頭將 100KHz LCR 殺到落三百頭既廠家，比唔少 DIY 既 LCR 還要便宜。

同系另一款 ZOYI ZT-DQ02，就係 100KHz LCR + 電池內阻儀既二合一產品，多了內阻儀功能，個價就要貴幾十，去到四百幾。


[attach]2473010[/attach]

[attach]2473011[/attach]

[attach]2473012[/attach]

[attach]2473013[/attach]

[attach]2473014[/attach]

[attach]2473015[/attach]

[attach]2473016[/attach]

[attach]2473017[/attach]

[attach]2473018[/attach]

[attach]2473019[/attach]

[attach]2473020[/attach]

[attach]2473021[/attach]

---

作者: idolclub    時間: 2025-4-9 01:05

本帖最後由 idolclub 於 2025-4-12 08:38 編輯

由於 ZOYI 現時並沒有其它的 LCR 和內阻儀配件可供選擇，所以在開始測試前先準備了以下這些配件，可以令使用時更加順手。

其中的 Kelvin Clip 測試線可以直接使用另一 LCR 品牌＂中創＂的線；而電池測試架則可直接使用另一款內阻儀 YR1035+ 的配件。
[attach]2473495[/attach]


另外 ZOYI LCR 原廠並沒有附送清零用的短路片，卻送了一片絕緣隔離片，即下圖中間的比較大的那一塊插片。
這塊絕緣隔離片的作用就是當要使用原廠的 4孔4線測試夾時，用來與夾片測試槽做絕緣隔離的，否則會達不到 4線測試的效果。
而下圖下方比較小的那一片金屬片才是用來短路清零的短路片，這夾片測試槽短路片也需要自備。
[attach]2473496[/attach]


中創的 Kelvin Clip 測試線可以直接插到夾片測試槽中使用。
[attach]2473497[/attach]


先測試 DQ02 才有的功能：電池內阻測試儀
這部 DQ02 就相當於是把 LCR 和電池內阻儀二部儀器黐埋一齊，共用屏幕，但彼此卻有著獨立的接口，互不從屬。
所以當要測電池內阻時，便要使用儀器上方的圓形內阻儀接口和配上內阻測試線。
[attach]2473498[/attach]


接上測試線第一次使用前，最好先做一次短路清零，這對測少於 10mΩ 的低阻值可提高準確度。
這個清零動作只需要做一次便可，日後只要不更換其它規格的線，便不用每次都做。
成功清零後短接測試線，可以顯示 0.00mΩ。但實際上這不一定就是真正的 0.00mΩ，而是軟件把 0.05mΩ 以下強制顯示為 0.00mΩ 而已。
這個強制顯示 0.00mΩ 是由 Firmware v1.0.6 才開始的，原出廠 Firmware v1.0.5 時短接是可以真實顯示低至 0.01mΩ ~ 0.02mΩ 的數值。
還有一點要留意，就是 Kelvin Clip 的 4條線短接是有分順序的，必需按 V+、V-、I+、I- 的次序來短接。
[attach]2473499[/attach]


另一點要留意的，就是原廠附送的這一條內阻測試線並沒有做成雙絞線，也沒有屏蔽層，而且線亦比較長，因此比較容易受干擾。
當你做完清零動作後，如果大幅改變這兩組線的擺放位置，便可能會引入大約 0.1mΩ 的干擾誤差，這在測只得幾 mΩ 的極低阻值時必須要注意。
做清零時這兩組線是如何擺放的，之後便盡量按照這個位置來擺放。解決方法就是更換為比較短的雙絞線。
[attach]2473500[/attach]


正式開始測試，先測一個 1mΩ ± 0.5% 的四線電阻，ZOYI 測得阻值為 1.01mΩ，尾位數值會跳 1~2個字 (0.01mΩ ~ 0.02mΩ)，結果已算不錯。
[attach]2473501[/attach]


再測一個 2.2mΩ 的四線電阻，測得數值為 2.21mΩ，同樣尾位數值會跳 1~2個字，滿意收貨。
[attach]2473502[/attach]


測 10mΩ 四線電阻，測得數值為 10.01mΩ
[attach]2473503[/attach]


測 47mΩ 四線電阻，測得數值為 47.04mΩ
[attach]2473504[/attach]


測 100mΩ 四線電阻，測得數值為 100.01mΩ。到現時為止，測 mΩ 級的低阻值精度都算不錯。
[attach]2473505[/attach]


測 1Ω 電阻，測得數值為 0.9999 Ω。
[attach]2473506[/attach]


測 10Ω 電阻，測得數值為 10.001 Ω。
[attach]2473507[/attach]


測 100Ω 電阻，測得數值為 100.02 Ω。
[attach]2473508[/attach]


同場加映測一個 1mm 厚的紫銅 UT 端子，測得阻值為 0.09mΩ。
測得的紫銅端子阻值是正確的，這亦差不多是 DQ02 能測到的最低阻值的極限了。
[attach]2473509[/attach]


驗證了 DQ02 測電阻的能力後，現在開始正式測電池內阻。
測試會與 YR1035+ 做同場對比，同時亦會使用同一個 YR1035+ 所配的電池架，看看兩者的差距如何。
先測一個 Samsung 18650 動力電池，ZOYI 測得的電池內阻為 9.54mΩ，電壓為 3.7999 V。
[attach]2473512[/attach]


YR1035+ 測得的 Samsung 電池內阻為 9.57mΩ，電壓為 3.7985 V。ZOYI 與 YR1035+ 所測得的數值非常接近，差距很少。
[attach]2473513[/attach]


再測一個 Sony 18650 動力電池，ZOYI 測得的電池內阻為 12.97mΩ，電壓為 3.8023 V。
[attach]2473514[/attach]


YR1035+ 測得的 Sony 電池內阻為 12.99mΩ，電壓為 3.8010 V。同樣地兩者的差距也很少。
[attach]2473515[/attach]


跟著測 Eneloop AA Ni-MH 電池，ZOYI 測得的電池內阻為 19.65mΩ，電壓為 1.3106 V。
[attach]2473516[/attach]


YR1035+ 測得的 Eneloop 電池內阻為 19.6mΩ，電壓為 1.3096 V。兩者結果幾乎一致。
[attach]2473517[/attach]


測金霸王 AA 鹼性電池，ZOYI 測得的電池內阻為 86.62mΩ，電壓為 1.5219 V。
[attach]2473518[/attach]


YR1035+ 測得金霸王內阻為 86.8mΩ，電壓為 1.5206 V。
[attach]2473519[/attach]


最後再測一個 9V 鹼性電池，ZOYI 測得的電池內阻為 1.9799 Ω，電壓為 9.2127 V。
[attach]2473520[/attach]


YR1035+ 測得 9V 電池內阻為 1.97 Ω，電壓為 9.2185 V。兩者差異非常少。
[attach]2473521[/attach]

---

作者: idolclub    時間: 2025-4-9 01:05

本帖最後由 idolclub 於 2025-4-15 08:23 編輯

測完電池內阻，再測 LCR 部份。
今次落場對陣的選手，就係已經雄霸最低價手持 100K LCR 寶座將近10年的＂East Tester 中創＂LCR。
[attach]2473522[/attach]


測試電容前，先檢驗一下測量電阻的性能如何。
以下是電容、電阻的規格表，在 LCR 模式下測電阻的最高分辨率是不如電池內阻模式的。
[attach]2473931[/attach]


電阻全都設定在 1KHz 頻率下進行測量。
測 10mΩ 四線電阻，測得數值為 0.0095 Ω (9.5mΩ)
[attach]2473932[/attach]


測 47mΩ 四線電阻，測得數值為 0.0469 Ω (46.9mΩ)
[attach]2473933[/attach]


測 100mΩ 四線電阻，測得數值為 0.0998 Ω (99.8mΩ)
[attach]2473934[/attach]


測 10Ω 電阻，測得數值為 10.006 Ω
[attach]2473935[/attach]


測 100Ω 電阻，測得數值為 100.08 Ω
[attach]2473936[/attach]


測 1KΩ 電阻，測得數值為 1.0004 KΩ
[attach]2473937[/attach]


測 10KΩ 電阻，測得數值為 10.004 KΩ
[attach]2473938[/attach]


測 100KΩ 電阻，測得數值為 100.02 KΩ
[attach]2473939[/attach]


測 1MΩ 電阻，測得數值為 0.999 MΩ
[attach]2473940[/attach]



測量電容，將會使用內置的夾片插槽測試，並全程使用自動量程測量功能。
電容值由小到大，由 100pF 開始測起
在 100Hz 下，ZOYI 和 East Tester 測得的電容㥀和 D 值相約
[attach]2473946[/attach]      [attach]2473947[/attach]


在 1KHz 下，ZOYI 測得的 D 值偏大一點。這亦是 ZOYI 目前的一個 Bug，就是測小電容時容值正確但 D 值會稍為偏大一點。
[attach]2473948[/attach]      [attach]2473949[/attach]



在 10KHz 下，可看到 ZOYI 測得的電容值是正確的，但 D 值卻突然變大，這是測小電容的第二個 Bug，原因是自動量程選擇錯誤引起的。
[attach]2473952[/attach]      [attach]2473953[/attach]


這時可以把自動量程改為合適的手動量程，D 值便會回到正常水平。
以上兩個測小電容的 Bug，ZOYI 已經複現並開始著手解決，之後的新版本 Firmware 應該可以修正。
[attach]2473954[/attach]


在 100KHz 時測得電容值和 D 值均正常。
[attach]2473955[/attach]      [attach]2473956[/attach]


測 100nF 的電容，100Hz 下兩款的電容值和 D 值非常接近。
[attach]2473960[/attach]      [attach]2473961[/attach]


在 1KHz 下兩款的電容值和 D 值亦相約。
[attach]2473962[/attach]      [attach]2473963[/attach]


在 10KHz 下 ZOYI 的 D 值偏大一點。
[attach]2473964[/attach]      [attach]2473965[/attach]


在 100KHz 下 ZOYI 的 D 值也是偏大，小電容 D 值問題都係要等升級新版 Firmware 去解決 。
[attach]2473966[/attach]      [attach]2473967[/attach]


測完小電容，再測 47μF 電解電容。測小電容用高頻，測大電解主要看中低頻。
先看 120Hz，兩款的電容值和 D 值幾乎一樣。
[attach]2473968[/attach]      [attach]2473969[/attach]


再測 1KHz，兩款的電容值和 D 值也非常接近。
[attach]2473970[/attach]      [attach]2473971[/attach]


10KHz 下兩款的電容值和 D 值差異也不太大。
[attach]2473972[/attach]      [attach]2473973[/attach]


測 2200μF 大電解電容。120Hz 下兩款的電容值和 D 值相約，差距很少。
[attach]2473974[/attach]      [attach]2473975[/attach]


1KHz 下兩款的電容值差不多，D 值有點差異。
[attach]2473976[/attach]      [attach]2473977[/attach]


測一個 22μF 無極性低 ESR 電解電容。120Hz 下兩款的電容值和 ESR 值非常接近。
[attach]2473978[/attach]      [attach]2473979[/attach]


1KHz 下兩款測得的電容值和 ESR 值也差不多。
[attach]2473980[/attach]      [attach]2473981[/attach]


10KHz 下 ZOYI 測得的 ESR 值要偏少一點。
[attach]2473982[/attach]      [attach]2473983[/attach]

---

作者: idolclub    時間: 2025-4-9 01:05

本帖最後由 idolclub 於 2025-4-15 08:23 編輯

測 100μH 空心電感。100Hz 下兩款所測得的電感量和 Q 值十分接近。
[attach]2473987[/attach]      [attach]2473988[/attach]


1KHz 下兩款所測得的電感量和 Q 值幾乎一樣。
[attach]2473989[/attach]      [attach]2473990[/attach]


10KHz 下所測得的電感量和 Q 值亦相約。
[attach]2473991[/attach]      [attach]2473992[/attach]


100KHz 下兩款所測得的電感量也差不多，但 ZOYI 的 Q 值偏大。
[attach]2473993[/attach]      [attach]2473994[/attach]


測 330μH 磁環電感。同樣地在 100Hz 下兩款所測得的電感量和 Q 值相近。
[attach]2473995[/attach]      [attach]2473996[/attach]


1KHz 下測得的電感量和 Q 值亦很接近。
[attach]2473997[/attach]      [attach]2473998[/attach]


10KHz 測得的電感量相同，但 Q 值是 ZOYI 的比較高。
[attach]2473999[/attach]      [attach]2474000[/attach]


100KHz 測得的電感量亦差不多一樣，但 Q 值也是 ZOYI 的明顯偏高。
高頻下 Q 值偏高問題也是等更新 Firmware 來解決。
[attach]2474001[/attach]      [attach]2474002[/attach]

---

作者: vtrchan    時間: 2025-4-9 23:04

價錢係抵嘅，不過如果有埋SMD tweezers就好D.
Specification個表裡面寫ohm嘅單位寫錯左⋯⋯

---

作者: idolclub    時間: 2025-4-10 18:56


規格表內容經常都會有甩漏，已見怪不怪。佢已經執返正一部份，之前 m 同 M 都係錯既

現時佢既 LCR 及內阻表仍未有其它配件提供，還好佢既接口可以直接用到其它廠既現有配件，可以兼容互換。

---

作者: Kin_2012    時間: 2025-4-10 19:49



正呀，等睇報告，睇下買唔買得過。

内阻儀手上仲有兩部，如果呢部早 d出都算吸引，

---

作者: Ian_Seabourne    時間: 2025-4-10 20:18



SMD tweezer 可以另購
但有 cable 就有電感、線成一對又有電容。多對線就多了誤差。

---

作者: alax    時間: 2025-4-10 21:59


大陸影片網站有唔少介紹既片，可以睇住先

via HKEPC Reader for Android

---

作者: Kin_2012    時間: 2025-4-10 22:00



網上太多廣告片， 我信樓主多 d

---

作者: Yuejing    時間: 2025-4-10 23:39

回覆 8# Ian_Seabourne

不知道能否用這類四線的 tweezer？
[attach]2473359[/attach]

---

作者: vtrchan    時間: 2025-4-11 02:52



依個合理好多，但另購而又要有一定質素嘅都會好貴⋯⋯

---

作者: idolclub    時間: 2025-4-11 19:09


可以。

正如之前所講，ZOYI 現時並沒有出其它 LCR 配件，但可以直接用另一個牌子＂East Tester  中創＂ 的 LCR 配件，互相兼容的。

---

作者: idolclub    時間: 2025-4-12 20:11


靚既配件的確唔平，買2、3件配件隨時已貴過機價

---

作者: Yuejing    時間: 2025-4-13 00:46



這類平價手提LCR錶，準確度有限，是否4線可能分別也不大？

---

作者: vtrchan    時間: 2025-4-14 00:42



睇個Specification, 依個錶唔係唔準架，樓主實測亦非常之準⋯⋯
如果你度嘅嘢係細value，而你又唔係用4線，咁變得毫無意義，叫得LCR meter行4線係基本嘢啦～

---

作者: AC360    時間: 2025-4-15 16:58

眾儀冇賣SMD tweezer?

---

作者: alax    時間: 2025-4-15 18:48


無
但有鑷子電橋

via HKEPC Reader for Android

---

作者: Yuejing    時間: 2025-4-15 20:22



以前我覺得 benchtop 4線才會有需要，不過現在技術進步，handheld 的 resolution 也用到4線
細 value 的， 不是要用 VNA？

---

作者: idolclub    時間: 2025-4-16 00:11


ZOYI 已經做緊 LCR 配件，預計下個月便可開賣。

---

作者: vtrchan    時間: 2025-4-16 00:46



一般電子線路，100KHz嘅LCR都夠用，除非你玩RF啫，否則唔使用VNA嘅⋯⋯

---

作者: AC360    時間: 2025-4-19 20:15


現時好多平價貨都已經用4線去測, 見到有幾十蚊的電池內阻表都係4線

---

作者: icefire    時間: 2025-4-20 00:20

老老實實, 100kHz測D值和Q值都不準, 那100kHz就沒有意義
用Firmware來解決準確度問題, 值得相信嗎

---

作者: alax    時間: 2025-4-25 12:57


電池無四線測唔準，兩線測出黎個值會大啲
TS457都係40幾蚊單錶頭

via HKEPC Reader for Android

---

作者: yesau    時間: 2025-4-26 10:03

本帖最後由 yesau 於 2025-4-26 10:04 編輯

【ZOYI众仪ZT-DQ02电桥LCR+内阻仪二合一测试体验】https://www.bilibili.com/video/BV1JfLczdEnu?t=0.0

測試出黎完全不合格

---

作者: vtrchan    時間: 2025-4-26 15:05



如果唔急用，等第二代或者第三代先買⋯⋯

---

作者: idolclub    時間: 2025-5-22 23:32

這個月更新了兩個 Firmware，剛試了最新版的 Firmware v1.0.8，已解決了部份之前的檔位量程判斷錯誤及電感問題。

[attach]2479589[/attach]

---

作者: atukowing    時間: 2025-5-24 11:29

先做產品回水,有銷量再搞軟件嘅又一例子

---

作者: 一擊顏射    時間: 2025-5-28 07:34

有冇Ching用過同惠LCR meter？請問評價如何？

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: Yuejing    時間: 2025-5-30 18:51



同惠、中創會有信心好多

---

作者: idolclub    時間: 2025-6-1 14:59


論 LCR 技術，同惠應該係大陸牌子中的 No.1，尤其是在中、高階的高頻台式 LCR，國內少有對手，除了外國貨。

但在手持式 LCR 市場，同惠則顯得有些老態，已經很多年沒有推出新型號。舊式的 UI 顯示不夠直觀，電池續航力亦低，但測量還是不錯的。

---

作者: madebyp90    時間: 2025-6-1 17:08



同惠近$1000
家居唔係整電話
平嘢都足夠

1.5-2000uf
差3%，唔會點影響使用

又唔係display card/cpu

---

作者: Yuejing    時間: 2025-6-1 19:42



如果沒有要求 ( e.g. 日常家電維修），可能百多元的電橋鑷子已足夠

---

作者: madebyp90    時間: 2025-6-1 20:07


家居唔需要 4位數精度
準過入門萬用錶已經可以

又唔需要鬥平
百零蚊看門口/樓主嗰隻4xx攞嚟玩
足夠了
反正點貴都會有人攞部大機出嚟鬥貴

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: 一擊顏射    時間: 2025-6-2 17:49


handheld LCR meter係小眾產品， 就算外國大牌子都好少出/update

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: lyjhf2006    時間: 2025-6-5 15:32

回覆 31# idolclub

想問下有冇邊隻USB 測電源波紋的儀器推薦下？

---

作者: idolclub    時間: 2025-6-8 15:52


之前做過測試，測紋波比較有參考價值既 USB 錶牌子有 YZX Studio、WITRN 和 POWER-Z，同示波器做比較可以去到 8~9 成相似。

現時 YZX Studio 已經唔再做 USB 錶，POWER-Z 既 KM003C 叫價又要三百幾，相對比較便宜既就係 WITRN。

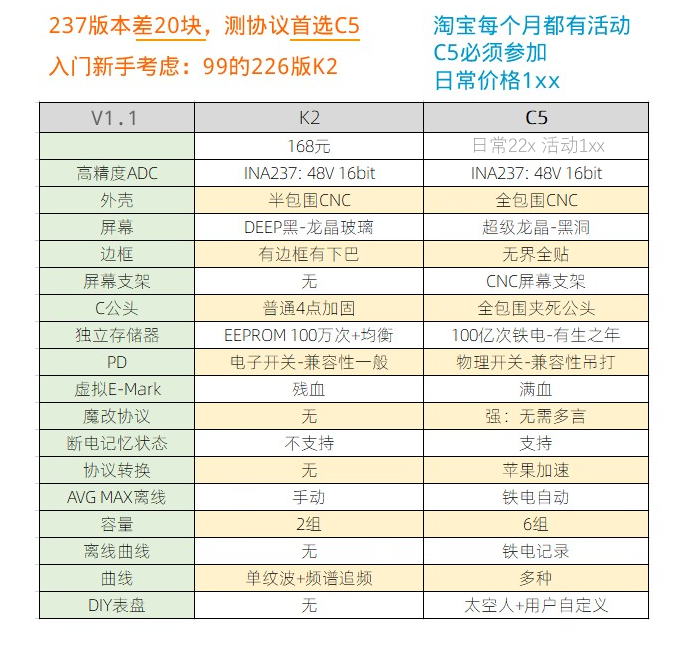

WITRN 剛新出左一隻 USB-C 錶 K2 賣緊 99 人仔，平平地有齊測紋波、線阻和誘騙等功能，近期算係比較抵玩。

---

作者: lyjhf2006    時間: 2025-6-8 22:52

回覆 37# idolclub

請問近期有冇優惠券之類？

---

作者: idolclub    時間: 2025-6-9 18:12


K2 新出，貨量仍然不足，暫時都冇優惠券。

---

作者: chingkit    時間: 2025-6-9 19:22


剛入去睇，無晒貨了

via HKEPC IR 5.1.14 - Android(5.1.2F)

---

作者: idolclub    時間: 2025-6-10 00:28


今天係 K2 第二批新貨第一日上架，上星期剛ＳＭＴ貼完片，組裝後每日上午10點都會上架幾百個。

初頭幾日應該會好快賣完，再過多幾日飽和後便可慢慢去買。

---

作者: lyjhf2006    時間: 2025-6-10 12:14

---

作者: lyjhf2006    時間: 2025-6-14 17:19

回覆 41# idolclub
順便問下炬为 有冇相關產品？

---

作者: lyjhf2006    時間: 2025-6-14 23:24

本帖最後由 lyjhf2006 於 2025-6-14 23:30 編輯

https://item.taobao.com/item.htm?id=576532745777

炬为 找客服問的，請問點？

  客服告訴ACD15P 本身就有量度波紋的功能

---

作者: idolclub    時間: 2025-6-15 22:07


炬為既 USB 錶只適合用黎測下電流、電壓和功率，多接口，測起黎比較方便。

但炬為並不適合用黎測紋波及充電協議，唔準。

---

作者: lyjhf2006    時間: 2025-6-15 23:15

回覆 45# idolclub


RYKEN RK-X3

---

作者: idolclub    時間: 2025-6-16 00:19


RYKEN RK-X3 是剛剛出來的，仍沒有公開的實測，暫時不好評論。

但 RYKEN 早前的 RK-C1、RK-012 和 RK-011 測紋波也是不準，RK-X3 有沒有改善仍是言之過早。

---

作者: idolclub    時間: 2025-6-17 13:56


K2 今晚 7 點會有 500個上架

---

作者: chingkit    時間: 2025-6-18 19:11


多謝師兄通知，可惜夜晚十點去睇時，已經搶購一空。
