標題: PCB 鑽孔 [打印本頁]

---

作者: Yuejing    時間: 2024-7-10 19:56     標題: PCB 鑽孔

本帖最後由 Yuejing 於 2024-7-10 20:02 編輯

請教師兄，這類小型電磨機 (18W)，是否夠力鑽穿 PCB？(孔徑 1-2mm)
或是買一個￥30-40 電鑽 (220V) 會更方便？

[attach]2431281[/attach]

---

作者: raymondchan338    時間: 2024-7-10 20:50

夠有突。千祈唔好用220V電鑽。太重會拗斷鑽咀。呀以前細個嗰陣窮，就咁用個鴨寮街摩打仔駁個micro switch再加一個索咀就鑽底板。

via HKEPC Reader for Android

---

作者: Yuejing    時間: 2024-7-10 21:04



請問18W (~￥30) 的電磨機是否夠力？或是需要35W (~￥70)？

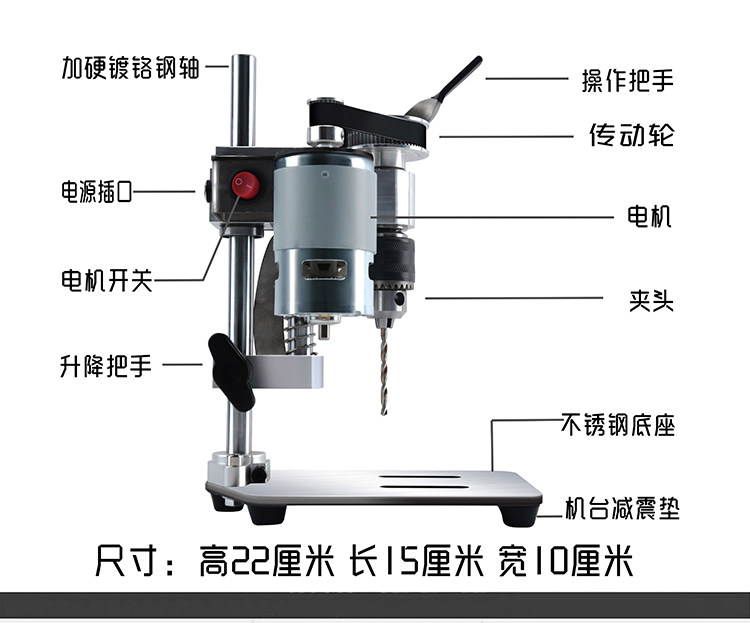

如果是用電鑽，會買這種支架 (~￥30 )

[attach]2431286[/attach]

---

作者: atukowing    時間: 2024-7-10 21:39

溫提,確定PCB個位冇線走先好鑽....

---

作者: jerrychan0610    時間: 2024-7-10 21:52


C兄， 乜你咁睇唔開, 買呢個支架, 一定玩死自己

---

作者: jerrychan0610    時間: 2024-7-10 21:58

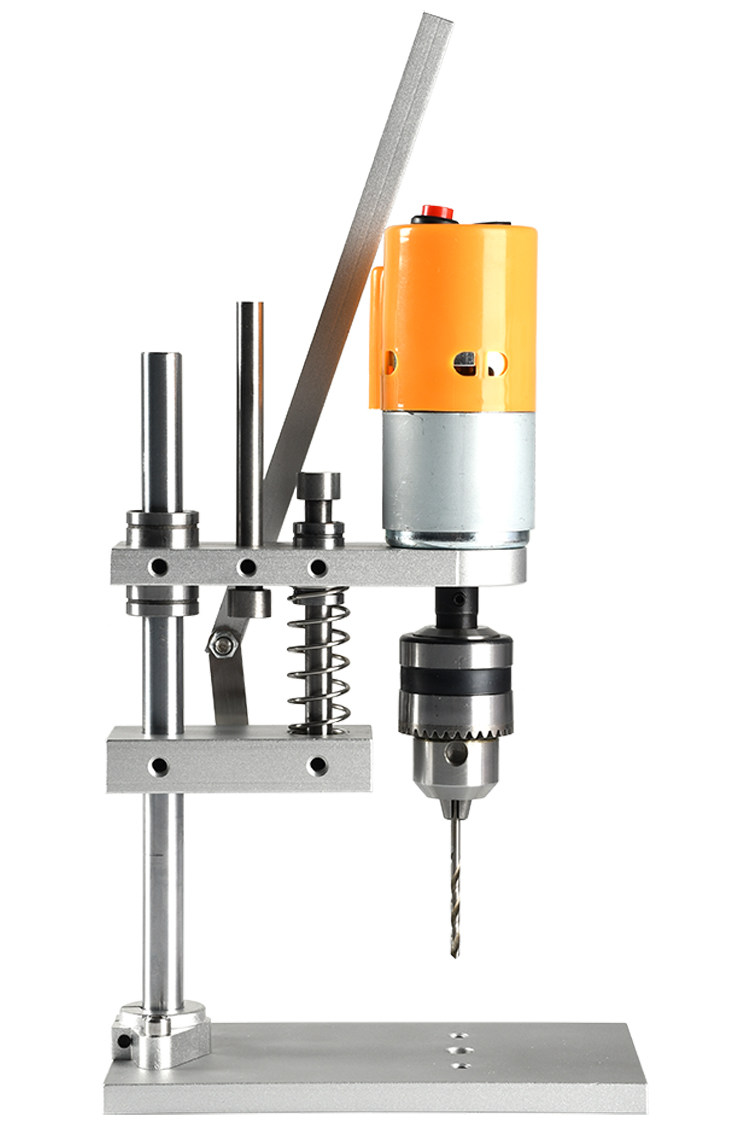

最近買咗呢個小台鑽, 同心度幾好.

[attach]2431295[/attach]

---

作者: C_Law    時間: 2024-7-10 22:53

太大太重的 220V ac 電鑽不宜用來鑽 PCB，本身重再加上摩打的震動，好易整斷幼鑽嘴。

小形磨機可能更適合。重有你另一個 Post 講維修插座，你要係膠盒開大方孔，都可以試下打磨機加切割片(ps. 我無試過)。

---

作者: Yuejing    時間: 2024-7-11 00:05



感覺上這類平價小形磨機，功率有限，可能割厚一點的紙皮都有困難

做完簡單的 cost–benefit analysis，看來要放棄DIY，直接找店做 CNC milling 開方孔會更好

---

作者: Yuejing    時間: 2024-7-11 00:18



缺乏資源，只能考慮DIY方案

[attach]2431319[/attach]

---

作者: diy0627    時間: 2024-7-11 00:58

https://www.youtube.com/watch?v=DIL-pU82dOs

Sensitive Drill Press

---

作者: Ian_Seabourne    時間: 2024-7-11 02:18

經皮帶：


直驅：

---

作者: wongkm33    時間: 2024-7-11 15:41

電機速度快，幼鑽咀容易斷，因此我以前係用手搖鑽鑽孔的。

---

作者: hon829    時間: 2024-7-11 15:59




觀念錯晒

正常越幼鑽咀轉數要求要越快  斷主要只係鑽孔同心度差, 進級度及排屑出了問題

---

作者: hon829    時間: 2024-7-11 16:06




鑽纖維板一兩mm孔原則上沒問題, 但效率低  手震震, 斜打孔或進級太快有機會棘實或整斷幼鑽咀的

---

作者: sands    時間: 2024-7-11 17:35

幾mm 膠板真係要用樓上個D大型機？平時整模型都係充電手鑽

---

作者: 泰tai    時間: 2024-7-11 18:15

鑽pcb我用尼個，先打賓子定位.

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: 泰tai    時間: 2024-7-11 18:21

樓主係唔係自己蝕pcb後再鑽窿？

via HKEPC IR 5.1.14 - iOS(5.1.1F)

---

作者: 高登阿伯    時間: 2024-7-11 22:09



無錯，工廠鑽PCB全部幾萬rpm起碼，兼且唔會用索頭，一律上夾筒。

---

作者: n123    時間: 2024-7-12 08:17

足夠有突。如果你只鑽小量
