作者: 臘腸狗 時間: 2023-5-15 21:13 標題: 新手第一次買示波器
我最近自學電子，發覺齋讀理論唔動手會好枯燥，又難入腦，所以打算買個示波器來做各種實驗，加深印象。我只想買個入門示波器，考慮過keysight msox 2024a，閑魚二手要12000-14000rmb﹐價錢都算可以接受。但我發覺冇乜人分享過呢隻示波器，所以又比較過其他示波器。最後係msox 2024a,rigol mso5354同sds 2070x plus之間選擇左sds 2070x plus。淘寶買只需6500rmb，而家等佢發貨，開箱時再分享。
作者: HK2046 時間: 2023-5-15 21:30
恭喜恭喜 DIY区米王
作者: hon829 時間: 2023-5-15 21:41
新手真係有米
配得上這用家, 相信其他的都投資唔少
作者: wildcat2005 時間: 2023-5-15 21:47
恭喜恭喜買到心頭好,我呢D窮鬼有部 DS1102Z-E 都好開心😅😅
作者: vacuum.tube 時間: 2023-5-15 22:26
wow 6500人仔當散銀...
犀利！口袋好深!
作者: aichun 時間: 2023-5-15 22:31
呢區真係臥虎藏龍，高手又多，米王又多
作者: kumamolamola 時間: 2023-5-15 23:09
我5012H都未捨得買
作者: wildcat2005 時間: 2023-5-15 23:31
我5012H都未捨得買
kumamolamola 發表於 2023-5-15 23:09
買部dso-tc2頂住先
作者: kumamolamola 時間: 2023-5-15 23:36
回覆 8# wildcat2005
有諗過，不過砌部淘寶amp, 最後都係用隻針表troubleshoot 攪掂
作者: kentnklee 時間: 2023-5-15 23:50
回覆 8# wildcat2005
我好你啲，剛剛買左部dso tc3 玩下
作者: O人 時間: 2023-5-16 00:12
提示: 作者被禁止或刪除 內容自動屏蔽
作者: idolclub 時間: 2023-5-16 00:41
我最近自學電子，發覺齋讀理論唔動手會好枯燥，又難入腦，所以打算買個示波器來做各種實驗，加深印象。我只 ...
臘腸狗 發表於 2023-5-15 21:13
SDS2074X Plus 幾抵玩，可以 "Free upgrade" 去 500MHz
作者: C_Law 時間: 2023-5-16 20:33
無$$買貴嘢，這件 700 人仔有找的玩具，玩得過嗎？
数字示波器FNIRSI-1014D双通道100M带宽1GS采样信号发生器二合一
[attach]2372949[/attach]
不會玩高頻，都係玩 Audio 為主。
dso tc2/3 只得「升高青奴」，不及「刁青奴」多用途。
作者: wyhui5124 時間: 2023-5-16 21:48
無$$買貴嘢，這件 700 人仔有找的玩具，玩得過嗎？
数字示波器FNIRSI-1014D双通道100M带宽1GS采样 ...
C_Law 發表於 2023-5-16 20:33
呢件當高級玩具,老外check過得30MHz,而且睇反應,應該係"假"1G sample
用响audio當然夠用有凸,而且內置sig gen,又用5V供電...真係一部好嘅玩具
作者: C_Law 時間: 2023-5-16 23:22
呢件當高級玩具,老外check過得30MHz,而且睇反應,應該係"假"1G sample
用响audio當然夠用有凸,而且 ...
wyhui5124 發表於 2023/5/16 21:48
剛剛八掛上 YT 搵下，見到有這件玩具及其他玩具級示波器的 Review，連更加玩具的 FNIRSI-138Pro 都有。
作者: leol 時間: 2023-5-17 13:18
[attach]2372998[/attach][attach]2372998[/attach]
買左呢部萬用示波器看門. 2百幾人仔. 有singal generator.
作者: wongkm33 時間: 2023-5-18 19:56
無$$買貴嘢，這件 700 人仔有找的玩具，玩得過嗎？
数字示波器FNIRSI-1014D双通道100M带宽1GS采样 ...
C_Law 發表於 2023-5-16 20:33
呢部嘢在美森賣幾乎貴近一倍。
https://www.amazon.com/YEAPOOK-A ... 099S4QP3T&psc=1
作者: C_Law 時間: 2023-5-18 20:16
呢部嘢在美森賣幾乎貴近一倍。
wongkm33 發表於 2023/5/18 19:56
物離鄉貴！
以前鴨街新昌見個玩具級單通道示波器，大約賣百頭，淘就一百有找，但去到歐洲就 €40！
https://www.hkepc.com/forum/viewthread.php?tid=2515224
作者: m92fshing 時間: 2023-5-19 12:00
買左呢部萬用示波器看門. 2百幾人仔. 有singal generator.
leol 發表於 2023-5-17 13:18
你有無更新firmware？
我開頭揀英文介面，其中有個測試叫“TongDuan”既怪名，揀番中文顯示，原來叫通斷測試，夠晒中國特色
佢有個firmwarm更新番呢個翻譯錯誤，如果你係舊版firmware, 可以上網更新番
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-5-19 12:05
樓主初學就投資咁多？
如果有錢就無咩所謂，有錢就當然係買Keysight, Tekronix, R＆S，無錢就Rigol
一般就100MHz BW加雙通道都夠用
via HKEPC Reader for Android
作者: leol 時間: 2023-5-20 09:59
回覆 19# m92fshing
我果部係v0.3, 仲新過官網?
[attach]2373397[/attach]
[attach]2373398[/attach]
作者: m92fshing 時間: 2023-5-20 10:19
回復 21 #leol
官網個firmware已經係V0.3, 不過佢無更新文字說明，你解壓個file就見到係0.3
via HKEPC Reader for Android
作者: hon829 時間: 2023-5-20 10:20
回覆 m92fshing
我果部係v0.3, 仲新過官網?
leol 發表於 2023-5-20 09:59
感覺呢件抄足晶體管測試儀
再擴展部份功能, 規格有點陽春, 但賣貴幾倍
作者: C_Law 時間: 2023-5-20 19:50
感覺呢件抄足晶體管測試儀 再擴展部份功能, 規格有點陽春, 但賣貴幾倍
...
hon829 發表於 2023/5/20 10:20

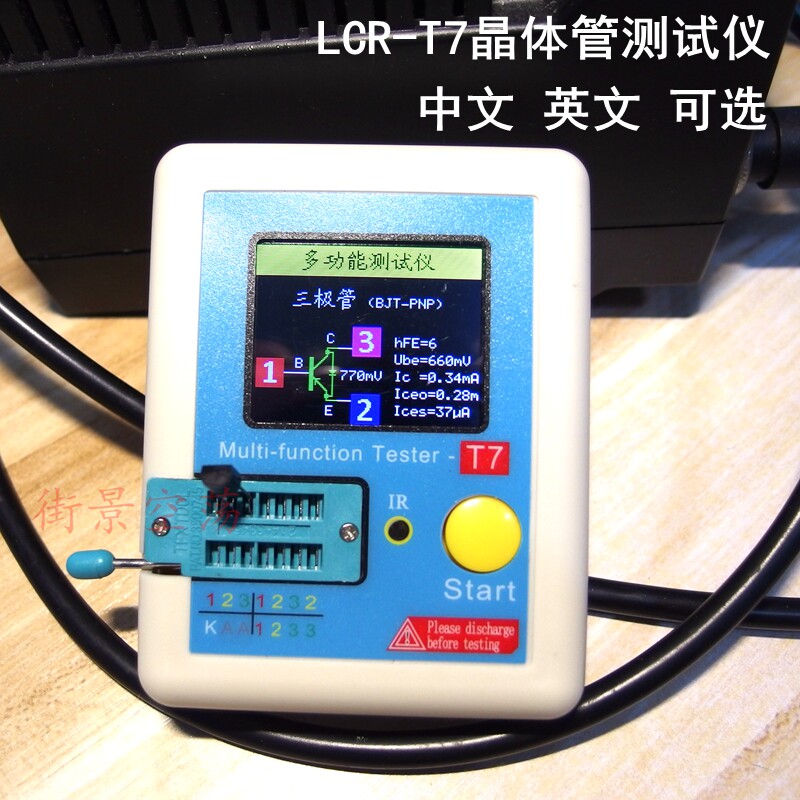

我以前買過這個 LCR-T4 用來度下電容值、Transistor 分 Pinout……etc。
[attach]2373454[/attach]
如果以前無買到, 都會諗下 DSO-TC2/3。
via HKEPC IR 5.1.13 - Android(5.1.1F)
作者: wongkm33 時間: 2023-5-20 22:34
回覆 m92fshing
我果部係v0.3, 仲新過官網?
leol 發表於 2023-5-20 09:59
這個嘢作示波器用得唔得㗎？
作者: Dcup 時間: 2023-5-21 01:05
這個嘢作示波器用得唔得㗎？
wongkm33 發表於 2023-5-20 22:34
玩下，唔死得，搵食，直飛垃圾筒
作者: yesau 時間: 2023-5-21 01:43
我以前買過這個 LCR-T4 用來度下電容值、Transistor 分 Pinout……etc。
如果以前無買到, 都會諗下 DS ...
C_Law 發表於 2023-5-20 19:50
呢件個CODE 唔係半開源咩? 識改CODE,可能仲好用好多
作者: wongkm33 時間: 2023-5-21 10:06
回覆 m92fshing
我果部係v0.3, 仲新過官網?
leol 發表於 2023-5-20 09:59
呢部嘢可唔可以噉用？
[attach]2373506[/attach]
作者: leol 時間: 2023-5-21 19:04
去片
https://www.youtube.com/watch?v= ... 6%E6%B0%B4%E7%94%B5
實戰
https://www.youtube.com/watch?v= ... 6%E6%B0%B4%E7%94%B5
作者: leol 時間: 2023-5-21 19:11
本帖最後由 leol 於 2023-5-21 19:41 編輯
回覆 27# yesau
可以, 可以直接輸出到輸入.
[attach]2373556[/attach]
作者: 臘腸狗 時間: 2023-5-24 11:46
部機已收到，試用左幾日後屏幕出現白線，本來得一條，之後越來越多，而家有四條，所以打算退貨。
https://upload.cc/i1/2023/05/24/IhjoSw.jpeg
作者: GoGo167 時間: 2023-5-24 15:27
咁唔好彩
諗住點退 海外淘可直退?
不如順便做吓開箱testing
想睇auto set有幾快? (1秒內做唔做到)
作者: 臘腸狗 時間: 2023-5-24 19:19
咁唔好彩
諗住點退 海外淘可直退?
不如順便做吓開箱testing
想睇auto set有幾快? (1秒內做唔做到) ...
GoGo167 發表於 2023-5-24 15:27
我唔係太識。部機本身有個信號發生器，sine wave最多50Mhz,仲有其他方波三角波等等。你詳細d講下你想點Test,我可以拍埋片俾你。
作者: C_Law 時間: 2023-5-24 19:29
剛問人借了個玩具級示波器, 外形似 Joypad, 真係玩具。
過兩日有假放兼夾連埋 Weekend, 可以拎來玩下。[attach]2373976[/attach]
初步玩玩, 有內置 Signal Gen., O/P 位係 Display 底幾枝針。
[attach]2373977[/attach]
不過發現個問題, 個 spec 話 O/P 係 3V3, 畫面顯示的 Vptp 係 3.24V, 稍為差小小, 都算 OK, 但係校 Cursor 去度, Ya-Yb 竟然係 32V!?
[attach]2373978[/attach]
via HKEPC IR 5.1.13 - Android(5.1.1F)
作者: hon829 時間: 2023-5-24 23:18
剛問人借了個玩具級示波器, 外形似 Joypad, 真係玩具。 過兩日有假放兼夾連埋 Weekend, 可以拎來玩下 ...
C_Law 發表於 2023-5-24 19:29
似meun校咗用支x10 probe
作者: C_Law 時間: 2023-5-24 23:33
本帖最後由 C_Law 於 2023-5-25 00:18 編輯
似meun校咗用支x10 probe
hon829 發表於 2023/5/24 23:18
但係 34# 的相, 塊 Display 底左邊第二格係 X1。
剛剛試下校部機去 x10，Vptp 識得變 32.4V，Cursor 度出來的 Ya-Yb 亦係 32V。似乎係部機的 Firmware 有 Bug，用 Cursor 度電壓有理無理都當係用 x10 probe。
via HKEPC IR 5.1.13 - Android(5.1.1F)
作者: 臘腸狗 時間: 2023-5-25 19:59
本帖最後由 臘腸狗 於 2023-5-25 20:06 編輯
終於搞好個三極管輸出特性曲線。發現npn三極管有個奇怪地方，有冇人可以解釋下？
1. 我只要用電源正極掂個b極，個開關就會打開，有時甚至用手指碰都可以
2.點解呢條片入面個三極管同我咁唔同？我係一條直線，而佢加大電流係會向y軸偏移。
https://youtu.be/2uowMENwiHQ?t=313
3. 點解我冇飽和區？
btw,個示波器聽日會退貨，做唔到實驗了。
[attach]2374128[/attach][attach]2374121[/attach][attach]2374122[/attach][attach]2374123[/attach][attach]2374124[/attach][attach]2374125[/attach][attach]2374126[/attach][attach]2374127[/attach]
作者: hon829 時間: 2023-5-25 20:09
用咁貴儀器都分析唔出問題
作者: GoGo167 時間: 2023-5-26 02:07
我唔係太識。部機本身有個信號發生器，sine wave最多50Mhz,仲有其他方波三角波等等。你詳細d講下你想點Te ...
臘腸狗 發表於 2023-5-24 19:19
好普通功能
X Y 亂咁set 之後輸入一個signal 按AUTO一下 睇吓幾快出到正確畫面
卅年前CRO_40M ∞秒 (因為得手動)
廿年前HP_100M 5秒 (聽到Relay係咁跳)
十年前Tektronix_400M 唔記得
早兩年MICSIG 1秒
不過依家應該普遍都兩秒上下
其實無無聊聊 快唔代表D咩 玩樂吓only
作者: 臘腸狗 時間: 2023-5-26 08:46
本帖最後由 臘腸狗 於 2023-5-26 09:56 編輯
好普通功能
X Y 亂咁set 之後輸入一個signal 按AUTO一下 睇吓幾快出到正確畫面
卅年前CRO_40M ∞秒 ( ...
GoGo167 發表於 2023-5-26 02:07
一秒咁快？我要兩至三秒
影片中y軸較到最大100v/div 位置最上2000v
x軸較到最細500ps/div 位置最右邊-2.5ns
輸入sine wave 50MHz,6v
https://youtu.be/HVxuqh31C6c
作者: wongkm33 時間: 2023-5-28 14:53
本帖最後由 wongkm33 於 2023-5-28 14:54 編輯
回覆 yesau
可以, 可以直接輸出到輸入.
leol 發表於 2023-5-21 19:11
請教，訊號輸出正弦波去示波器
[attach]2374469[/attach]
在示波器看會變為矩形波？
[attach]2374470[/attach]
作者: C_Law 時間: 2023-5-28 15:09
本帖最後由 C_Law 於 2023-5-28 15:10 編輯
請教，訊號輸出正弦波去示波器
在示波器看會變為矩形波？
wongkm33 發表於 2023/5/28 14:53
插錯窿！？
睇逃佬的相，機頂有三個窿，一個輸入駁 Probe，中間係出 PWM(ie. sq. wave)，另一個先至係 Sig. Gen. 的 O/P。
作者: wongkm33 時間: 2023-5-28 15:24
插錯窿！？
睇逃佬的相，機頂有三個窿，一個輸入駁 Probe，中間係出 PWM(ie. sq. wave)，另一個 ...
C_Law 發表於 2023-5-28 15:09
[attach]2374473[/attach]
對呀，沒有錯。
作者: GoGo167 時間: 2023-5-29 06:49
一秒咁快？我要兩至三秒
影片中y軸較到最大100v/div 位置最上2000v
x軸較到最細500ps/div 位置最右邊-2.5 ...
臘腸狗 發表於 2023-5-26 08:46
睇片AUTO功能都算好快 唔使等餐死
作者: GoGo167 時間: 2023-5-29 06:57
終於搞好個三極管輸出特性曲線。發現npn三極管有個奇怪地方，有冇人可以解釋下？
1. 我只要用電源正極掂個b極，個開關就會打開，有時甚至用手指碰都可以
2.點解呢條片入面個三極管同我咁唔同？我係一條直線，而佢加大電流係會向y軸偏移。
https://youtu.be/2uowMENwiHQ?t=313
3. 點解我冇飽和區？
臘腸狗 發表於 2023-5-25 19:59
1. "個開關就會打開" ... 講緊咩開關?
如果開關係指transistor BE junction, "電源正極掂個b極 個開關就會打開" ... 正常
"用手指碰都可以 個開關就會打開" ... 人體係微弱既AC載體(noise又有,50/60Hz又有)
Transistor B極好敏感, trigger到好正常. 以前未有touch sensor device時, 好常用B極黎做touch sense
2. 你個實驗怪怪地, 最大機會似係駁錯circuit. 如無駁錯, 咁可能係Ib Ic選唔啱range
3. 條"直線"&佢既左手邊就係飽和區
好奇第一幅圖(同時有7條線result)應該要用兩個signal gen先做到, SDS2074做到?
定係只係其他單獨測試既圖 疊埋一齊既效果?
