作者: 風十三 時間: 2022-4-1 17:08 標題: [請教] 鋁架，前傾力點問題。
本帖最後由 風十三 於 2022-4-7 17:56 編輯
請教，圖片中，右邊最下箭咀位置，短啲有沒有問題，防前傾倒。
4層，平均每層，都只係放10KG嘢。
架整體類似咁
補充翻啲資訊
下面其實會放張書枱，書枱上會有45KG東西
本來都想買現成，不過見好多用家投訴，佢焊接腳部真係幾點就算，裝好咗又搖搖下，所以都係自組好過。
補充翻啲資訊
有啲資訊忘了講
用家原來用緊方式
書枱上原本係放了一個木櫃，原用咗好幾年，原因係佢一直都係用14"Notebook，所以從前的方式對佢無問題，但佢換咗個29"Mon，但就因為有個櫃佔咗張書枱1半深度，所以個Mon就放係係櫃前面，變咗張書枱放咗Keyboard，就無哂手位。
正面係咁
作者: t9097 時間: 2022-4-1 17:27
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hon829 時間: 2022-4-1 17:36
穩定度一定是腳長與架高成正比例
除非裝轆, 否則頂位上口牆身螺絲會較穩固
作者: 風十三 時間: 2022-4-1 17:45
明白了，Thanks
作者: t9097 時間: 2022-4-1 19:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: lui3271709 時間: 2022-4-1 20:17
再安全d 既放d 重物在底下好d
作者: HK2046 時間: 2022-4-1 20:25
本帖最後由 HK2046 於 2022-4-1 20:40 編輯
上重下輕都係 勾返 個勾喺背脊啦 可保安全
唔得㗎
我以前整個6x2呎x4隻一個櫃
一次過 可以打開4隻櫃門跟住向下跌
都係要鑲住背脊
作者: 泰tai 時間: 2022-4-1 20:31
背脊係受力點,一定要夠力.
作者: ww9876 時間: 2022-4-1 20:34
物理題
。理論上底部鋁條比上面長，而上面擺放物品不超過底鋁條長度，整體重心仍然在底鋁條範圍，不會反。其實最危險係放野時人手拉上面鋁條板塊，即反。via HKEPC Reader for Android
作者: ghost2377 時間: 2022-4-2 12:53
相信樓主已經不是菜鳥了，咁問得係想不上牆方案吧！
底臂加板放重物即可解決
作者: 風十三 時間: 2022-4-2 15:36
本帖最後由 風十三 於 2022-4-2 15:39 編輯
更新了資料係一樓
多謝咁多位意見，感激回答。
作者: Dcup 時間: 2022-4-2 16:08
想穩，個底壓2包米咪穩囉
作者: gohk01 時間: 2022-4-2 17:02
以前 讀書教嘅最緊要前後balance, 你將兩米高嗰條主柱移去250mm嗰塊板中咁咪前後0K囉
作者: pooh24680 時間: 2022-4-2 17:06
回覆 1# 風十三
「本來都想買現成，不過見好多用家投訴，佢焊接腳部真係幾點就算，裝好咗又搖搖下」
點解唔買現成 diy 加條斜支架曾強承托力？
鋁林 就算不計成本 用到 5050，都係 靠個3角接件 兩粒螺絲，上面幾層 靠單邊承托一定唔會穩陣，一樣要加 斜杆支撐
作者: t9097 時間: 2022-4-2 17:34
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 風十三 時間: 2022-4-2 18:12

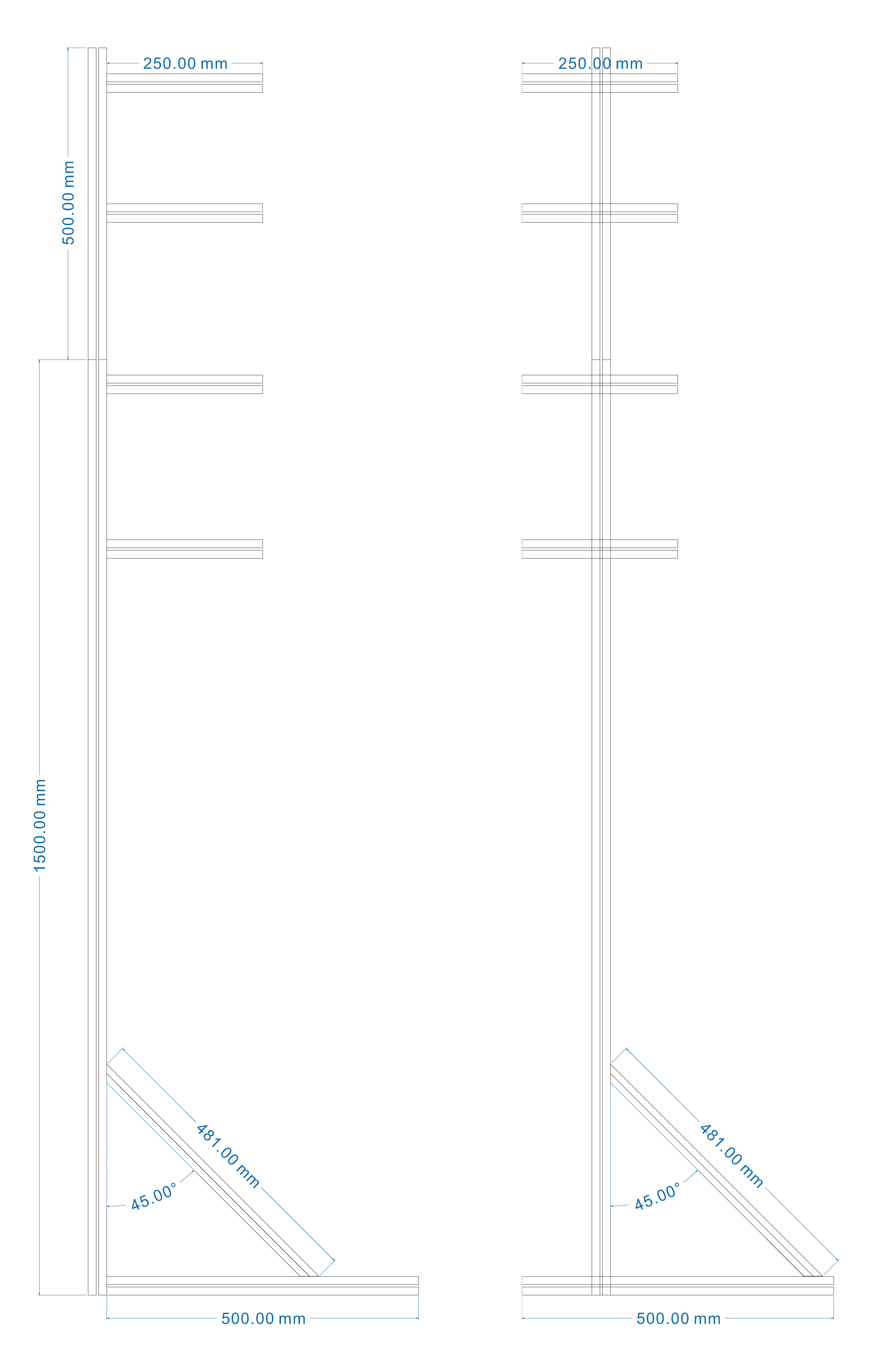

以前 讀書教嘅最緊要前後balance, 你將兩米高嗰條主柱移去250mm嗰塊板中咁咪前後0K囉 ...
gohk01 發表於 2/4/2022 17:02
你意思，即係右邊咁。
作者: 風十三 時間: 2022-4-2 18:34
本帖最後由 風十三 於 2022-4-2 18:43 編輯
回覆 風十三
傾斜少少有機會反，後面 牆加粒螺絲上實佢。
t9097 發表於 1/4/2022 17:27
穩定度一定是腳長與架高成正比例
除非裝轆, 否則頂位上口牆身螺絲會較穩固 ...
hon829 發表於 1/4/2022 17:36
上重下輕都係 勾返 個勾喺背脊啦 可保安全
唔得㗎
我以前整個6x2呎x4隻一個櫃
一次過 可以打開4隻櫃門跟住 ...
HK2046 發表於 1/4/2022 20:25
回覆 風十三
個架會擺成40kg 野，重心大約1.5m 高，距離牆位大約125mm，當個底計400mm大約 傾斜10度就會 ...
t9097 發表於 2/4/2022 17:34
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
我明白，大家呢個提議，我都有準備配件，萬一真係唔穩會前傾，就真係唯有。
作者: Tom_jerry 時間: 2022-4-2 19:44
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
我明白，大家 ...
風十三 發表於 2022-4-2 10:34
典解5直接用掛牆層架軌作者: hon829 時間: 2022-4-2 19:57
本帖最後由 hon829 於 2022-4-3 10:48 編輯
原來咁用
點解唔用兩條A柱類支撐直接上牆裝層板, 一來經濟二來層板距離/多少易調節
鋁型材唔平! 而層板亦要落九臂架式之斜撐至夠力喎
又或者直接用埋鋁型材做埋張書枱的骨架會較穩陣的
作者: 別問我是誰 時間: 2022-4-2 23:40
想穩，個底壓2包米咪穩囉
Dcup 發表於 2022-4-2 04:08 PM
個底壓2包米夠唔夠呀
上面放 100 包米喎
作者: 風十三 時間: 2022-4-3 00:58
本帖最後由 風十三 於 2022-4-3 01:02 編輯
典解5直接用掛牆層架軌
Tom_jerry 發表於 2/4/2022 19:44
因為用家唔想鑽牆，佢借咗支牆身，金屬/電線Scan，成度牆要鑽的位都响有電，可惜又問唔到人借更好的Scan。
作者: pslleung 時間: 2022-4-3 09:57
兩米高點都要頂部收鑼絲上牆，呢個唔係想唔想鑽牆嘅問題、係一定要。
作者: 白羊 時間: 2022-4-3 10:37
諗唔到點解會反..
物件就算幾重既重心點都會係底掌400mm之內..覺得會反係心理視覺問題..如果話放上去嗰刻都要件嘢size大都重心係400mm外先有機會..但估計都放唔到好大件嘢..反而係要諗底掌螺絲傾撑等等強度夠唔夠唔會散..
作者: ww9876 時間: 2022-4-3 12:54
有冇考慮由L型變A型架？
via HKEPC Reader for Android
作者: 風十三 時間: 2022-4-3 15:42
有冇考慮由L型變A型架？
via HKEPC Reader for Android
ww9876 發表於 3/4/2022 12:54
你意思，好似中間咁
作者: 風十三 時間: 2022-4-3 17:10
諗唔到點解會反..物件就算幾重既重心點都會係底掌400mm之內..覺得會反係心理視覺問題..如果話放上去嗰刻 ...
白羊 發表於 3/4/2022 10:37
其實有考慮緊，加長到50mm，對角斜角再長啲。

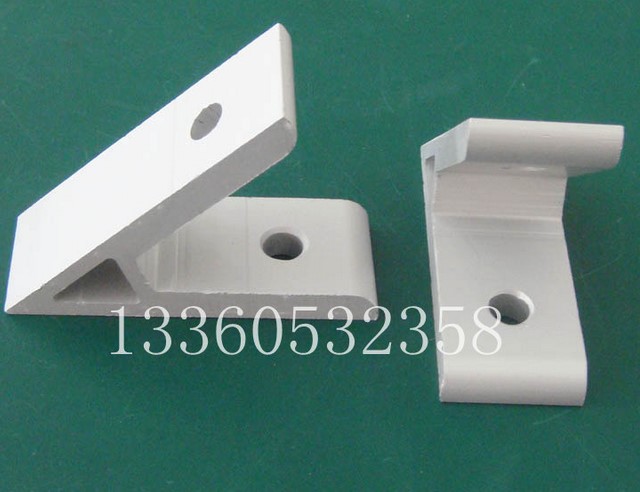

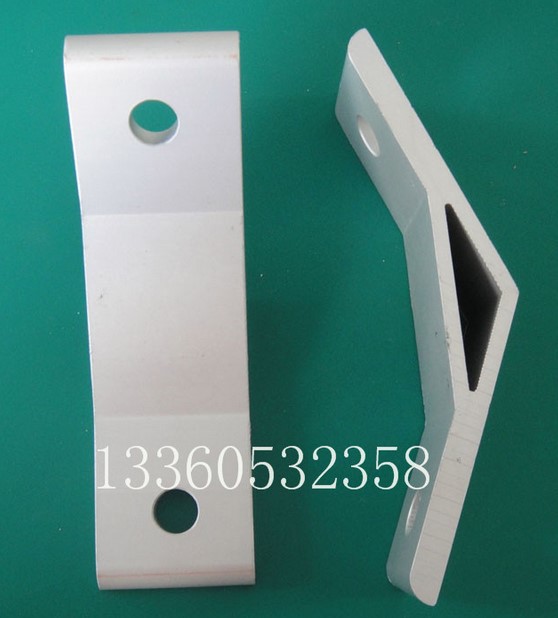

配件有，135度角碼(x2) / 45度角碼(x2) / 90度角碼(x1)。
作者: ghost2377 時間: 2022-4-3 17:36

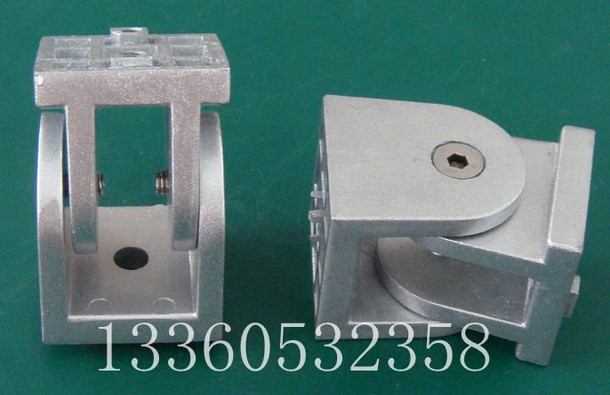

有配件是萬向的，唔使限住45、135的
作者: t9097 時間: 2022-4-3 17:41
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 風十三 時間: 2022-4-3 17:53
本帖最後由 風十三 於 2022-4-3 18:01 編輯
有配件是萬向的，唔使限住45、135的
ghost2377 發表於 3/4/2022 17:36
我有見過，原來係咁用，多謝解答。
作者: 風十三 時間: 2022-4-3 17:58
回覆 風十三
師兄其實你有冇見過有人咁用鋁型材的，我見過只有四條柱做支架，未見過2條的，你仲要成兩米 ...
t9097 發表於 3/4/2022 17:41
其實用家只係4層放嘢，例如書本/G-Shock/公仔，果類。
4層以下，其實佢本身有張宜家書枱，會推入去架下面，啲重嘢例如電腦同MON，就會放哂上書枱。
作者: t9097 時間: 2022-4-3 18:21
提示: 作者被禁止或刪除 內容自動屏蔽
作者: liyee 時間: 2022-4-3 18:27
其實有考慮緊，加長到50mm，對角斜角再長啲。
配件有，135度角碼(x2) / 45度角碼(x2) / 90度角碼(x1)。
...
風十三 發表於 2022-4-3 17:10
26樓張圖好誇張，又嘥位。
不如要原先你設計張圖，
背後兩支柱頂到天花。
天花 頂 應該可以鑽到窿。
如果唔鑽，可以搵一嚿小斜木仔迫實佢。
作者: ww9876 時間: 2022-4-3 21:59
你意思，好似中間咁
風十三 發表於 2022-4-3 15:42
側看係一個A字，2條斜邊。
via HKEPC Reader for Android
作者: t9097 時間: 2022-4-3 22:39
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ww9876 時間: 2022-4-3 23:00
有5050鋁材活動較鍊，用唔用到留俾樓主唸。
via HKEPC Reader for Android
作者: Kin_2012 時間: 2022-4-3 23:35
回覆 ww9876
鋁型材要咁整唔簡單。要有角度切割同鑽窿賣家未必幫你做得準。 ...
t9097 發表於 2022-4-3 22:39
黎個唔同意, 而家內地廠用機開料超準.
作者: Kin_2012 時間: 2022-4-3 23:39
你意思，即係右邊咁。
風十三 發表於 2022-4-2 18:12
其實頂底上螺絲做天地柱就穩.
落地唔需要做斜桿, 真係怕可以做方型
|
|
|
| ---------- |
| |
| |
| ______ |
作者: t9097 時間: 2022-4-3 23:46
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hkghost 時間: 2022-4-3 23:48
因為用家唔想鑽牆，佢借咗支牆身，金屬/電線Scan，成度牆要鑽的位都响有電，可惜又問唔到人借更好的Scan ...
風十三 發表於 2022-4-3 00:58
唔想上牆,就打拉爆落地便可.......
作者: Kin_2012 時間: 2022-4-3 23:57
直角我試過OK, 但斜角未試過有疑問，師兄真係試過？
t9097 發表於 2022-4-3 23:46
我初訂果時的設計唔需要斜切...
不過後來改用途自己試過切.我用閘鋸斜切鋁型材都標到角, 唔覺得內地廠電腦大機會切得差過我人手...
作者: t9097 時間: 2022-4-4 00:22
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Kin_2012 時間: 2022-4-4 00:26
你做幾多度，但樓主要唔係標準的30/45/60度，仲要非標準斜角鑽窿。 我相信冇乜人會咁做， 鋁型材應該唔係 ...
t9097 發表於 2022-4-4 00:22
45度， 對於機器切割黎講其實無咩分別，鑽孔都一樣。
不過我認同鋁型材唔係咁玩， 亦無需要咁玩。我上面都係叫樓主做番方形， 簡單配件又齊。
作者: t9097 時間: 2022-4-4 00:33
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Kin_2012 時間: 2022-4-4 10:39
如果做14度你會唔咁有信心？
t9097 發表於 2022-4-4 00:33
14度我無做過， 不過夾左上機， 設定好鋸的角度 (當然要部機支援啦), 我唔覺得有幾大分別。
不過以斜桿黎講， 好似無咩理由做 14 度，。。。
作者: t9097 時間: 2022-4-4 10:57
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Kin_2012 時間: 2022-4-4 11:29
本帖最後由 Kin_2012 於 2022-4-4 11:38 編輯
500mm/2000mm = tan(14.x)
t9097 發表於 2022-4-4 10:57
就算咁偏門的 14 度， 都唔好低估今時今日內地廠的工藝， 人手難做得好的野， 對於支援的機器唔係咩特別困難的事。
無記錯， 上次買果間店用雷射切割。
再睇番你想講樓上條斜桿由最頂到底？ 根本無人會咁做
作者: lawrencelau1 時間: 2022-4-4 13:18
本帖最後由 lawrencelau1 於 2022-4-4 13:24 編輯
你意思，好似中間咁
風十三 發表於 2022-4-3 15:42
你做得中間咁, 不如就咁前後兩碌柱啦
碼牆係安全操作, 唔係好大既受力點, 所以碼牆唔需要中間或指定位置, 就自左右靠牆都得
睇你賭幾大
https://item.taobao.com/item.htm?id=42851273284
幾年前買既, 自己配上幾塊實木板, 搞掂
作者: A4Paper 時間: 2022-4-4 13:47
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 風十三 時間: 2022-4-4 13:58
45度， 對於機器切割黎講其實無咩分別，鑽孔都一樣。
不過我認同鋁型材唔係咁玩， 亦無需要咁玩。我上面 ...
Kin_2012 發表於 4/4/2022 00:26
方型，好似中間咁。
我當初用斜，係因為見到佢，本身有呢類成品角碼係 135 / 45
作者: O人 時間: 2022-4-4 14:10
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 風十三 時間: 2022-4-4 14:40
本帖最後由 風十三 於 2022-4-4 14:44 編輯
真係多謝大家保貴意見。
終合意見再慢慢消化，改動成咁
左邊就原來想法(如果組裝好後，會加可調節腳，所以會把前腳調高少少，呢個方法我曾經係2米宜家書架試過，當時用薄木片令個書架後傾少少，係可以唔會前傾，不過個書架深度只係200mm)
左邊另一個方法，就好似大家咁講，係頂位上一個或兩角碼入牆
由於落架位置剛剛好只有(W1350mm)，而張書枱面剛好比佢更濶少少，所以中間想法係，萬一4層角碼都唔夠力，唯有後加加多兩支，直接落枱面頂實張書枱，去宜睇過張枱頂到100kg
作者: 風十三 時間: 2022-4-4 15:00
有啲資訊忘了講
用家原來用緊方式
書枱上原本係放了一個木櫃，原用咗好幾年，原因係佢一直都係用14"Notebook，所以從前的方式對佢無問題，但佢換咗個29"Mon，但就因為有個櫃佔咗張書枱1半深度，所以個Mon就放係係櫃前面，變咗張書枱放咗Keyboard，就無哂手位。
正面係咁
作者: gohk01 時間: 2022-4-4 15:01
中間 ok la ....兩腳坐上桌上
作者: Kin_2012 時間: 2022-4-4 15:42
上面講機器切割好準，我分享吓我買木板的故事。佢能夠訂造任何異形，我估係機器切割吧。我只係造長方形，出 ...
A4Paper 發表於 2022-4-4 13:47
就算本地用枱鋸都無咁差， 黎個好明顯係人的問題， 唔預刀位人切機切都唔會準。。。
作者: 風十三 時間: 2022-4-4 15:56
你個設計好乸危險....
你的野貼90度柱應該係OK 既....
如果層板近邊就真係好難講.....(向下tau=Wd*sin pi/2 ...
O人 發表於 4/4/2022 14:10
你意思係，400*400mm用方型的力，比用斜的力更好，除排斜高啲？
作者: 風十三 時間: 2022-4-4 16:05
你做得中間咁, 不如就咁前後兩碌柱啦
碼牆係安全操作, 唔係好大既受力點, 所以碼牆唔需要中間或指 ...
lawrencelau1 發表於 4/4/2022 13:18
你買呢款，140W 如果只要兩邊支架，直接放上去呢張書枱唔知，得唔得。
作者: O人 時間: 2022-4-4 16:12
提示: 作者被禁止或刪除 內容自動屏蔽
作者: lawrencelau1 時間: 2022-4-4 16:20
你買呢款，140W 如果只要兩邊支架，直接放上去呢張書枱唔知，得唔得。
...
風十三 發表於 2022-4-4 16:05
X 家啲木板都大部份都係蔗渣木, 唔建議,
就算實木, 你郁張檯, 個架就會搖搖下,
如果現實空間夠䦢, 個架落地會好啲
作者: 亞基拉 時間: 2022-4-4 16:24
回覆 56# 風十三
不如由頂到底成個架砌出嚟, 淨係攞返現有檯面裝落個架度啦
btw, 你左右兩個design, 兩條直柱1500+500咁樣駁吾係好穩陣
作者: 風十三 時間: 2022-4-7 18:00
本帖最後由 風十三 於 2022-4-7 18:09 編輯
想請教多一點
假設，右圖，中間多一個L來托層板，即時由原來左右兩個L，變成3個L，層板受力，會唔會力量分散到中間果組L？
作者: 風十三 時間: 2022-4-25 18:16

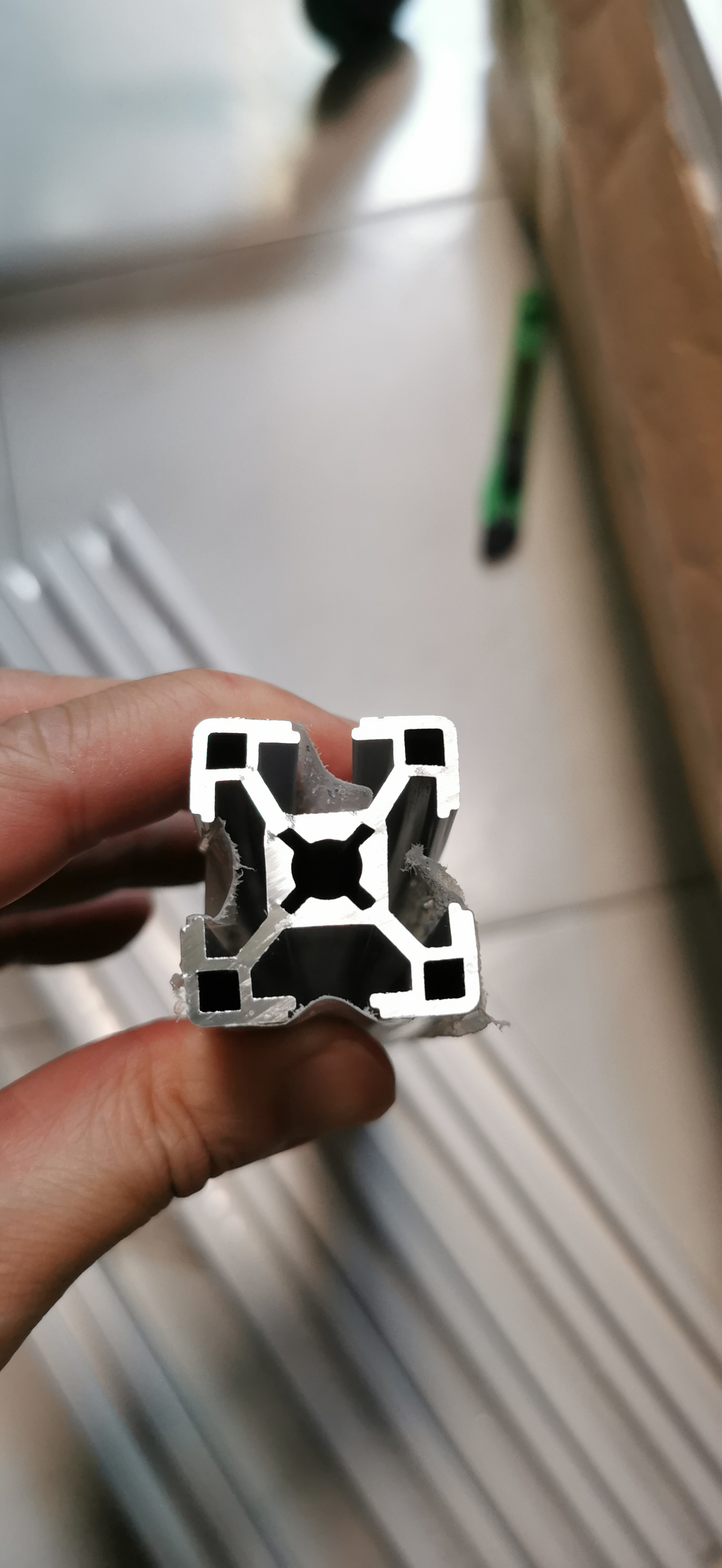

剛收到貨，好彩只係得一支，變形。
啲切口都唔介手，唔洗自己動手磨一磨啲邊。
作者: hon829 時間: 2022-4-25 20:12
剛收到貨，好彩只係得一支，變形。
啲切口都唔介手，唔洗自己動手磨一磨啲邊。
...
風十三 發表於 2022-4-25 18:16
中間個X咁偷料法
作者: 風十三 時間: 2022-4-25 22:26
本帖最後由 風十三 於 2022-4-25 23:00 編輯
中間個X咁偷料法
hon829 發表於 25/4/2022 20:12

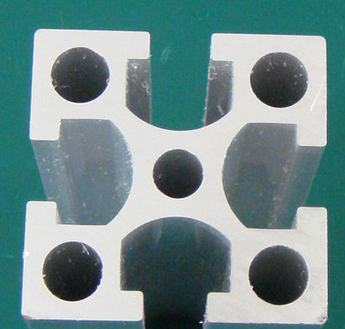

佢話歐標係咁樣設計
國標係咁樣
作者: hon829 時間: 2022-4-26 09:57
本帖最後由 hon829 於 2022-4-26 10:35 編輯
剛收到貨，好彩只係得一支，變形。
啲切口都唔介手，唔洗自己動手磨一磨啲邊。
...
風十三 發表於 2022-4-25 18:16
未用已經變咗形, 仲有咩強度可言! 見倒個橫切面係唔會買佢
[attach]2317261[/attach]
絕對達不到樓主做個架的要求
