標題: [開箱] 萬年不升級的UT61E萬用錶終於出新版UT61E+，大幅改善舊版不足 [打印本頁]

---

作者: idolclub    時間: 2020-11-14 13:48     標題: 萬年不升級的UT61E萬用錶終於出新版UT61E+，大幅改善舊版不足

本帖最後由 idolclub 於 2020-11-15 23:06 編輯

平價四位半萬用錶 UT61E 推出至今已超過十年，雖則好賣，但缺點也不少。例如屏幕沒有背光、字體細，沒有自動關機及線性不佳等，就經常為人所詬病。而我覺得這些缺點都是廠方刻意設計成這樣的，目的就是要與其他貴價型號做區分。

經歷十年，UT61E 係上個月終於都肯推出新款升級版 UT61E+，大幅改善了舊版的不足，以上所說的缺點亦一掃而空。



[attach]2231080[/attach]
[attach]2231081[/attach]


[attach]2230747[/attach]

[attach]2230748[/attach]

[attach]2230749[/attach]

[attach]2230750[/attach]


UT61E+ 的跟機配件，附有可連接電腦記錄測量數值的USB線及三極管測試插座，能通過手機APP控制UT61E+的藍芽轉換器則需另外購買。
[attach]2230751[/attach]

[attach]2230752[/attach]


今次UT61E+所配的錶筆都算唔錯，用了 16 AWG 線及鍍金筆頭，線阻亦低，單條線阻只有約 23mΩ。
[attach]2230753[/attach]

[attach]2230754[/attach]

[attach]2230755[/attach]

[attach]2230756[/attach]


相比 UT61E，今次 UT61E+ 電池係一大進步，由用 9V 電池改為用4粒AAA電池，更重要係對電壓要求並唔高，可放心使用 NiMH 鎳氫充電池供電，電壓即使低至 3.8V 也可正常測量。
[attach]2230757[/attach]

---

作者: idolclub    時間: 2020-11-14 13:52

本帖最後由 idolclub 於 2020-11-15 02:54 編輯

今次 UT61E+ 所用的 AFE (DMM Analog Front End) 模擬前端晶片仍然是 Cyrustek 的方案 - Cyrustek ES232，而上一代 UT61E 所用的是 Cyrustek ES51922。

Cyrustek ES232 本身是一顆可提供 30,000 Counts 數位顯示的晶片，但 UT61E+ 卻仍舊只提供 22,000 Counts 顯示，未能完全發揮 Cyrustek ES232 的潛力。
[attach]2230879[/attach]


DMM 最基礎的就是測DCV直流電壓，理論上 DMM 測 DCV 應該是各個檔位中精度最高的。

因此就先用 AD584L 電壓基準來測一下 UT61E+ 的 DCV 直流電壓，以下是 AD584L 的四個輸出電壓。
[attach]2230880[/attach]


先接 AD584L 的 2.50V 輸出，AD584L 的實際輸出電壓為 2.49881 V，而 UT61E+ 測得的電壓為 2.498 V，精度不錯。
[attach]2230881[/attach]


再測 AD584L 的 5.00V 輸出，AD584L 的實際輸出電壓為 5.00151 V，UT61E+ 測得的電壓為 5.002 V，四舍五入後基本與基準電壓一致。
[attach]2230882[/attach]


測 AD584L 的 7.50V 輸出，AD584L 的實際輸出電壓為 7.49846 V，UT61E+ 測得的電壓為 7.498 V，四舍五入後基本也與基準電壓一致。
[attach]2230883[/attach]


最後測 AD584L 的 10.00V 輸出，AD584L 的實際輸出電壓為 10.00092 V，UT61E+ 測得的電壓為 10.001 V，四舍五入後同樣亦與基準電壓保持一致。

測了 UT61E+ 的 2.50V ~ 10.00V，可發現這次的 UT61E+ 線性表現不錯，精度也很好，比上一的 UT61E 性能要好不少，起碼再不用自己更換 CBB 電容來改善線性表現。
[attach]2230884[/attach]


測了電壓，再測一下電容。先測一個 223J 22nF 的 CBB 電容，測得電容值為 21.788nF。
[attach]2230885[/attach]


再測一個 470uF 的電解電容，測得電容值為 0.441mF (441uF)。
[attach]2230886[/attach]

---

作者: idolclub    時間: 2020-11-14 13:53

本帖最後由 idolclub 於 2020-11-16 01:20 編輯

測試完電壓，再測電阻。測小阻值電阻，可以先用 "REL" 鍵把錶筆線自身的線阻誤差減去，再去做相對測量。

下圖中錶筆線的短路線阻為 0.04 Ω。
[attach]2231083[/attach]


按 "REL" 鍵把錶筆線自身的線阻誤差減去，此時顯示的阻值為 0.00 Ω，並且下方會出現一個相對測量的三角符號。
[attach]2231084[/attach]


先測一個 0.01% 精度的 1 Ω 電阻，UT61E+ 測得的阻值為 1.00 Ω，成績不錯。
[attach]2231085[/attach]


再測一個 0.01% 精度的 10 Ω 電阻，UT61E+ 測得的阻值為 10.00 Ω，表現很好。
[attach]2231086[/attach]


跟著測一個 0.01% 精度的 100 Ω 電阻，UT61E+ 測得的阻值為 100.05 Ω，誤差很少。
[attach]2231087[/attach]


接著測一個 0.01% 精度的 1K Ω 電阻，由於阻值已比較大，錶筆的線阻對測量的影響已變得非常少，這時便可取消 "REL" 的相對測量功能。

這個 1K Ω 電阻 UT61E+ 測得的阻值為 1.0000 KΩ，表現很好。
[attach]2231088[/attach]


再測一個 0.01% 精度的 100 KΩ 電阻，UT61E+ 測得的阻值為 99.99 KΩ，精度不錯。
[attach]2231089[/attach]


跟著測一個阻值比較大，0.025% 精度的 1 MΩ 電阻，UT61E+ 測得的阻值為 0.9999 MΩ，表現很好。
[attach]2231090[/attach]


最後測一個大阻值，0.1% 精度的 10 MΩ 電阻，UT61E+ 測得的阻值為 10.009 MΩ，精度表現仍然不錯。
[attach]2231091[/attach]

---

作者: jwong852    時間: 2020-11-14 13:53

好似比UT61E貴一倍喎 !

---

作者: Kin_2012    時間: 2020-11-14 14:11



好呀， 幾時有活動價?

買多部同 UT61E 齊齊吃灰

---

作者: idolclub    時間: 2020-11-14 14:12


只比 UT61E 貴左幾十，雙11期間到手價約 315 人仔

---

作者: idolclub    時間: 2020-11-14 14:24


可以睇下雙12有冇大減，平日價係 360~400左右。如果有論壇團購價則更平，大約 270~280。

---

作者: HK2046    時間: 2020-11-14 15:36

本來想跟師兄買見到aa電芯我就驚喇
麻鬼煩

又要改電池

---

作者: nameless.ken    時間: 2020-11-14 15:48

用緊隻 UT89XD

百元首選

---

作者: mdws2002    時間: 2020-11-14 16:17



呢隻唔係auto喎。

---

作者: Kin_2012    時間: 2020-11-14 19:13



可以用  NiMH 就無咩大問題, 唔怕電池水

---

作者: hon829    時間: 2020-11-14 21:03



電壓低咗, 唔係樣樣嘢用得

---

作者: hon829    時間: 2020-11-14 21:15

外形跟众仪相似, 顏色/旋鈕等軟膠包硬膠

---

作者: Kin_2012    時間: 2020-11-14 23:34



樓主介紹:

---

作者: YES_MAN    時間: 2020-11-14 23:36

本帖最後由 YES_MAN 於 2020-11-14 23:40 編輯

我用過UNI-T 61E同71B,
71B讀數穩定好多,
打開睇原來多左粒TI DSP做數據處理,
所以覺得就算畁多一倍價錢都係值。

---

作者: idolclub    時間: 2020-11-15 10:43

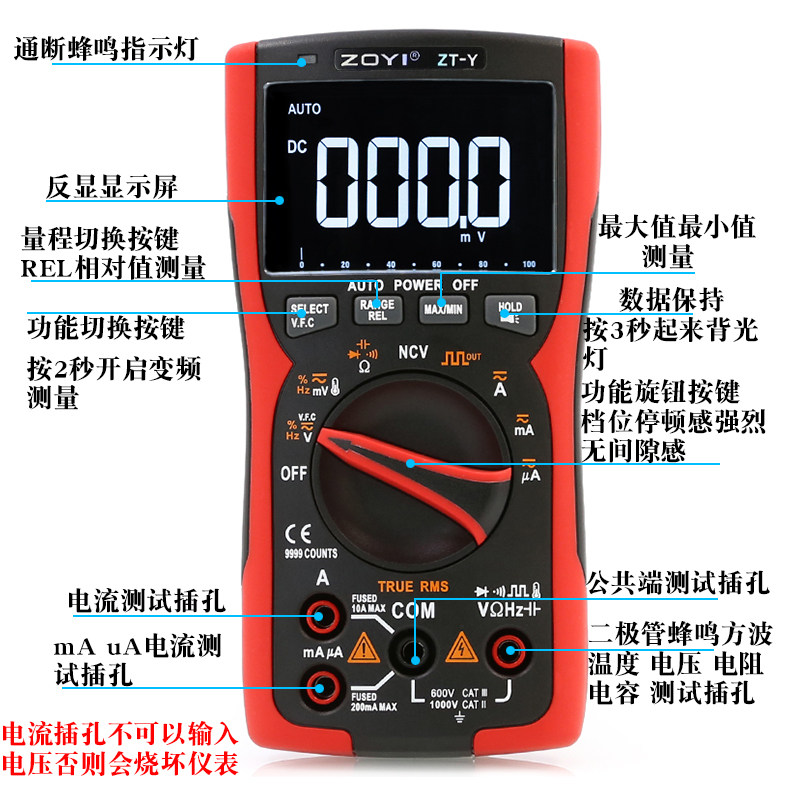

UNI-T 由 2019年的 UT89X 開始轉成這種外觀設計，众仪係今年都跟風轉成類似的外型，但众仪ZT-Y個轉盤手感做得唔係咁好。

---

作者: lv123    時間: 2020-11-15 13:50

VICTOR 890C 是否平價之選?

---

作者: kamcm    時間: 2020-11-15 13:51

唔知有冇人同我一樣覺得新版樣衰左..

果轉盤完全冇哂美感....
果Display D 位置我覺得改完差左

---

作者: ckshum    時間: 2020-11-15 13:52

20A max但係用10A fuse？

---

作者: dmarko    時間: 2020-11-15 14:35

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: Joe_Black    時間: 2020-11-15 14:44

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: diputs    時間: 2020-11-15 15:51

本帖最後由 diputs 於 2020-11-15 16:02 編輯

回覆 19# ckshum

個錶係用asia fuse af63c-10a 保險絲，係符合BS1362規格的快速熔断保險絲，從BS1362規格於室温參考圖表可看出當通過電流小於額定電流值1.62倍時(即約16A)，熔断時間多於100分鐘，當電流大於額定值2.5倍時(25A)，熔断時間約少於0.7秒至4分鐘。
[attach]2230978[/attach]

---

作者: idolclub    時間: 2020-11-16 00:26


測量時間不可多於10秒

---

作者: hkghost    時間: 2020-11-16 03:34

[attach]2231106[/attach]


用緊...既....

---

作者: Vincent2006    時間: 2020-11-16 08:50

大約10年前係華強北買左隻UT-61E,記得係190人仔,仍使用中,e+UT-61E+貴左吾少

---

作者: it_jobs    時間: 2020-11-16 10:40



留位比5粒AA電咪好囉

---

作者: jwong852    時間: 2020-11-16 16:26

最平都要473羊, 那有3XX的?
[attach]2231192[/attach]

---

作者: idolclub    時間: 2020-11-16 17:54


就係呢間，自動會有優惠卷的，同樣有野送，同佢講係壇友可能會再減，呢間上星期係賣緊 318，今日既價 395：


[attach]2231208[/attach]

---

作者: idolclub    時間: 2020-11-16 18:01


電路原理圖 (Schematic) 的話應該唔會咁快有

---

作者: big_nature    時間: 2020-11-16 19:07

本帖最後由 big_nature 於 2020-11-16 19:36 編輯

回覆 7# idolclub

如果有師兄搞團購，
都有興趣買隻玩下。

---

作者: Kin_2012    時間: 2020-11-16 22:06




而家係 4粒 AAA,  5粒AA 有什麼好呢 ?

---

作者: Kin_2012    時間: 2020-11-16 22:07



等雙 12 落單算啦， 隻野咁輕， 運費又唔貴 ....

---

作者: big_nature    時間: 2020-11-16 23:26

回覆 32# Kin_2012
是12月12日碼嗎？

---

作者: 臘腸狗    時間: 2020-11-17 02:09




真

---

作者: Kin_2012    時間: 2020-11-17 20:08



雖然多數人買回來是吃灰的 ，買的都的是感覺良好，不過不少應用場境好的工具還是很有用的。。。

例如精度的高低， 有些工作一位也就大概夠了， 有些工作五六位才剛好。。。

不然符碌叫誰買呢?

---

作者: idolclub    時間: 2020-11-18 20:19


自己先要有需求，才會有要求，做維修的一般要求並唔高。

---

作者: idolclub    時間: 2020-11-18 20:22


Yes.

---

作者: big_nature    時間: 2020-11-19 08:02

本帖最後由 big_nature 於 2020-11-19 08:08 編輯

回覆 37# idolclub

買個看下門口都好，
（已有一個新華舊數字他表）
可以度下電容。

---

作者: it_jobs    時間: 2020-11-19 11:01



AA 或 AAA 也可
我識有限, 如用 5 粒, 加個switch 可以選用4粒 (1.5v * 4 = 6v) 或 5粒( 1.2v * 5 = 6v)

咁就無左上面有師兄話 4.8v 測某啲野唔準嘅問題.

---

作者: Kin_2012    時間: 2020-11-19 11:08



世界真係唔同左,  其實樓主已經寫得好清楚,  以為之前位朋友係個例, 原來唔係.....


樓主介紹:

---

作者: hon829    時間: 2020-11-19 11:44




放電低過3.8V都用倒, 即每粒剩0.95V, 可能對NiMH 電已經是過放, 冇左低電量警示

---

作者: jwong852    時間: 2020-11-19 18:26


Ni-MH 放到0Ｖ，都唔會過放，只要唔好反向充電都唔會壞。

以前成日用電阻幫Ni-MH/Ni-Cd單cell放電，好多年都能正常使用。

多串電池，有粒唔平均，放到負電壓先至傷電池。

via HKEPC Reader for Android

---

作者: it_jobs    時間: 2020-11-20 13:31




呢到話唔係樣樣野都得.

其實2樣可以同時成立
6.0v- 測唔準.
3.8v+ 開到機.

假設#12 講嘅係真的話.

---

作者: it_jobs    時間: 2020-11-20 13:33



以前啲人玩 rc 車要加咪 led 防止過放, 係傳說黎?

---

作者: jwong852    時間: 2020-11-20 15:42



唔該再睇多次，我已經講得好清楚，單粒放電0V都無問題，多粒串聯有機會其中一粒＜0V 先至有問題 !

rc車係用單粒電定係多粒串聯先 ???

我無玩rc車，段估都唔會用單粒電啩？否則單粒Ni-MH/Ni-Cd，都點唔著LED啦！

唔知係我有讀寫障礙，定係邊個有呢　？？？

---

作者: it_jobs    時間: 2020-11-20 16:00



rc 係6粒串聯, 不過放電係單粒放

---

作者: idolclub    時間: 2020-11-21 20:50


不用擔心，有低電量警示的。

UT61E+ 在電池電壓低於 4.6V 時便會出低電量警示，在 3.6V 時便會強制關機。

---

作者: idolclub    時間: 2020-11-21 21:55


再講多少少，UT61E+ 在低於 4.6V 便會出低電量警示，四粒電，即每粒大約 1.15V。

對 NiMH 充電池來說，1.15V 時就剩下約 10% 的電量，大約就只可以用多幾個小時。

---

作者: rwkero2    時間: 2020-11-22 15:52

舊版咪有可變電阻, 有温變誤差同較表, le隻可唔可以較表?

---

作者: Joe_Black    時間: 2020-11-22 16:24

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: Joe_Black    時間: 2020-11-22 16:26

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: idolclub    時間: 2020-11-25 19:11


UT61E+ 內部已不再使用可調電阻。事實上新出既錶大部份都已放棄了採用可調電阻方式來校錶。

---

作者: dcc2000    時間: 2020-11-28 19:17


問過一位做儀錶銷售嘅朋友，佢話呢隻錶用嘅AsiaFuse AF63C-1A及10A fuse，其實係普通BS1362規格嘅fuse，所以就算因錯誤操作而導至燒fuse，都唔使肉赤，當然，呢類普通fuse對隻錶嘅保護性就相對較弱。

[attach]2233543[/attach]
[attach]2233544[/attach]
[attach]2233542[/attach]

---

作者: 剋星    時間: 2020-11-29 20:17

咁既價錢..其實都可以買鉗表式..卡埋交直流電流

---

作者: 樹下乘涼    時間: 2020-11-29 20:51

之前已經買左UT890C...手動版

---

作者: saraki    時間: 2020-11-30 15:08

剛問淘，要410人仔

---

作者: idolclub    時間: 2020-12-4 21:41


所以佢既Fuse主要用黎頂220V，380V短路已經有危險。

---

作者: idolclub    時間: 2020-12-4 21:47


鉗表同萬用表屬於互補不足，視乎所用既場合，再選擇合適既表。

---

作者: idolclub    時間: 2020-12-4 22:02


雙11時318人仔，可以睇下雙12時會減幾多。

也可以在咸魚上買，咸魚上長期賣緊 358人仔。

---

作者: cyjoe_2000    時間: 2020-12-5 14:38

樣衰已係死罪!

---

作者: idolclub    時間: 2020-12-7 00:17

---

作者: idolclub    時間: 2020-12-7 18:08


今天看了京東的價，拿優惠券後到手價 328，優惠券今天到期

---

作者: chingkit    時間: 2020-12-7 23:25


在JD找不到，可能限死咗地區。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: Kin_2012    時間: 2020-12-7 23:58




    而家先睇到, 又遲了

---

作者: big_nature    時間: 2020-12-8 09:28

回覆 64# Kin_2012

我都等緊32x人仔就入隻，
(已有隻新華數字表)
男人情懷！

---

作者: chingkit    時間: 2020-12-8 19:48


我同你一樣。我果隻係Sanwa PC7000，不過也心思思想買隻61E+。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: big_nature    時間: 2020-12-8 22:13

本帖最後由 big_nature 於 2020-12-9 16:12 編輯

回覆 66# chingkit
價32x左右先會買，
只係心癮多過需用。

---

作者: Kin_2012    時間: 2020-12-9 23:34



之前果間未見有平

---

作者: rwkero2    時間: 2020-12-10 01:52

Sanwa 732同佢比邊個好d? Thx
我見732機側有個插錶筆座幾靚仔又細細部, 但見utube見到拆開又係有兩個VR個種.......

---

作者: big_nature    時間: 2020-12-10 08:23


都係擺多過用，
有得平先有借口去馬而已。

---

作者: Kin_2012    時間: 2020-12-10 11:37



我見得61E 一個食灰怕佢悶, 想搵埋 61E+ 陪佢

---

作者: big_nature    時間: 2020-12-10 11:54

回覆 71# Kin_2012

今日見吐泡尼個價，
掙扎緊!
[attach]2235983[/attach]

---

作者: Kin_2012    時間: 2020-12-10 11:57



而家扣埋卷同幣 341 左右, 等埋 12 如果無再平都多數會買...因為悶想買野

---

作者: big_nature    時間: 2020-12-10 12:23

回覆 73# Kin_2012

是否要買1000先有得扣?
我一向都請朋友幫手，自己唔識又冇戶口!

---

作者: Kin_2012    時間: 2020-12-10 12:45



諗唔到買咩夠 1000-50

多數係 300-40 / 200-25

---

作者: 船長    時間: 2020-12-10 19:54




    今日￥337入手

---

作者: Kin_2012    時間: 2020-12-10 20:12



睇開果間 341 , 似乎你有幾蚊紅包

---

作者: 船長    時間: 2020-12-10 21:11



紅包 4.7

---

作者: idolclub    時間: 2020-12-10 21:33

有另外送錶袋和特尖錶筆的，落單時記得提佢跟埋。

---

作者: big_nature    時間: 2020-12-12 11:06



請問師兄，
呢隻它錶高度有2英吋，
整體外觀是否幾厚下?

[attach]2236482[/attach]

---

作者: Kin_2012    時間: 2020-12-12 11:30

回覆 80# big_nature

UT61E 就 180 x 87 x 47

似乎 UT61E+ 只係大左少少....

我有另一部其他牌子都係差唔多大...

---

作者: big_nature    時間: 2020-12-12 11:31

回覆 81# Kin_2012

師兄訂左未?

---

作者: Kin_2012    時間: 2020-12-12 11:35



今日無左張卷, 貴左

無得買

---

作者: big_nature    時間: 2020-12-12 11:40



見佢仲係368人仔!
仲未到我目標價，掙扎緊買唔買!

---

作者: chingkit    時間: 2020-12-12 12:18


我決定等出年雙11

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: big_nature    時間: 2020-12-12 12:41

回覆 85# chingkit

可能又有新款
或者個價加左!

---

作者: Kin_2012    時間: 2020-12-12 12:56



出年再新款就應該唔會啦...
61E 都出左 N 年而家先有 61E+

---

作者: Kin_2012    時間: 2020-12-12 12:57



唔急用可以等呀

佢唔抵買咪買並他野先

---

作者: ANWKLO    時間: 2020-12-12 13:19

用緊UT61E
https://www.hkepc.com/forum/viewthread.php?fid=116&tid=2468350&page=3


屏幕有背光係暗環境會睇得清楚的
舊式字體都可以
有自動關機方便左
由用9V電池改為用4粒AAA NiMH 鎳氫充電池供電方便左
線性不佳對我呢的門外漢都唔識

---

作者: big_nature    時間: 2020-12-12 13:20



我都有心買，
見佢厚度成49mm,
覺得幾大隻下!
家用有D巨型!

---

作者: Kin_2012    時間: 2020-12-12 13:22



唔算大..

比起台式根本就係細... 細一半有多的錶都有, 不過唔係果樣野

---

作者: big_nature    時間: 2020-12-12 13:25


暫時用番新華算了。
省錢聖誕食野。

---

作者: ANWKLO    時間: 2020-12-12 13:25



當時UT61E一開箱都覺得大舊

---

作者: big_nature    時間: 2020-12-12 15:21



唔知點解做到咁厚？

---

作者: ANWKLO    時間: 2020-12-12 16:26     標題: 舊電係底部


(由 HKEPC Android 手機版 發出)

---

作者: idolclub    時間: 2020-12-12 16:34


剛剛去看了一下，滿 300 - 15 的優惠卷仍然有的，368 人仔可以用，有淘金幣可以再減 11元。

若經一淘 APP 落單，不計紅包，可以再返現 2.5元。

---

作者: idolclub    時間: 2020-12-12 17:02


UT61E+ 屬正常高度，並唔算係厚。49mm 高度係包含埋背面插錶筆槽位既整體高度，並唔係成隻錶都咁厚，轉盤握手位的厚度只係 34mm，同其他錶差不多。

UT61E+ 同另一隻細錶 UT33A 放埋一齊，可以睇到握手位置其實是一樣高的。


[attach]2236582[/attach]


[attach]2236583[/attach]

---

作者: big_nature    時間: 2020-12-12 17:50

回覆 97# idolclub
唔該晒師兄圖文比對!

---

作者: big_nature    時間: 2020-12-12 19:05

回覆 97# idolclub

剛剛落左單了!

[attach]2236609[/attach]

---

作者: Kin_2012    時間: 2020-12-12 19:46

本帖最後由 Kin_2012 於 2020-12-12 19:52 編輯


再去睇, 又有番卷

如果食到 1000-50, 就即係 32x... 可惜未搵唔到野買夠一千
