作者: fanchiuho    時間: 2024-9-29 16:29     標題: 自製無極耳21700工具電

最近自學整電池，發現18650同21700係一個無底深潭，可以整好多嘢
小弟呢方面應用最多嘅係工具電，事因之前買工具中伏買到仿冒電，發現要貪平都係冇乜捷徑
同時需要確保用料，提高電池效率，對得少少工餘時間DIY嘅我可以少一個煩惱。

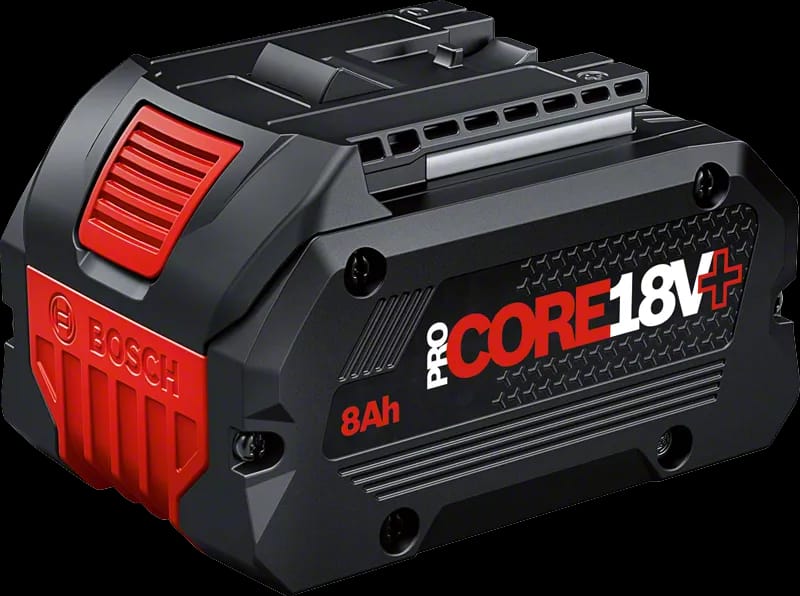

今次目標係本地出新野慢人一年嘅Bosch, 整一舊21700無極耳電池，希望同喺德國開賣嘅ProCORE 18V+ 看齊

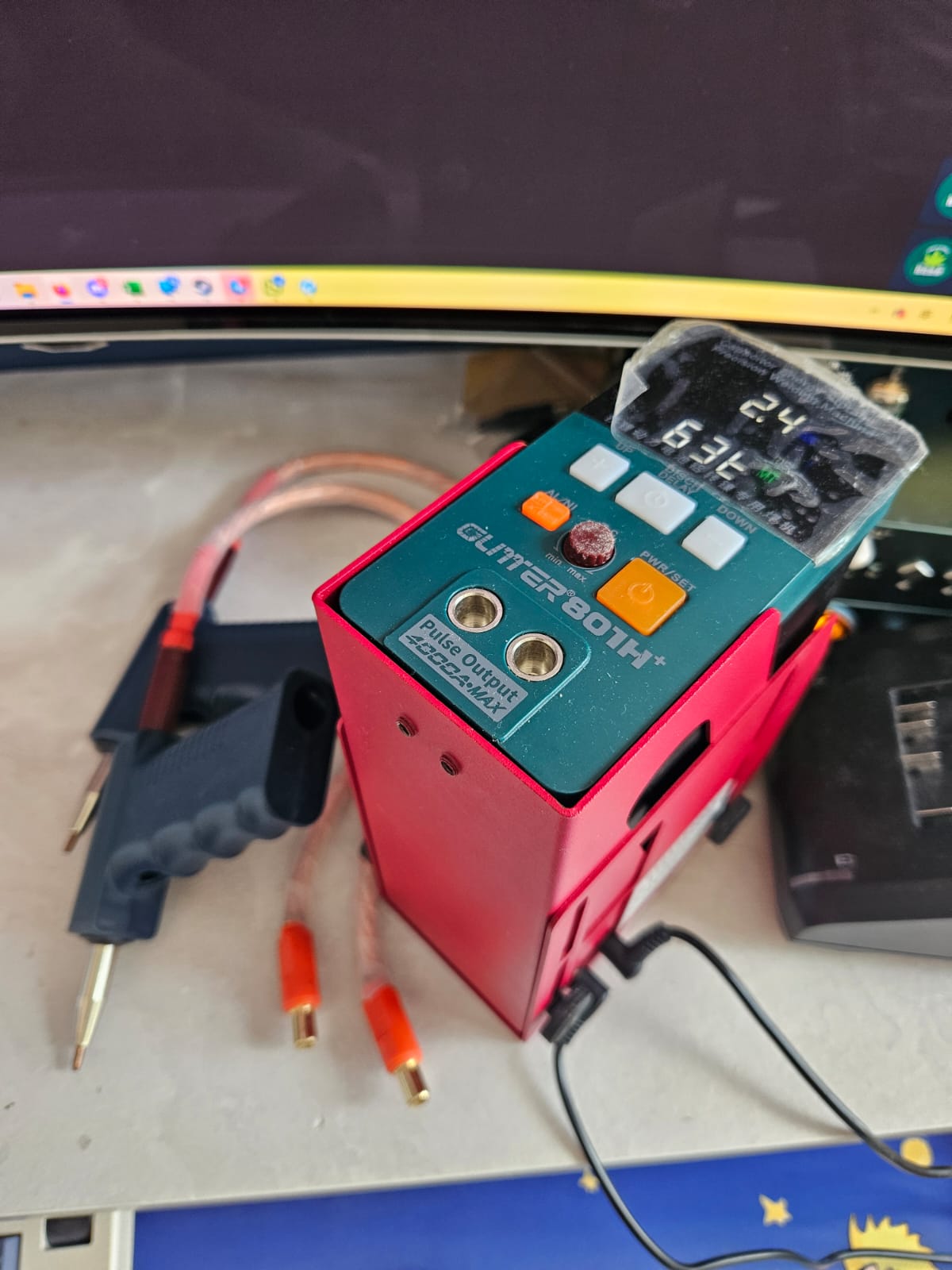

入坑初期的點焊機係Glitter 801H+，電流足以應付厚啲嘅金屬片焊接

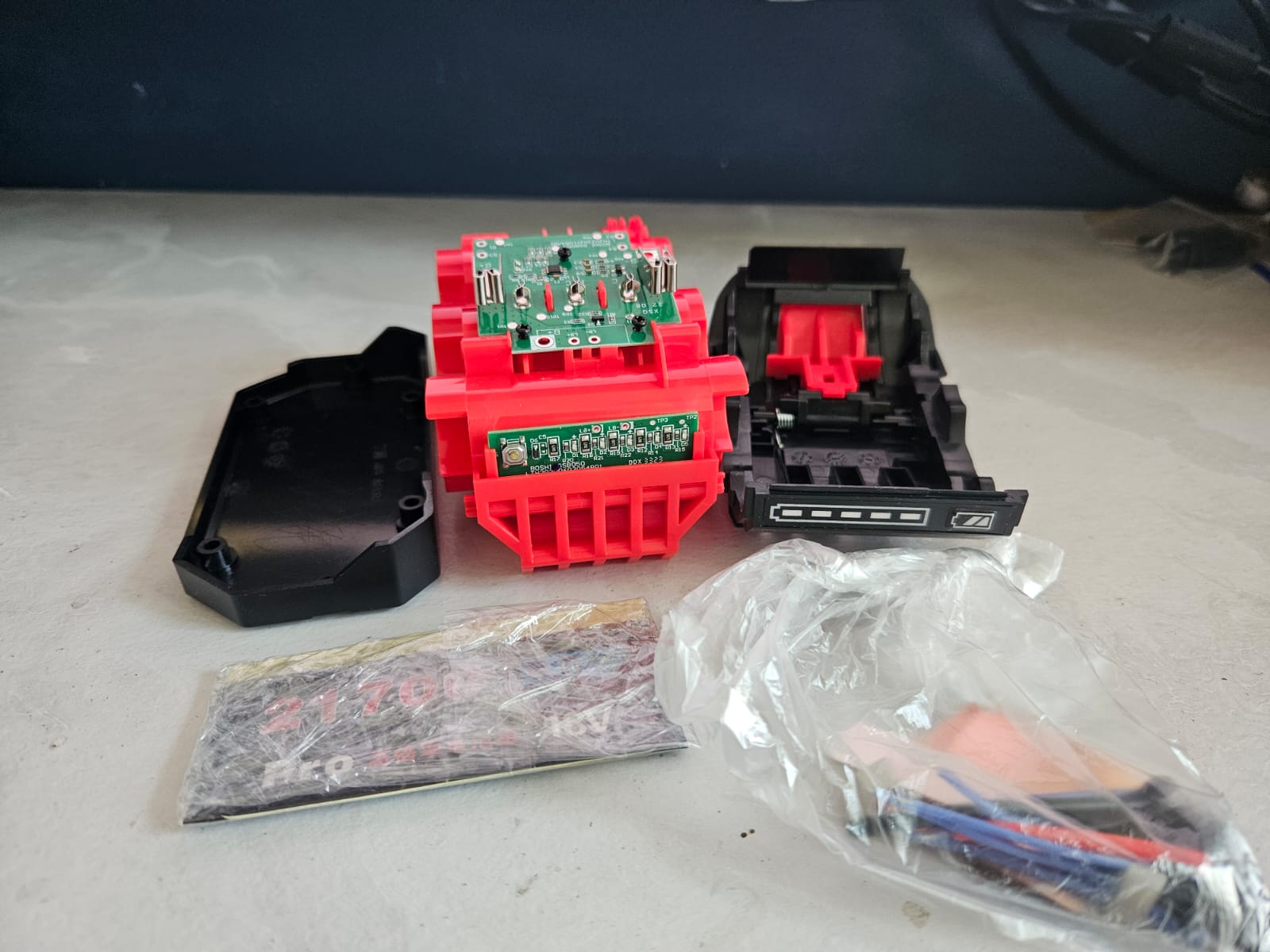

在txxbxx 購入的ProCORE 代用套裝，鎳鋼複合片的厚度係0.15mm. 根據賣家指引，BMS並無放流限制。商品標榜附帶銅片，提升放電電流。

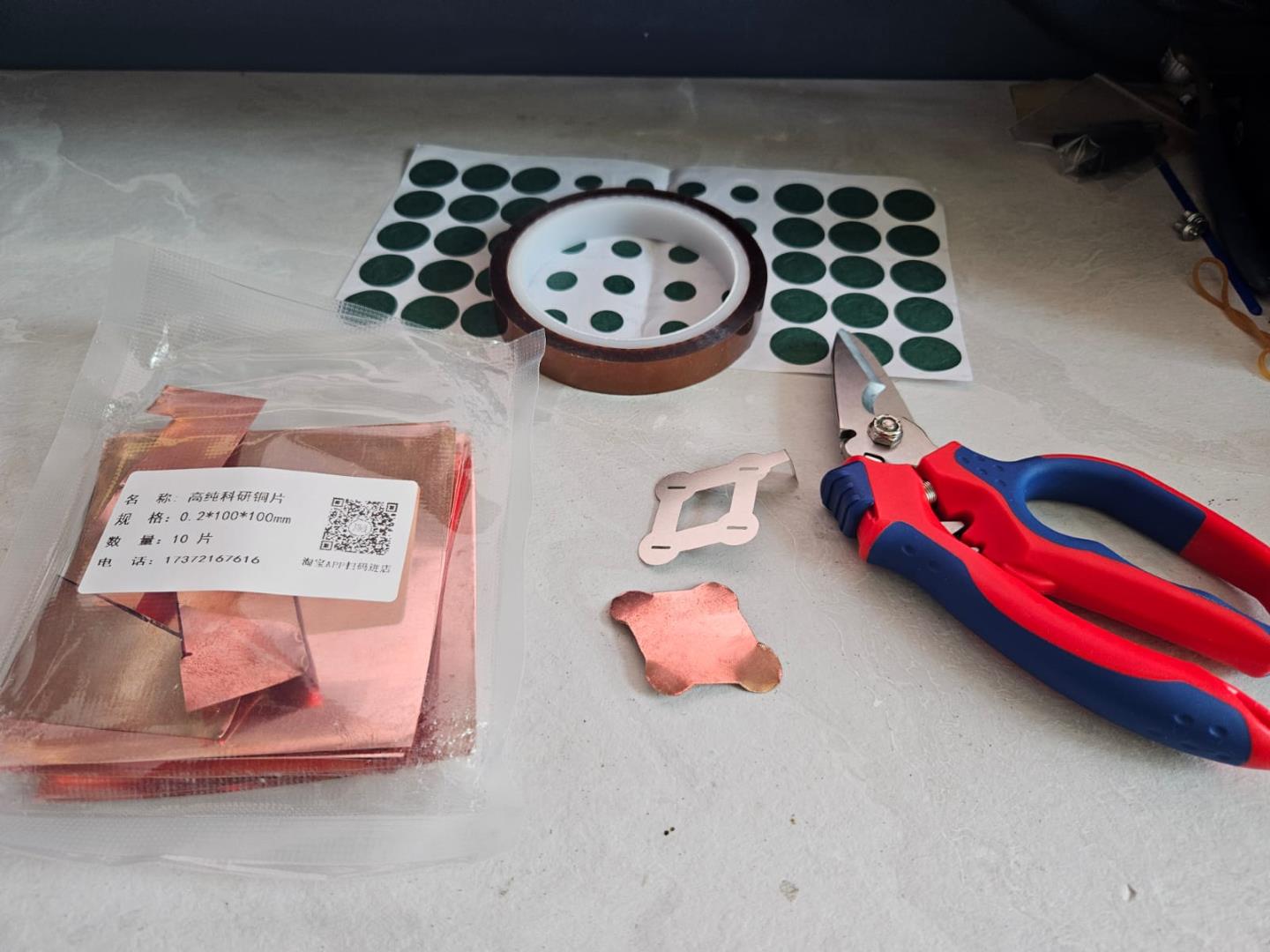

自行購入的0.2mm銅片，比附帶的0.1mm 更厚，負載量可以加倍，同埋相比平行四邊形，能跟住鎳鋼複合片形狀剪好，更加方便分佈焊點

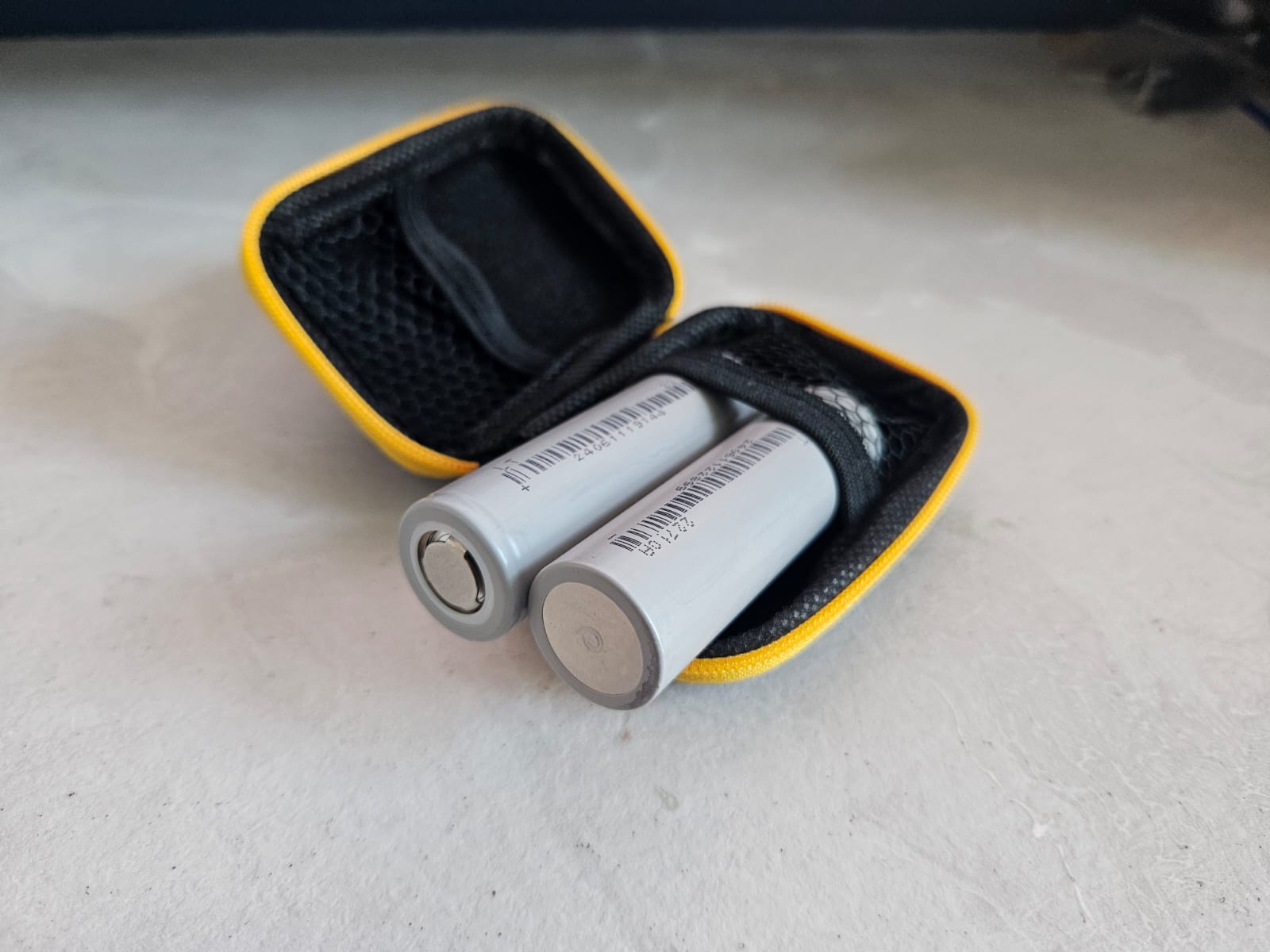

使用5S2P 共10粒 Ampace JP40 21700電池，係今次焦點，因爲係無極耳設計，内阻奇低得2.70mohm 左右。檢查兩極未有焊點，應該係全新貨

參考JP40 新能安方面的焊接指引，負極需要分佈焊點，避免接觸中間

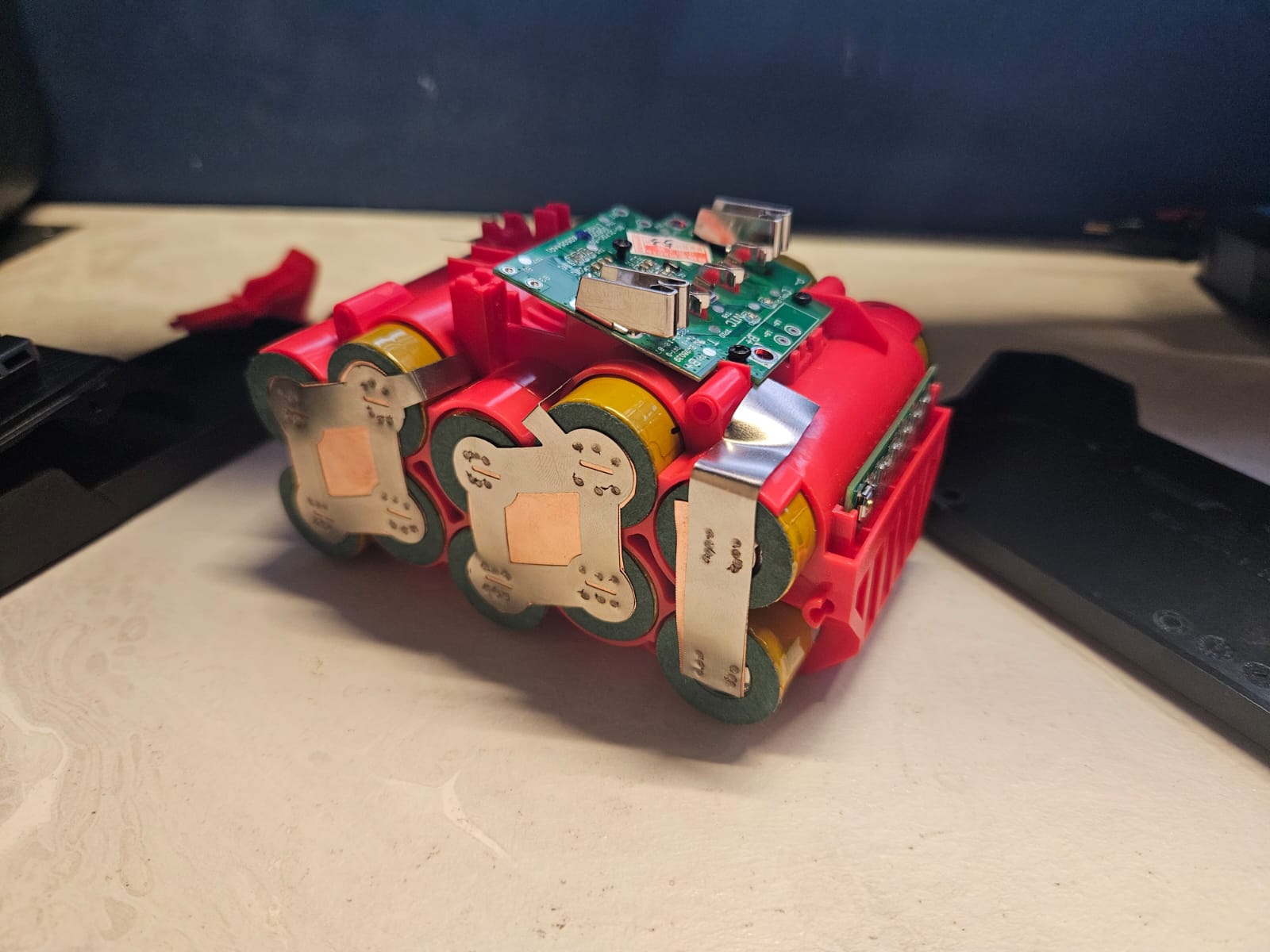

點焊機設定係63T, 2脈衝，腳掣觸發，鎳鋼夾銅片焊接效果如示。

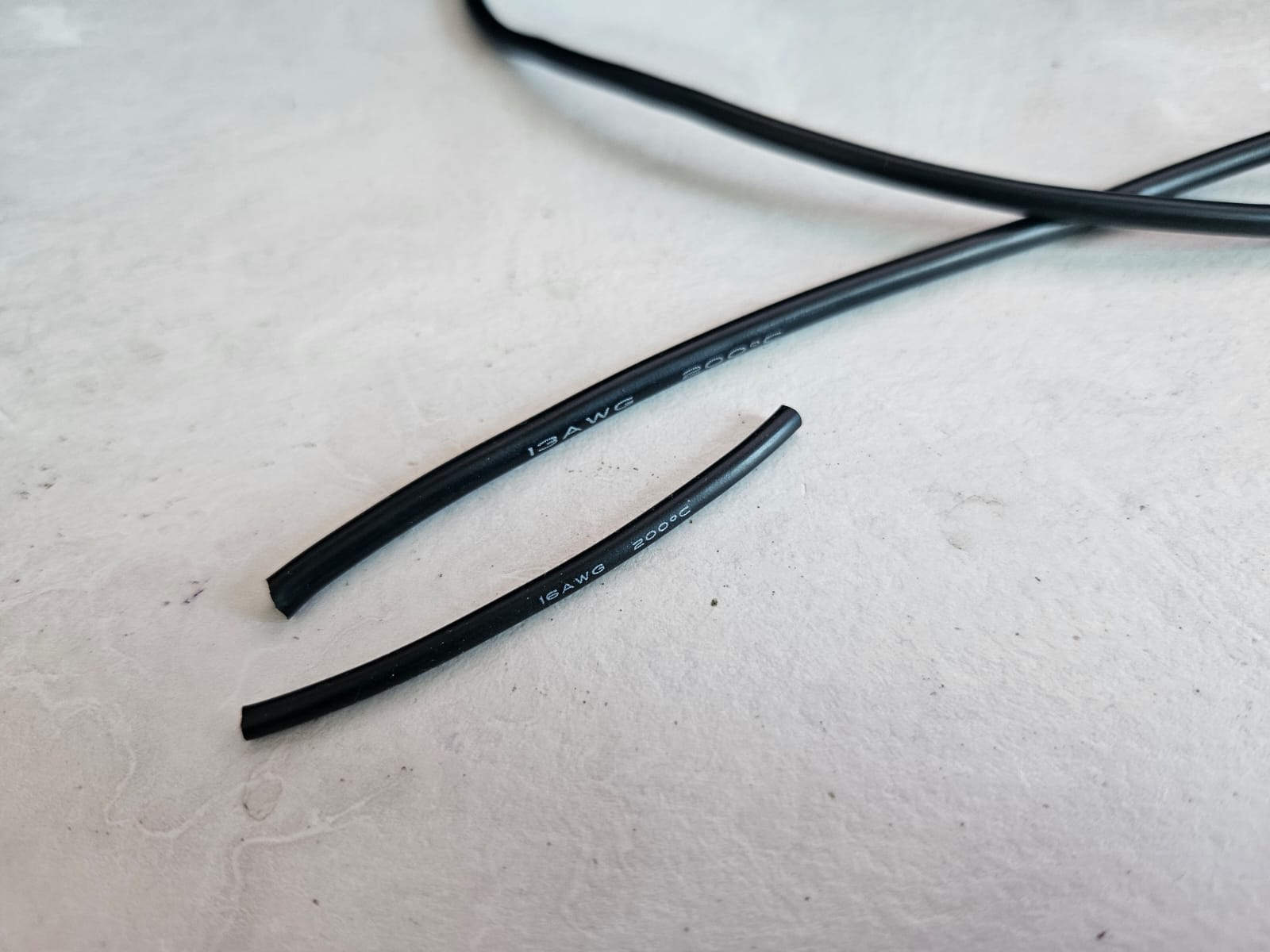

自行購入13AWG接駁正負極，電流負載力會比16AWG好少少

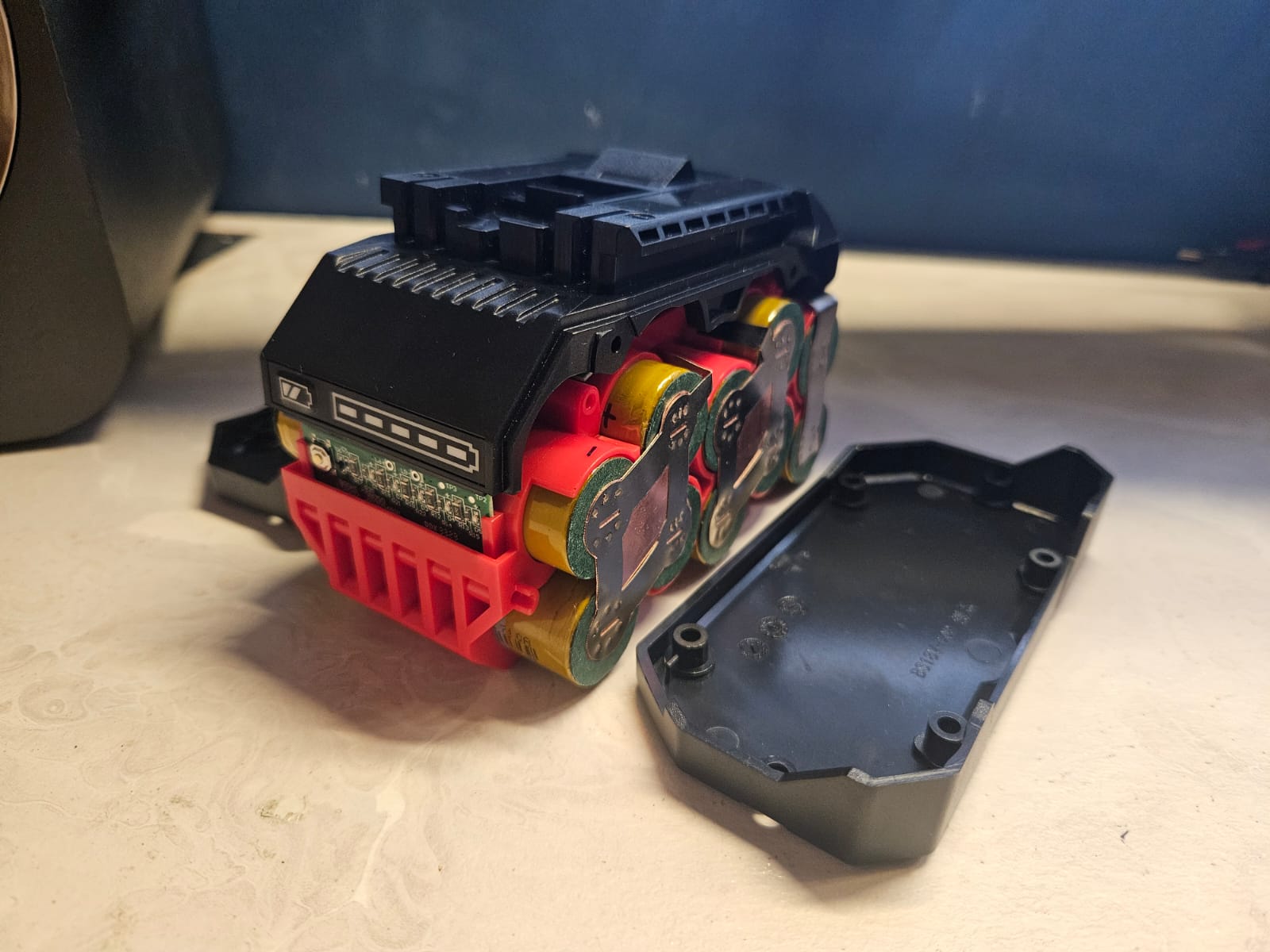

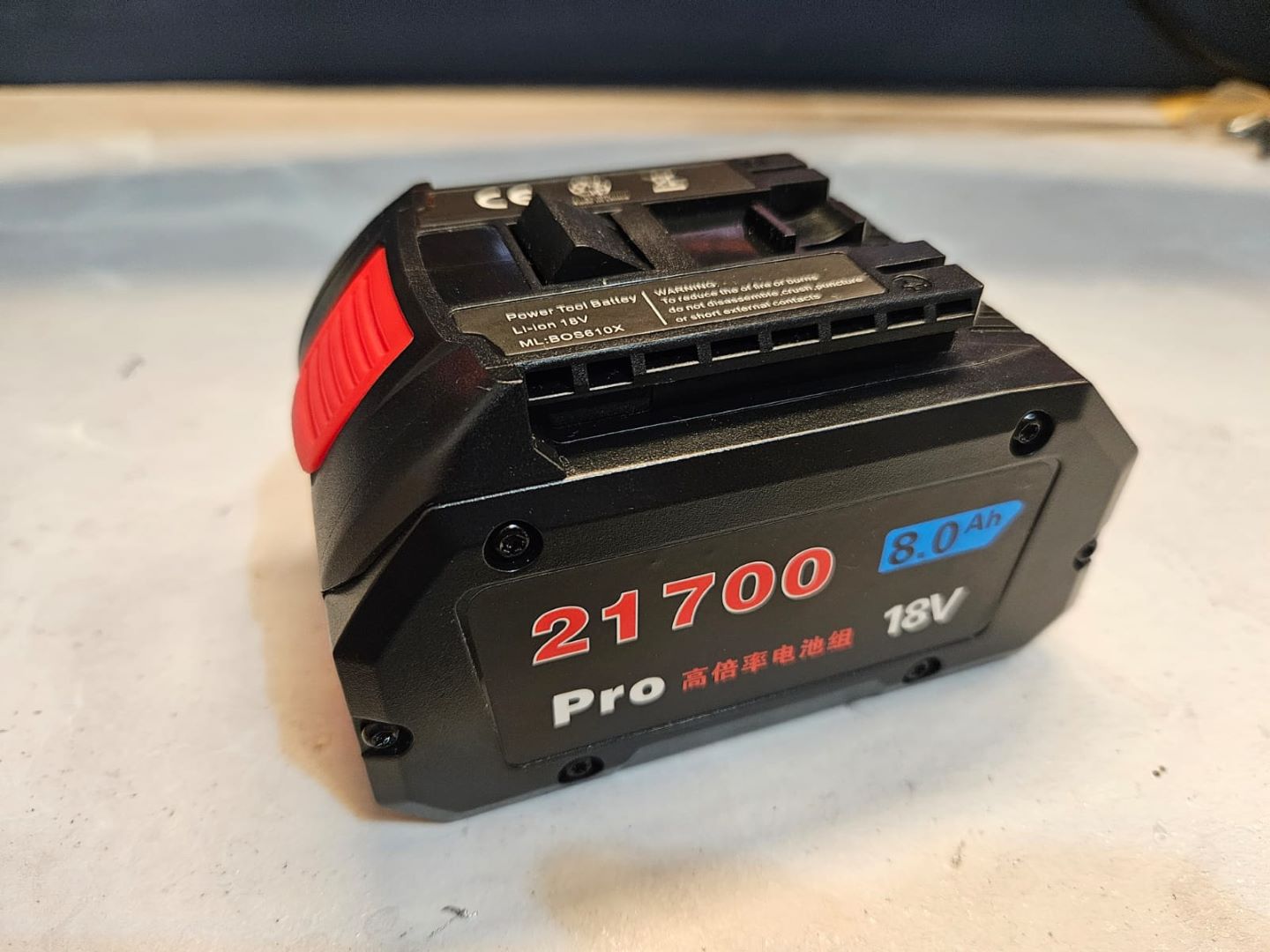

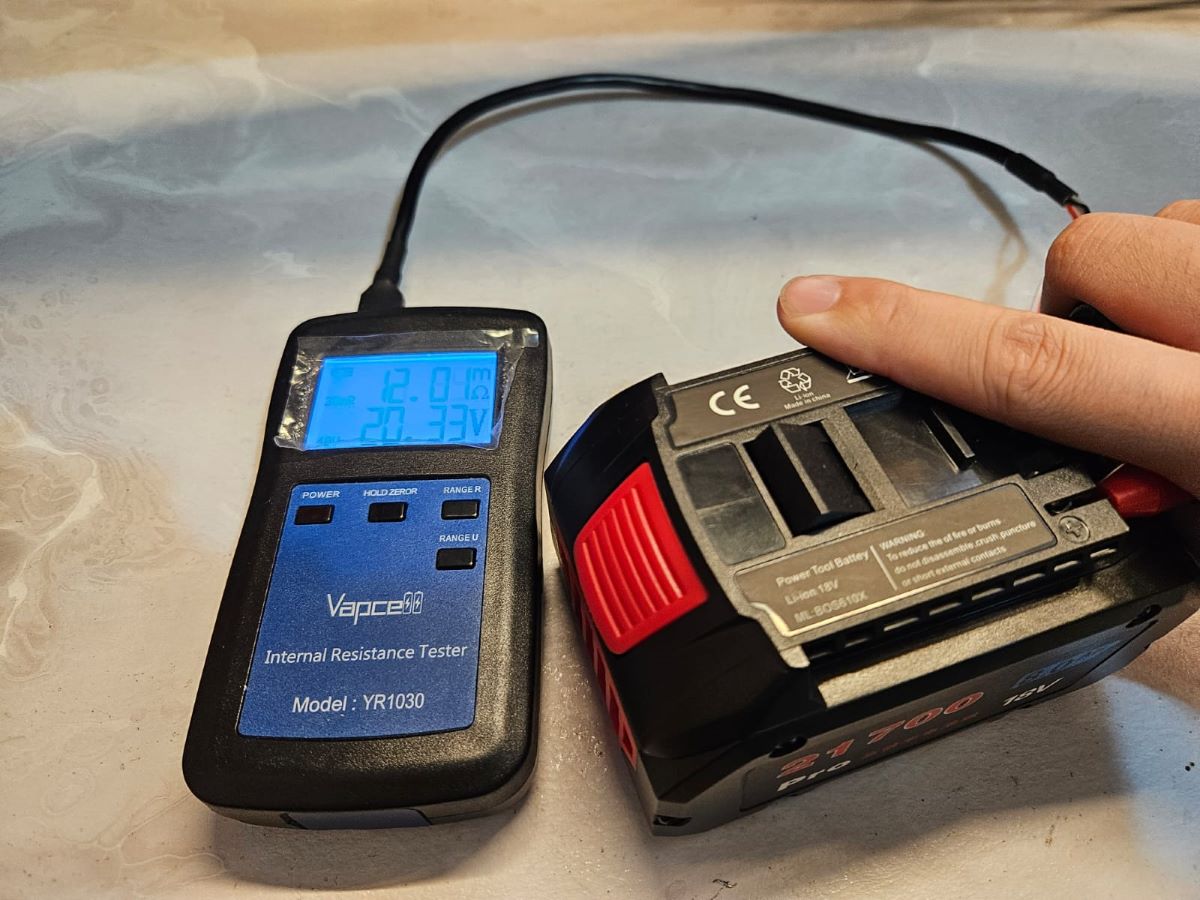

接駁電壓監控同正負極就完成，測量電阻只有11.9mohm, 5粒串聯先有一粒傳統21700電的内阻。

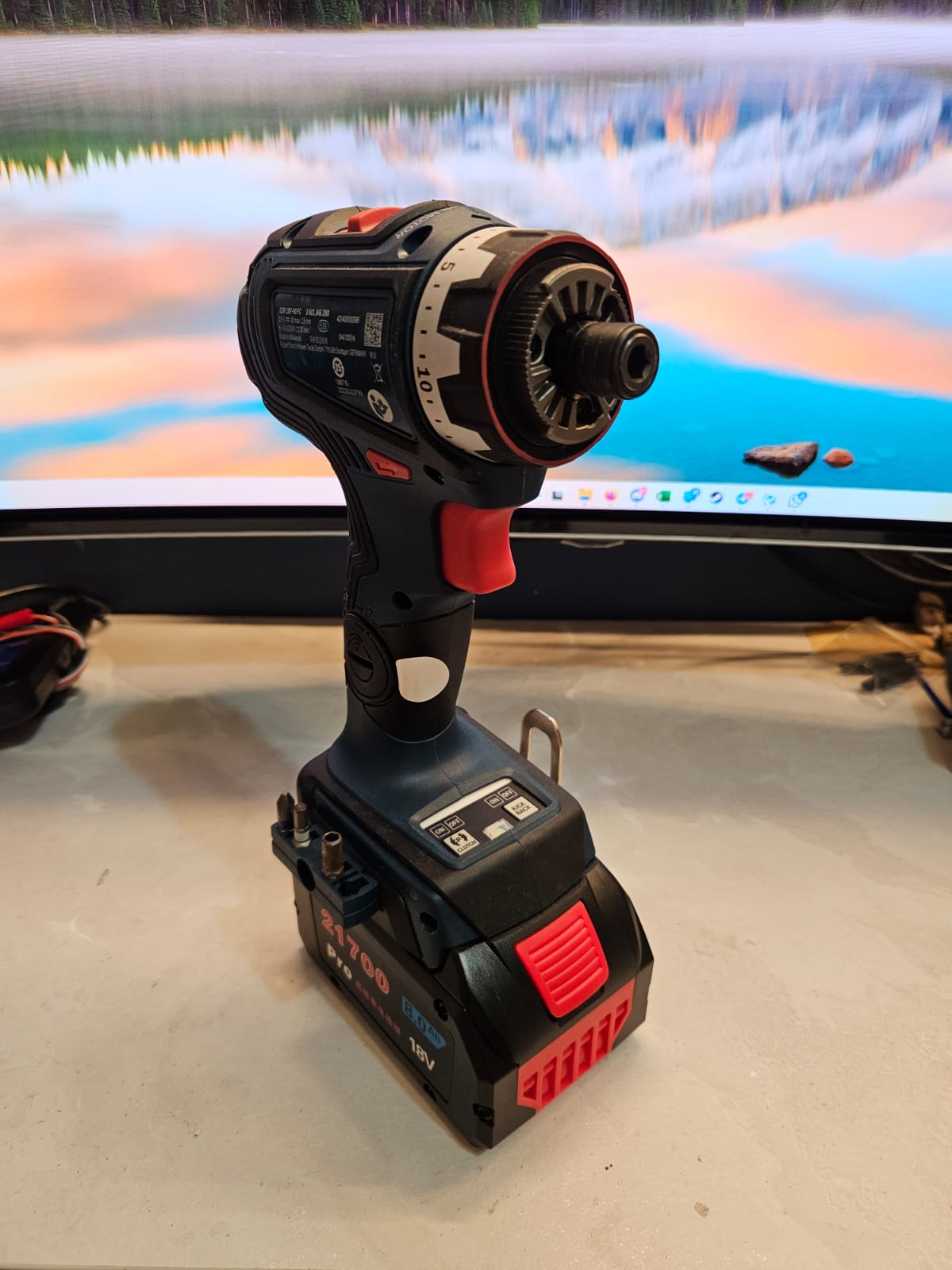

接駁電鑽如圖。用喺更大食的工具上，只要BMS許可，我覺得要上到1800W (100A) 應該唔係問題。


圖片附件: IMG-20240929-WA0001.jpg (2024-9-29 16:14, 58.71 KB) / 下載次數 89
https://h0.hkepc.com/forum/attachment.php?aid=2444790&k=9d40dfaa8d9a7b5bbe990f9b24f25ce1&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0002.jpg (2024-9-29 16:14, 149.56 KB) / 下載次數 84
https://h0.hkepc.com/forum/attachment.php?aid=2444791&k=0ea44c421688815ab0ad430d9d2e29c1&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0004.jpg (2024-9-29 16:14, 112.91 KB) / 下載次數 101
https://h0.hkepc.com/forum/attachment.php?aid=2444792&k=f75c8a597909ee097b052c5890daef29&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0005.jpg (2024-9-29 16:14, 133.71 KB) / 下載次數 93
https://h0.hkepc.com/forum/attachment.php?aid=2444793&k=6869807df6bcc6329a15593d5939eddc&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0006.jpg (2024-9-29 16:16, 142.95 KB) / 下載次數 90
https://h0.hkepc.com/forum/attachment.php?aid=2444795&k=d19c84c625b40bd73ea0b5eb38508995&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0007.jpg (2024-9-29 16:16, 142.38 KB) / 下載次數 90
https://h0.hkepc.com/forum/attachment.php?aid=2444796&k=219ba8b48d00331e682f7a174866620c&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0008.jpg (2024-9-29 16:16, 114.16 KB) / 下載次數 105
https://h0.hkepc.com/forum/attachment.php?aid=2444797&k=779f7f5b08f5bfa801b8ce16d20d0fa9&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0011.jpg (2024-9-29 16:16, 145.68 KB) / 下載次數 83
https://h0.hkepc.com/forum/attachment.php?aid=2444798&k=33f3d96150bdac5452ca7a29c30f1f6e&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0003_low.jpg (2024-9-29 16:19, 141.03 KB) / 下載次數 91
https://h0.hkepc.com/forum/attachment.php?aid=2444799&k=223456cb28047777dc1c9b1b25bb092b&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0009_low.jpg (2024-9-29 16:19, 145.79 KB) / 下載次數 68
https://h0.hkepc.com/forum/attachment.php?aid=2444800&k=7ec1638ebdcef86625d969b760294209&t=1781821948&sid=2NziYAZNXA



圖片附件: IMG-20240929-WA0010_low.jpg (2024-9-29 16:19, 146.66 KB) / 下載次數 84
https://h0.hkepc.com/forum/attachment.php?aid=2444801&k=ecae034d7a45db39335cd37b4a724bef&t=1781821948&sid=2NziYAZNXA

---

作者: alax    時間: 2024-9-30 21:12

本帖最後由 alax 於 2024-9-30 21:37 編輯

Bosch 好似而家大陸造既電池包都係用國產電池（睇好多開箱都係，但唔肯定係咪全部）

如果自己多電動工具既話 的確自己焊會平好多,
不過你果套野加埋內阻儀都要千幾二千了
有啲淘寶店可以代焊，可以揀用咩電池，不過要搵啲信譽好啲的，有啲店主係B站有分享影片

via HKEPC Reader for Android

---

作者: fanchiuho    時間: 2024-10-3 13:59




對 我係從先焊美沃奇嘅M12 電池起 之後先轉到整埋Bosch 電
我個人覺得12V電因爲空間不足真係麻煩好多

其實自己買工具做都係為興趣居多 想靠自己
冇呢個動力 應該連辣雞都逼唔到自己學

---

作者: alax    時間: 2024-10-3 16:07

本帖最後由 alax 於 2024-10-3 16:14 編輯

我比較懶，電工具用得唔多，早排有個16.8V既主板壞左我都懶得自己換（個殼都爛爛地）
直接淘左個用東磁2000mAh都係20幾人仔

via HKEPC Reader for Android

---

作者: Ian_Seabourne    時間: 2024-10-3 23:15

原廠電，我當原廠匹配好。唔研究佢每粒電電壓。

呢種DIY殼，唔知有無均衡板呢？
有啲擔心3或4串電，有某粒放電快咗，電壓跌太低，但整體未跌到過放保護嘅數，就繼續俾放電，令某粒電特別早死。

---

作者: fanchiuho    時間: 2024-10-4 08:59



我無細電知識，所以只能相信賣家説法係有。
當然有同有效又係兩回事
均壓方面，我用電阻表盡量均衡内阻，同幫每粒電量度電壓充到+/-0.02V内，先開始組裝

裝完後就視乎牌子，均壓功能可以係充電器上面(Bosch/Milwaukee)，而低壓保護有啲牌子就裝左係工具裏面
無論係唔係DIY電，理論上最好係每年拆左個外殼，度一次電壓就最清楚

太多定制野亦非好事，在開始整美沃奇M12電之前，我發現某啲副廠電同副廠充唔匹配，兩邊賣家都話自己係攞原廠野測試，咁就真假難辨
於是得出，副廠電或副廠充只選其一，至少有信心確保日常使用都係原廠運作範圍裏面

---

作者: alax    時間: 2024-10-7 14:23


如果你想繼續玩diy 電池包，最好學下點睇主板上面有冇帶均衡，主板上面既元件既功能等等。。。
因為有啲套件既質量本身就參差不齊

via HKEPC Reader for Android

---

作者: tgo    時間: 2025-3-20 10:05

師兄,我最近都有啲大功率電池要做,原有嘅點銲機都不足應付有銅片嘅焊接。我都睇中咗呢部801h＋，我想請問你呢部機好唔好用？另外0.2銅片上面加嘅係幾厚嘅鎳片？

謝謝
