作者: Yuejing 時間: 2024-5-23 17:46 標題: ESR / LCR 錶
本帖最後由 Yuejing 於 2024-5-23 17:48 編輯
最近想買一個 ESR 錶 (in-circuit test) ，希望大家能給一點意見
這部 Peak Atlas ESR70 要 $770 我覺得有點兒貴

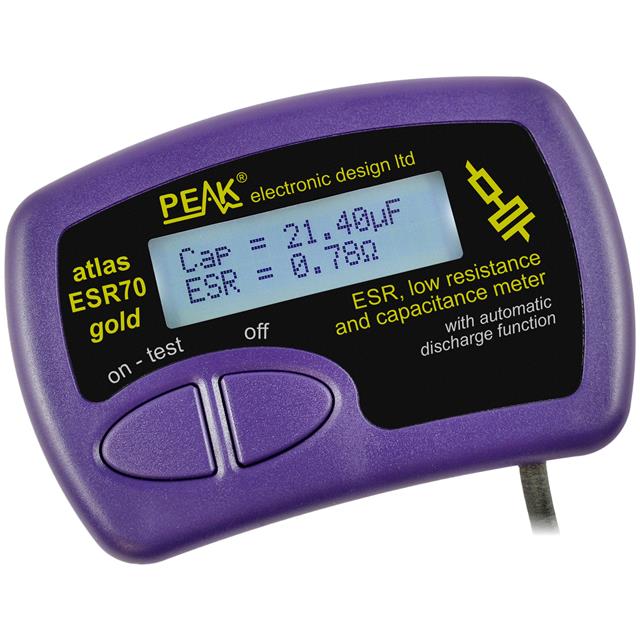

Peak Atlas ESR70
https://www.digikey.hk/zh/produc ... mited/ESR70/9687220
在Taobao 找到了這部 （只量度ESR，沒有capacitance. 售價￥330）

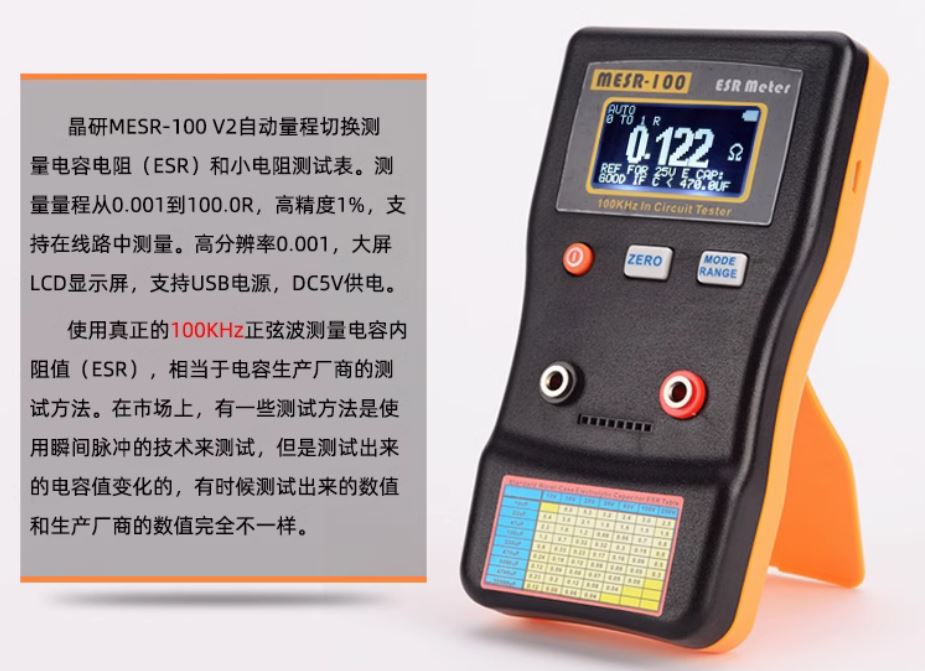

晶研 MESR-100
https://detail.tmall.com/item.htm?id=586959612353
另外亦找到這部有ESR功能的 LCR meter

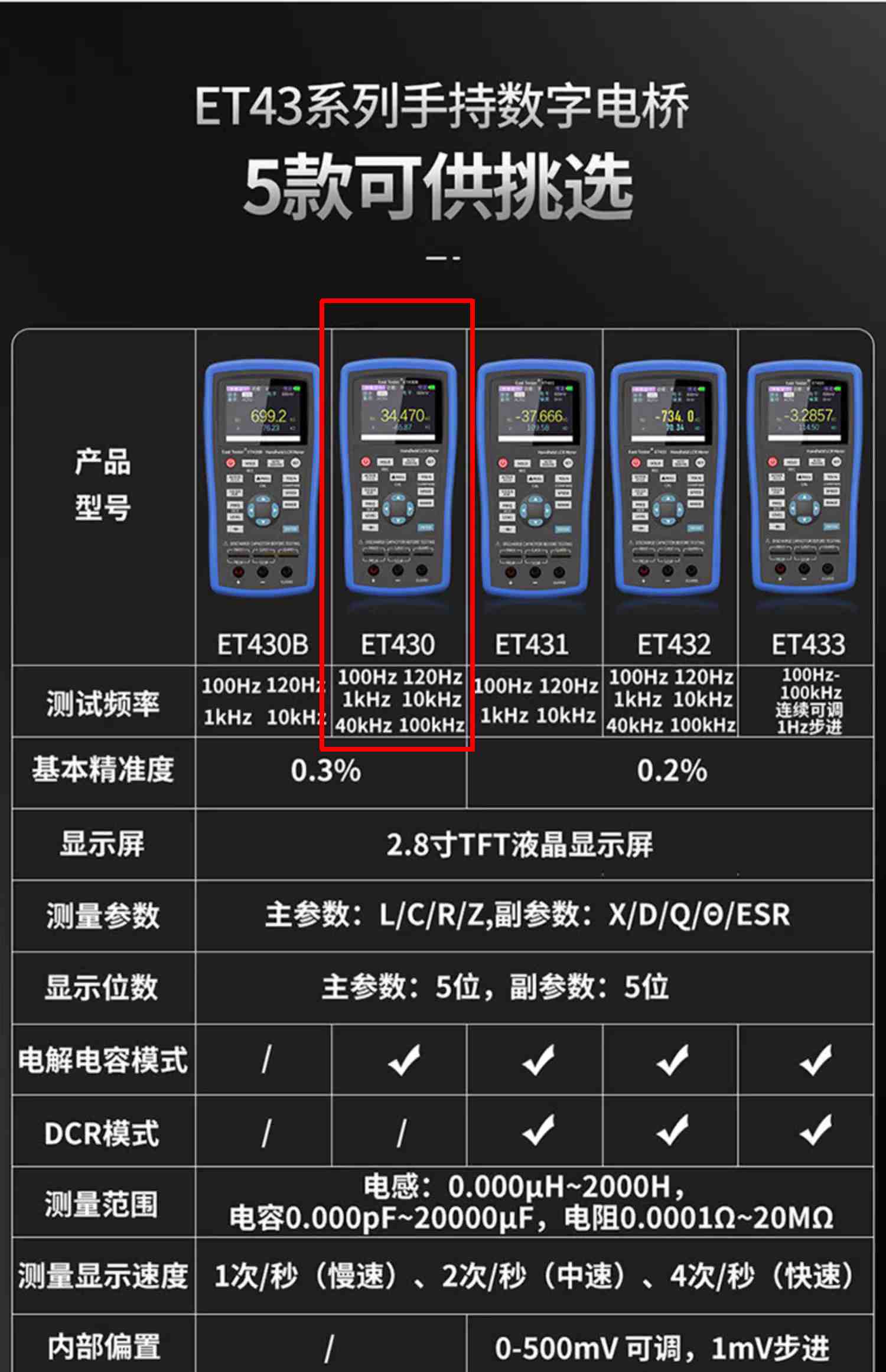

中創 ET430 （紅框）
https://item.taobao.com/item.htm?abbucket=18&id=645045914923
這部 ET430 的 LCR 錶，售價￥516。 我覺得多付￥200 能買一部 LCR 錶，既可量度 ESR，亦有 LCR錶功能，性價比好像高一些？
請問大家，我的想法是否正確？
謝謝各位！
圖片附件: Peak Atlas ESR70.jpg (2024-5-23 17:18, 50.5 KB) / 下載次數 98https://h0.hkepc.com/forum/attachment.php?aid=2424220&k=3f942c5f97f4e8c3af4661e6d8bd8315&t=1781548520&sid=18qZWD1BAn
圖片附件: MESR-100.JPG (2024-5-23 17:25, 86.62 KB) / 下載次數 99https://h0.hkepc.com/forum/attachment.php?aid=2424221&k=540a645aaa51d50ff6d4d557eebac8b0&t=1781548520&sid=18qZWD1BAn
圖片附件: ET430.jpg (2024-5-23 17:35, 149.9 KB) / 下載次數 91https://h0.hkepc.com/forum/attachment.php?aid=2424222&k=f83084905d65a235648022c09f38682d&t=1781548520&sid=18qZWD1BAn
作者: chingkit 時間: 2024-5-23 18:19
我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911
via HKEPC IR 5.1.14 - Android(5.1.2F)
作者: hon829 時間: 2024-5-23 20:04
我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911
via HKEPC IR 5 ...
chingkit 發表於 2024-5-23 18:19
印象此錶沒量ESR值的
作者: idolclub 時間: 2024-5-23 23:53
最近想買一個 ESR 錶 (in-circuit test) ，希望大家能給一點意見
這部 Peak Atlas ESR70 要 $770 我覺得 ...
Yuejing 發表於 2024-5-23 17:46
想測電容、ESR等，還是買返一部正規既 LCR 錶比較實際。除了要有四線測試功能，還要有得調測試輸出電壓，如 0.1V 或 0.3Vrms 等。
ET430 都算 OK，100KHz 廠機 LCR 之中算佢最平，新版藍色外殼還可以調測試電壓，對在線測量有幫助，但最低只能調到 0.3Vrms。
作者: vtrchan 時間: 2024-5-24 01:09
我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911
via HKEPC IR 5 ...
chingkit 發表於 2024-5-23 18:19
我都有用MS8911， 做一般維修係好方便，仲要做到0.1Vrms level，除左可以度到AC-R之外，仲可以度埋DCR，一樣都係0.1V level，度in-circuit算唔錯選擇. 不過，依個錶最敗北嘅地方係佢要用特別嘅CR2450電，而且仲好鬼快就無電
，依家我都諗緊有無辦法解決。樓主講果部ET430反而只做到0.3Vrms，個人認為做in-circuit就唔係好夠低。我平日如果在家用嘅話，通常會用nf嘅ZM2353, 而level就會set 50mVrms.
作者: Yuejing 時間: 2024-5-24 16:38
想測電容、ESR等，還是買返一部正規既 LCR 錶比較實際。除了要有四線測試功能，還要有得調測試輸出電壓， ...
idolclub 發表於 2024-5-23 23:53
現在考慮 ET430 或 ET431
ET431 貴一點 (~￥850)，test voltage可調到 0.1Vrms，標配亦已有 Kelvin clips。唯一缺點是沒有100kHz （最高10kHz）。
對比 osci，需用到 LCR 的機會較少。本來只是想買一個簡單 ESR 錶，現在又多個藉口多買一件玩具
作者: Yuejing 時間: 2024-5-24 16:48
我用緊Mastech MS891，筆式，度底板電容很方便。
https://mastech-group.com/as/en/MS8911
via HKEPC IR 5 ...
chingkit 發表於 2024-5-23 18:19
在找 MS5308 的 spec 時，也留意到 MS8911
謝謝推薦
作者: kwliu 時間: 2024-5-24 17:17
依個錶最敗北嘅地方係佢要用特別嘅CR2450電，而且仲好鬼快就無電，依家我都諗緊有無辦法解決。
vtrchan 發表於 2024-5-24 01:09
This LIR2450?
作者: vtrchan 時間: 2024-5-24 22:32
This ?
kwliu 發表於 2024-5-24 17:17

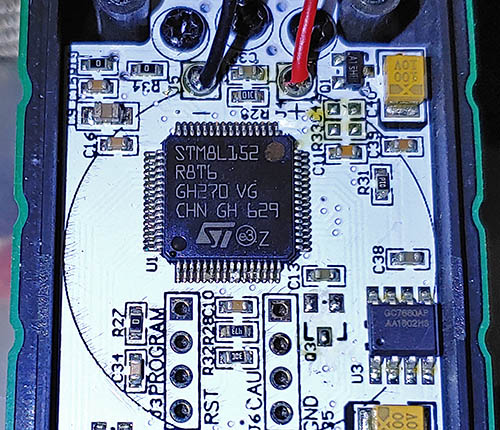

我都考慮過依個方案，但check過粒MCU最多只可以食到3.6V，如果用依粒差電應該會燒。
圖片附件: 20240516_032707s.jpg (2024-5-24 22:30, 116.88 KB) / 下載次數 87https://h0.hkepc.com/forum/attachment.php?aid=2424381&k=2b978a79d0feb0d480852490e60cbf5d&t=1781548520&sid=18qZWD1BAn
作者: idolclub 時間: 2024-5-24 23:31
現在考慮 ET430 或 ET431
ET431 貴一點 (~￥850)，test voltage可調到 0.1Vrms，標配亦已有 Kelvin clip ...
Yuejing 發表於 2024-5-24 16:38
買 ET431，倒不如加多二百直接上 ET432，而且有其他舖比這一間賣得更平。
作者: Yuejing 時間: 2024-5-25 10:50
買 ET431，倒不如加多二百直接上 ET432，而且有其他舖比這一間賣得更平。
idolclub 發表於 2024-5-24 23:31
你說得對，ET432也只是貴一點點
再找一下其他舖頭，謝謝師兄！
作者: xiao 時間: 2024-5-29 07:06
就目的用途考慮自己搭一個10元8元的
作者: Yuejing 時間: 2024-5-29 21:18
就目的用途考慮自己搭一個10元8元的
xiao 發表於 2024-5-29 07:06
主要是想檢測舊器材上的 cap，請問有沒有好建議？
先謝了！
作者: xiao 時間: 2024-6-2 09:33
回覆 13# Yuejing
taobao 應該很快有賣
http://www.crystalradio.cn/forum ... p;extra=&page=1
作者: Yuejing 時間: 2024-6-4 14:57
回覆 14# xiao
熱切期待
