作者: m92fshing 時間: 2023-6-18 22:53 標題: 拆開共田F25夾扇
本帖最後由 m92fshing 於 2023-6-18 22:54 編輯
拆開共田F25夾扇清潔，順便睇下線路設計

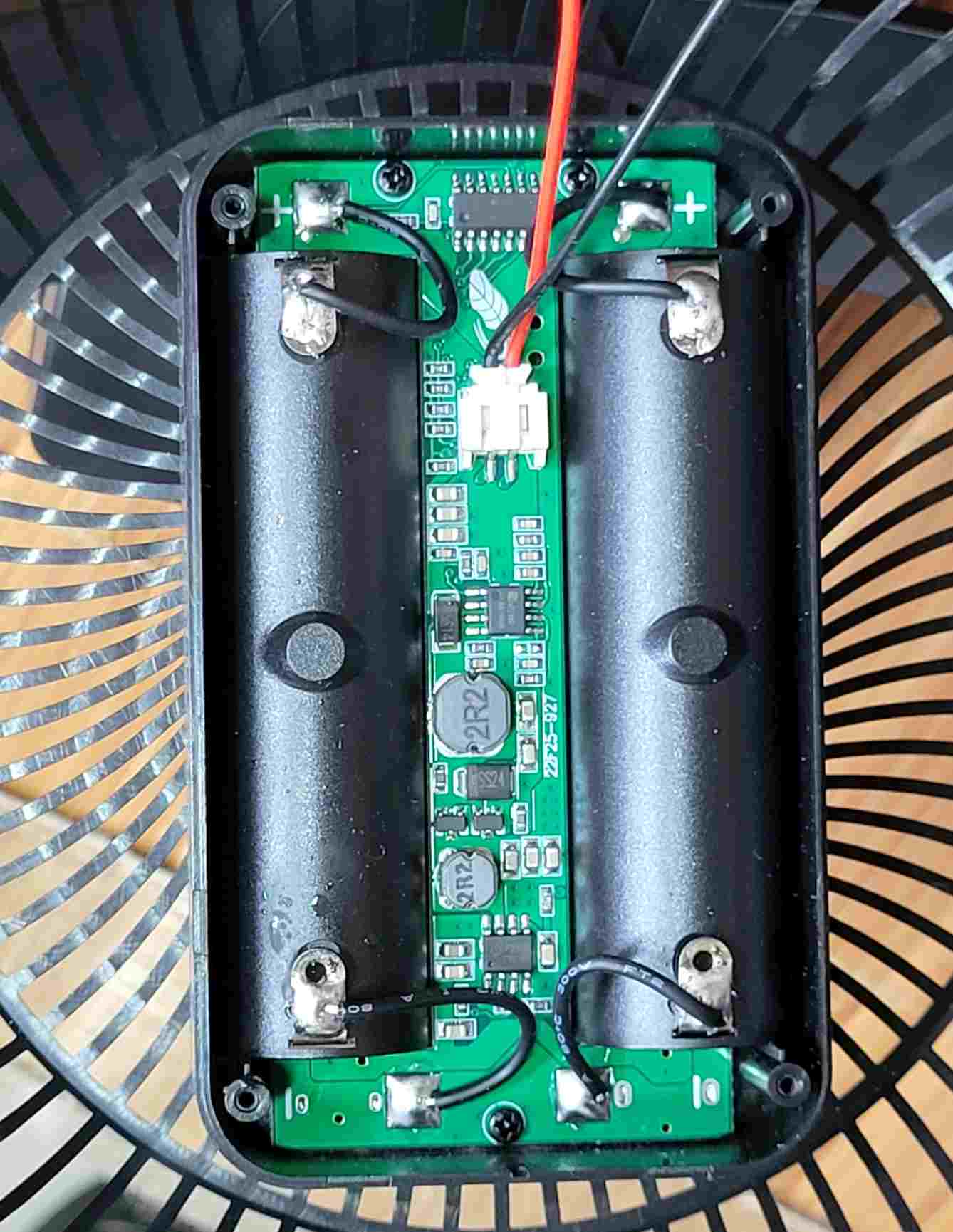

線路主要有3部分，充電，升壓同控制

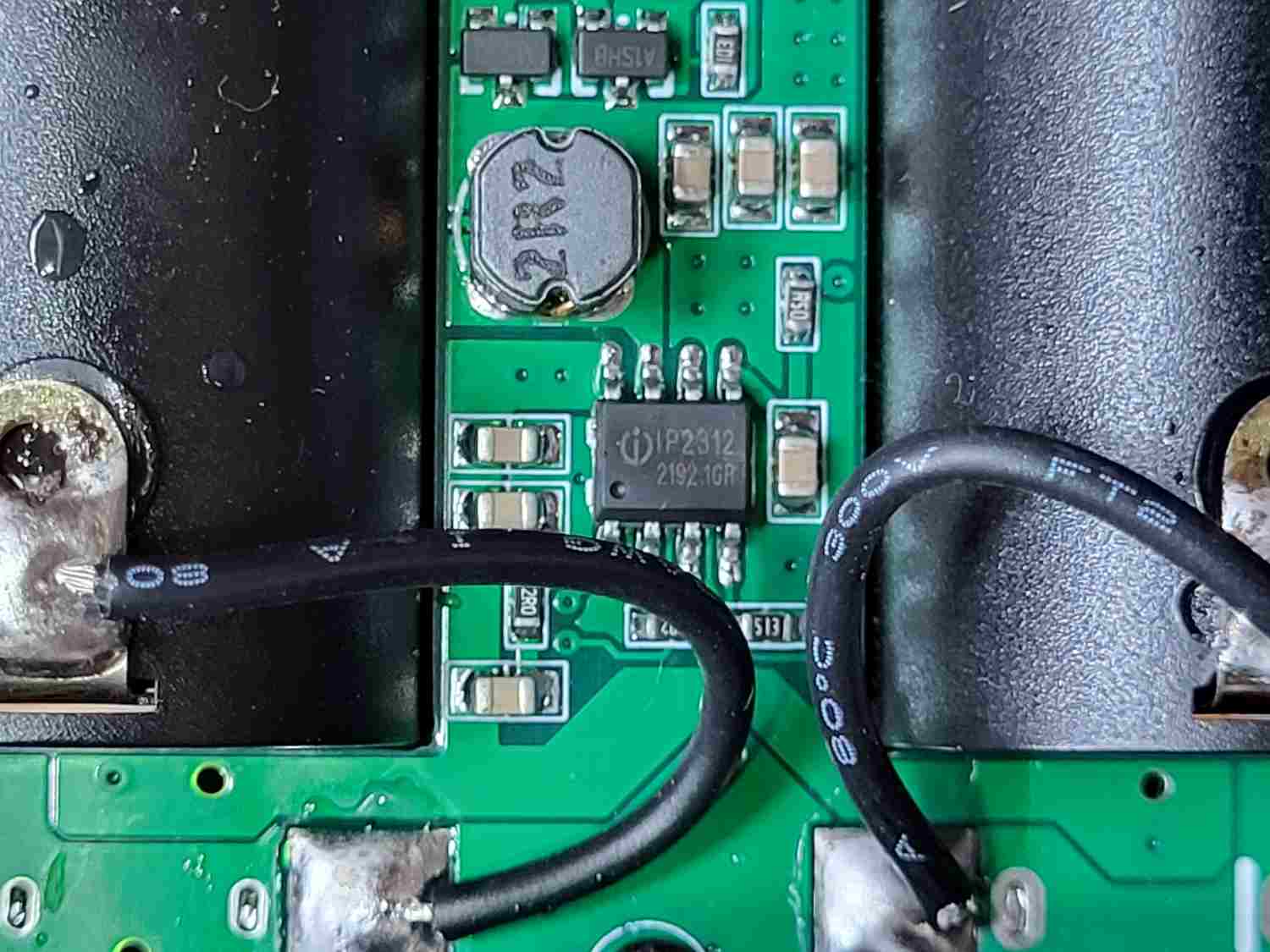

IP2312: 負責鋰電充電
HT7180: 12.8V 10A 升壓轉換器
不明的IC，估計是MCU，負責處理按制，LED顯示同計時

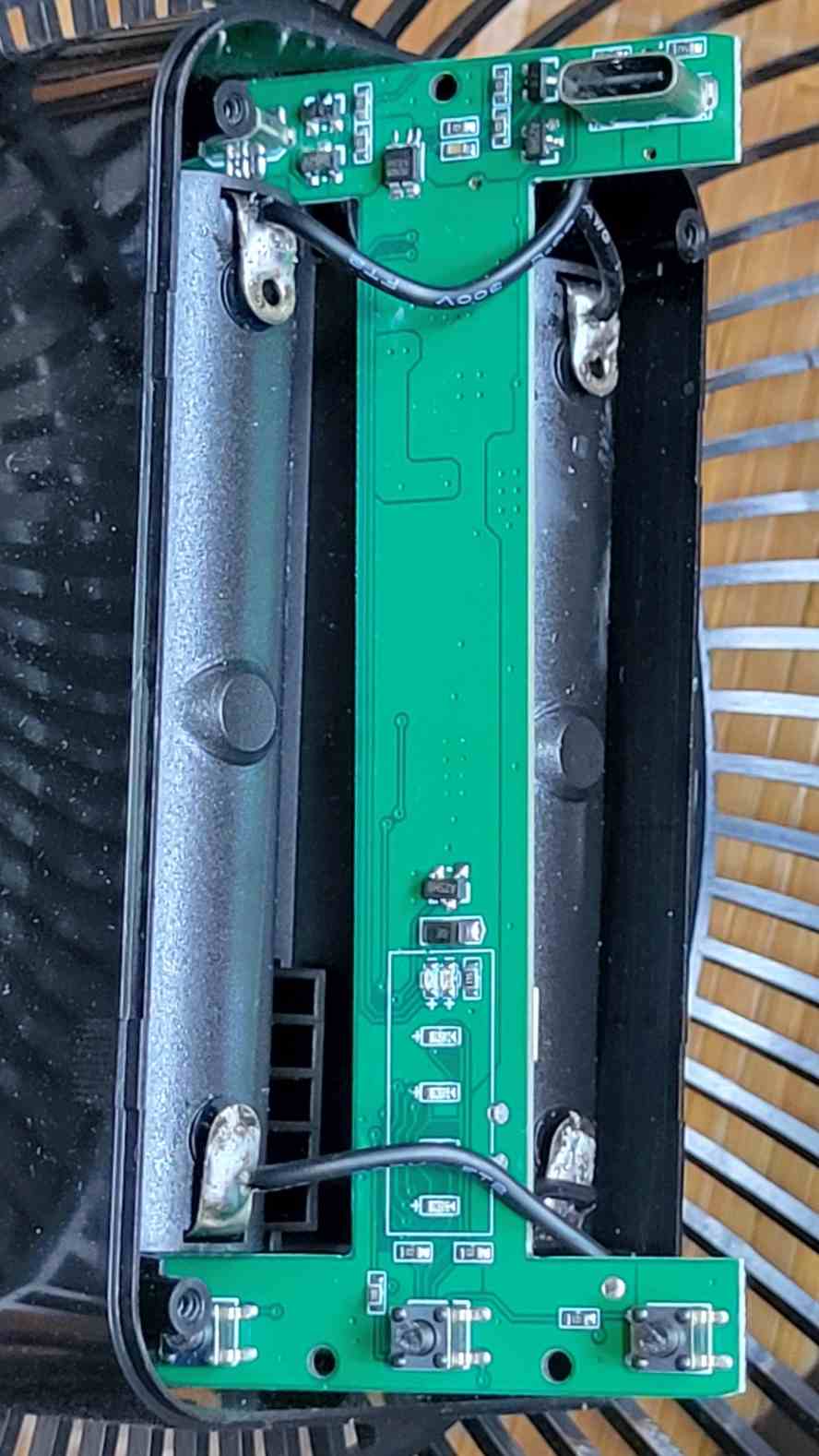

PCB背面主要係按制, USB充電同LED顯示

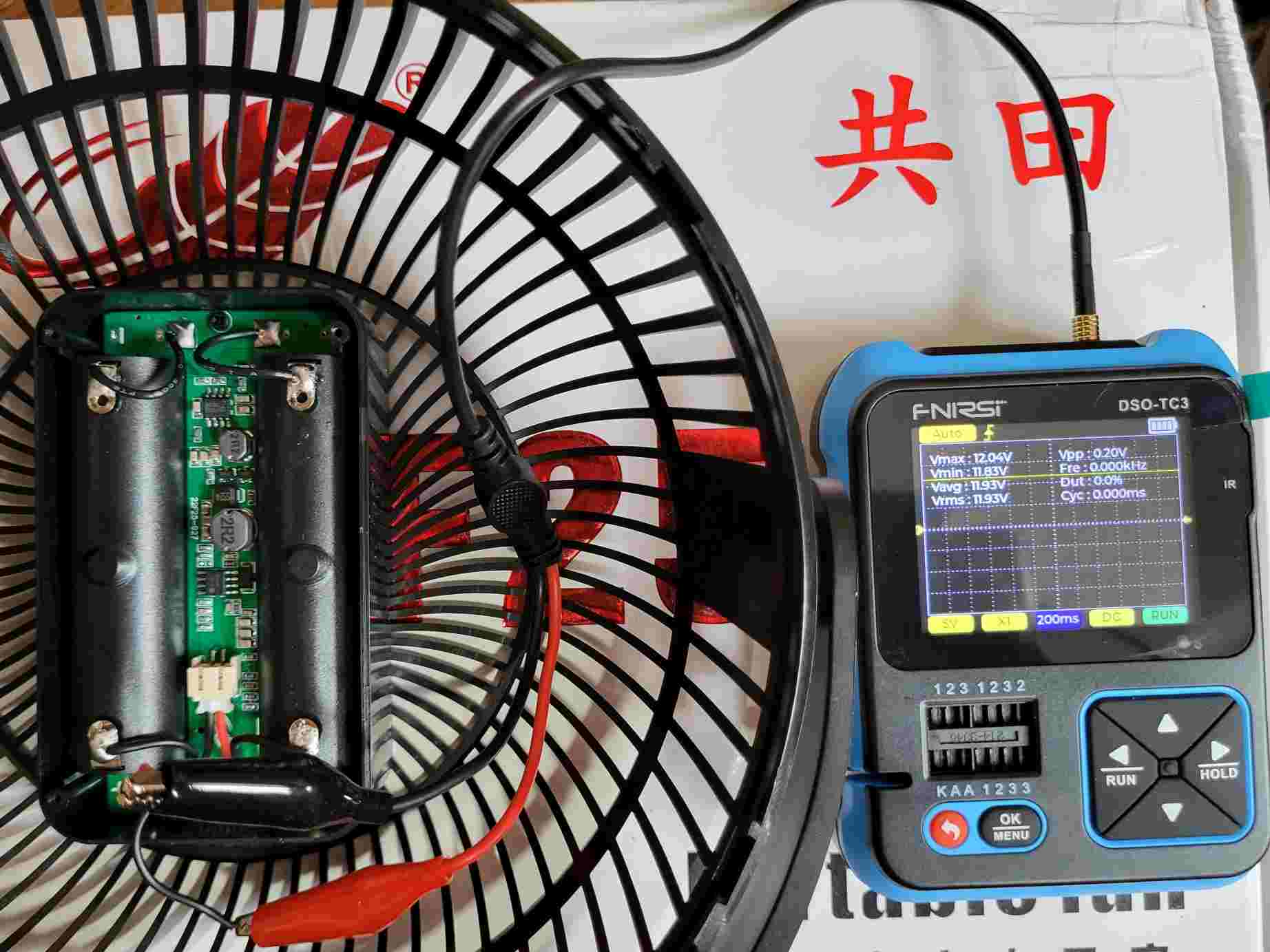

風扇有4個速度，MCU控制HT7180輸出4個不同的電壓(4.2V, 6.8V, 9V, 11.8V)來控制風速
在只用USB電力的情況下(沒有裝鋰電)，風扇最快只可以到LV3，LV4要裝埋18650先開到
下面為5V供電時，火牛輸出的電流大小
LV1: 0.14A
LV2: 0.45A
LV3: 1.02A
LV4: 1.88A
將來可以研究下點樣係無鋰電的情況下，單靠火牛都可以開LV4
圖片附件: F25_PCB.jpg (2023-6-18 22:17, 147.05 KB) / 下載次數 192https://h0.hkepc.com/forum/attachment.php?aid=2377813&k=036a3d4ee1f462fe5d5d6ce9feb73a6e&t=1781454606&sid=NnhvLTZAoJ
圖片附件: HT7180.jpg (2023-6-18 22:17, 149.92 KB) / 下載次數 205https://h0.hkepc.com/forum/attachment.php?aid=2377814&k=2251f24345f72d7cb647899c84cb1312&t=1781454606&sid=NnhvLTZAoJ
圖片附件: IP2312.jpg (2023-6-18 22:17, 147.04 KB) / 下載次數 196https://h0.hkepc.com/forum/attachment.php?aid=2377815&k=d5e28e56d43878c5f265fefe65300825&t=1781454606&sid=NnhvLTZAoJ
圖片附件: MCU.jpg (2023-6-18 22:17, 148.51 KB) / 下載次數 181https://h0.hkepc.com/forum/attachment.php?aid=2377816&k=d94c733f929a5cd30e732e71935f27e4&t=1781454606&sid=NnhvLTZAoJ
圖片附件: Output.jpg (2023-6-18 22:17, 146.02 KB) / 下載次數 207https://h0.hkepc.com/forum/attachment.php?aid=2377817&k=b6face58d37b87df737a21ea4bf596ac&t=1781454606&sid=NnhvLTZAoJ
圖片附件: PCB_Back.jpg (2023-6-18 22:17, 149.29 KB) / 下載次數 217https://h0.hkepc.com/forum/attachment.php?aid=2377818&k=7b37718c8d593c357453f95895b97295&t=1781454606&sid=NnhvLTZAoJ
作者: hon829 時間: 2023-6-18 23:24
拆開共田F25夾扇清潔，順便睇下線路設計
線路主要有3部分，充電，升壓同控制
IP2312: 負責鋰電充電
HT7 ...
m92fshing 發表於 2023-6-18 22:53
用火牛咪直接由電池位畀4.2V電, 而唔好由充電位入囉
作者: kwliu 時間: 2023-6-18 23:56
將來可以研究下點樣係無鋰電的情況下，單靠火牛都可以開LV4
m92fshing 發表於 2023-6-18 22:53
係每邊電池倉開個窿，串接兩個NC switch, 電池倉無電就將牛5V直接隊落B+.
作者: m92fshing 時間: 2023-6-19 00:44
用火牛咪直接由電池位畀4.2V電, 而唔好由充電位入囉
hon829 發表於 2023-6-18 23:24
剛剛再作測試，原本係用5V 2A火牛，今次轉用5V 3A火牛，第一次測試時，中間有加USB電流檢測器，風扇只可以開到3檔。當取走電流檢測器之後，風扇居然可以開到4檔，但說明書一直都話要裝電池先可以開到4檔，真奇怪
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-6-19 00:45
係每邊電池倉開個窿，串接兩個NC switch, 電池倉無電就將牛5V直接隊落B+. ...
kwliu 發表於 2023-6-18 23:56
搵到方法，原來搵牛就得
via HKEPC Reader for Android
作者: kaxman 時間: 2023-6-28 08:41
呢隻共田扇我都有用
發覺挿住火牛同電池用
D電池大既一個月就死
係咪咁 ?
作者: m92fshing 時間: 2023-6-28 11:23
呢隻共田扇我都有用
發覺挿住火牛同電池用
D電池大既一個月就死
係咪咁 ? ...
kaxman 發表於 2023-6-28 08:41
我買番黎係無跟電池既版本，我用舊拆機電池放入去，用咗1個月都無壞電，只係開4檔既時候，粒電比較熱
via HKEPC Reader for Android
作者: kaxman 時間: 2023-6-28 16:10

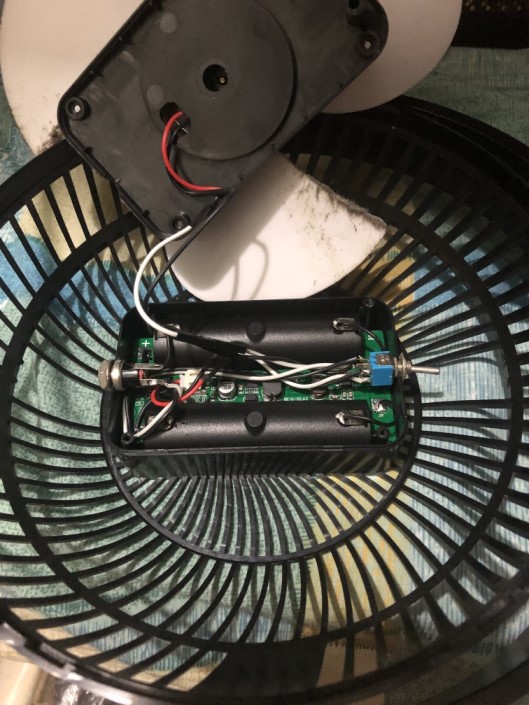

因為試過兩次駁住電池會整壞粒電
唔想再買電索性將風扇既供電駁一個開關分開兩邊

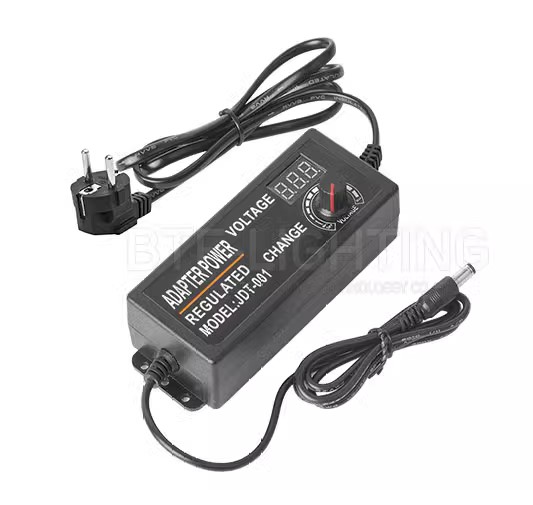

一邊直駁一個調壓牛由隻牛度較風力
另一邊去返原來既線路度 (保留外用)
暫時做到咁樣反正都係放係床頭唔會带出街
當然最好係用返原來电路黎調壓啦
圖片附件: PS3.jpg (2023-6-28 15:47, 39.68 KB) / 下載次數 155https://h0.hkepc.com/forum/attachment.php?aid=2378952&k=902c6d623842bb88c9ca1f8984e4cd53&t=1781454606&sid=NnhvLTZAoJ
圖片附件: C.jpg (2023-6-28 15:49, 111.56 KB) / 下載次數 176https://h0.hkepc.com/forum/attachment.php?aid=2378953&k=4ac7ddfd591e3c959d22a020a5978527&t=1781454606&sid=NnhvLTZAoJ
作者: m92fshing 時間: 2023-6-28 16:44
因為試過兩次駁住電池會整壞粒電
唔想再買電索性將風扇既供電駁一個開關分開兩邊
一邊直駁一個調壓牛由隻牛 ...
kaxman 發表於 2023-6-28 16:10
如果你搵到一個5V 3A既火牛供電，其實唔用電池都可以開到全速，咁就唔駛改裝
via HKEPC Reader for Android
作者: kaxman 時間: 2023-6-28 16:51
本帖最後由 kaxman 於 2023-6-28 16:58 編輯
如果你搵到一個5V 3A既火牛供電，其實唔用電池都可以開到全速，咁就唔駛改裝
via HKEPC Reader for Andr ...
m92fshing 發表於 28-6-2023 16:44
留意下先，不過既然改左，同埋變相要買多隻牛
暫時用住先
作者: m92fshing 時間: 2023-6-28 17:12
留意下先，不過既然改左，同埋變相要買多隻牛
暫時用住先
kaxman 發表於 2023-6-28 16:51
你改咗就當然唔駛理，如果有其人都有呢個問題，都可以試下換牛
via HKEPC Reader for Android
作者: kaxman 時間: 2023-6-28 18:18
你改咗就當然唔駛理，如果有其人都有呢個問題，都可以試下換牛
via HKEPC Reader for Android ...
m92fshing 發表於 28-6-2023 17:12
問人借隻 momax 標示單出有 5v3a 既快差牛試下，但一上第二級即停，係咪快差牛唔得呢？
作者: m92fshing 時間: 2023-6-28 20:05
問人借隻 momax 標示單出有 5v3a 既快差牛試下，但一上第二級即停，係咪快差牛唔得呢？ ...
kaxman 發表於 2023-6-28 18:18
我就算將usb線插落舊款既5V 2A小米火牛，最大可以開到3級，懷疑你條線有問題
via HKEPC Reader for Android
作者: kaxman 時間: 2023-6-28 20:26
我就算將usb線插落舊款既5V 2A小米火牛，最大可以開到3級，懷疑你條線有問題
via HKEPC Reader for Andr ...
m92fshing 發表於 28-6-2023 20:05
我有一條 usb micro 同一條 usb c
兩條都唔得
作者: m92fshing 時間: 2023-6-28 20:34
我有一條 usb micro 同一條 usb c
兩條都唔得
kaxman 發表於 2023-6-28 20:26
試下換其他火牛
via HKEPC Reader for Android
作者: 阿呢 時間: 2023-6-28 20:41
我有把共田風扇壞壞地
長期係低轉速
想問有冇方法維修
作者: kwliu 時間: 2023-6-29 10:20
我有把共田風扇壞壞地
長期係低轉速
想問有冇方法維修
阿呢 發表於 2023-6-28 20:41
好似有得齋淘塊板, 不過平野除非自己識整, 否則唔係咁值得整.
作者: m92fshing 時間: 2023-6-29 10:34
我有把共田風扇壞壞地
長期係低轉速
想問有冇方法維修
阿呢 發表於 2023-6-28 20:41
唔知係摩打定係線路板既問題，如果你有power supply就可以拆開風扇，用外接電源控制風扇，睇下轉速有無改善
via HKEPC Reader for Android
作者: kaxman 時間: 2023-6-29 15:36
隻 F25 可否淨拆扇頁？
我想拆落黎洗
但拆唔到要拆就要扭面蓋4粒鏍絲連面蓋一齊拆
作者: m92fshing 時間: 2023-6-29 16:39
隻 F25 可否淨拆扇頁？
我想拆落黎洗
但拆唔到要拆就要扭面蓋4粒鏍絲連面蓋一齊拆 ...
kaxman 發表於 2023-6-29 15:36
我試過拆唔到，驚暴力拆會爛，用毛巾抹下就算
via HKEPC Reader for Android
作者: 阿呢 時間: 2023-6-29 21:11
好似有得齋淘塊板, 不過平野除非自己識整, 否則唔係咁值得整.
kwliu 發表於 2023-6-29 10:20
有冇link?
我的是共田F95S
作者: 阿呢 時間: 2023-6-29 21:11
唔知係摩打定係線路板既問題，如果你有power supply就可以拆開風扇，用外接電源控制風扇，睇下轉速有無改 ...
m92fshing 發表於 2023-6-29 10:34
係線路板既問題
作者: m92fshing 時間: 2023-6-30 06:57
係線路板既問題
阿呢 發表於 2023-6-29 21:11
一樣既線路板估計買唔到，但功能相近既代用板就有，不過要睇下尺寸啱唔啱
via HKEPC Reader for Android
作者: kwliu 時間: 2023-6-30 09:53
有冇link?
我的是共田F95S
阿呢 發表於 2023-6-29 21:11
以前見過有, 不過而家已經見唔到, 算啦把扇當spare part用.
你肯定係線路板問題? 以前同事有把暴風版變弱風版係摩打半死(估計死hall effect sensor).
你直接比12V摩打係正常風力?
作者: C_Law 時間: 2023-6-30 16:23
本帖最後由 C_Law 於 2023-6-30 17:10 編輯
有冇link?
我的是共田F95S
阿呢 發表於 2023/6/29 21:11
我不記得自己把扇的 Model no.，曾經燒過底板(充電時入錯電壓
)，係逃佬買過底板換。(搵返當年換板的舊 Post，12#)
https://www.hkepc.com/forum/viewthread.php?fid=19&tid=2614173
塊板的逃佬 Link
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.67002e8dj96LZC&id=613506299670&_u=uodjdic8d5c
這塊是「細風版」，開大風檔都只係輸出 8V。不過我係專登要細風，因為原裝的太大風，如果將把扇放係平滑檯面用，會吹到把扇自己跣走。
作者: 魚蛋Strike 時間: 2023-6-30 21:10
https://item.taobao.com/item.htm ... amp;_u=t2dmg8j26111
作者: 魚蛋Strike 時間: 2023-6-30 21:14

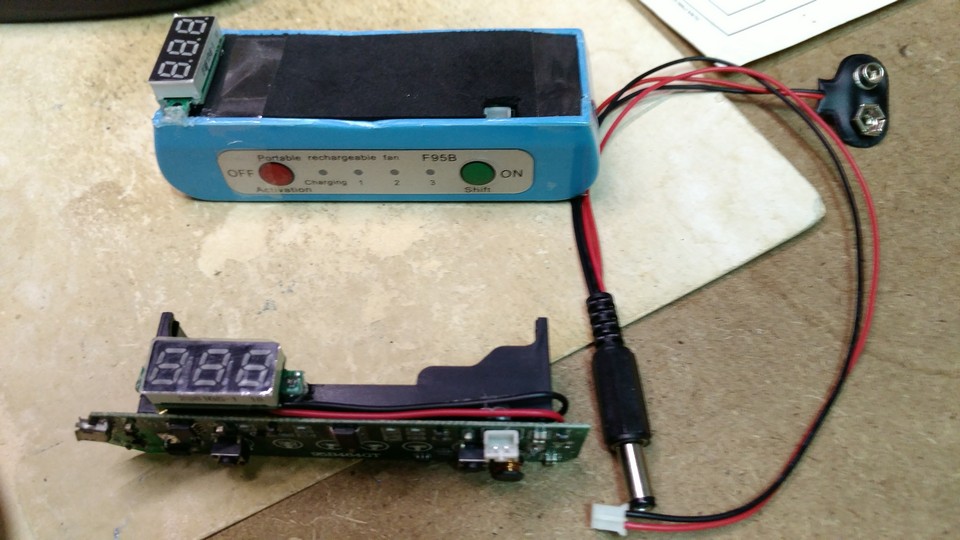

我就死摩打, 把心一橫, 鋸佢做叉電
同升壓來試野, 5,6,9V
圖片附件: IMG_20221030_002023_s.jpg (2023-6-30 21:12, 138.54 KB) / 下載次數 92https://h0.hkepc.com/forum/attachment.php?aid=2379180&k=e70bb1b761ab74ac741b7875255e7c55&t=1781454606&sid=NnhvLTZAoJ
作者: C_Law 時間: 2023-6-30 21:56
我就死摩打, 把心一橫, 鋸佢做叉電
同升壓來試野, 5,6,9V
魚蛋Strike 發表於 2023/6/30 21:14
我都記得(好似係)舊年睇過你這個改裝 Post。
作者: 阿呢 時間: 2023-7-1 12:42
本帖最後由 阿呢 於 2023-7-1 12:51 編輯
以前見過有, 不過而家已經見唔到, 算啦把扇當spare part用.
你肯定係線路板問題? 以前同事有把暴風版變弱 ...
kwliu 發表於 2023-6-30 09:53
按第三檔又出到最大風
按第一,二檔又好細風力
按OFF又繼續出風
作者: kwliu 時間: 2023-7-1 19:44
按第三檔又出到最大風
按第一,二檔又好細風力
按OFF又繼續出風
阿呢 發表於 2023-7-1 12:42
我估係輸出開關PMOS有問題，半擊穿變做低值電阻，又或者係MOS個Gate連住電阻電容有問題。
作者: longyip927 時間: 2023-9-11 13:19
回覆 1# m92fshing
樓主
想問下我剛買左f25
如果用風速1开左幾个字再轉風速係冇反應
要拔電再入先ok,請問咩原因？因為過咗七日冇得換😭😭
作者: lyjhf2006 時間: 2023-9-11 13:38
樓主你位置係邊度啊？ 手上有個W920 ，鋰電5知道壞左定點，1檔吹幾下就關閉，想搵你幫手拆。懷疑鋰電係米發脹！
作者: m92fshing 時間: 2023-9-11 17:33
回覆 m92fshing
樓主
想問下我剛買左f25
如果用風速1开左幾个字再轉風速係冇反應
要拔電再入先ok,請問 ...
longyip927 發表於 2023-9-11 13:19
你轉唔到轉速，但按off制可唔可以關機？
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-9-11 17:43
本帖最後由 m92fshing 於 2023-9-11 17:44 編輯
樓主你位置係邊度啊？ 手上有個W920 ，鋰電5知道壞左定點，1檔吹幾下就關閉，想搵你幫手拆。懷疑鋰電係米發 ...
lyjhf2006 發表於 2023-9-11 13:38
我以前部F12都有相似問題，問題似乎同鋰電保護線路有關，你試下換過粒健康既鋰電睇下得唔得
via HKEPC Reader for Android
作者: 魚蛋Strike 時間: 2023-9-11 20:11
如果唔要, 可比我分屍XDDD
作者: lyjhf2006 時間: 2023-9-11 20:38
回覆 34# m92fshing
聚合物鋰電池，要剪綫，怕焊接會劇烈燃燒
作者: m92fshing 時間: 2023-9-11 21:07
回覆 m92fshing
聚合物鋰電池，要剪綫，怕焊接會劇烈燃燒
lyjhf2006 發表於 2023-9-11 20:38
只係用辣雞焊走電路板連去電池的線，焊一下線唔會咁快爆
via HKEPC Reader for Android
作者: lyjhf2006 時間: 2023-9-12 20:42
回覆 34# m92fshing
吾敢肯定，剪短鋰電池，接駁外置usb 供電， 開關按下都是開1秒就關閉了。長按反而有機會開著
作者: m92fshing 時間: 2023-9-12 21:38
回覆 m92fshing
吾敢肯定，剪短鋰電池，接駁外置usb 供電， 開關按下都是開1秒就關閉了。長按反而有機會 ...
lyjhf2006 發表於 2023-9-12 20:42
外置usb供電既內阻比電池大，未必開到機
via HKEPC Reader for Android
作者: longyip927 時間: 2023-9-13 01:47
回復 33 #m92fshing
按1檔开15分鐘再轉其他2,3,4速吾得
按off可以!
via HKEPC Reader for Android
作者: longyip927 時間: 2023-9-13 01:51
回復 33 #m92fshing
如果普通开一陣(短時間幾分鐘)係可以轉速的,係吾知点解1檔开10零分鐘後就吾識轉
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-9-13 10:18
回復 40 #longyip927
按到4檔之後，按多下會唔會停？
如果有停，即係MCU仲正常，否則就可能係升壓IC壞咗
via HKEPC Reader for Android
作者: longyip927 時間: 2023-9-13 16:54
回復 42 #m92fshing
會停,不過插住電試過又冇事,真係唔知點解!
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-9-13 17:16
回復 m92fshing
會停,不過插住電試過又冇事,真係唔知點解!
via HKEPC Reader for Android ...
longyip927 發表於 2023-9-13 16:54
試下換過粒18650
via HKEPC Reader for Android
作者: longyip927 時間: 2023-9-13 19:54
回復 44 #m92fshing
試下先唔該曬
via HKEPC Reader for Android
作者: 咪當我LuLu 時間: 2023-10-9 21:59
本帖最後由 咪當我LuLu 於 2023-10-9 22:01 編輯
如果你搵到一個5V 3A既火牛供電，其實唔用電池都可以開到全速，咁就唔駛改裝
via HKEPC Reader for Andr ...
m92fshing 發表於 2023-6-28 16:44
有5V 3A牛都無用
喺無放電池下開大約5分鐘左右就會自動熄
作者: m92fshing 時間: 2023-10-9 22:19
有5V 3A牛都無用
喺無放電池下開大約5分鐘左右就會自動熄
咪當我LuLu 發表於 2023-10-9 21:59
佢呢隻扇好挑牛
你有無Apple 20W type-c 火牛？ 我用呢隻係無問題
via HKEPC Reader for Android
