標題: 嘗試自行維修防潮箱 [打印本頁]

---

作者: edenho    時間: 2023-5-21 19:10     標題: 嘗試自行維修防潮箱

本帖最後由 edenho 於 2023-5-21 19:34 編輯

今日諗住攪攪個防潮箱，10幾年前買落，中間壞過一次，去左深水埗型記到比錢換左次個機芯，個次應該係燒火牛。
換左無耐發現又好似唔多 Work，跟住都冇整，放啲防潮珠算數。

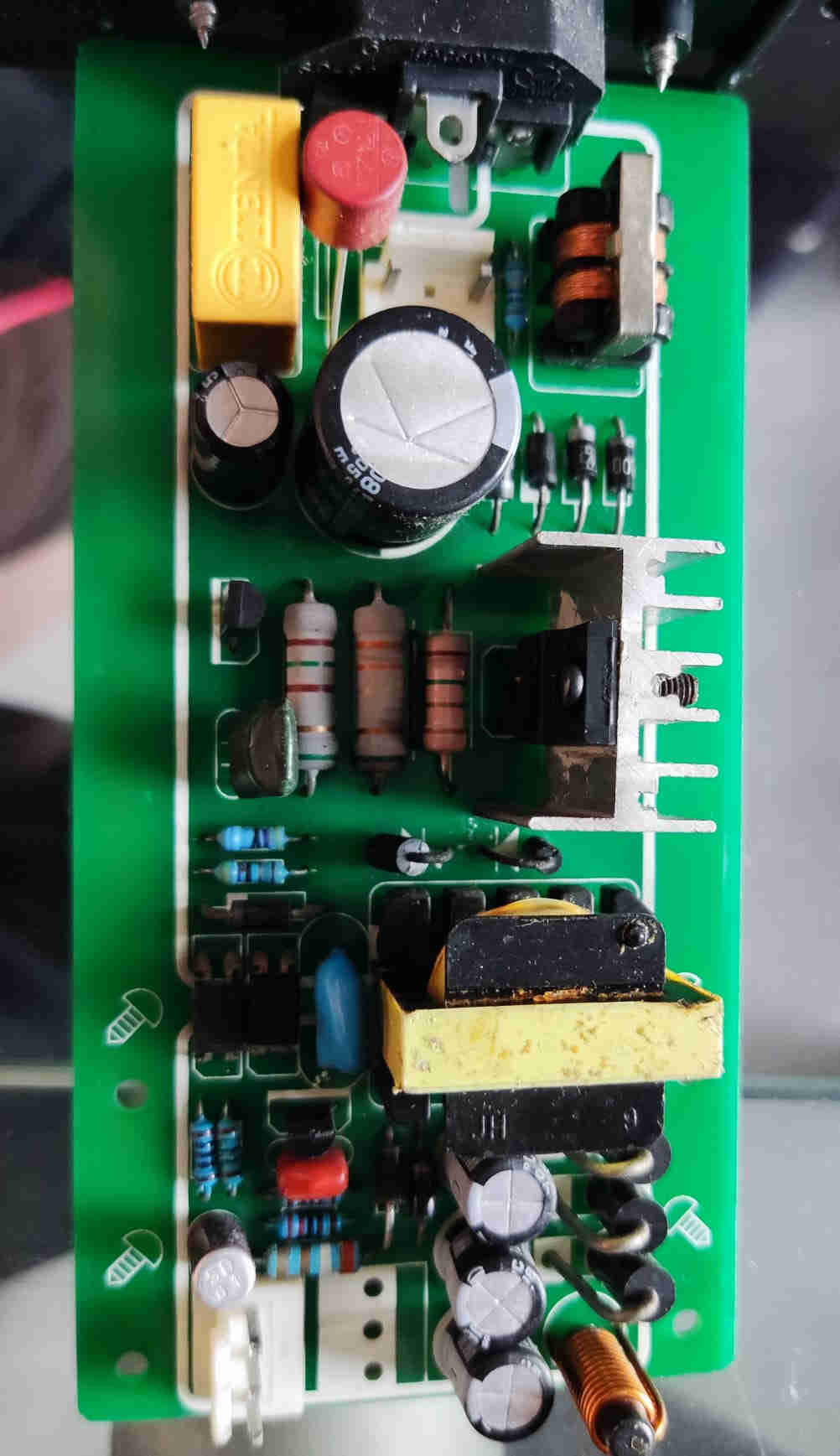

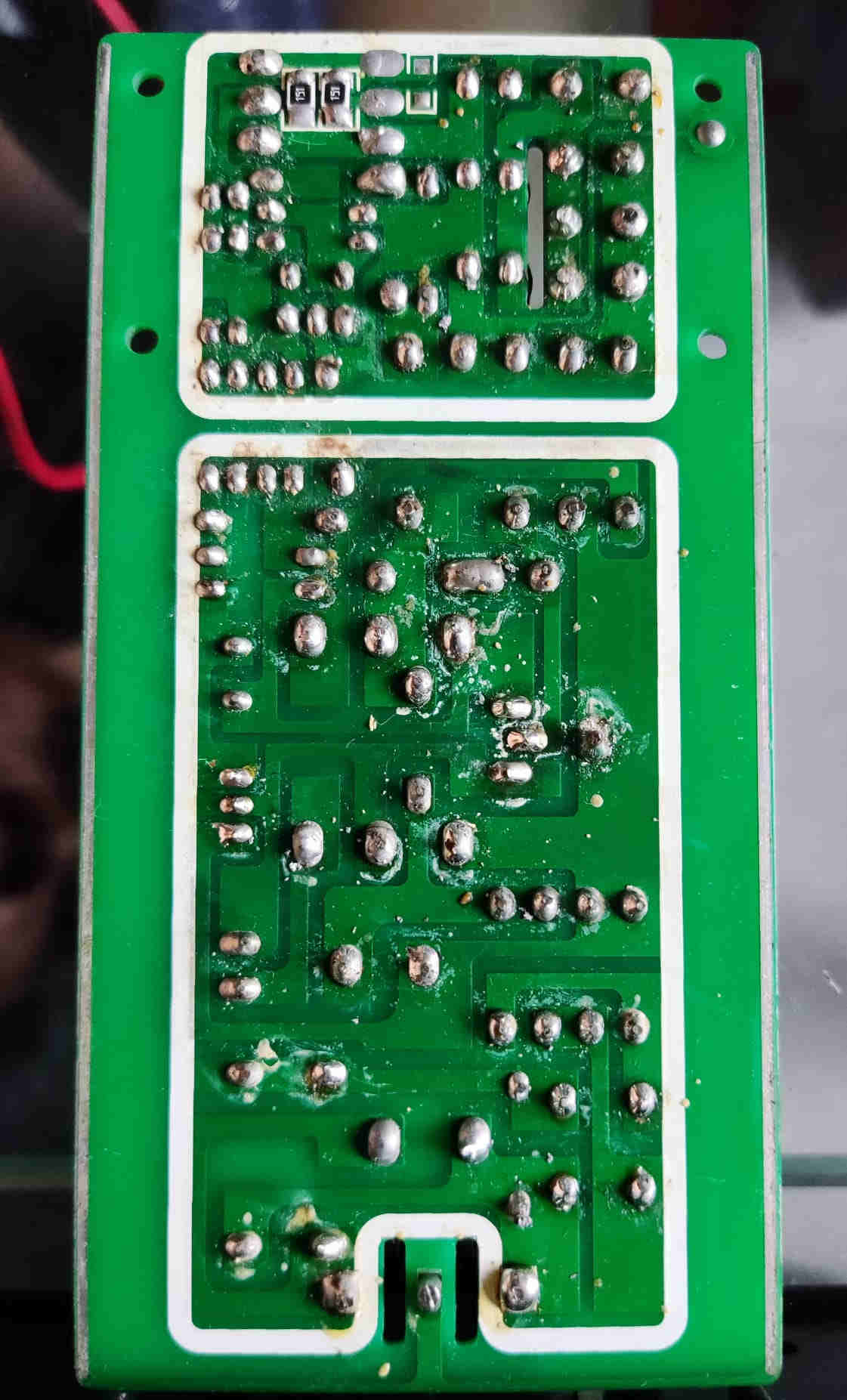

今日的起心肝拆出黎睇吓，他個火牛板電阻電容好似冇乜問題，又冇燒左既痕跡。

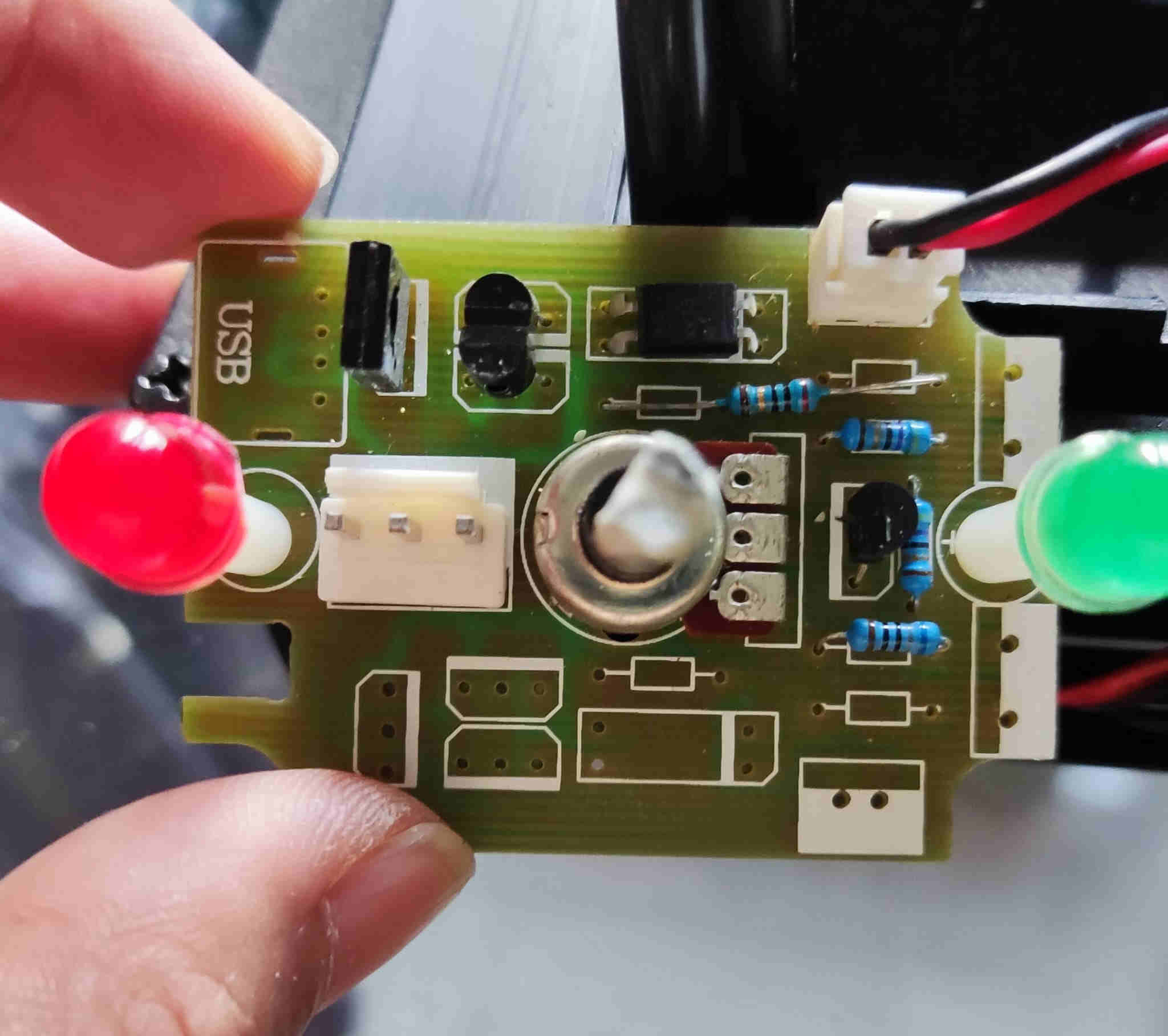

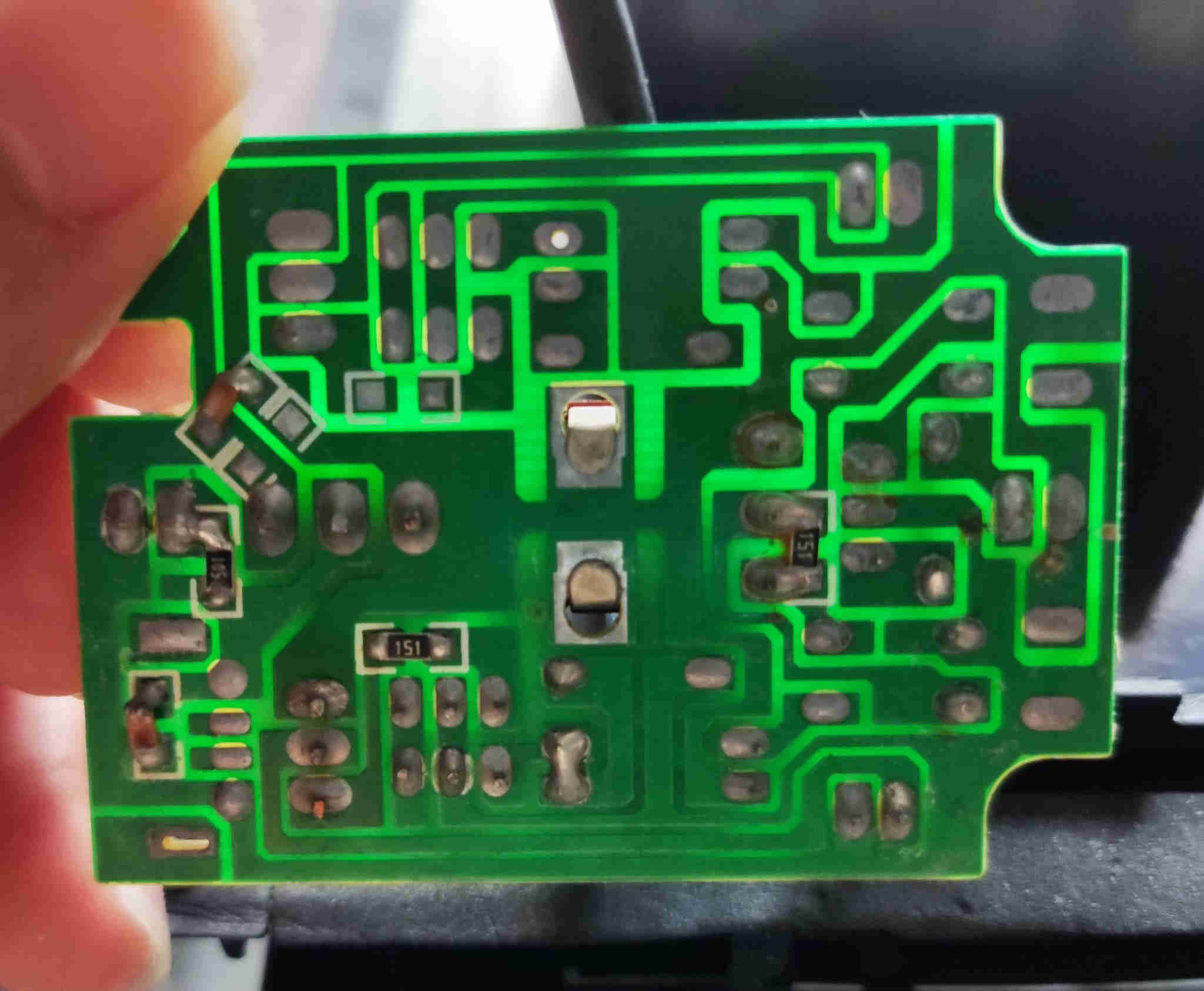

再睇吓機芯板，都好似冇乜問題。
最後拆埋塊致冷板睇，點知一拆發現甩左條線出黎，但係又冇寫到依塊致冷板係5v 定12v，但係佢 size 係20x20x3mm，要聽日試吓比電火牛睇吓佢出幾多 volt 先得。

圖片附件: WhatsApp Image 2023-05-21 at 7.21.28 PM.jpg (2023-5-21 19:34, 134.17 KB) / 下載次數 149
https://h0.hkepc.com/forum/attachment.php?aid=2373552&k=42ff5bc8f8a754606ae92e489b9fee8b&t=1781403032&sid=3sOS2oZNgj



圖片附件: WhatsApp Image 2023-05-21 at 7.21.29 PM.jpg (2023-5-21 19:34, 124.64 KB) / 下載次數 123
https://h0.hkepc.com/forum/attachment.php?aid=2373553&k=c236b412a60e499f9e93c638af2295e7&t=1781403032&sid=3sOS2oZNgj



圖片附件: WhatsApp Image 2023-05-21 at 7.21.29 PM (1).jpg (2023-5-21 19:34, 94.18 KB) / 下載次數 145
https://h0.hkepc.com/forum/attachment.php?aid=2373554&k=465235be3adb387bb0618b6add95bd3e&t=1781403032&sid=3sOS2oZNgj



圖片附件: WhatsApp Image 2023-05-21 at 7.21.29 PM (2).jpg (2023-5-21 19:34, 138.02 KB) / 下載次數 125
https://h0.hkepc.com/forum/attachment.php?aid=2373555&k=f4acdeb4bdde7936ca2df56ff71c8fa6&t=1781403032&sid=3sOS2oZNgj

---

作者: hon829    時間: 2023-5-21 20:16

似惠X牌 係就佢隻牛出約3.6V, 如此電路應該係故意設計隻致冷片工作在非全作功狀態

參考:
https://www.hkepc.com/forum/view ... 2%E6%BD%AE%E7%AE%B1

---

作者: edenho    時間: 2023-5-21 21:05

聽日試吓比電隻牛睇吓佢係幾多 Volt 先
但係兩塊板係用2黑1紅接駁，我諗緊點解會咁

回覆 2# hon829

---

作者: hon829    時間: 2023-5-21 21:17




唔同大細型號, 唔同時期版本, 選材/設計有異唔出奇

睇細板空缺零件設計, 箱內係有USB頭的, 故隻牛會提供兩組電壓

---

作者: edenho    時間: 2023-5-21 21:40

本帖最後由 edenho 於 2023-5-21 21:44 編輯

如果隻牛真係3.6volt,咁我可唔可以用18650去砌個 power 比佢用，或加塊降壓板用12v 轉3.7v 比都 control 板好啲

回覆 4# hon829

---

作者: edenho    時間: 2023-5-21 22:02

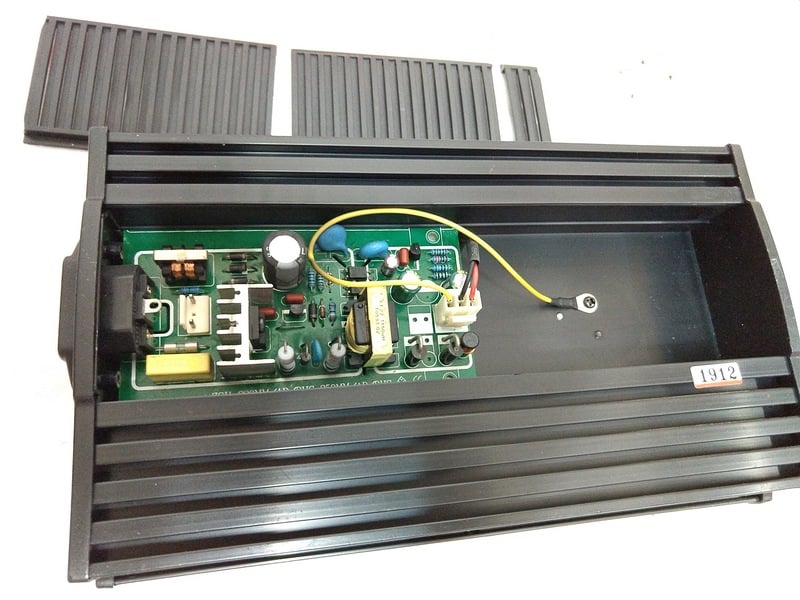

師兄 我睇番你啲相，你火牛去 control 板第三條線係落殼，而我個塊係去control 板 你個係數控但係我個唔係 所以我諗應該都係3.6v

回覆 4# hon829

圖片附件: 2005130038f02454bc3970e574.jpg (2023-5-21 22:02, 72.73 KB) / 下載次數 133
https://h0.hkepc.com/forum/attachment.php?aid=2373573&k=a5bd143c3602d75666ff4a47763ad776&t=1781403032&sid=3sOS2oZNgj

---

作者: hon829    時間: 2023-5-21 22:25




除濕時耗電約要1.5A(隻牛約7W的),  難道想日日义電

佢原本隻簡約牛都用倒十年八載, 就梗係用牛乾手淨腳啦

---

作者: hon829    時間: 2023-5-21 22:31




既然型號唔同, 就唯有自己墊生

---

作者: edenho    時間: 2023-5-21 22:38

如果我想換埋塊制冷板上5或12v，咁塊control 板有冇要改。
因為如果可以 我想用外置12v 火牛直入 control 板推12v 制冷片。咁第日壞都應該都簡單啲攪

---

作者: hon829    時間: 2023-5-21 22:43

控制板冇嘢改! 用咩牛都好畀翻佢要的電壓佢

---

作者: edenho    時間: 2023-5-22 08:12

本帖最後由 edenho 於 2023-5-22 08:14 編輯

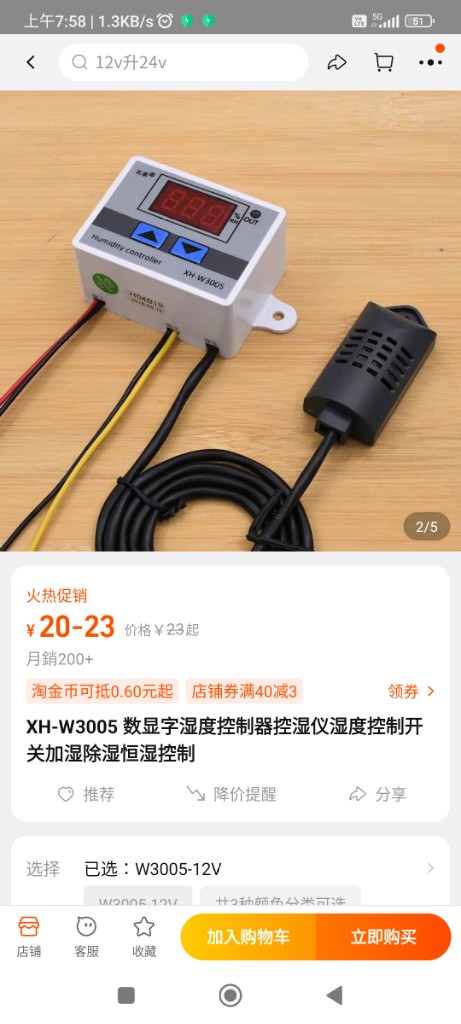

想請教下大家 如果我想改造12v火牛dc直入 駁隻濕度控制器 再直推塊12v 制冷片可行嗎

圖片附件: Screenshot_2023-05-22-07-58-13-426_com.taobao.taobao~01.jpg (2023-5-22 08:14, 88.24 KB) / 下載次數 66
https://h0.hkepc.com/forum/attachment.php?aid=2373601&k=c203f47169c57179dbc28edfd14d2ac2&t=1781403032&sid=3sOS2oZNgj

---

作者: fundive    時間: 2023-5-22 16:02



如果換太勁的製冷片，可能會結霜抽唔到濕變咗雪櫃

---

作者: 雙貓抓門    時間: 2023-5-23 22:31

如果原本真係12V，咁應該得嘅
5V 就可能燒

---

作者: edenho    時間: 2023-5-24 07:01

最後著過火牛發現去控製板三條線係3.7v (黑)同4.1v(黑)加條負(紅色)，而控製板都係出3.7v比塊制冷片
但係制冷片兩面都冇字，唔知係3.7v 定5v，不過 size 係20x20x3mm

---

作者: hon829    時間: 2023-5-24 09:42

都唔知你壞咩
淨話甩線咪駁翻攪掂囉

---

作者: hon829    時間: 2023-5-24 10:32

唔知你隻箱型號/容量等細節

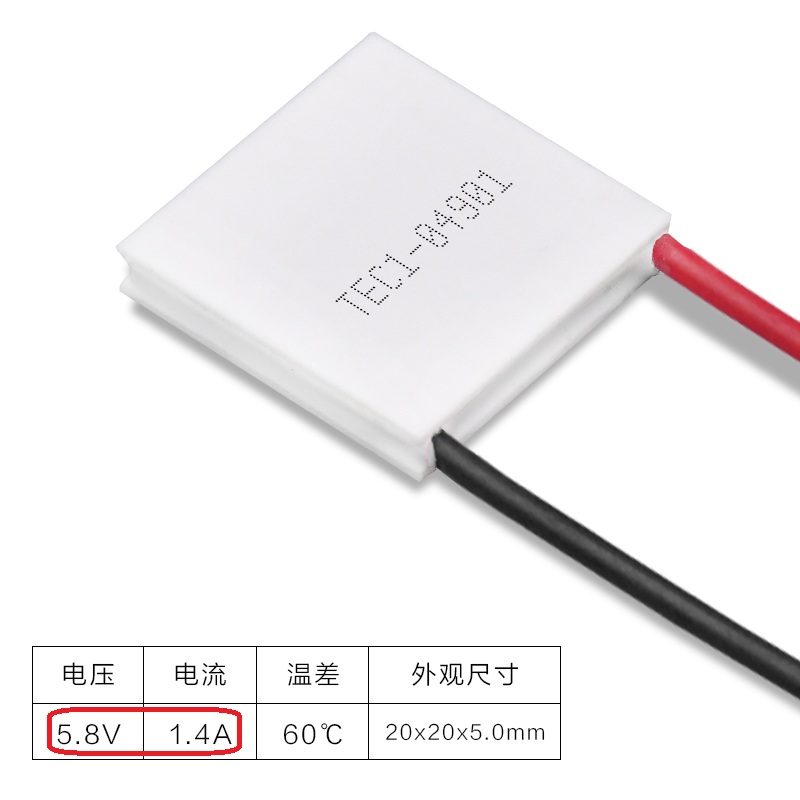

簡單考量跟標示大約的火數W買吧


圖片附件: O1CN01V519Yq1jVmTGY9isc_!!199304554.jpg (2023-5-24 10:31, 64.15 KB) / 下載次數 94
https://h0.hkepc.com/forum/attachment.php?aid=2373880&k=a5f26e417aef401b85badbdcf9cca267&t=1781403032&sid=3sOS2oZNgj

---

作者: wkyoung    時間: 2023-5-24 13:25

本帖最後由 wkyoung 於 2023-5-24 13:37 編輯



我最近都自行維修防潮箱, 那箱已經15年以上, 製冷片又係無字, 最後用萬用表度電壓(5V) , 再用製冷片厚度去估型號買來換

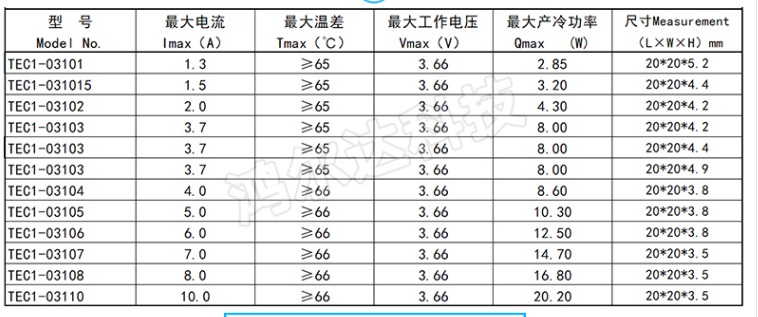

近10年防潮箱都是3.6V的,  3.6V 製冷片型號是 TEC1-031XX   (最後2 個字是最大電流A)



圖片附件: TEC1-03.jpg (2023-5-24 13:24, 97.53 KB) / 下載次數 86
https://h0.hkepc.com/forum/attachment.php?aid=2373922&k=664249c48056fdd5a9480efb5e647f74&t=1781403032&sid=3sOS2oZNgj

---

作者: edenho    時間: 2023-5-29 23:20

我隻係30升

回覆 16# hon829

---

作者: edenho    時間: 2023-5-29 23:21

我就係唔知隻火牛係幾大Amp

回覆 17# wkyoung

---

作者: hon829    時間: 2023-5-29 23:34

本帖最後由 hon829 於 2023-5-29 23:52 編輯



基本用電標籤一定有寫W數

亦可參考同型號的大約5W吧
https://www.yingkee.hk/huitong-s32-30l/

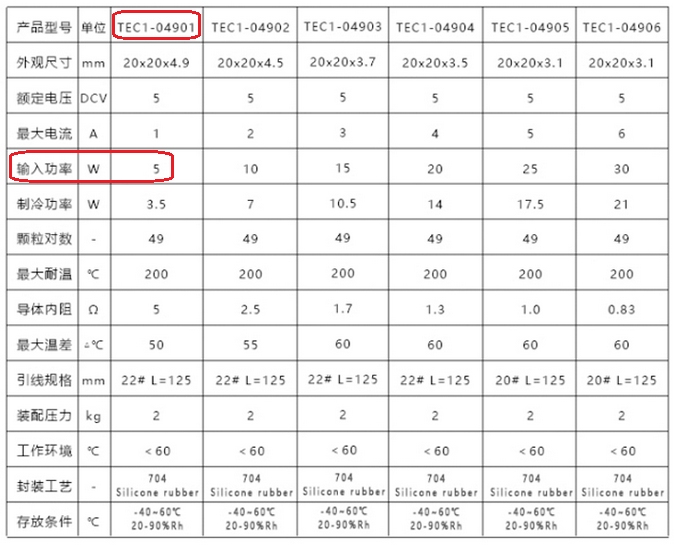

計功率定厚度自己揀




https://s.taobao.com/search?page ... .item&ssid=s5-e

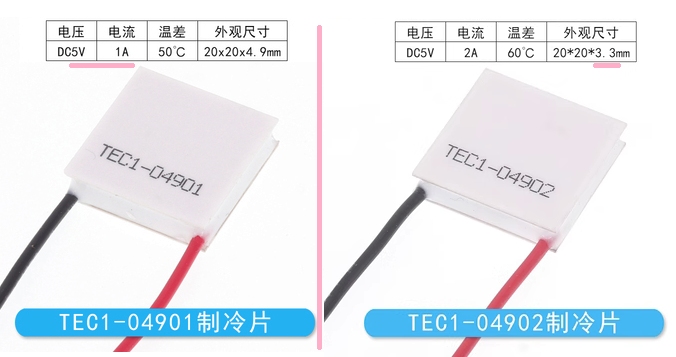

圖片附件: 致冷片.jpg (2023-5-29 23:43, 139.68 KB) / 下載次數 96
https://h0.hkepc.com/forum/attachment.php?aid=2374740&k=a93faa1fa7f4596b295efa32386c0055&t=1781403032&sid=3sOS2oZNgj



圖片附件: 致冷片.jpg (2023-5-29 23:52, 87.15 KB) / 下載次數 92
https://h0.hkepc.com/forum/attachment.php?aid=2374741&k=c72d1757e38adbac637d2452c3fdbf34&t=1781403032&sid=3sOS2oZNgj

---

作者: edenho    時間: 2023-5-30 08:18

我個塊一定冇4mm 厚，對個表即係起碼4A

回覆 17# wkyoung

---

作者: edenho    時間: 2023-5-30 08:25

琴晩買啲 part 到左，最後買左2個濕控，1塊12704同1塊12703，試左塊12704都係35w左右，不過個防潮箱個散熱都幾滾。
試多兩日睇吓冇問題就裝返入防潮箱再試

---

作者: wkyoung    時間: 2023-5-30 09:22

Q 我個塊一定冇4mm 厚，對個表即係起碼4A

製冷片越厚越低功率, 我原裝3.8mm, 買左04903 返來換, 買差不多10W左右 就OK 反而電壓(V) 最重要

我個CASE 最後發現支可變電阻同 製冷片一同陣亡, 換左OK

---

作者: fundive    時間: 2023-5-30 12:05



市面上行製冷片嘅防潮箱通常都係3W，用USB 供電都得。你會唔會整左雪櫃出黎？

---

作者: ricoyoki    時間: 2023-5-30 12:08

本帖最後由 ricoyoki 於 2023-5-30 12:45 編輯

回覆 1# edenho

如果係惠X牌，上年我部都懷咗，去SSP瑩X問，。唔平又唔知搞幾耐，最終自己check下來電／電壓正常，之後搵番間廠買返個display控制，再改用普通手機牛供電+淘塊升/降壓板(唔用佢嘅供電板)，一直用到依家都ok。

---

作者: edenho    時間: 2023-6-4 18:53

今日終於將成 set 野裝返入防潮箱，依家用左塊12704既制冷板，冷面可以結霜，熱面用返原裝散熱。
行左成個鐘都係得53%，唔知係米個散熱唔夠散，因為摸上手都幾熱，所以攪到濕度再落唔到

---

作者: fundive    時間: 2023-6-5 09:23



你整咗個迷你雪櫃出嚟，抽濕唔係power 越大越好

---

作者: edenho    時間: 2023-6-5 21:17

想請教一下Delta t 係代表乜

---

作者: mikave    時間: 2023-6-7 13:20

我之前類似情況，結果用手機5v牛當電源算。濕度大概可以維持50-60，但無得調。

via HKEPC Reader for Android

---

作者: hon829    時間: 2023-6-7 13:40

簡單講用致冷片除濕係冷凝至露點溫度(Dew point)足以  即將櫃內空氣中的水分子變回水後流走達到除濕, 再冷到結霜已沒效率及浪費能源吧 反而除濕時有把風扇仔帶動吓氣流或會加快除濕效率

---

作者: edenho    時間: 2023-6-7 19:35

有冇師兄都係用30L 防潮箱同有火數錶，可以睇到火數幾大

---

作者: smartlam    時間: 2025-10-27 18:48

本帖最後由 smartlam 於 2025-10-27 19:41 編輯

推一推帖，之前大廈電力維修停電半日，導致有長插 DC 感應燈火牛壞咗，我換過火牛整好番。

買咗五年惠通電子防潮箱，紅燈長亮應該長期降濕，擰個可變電阻旋轉扭冇反應，用辣雞甩個可變電阻出嚟，係 B501 型號 0.5KΩ，但淘寶只搵到一間有，但外觀三腳位置及尺寸不同，拼多多反而一間都搵唔到。

請問有冇師兄有類似故障經驗 ? 或曾經壞過呢個可變電阻 ... 香港本地深水埗鴨寮街、或華輝有冇得買?  因我唔想唔環保扔咗買新，雖然依家淘個新二百好平。見闲 X 或淘 X 有人維修，收二百五十幾未計運費，仲貴過買個新電子防潮箱，實在太誇張。

其實我對電子知識很低，請問用萬用錶測量最小時，不是歸『零 = 0』，而是顯示 『0.3』，是否已是壞了? 謝謝

---

作者: Ian_Seabourne    時間: 2025-10-28 23:54

首先，講咗個萬用錶先... 顯示 0.3 ohm，好平常，代表他錶線有內阻，或插頭或表筆短路位有接觸電阻。
見表左上有 REL 制，按了應該可以歸零。等於針錶有小螺絲調整 zero scale 時歸零，及小旋鈕調整電阻檔 full scalle 時歸零。

再講 VR / volume 制。先度頭尾 2 端，應該大概 500 ohm （+/- 10% ?）
然後度一端對中間 wiper 電阻。調節 0%－100%，看看是否電阻慢慢增加，無忽然跳極大 （或極小）電阻。
再度另一端對中間 wiper 電阻。調節 0%－100%，看看是否電阻慢慢增加，無忽然跳極大 （或極小）電阻。
如果都正常，唔使換。

B type 好普通，A 或 D 才難買。華輝無的話，鴻光 麥氏／和興 都應該有近似。

---

作者: xiao    時間: 2025-10-29 07:56

手摸製冷片有無涼涼？
無就檢查原子粒，這板標準線路設計，如有外接顯示屏的那款就一起換感濕片。
vr拆開清潔加針車油即可 除非阻值測量大於100k

---

作者: smartlam    時間: 2025-10-29 15:07

本帖最後由 smartlam 於 2025-10-29 15:10 編輯


多謝師兄指教

試咗REL 制，按了唔可以歸零

---

作者: smartlam    時間: 2025-10-29 15:07



多謝師兄指教

---

作者: Ian_Seabourne    時間: 2025-10-29 19:31



Sorry, 查了 user manual，原來度電容值才可以歸零，度電阻唔得。
https://manuals.plus/uni-t/ut33a-palm-size-multimeter-manual
"Users can measure small capacity capacitor with relative measurement functions (REL) (the device will automatically subtract the intrinsic Capacitance)"

---

作者: smartlam    時間: 2025-10-29 21:29



不客氣，因我上 Youtube 參考過，可變電阻量度最左或最右兩隻腳，正常係 0 唔會有數值，解釋話如果有數值、顯示或間中顯示 OL，都表示出故障，會導致冷凝片不斷降溫，所以我抱住搏一搏去硬換一下，希望今次真係可變電弱壞，換咗之後再出報告，thx

---

作者: Ian_Seabourne    時間: 2025-10-30 02:05

回覆 38# smartlam

視乎工藝，可變電阻如果碳軌去到尾，cover 多咗，wiper 支臂喺尾位不是接觸到冇黑色碳軌的位置，有機會非完全 0 ohm。以 500 ohm VR 來說，尾位有 2.7-3 ohm 左右唔算係壞。

如不是出現 OL （overload），建議你唔使嘥錢買 VR 換。

---

作者: smartlam    時間: 2025-10-30 02:34



請問我部惠通防潮箱，一直著紅燈降濕，濕度計一直下跌至40多%，我要間中拔電源等濕度上升。正常應該冷凝部份冇壞 ? 可變電阻旋扭、扭左扭右扭到盡都係紅燈繼續降濕，請問除咗可變電阻故障外，仲有冇咩其他原因以致咁? thx

---

作者: Ian_Seabourne    時間: 2025-10-30 09:21



#34 樓 Xiao 師兄說了『感濕片』
也有可能負責開關的某『原子粒』死咗。

C_Law 師兄也試過壞 DHT11

---

作者: smartlam    時間: 2025-10-30 17:32



好的，再次感謝

---

作者: smartlam    時間: 2025-10-30 21:55

本帖最後由 smartlam 於 2025-10-31 03:01 編輯


師兄您好大家好，剛淘可變電阻到貨即出門自取，即開壇更換 B501 0.5KΩ 可變電阻，實物比原裝細、腳亦因此冇舊咁疏，但幸運剛好夠長唔洗駁。固定後用驗玉鏡視察、三隻腳剛好能接觸連接位，即落錫焊完工。插電後維修更換終於成功。另拆出冷凝片加散熱膏，希望降溫效果有改善。因自己唔識無線電學，乜都網上參考及各師兄指導，今次滿足感爆燈，再次感謝各位 !!!









維修完成安裝回 ↓






維修後測試 GIF 影片，旋扭有反應令綠燈熜滅或亮著 ↓
