作者: Loin20409 時間: 2020-9-9 18:22 標題: 怎樣用DT830B測火牛及ＬＥＤ點亮測試（有圖）
本帖最後由 Loin20409 於 2020-9-9 19:34 編輯
大家好，近日想Ｄ支燈，好耐之前測過下無出問題，不過過左咁耐唔記得左
分左３ＰＡＲＴＳ，分３圖
１是想令１２Ｖ 集成燈做點亮測試
２是想測火牛電壓會唔會高左
３是想測１組ＬＥＤ的電流［呢個未試過，最好有詳細少少的解答］
感謝。
圖片附件: LED_工作區域 1.jpg (2020-9-9 18:17, 89.28 KB) / 下載次數 161https://h0.hkepc.com/forum/attachment.php?aid=2216843&k=80c3432f06e9867a6ca7e5feb976fe35&t=1781685265&sid=38c6QPaZJa
圖片附件: LED-02.jpg (2020-9-9 18:17, 112.46 KB) / 下載次數 153https://h0.hkepc.com/forum/attachment.php?aid=2216844&k=b626c3a1865fa0895ea8b51bd184ffe2&t=1781685265&sid=38c6QPaZJa
圖片附件: LED-03.jpg (2020-9-9 18:18, 131.55 KB) / 下載次數 177https://h0.hkepc.com/forum/attachment.php?aid=2216845&k=8c61b2fc485b29cef9cf2ebe0b0d311e&t=1781685265&sid=38c6QPaZJa
作者: Joe_Black 時間: 2020-9-9 21:53
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Loin20409 時間: 2020-9-10 10:30
本帖最後由 Loin20409 於 2020-9-10 10:31 編輯
回覆 2# Joe_Black
謝謝解答。
仲有ｄ唔明想知道下
１.可唔可以用５Ｖ２Ａ來點亮？
如果ＣＯＢ集成係１２Ｖ１Ａ，用１２Ｖ１.５Ａ變壓器去測１０秒內會燒嗎？
２.接了 L／N／水線才能通電嘛
可能我講得唔好，其實我的意思是通電測，不過加埋水線，而唔係ＬＮ去測。
哦，咁姐係佢調高左，我整返ＯＫ
別外，我想問火牛能空載測電壓不會出問題嗎？［１０秒內］
３.我目前想用12V電壓去測，到時我會接４組的，主要想知道主文圖３咁接有無問題。
不過ＬＥＤ規格係到７５０ｍａ，所以我知道這電腦程式控制的調光器去到１００％時，是會平分１Ａ，還是平均都是７５０ｍａ，或是有些１.１a，有些０.９a［假設同是白光ｌｅｄ］，詳情看圖
關於［牛輸出電壓高些，就可能燒了］是否過２００ｍａ就要用１０ａ檔？
１２／２４ｖ，５ａ以內，用１０ａ檔測就沒問題吧？
圖片附件: LED-04.jpg (2020-9-10 10:29, 65.38 KB) / 下載次數 148https://h0.hkepc.com/forum/attachment.php?aid=2216982&k=68310e134a08de4e468bd0c111244972&t=1781685265&sid=38c6QPaZJa
作者: kwliu 時間: 2020-9-10 13:32
回覆 3# Loin20409
1. 唔得, LED標12V九成係三串, 每串forward voltage當最低3V, 起碼9V先著.
電源無限流或無串電阻隨時燒, 幾耐睇LED forward voltage/溫度/體質, 好難比實時間, 我試的話唔會超過半秒.
2. SMPS output係regulated, 有無load應該電壓變化不大.
3. 串聯全部電流一樣
作者: happychanbb 時間: 2020-9-10 13:40
本帖最後由 happychanbb 於 2020-9-10 13:58 編輯
回覆 Joe_Black
謝謝解答。
仲有ｄ唔明想知道下
１.可唔可以用５Ｖ２Ａ來點亮？
如果ＣＯＢ集成係１２ ...
Loin20409 發表於 2020-9-10 10:30
1. 5V有機會會燒, 你3VLED燈 最好都係係用4.2 V以下
我會建議你加個DC-DC降壓模組
直接降壓落4V去試
2.空載無問題呀 , 你量電壓嘛
DC V V for voltage ,
唔好量電流就得
DC A A for Current
3.基本上你唔洗中間加隻 12V/24V 4A
多數火牛都係恆壓, 即固定 12V
而電流係由你耗電零件而定, 你隻 12V 20A, 係指可以提供20A上限
圖片附件: v.jpg (2020-9-10 13:57, 80.26 KB) / 下載次數 133https://h0.hkepc.com/forum/attachment.php?aid=2217024&k=ddad47b2ff24313413f31d193634a08a&t=1781685265&sid=38c6QPaZJa
作者: Joe_Black 時間: 2020-9-10 16:43
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Loin20409 時間: 2020-9-10 17:36
回覆 4# kwliu
THANKS,
1.明白了
2.其實我唔係擔心負載會有電壓不同,係擔心跳制
之前唔記得轉錯檔定本身火牛壞壞地,跳過大制
3.因為我是4組並聯[1組4粒],我主想CHECK下佢係咪全都1A流 [回覆3有補圖]
作者: Loin20409 時間: 2020-9-10 17:41
回覆 5# happychanbb
THANKS,
1.我係想5V 去亮12V 集成LED[主要睇下有無壞]
2.明白了,咁我放心測了.
3.記憶中LED你比幾多流佢,佢就用幾多,雖然限左電壓會無咁大問題.[不過過了極限會燒,所以你個個方法好似唔係咁好]
作者: Loin20409 時間: 2020-9-10 17:54
回覆 6# Joe_Black
謝謝你再次回覆
我用台灣芯,大陸野的LED,唔係用CREE呢D高級野
調光是TC420, 可以做到日出日落,漸光漸暗效果, 我諗佢係有控流IC 的.
只是我想知道100%下是1A1組,還是跟LED數據的750ma. 50%是0.5a或是325ma.
TC420說明
https://www.lemona.ee/LIUSE/Pdf/LED-TC420.pdf
TC420中間位有ic圖
https://www.tc420.net/connecting-high-power-LEDs-to-the-TC420.php
所以, 我用了火牛來穩定12v 電壓, 而TC420 用來變化電流[及限制電流]...
只是我不知道原理, 所以之前的5年燈具都是在 12V 4A用上4組, 為的就是100% 下會分成4A/4=1A[可能是1.1/0.9A]... 但也不會超太多而爆LED.
而新D 的想知道原理下整會更好...,所以才需要測試數據了
作者: diydevil 時間: 2020-9-14 14:00
本帖最後由 diydevil 於 2020-9-14 14:04 編輯
回覆 Joe_Black
謝謝你再次回覆
我用台灣芯,大陸野的LED,唔係用CREE呢D高級野
調光是TC ...
Loin20409 發表於 2020-9-10 17:54
E個似係單純 PWM 開關式調光,矛限流矛恆流.
如果直駁 12V LED ( 4 粒直串 ) 電流無得預計.
下面係一粒自稱 36V 350mA LED 溫度 VS 電流
( 粒粒都會有 Vf 偏差 )
當你冷態以為電流過關時,熱態可能會爆錶袈.
圖片附件: 未命名.png (2020-9-14 13:58, 17.88 KB) / 下載次數 132https://h0.hkepc.com/forum/attachment.php?aid=2217795&k=080f8cebe54e659aaa78b76c865712c9&t=1781685265&sid=38c6QPaZJa
作者: Loin20409 時間: 2020-9-14 18:06
本帖最後由 Loin20409 於 2020-9-14 18:09 編輯
回覆 10# diydevil
謝謝解答,不過電學個D大多比返老師了
你圖中是否在同一電流下
比唔同電壓,唔同溫度,要求的電壓都會有少少唔同？
藍在350電流下，20度時要35V,100度時只要34V。
橙在50 電流下，20度時要30V,100度時只要29V。

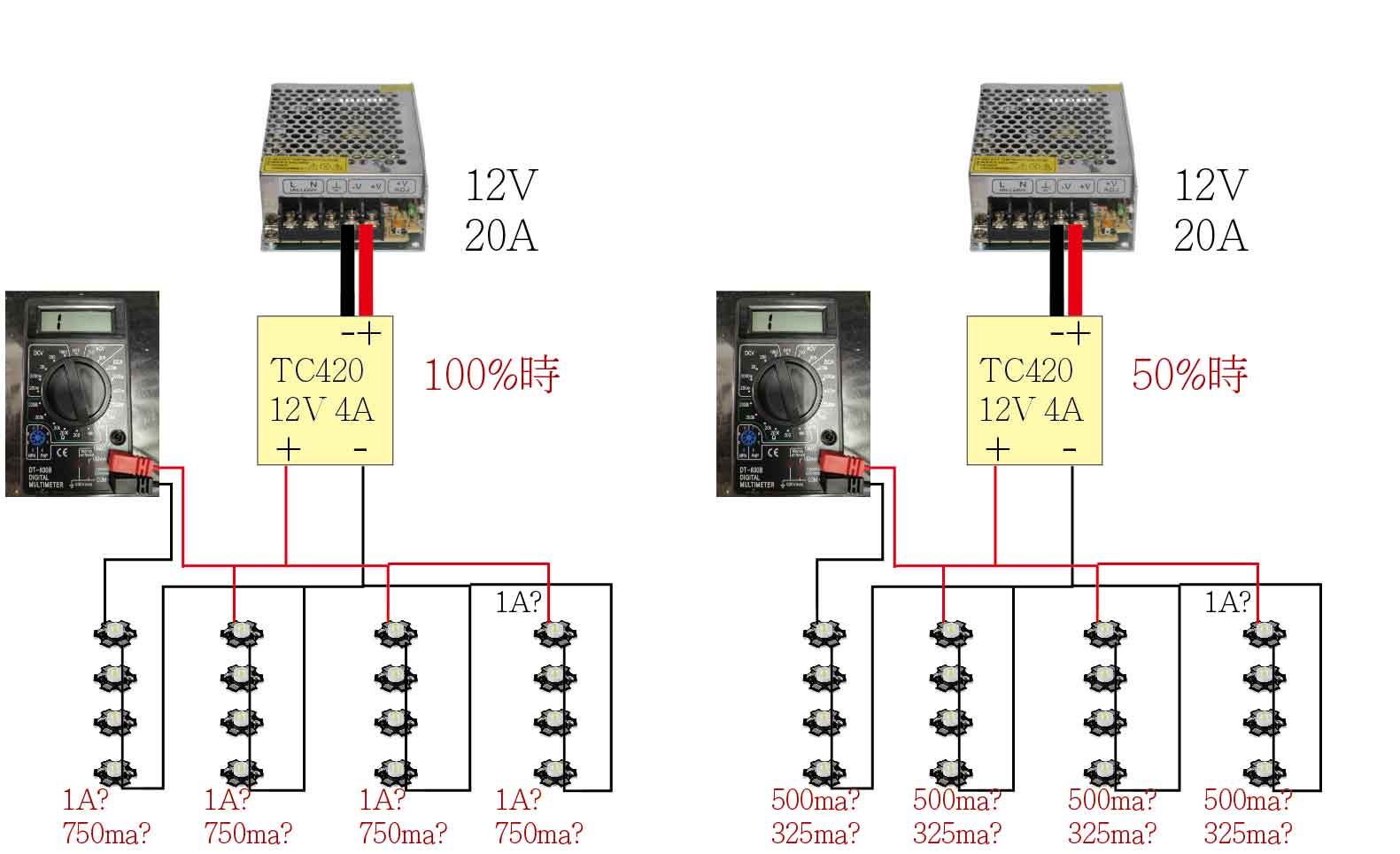

但好多時，燈具都係先限壓，再限流，即限壓１２Ｖ，再７５０ｍａ。。。
係你呢個情況下，１００度時只要１１Ｖ？ 如果仲係限壓１２Ｖ就會好易爆或壞？ 所以燈具時常因過熱問題燒燈？
而我呢個時間用萬用錶ＣＨＥＣＫ會爆錶對嗎？
其實，最重要的是，你是否想說，就算限壓限流了，ＬＥＤ在不同溫度下，點都會有電壓／電流的誤差值，所以個人普通ＣＨＥＣＫ法無意思？
如果，我只係想知道一下大概的電流值的話，咁ＣＨＥＣＫ有無問題？唔會爆錶吧？ ［因為ＴＣ４２０一路最大輸出限在４Ａ了］
圖片附件: LED-05.jpg (2020-9-14 18:06, 88.77 KB) / 下載次數 118https://h0.hkepc.com/forum/attachment.php?aid=2217836&k=0f790120afc014d29822bd0a3eb4491f&t=1781685265&sid=38c6QPaZJa
作者: diydevil 時間: 2020-9-14 20:54
回覆 diydevil
比唔同電壓,唔同溫度,要求的電壓都會有少少唔同？
藍在350電流下，20度時要35V,100度時只要34V。
橙在50 電流下，20度時要30V,100度時只要29V。
Loin20409 發表於 2020-9-14 18:06
係o各,就係咁o各.
作者: diydevil 時間: 2020-9-14 21:19
本帖最後由 diydevil 於 2020-9-14 21:22 編輯
---> 但好多時，燈具都係先限壓，再限流，即限壓１２Ｖ，再７５０ｍａ。。。
典講好呢,LED火牛一般以恆流為設計主旨,例如12V限壓只係話佢最高可以輸出12V.
實際應用上,如果買12V LED,可能有 D係 11.8V,有 D係 12.0V,有D係12.2V.所以D人會買 14V或以上 LED牛.
以防配 高DD電壓既 LED 唔夠電流通過.
---> 係你呢個情況下，１００度時只要１１Ｖ？ 如果仲係限壓１２Ｖ就會好易爆或壞？
Exact7ly
--->所以燈具時常因過熱問題燒燈？
E個唔係,其他因素居多
--->而我呢個時間用萬用錶ＣＨＥＣＫ會爆錶對嗎？
爆錶係我ED粗人講得唔好,文巢巢D講就後電流過大,超出估計
--->其實，最重要的是，你是否想說，就算限壓限流了，ＬＥＤ在不同溫度下，點都會有電壓／電流的誤差值
Exact7ly
--->所以個人普通ＣＨＥＣＫ法無意思？
都有D用,知個大約,好過盲摸摸
--->如果，我只係想知道一下大概的電流值的話，咁ＣＨＥＣＫ有無問題？唔會爆錶吧？ ［因為ＴＣ４２０一路最大輸出限在４Ａ了］
如果您唔介意粒粒光度唔同,加上越開越光,再加上冬天比夏天暗DD,又加上要度一大餐至用得,都可以咁度.
不過記住要肯定佢熱到夠皮至好肯定佢電流值.
但但但但但 .. 放上天花板入便,佢又會比無遮無掩多N故喎~~~
另外,唔多見 TC420 有限流分唇,如果有限流,就要每粒輸出管有散熱器o各.
作者: raywan 時間: 2020-9-14 22:00
如果想簡單用12.00V火牛推多粒LED,你只需要串聯所有LED到你想電壓,例如一粒LED forward voltage 4.2V 750mA
你只需要每串大約3粒4.2V*3=12.6V,這個時間12V火牛長時間供電LED電流有可能超過750mA,所以你只需要加一粒750mA PTC fuse響每一串LED上面,當溫度上升,LED 電流增加,PTC fuse因為LED熱力同電流增大,PTC fuse就會開始作用變成一個750mA限流電阻,當LED電流溫度下降,PTC 自身電阻就會減少,減少電阻,減少發熱
如果只用普通電阻限制LED電流,當LED溫度上升,限流電阻溫度上升,限流電阻值同時減少,所以LED高溫時候一定會超過限流電流
相反PTC fuse有升溫限流好處,溫度上升,限流開始作用,低溫時候,PTC基本上不會消耗功率,LED能夠快速達到高亮度,但成本會好高
作者: Loin20409 時間: 2020-9-15 18:26
回覆 13# diydevil
回覆 14# raywan
謝謝2位師兄解答，如果我的接法沒問題的話，我會測試一下理論的。
以師兄的說法，這只是PWM 開關式調光，所以多數是５０％出２Ａ，１００％出４Ａ［一路最大值為４Ａ］，所以只要我安全起見限在７０％，再加上４組１２Ｖ ＬＥＤ，即4A x 0.7 / 4 = 0.7A。
由於，組內是用同一基板，就算各組ＬＥＤ溫度不同，但基於在同一散熱器下，光亦即電流變化率應該不會太高的。
現在用了近5年的LED燈具[一粒ＬＥＤ的最小電壓為3V，最大為3.7V]
不過,新D的想用12V COB,安全起見近日會先用舊燈做測試的。
作者: diydevil 時間: 2020-9-15 18:55
No la, PWM 調光係唔會減少電流嘅呢~~~
例如 50% on 時.
50% -> 4A
50% -> 0A
例如 30% on 時.
30% -> 4A
70% -> 0A
PWM 調光只係利用人眼 對光 先天有等同積分作用 jet.
作者: raywan 時間: 2020-9-15 22:24
No la, PWM 調光係唔會減少電流嘅呢~~~
例如 50% on 時.
50% -> 4A
50% -> 0A
例如 30% on 時.
30% -> 4 ...
diydevil 發表於 2020-9-15 18:55
PWM 50% RMS current 係會少左50%,事實真係用少左電,功耗係少左
作者: xiao 時間: 2020-9-15 23:37
每串加個0.5ohm電阻 幾毛錢 免煩惱 實用又可靠
作者: Loin20409 時間: 2020-9-24 16:49
回覆 16# diydevil
回覆 17# raywan
回覆 18# xiao
謝謝師兄回覆，近日忙整新燈。
昨日測試左了，raywan師兄說的正確。的確電流減少了一半。
只是有一點奇怪，正常平價白燈是藍光ＬＥＤ加黃粉封裝的。而我這批正是平價貨，而且是同一廠且據說是同芯片牌子的。
但我測了２組［每組４排］［每排４粒］
在１０Ａ檔下，分別５０％與１００％
組１［上限供給４ａ］
總流 0.14 / 0.28 [應該是1.4A 及2.8A?]
4白 0.07 / 0.14
2白1綠1紫 0.03 / 0.06
4藍 0.02/ 0.04 X2 組
組２［上限供給４ａ］
總流 0.14 / 0.28 [電流相同]
3藍1紅 0.07 / 0.14
2藍1綠1橙 0.03 / 0.06
2藍1白1紫 0.03 / 0.06
4藍 0.02/ 0.04
組１全白用了總電流的一半，上限是７５０ｍａ的，超載到１４００ｍａ了，本身應該也是藍光封裝的，無解。。。
組２用了唯一１粒白ｌｅｄ的２藍１白１紫，但電流比３藍１紅要低。。。
如果不排除ｔｃ４２０調光器老化問題，上限４ａ開１００％也只是輸出２.８ａ，我諗是限電壓的作用，高溫下可能會更大流，但我散熱做好，加上不會開１００％，應該差別不會太大。
xiao師兄你好，因為不想增加熱量所以如可不用就不太想用電阻，不過日後要是ｄｉｙ ５ｖ ＵＳＢ供給會用的。
作者: MightyMax 時間: 2020-9-25 03:18
莫名其妙, 完全忽略咁多位師兄的建議, 無視Vf問題, 限流問題, PWM原理, 唔識睇電流錶, 咁重問來做咩
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: Loin20409 時間: 2020-9-25 15:35
本帖最後由 Loin20409 於 2020-9-25 15:40 編輯
回覆 20# MightyMax
你更莫名其妙，不看一看題目內容就回覆怪我嗎？
我ＣＯＰＹ多次你睇，我主要呢３點，其中都從師兄的回覆中看出測法沒問題了，當然問題就已解決，而且師兄們額外且善意的建議都我一一說問原因。
１是想令１２Ｖ 集成燈做點亮測試
２是想測火牛電壓會唔會高左
３是想測１組ＬＥＤ的電流
而現在也証明測法的確沒問題，師兄沒老點，新手看完也可試測了。
只是，我對讀數有疑問，想再請教師兄們而已，我知道師兄所說，不同ＬＥＤ放一起會出現電流會不同［因為搶流問題］，但理論上白同藍是同一ＬＥＤ來的，白只是加了螢光粉封裝。
你特意來踩場，相信師兄一定見識廣博，而看不慣別人不接受善意的提議吧？
這是我衷心的請求，你能解答一下這新的問題嗎？
作者: MightyMax 時間: 2020-9-25 20:32
回覆 MightyMax
你更莫名其妙，不看一看題目內容就回覆怪我嗎？
我ＣＯＰＹ多次你睇，我主要呢３點，其 ...
Loin20409 發表於 2020-9-25 15:35
佩服佩服via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: raywan 時間: 2020-10-1 00:40
回覆 MightyMax
你更莫名其妙，不看一看題目內容就回覆怪我嗎？
我ＣＯＰＹ多次你睇，我主要呢３點，其 ...
Loin20409 發表於 2020-9-25 15:35
但理論上白同藍是同一ＬＥＤ來的，白只是加了螢光粉封裝。
不一定,呢種封裝方法只係響大陸用左好多年,因為專利問題
外國大LED廠已經唔用呢個方法制造白光,佢地用幾種唔同band gap材料去mix出白光,quantum efficiency 高過螢光粉好多
作者: diydevil 時間: 2020-10-1 12:02
不一定,呢種封裝方法只係響大陸用左好多年,因為專利問題
外國大LED廠已經唔用呢個方法制造白光,佢地用幾 ...
raywan 發表於 2020-10-1 00:40
邊間量產可以過M一個月?
定您實驗室珍藏品,只供遠觀?
