作者: 鄧記 時間: 2019-6-8 23:28 標題: 修理汽車自動伸缩天線
十八年Camry，車尾條自動天線唔識伸出嚟，只係出到 2 cm。

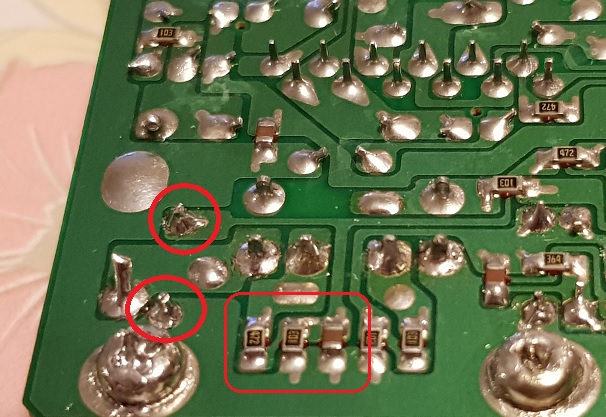

拆開試過摩打冇事，應該係電路板嘅問題。電路板係單面，所有電阻同细電容都係 SM响底面，正面係 IC 、diode同電解電容。

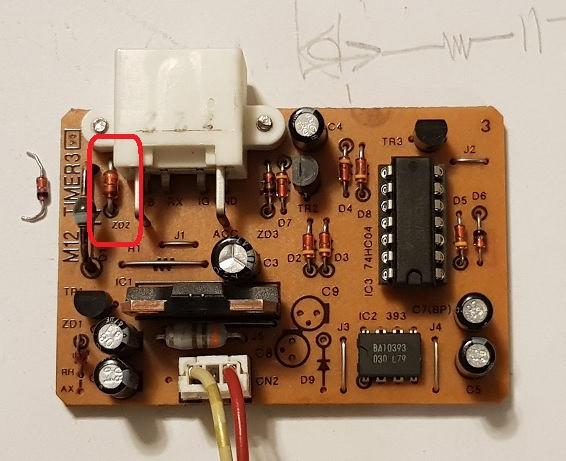

三粒 IC 係 TA8015 motor controller，SN74HC14 做 logic control，BA10393 comparator應該係控制幾秒鐘延時去着摩打。
電路板面 label得好清楚，尤其係輸入插座，印明各條輸入線，分別有
B+: 長火12V
ACC: accessory
IGN: 點火
RX: 當初唔知係乜，後來知道係控制天線伸定缩 retard/extend
G: 地

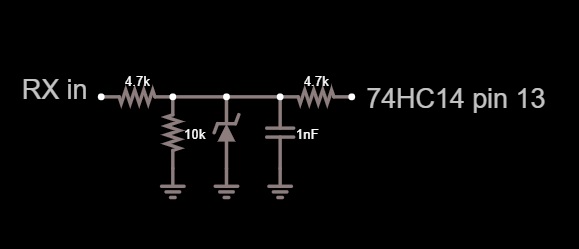

接 bench 12V supply，遂一俾電各條輸入線，發覺RX線輸入12V，74HC14對應輸入冇反應，跟出嚟嘅電路係咁嘅

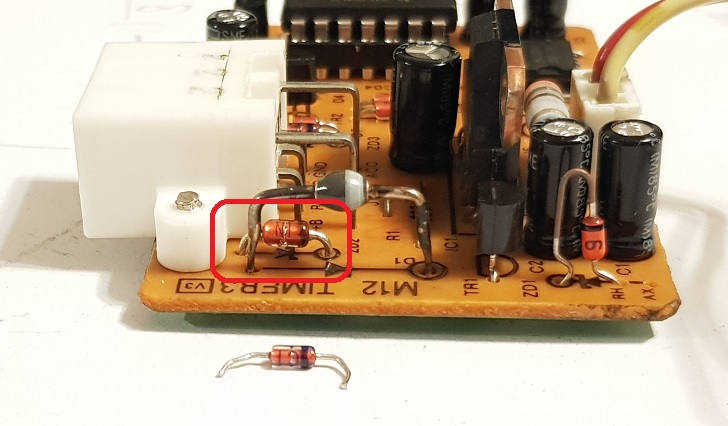

俾12V條 RX線，74HC14輸入只有唔夠 1V。唔可疑係粒 zener diode。用錶度粒 diode係兩方向都短路。换咗一粒 4.7V zener diode，再試俾12V條 RX線，SN74HC14輸入有4V。只係駁住摩打插番上車試，開匙同熄匙摩打識得轉五秒鐘同停。應該整好。聽日先裝番哂條天線上車試。
請教各位點清除底板焊完剩低燒黑咗嗰啲flux。唔該。

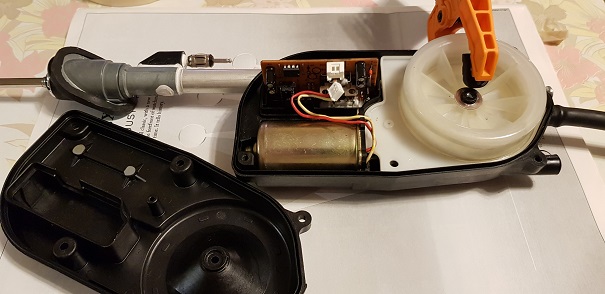

圖片附件: antenna 1.jpg (2019-6-8 23:25, 98.95 KB) / 下載次數 198https://h0.hkepc.com/forum/attachment.php?aid=2131514&k=287b69abae19bd907366e4265ee4f63d&t=1783177573&sid=16l0ccSBOWd
圖片附件: diode 0.jpg (2019-6-8 23:26, 90.23 KB) / 下載次數 186https://h0.hkepc.com/forum/attachment.php?aid=2131515&k=d42808caeb51a805188207ebb8f28779&t=1783177573&sid=16l0ccSBOWd
圖片附件: diode 1.jpg (2019-6-8 23:26, 86.67 KB) / 下載次數 173https://h0.hkepc.com/forum/attachment.php?aid=2131516&k=86ba2afc5bb492e86e40c09f07683ac7&t=1783177573&sid=16l0ccSBOWd
圖片附件: rx in.jpg (2019-6-8 23:26, 14.4 KB) / 下載次數 190https://h0.hkepc.com/forum/attachment.php?aid=2131517&k=9c916b00f3bf33158eef33278edfe6a0&t=1783177573&sid=16l0ccSBOWd
圖片附件: pcb.jpg (2019-6-8 23:26, 113.56 KB) / 下載次數 186https://h0.hkepc.com/forum/attachment.php?aid=2131518&k=57793a36b8b740dad21d683bf3a17a30&t=1783177573&sid=16l0ccSBOWd
作者: marlin12 時間: 2019-6-8 23:58
請教各位點清除底板焊完剩低燒黑咗嗰啲flux。唔該。
鄧記 發表於 2019-6-8 23:28
[底板清潔劑]或者[天拿水]
作者: vtrchan 時間: 2019-6-9 08:39
思路好清晰
作者: eeek 時間: 2019-6-9 11:06
回覆 1# 鄧記
PCB Flux Cleaner:
http://weclonline.com/tchi/productdetail.asp?id=50109738
屋企自己整嘢我用火酒 (藥房嗰 D) 就算. 冇 Flux Cleaner 咁好, 搵張濕咗唔易爛嘅紙巾"卒"多幾下都甩得七七八八.
作者: Joe_Black 時間: 2019-6-10 20:40
提示: 作者被禁止或刪除 內容自動屏蔽
作者: m92fshing 時間: 2019-6-11 13:52
又少件垃圾flux其實唔洗都得，你又唔係行高頻同高壓
via HKEPC Reader for Android
作者: ee9861 時間: 2019-6-14 17:46
火酒夠用, 有時用WD40
作者: hkghost 時間: 2019-6-27 08:29
.........勁.....!
