作者: ichigo1000 時間: 2018-8-6 15:03 標題: 雙木三林 SMSL Q5 擴音機拆解+紅白頭RCA無聲問題
部機玩咗3年, 突然紅白頭(RCA)line in無聲, 其他一砌正常. 新手0電子知悉, 請問各位高手有機會自己check到問題及維修嗎? 謝謝!
順便寫個拆解程序, 原來都要有啲小技巧&工具.

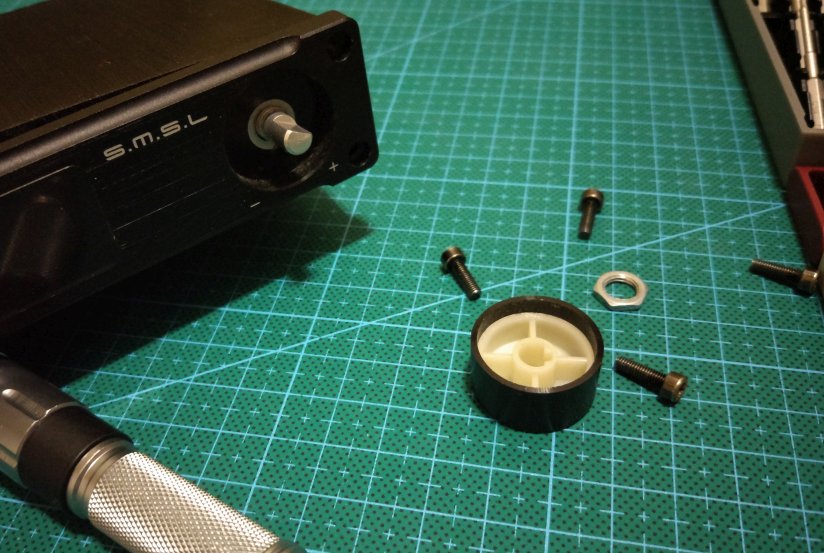

1. 先用"膠手套"用力拔出面板旋钮制, 還有顆螺絲母要拆下
用"T10"批頭卸下螺絲

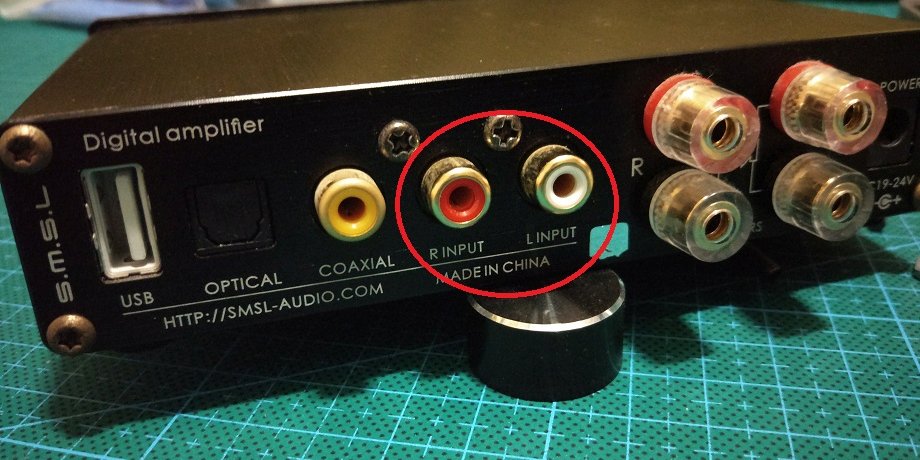

2. 背板用"T10"及十字批頭卸下螺絲

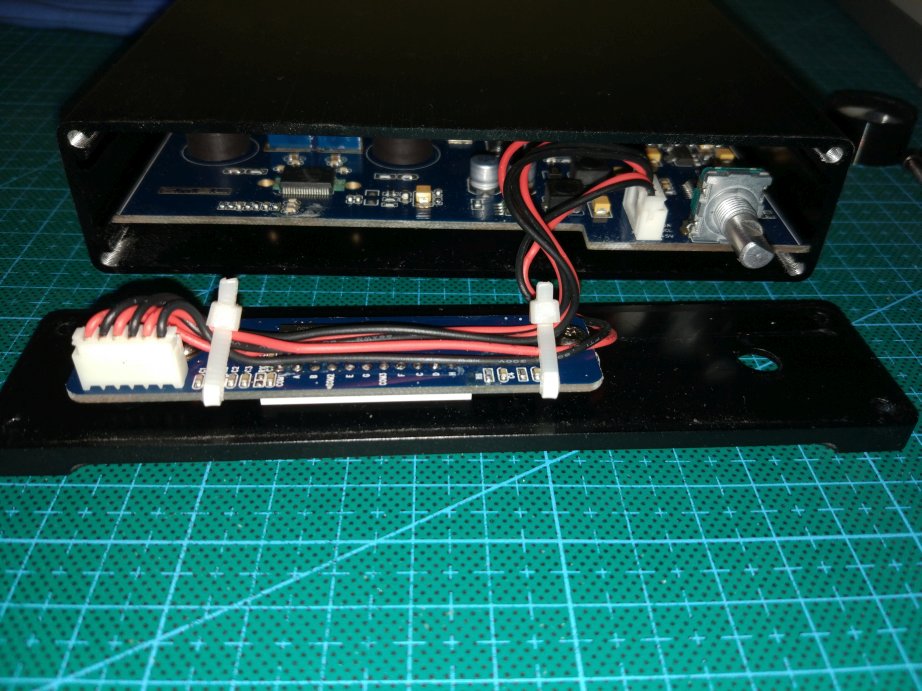

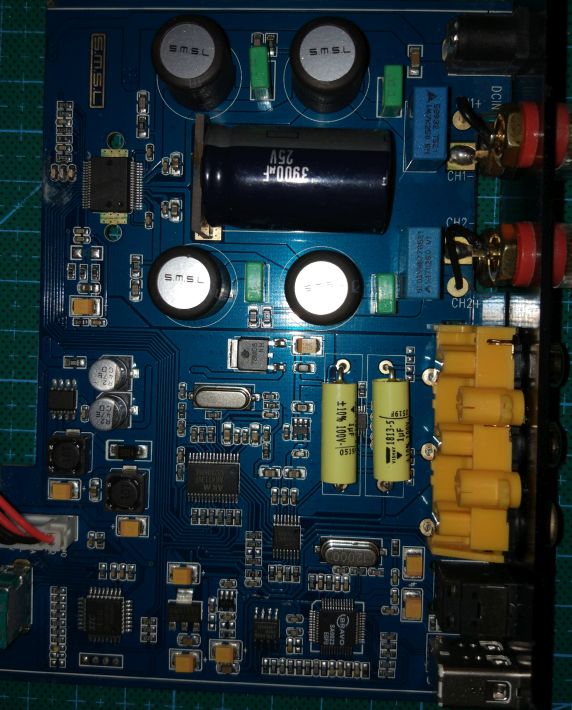

3. 小心將電路板拉出來

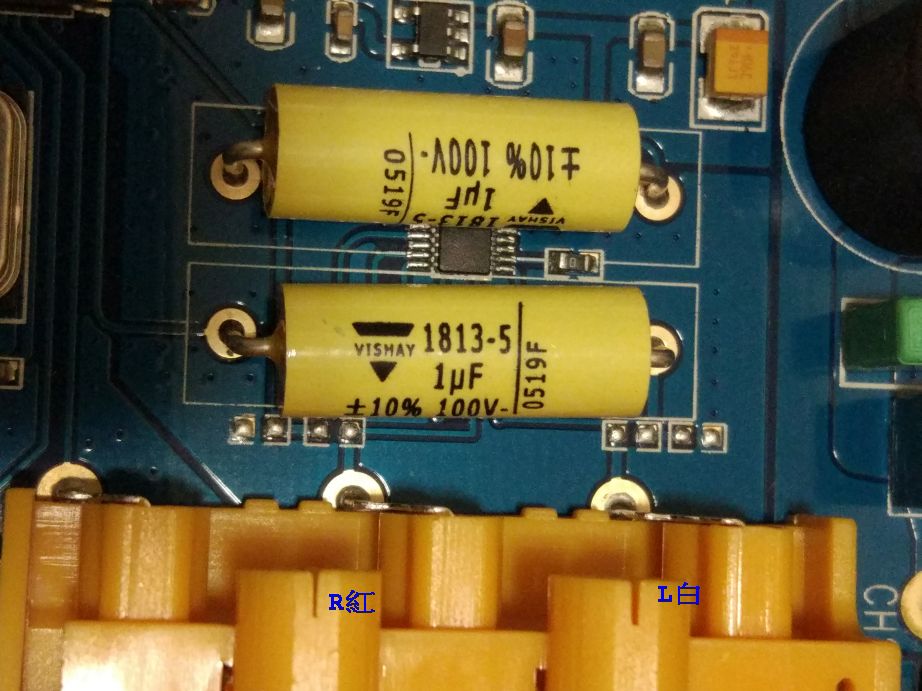

4. RCA頭附近電路大特寫
請問應從何入手? 謝謝!
圖片附件: 1.jpg (2018-8-6 14:57, 121.23 KB) / 下載次數 128https://h0.hkepc.com/forum/attachment.php?aid=2074494&k=addaf165c551201d1a0edde3fe0be81b&t=1781403026&sid=v4P0ZeUoex
圖片附件: 2.jpg (2018-8-6 14:58, 105.67 KB) / 下載次數 141https://h0.hkepc.com/forum/attachment.php?aid=2074495&k=748ec3f33d6468f4ac4194de09e72826&t=1781403026&sid=v4P0ZeUoex
圖片附件: 3.jpg (2018-8-6 14:59, 149.67 KB) / 下載次數 133https://h0.hkepc.com/forum/attachment.php?aid=2074496&k=d3c9598fbcd0db57e202fb66b130f4ba&t=1781403026&sid=v4P0ZeUoex
圖片附件: 4.jpg (2018-8-6 15:00, 101.72 KB) / 下載次數 143https://h0.hkepc.com/forum/attachment.php?aid=2074497&k=46e8d079e38c4c462fbf18c9143490bd&t=1781403026&sid=v4P0ZeUoex
圖片附件: RL.jpg (2018-8-6 15:01, 112.46 KB) / 下載次數 131https://h0.hkepc.com/forum/attachment.php?aid=2074498&k=f20c07d4827453dff0303685a2fa37ab&t=1781403026&sid=v4P0ZeUoex
作者: edgeyim 時間: 2018-8-6 15:26
零電子智識，即係冇他錶冇工具，
叫你換粒SMD都唔得即係冇技術，
重有咩好攪？
最正路就係返原廠比$整。
作者: ichigo1000 時間: 2018-8-6 15:34
我有他錶. 部機淘寶買幾百蚊, 退返原廠整應該仲貴過買部新. 想試下自己修理真係唔洗諗?
回覆 2# edgeyim
作者: billyck2 時間: 2018-8-6 15:43
點解而家多左咁多完全新手既想一步變C父咩都識整既
定係而家興玩老C闊扮新手?
作者: xiao 時間: 2018-8-6 16:21
部機玩咗3年, 突然紅白頭(RCA)line in無聲, 其他一砌正常. 新手0電子知悉, 請問各位高手有機會自己check到 ...
ichigo1000 發表於 2018-8-6 15:03
按照IC找DATASHEET
看DATASHEET, 大概了解每顆IC的功用
自然就水到渠成, 開始掌握查詢的方向
然後按照IC的供電來源, 哪顆IC供電的情況不正常
大概這樣
作者: skw 時間: 2018-8-6 17:08
部機用數碼輸入正常有聲?
作者: hon829 時間: 2018-8-6 18:12
一般用家,只可拆解,看看零件及電路板有沒有異常;
有他錶就度下各級供電穩壓情況;
再深入就要查各IC data sheet,用示波器睇各audio級情況...
作者: ichigo1000 時間: 2018-8-6 18:21
多謝用心回答
回覆 5# xiao
作者: ichigo1000 時間: 2018-8-6 18:22
Yes
回覆 6# skw
作者: ichigo1000 時間: 2018-8-6 18:23
多謝用心回答
回覆 7# hon829
作者: sailoralan 時間: 2018-8-6 18:45
本帖最後由 sailoralan 於 2018-8-6 18:51 編輯
無知提議一個(有錯請指正)
如果用鍚紙包住D元件,入oven到reflow下得唔得?
P.S.其實真係唔想見到有太多電子垃圾
人人當初都係新手乜都唔識
劉德華當初係17歲
可以比多D耐心樓主
作者: wyhui5124 時間: 2018-8-6 20:01
睇個款,個input係micro controller控制粒analog multiplexer黎轉輸入,粒analog multiplexer當然有可能死,但亦有可能係條control bus有問題,冇線路要跟都幾花時間吓
一般做法係:平平地放走佢,買過隻新
因為有D人唔會用個analog input作者: gulakpi 時間: 2018-8-6 20:27
如果真是凈係冇RCA input, 而其他全部正常,
很大可能是Analog Mux 壞了! 跟番那部分線路啦!
作者: wiz123 時間: 2018-8-8 11:10
我估D線鬆左, 搖下就冇事, MADE IN CHINA
作者: markk 時間: 2022-4-23 11:41
我 m500 screen 壞， 不知所措
作者: hon829 時間: 2022-4-23 12:59
我 m500 screen 壞， 不知所措
markk 發表於 2022-4-23 11:41
簡單都是果三度板斧：自修, 廠修, 丟棄吧
作者: wyhui5124 時間: 2022-4-23 16:58
我 m500 screen 壞， 不知所措
markk 發表於 2022-4-23 11:41
好似佢咁壞法?
https://tieba.baidu.com/p/7369558167
