作者: WLau 時間: 2016-9-23 21:28 標題: OVP 求解
上次 得Ching提點，現想再進一步玩OVP。見用zener多，但如果over太多，似乎會燒毁。有冇可截流及可reset嘅簡單線路呢? 用LM7809做唔做到呢?
作者: lok418 時間: 2016-9-24 18:30
本帖最後由 lok418 於 2016-9-24 18:31 編輯
http://electronics.stackexchange ... -protection-circuit
用Schottky diodes
你指供電就tvs diode
作者: WLau 時間: 2016-9-24 20:57
回覆 2# lok418
謝謝Ching，我估Ching係用佢嚟穩壓從而達到OvP作用，咁同lm7809比，邊個好D呢？
作者: jwong852 時間: 2016-9-24 21:58
穩壓同OVP係兩樣野.
穩壓用ZENER(細電流), 7809(中電流), SWITCHING DC-DC(大電流).
OVP用ZENER, 係自我犧牲裝置. ZENER死好過device死.
作者: WLau 時間: 2016-9-24 22:04
回覆 4# jwong852
謝謝指點，有冇D可重置嘅OVP線路圖參考下呢? 揾極都未揾到。
作者: WLau 時間: 2016-9-25 02:04

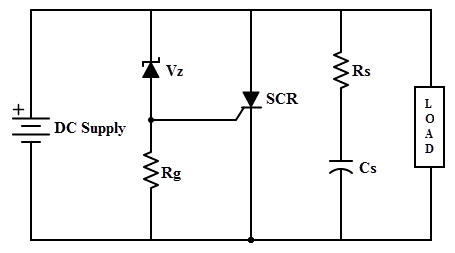

如果用SCR作為開關，不正常下，咁咪短路？有冇理解錯呢？ 請指教
圖片附件: 7.jpg (2016-9-25 02:03, 15.13 KB) / 下載次數 55https://h0.hkepc.com/forum/attachment.php?aid=1925526&k=c36492583bc2cbbfc936d69417db3155&t=1781874963&sid=1ckh1j1aHIi
作者: ckshum 時間: 2016-9-26 17:36
如果用SCR作為開關，不正常下，咁咪短路？有冇理解錯呢？ 請指教
WLau 發表於 2016-9-25 02:04
正確！原理正是將電源短路保護後面的電路。這個叫crowbar circuit，通常會在供電線路加上fuse，當短路時就會燒fuse切斷電源。要resettable，可以用resettable fuse。
作者: WLau 時間: 2016-9-26 18:50
本帖最後由 WLau 於 2016-9-26 18:55 編輯
回覆 7# ckshum
謝謝！ 再諗下點改先。
