作者: LoneGumMan 時間: 2017-8-21 00:15 標題: 新手...
本帖最後由 LoneGumMan 於 2017-8-21 09:43 編輯
一個搞左大半年O既仆直... 志在分享下...

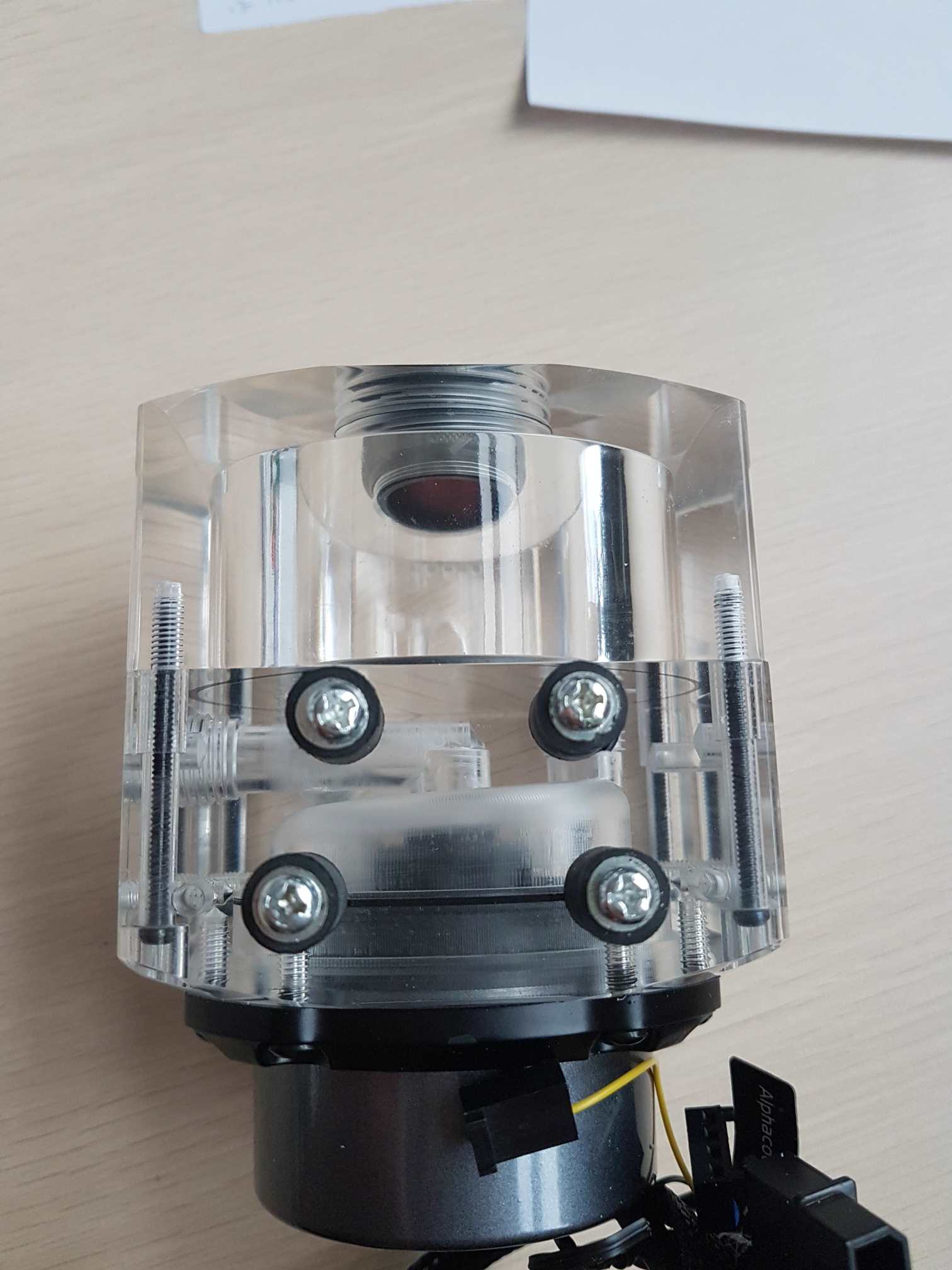

Pump + 水箱 : Alphacool VPP755 + D5 pump top + Eisdecke single reservoir
CPU 頭 : Alphacool Eisblock
GPU 頭 : EK 10xx full block
Fittings : 全部 Barrow
冷排 : magiccool 240 G2 slim
風扇 : GELID slim 120mm x 2
Case : NCase M1
因為隻機箱好細, 唔係乜野入到, 所有野都要度好計好先至買.

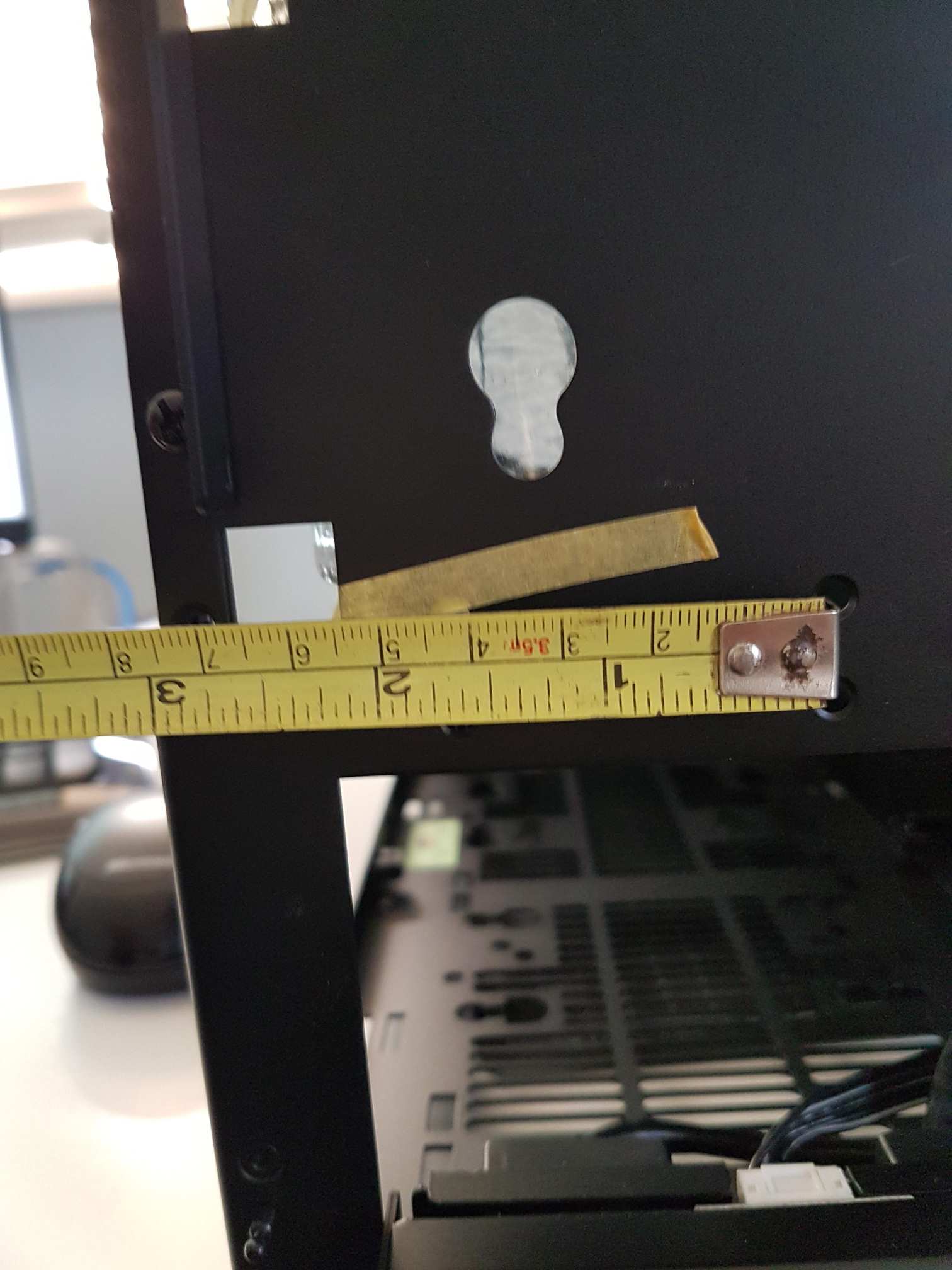

要自己響前面開窿裝水箱
衰左...隻pump 會下墮

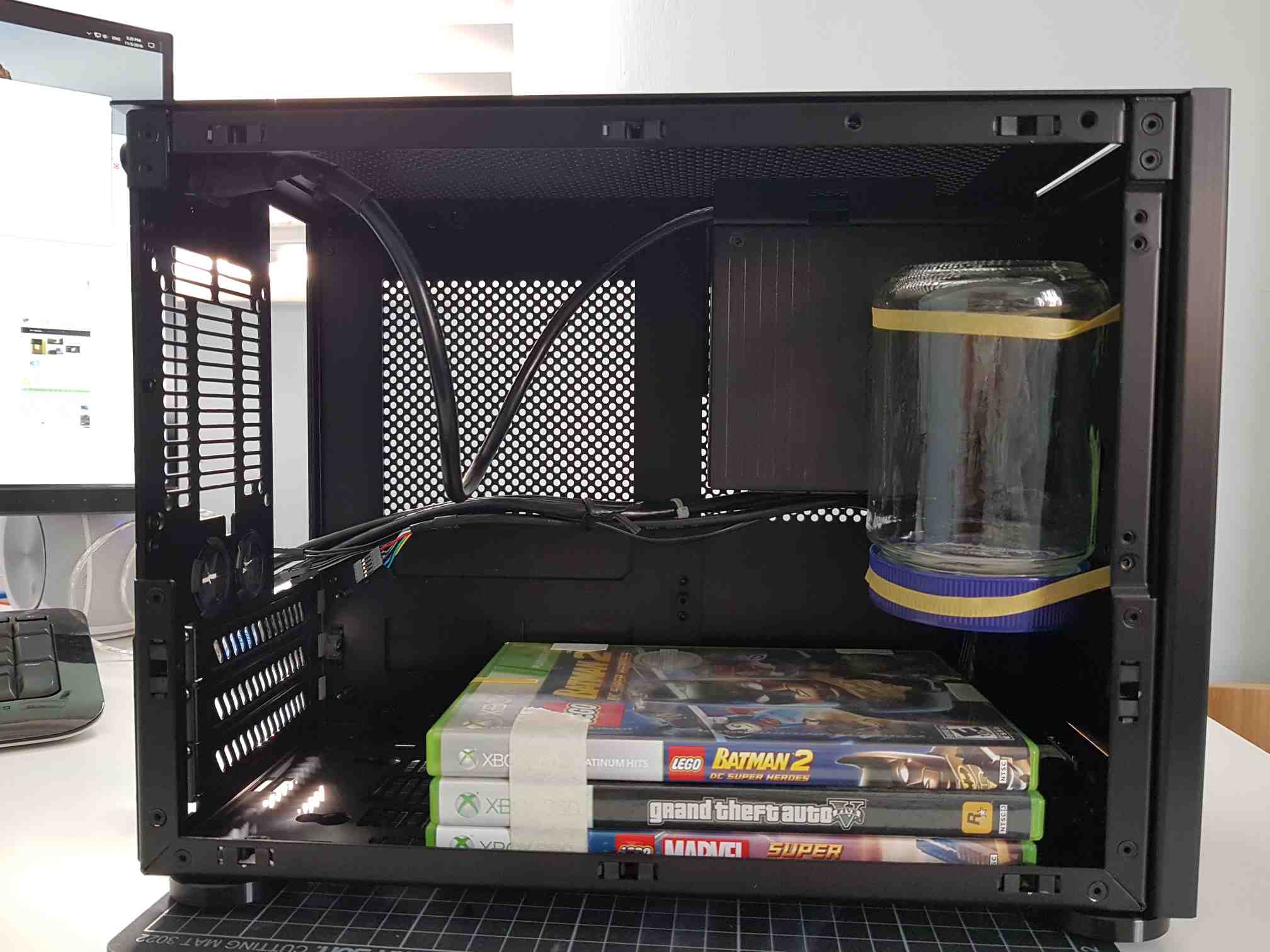

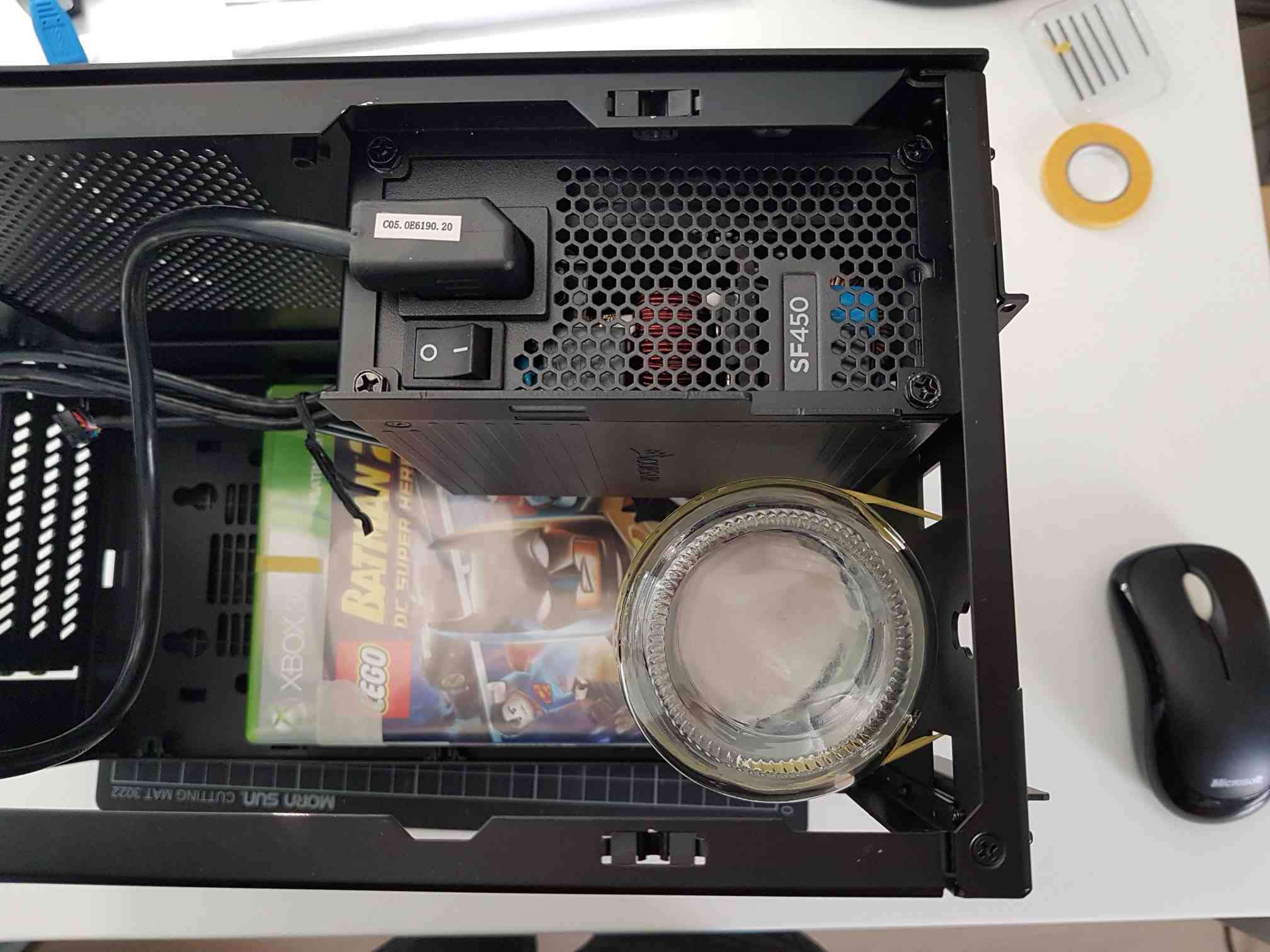

假想圖

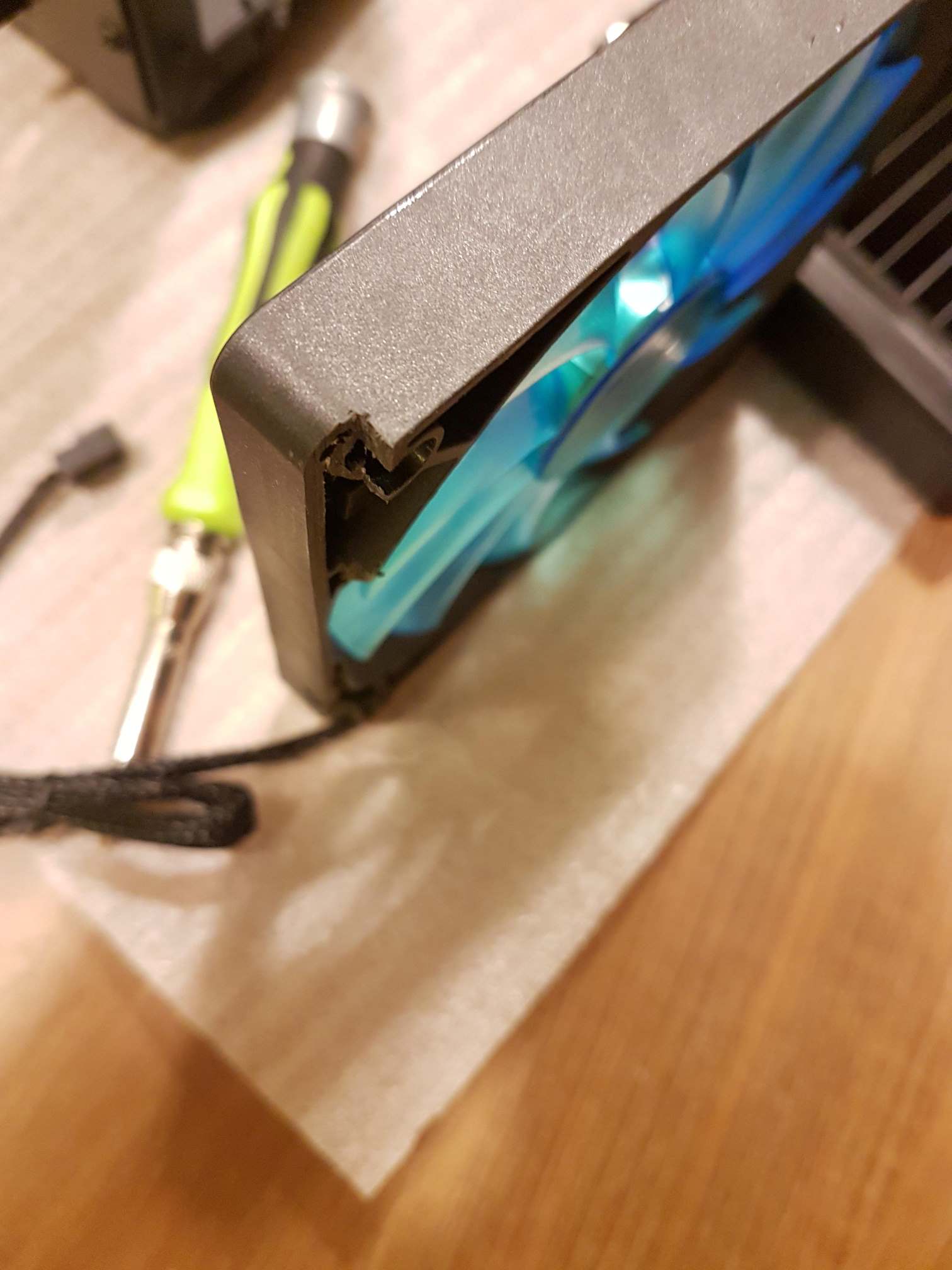

因為相箱底空間有限, 要做少少手腳將把風扇座入去冷排度偷位.

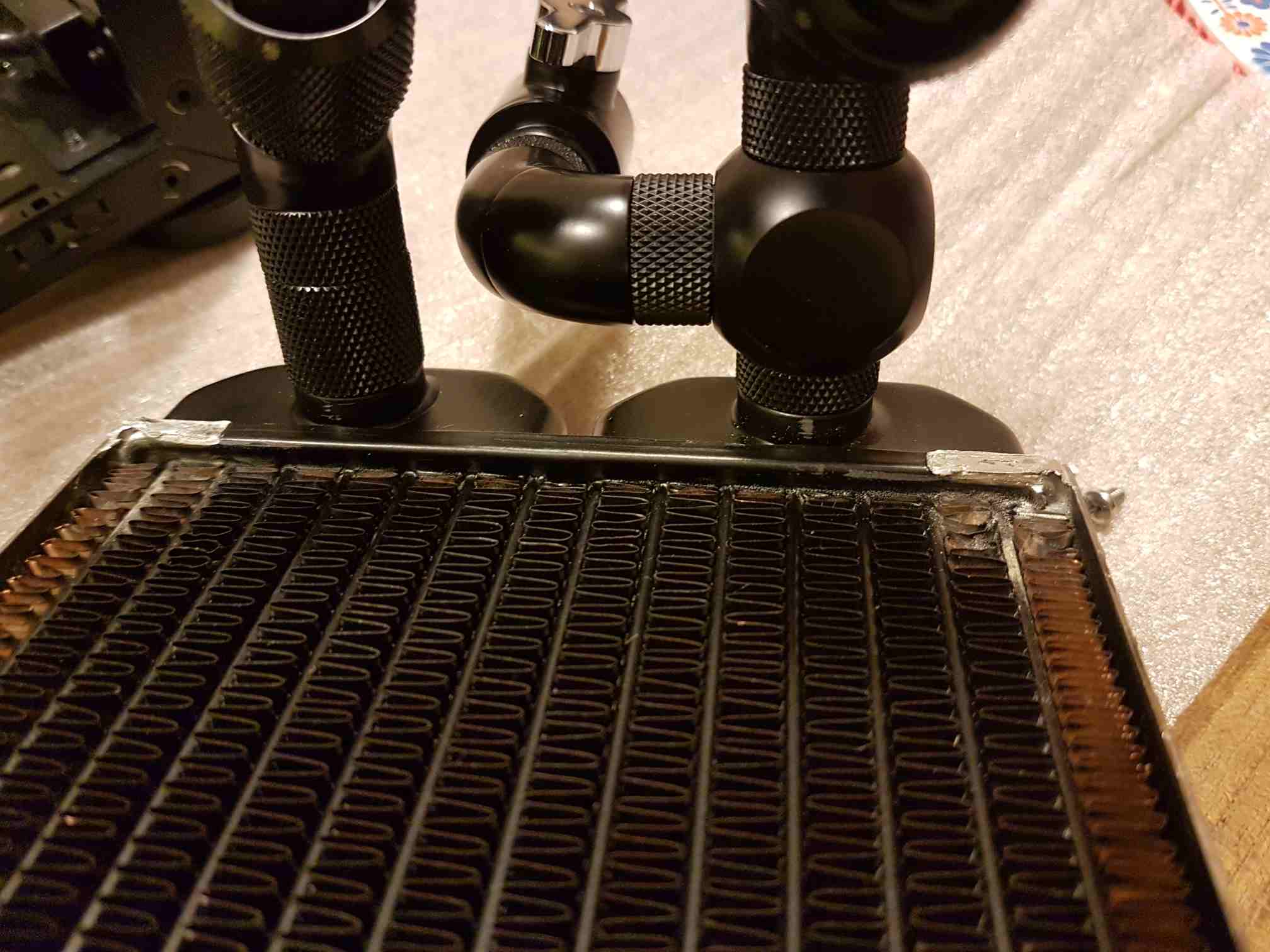

冷排本身亦都破開左邊, 等佢冇咁高
原本諗住可以中間開個出水位, 但係最後發覺 J 長得滯
完美的假想圖

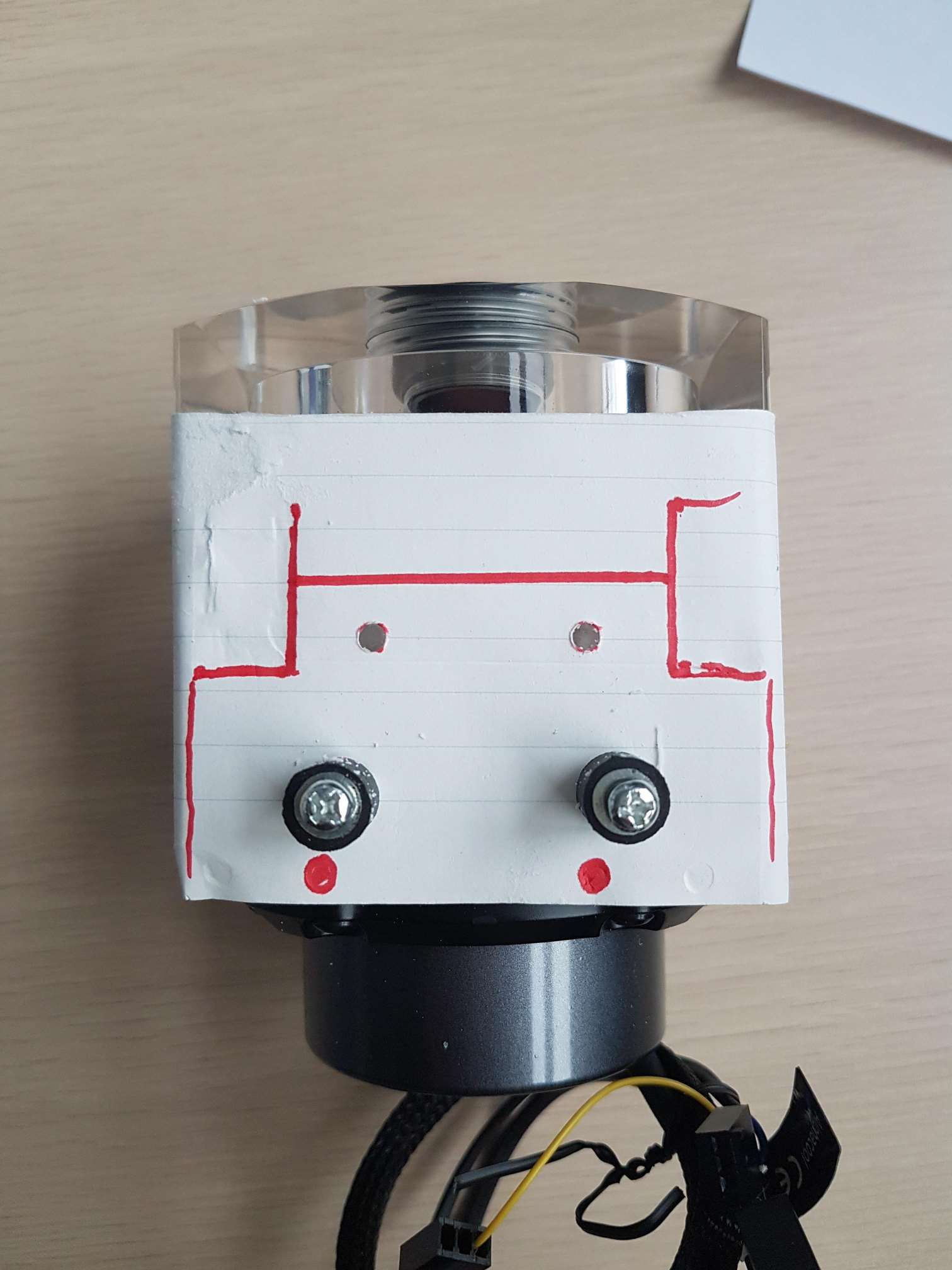

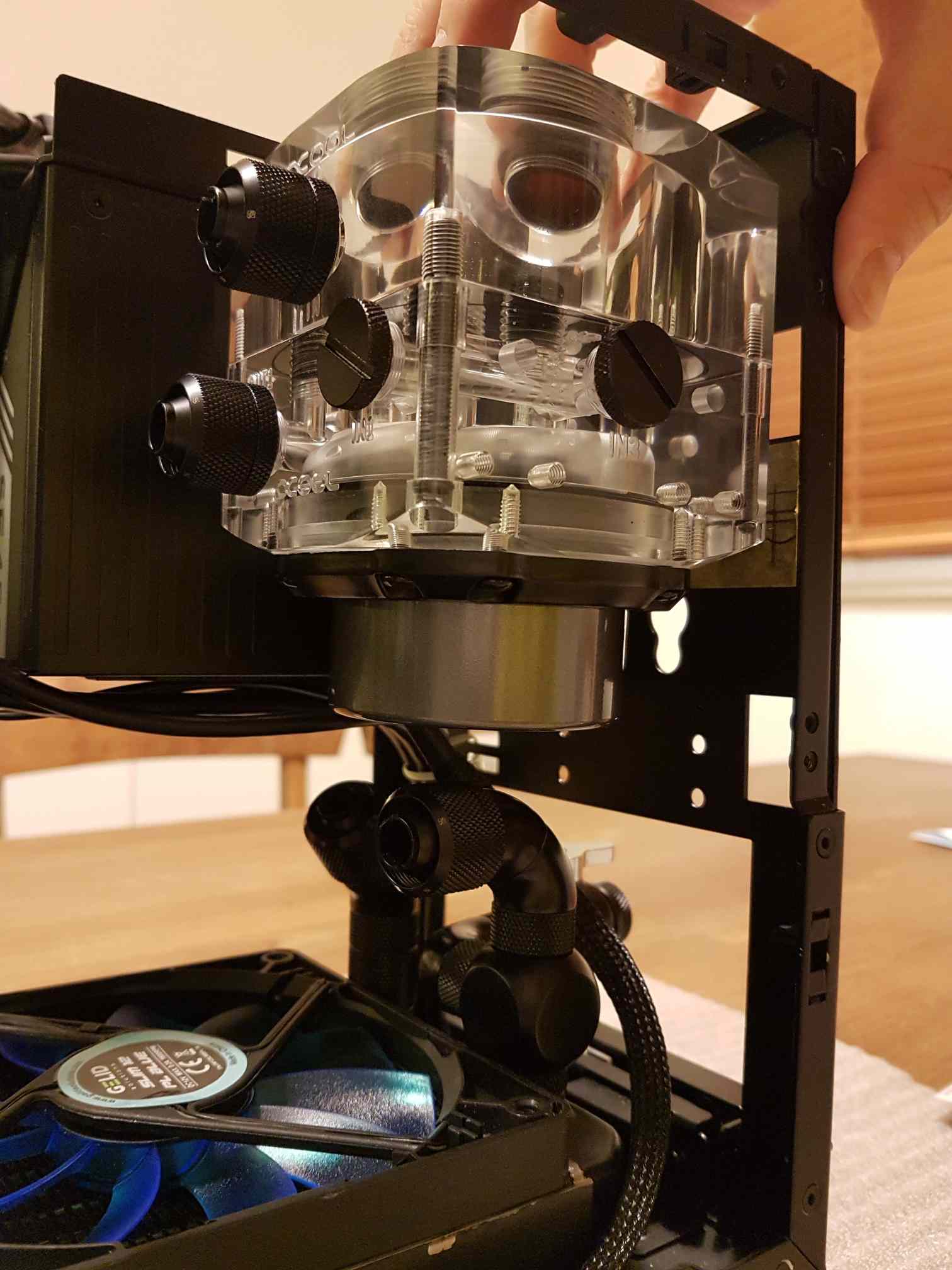

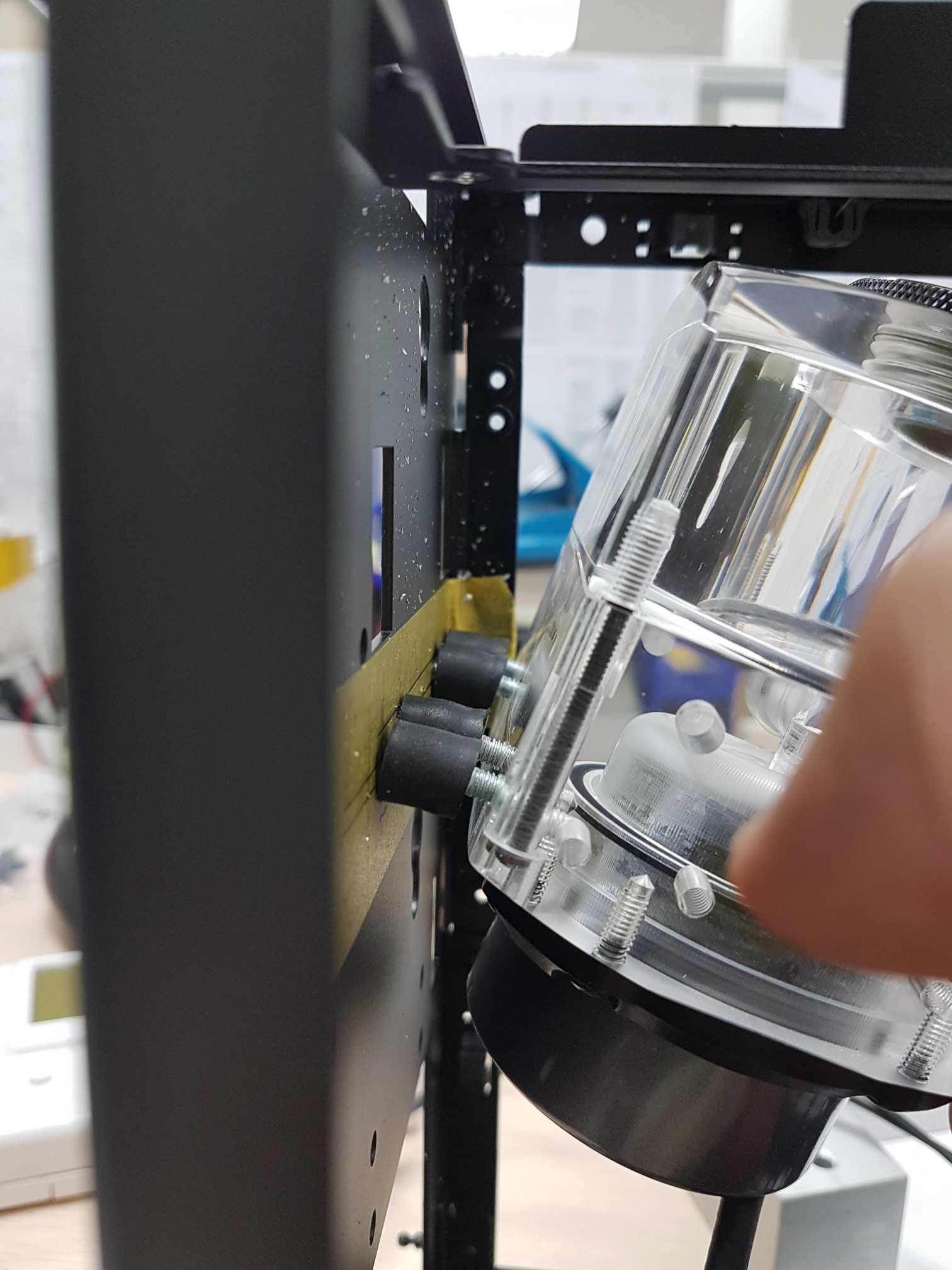

水泵補救, 自己開窿

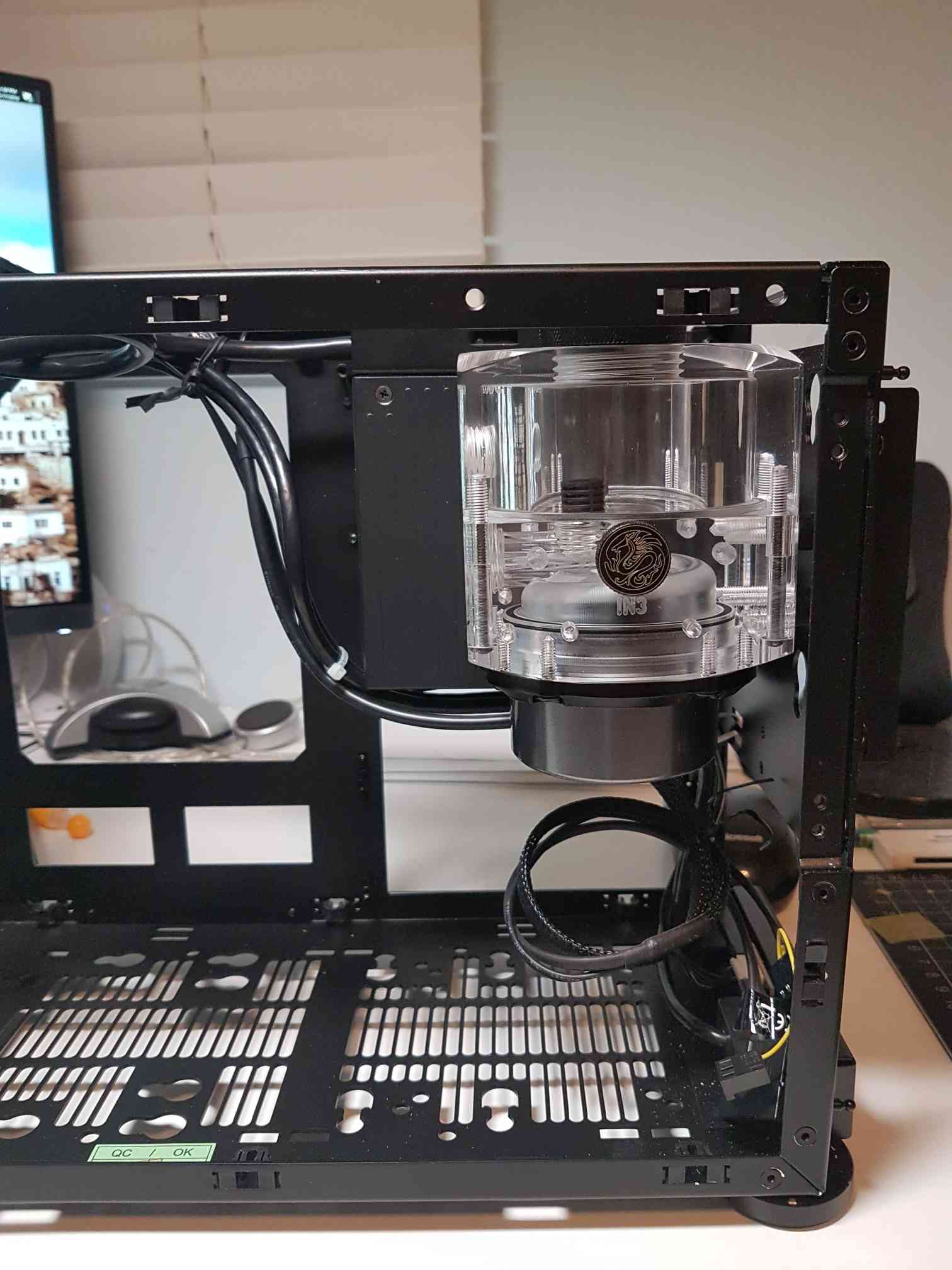

成功.

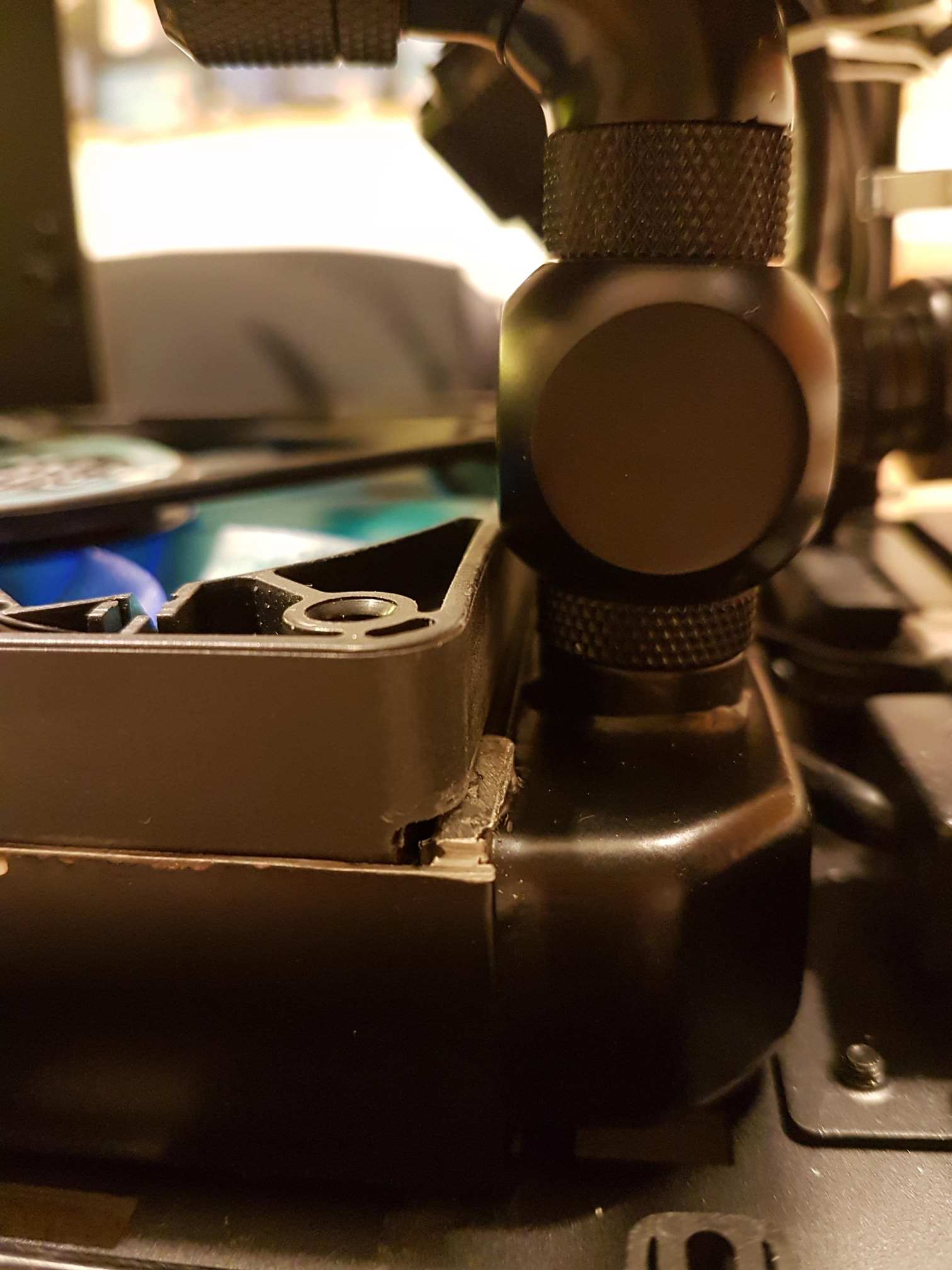

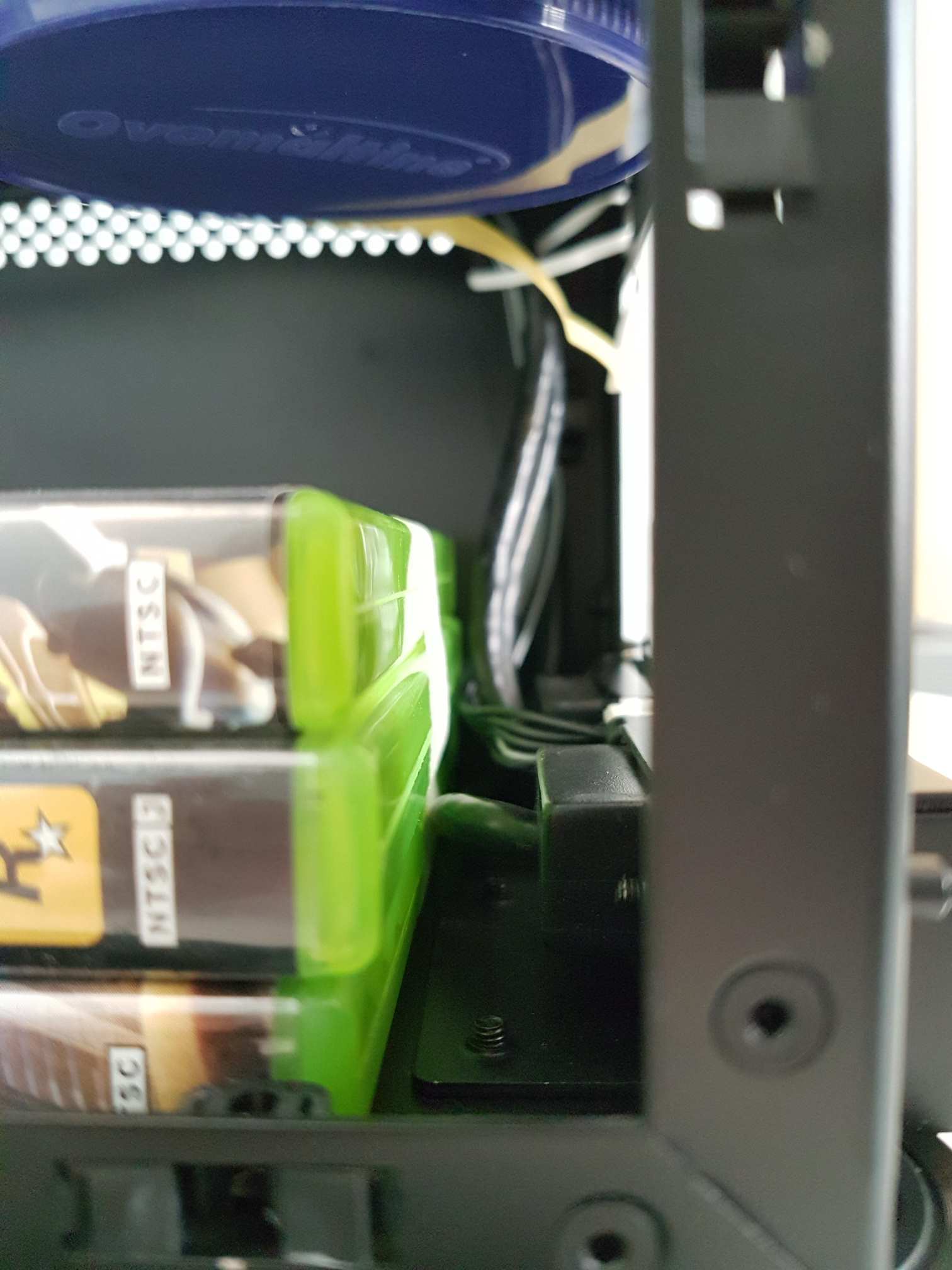

真係好窄, 唔係講笑.

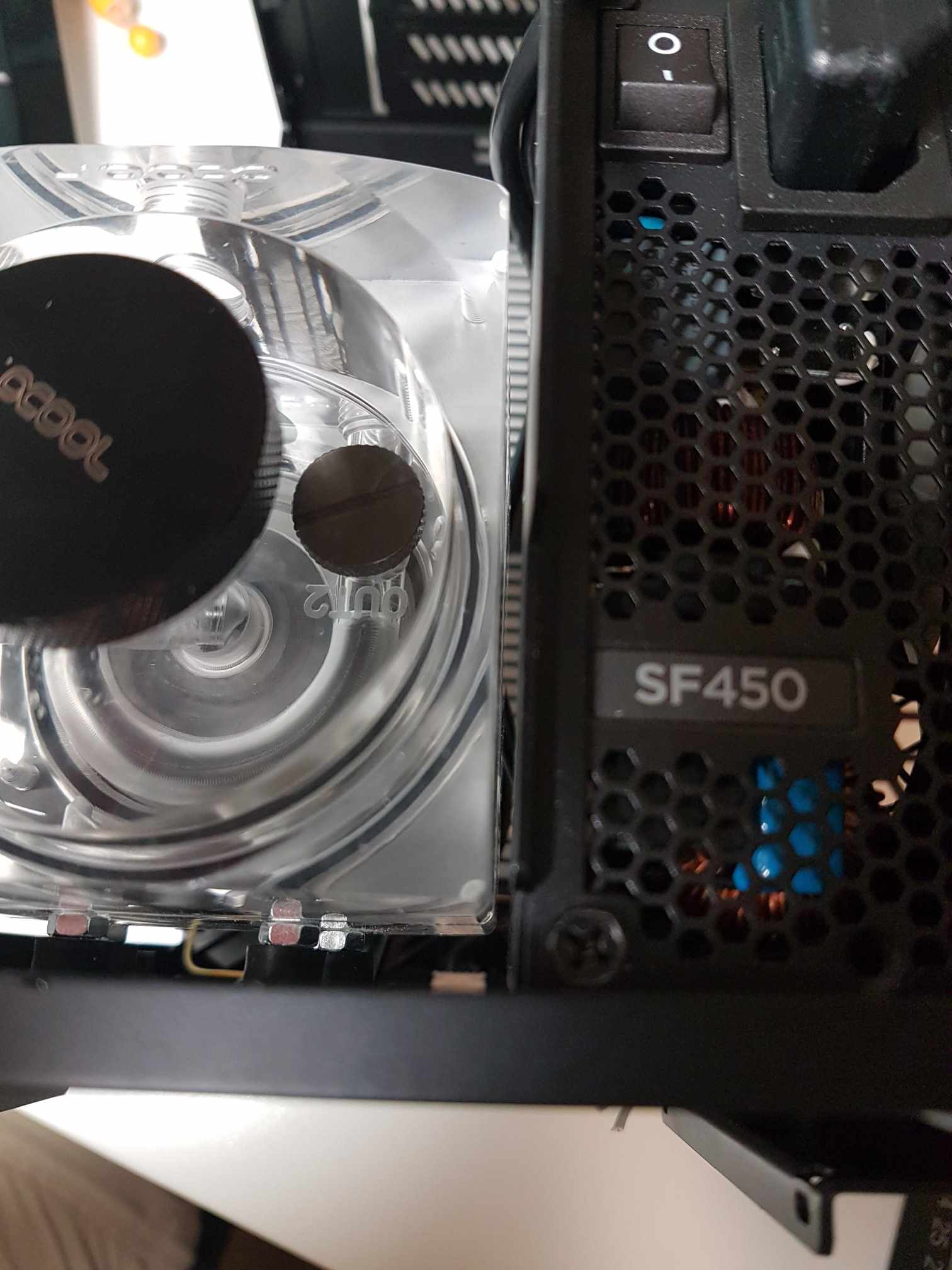

仲差少少.

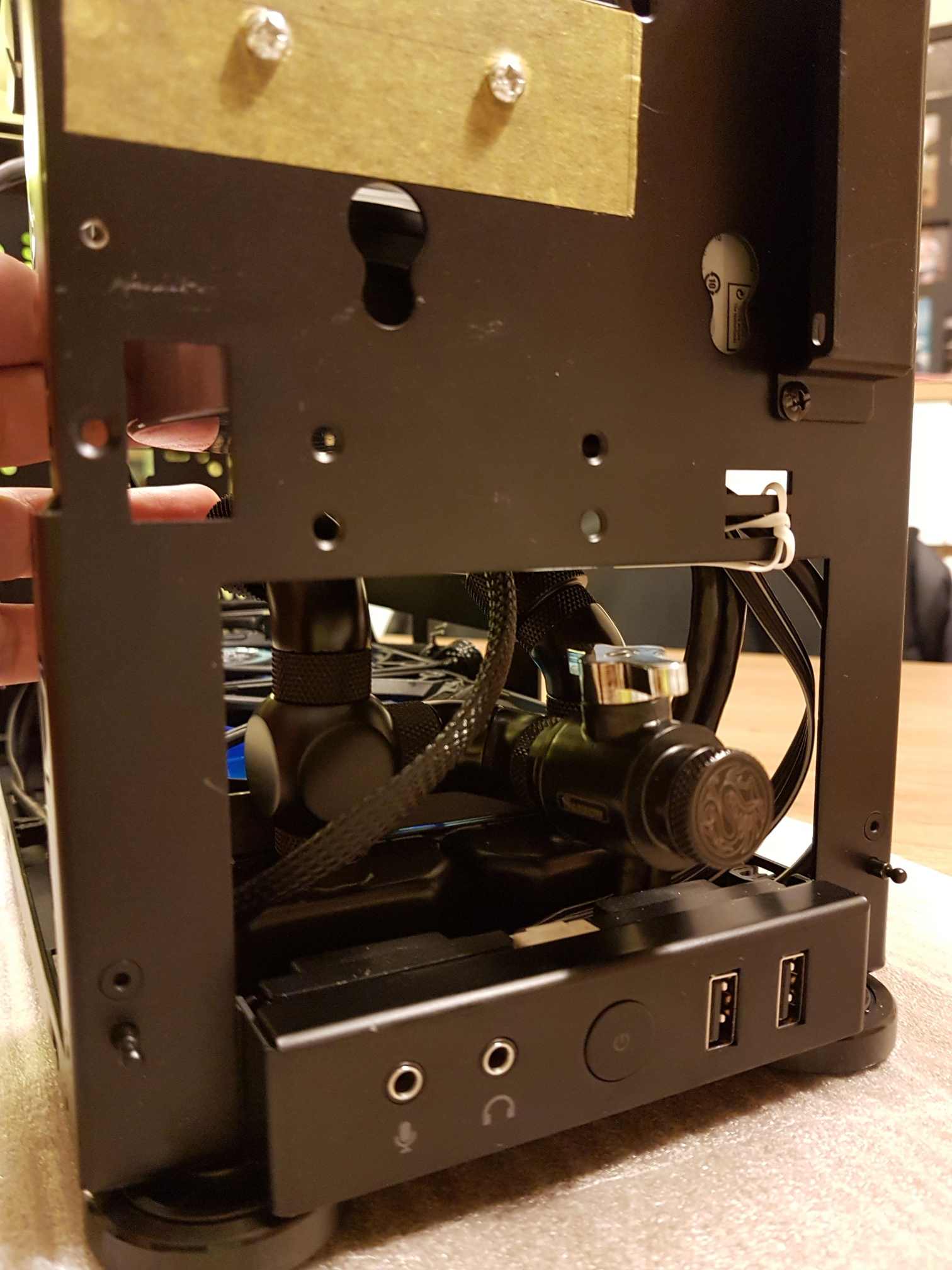

最後係要響前面USB 頭度做手腳, 刨走7mm O既膠殼...

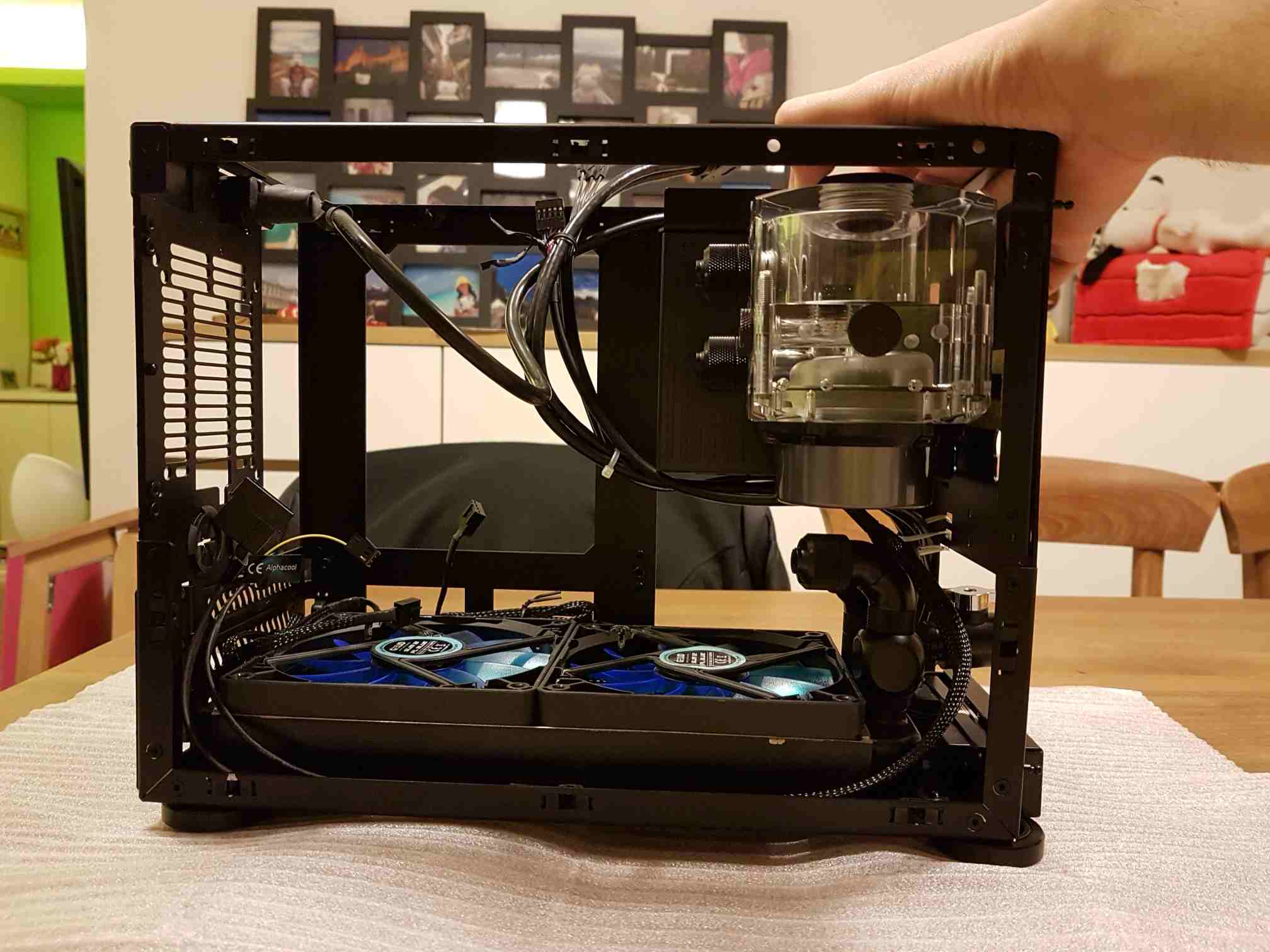

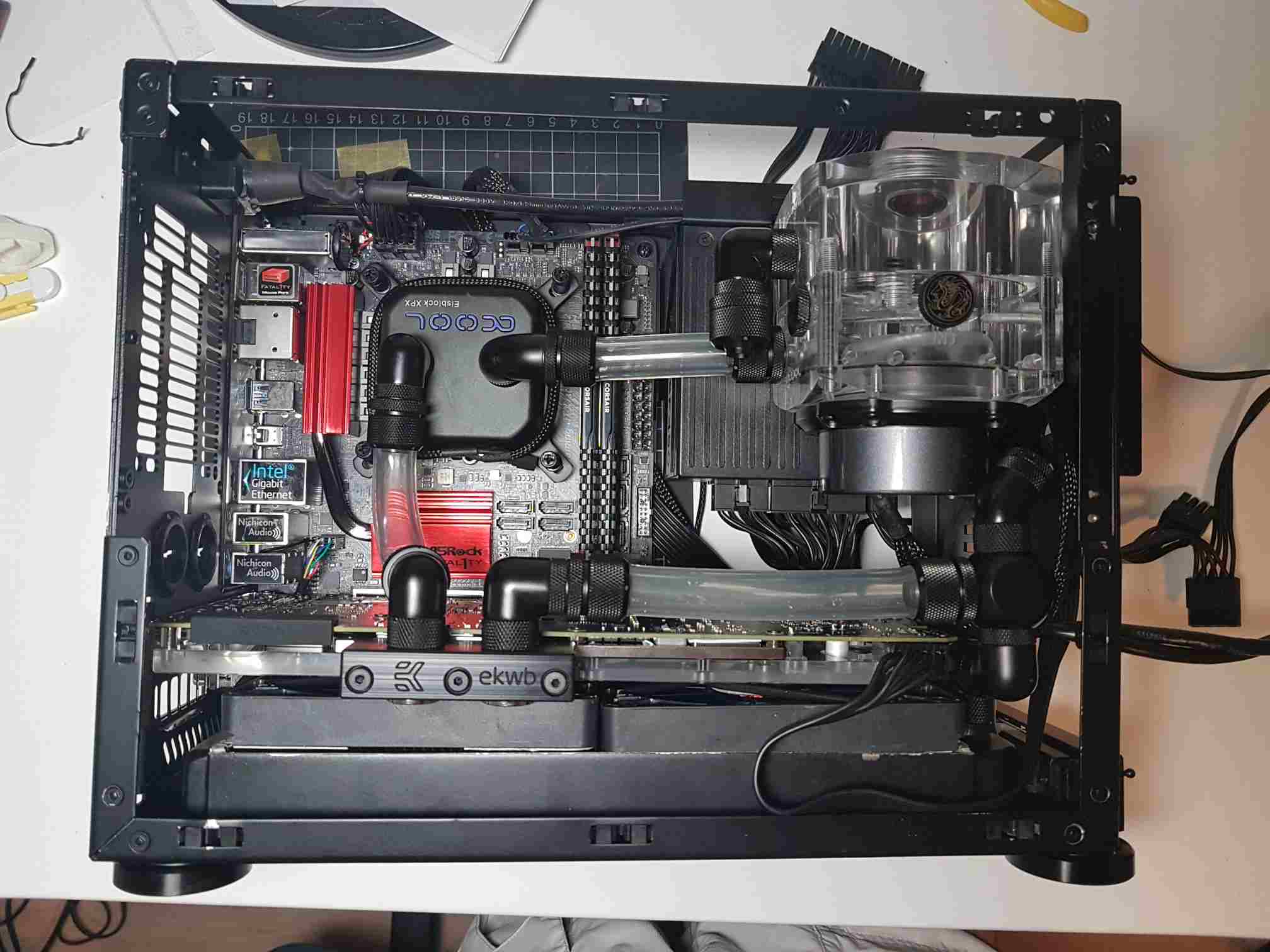

第一型態: 16mm 軟喉模式

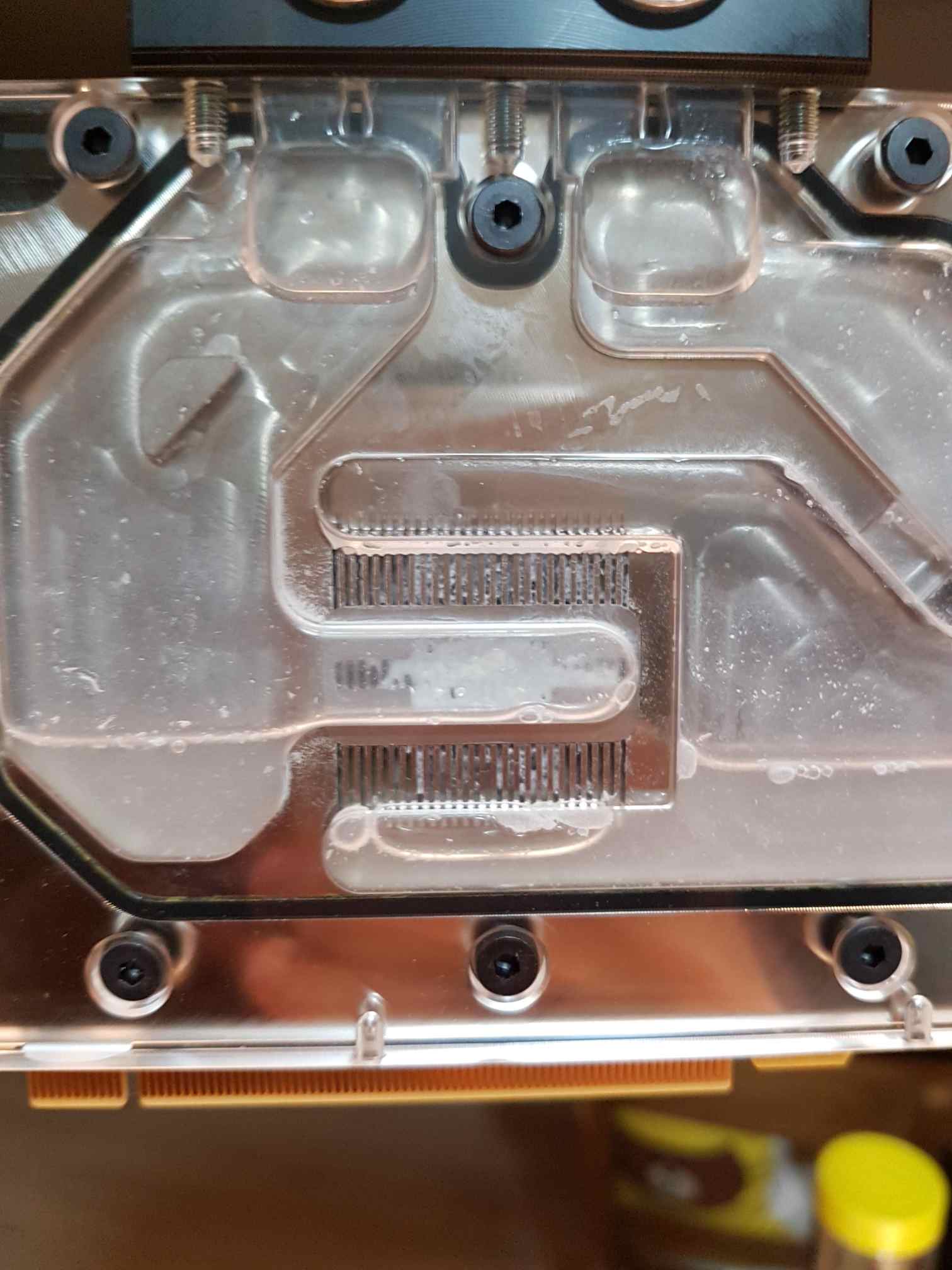

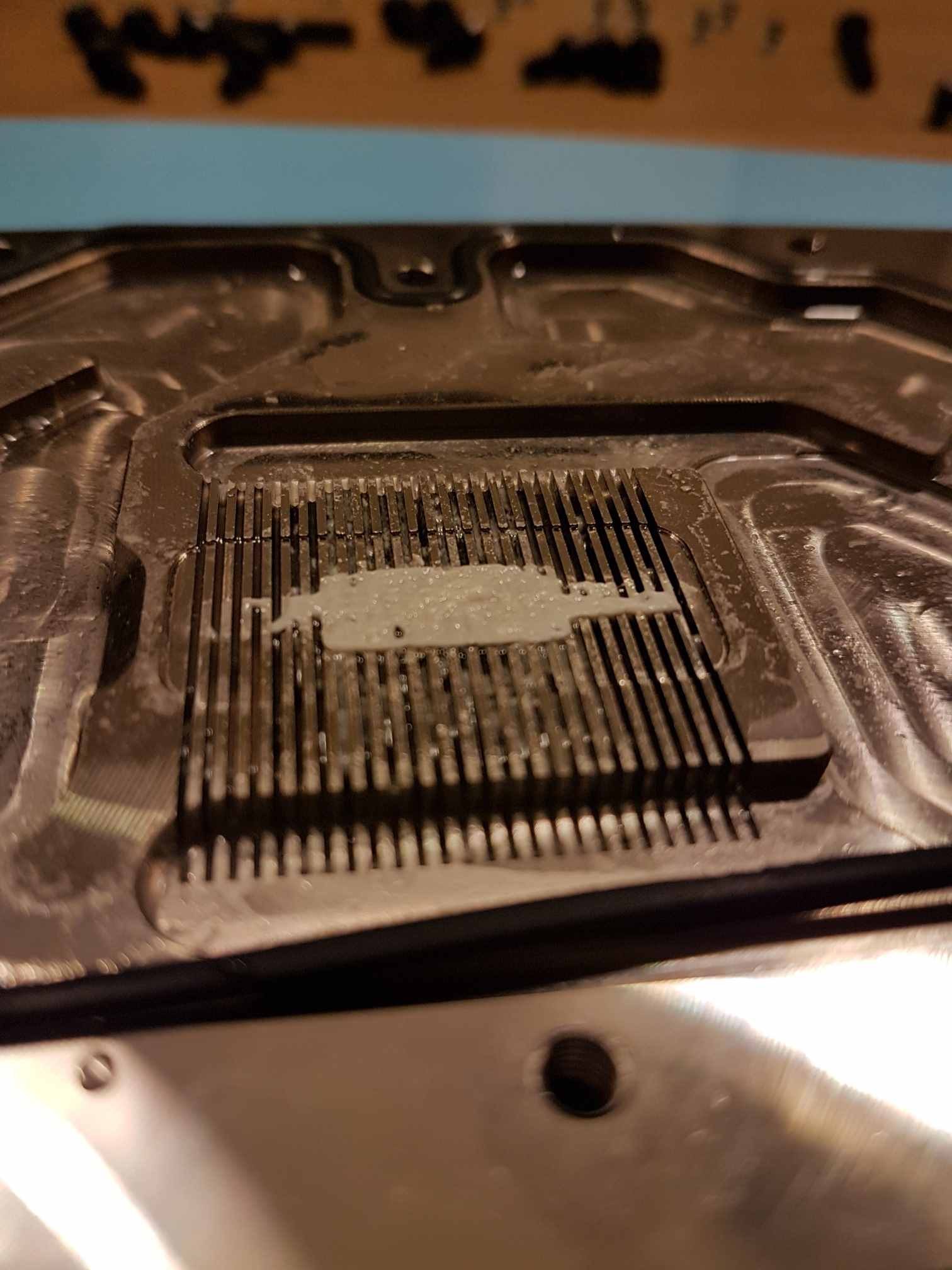

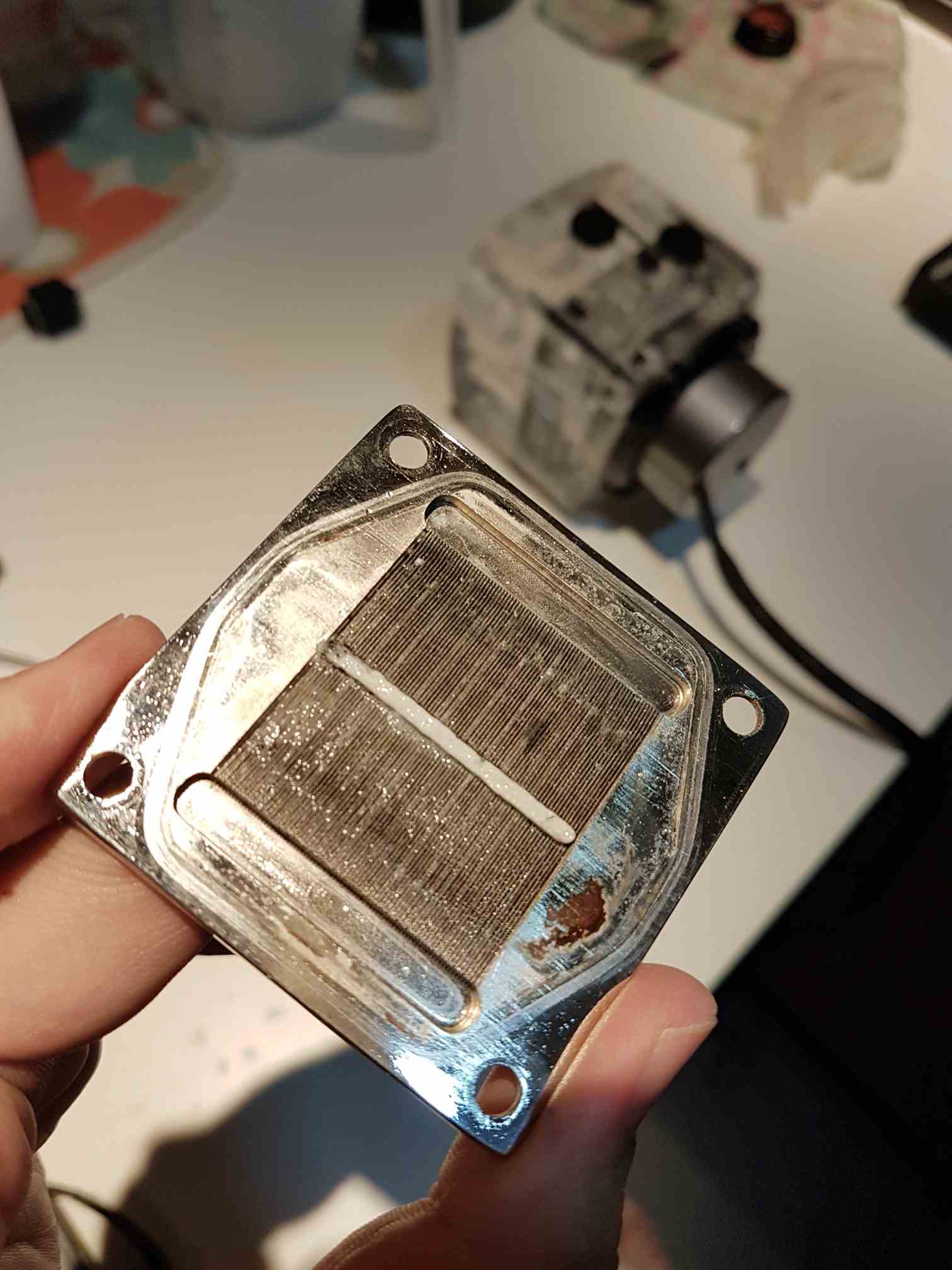

可惜, 有一次隻風扇卡住左, 唔轉, D 水超熱...唔係係咪因為 cheap 喉...好似煮晒D 塑化劑出黎, D 水渾濁晒, 仲變左多細粉末塞住晒所有冷頭
於是乎, 把心一橫, 轉做硬喉.
經過一番折磨, 又做多左手術反轉把風扇向下吹 (其實係一開始果陣 on 居)

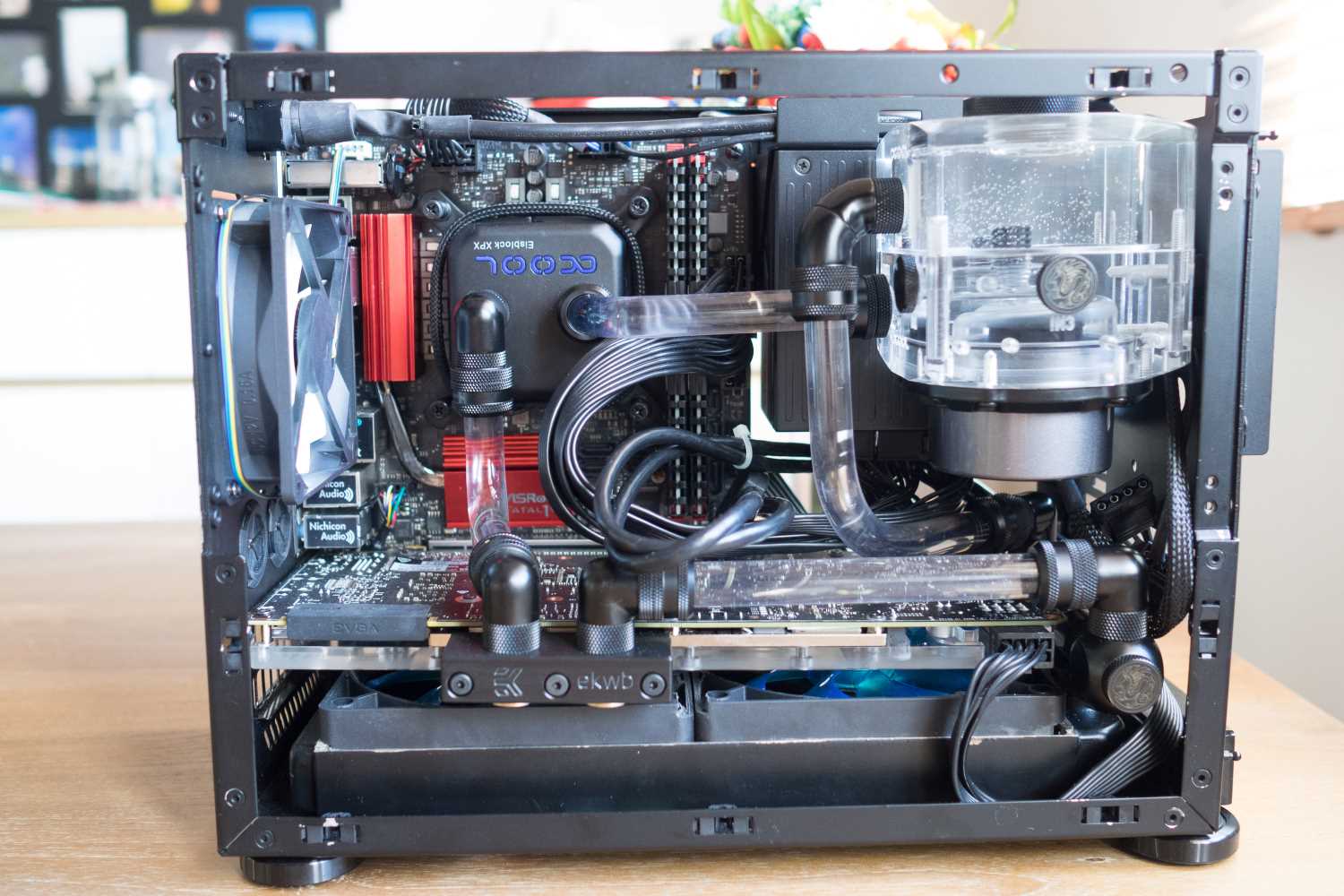

第二型態 : 14mm 硬喉

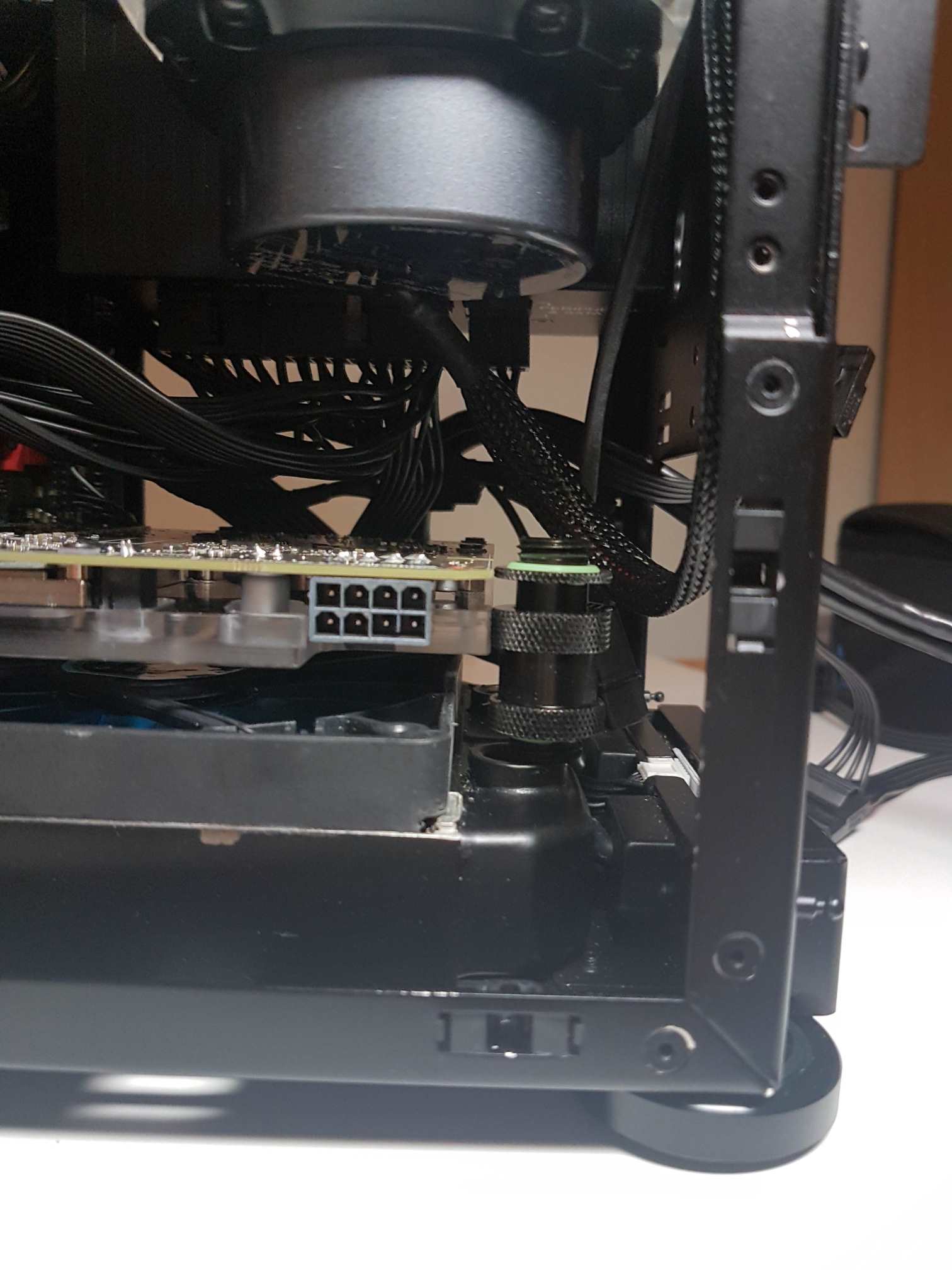

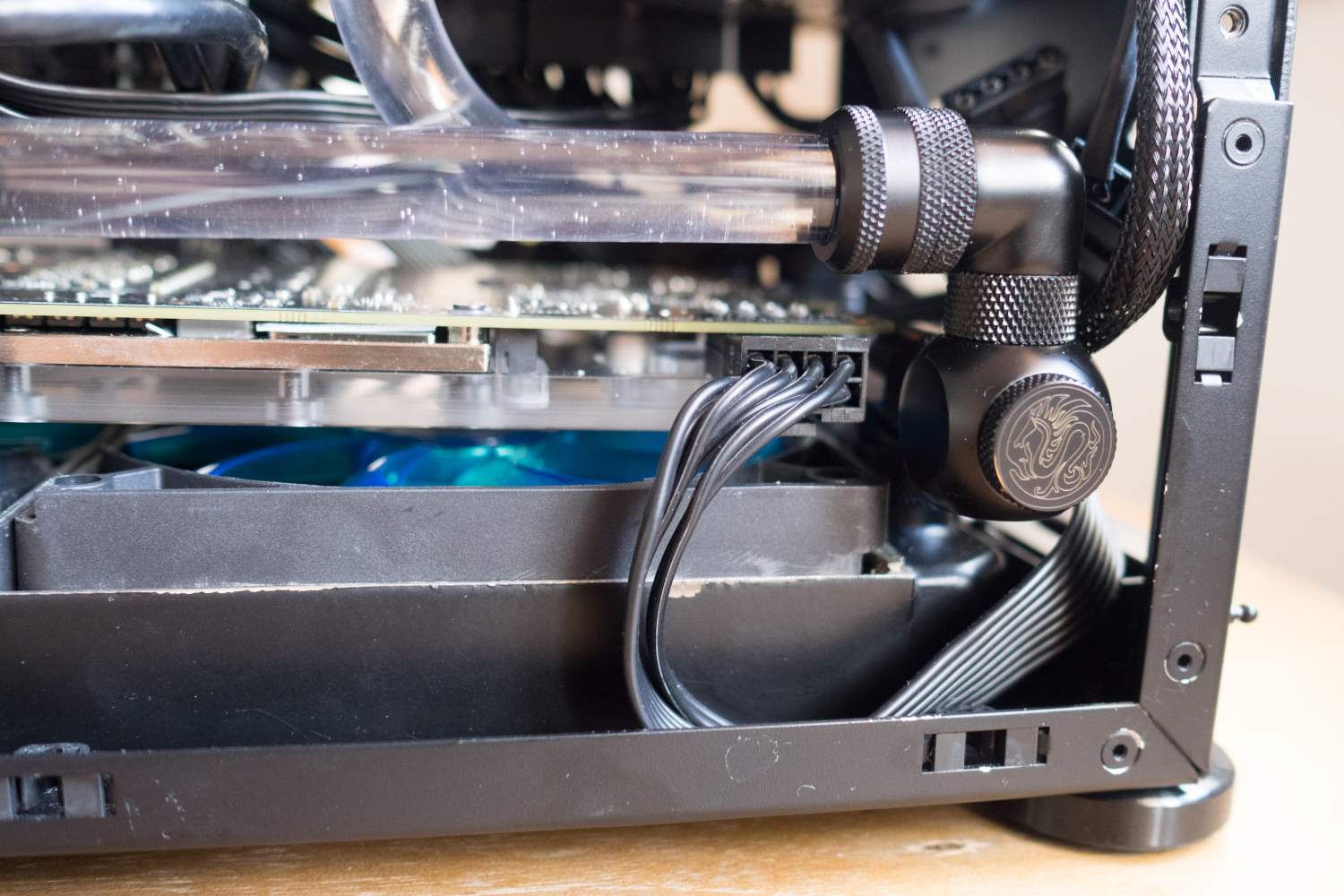

GPU 離風扇, 最多 5mm
圖片附件: p1.jpg (2017-8-21 09:38, 148.49 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2005869&k=81ddcce7dffafdbfb58fdfc419b84eac&t=1781581411&sid=1NGHlvqY2a
圖片附件: p2.jpg (2017-8-21 09:38, 145.39 KB) / 下載次數 28https://h0.hkepc.com/forum/attachment.php?aid=2005870&k=84de6efa69054abc4a76bedb134b824f&t=1781581411&sid=1NGHlvqY2a
圖片附件: p3.jpg (2017-8-21 09:38, 147.94 KB) / 下載次數 26https://h0.hkepc.com/forum/attachment.php?aid=2005871&k=055b8397d35ece6b74a05ce350a89e77&t=1781581411&sid=1NGHlvqY2a
圖片附件: p4.jpg (2017-8-21 09:38, 121.69 KB) / 下載次數 29https://h0.hkepc.com/forum/attachment.php?aid=2005872&k=da94cdcc37b6d79331a922ba09f0cc31&t=1781581411&sid=1NGHlvqY2a
圖片附件: p5.jpg (2017-8-21 09:38, 147.14 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2005873&k=d47abf7823b05ffebb7fd10a56023bf8&t=1781581411&sid=1NGHlvqY2a
圖片附件: p6.jpg (2017-8-21 09:38, 147.23 KB) / 下載次數 25https://h0.hkepc.com/forum/attachment.php?aid=2005874&k=880eef3553d201cc4e09356c67aaff3c&t=1781581411&sid=1NGHlvqY2a
圖片附件: p7.jpg (2017-8-21 09:38, 149.73 KB) / 下載次數 29https://h0.hkepc.com/forum/attachment.php?aid=2005875&k=734968e17db16b63625908ce98952892&t=1781581411&sid=1NGHlvqY2a
圖片附件: p8.jpg (2017-8-21 09:38, 146.43 KB) / 下載次數 30https://h0.hkepc.com/forum/attachment.php?aid=2005876&k=aabe91b569afc671f2390be85a175147&t=1781581411&sid=1NGHlvqY2a
圖片附件: p9.jpg (2017-8-21 09:38, 149.83 KB) / 下載次數 20https://h0.hkepc.com/forum/attachment.php?aid=2005877&k=df52bb5f8ed1d0491d9c2b2efe87be97&t=1781581411&sid=1NGHlvqY2a
圖片附件: p10.jpg (2017-8-21 09:38, 147.74 KB) / 下載次數 25https://h0.hkepc.com/forum/attachment.php?aid=2005878&k=2cc1bc4e54247059ac32d5ca6a34b249&t=1781581411&sid=1NGHlvqY2a
圖片附件: p11.jpg (2017-8-21 09:38, 145.48 KB) / 下載次數 28https://h0.hkepc.com/forum/attachment.php?aid=2005879&k=7cd226112b04dc8eb68d046a42538693&t=1781581411&sid=1NGHlvqY2a
圖片附件: p12.jpg (2017-8-21 09:38, 148.34 KB) / 下載次數 25https://h0.hkepc.com/forum/attachment.php?aid=2005880&k=ef13ed27fc4a7d00412c372e703c673b&t=1781581411&sid=1NGHlvqY2a
圖片附件: p13.jpg (2017-8-21 09:38, 139.08 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2005881&k=e57b718f7c72a298099080b1ed49b481&t=1781581411&sid=1NGHlvqY2a
圖片附件: p14.jpg (2017-8-21 09:38, 148.34 KB) / 下載次數 28https://h0.hkepc.com/forum/attachment.php?aid=2005882&k=a8fcbb9658f48255d466e869e8c6f238&t=1781581411&sid=1NGHlvqY2a
圖片附件: p15.jpg (2017-8-21 09:38, 148.65 KB) / 下載次數 18https://h0.hkepc.com/forum/attachment.php?aid=2005883&k=18bc2cb89e2d55826c0db0e0c972106f&t=1781581411&sid=1NGHlvqY2a
圖片附件: p16.jpg (2017-8-21 09:38, 148.58 KB) / 下載次數 26https://h0.hkepc.com/forum/attachment.php?aid=2005884&k=f6e68c9bf99b126e4916d4f596fb67d1&t=1781581411&sid=1NGHlvqY2a
圖片附件: p17.jpg (2017-8-21 09:38, 149.22 KB) / 下載次數 19https://h0.hkepc.com/forum/attachment.php?aid=2005885&k=adc70c99826d6481654989a107a1303a&t=1781581411&sid=1NGHlvqY2a
圖片附件: p18.jpg (2017-8-21 09:38, 146.57 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2005886&k=e139c17e601d0e96f8bb4a066a600f11&t=1781581411&sid=1NGHlvqY2a
圖片附件: p19.jpg (2017-8-21 09:38, 148.66 KB) / 下載次數 23https://h0.hkepc.com/forum/attachment.php?aid=2005887&k=aa042f4baba615387cd299949cebba1a&t=1781581411&sid=1NGHlvqY2a
圖片附件: p20.jpg (2017-8-21 09:38, 147.06 KB) / 下載次數 24https://h0.hkepc.com/forum/attachment.php?aid=2005888&k=0594152aa6c61813b0e13a6566936f3b&t=1781581411&sid=1NGHlvqY2a
圖片附件: p21.jpg (2017-8-21 09:38, 147.85 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2005889&k=23968645b37c40f463b962de0eea3f6f&t=1781581411&sid=1NGHlvqY2a
圖片附件: p22.jpg (2017-8-21 09:38, 145.57 KB) / 下載次數 22https://h0.hkepc.com/forum/attachment.php?aid=2005890&k=e9a0b8aa29f971a1c73c6ec01087d4ea&t=1781581411&sid=1NGHlvqY2a
圖片附件: p23.jpg (2017-8-21 09:38, 147.5 KB) / 下載次數 23https://h0.hkepc.com/forum/attachment.php?aid=2005891&k=b0c59c0c1221971b807661adae21b839&t=1781581411&sid=1NGHlvqY2a
作者: Pppk 時間: 2017-8-21 01:23
Ching，你D圖睇唔到

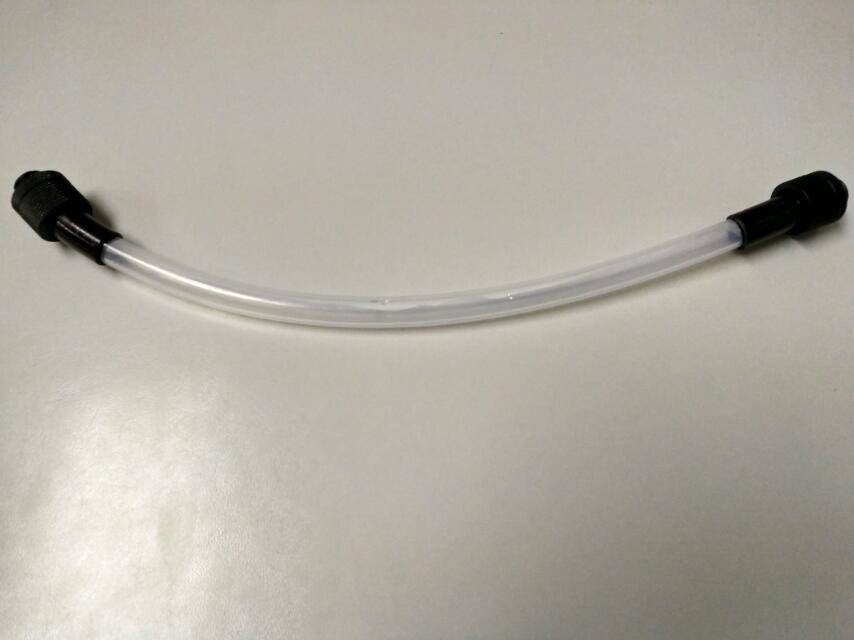

我先係新手，只係整咗條喉
圖片附件: IMG_20170821_011632_HDR.jpg (2017-8-21 01:22, 28.63 KB) / 下載次數 24https://h0.hkepc.com/forum/attachment.php?aid=2005834&k=beb8ed4b950c80f2dd80bb47eeb2d5c8&t=1781581411&sid=1NGHlvqY2a
作者: seed00 時間: 2017-8-21 02:21
唔可以就咁link啲圖過黎, btw我用緊imgbb, 感覺幾好用
作者: seed00 時間: 2017-8-21 02:25
btw itx上水真係考耐性到一個點...
我都中晒毒想幫我女人部rvz02上水, 但真心諗唔掂, 可能要換rvz03先上到 (諗唔掂個排點放sosad
作者: seed00 時間: 2017-8-21 02:26
回覆 2# Pppk
度好位整好啲喉其實都唔差
軟喉仲好預啲, 多左少少都唔驚
作者: LoneGumMan 時間: 2017-8-21 09:44
hkepc 好似俾 imgur block 左.... 同一條URL 響外國好地地..
upload 左啲圖上黎epc ..
作者: pasupasu105 時間: 2017-8-21 12:48
張卡尾位好似墮左落黎
搵野頂住會好D
作者: LoneGumMan 時間: 2017-8-21 13:19
張卡尾位好似墮左落黎
搵野頂住會好D
pasupasu105 發表於 2017-8-21 12:48
好眼力.
有冇乜野工具可以介紹下?
作者: seed00 時間: 2017-8-21 15:15
回覆 8# LoneGumMan
夠克難就cut一截硬管攝位
始終無位落頂
作者: pasupasu105 時間: 2017-8-21 15:17
回覆 8# LoneGumMan
其實頂到,咩都得
我見有人用LEGO
作者: LoneGumMan 時間: 2017-8-21 17:29
回覆 LoneGumMan
夠克難就cut一截硬管攝位
始終無位落頂
seed00 發表於 2017-8-21 15:15
好提議.
