作者: Deep Sea 時間: 2019-1-23 10:19 標題: LSI 9271 8i Raid Card 散熱大作戰
用過 LSI raid card 的網友都知道，效能雖然好，但熱量十分驚人，原廠只用小小一片3cm x 6cm 散熱鋁片，運作時長期保持在 70度以上高温。
小弟由 9260 升級 9271 Raid Card ，上機前先在新咔散熱做一點功夫。

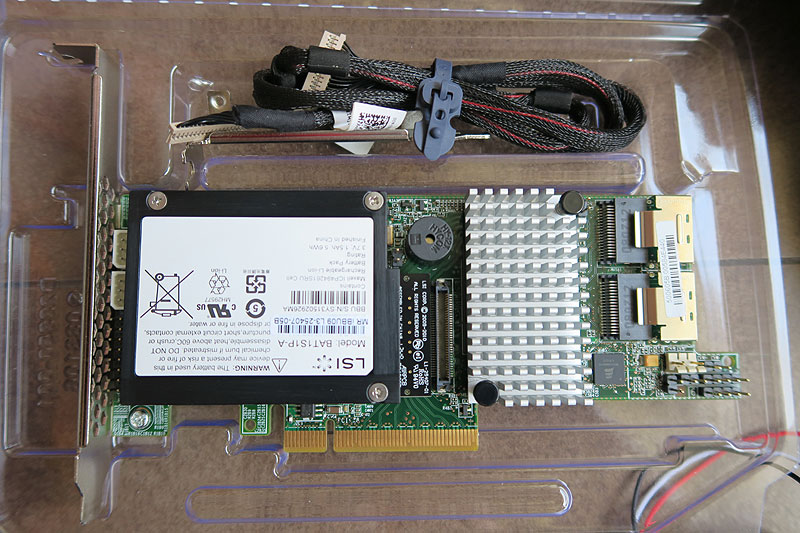

今次改造散熱的火熱主角
圖片附件: IMG_3372.jpg (2019-1-23 10:17, 128.76 KB) / 下載次數 71https://h0.hkepc.com/forum/attachment.php?aid=2106514&k=3ab2f1aba6fa05ee1ce9953eb83c1013&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:20

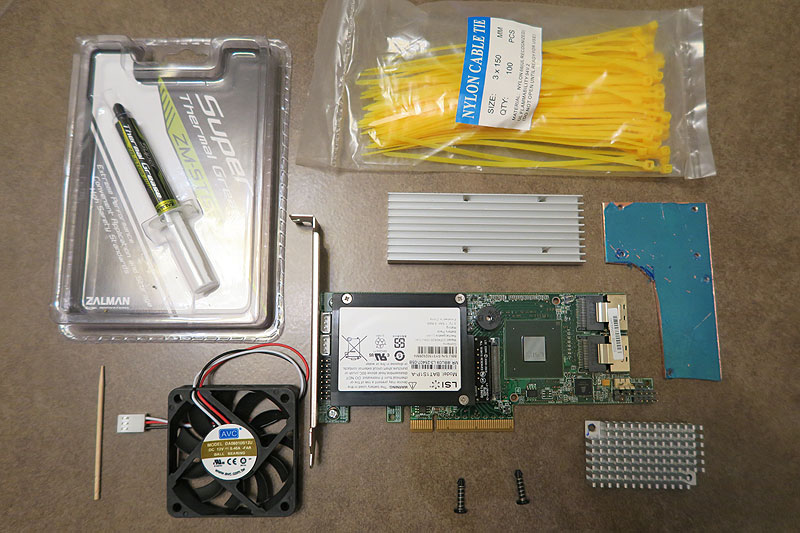

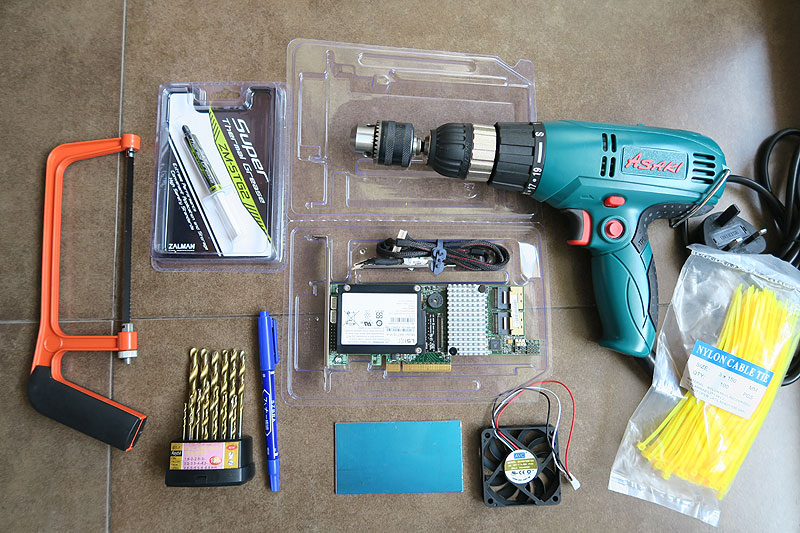

所用功具和零件
圖片附件: IMG_3378.jpg (2019-1-23 10:20, 144.39 KB) / 下載次數 53https://h0.hkepc.com/forum/attachment.php?aid=2106515&k=c2454854627fa80a2d74cf593795922f&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:25

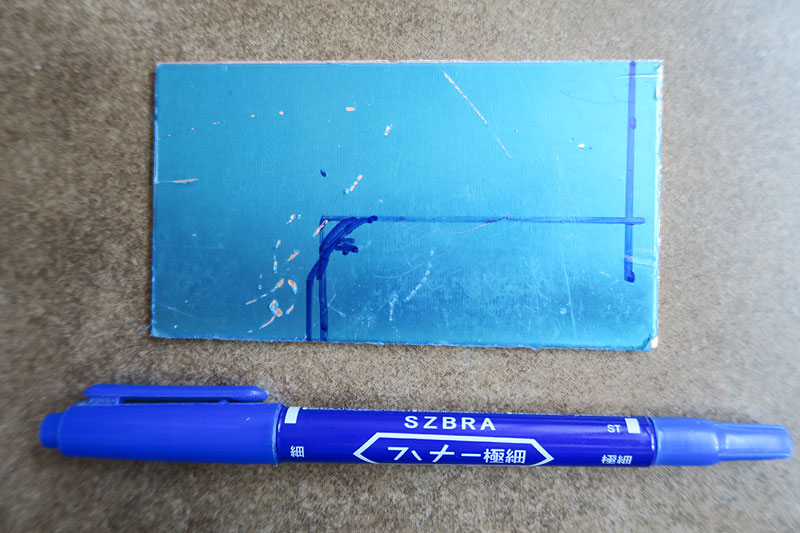

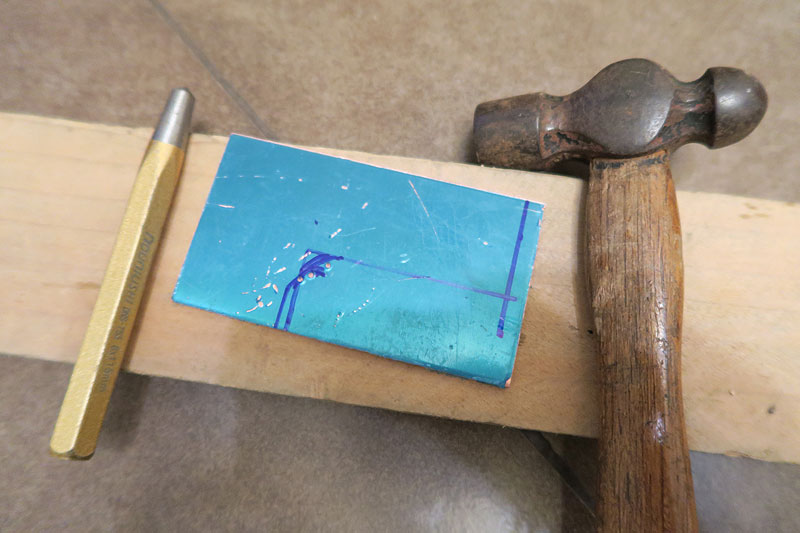

在淘宝買了塊 5cm x 10cm x 2mm 銅片，用筆在銅片上畫出要切割的圖型。
圖片附件: IMG_3377.jpg (2019-1-23 10:22, 96.53 KB) / 下載次數 51https://h0.hkepc.com/forum/attachment.php?aid=2106517&k=5a530564ffd9a6492ceacf4cc04afd19&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:27
用賓子和鎚仔
圖片附件: IMG_3380.jpg (2019-1-23 10:26, 71.06 KB) / 下載次數 58https://h0.hkepc.com/forum/attachment.php?aid=2106518&k=ff374cc4c7289d1e5dfb4d2924dc3869&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:28

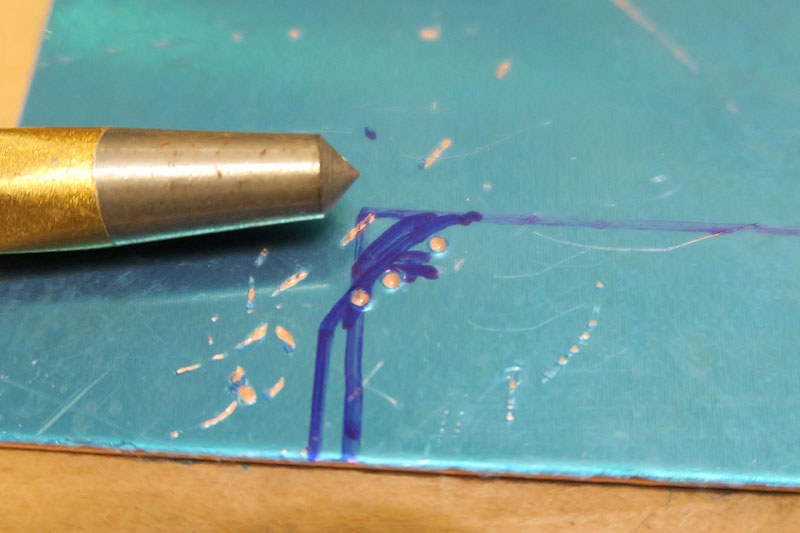

在轉角位打上記號
圖片附件: IMG_3383.jpg (2019-1-23 10:27, 57.35 KB) / 下載次數 62https://h0.hkepc.com/forum/attachment.php?aid=2106519&k=e1a55441f318aa206820f8d8899409ab&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:31

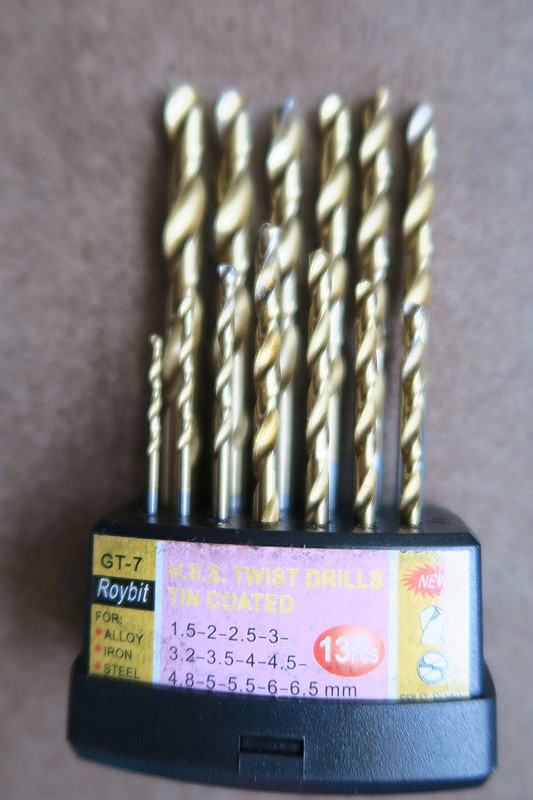

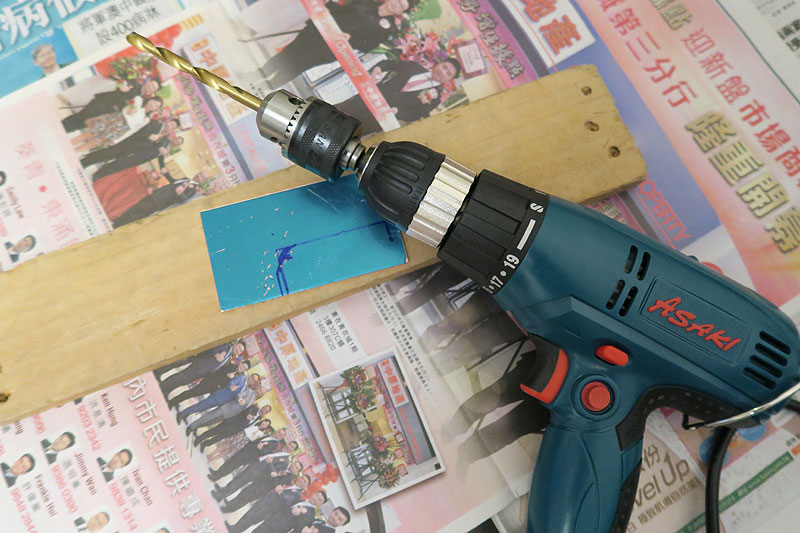

用普通鋒鋼鑽咀
圖片附件: IMG_3384.jpg (2019-1-23 10:29, 107.07 KB) / 下載次數 71https://h0.hkepc.com/forum/attachment.php?aid=2106520&k=8b152e619f83e80dfc5e804cc9f0a9d8&t=1783374362&sid=kjGCBpHV3G
圖片附件: IMG_3375.jpg (2019-1-23 10:30, 97.75 KB) / 下載次數 62https://h0.hkepc.com/forum/attachment.php?aid=2106521&k=ebdf5574928dae9842a74844bbd99fba&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:34

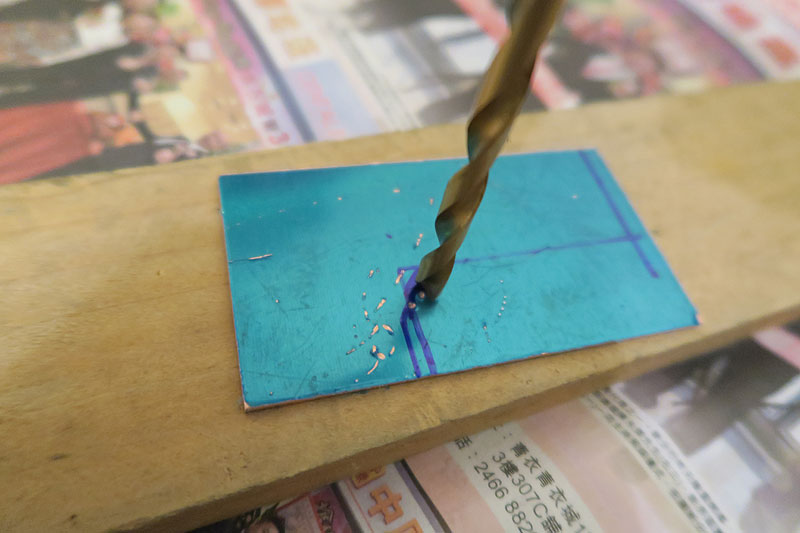

用 4mm 鑽咀在記號上鑽下去，銅十分軟和低硬度，很容易便鑽穿。
圖片附件: IMG_3385.jpg (2019-1-23 10:32, 58.75 KB) / 下載次數 77https://h0.hkepc.com/forum/attachment.php?aid=2106522&k=bc35a345e51ba208258341e9719349dd&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:35

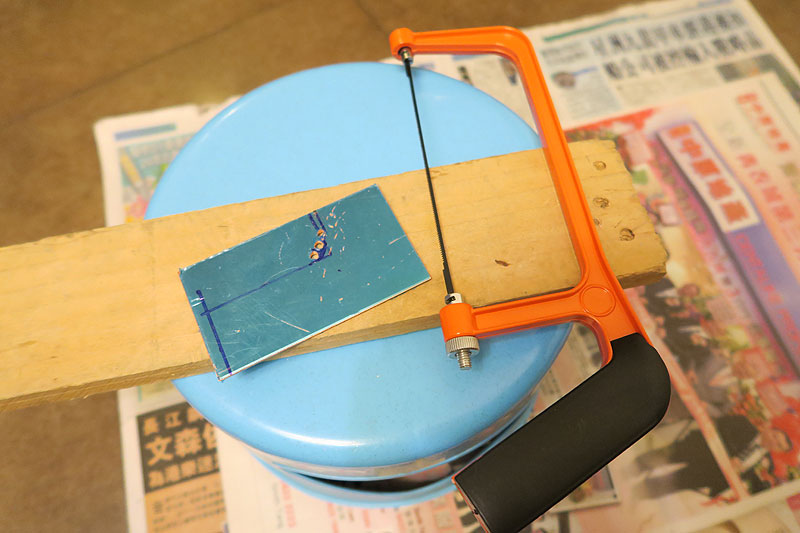

6寸小手工鋸上場
圖片附件: IMG_3387.jpg (2019-1-23 10:35, 75.01 KB) / 下載次數 64https://h0.hkepc.com/forum/attachment.php?aid=2106523&k=c3cadc8d028157dc29a9ef3746b2ce33&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:38

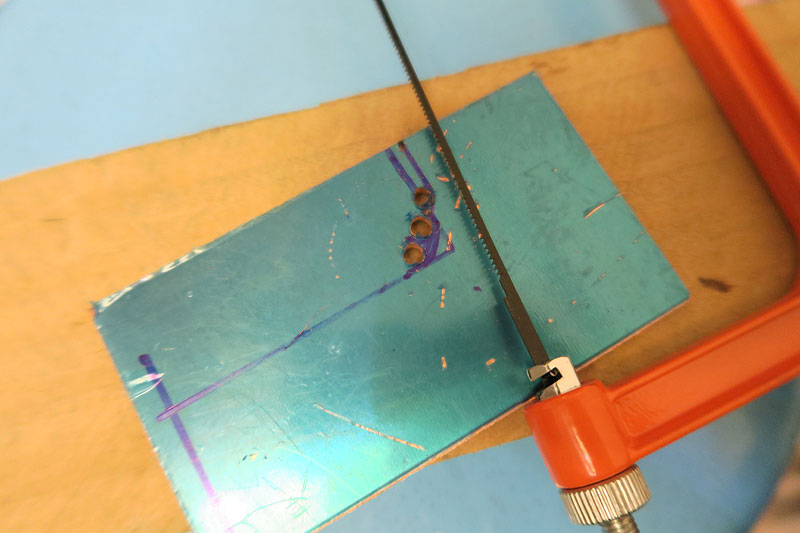

用密齒金屬專用鋸齒，沿線很快便鋸走。
圖片附件: IMG_3388.jpg (2019-1-23 10:36, 59 KB) / 下載次數 80https://h0.hkepc.com/forum/attachment.php?aid=2106524&k=422d688f9f8b89095789d5f479e48a00&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:41

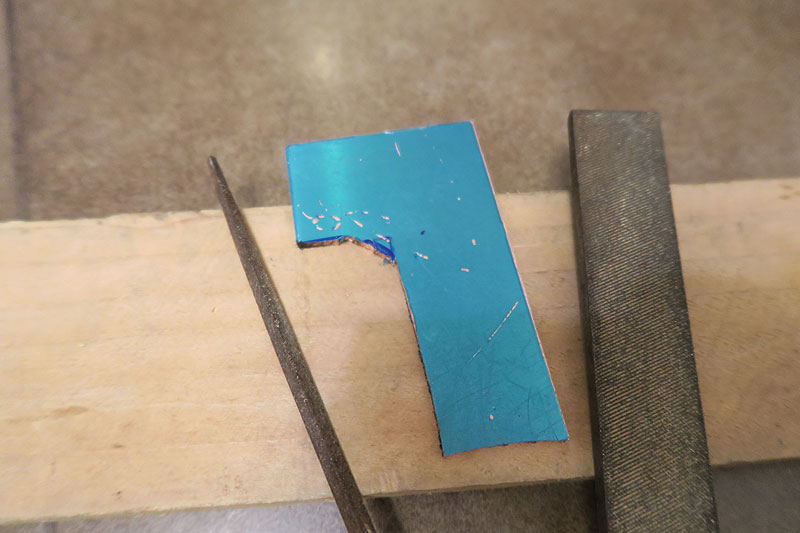

雖然銅很軟，但鑽和鋸完後，還需用工具錯走利邊。
圖片附件: IMG_3389.jpg (2019-1-23 10:38, 63.79 KB) / 下載次數 65https://h0.hkepc.com/forum/attachment.php?aid=2106525&k=e978f3a0d59aa52437fbf78aa1debf2e&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:42

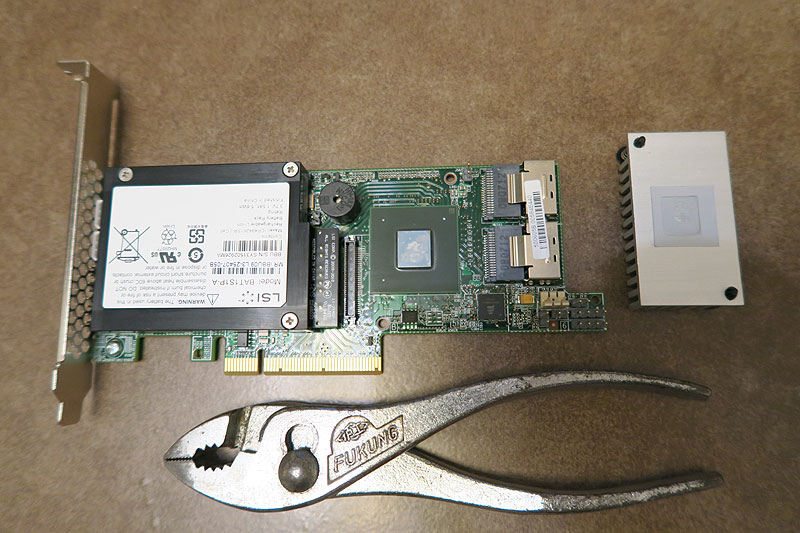

用鉗把咔上膠針拔走
圖片附件: IMG_3390.jpg (2019-1-23 10:41, 108.91 KB) / 下載次數 45https://h0.hkepc.com/forum/attachment.php?aid=2106526&k=410b0a6d53cd1342961c05c3ae41fbe1&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:44

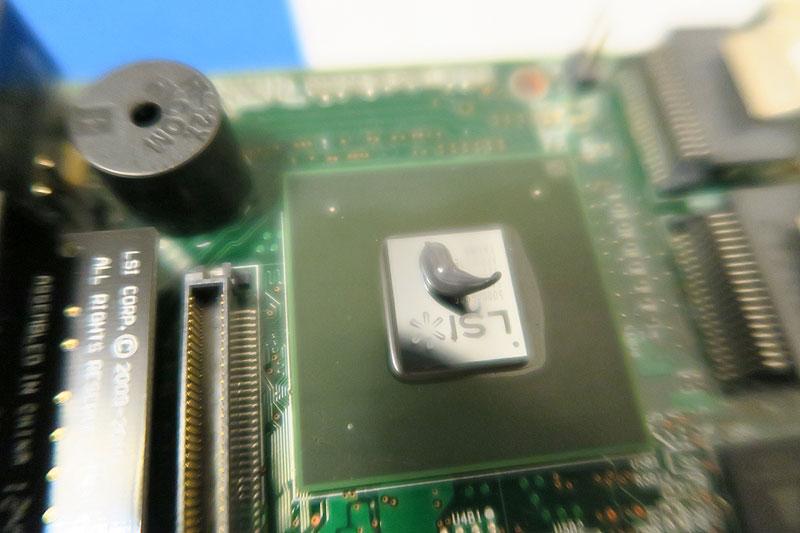

核心上原廠用散熱膠
圖片附件: IMG_3392.jpg (2019-1-23 10:43, 104.08 KB) / 下載次數 59https://h0.hkepc.com/forum/attachment.php?aid=2106527&k=f888a0a0d011e4e4588c8f3da04b3ac7&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:46
先用鏟把鋁散熱片上的散熱膠鏟走
圖片附件: IMG_3393.jpg (2019-1-23 10:45, 75.04 KB) / 下載次數 41https://h0.hkepc.com/forum/attachment.php?aid=2106528&k=cce41e8baf6d894985c5dfd9c8f74665&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:48

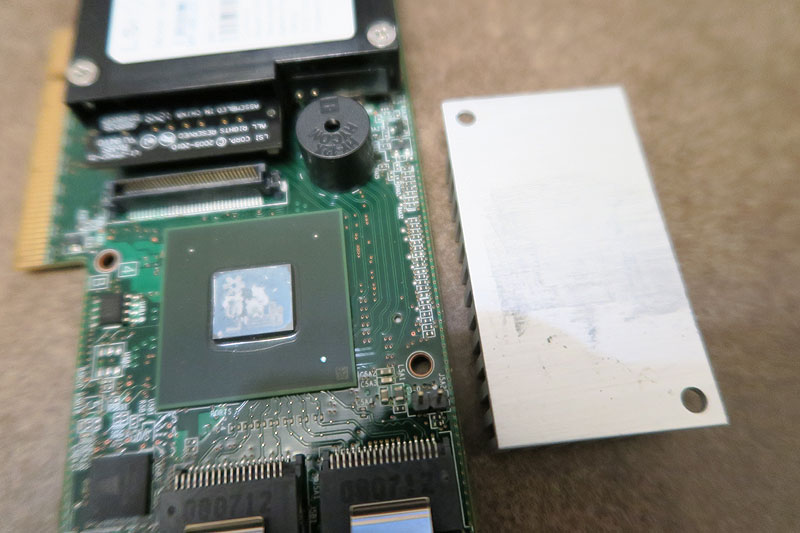

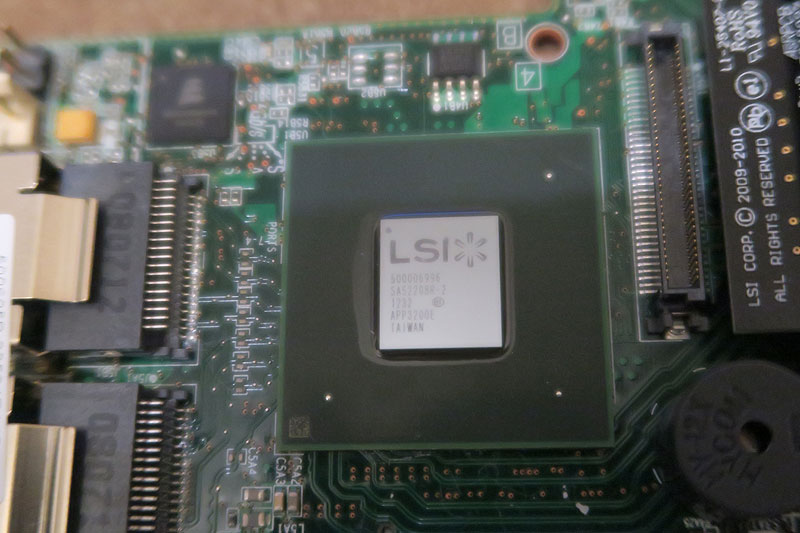

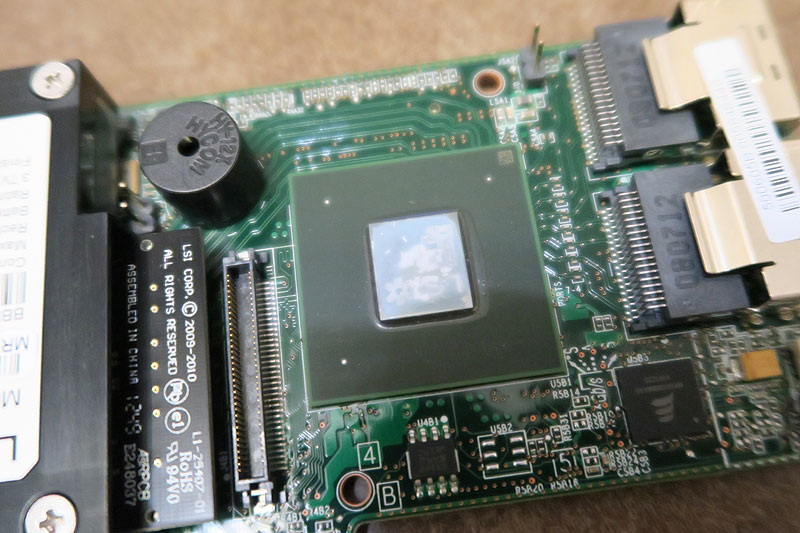

再用酒精棉花清潔餘下膠積
圖片附件: IMG_3395.jpg (2019-1-23 10:46, 81.16 KB) / 下載次數 39https://h0.hkepc.com/forum/attachment.php?aid=2106529&k=6180b331b0e9ea759c50295e45189e37&t=1783374362&sid=kjGCBpHV3G
圖片附件: IMG_3397.jpg (2019-1-23 10:47, 39.09 KB) / 下載次數 61https://h0.hkepc.com/forum/attachment.php?aid=2106530&k=ec313fab27b731c32482df4d72ca12a3&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:51
除了原廠散熱片，打算額外加條 7cm x 4cm x 1cm 散熱鋁片。
圖片附件: IMG_3398.jpg (2019-1-23 10:48, 92.96 KB) / 下載次數 41https://h0.hkepc.com/forum/attachment.php?aid=2106531&k=187de7ee014e71f00ccb5da49e6ecd3a&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:52

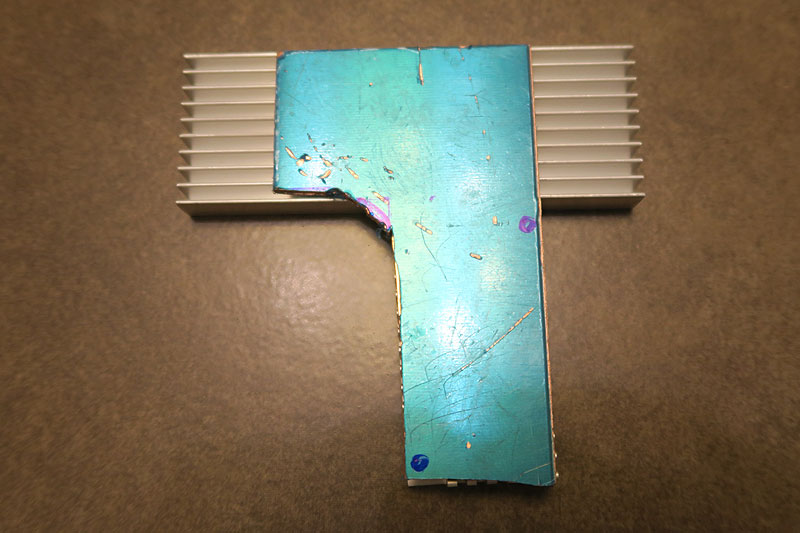

安裝位置
圖片附件: IMG_3399.jpg (2019-1-23 10:52, 70.3 KB) / 下載次數 38https://h0.hkepc.com/forum/attachment.php?aid=2106532&k=4432182b82ce0fdb50361db71e685c40&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:54

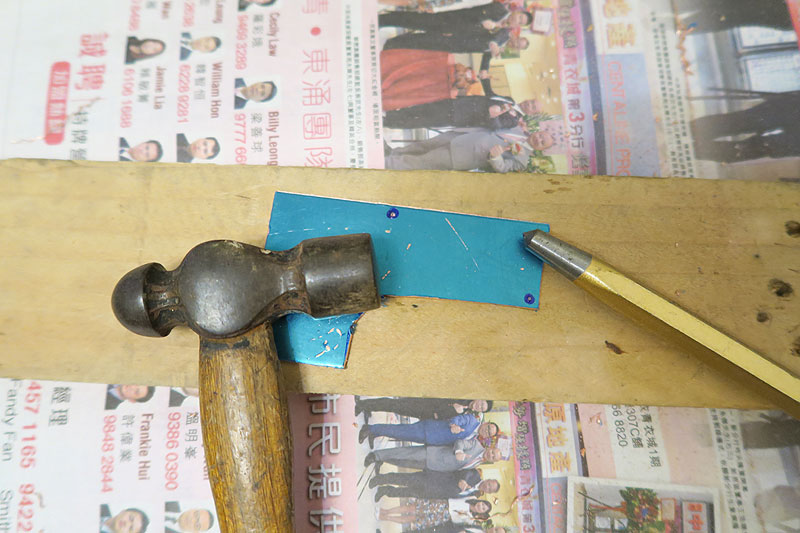

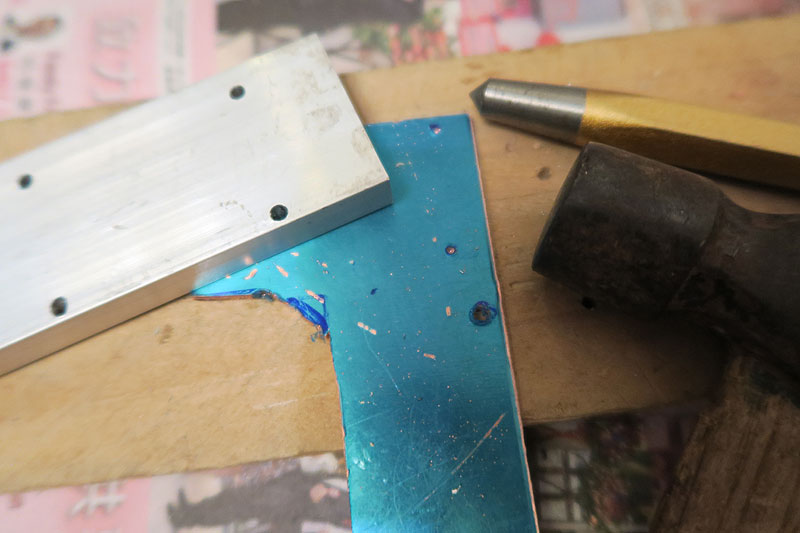

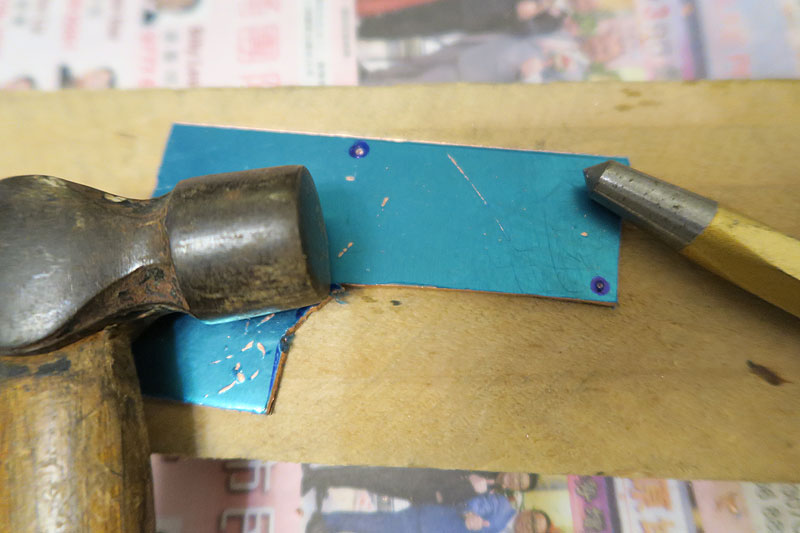

用賓子和鎚仔打上需要開孔的位置
圖片附件: IMG_3400.jpg (2019-1-23 10:53, 67.86 KB) / 下載次數 40https://h0.hkepc.com/forum/attachment.php?aid=2106533&k=4403ac475da73e5596b225f8ff883b4b&t=1783374362&sid=kjGCBpHV3G
圖片附件: IMG_3401.jpg (2019-1-23 10:53, 94.53 KB) / 下載次數 42https://h0.hkepc.com/forum/attachment.php?aid=2106534&k=adc2c00dd7c06b1c1de21f2ed971ad39&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:56

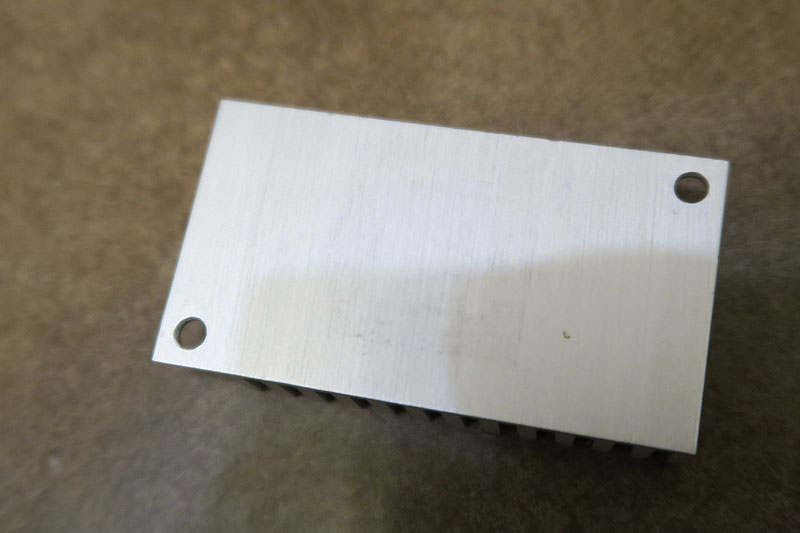

在散熱鋁片和銅片用 3mm 鑽咀開孔
圖片附件: IMG_3402.jpg (2019-1-23 10:55, 58.36 KB) / 下載次數 42https://h0.hkepc.com/forum/attachment.php?aid=2106536&k=c18be1e2b0b78fb274cc5e6be33a076c&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:58

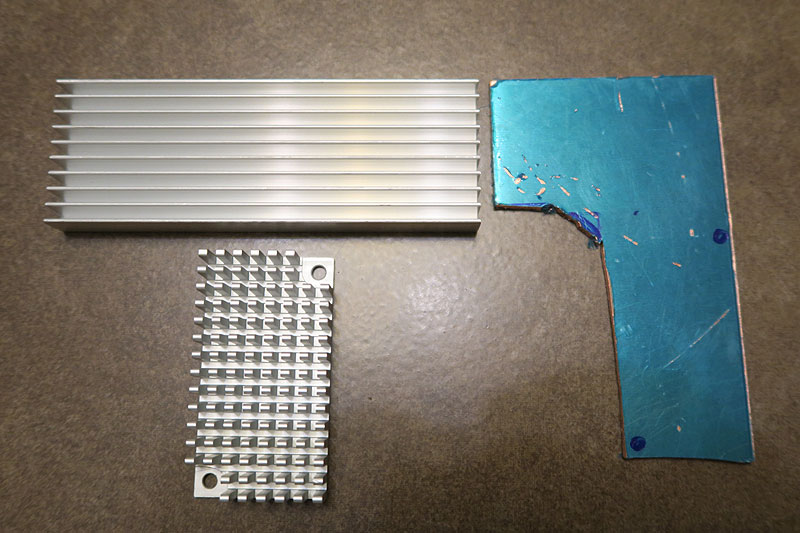

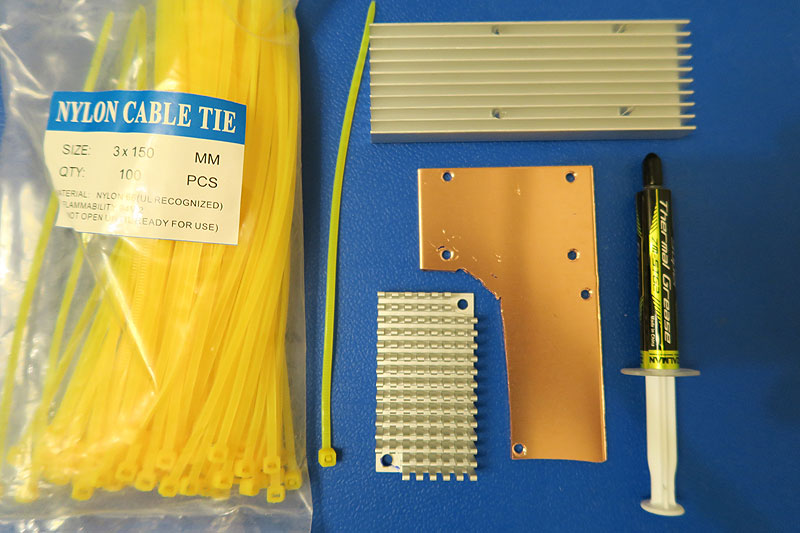

金工已經完成
圖片附件: IMG_3405.jpg (2019-1-23 10:57, 113.2 KB) / 下載次數 54https://h0.hkepc.com/forum/attachment.php?aid=2106537&k=1fbfc63f9451563b01b0fb6a7ab09b1d&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 10:59
下一步組合散熱片
圖片附件: IMG_3407.jpg (2019-1-23 10:58, 90.61 KB) / 下載次數 42https://h0.hkepc.com/forum/attachment.php?aid=2106538&k=8140f0406d6821ab5e92373db53c56f6&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:01

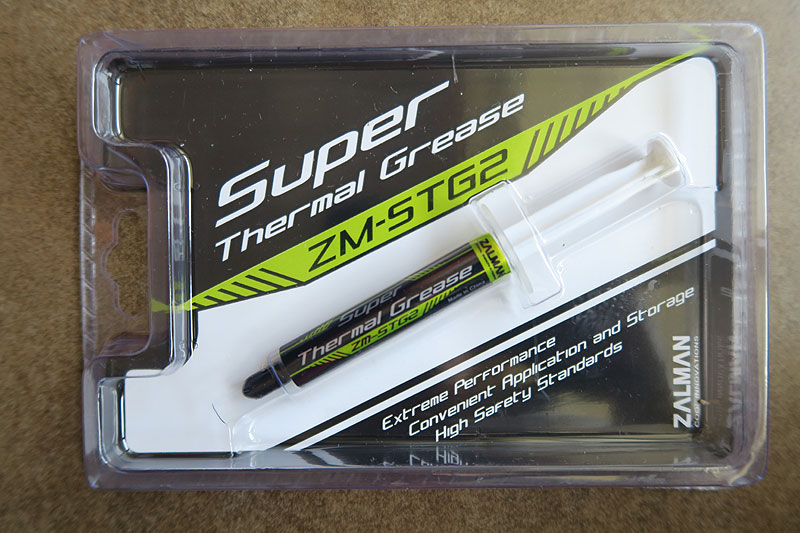

今次選用的散熱膏 Super Thermal Grease ZM-STG2
圖片附件: IMG_3374.jpg (2019-1-23 10:59, 107.61 KB) / 下載次數 42https://h0.hkepc.com/forum/attachment.php?aid=2106539&k=a926f5ea6646e4e77da105bdc43328ca&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:03

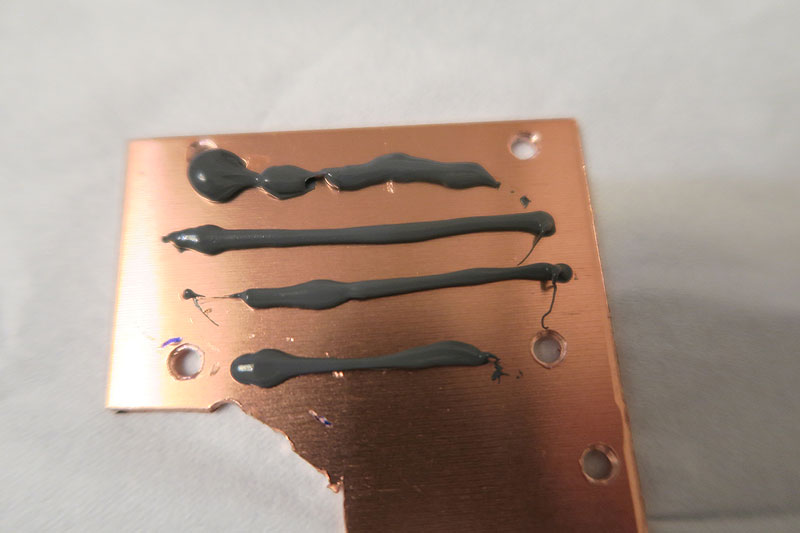

先在 2mm 銅片上擦上一點散熱膏
圖片附件: IMG_3408.jpg (2019-1-23 11:02, 43.18 KB) / 下載次數 47https://h0.hkepc.com/forum/attachment.php?aid=2106540&k=f937c3a5fca26d25403398e4d5ef0960&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:05
原廠散熱鋁片也荼上散熱膏
圖片附件: IMG_3409.jpg (2019-1-23 11:04, 80.45 KB) / 下載次數 46https://h0.hkepc.com/forum/attachment.php?aid=2106541&k=b9fd3d167be04a3c4ca4502db6773aae&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:07

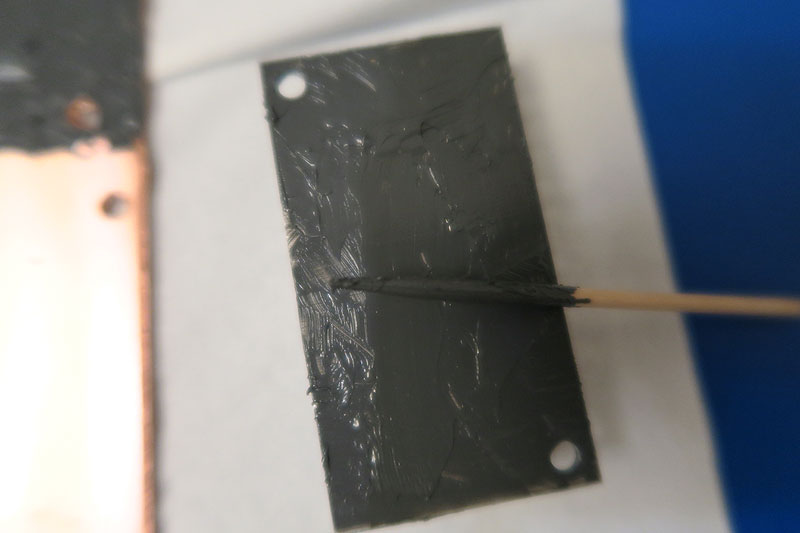

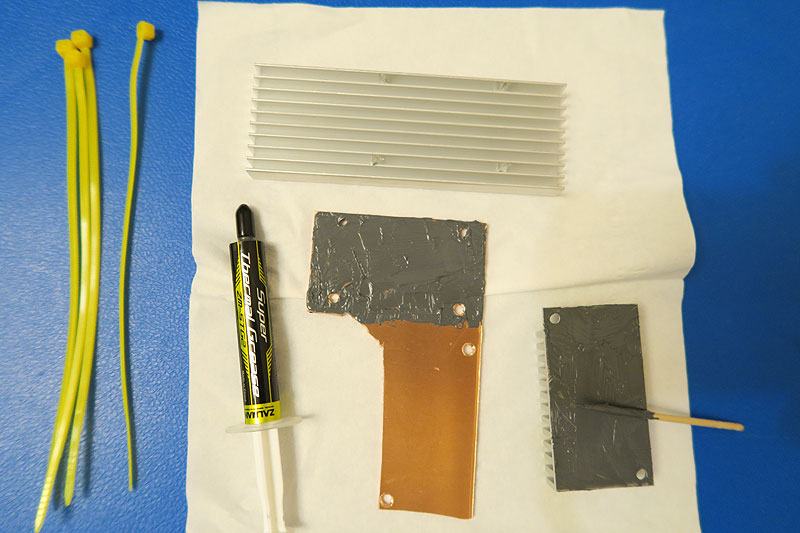

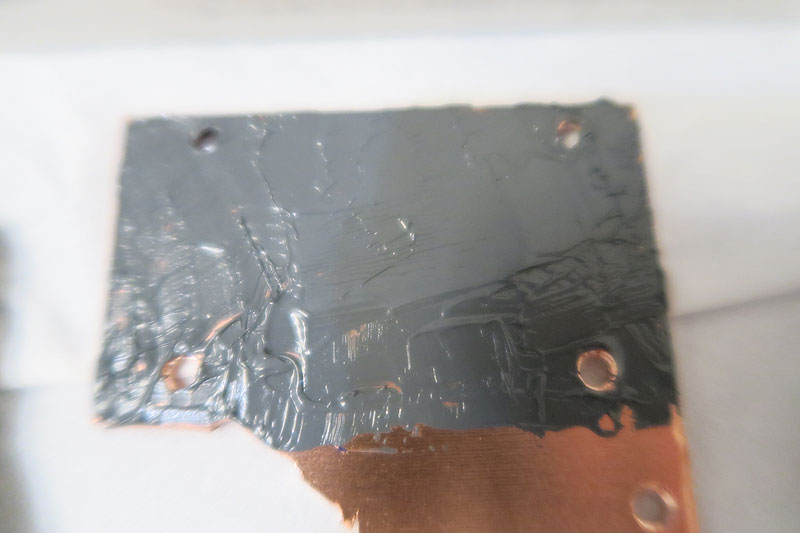

用牙簽薄薄一層平均上膏
圖片附件: IMG_3410.jpg (2019-1-23 11:06, 43.33 KB) / 下載次數 43https://h0.hkepc.com/forum/attachment.php?aid=2106542&k=9ea8c087141688bd918ec76140ecde60&t=1783374362&sid=kjGCBpHV3G
圖片附件: IMG_3411.jpg (2019-1-23 11:06, 35.9 KB) / 下載次數 46https://h0.hkepc.com/forum/attachment.php?aid=2106543&k=ceceb58dc5a9a1c801692a81713235f0&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:09

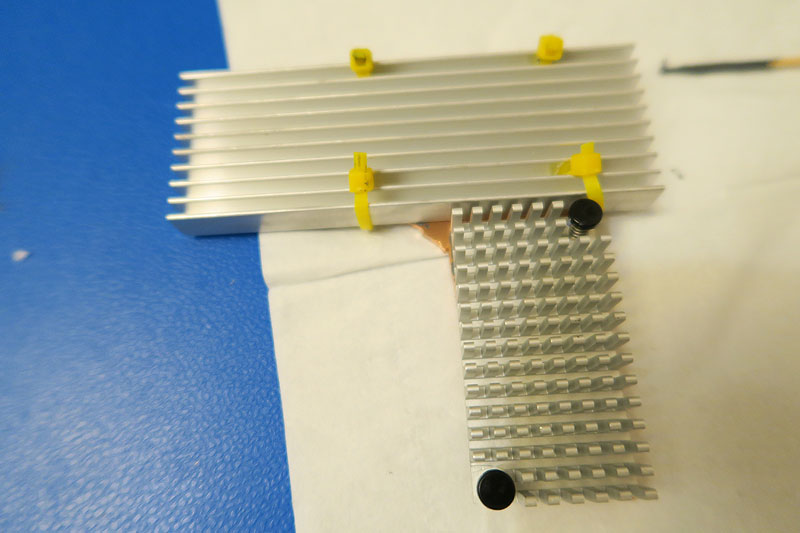

用 3mm 索帶和原廠膠釘固定在銅片上
圖片附件: IMG_3415.jpg (2019-1-23 11:08, 59.25 KB) / 下載次數 43https://h0.hkepc.com/forum/attachment.php?aid=2106544&k=078e8c2000b0b052801b129392a9a83b&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:11
核心也塗上散熱膏
圖片附件: IMG_3413.jpg (2019-1-23 11:10, 66.36 KB) / 下載次數 44https://h0.hkepc.com/forum/attachment.php?aid=2106545&k=2a0bbc161bd116b35eb8790d8f56dbe1&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:13

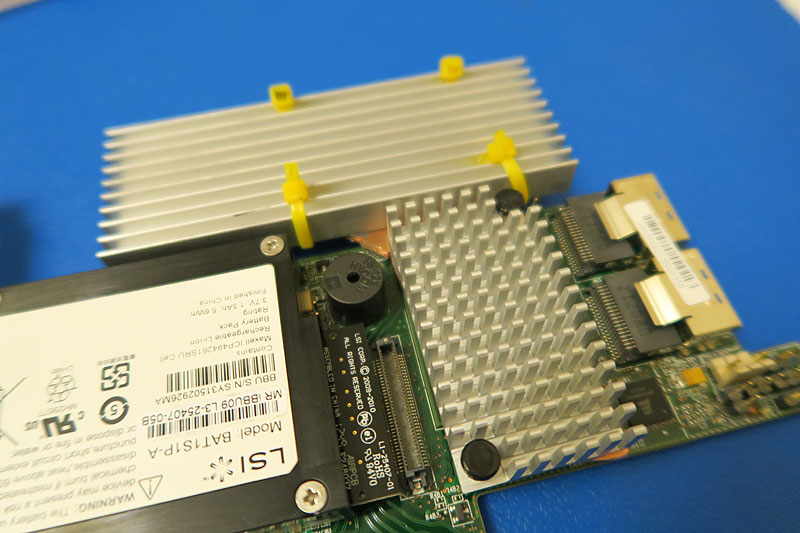

用原廠膠釘固定在核心上
圖片附件: IMG_3417.jpg (2019-1-23 11:12, 89.24 KB) / 下載次數 47https://h0.hkepc.com/forum/attachment.php?aid=2106546&k=4bf39a84363d3d59eb48c194f7dec8e8&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:14

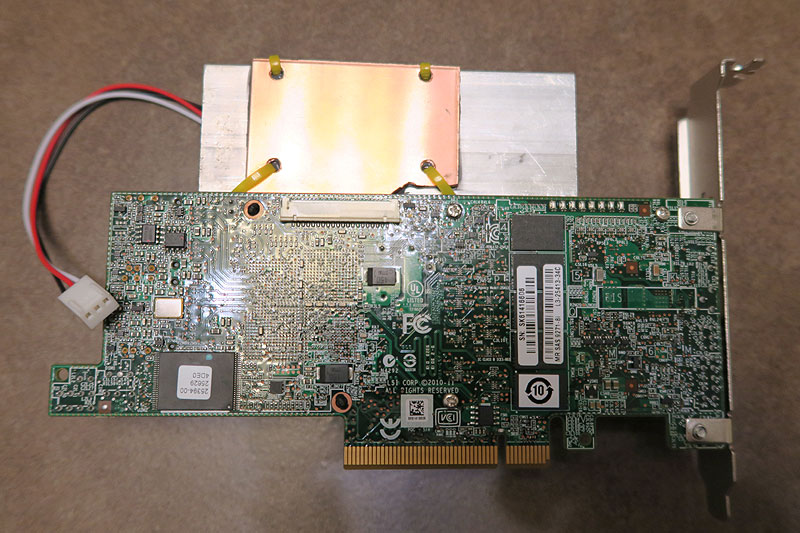

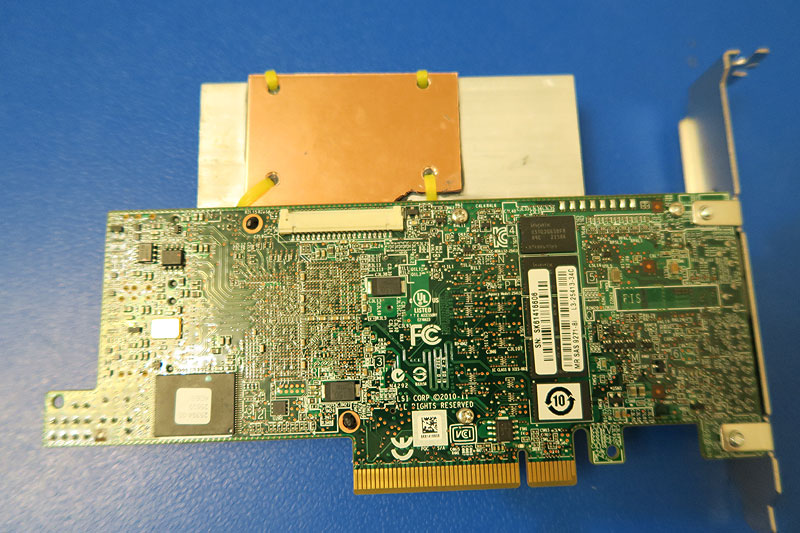

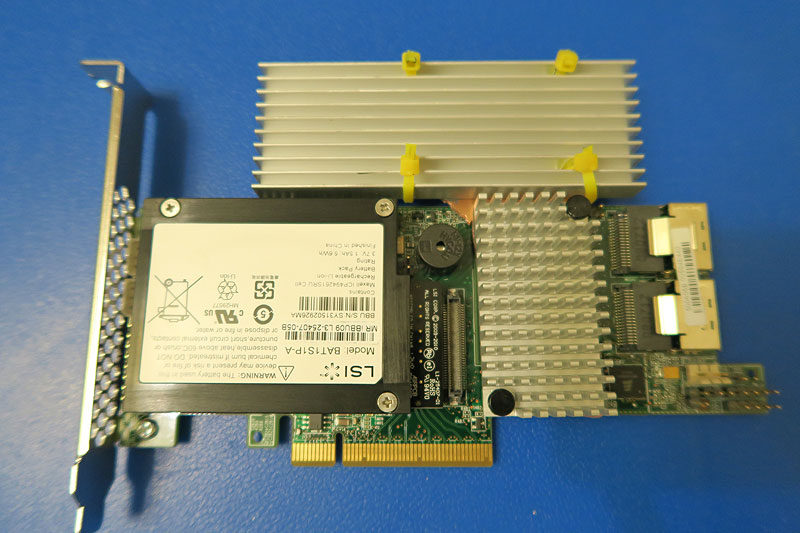

背面和正面
圖片附件: IMG_3419.jpg (2019-1-23 11:13, 131.57 KB) / 下載次數 47https://h0.hkepc.com/forum/attachment.php?aid=2106548&k=82a0f2ee4a8ed821cdae79ac2f2ce51e&t=1783374362&sid=kjGCBpHV3G
圖片附件: IMG_3418.jpg (2019-1-23 11:14, 88.46 KB) / 下載次數 44https://h0.hkepc.com/forum/attachment.php?aid=2106549&k=7f1ef73ff705174256ef616414cb7dcc&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:15

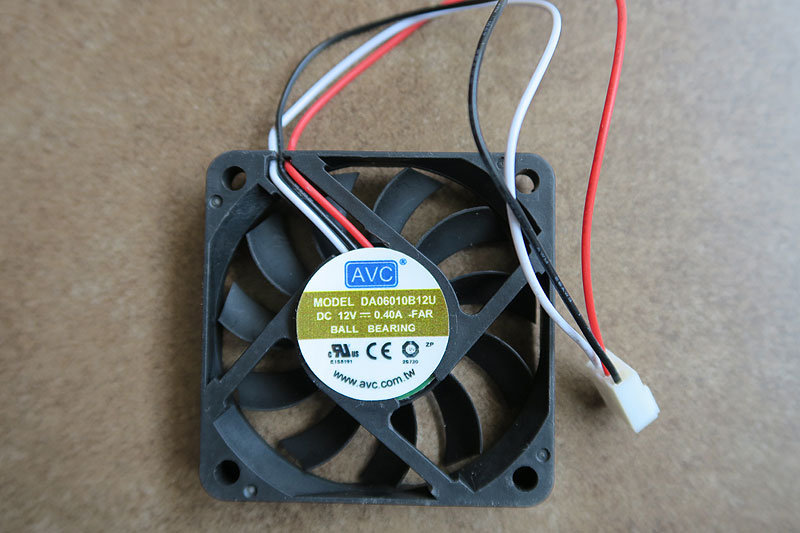

再加 6cm 風扇一把
圖片附件: IMG_3369.jpg (2019-1-23 11:15, 78.96 KB) / 下載次數 38https://h0.hkepc.com/forum/attachment.php?aid=2106550&k=94764e616eb154d6c867a4ae1686ae98&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 11:17

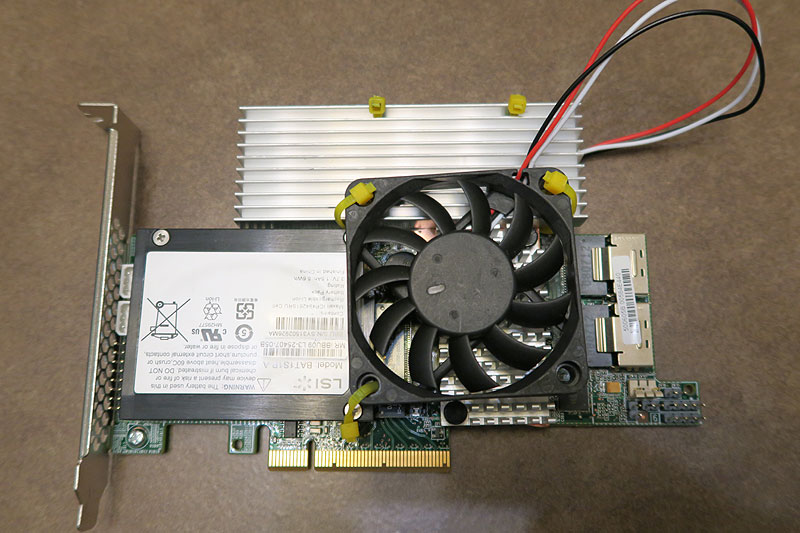

整個工程完成
圖片附件: IMG_3420.jpg (2019-1-23 11:16, 95.96 KB) / 下載次數 46https://h0.hkepc.com/forum/attachment.php?aid=2106551&k=235f6d0b6fde885bdfcb6a886fb4c24a&t=1783374362&sid=kjGCBpHV3G
圖片附件: IMG_3421.jpg (2019-1-23 11:16, 120.16 KB) / 下載次數 48https://h0.hkepc.com/forum/attachment.php?aid=2106552&k=d574418659b15f38687dd45857c679eb&t=1783374362&sid=kjGCBpHV3G
作者: cheungmanhoi 時間: 2019-1-23 14:41
用番原裝個拉釘
唔怕太大壓力壓爆DIE?
作者: KinChungE 時間: 2019-1-23 14:48
師兄好勁
我張9265-8i就咁插落去用會長期99度
加fan吹住都長期70-80度
想問問9260升級9271用落分別大唔大?
作者: kofz 時間: 2019-1-23 16:43
本帖最後由 kofz 於 2019-1-23 16:44 編輯
師兄好勁
我張9265-8i就咁插落去用會長期99度
加fan吹住都長期70-80度
想問問9260升級9271用 ...
KinChungE 發表於 2019-1-23 14:48
之前淘左張山寨9271-8i
得粒基本散熱器
行不能說唔知點查温度
作者: Deep Sea 時間: 2019-1-23 21:09
用番原裝個拉釘
唔怕太大壓力壓爆DIE?
cheungmanhoi 發表於 23-1-2019 02:41 PM

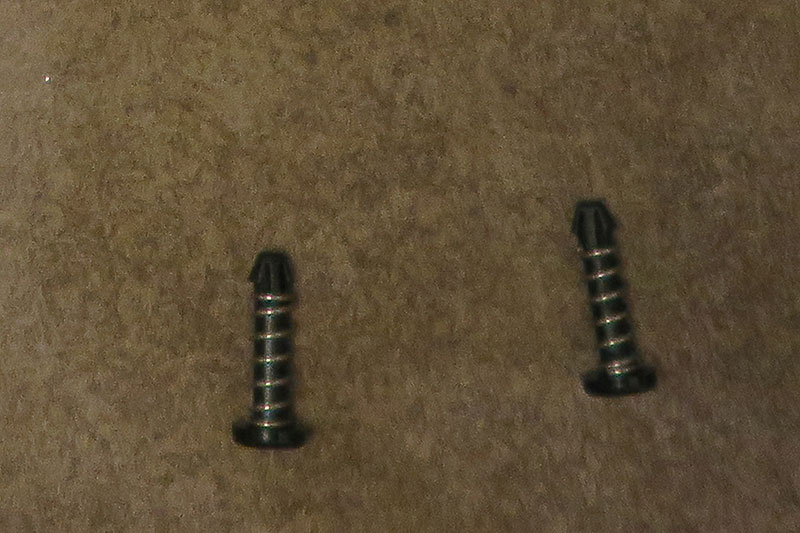

原廠膠釘是12mm，內有彈弓，不會太大壓力。
圖片附件: IMG_3404.jpg (2019-1-23 21:08, 90.64 KB) / 下載次數 60https://h0.hkepc.com/forum/attachment.php?aid=2106615&k=3f9d6a4401b115320bb6d7f421570cbd&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 21:13
之前淘左張山寨9271-8i
得粒基本散熱器
行不能說唔知點查温度
kofz 發表於 23-1-2019 04:43 PM

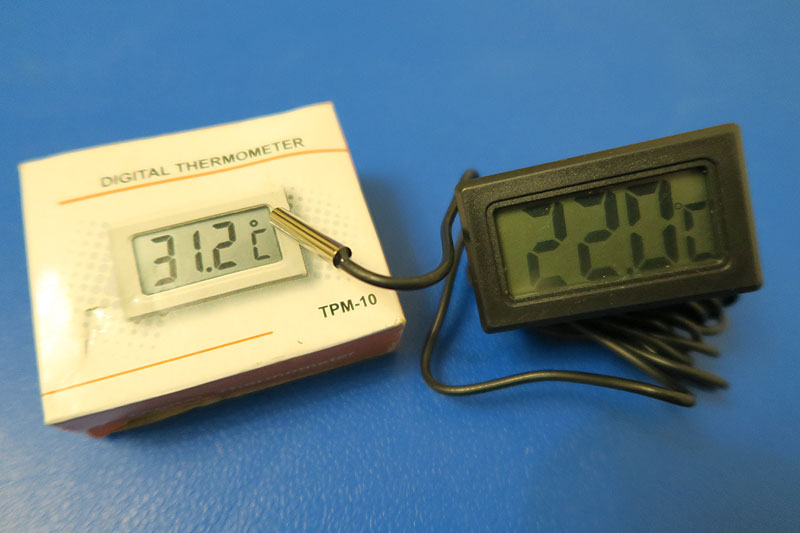

我是用這種測温計，把感應器推入散熱片坑內量度温度。
圖片附件: IMG_3423.jpg (2019-1-23 21:10, 56.55 KB) / 下載次數 44https://h0.hkepc.com/forum/attachment.php?aid=2106616&k=e4fa574f3900cf5f97f641eadb527cac&t=1783374362&sid=kjGCBpHV3G
作者: Deep Sea 時間: 2019-1-23 21:15
師兄好勁
我張9265-8i就咁插落去用會長期99度
加fan吹住都長期70-80度
想問問9260升級9271用 ...
KinChungE 發表於 23-1-2019 02:48 PM
快少少，不是太明顯。
作者: KinChungE 時間: 2019-1-23 22:17
快少少，不是太明顯。
Deep Sea 發表於 2019-1-23 21:15
咁換黎有乜用
作者: 0011ss22 時間: 2019-1-24 00:34
支持DIY
師兄本身有無考慮過買一大舊厚底鋁heatsink再鋸個形狀出黎?
好似易整d又少幾層散熱膏
作者: Deep Sea 時間: 2019-1-24 14:59
支持DIY
師兄本身有無考慮過買一大舊厚底鋁heatsink再鋸個形狀出黎?
好似易整d又少幾層散熱膏 ...
0011ss22 發表於 24-1-2019 12:34 AM
銅的導熱是 401w/mk，鋁是 237w/mk ，即是話銅的導熱比鋁快和距離遠一倍，用銅板先做第一導熱物再分散致全塊鋁片，會比用原塊鋁導熱遠和快，而銅板接觸鋁片面積大，可以解決散熱膏的缺點，已經很有效律。
更重要是放入機箱內有厚度限制，現在連加裝風扇的厚度只佔2條 PCIe 位，十分理想。
作者: Deep Sea 時間: 2019-1-24 15:01
快少少，不是太明顯。
Deep Sea 發表於 23-1-2019 09:15 PM
因為我張 9260-8i 死了其中一個插頭。
作者: marcolee1314 時間: 2019-1-24 16:08
本帖最後由 marcolee1314 於 2019-1-24 17:03 編輯
咁完成後幾多度
同樣9271-8i原廠散熱揮手
作者: Molo 時間: 2019-1-30 11:25
本帖最後由 Molo 於 2019-1-30 11:52 編輯
新加重量及风扇震, 會不會影響 咔與咔槽的接觸？
作者: kevinckcheung 時間: 2019-2-1 15:39
我是用這種測温計，把感應器推入散熱片坑內量度温度。
Deep Sea 發表於 2019-1-23 21:13
點解唔用 MegaRAID Manager???
作者: kevinckcheung 時間: 2019-2-1 15:44
加把 PCI-E SLOT FAN 咪仲方便，十幾元又唔貴。
作者: A_C 時間: 2019-2-14 13:14
Very interesting. 請問換完溫度如何?
作者: Jackywongkk 時間: 2019-2-15 09:50
ＬＳＩ既卡真係好熱，有次掂到辣到彈起
作者: rt6688 時間: 2019-2-17 00:03
我是用這種測温計，把感應器推入散熱片坑內量度温度。
Deep Sea 發表於 2019-1-23 21:13
師兄個測温計可以係邊度買到?幾錢?
作者: copper 時間: 2019-2-17 00:25
師兄好野
會唔會其實把風扇先至係最有用？
作者: Deep Sea 時間: 2019-2-22 16:39
咁完成後幾多度
同樣9271-8i原廠散熱揮手
marcolee1314 發表於 24-1-2019 04:08 PM
打開機箱，一般 40℃ ，全速運行 43℃
關了機箱高多3℃
作者: kofz 時間: 2019-2-23 11:34
ＬＳＩ既卡真係好熱，有次掂到辣到彈起
Jackywongkk 發表於 2019-2-15 09:50
但係穩定性同 os 支援的確唔錯
作者: chakchoi 時間: 2019-2-24 20:38
支持DIY 呢D都係一種樂趣同滿足感
作者: Deep Sea 時間: 2019-2-27 14:49
點解唔用 MegaRAID Manager???
kevinckcheung 發表於 1-2-2019 03:39 PM
9260-8i 是無顯示溫度功能的
作者: Deep Sea 時間: 2019-3-2 17:08
師兄好野
會唔會其實把風扇先至係最有用？
copper 發表於 17-2-2019 12:25 AM
測試關了風扇，溫度升到54℃便停了。
作者: copper 時間: 2019-3-2 23:08
測試關了風扇，溫度升到54℃便停了。
Deep Sea 發表於 2019-3-2 17:08
都好犀利，凍左咁多
作者: t61 時間: 2019-3-7 13:53
請問師兄，由9260-8i升級至 9271-9i後需要重新 install / config /initialize RAID 嗎？
會晤會有data lost?
Thanks!
作者: KinChungE 時間: 2019-3-7 14:17
請問師兄，由9260-8i升級至 9271-9i後需要重新 install / config /initialize RAID 嗎？
會晤會有data lost ...
t61 發表於 2019-3-7 13:53
插齊所有碟後開機
然後入去Import Foreign Config就得
作者: Deep Sea 時間: 2019-3-7 19:28
請問師兄，由9260-8i升級至 9271-9i後需要重新 install / config /initialize RAID 嗎？
會晤會有data lost ...
t61 發表於 7-3-2019 01:53 PM
乜都無搞，自動認到。
作者: t61 時間: 2019-3-8 02:55
Thanks!
Planning to upgrade from 9271-8i to 9360-8i...
作者: dearkaki 時間: 2019-10-29 16:47
9260-8i 是無顯示溫度功能的
Deep Sea 發表於 2019-2-27 14:49
師兄你好呀，我都啱啱想由 lsi 8344elp 換呢張咭，唔知推唔推薦呢？
行緊 RAID 5
又或者，而家買，有咩好推介呢？
12Gb/S 陣列卡
6Gb/S 陣列卡
差別大嗎？
謝謝
作者: ee9861 時間: 2019-10-29 16:57
去淘佬叫人訂做notebook heat piper唔洗搞咁多
作者: inori 時間: 2019-10-30 10:52
本帖最後由 inori 於 2019-10-30 10:53 編輯
師兄你好呀，我都啱啱想由 lsi 8344elp 換呢張咭，唔知推唔推薦呢？
行緊 RAID 5
又或者，而家買 ...
dearkaki 發表於 2019-10-29 04:47 PM
我自己就8344>8888>9361
8344除左開機慢到喊之外無乜缺點
我自己就4隻raid5轉8隻所以換8888
之後8888唔support 8隻10TB先換9361
要推介首先要知你用途,
普通放DATA定係Database定係放VM...etc
如果係放application最好揀有cachecade既咭
6Gbps/12Gbps分別大唔大視孚你用咩harddisk,
如果你只係用SATA harddisk既話分別不大
作者: dearkaki 時間: 2019-10-30 14:30
我自己就8344>8888>9361
8344除左開機慢到喊之外無乜缺點
我自己就4隻raid5轉8隻所以換8888
之後88 ...
inori 發表於 2019-10-30 10:52
謝謝留意呢個post，幾驚沉底唔覺眼～～ xd
我主要放data，如影咗既相，未offline storage 前暫存；prog 就應該裝喺 c： 既ssd
而raid 5 就因為做storage 為主，應該會用hdd，ssd 唔夠大又貴
請cachecade既咭係咩呢？有乜用途？係咪可駁ssd 加快嗰粒野？
咁你明白我都storage多，加咗ssd 係咪勁好多呢？
thanks
作者: inori 時間: 2019-10-30 17:04
謝謝留意呢個post，幾驚沉底唔覺眼～～ xd
我主要放data，如影咗既相，未offline storage 前暫 ...
dearkaki 發表於 2019-10-30 02:30 PM
cachecade者係駁隻SSD做Cache加快I/O
純storage黎講我又覺得唔太需要用,
不過有多餘既ssd可以玩玩無妨,
佢好似最大support 512GB SSD做cachecade
8344好似唔support大過2TB既harddisk,
如果你係想upgrade capacity 9271淘寶買最抵玩
作者: KinChungE 時間: 2019-11-18 09:17
請問師兄，由9260-8i升級至 9271-9i後需要重新 install / config /initialize RAID 嗎？
會晤會有data lost ...
t61 發表於 2019-3-7 13:53
有機會需要做一次import foreign config
data會保留
