作者: netmen    時間: 2022-1-11 13:29     標題: 求教對電路板有認識的Ching幫手睇睇

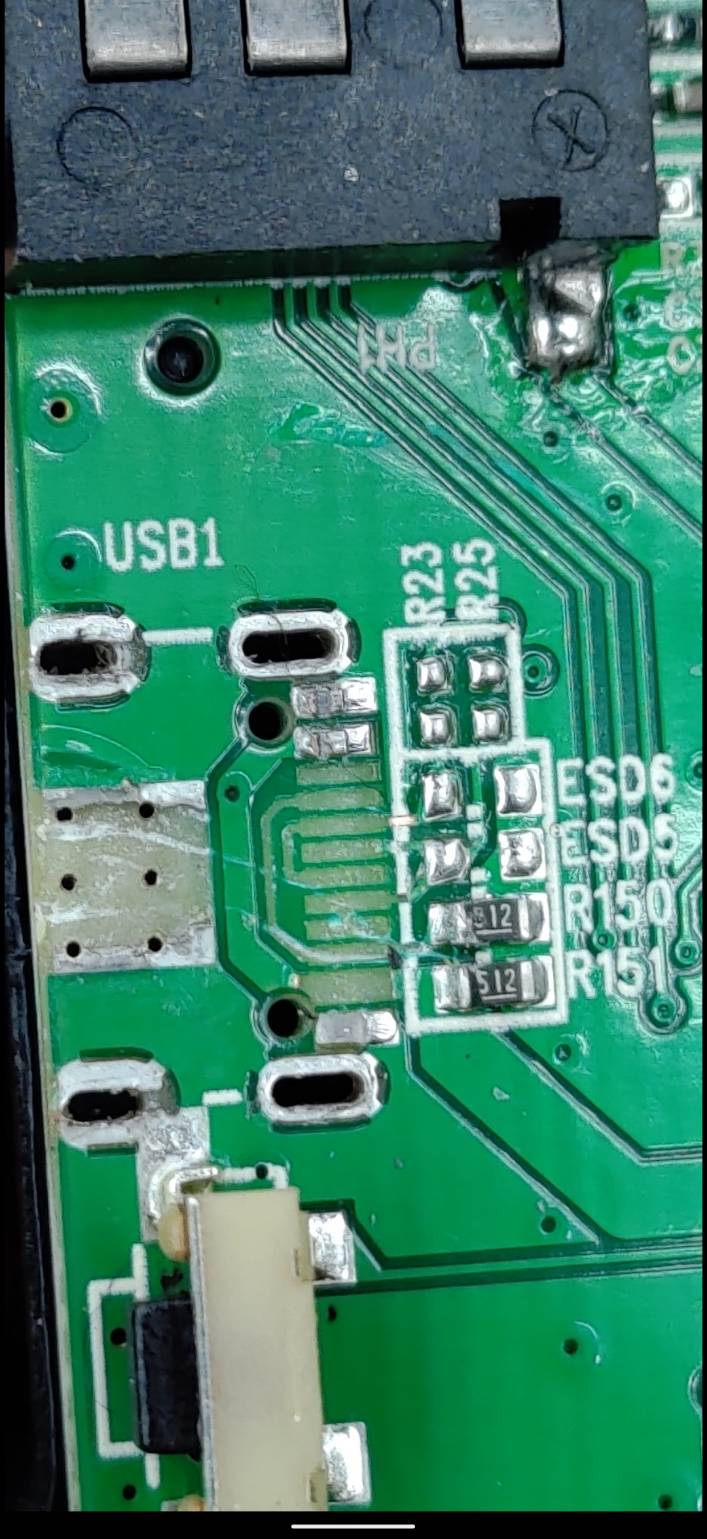

有隻藍牙喇叭撞充電時撞爆左個插座 , Type-C 頭 , 電路板上面D銅以經連根拔起 , 如果我只求充得到電就可以 , 要飛線邊幾隻腳去隔離果推電阻位同邊度係正負極




via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(26ffa).jpg (2022-1-11 13:27, 144.65 KB) / 下載次數 78
https://h0.hkepc.com/forum/attachment.php?aid=2302254&k=720e4c22784ad0818fecaede08ef1ee6&t=1780766836&sid=NNV7kFoBp

---

作者: wyhui5124    時間: 2022-1-11 15:38

USB插座有好多款式,睇相應該係以吓呢款腳位,VBUS=+電,GND=-電


圖片附件: UBS-TYPE-C-31-M-12-footprint-and-pinout.png (2022-1-11 15:37, 7.97 KB) / 下載次數 70
https://h0.hkepc.com/forum/attachment.php?aid=2302277&k=9109f8b809499524a0d1a9e525feadc0&t=1780766836&sid=NNV7kFoBp

---

作者: 亞基拉    時間: 2022-1-11 20:03

啲trace(銅)冇晒, 大手術呀

---

作者: b-29    時間: 2022-1-11 22:15

Pc board 可能系多層 好难搞架

---

作者: Hippo    時間: 2022-1-12 10:35

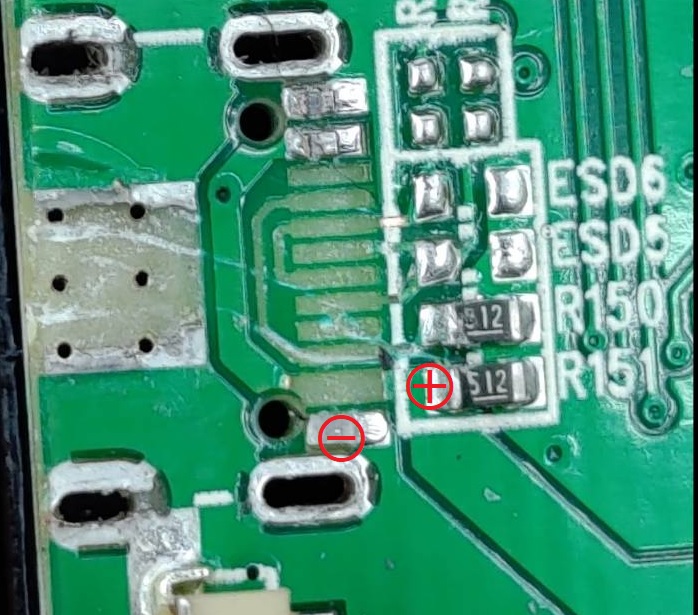

圖片附件: PCB.jpg (2022-1-12 10:35, 149.37 KB) / 下載次數 85
https://h0.hkepc.com/forum/attachment.php?aid=2302384&k=9675e1a72dc18a5c3fcc3b0b9490c286&t=1780766836&sid=NNV7kFoBp

---

作者: diy-apprentice    時間: 2022-1-12 16:59

照睇應該只係普通的雙面板，並非多層線路板。

---

作者: netmen    時間: 2022-1-22 22:23

本帖最後由 netmen 於 2022-1-22 22:25 編輯


謝謝 , 以整好

PS : 可否指教下 , 你這圖是如何找的

---

作者: netmen    時間: 2022-1-22 22:24

回覆 5# Hippo

感謝 , 有你這張圖 , 更加確定位置無錯 , 以經整好左

---

作者: wyhui5124    時間: 2022-1-23 18:55




    Google "type c usb 12pin",睇圖片就搵倒
