ASUS ROG Insight 2015 活動重溫 + 心得

derrickleung65

有一日我睇梗facebook, 突然見到HKEPC有個new post係關於今次既ROG Insight 2015
由於我係學生, 仲讀梗書
平時HKEPC係星期六日搞既活動我都無時間去
見到呢個活動係暑假搞 + 我個日全日都好得閒, 所以就諗都唔諗, 即刻報名喇
我一直都好中意HKEPC既原因就係佢d活動未滿18歲都可以參加
今次都唔例外
(上次EPC新年個活動我都贏左隻耳機番黎)
今次活動地點同ROG Insight 2014 既舉辦地點一樣, 都係皇室堡8樓既RED MR
地點交通非常方便, 銅鑼灣站E出口轉左直行2分鐘內就見到. NICE
我12:50到會場, 見無乜人就隨便搵個位坐住先 (呢張手機影, 所以差d )


等左一陣就有職員幫我地登記, 要睇返張邀請信既列印本同對身分證
(題外話: 張邀請信寫左rog insight 201”4” )

間房第一個感覺就係好凍…
人地係出面就熱到hihi, 我地就arm arm 相反 (蘋果話個日有成36.3度…)
入到去就見到john大師係到set bios, 原來佢update bios之後先醒起會del曬
D profile…, 所以要即場set過…

搞左一陣, 終於可以開始喇
一開波就梗係講今次既主角----14nm製程既skylake啦

John大師話14nm 既U應該一早出左 >>>佢指既就係早期難產既broadwell
當初整好個陣, 發現14nm broadwell良率好低, 多數只能夠上到3.2GHz
所以intel就遲遲未能發佈14nm U同大家 (攞錢) 見面
等佢地搞點broadwell個陣, skylake team人又話已經整好skylake架構喇wo

唔知大家有無睇過呢條片?
ASUS ROG Maximus VIII Gene主機板風冷輕易達成400MHz BCLK !!
https://www.youtube.com/watch?v=78nebBtIKXw

究竟點解可以輕鬆上到400MHz base clock呢?  [其實呢部分我都唔係太熟, 有錯請高手指教]
以前既base clock係比全部組件一個reference, 每個組件用base clock乘一個倍頻(multiplier) 就係個個組件既運行時脈
例如base clock係100MHz
Cpu 既multiplier係42
咁cpu既時脈咪係100MHz * 42 = 4.2GHz囉

當你超外頻個陣
就會一次過超埋其他組件
但係其他組件並無預計你會超頻 (例如sound card)
所以呢d組件就會成為你超外頻既bottleneck

但係而家就將base clock一分為二

一個係比cpu, ram, cache, memory controller 等組件既base clock
一個係比其他組件既pcie base clock (固定100MHz)
之後john大師仲即場超外頻400MHz比我地睇
不過遲d先再講

由LGA 1150 > LGA 1151, 相信好多人都以為intel夾硬加一支針係到迫你地班友換板(某程度上都算)
其實唔係架
上代Haswell用既FIVR (Full Intergrated Voltage Regulator) 係Skylake已經不復存在
Haswell既cpu只需要一組電壓(VCCIN)
FIVR會自動分配電壓比各個部件
採用FIVR既好處係可以有更低既電壓, 效率亦會更高
但係首當其衝既壞處就係intel cpu既製作成本會增加
其次就係令到cpu內部既熱力多左
加上使用者不能準確地調教各個部件既供電量
變相令到haswell可超頻既幅度小左

今代skylake就取消左FIVR
轉用IMVP8 (Intel Mobile Voltage Positioning)
將控制電壓既部分交返比主機板去做

如果想玩超頻既朋友, 記住要揀塊用料好既主機板
因為主機板供電部分做得唔好既話, 係絕對會影響超頻既穩定性架
揀asus就實無錯啦

ROG系列主機板一向會係超頻方面作出優化, 今次都唔例外
ASUS PRO CLOCK Technology ~


其實呢part我唔係好明
但係john大師話可以令到超頻更穩定( 好似係)


本代Z170支援NVMe 同 U.2 device (其實係乜野黎)
於是小弟自己做左d research
NVMe 既全寫係Non-Volatile Memory Express (有錯又請指教)
姐係非發揮記憶體既存取通道(?
(非發揮記憶體應該係指SSD)
佢係類似AHCI (Advance Host Controller Interface)既野
不過AHCI主要係for SATA 介面裝置既
而呢個NVMe 係 for PCIE介面裝置 (例如PCIE SSD 同陣間會講既U.2 裝置)

U.2 (aka SFF-8639) 既好處就係佢支援多種介面
佢可以支援 SATA 3, SATA-E同 PCIE
所以未來既儲存裝置可能都統一用U.2接口
然後唔同價錢既呢就用唔同既傳輸介面
(低價>SATA3      高價>PCIE)
咁可能大家會想問, 如果係咁, 邊會仲有人插PCIE card做ssd
其實係仲有既
因為U.2暫時最多只能提供4 lane PCIE
如果想要未來想要更高速(8 lane / 16 lane PCIE)既SSD既話
就需要插返PCIE卡槽喇


而家既PCIE SSD係做唔到hardware RAID 既
只能做software RAID
而 software RAID 會占用CPU資源
但係最新Z170系列既底板就支援PCIE hardware RAID喇


USB 3.1 將會係Z170 系列主機板既IO
提供最高10Gb/s 既速度 (係10 Gigabit, 唔係10 Gigabyte )
未來既USB 3.1 係希望可以multi-purpose
一個接頭充當power, audio, video 既角色
將來可能連接到mon既只有一條USB cable


有敗家眼之稱既ROG圖案係今代越來越靚喇
佢唔再只有紅光, 而家你可以任意調教佢既顏色
只要RGB LED出到既色你就可以用 (但係我都係中意原先隻紅色多D)
另外棧燈仲可以跟住拍子跳動 (我覺得無乜用囉)


跟住就係講ASUS 另一個主打既系列: TUF


TUF 系列主機板中有一塊獨特既晶片, 比你隨時監察到系統既溫度
你仲可以單獨控制每把風扇既轉速等等
由於佢係hardware層面既控制, 無用software輔助, 所以當系統fullload時都可以正常運作



TUF Detective 2
你可以係指定既USB port到連接你既android device (iOS Device 唔得) 去睇到你部電腦既資訊 (例如clock speed等等), 佢仲可以執行clear cmos 同 patch error 等指令
由於佢又係hardware層面既控制, 所以未著機都用得, 只要火牛有電到就ok


講完前面其他主機板
終於到今日既重重點
就係ROG 系列喇


命名一如所料, 都係MAXIMUS VIII xxx
今代Msximus VIII  既家庭成員有:
RANGER


GENE


HERO


當然唔少得大佬 ------ EXTREME 啦


ITX form factor 既MAXIMUS VIII IMPACT 應該仍在研發中
ITX板 仲要加埋ROG D 功能, 應該走線係非常困難
不過我相信asus做到既


又要回歸到我地既powerpoint喇
其他主機板商都會有一d電競專用既型號
而asus之前只有ROG系列去應戰
但其他廠商既電競型號主機板多數都比優質用料既ROG平
於是asus係Z170呢代開始推出新既pro gaming系列
移除左MAXIMUS系列既超頻功能, 只剩下gaming優化既pro gaming系列, 應該會比MAXIMUS系列既價位低一段距離

比d實物大家睇下先
ATX from factor既 Z170 PRO GAMING


ITX form factor既Z170i PRO GAMING



ASUS今系列會附送一個CPU Installation tool
John話佢用過一次就唔見左囉wo
不過佢都話今代cpu既pcb比上幾代薄左, 難d放/係socket到拎返上黎
我未用過今代既cpu, 唔知係咪呢?


今代M.2 support PCIE 3.0 x4 或 SATA 6Gb/s
不過我留意到一樣好有趣既野
Powerpoint上面只係寫Hero, Gene同 ranger會support
咁extreme呢唔通佢全部用曬U.2


OC PANEL II
比上代多左d新功能
一樣只系M8E先送
其他型號要自費購買

因為今代skylake供電既工作交作比主機板既PWM去做
所以ASUS係ROG 主機板上既供電部分就絕對唔可以慳皮




ROG RAM Cache
ASUS將會系今代ROG系列主機板免費送比大家 (同類型既軟件要賣成70美金架)
佢會用ram去為hard disk做緩存
每過一段指定時間先將data flush入你隻ssd/ hdd到
姐系好似一隻暫時性既ram disk咁


Lighting control 前面講過
等我地快D跳去demo時間

首先做ROG RAM Cache既demo先
呢個系未開RAM Cache之前 (時間關係load左頭兩個就停)


開左之後
CrystalDisk d test file 已經系ram上面讀寫
所以你見到read and write speed 都好高


之後就到超頻demo喇
John首先表演輕鬆上400 base clock 先

John仲提我地既得要調低multiplier
如果唔系就會超到16GHz 出黎

燈燈燈凳~

跟住好似john將ram推到上去4000MHz
然後run 一次benchmark就要過隔離房lu


今次skylake系列cpu比我既感覺係好好超
Intel 不再使用FIVR
令到粒u既整體溫度下降
同時亦將base clock分開
令到base clock可以超到上去400MHz
所以話skylake只有幾%增長就唔係幾正確
因為skylake既可超頻幅度比haswell大左好多
不過如果skylake未超已經有幾十%增長就最好啦
(想未來換代有幾十%增長既話, 就要睇AMD造化喇)
我arm arm係HKEPC個facebook到見到
佢地用LN2超6700K
超到上去6.4GHz (100MHz * 64)
Video: https://www.facebook.com/hkepc/videos/10153099013803946/
仲以4分46秒幾既時間跑完super Pi 32M
所以呢代應該上水後好好超 (水區D ching仲唔出手)
唯一美中不足既係
今代skylake係heat spreader同chip中間依然係用散熱膏
如果用埋悍錫既話
呢代應該可以仲好超

[純遂個人觀點, 不喜勿插 ]
(我覺得INTEL既cpu唔可以再好似喞牙膏咁喞喇, 因為而家intel要面對既唔再係AMD既新產品, 而係自己過去既產品
你睇下每當intel新u出, epc幾多ching話2700K再戰十年?
正正因為d新產品效能升幅只有幾%, 而聽d ching講舊時換代郁d都幾十%效能升幅, 所以先至吸引唔到人換代
我估intel將來會出一代效能升幅有幾十%既, 等你地班友放低曬堆2700K)

過到隔離房, 就有一d 小食等住我地
好快夾左d野食就座低聽ivan哥講野喇

首先介紹左asus既graphic card先
然後就介紹一d asus獨有既技術
有DIRECT CU III

因為d heatpipe係直接接觸住gpu晶片
所以可以做到完全無聲既散熱


Direct CU 採用既heatpipe係將兩種各有好壞既heatpipe結合


ASUS採用既風扇設計同一般風扇設計唔同
扇葉部分會突少少出黎
作用係加強風壓同穩定扇葉
減少風扇運作時既嘈音

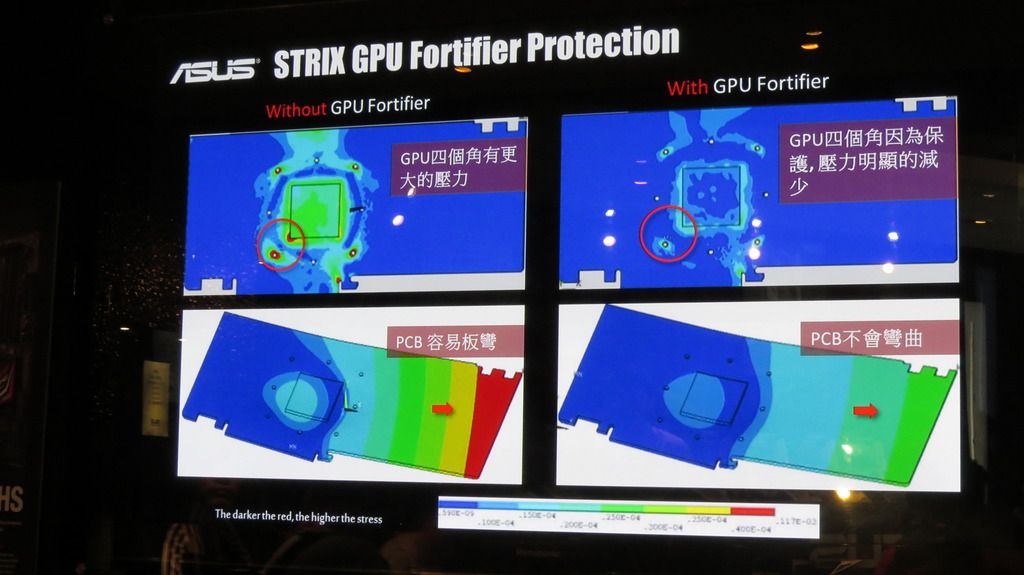

哇~~型到核爆既背板啊


加左背板之後, gpu四角受到既壓力少左, pcb都無咁易彎



為左提高能源效益
Asus重新設計與MOS既接線方法
令電阻大大降低



高階卡通常係fulload時發出一d ”吱吱聲” 既電流聲
呢D聲既來源可能係供電組件裡面既particles因電流流過而被磁化時所磨擦既聲
(我都唔係好知自己講梗咩)

總之ASUS既供電組件就能夠解決呢個問題啦

ASUS AUTO eXtreme
Video: https://www.youtube.com/watch?v=4gRpuurPsuc


ASUS係第一間採用全自動化生產既廠商
全自動化既好處係
每一張顯卡既誤差係幾乎零
亦令每一張顯卡既性能更穩定
因為用機打
所以係pcb唔會再有突出黎吉手既金屬
(ASUS有擺出黎比大家摸, 但係我掛住影主機板無摸到)

跟住就係自由時間比大家周圍影相喇
大部分主機板既個人照我已經係前面show左比大家睇
係呢到就擺幾張前面無既比大家睇啦

六塊板大合照


二佬Hero同細佬ranger合照


大佬Extreme同兩個細佬影相


異父異母 (? 既哥哥 Z170-Deluxe 個人照


Z170-Deluxe大頭


呢部機 run 梗heaven benchmark
示範AMD既Freesync

同nVidia既 G sync差唔多
不過佢係經display port / hdmi port就做到
所以價錢會比nVidia既G sync mon平
(好似聽講話nVidia 個 g-sync modular 係廢既, g-sync其實靠software就做到, 我都唔知係咪)

之後仲有福袋抽
有個ching好好野
一抽就抽中左塊pro gaming
好似話另一個時段有人抽中左塊Hero添
至於我
就只係得件T…




(PS:我地個場有ching抽中左10000 EPC Dollar )

大家抽完福袋
醒起完先john要派既獎品仲未派
所以我地就用excel抽入場個張card既number
派埋d獎品佢

當然又係無抽中我啦


參加完呢次既活動, 令到我對asus rog系列有更深入既了解
我記得我第一次見到既rog底板係M4H
係台灣既討論區上面見到
個陣唔知M4H係乜
所以就google 下
發現原來係ASUS既超頻系列底板
佢比我既第一印象係D燈好靚, 尤其係音訊個到條紅燈槽
之後就無再深入研究過佢
曾經我認為主機板只係將所有組件插埋一齊
唔需要買D咁靚既, 求其六七百蚊貨仔, 開到機就ok
亦唔明D人買咁靚既做乜, 唔通真係為左棧燈咩

但係經過呢個活動之後
我明白到rog系列唔係剩係得棧燈
佢正正係因為將所有組件連埋一齊, 所以先唔可以平
除左棧燈之外, 佢仲有D針對超頻而做既優化同埋一D用料好既部件 (主機板用料係今代黎講就對超頻更為重要)
而呢兩個先至係令到佢有資格賣到咁貴, 而亦都受PC DIY市場歡迎
亦都係呢兩個原因, 先至令到john同ivan每次都可以大大聲咁講其他牌子做唔既野, asus做到
最後非常感謝HKEPC 同ASUS比我參加呢次活動既機會, 而呢次活動, 亦令我對asus既產品從此改觀
